1.Назначение, характеристика, общее устройство, порядок и правила эксплуатации биноклей, ночных пассивных очков, оптического монокуляра, лазерных дальномеров, трубы разведчика.2. Правила обслуживания и хранения оптических и оптико-электронных средств разведки.Учебные вопросы
Слайды и текст этой презентации
Слайд 1Национальный исследовательский университет
«Высшая школа экономики»
Тема № 21
Оптические и оптико-электронные
средства разведки
Слайд 21.Назначение, характеристика, общее устройство, порядок и правила эксплуатации биноклей, ночных
пассивных очков, оптического монокуляра, лазерных дальномеров, трубы разведчика.
2. Правила обслуживания
и хранения оптических и оптико-электронных средств разведки.Учебные вопросы

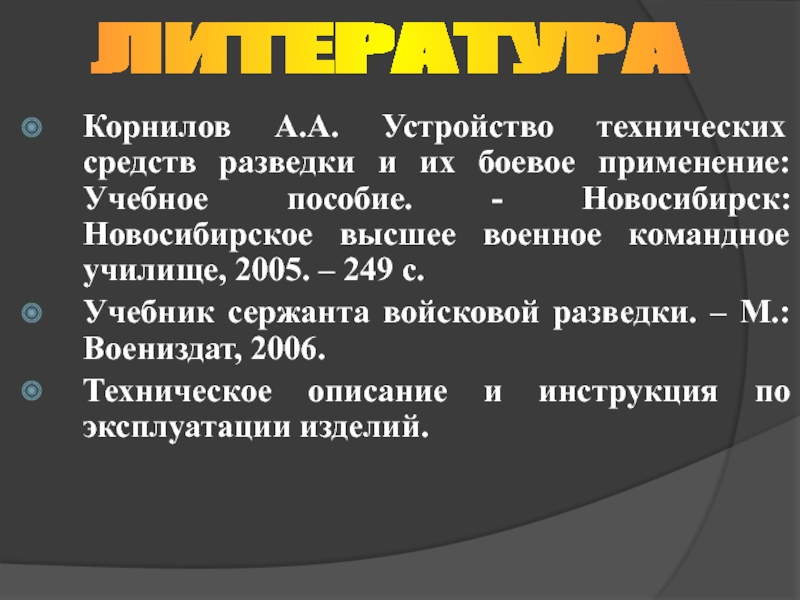

Слайд 3Корнилов А.А. Устройство технических средств разведки и их боевое применение:
Учебное пособие. - Новосибирск: Новосибирское высшее военное командное училище, 2005.
– 249 с.Учебник сержанта войсковой разведки. – М.: Воениздат, 2006.
Техническое описание и инструкция по эксплуатации изделий.
ЛИТЕРАТУРА
Слайд 4 Назначение, характеристика, общее устройство, порядок и правила эксплуатации
биноклей, ночных пассивных очков, оптического монокуляра, лазерных дальномеров, трубы разведчика.
Первый
учебный вопрос
Слайд 5БИНОКЛИ
Устройство:
- две зрительные трубы (монокуляры);
- шарнирная ось (6).
Монокуляр состоит:
- окулярная часть (2);
- корпус с крышками;
- объективная часть (1);- призмы (3,4);
- диоптрийная шкала (5).

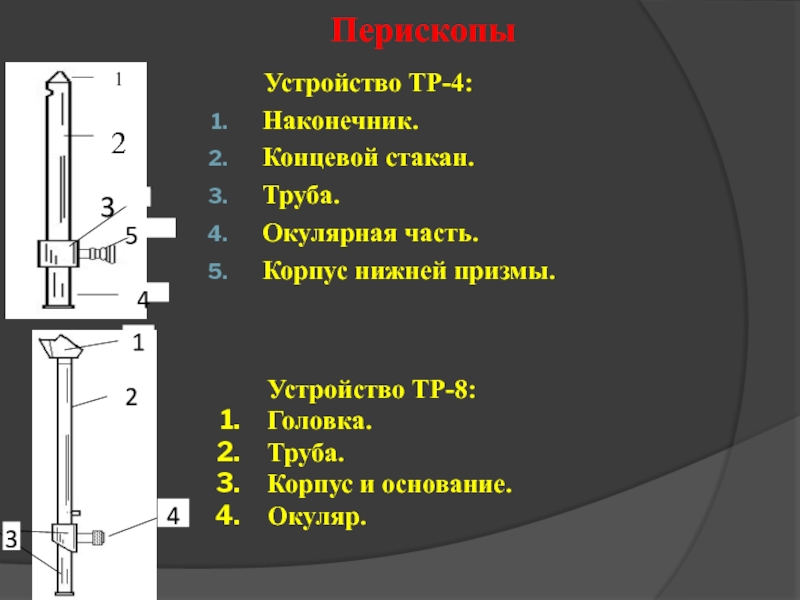

Слайд 6Перископы
Устройство ТР-4:
Наконечник.
Концевой стакан.
Труба.
Окулярная часть.
Корпус нижней
призмы.
Устройство ТР-8:
Головка.
Труба.
Корпус и основание.
Окуляр.

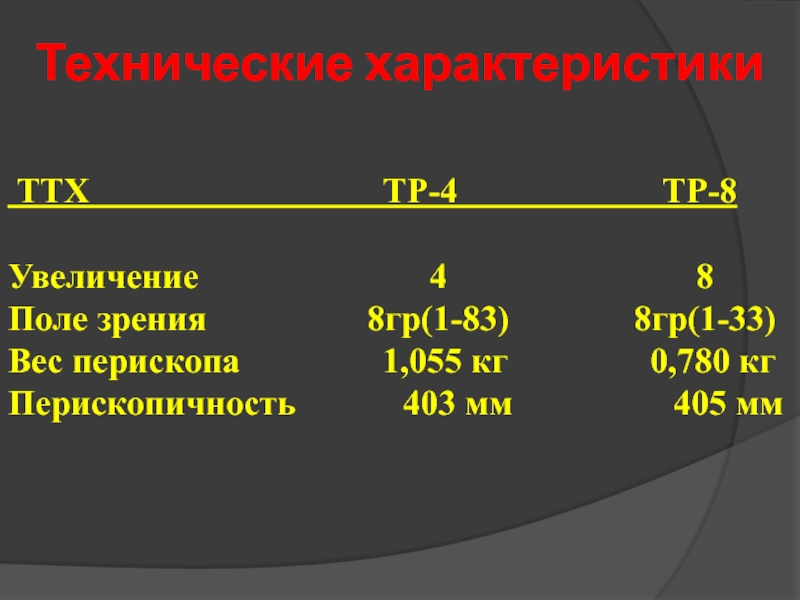

Слайд 7Технические характеристики
ТТХ
ТР-4
ТР-8Увеличение 4 8
Поле зрения 8гр(1-83) 8гр(1-33)
Вес перископа 1,055 кг 0,780 кг
Перископичность 403 мм 405 мм

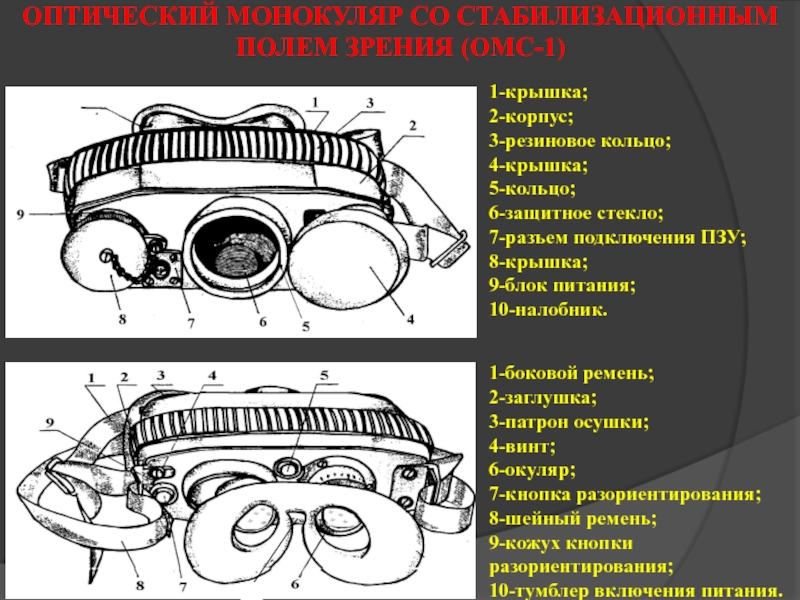

Слайд 8ОПТИЧЕСКИЙ МОНОКУЛЯР СО СТАБИЛИЗАЦИОННЫМ
ПОЛЕМ ЗРЕНИЯ (ОМС-1)
1-крышка;
2-корпус;
3-резиновое кольцо;
4-крышка;
5-кольцо;
6-защитное стекло;
7-разъем подключения ПЗУ;
8-крышка;
9-блок питания;
10-налобник.
1-боковой ремень;
2-заглушка;
3-патрон осушки;
4-винт;
6-окуляр;
7-кнопка разориентирования;
8-шейный ремень;
9-кожух кнопки разориентирования;
10-тумблер включения питания.

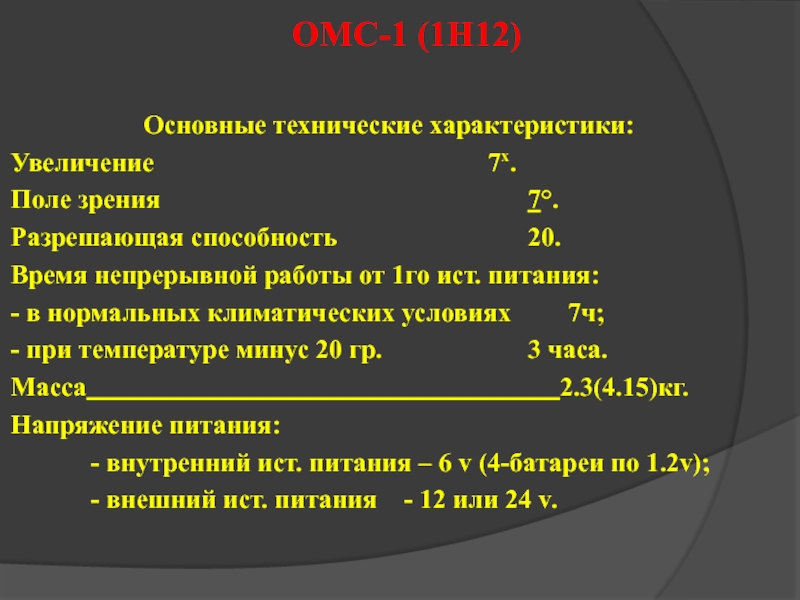

Слайд 9ОМС-1 (1Н12)
Основные технические характеристики:
Увеличение
7х.
Поле зрения 7.
Разрешающая способность 20.
Время непрерывной работы от 1го ист. питания:
- в нормальных климатических условиях 7ч;
- при температуре минус 20 гр. 3 часа.
Масса 2.3(4.15)кг.
Напряжение питания:
- внутренний ист. питания – 6 v (4-батареи по 1.2v);
- внешний ист. питания - 12 или 24 v.
Слайд 101-футляр;
2-салфетки-2шт.;
3-паспорт;
4 - аккумуляторная батарея 7Д-0,115-У1,1;
5-зарядное устройство
(для подключения к бортовой сети);
6-бинокль;
7-бленда.
БИНОКЛЬ НОЧНОЙ БН-1
Технические характеристики
БН-1Дальность опознавания при естественной ночной освещенности…………..…200м.
Увеличение …3,2х.
Угол поля зрения .. 930.
Напряжение АКБ . 8,3-8,8v.
Время непрерывной работы прибора (без замены АКБ):
- при температуре + 20 гр.С…..7ч;
при температуре - 40 гр.С..…..3ч;
- при температуре + 40 гр.С 5ч.
Масса прибора:
в походном положении … 3,5кг;
в рабочем положении….. 1,6кг.

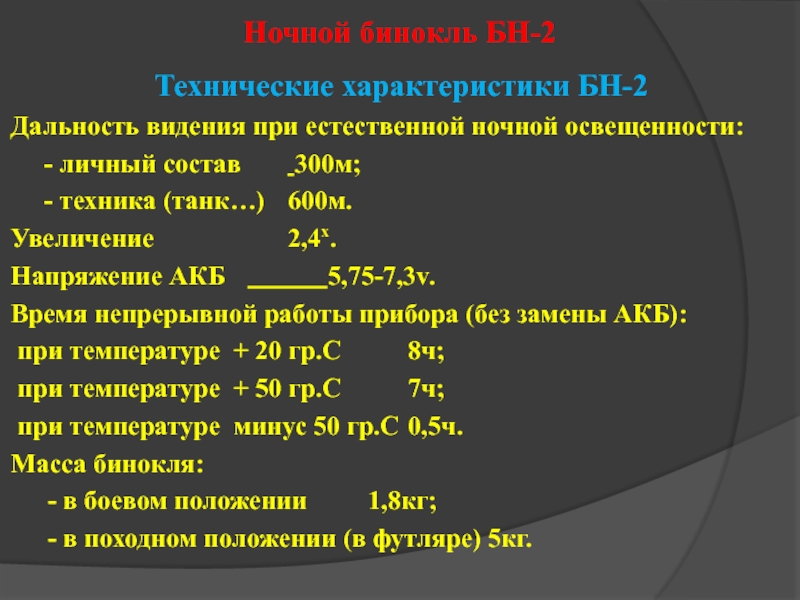

Слайд 11Ночной бинокль БН-2
Технические характеристики БН-2
Дальность видения при естественной ночной освещенности:
- личный состав 300м;
-
техника (танк…) 600м.Увеличение 2,4х.
Напряжение АКБ 5,75-7,3v.
Время непрерывной работы прибора (без замены АКБ):
при температуре + 20 гр.С 8ч;
при температуре + 50 гр.С 7ч;
при температуре минус 50 гр.С 0,5ч.
Масса бинокля:
- в боевом положении 1,8кг;
- в походном положении (в футляре) 5кг.

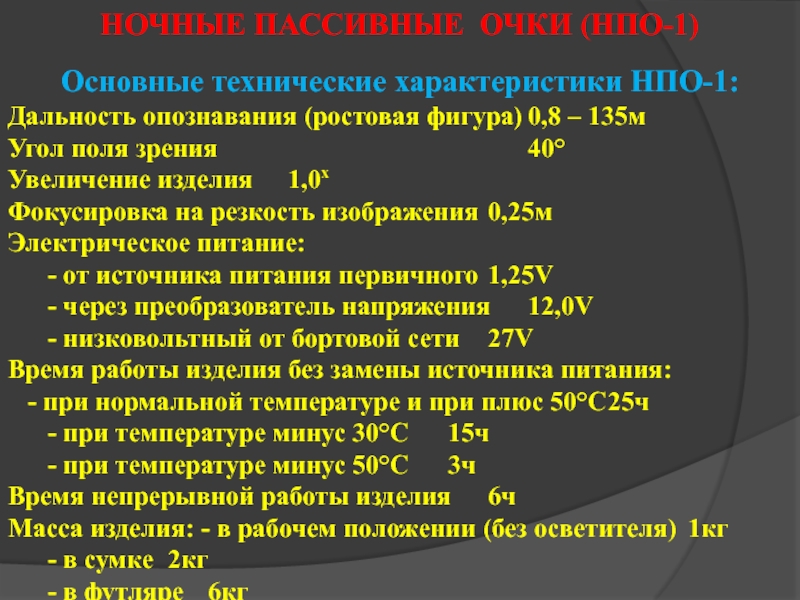

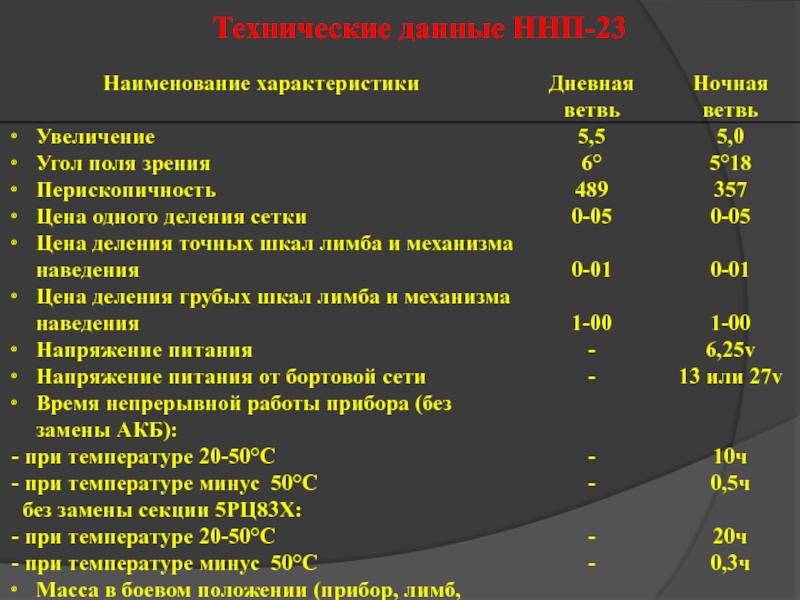

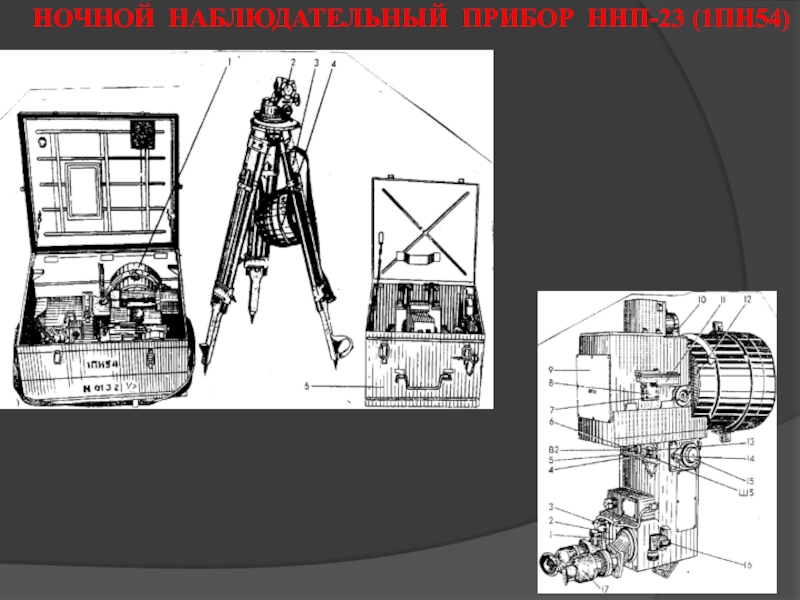

Слайд 14НОЧНЫЕ ПАССИВНЫЕ ОЧКИ (НПО-1)
Основные технические характеристики НПО-1:
Дальность опознавания (ростовая фигура) 0,8
– 135м
Угол поля зрения
40Увеличение изделия 1,0х
Фокусировка на резкость изображения 0,25м
Электрическое питание:
- от источника питания первичного 1,25V
- через преобразователь напряжения 12,0V
- низковольтный от бортовой сети 27V
Время работы изделия без замены источника питания:
- при нормальной температуре и при плюс 50С 25ч
- при температуре минус 30С 15ч
- при температуре минус 50С 3ч
Время непрерывной работы изделия 6ч
Масса изделия: - в рабочем положении (без осветителя) 1кг
- в сумке 2кг
- в футляре 6кг

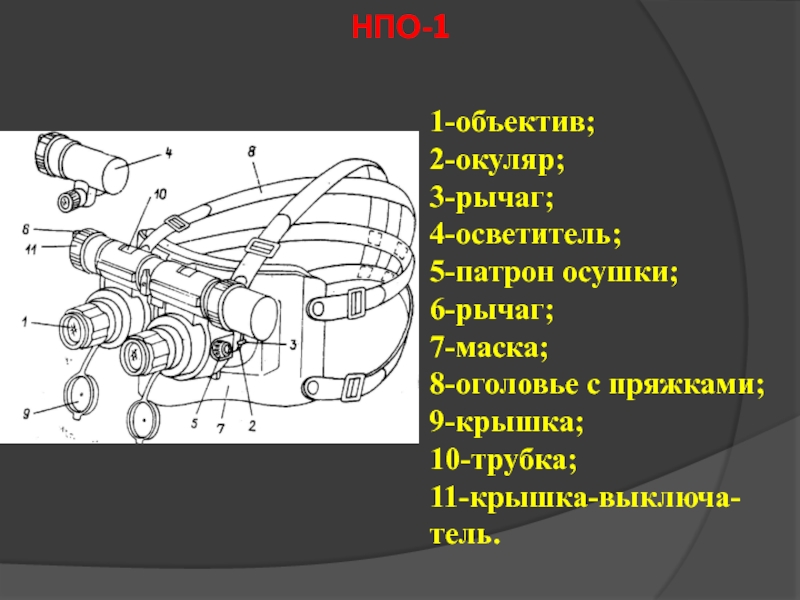

Слайд 15НПО-1
1-объектив;
2-окуляр;
3-рычаг;
4-осветитель;
5-патрон осушки;
6-рычаг;
7-маска;
8-оголовье с
пряжками;
9-крышка;
10-трубка;
11-крышка-выключа-тель.

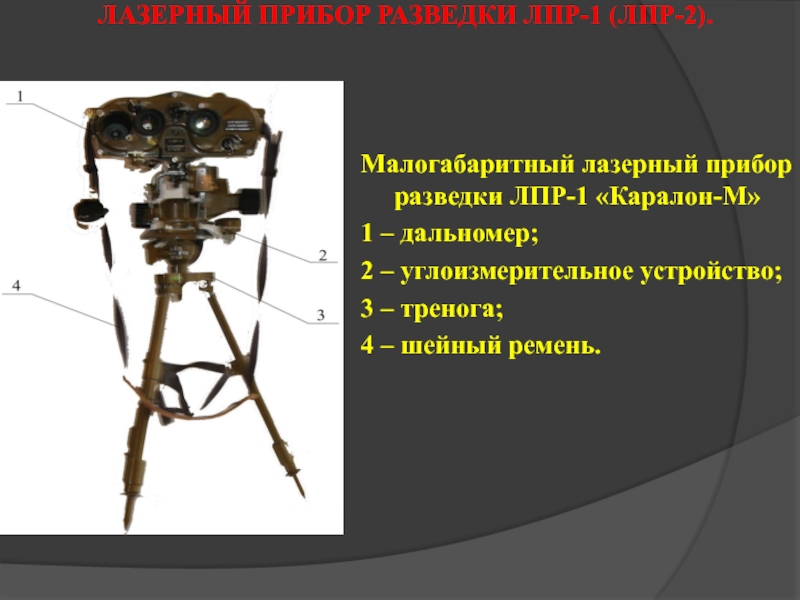

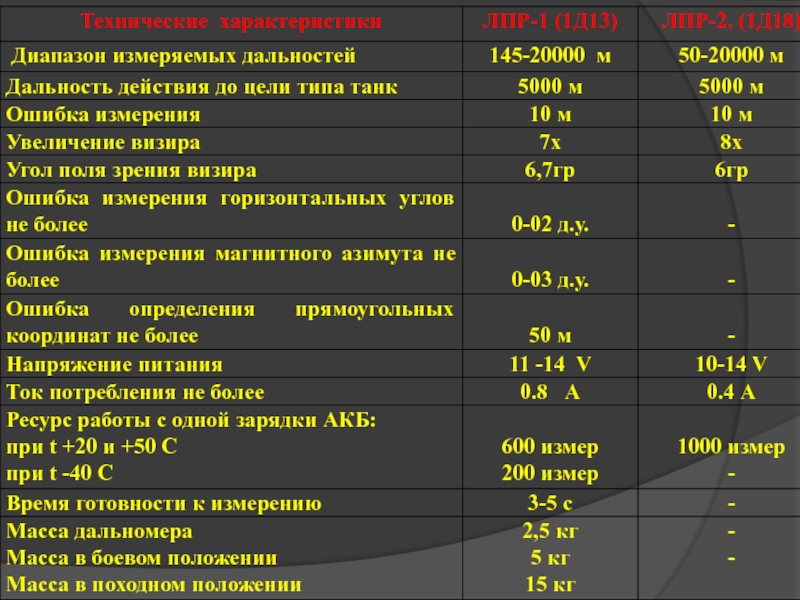

Слайд 16Малогабаритный лазерный прибор разведки ЛПР-1 «Каралон-М»
1 – дальномер;
2
– углоизмерительное устройство;
3 – тренога;
4 – шейный ремень.
ЛАЗЕРНЫЙ
ПРИБОР РАЗВЕДКИ ЛПР-1 (ЛПР-2).

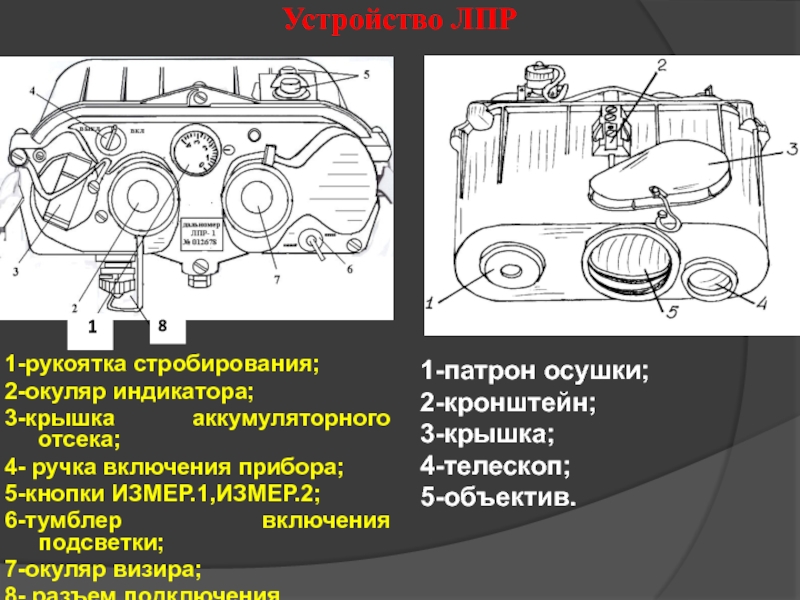

Слайд 17Устройство ЛПР
1-рукоятка стробирования;
2-окуляр индикатора;
3-крышка аккумуляторного отсека;
4- ручка
включения прибора;
5-кнопки ИЗМЕР.1,ИЗМЕР.2;
6-тумблер включения подсветки;
7-окуляр визира;
8-
разъем подключения 1-патрон осушки;
2-кронштейн;
3-крышка;
4-телескоп;
5-объектив.
Слайд 18

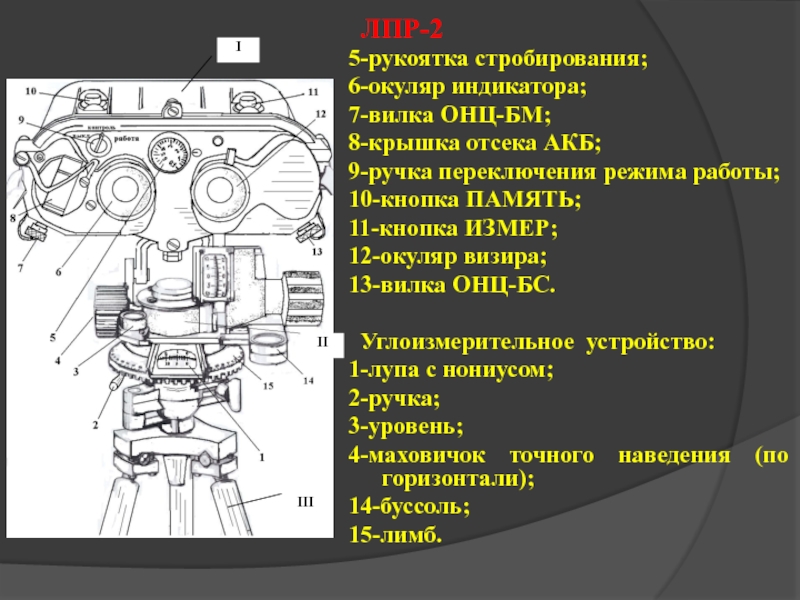

ЛПР-2
5-рукоятка стробирования;
6-окуляр индикатора;
7-вилка ОНЦ-БМ;
8-крышка отсека АКБ;
9-ручка переключения
режима работы;
10-кнопка ПАМЯТЬ;
11-кнопка ИЗМЕР;
12-окуляр визира;
13-вилка ОНЦ-БС.
Углоизмерительное устройство:
1-лупа
с нониусом;2-ручка;
3-уровень;
4-маховичок точного наведения (по горизонтали);
14-буссоль;
15-лимб.

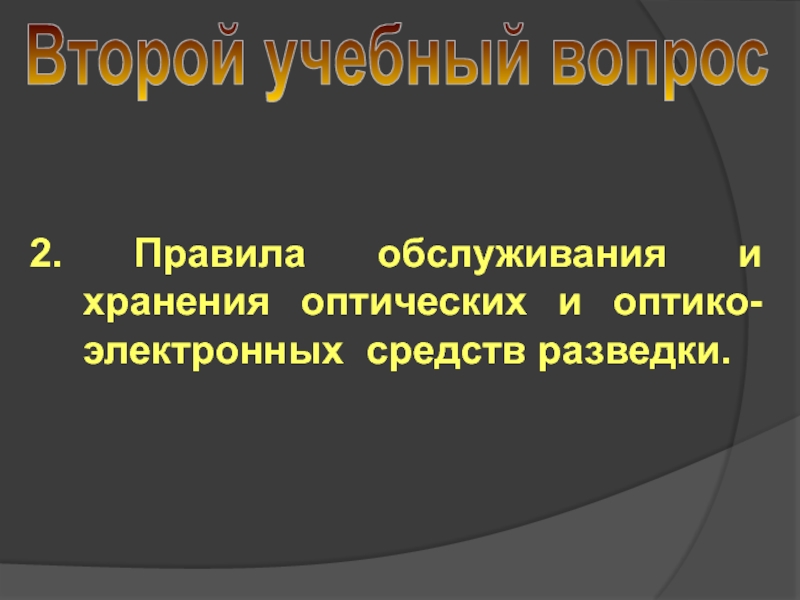

Слайд 202. Правила обслуживания и хранения оптических и оптико-электронных средств разведки.
Второй
учебный вопрос

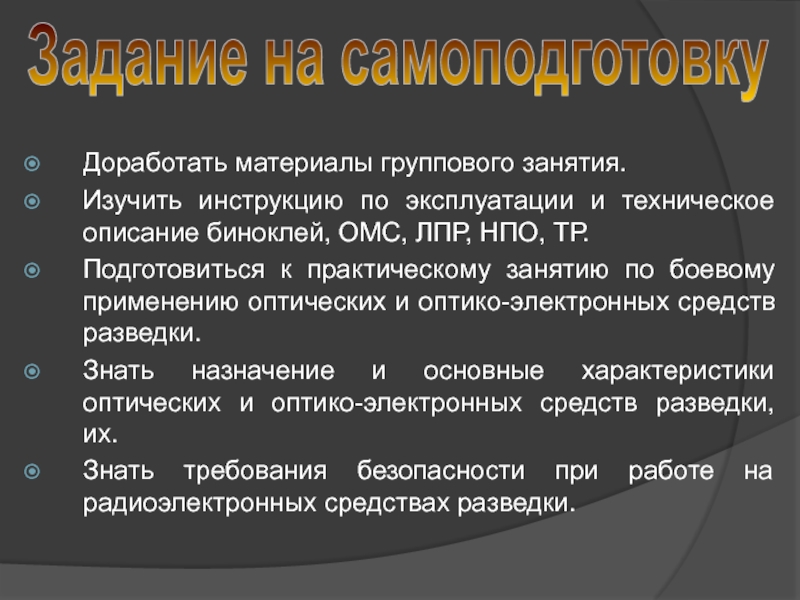

Слайд 21Доработать материалы группового занятия.
Изучить инструкцию по эксплуатации и техническое описание
биноклей, ОМС, ЛПР, НПО, ТР.
Подготовиться к практическому занятию по боевому
применению оптических и оптико-электронных средств разведки.Знать назначение и основные характеристики оптических и оптико-электронных средств разведки, их.
Знать требования безопасности при работе на радиоэлектронных средствах разведки.
Задание на самоподготовку
