Нормирование сверлильных работ. Нормирование производится при следующих презентация, доклад

Пример расчёта сверлильной операции. Операция – сверлильная. Переход 2 – просверлить два отверстия ø3 мм

Слайды и текст этой презентации

Слайд 1 Нормирование сверлильных работ. Нормирование

производится при следующих работах: - сверление; - рассверливание; - зенкерование; - развёртывание.

Нормирование сверлильных работ.      Нормирование производится при следующих работах: -

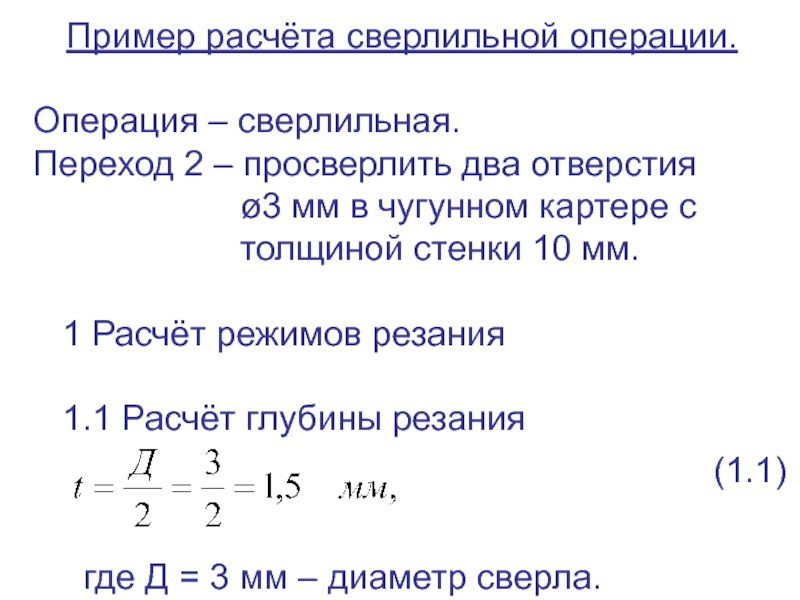

Слайд 3 Пример расчёта сверлильной операции. Операция – сверлильная. Переход 2

– просверлить два отверстия

ø3 мм в чугунном картере с толщиной стенки 10 мм. 1 Расчёт режимов резания 1.1 Расчёт глубины резания

где Д = 3 мм – диаметр сверла.

(1.1)

Пример расчёта сверлильной операции.  Операция – сверлильная. Переход 2 – просверлить два отверстия

Слайд 4 1.2 Определение подачи Sт = 0,38

мм/об – чугун с НВ 160

– таблица 85[2].
1.2 Определение подачи    Sт = 0,38 мм/об – чугун с НВ

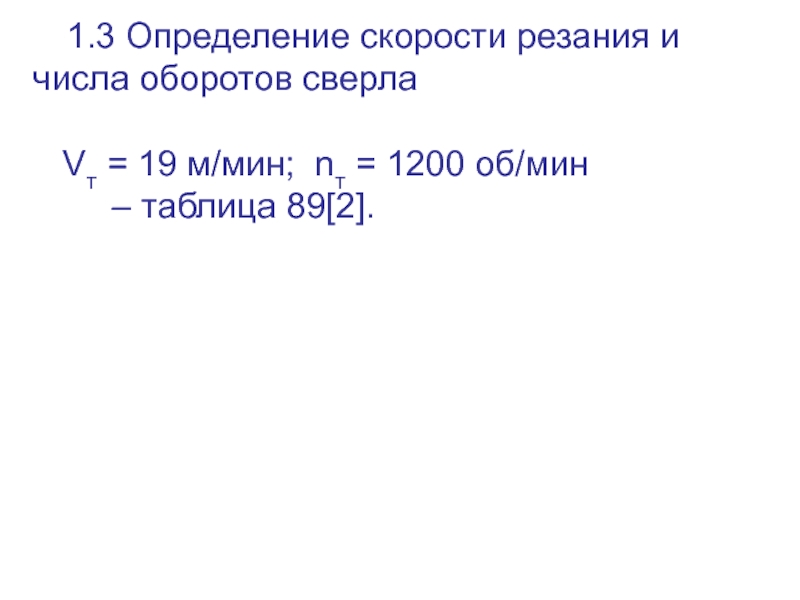

Слайд 5 1.3 Определение скорости резания и числа оборотов

сверла Vт = 19 м/мин; nт = 1200 об/мин

– таблица 89[2].
1.3 Определение скорости резания и числа оборотов сверла    Vт = 19

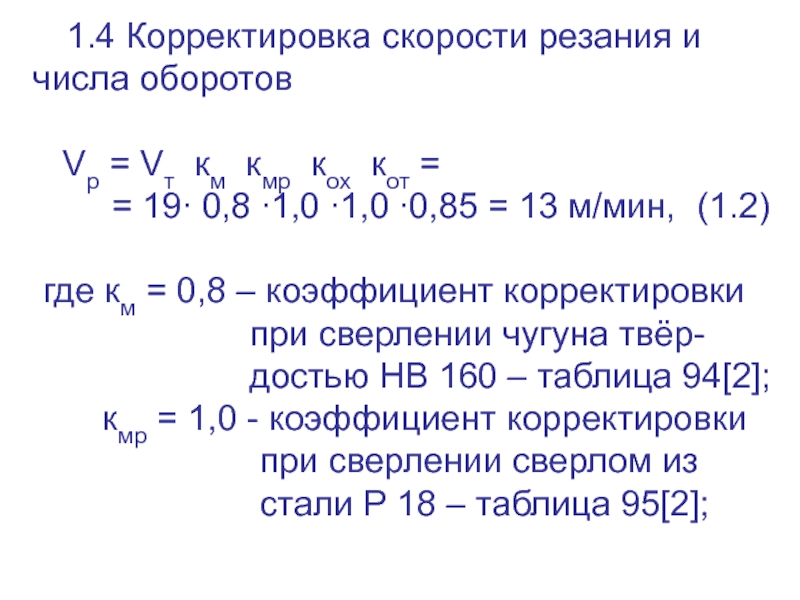

Слайд 6 1.4 Корректировка скорости резания и числа оборотов

Vр = Vт км кмр кох кот =

= 19∙ 0,8 ∙1,0 ∙1,0 ∙0,85 = 13 м/мин, (1.2) где км = 0,8 – коэффициент корректировки при сверлении чугуна твёр- достью НВ 160 – таблица 94[2]; кмр = 1,0 - коэффициент корректировки при сверлении сверлом из стали Р 18 – таблица 95[2];
1.4 Корректировка скорости резания и числа оборотов    Vр = Vт км

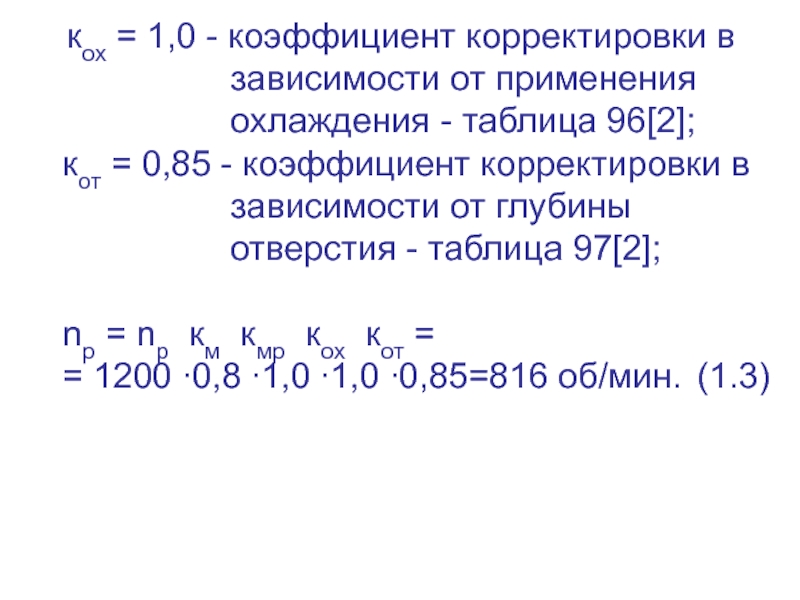

Слайд 7 кох = 1,0 - коэффициент корректировки в

зависимости от применения охлаждения - таблица 96[2]; кот = 0,85 - коэффициент корректировки в зависимости от глубины отверстия - таблица 97[2]; nр = nр км кмр кох кот = = 1200 ∙0,8 ∙1,0 ∙1,0 ∙0,85=816 об/мин. (1.3)


кох = 1,0 - коэффициент корректировки в

Слайд 8 1.5 Выбираем вертикально-сверлильный станок модели 2А135 с:

nф = 750 об/мин; Sф

= 0,32 мм/об.
1.5 Выбираем вертикально-сверлильный станок модели 2А135 с:   nф = 750 об/мин;

Слайд 9 2 Расчёт норм времени 2.1 Расчёт

основного времени
где L = l + у = 10

+ 2,0 = 12 мм, (1.5)
l = 10 мм – длина отверстия; у = 2 мм – величина врезания и выхода сверла – таблица 98[2]. Так как сверлится два отверстия: tо = 2 t/о = 2 ∙0,05= 0,1 мин. (1.6)

(1.4)

2 Расчёт норм времени    2.1 Расчёт основного времени где L =

Слайд 10 2.2 Расчёт вспомогательного времени tвс =

tв1 + tв2 + tв3 = =

0,17 + 0,16 + 0,07 = 0,4 мин, (1.7) где tв1 = 0,17 мин – вспомогательное время на установку и снятие детали весом до 12 кг на столе без крепления - таблица 101[2]; tв2 = 0,16 мин вспомогательное время, связанное с проходом на первое отверстие – таблица 102[2];
2.2 Расчёт вспомогательного времени    tвс = tв1 + tв2 + tв3

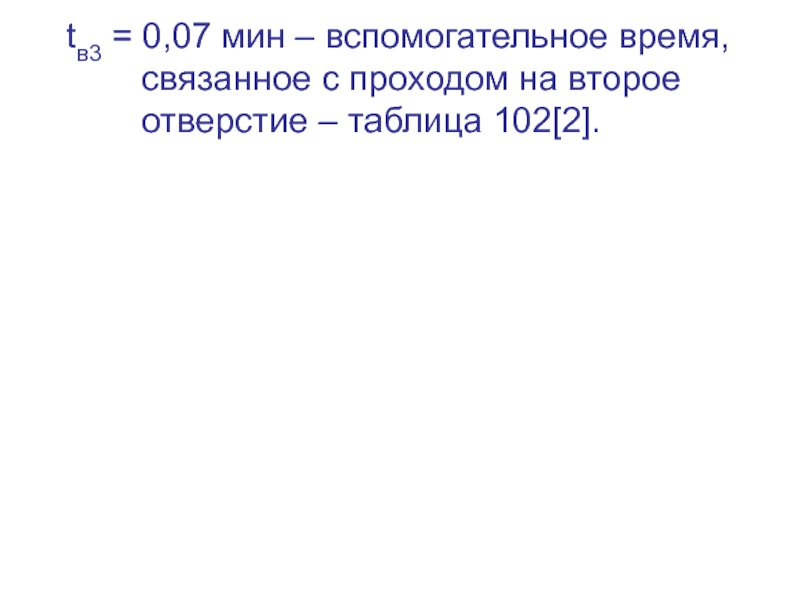

Слайд 11 tв3 = 0,07 мин – вспомогательное время,

связанное с проходом на

второе отверстие – таблица 102[2].
tв3 = 0,07 мин – вспомогательное время,

Слайд 12 2.3 Расчёт оперативного времени tоп =

tо + tвс = 0,1 + 0,4 = 0,5 мин.

(1.8) 2.4 Расчёт дополнительного времени

где к = 6% - таблица 14[2].

(1.9)

2.3 Расчёт оперативного времени    tоп = tо + tвс = 0,1

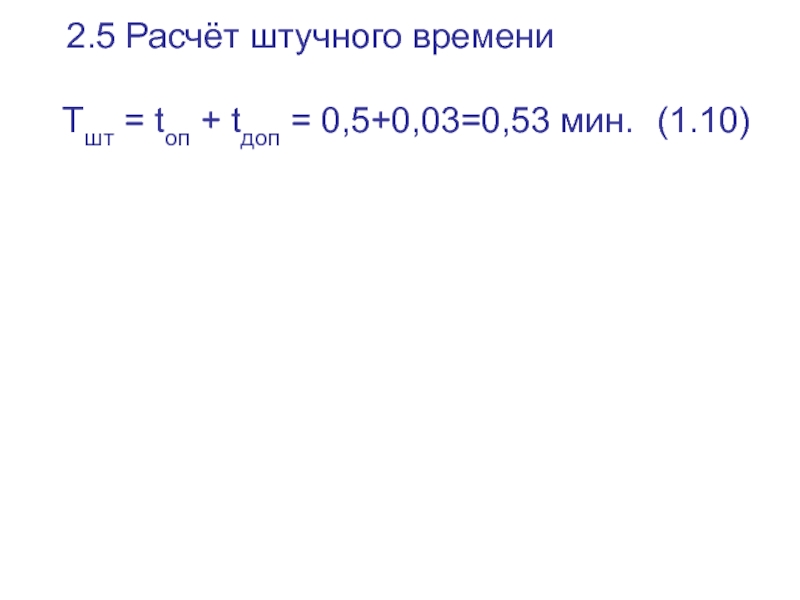

Слайд 13 2.5 Расчёт штучного времени Тшт =

tоп + tдоп = 0,5+0,03=0,53 мин. (1.10)

2.5 Расчёт штучного времени    Тшт = tоп + tдоп = 0,5+0,03=0,53

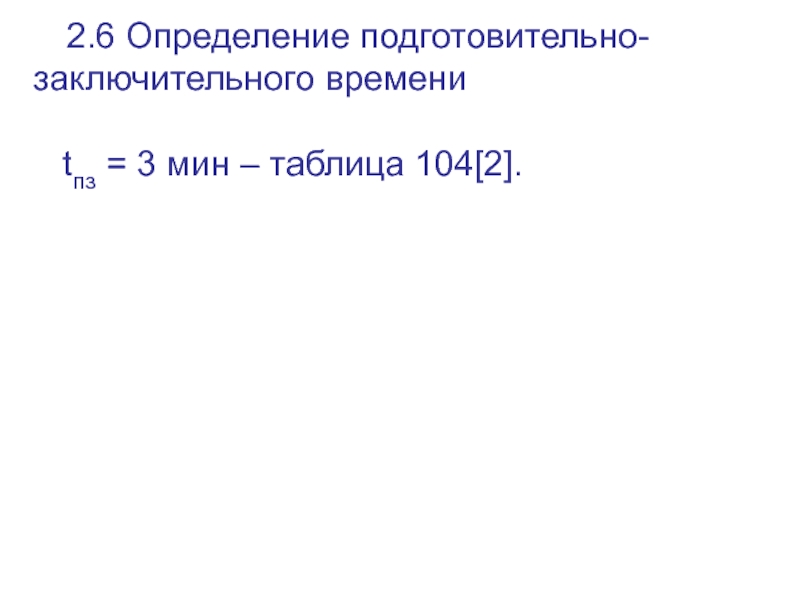

Слайд 14 2.6 Определение подготовительно-заключительного времени tпз =

3 мин – таблица 104[2].

2.6 Определение подготовительно-заключительного времени    tпз = 3 мин – таблица 104[2].

Слайд 15 2.7 Расчёт технической нормы времени
(1.11)
где n

= 1 – количество деталей в партии.

2.7 Расчёт технической нормы времени(1.11) где n = 1 – количество деталей в партии.
