О СНОВИ ЕЛЕКТРОПОСТАЧАННЯ В СІЛЬСЬКОМУ ГОСПОДАРСТВІ

електробезпеки.

відносно землі
Величина навантаження по струму
Режими роботи нейтралі
Симетричні Uф Uл
Величина відхилення

f

Опір ізоляції

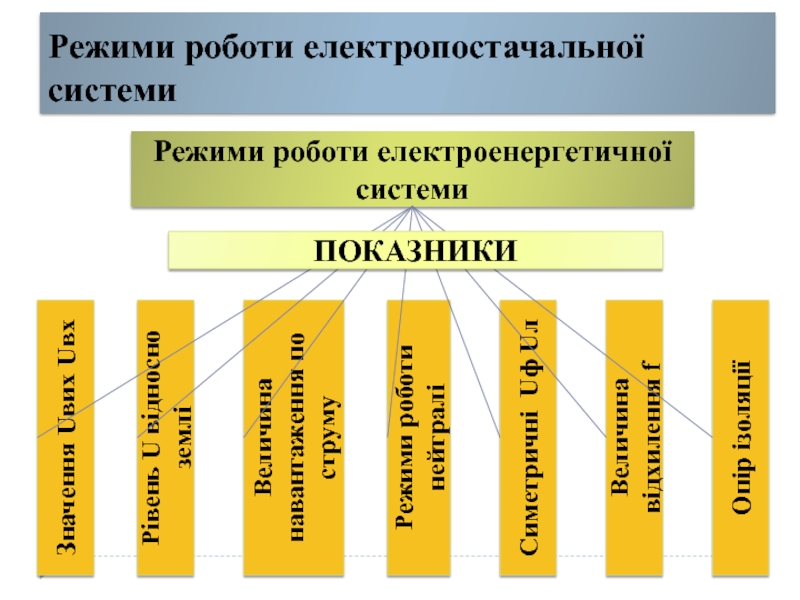

ПОКАЗНИКИ

роботи

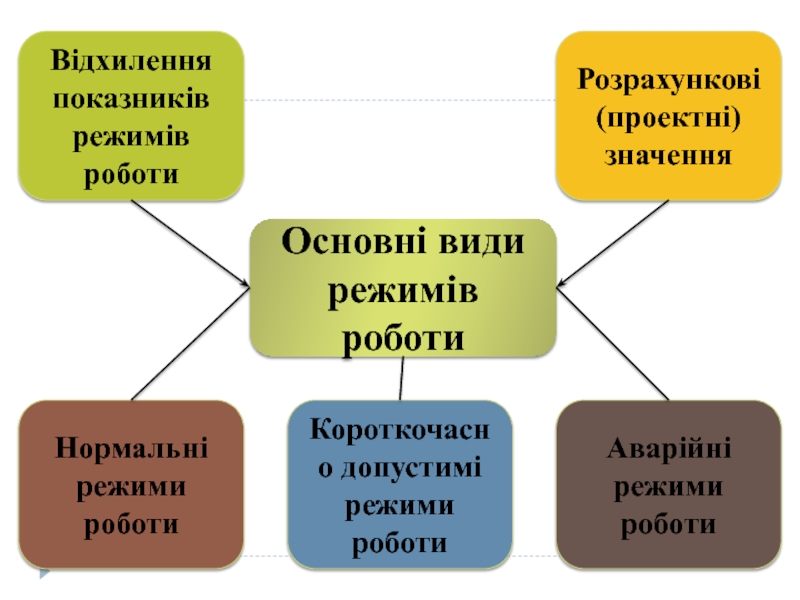

Аварійні режими роботи
Короткочасно допустимі режими роботи

струми
UАВ
UАС
UСВ

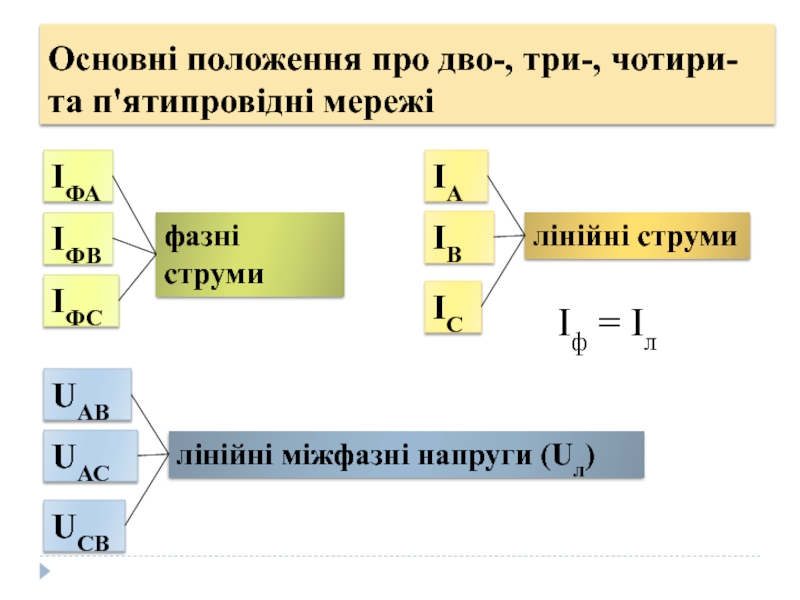

лінійні міжфазні напруги (Uл)
Іф = Іл

PEN – нейтральний провідник виконує функції робочого і захисного

1кВ з ізольованою нейтраллю
ЕУ понад 1кВ з заземленою нейтраллю
ЕУ до

1кВ з глухозаземленою нейтраллю

Від режиму роботи нейтралі залежить НАДІЙНІСТЬ та БЕЗПЕКА роботи електричної мережі в цілому!
Найбільша кількість аварійних режимів роботи ел. мереж зумовлена однофазними КЗ на землю

пристроєм.

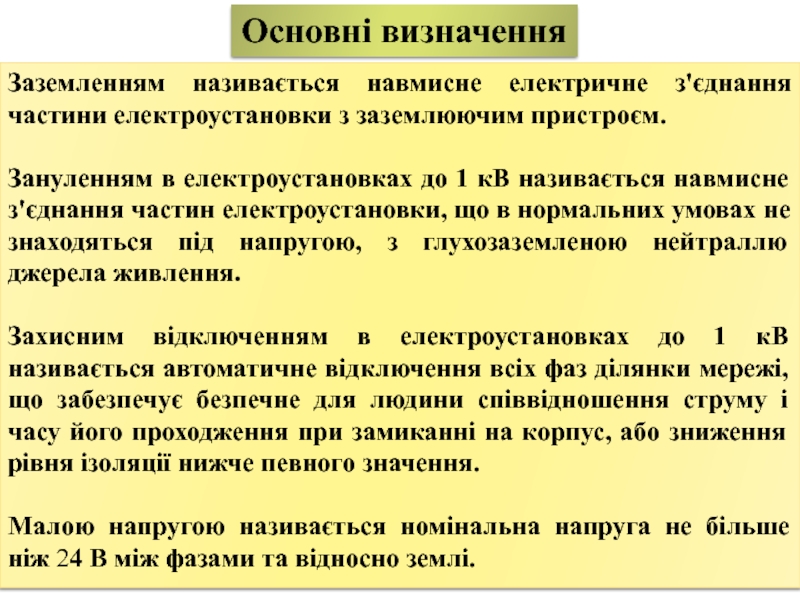

Зануленням в електроустановках до 1 кВ називається навмисне з'єднання частин

електроустановки, що в нормальних умовах не знаходяться під напругою, з глухозаземленою нейтраллю джерела живлення.

Захисним відключенням в електроустановках до 1 кВ називається автоматичне відключення всіх фаз ділянки мережі, що забезпечує безпечне для людини співвідношення струму і часу його проходження при замиканні на корпус, або зниження рівня ізоляції нижче певного значення.

Малою напругою називається номінальна напруга не більше ніж 24 В між фазами та відносно землі.

електроприймач, від первинної електромережі, а також від мережі заземлення або

занулення.

Подвійною ізоляцією електроприймача називають сукупність робочої і захисної (додаткової) ізоляції, при якій частини електроприймача, що доступні для дотику, не набувають небезпечних значень напруги при пошкодженні тільки робочої або захисної ізоляції.

Вирівнювання потенціалів може досягатися різними способами. Так, у промислових електроустановках вирівнювання електропотенціалів досягають укладанням в землю заземлювача у вигляді стальних смуг, що створюють сітку на всій площі, яка зайнята електрообладнанням. У житлових приміщеннях з підвищеною електронебезпекою (наприклад, ванні приміщення) усі металеві частини з'єднуються між собою провідниками заземлення з малим опором.

що не з'єднана із заземлюючим пристроєм або з'єднана з ним

через прилади сигналізації, вимірювання, захис­ту, заземлювальні дугогасильні реактори і подібні пристрої, що мають великий опір.

Особливості роботи такої мережі є:
Однофазне замикання не є КЗ; Ізамик ˂˂ Інавант.
Не порушується живлення електроприймачів (стала робота до 2 годин);
U на непошкоджених фазах збільшується відносно землі до Uл;
У місці замикання виникнення й горіння ел. дуги (основний недолік системи).
Надійність роботи залежить від стану ізоляції пошкодження може привести до 2 або 3 фазного КЗ на землю (величезні Ікз) необхідні додаткові пристрої (сигнальні; захисні) – підвищення витрат

мережі ˂1кВ
Мережі U 40; 60 В

кількість КЗ на землю (у випадку однофазних замикань), та зумовлює

зростання витрат на створення системи.

реактора
Позитивні:
Значно зменшуються Ізамик на землю;
Спрощуються вимоги до апаратів захисту (достатньо);
Збільшується

швидкість поновлення U на пошкодженій фазі;
Менша кількість аварійних відключень, краща безперебійність електропостачання.
Негативні:
Складність в експлуатації системи;
Складність в процесі виявлення місця пошкодження ізоляції (коли не переростає замикання на землю в КЗ)

ефективно заземленою нейтраллю називають трифазну електричну мережу вище 1 кВ,

у якій коефіцієнт замикання на землю не перевищує 1,4.

Особливість такої системи є те, що будь-яке однофазне замикання на землю є КЗ

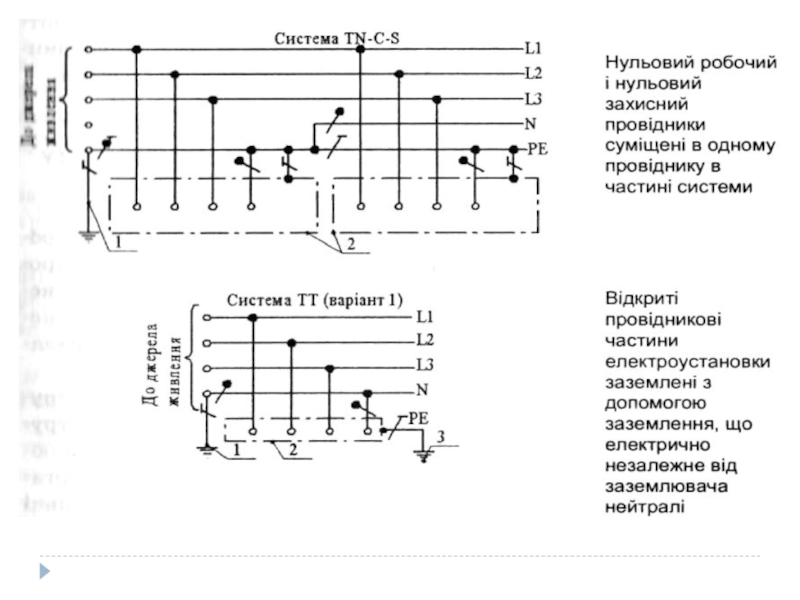

умовному літерному позначенні використовують такі літери:
- перша літера, що визначає

стан нейтралі джерела живлення відносно землі:
Т - заземлена нейтраль;
І - ізольована нейтраль;
- друга літера, що визначає стан відкритих провідникових ча­стин відносно землі:
Т - відкриті частини заземлені, незалежно від відношення до землі нейтралі джерела живлення або якоїсь іншої точки мережі живлення;
N - відкриті провідникові частини приєднані до глухозаземле- ної нейтралі джерела живлення;
- наступні (після літери N) літери, що визначають суміщення в одному провіднику або розділення функцій нульового робочого і нульового захисного провідників:
S - нульовий робочий (N) і нульовий захисний (РЕ) провідники розділені;
С - функції нульового робочого і нульового захисного провідників суміщені в одному провідникові (PEN - провідник).
В умовних графічних використовуються такі позначення:
N - нульовий робочий (нейтральний) провідник;

Електричні удари

викликані дією електричного струму або електричної дуги. Розрізняють наступні електричні

травми: електричні опіки, електричні знаки, металізація шкіри та механічні пошкодження.

Електричний удар - це збудження живих тканин організму, що проходять через нього електричним струмом, що супроводжується невимушеними судорожними скороченнями м'язів.

ледь відчутне скорочення м`язів;
Судорожне скорочення мязів без втрати свідомості;
Судорожне скорочення

мязів з втратою свідомості, зі збереженням дихання та роботи серця;
Втрата свідомості порушення серцевої діяльності або дихання;
Клінічна смерть

Електричні опіки:
токовий;
дуговий;
Електричні знаки (мітки)

Електрометалізація шкіри


Механічні пошкодження

Електроофтальмія

свідомості;
Можливість виконувати роботу
Зниження кровяного тиску;
Знижується або збільшується тиск;
Депресія ;
Клінічна

смерть.

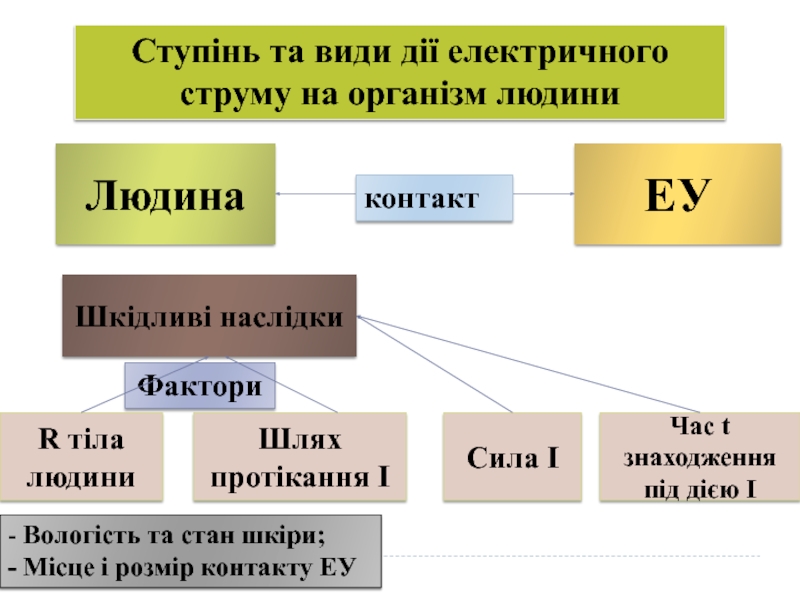

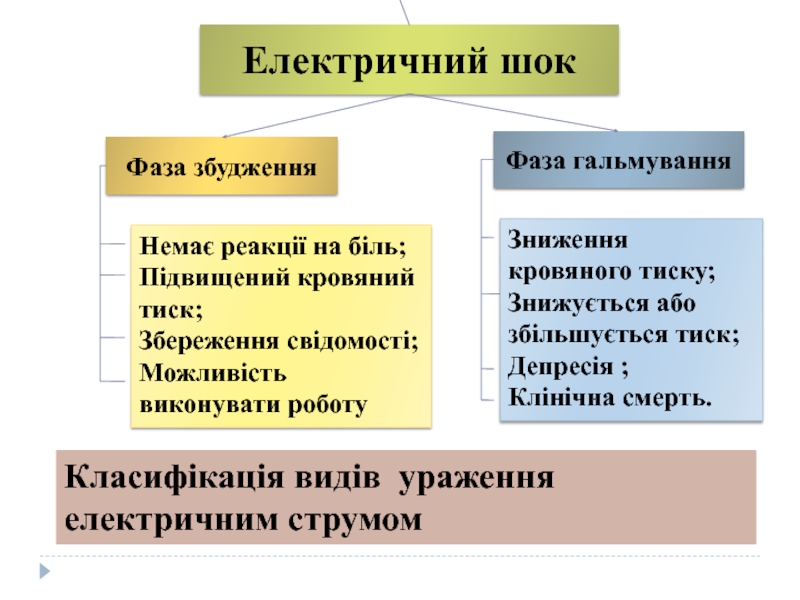

Класифікація видів ураження електричним струмом

наслідки
контакт
Фактори
R тіла людини
- Вологість та стан шкіри;
- Місце

і розмір контакту ЕУ

Шлях протікання I

Сила І

Час t знаходження під дією І

Виконує дію
Термічну
Електричну
Біологічну
Динамічну
опіки ділянок тіла;
нагрів

нервів судин

розкладання крові та
Органічних рідин

поява судом м`язів
( в т.ч. серця легенів)

розшарування,розрив,пошкодження тканин організму;
- вибухоподібне утв. пару з крові

І до І безпечного
Швидке відключення ЕУ від джерела живлення

безпеки
Непрямий дотик до ЕУ
ізоляція струмопровідних частин;
встановлення огороджень бар`єрів;
розміщення струмопровідних

частин поза зоною досяжності;
використання пристроїв захисного відключення

Заходи безпеки

заземлення
занулення
захисне відключення
мала напруга
роздільний трансформатор
подвійна ізоляція
вирівнювання потенціалу

робочому режимі знаходяться під U
Непрямий дотик – дотик людини до

відкритих металевих (електропровідних) частин ЕУ, та яких в нормальному режимі(справному стані) відсутній електричний потенціал, але в разі несправності, що призвела до порушення ізоляції або пробою на корпус, на цих частинах можлива поява небезпечного для життя людини електричного потенціалу.

ГРУПОВІ ЗАЗЕМЛЮВАЧІ ТА КОНТУР ЗАЗЕМЛЕННЯ!!!

труби з товщиною стінок не менше 3,6 мм, або стержні;
сталеві

смуги товщиною не менше 4 мм і Sпер ≥ 48 мм2;
проводи діаметром не менше 6 мм
2. В мережах до 1 кВ сумарний опір заземлення не повинен перевищувати 4 Ом


Примітка: в сільських електромережах при потужності джерела енергії ≤ 100 кВА допускається R3≤10 Ом

шкіри
Електроофгальмія
Механічні пошкодження
судорожне скорочення м`язів без втрати свідомості;
судорожне скорочення

м`язів з втратою свідомості (дихання та робота серця є)
втрата свідомості та порушення або (та) дихання
клінічна смерть (відсутність дихання і кровообігу)

Фактори
R тіла людини
Прикладена U
Величина часу дії І
Роду і

частоти І

Індивідуальні особливості людини

Умов зовнішнього середовища

Rзовн=від2 до 2000 кОм
Rвн= від 300 до 500 Ом
Rер=1 кОм

Uнев=50В

пороговий відчутн .струм (0,6 до 1,5 мА)
пороговий невідпускаючий (10 до15 мА)

~І (50-60 гц)
найнебезпечніші

стан здоров`я
стан шкіри
стан нервової системи

- Впливають на R людини

небезпекою
Особливо небезпечні приміщення
