Слайд 1Общее устройство автомобилей
Слайд 2Автомобиль состоит из трёх основных частей:
1.Двигатель.
2.Шасси.
3.Кузов.
Слайд 3Общее устройство легкового автомобиля по структурной схеме
Слайд 4Двигатель
Двигатель это- силовая установка, которая преобразует тепловую энергию сгораемого
топлива в механическую работу , которая используется для движения автомобиля.
Слайд 5На большинстве современных автомобилей установлены поршневые двигатели внутреннего сгорания (ДВС),
в которых часть энергии, выделяющейся при сгорании топлива в цилиндре,
преобразуется в механическую работу вращения коленчатого вала
Слайд 6Силовая установка включает в себя:
1. Двигатель.
2. Системы, обеспечивающие его работу:
-
система питания топливом , воздухом и выпуска отработанных газов;
- система
охлаждения;
- система смазки;
-система пуска двигателя
- система зажигания.

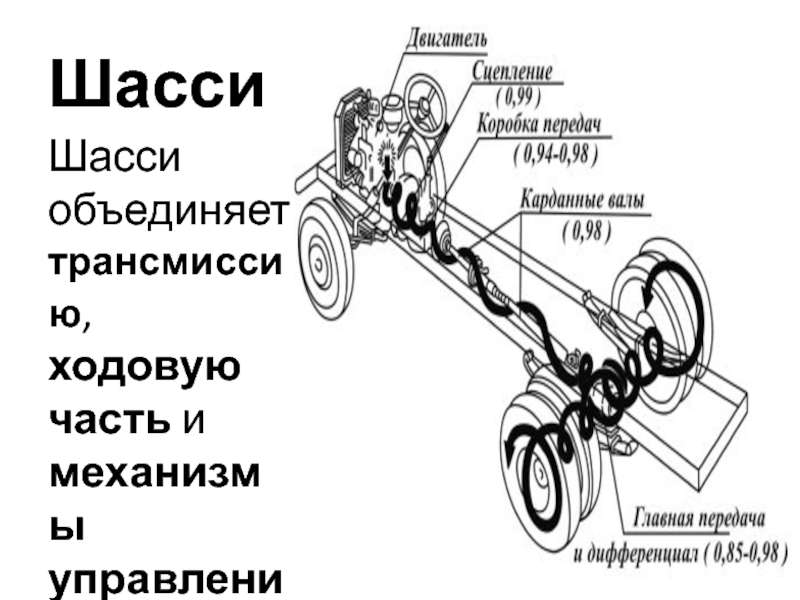

Слайд 7Шасси
Шасси объединяет трансмиссию, ходовую часть и механизмы управления.
Слайд 8 Трансмиссия передает крутящийся момент от коленчатого вала двигателя к
ведущим колесам автомобиля и изменяет величину и направление этого момента.
В трансмиссию входят следующие механизмы:
-сцепление
-коробка передач
-карданная передача, главная передача, дифференциал и полуоси.
Последние три механизма составляют ведущий мост (как правило задний). Автомобиль повышенной проходимости имеет два ведущих моста, в трансмиссию его дополнительно устанавливают за коробкой передач раздаточную коробку, которая распределяет крутящий момент через карданные передачи между ведущими мостами.
Слайд 9Ходовая часть
Ходовая часть автомобиля включает в себя:
- раму, выполняющую функцию
несущей системы, если конструкция автомобиля рамная;
- переднюю и заднюю подвески,
которые связывают мосты с рамой, смягчают толчки и гасят колебания;
- колёса;
- переднюю ось;
Слайд 10Механизмы управления
Механизмы управления автомобилем включают:
- тормозные системы;
-рулевое управление;
Тормозная система служит
для снижения скорости, остановки, и удержания автомобиля на месте.
В
состав тормозных систем входят:
- тормозные механизмы;
- привод тормозных механизмов с усилителем;
Рулевое управление служит для изменения направления движения автомобиля и включает в себя:
- рулевой механизм;
- рулевой привод с усилителем;

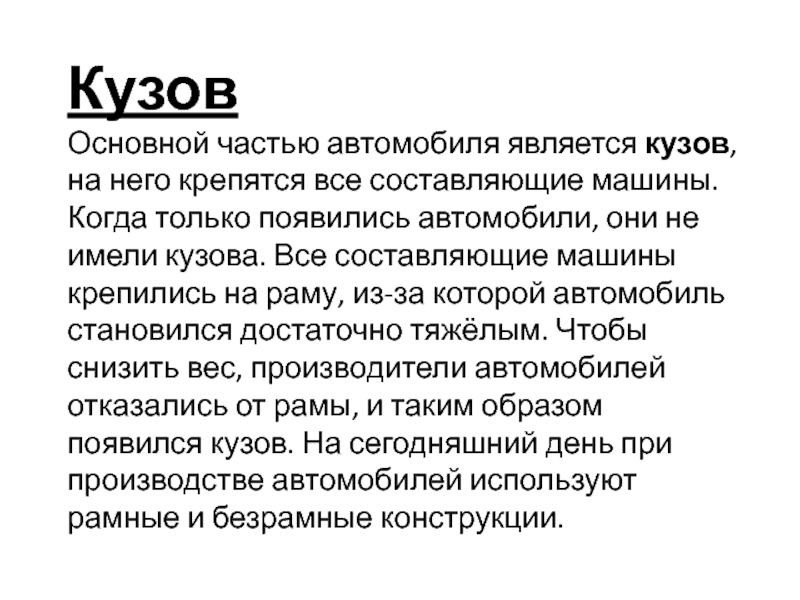

Слайд 11Кузов
Основной частью автомобиля является кузов, на него крепятся все составляющие
машины. Когда только появились автомобили, они не имели кузова. Все
составляющие машины крепились на раму, из-за которой автомобиль становился достаточно тяжёлым. Чтобы снизить вес, производители автомобилей отказались от рамы, и таким образом появился кузов. На сегодняшний день при производстве автомобилей используют рамные и безрамные конструкции.

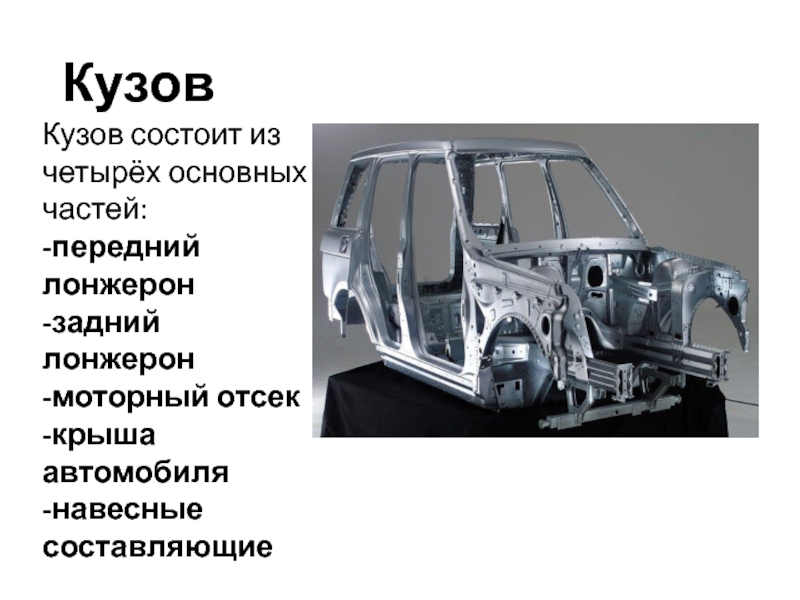

Слайд 12Кузов
Кузов состоит из четырёх основных частей:
-передний лонжерон
-задний лонжерон
-моторный отсек
-крыша автомобиля
-навесные
составляющие
Слайд 13Такое разделение деталей условно, потому что все детали взаимосвязаны друг
с другом и образуют одну конструкцию. Опорой для подвески являются
лонжероны, которые привариваются к днищу. Двери, крышка багажника, капот и крылья относятся к навесным составляющим. Задние крылья привариваются непосредственно к кузову, а вот передние бывают съёмными (всё зависит от производителя).
Слайд 14Кузов
У автобусов и легковых автомобилей в кузове размещаются пассажиры и
водитель. Кузов грузового автомобиля состоит из платформы под груз и
кабины водителя.
Слайд 15Компоновочные схемы автомобилей.
Компоновка автомобиля может быть самой разнообразной, так как
она зависит от:
- взаимного расположения двигателя, кабины и кузова;
- типа
рамы (несущей системы);
- числа мостов и расположение их по длине автомобиля;
- типа трансмиссии;
Слайд 16Различают схемы компоновки автомобиля по расположению двигателя:
1. Переднее расположение двигателя (впереди кабины).
Такая
компоновка позволяет равномерно распределить нагрузку между мостами. При этом, если
автомобиль заднеприводный, то он имеет лучшее сцепление шин с дорогой на различных режимах. Обеспечивается хорошая доступность к двигателю.
Если автомобиль переднеприводный, то это упрощает конструкцию трансмиссии, так как сцепление, коробка передач, главная передача с дифференциалом объединены, но при движении на подъём ухудшаются динамические характеристики из-за снижения вертикальной нагрузки на ведущий мост, а при торможении становится неблагоприятным распределение нагрузок.
2. Заднее расположение двигателя.
Такая компоновка упрощает трансмиссию заднеприводного автомобиля, так как отсутствует карданный вал и длинная труба глушителя. При этом шум в салоне уменьшается, но усложняется управление двигателем, приводом сцепления и переключение передач.

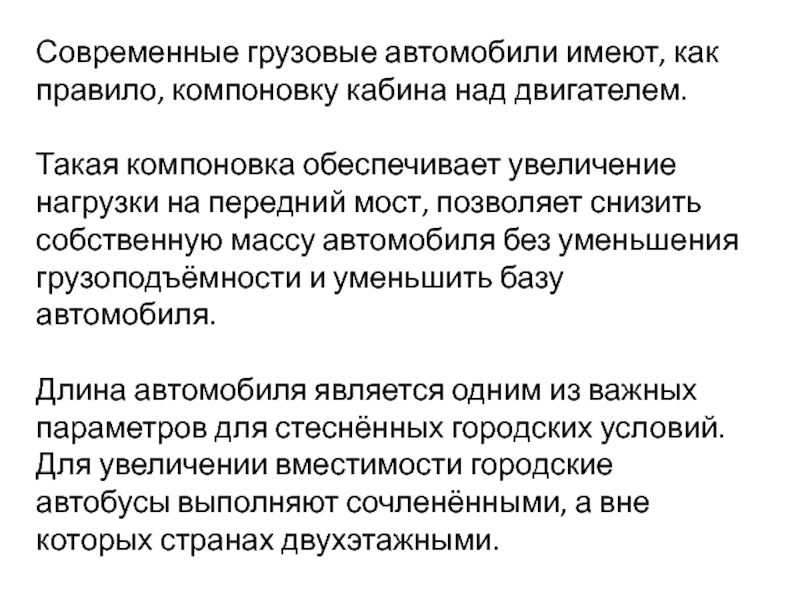

Слайд 17Современные грузовые автомобили имеют, как правило, компоновку кабина над двигателем.
Такая
компоновка обеспечивает увеличение нагрузки на передний мост, позволяет снизить собственную
массу автомобиля без уменьшения грузоподъёмности и уменьшить базу автомобиля.
Длина автомобиля является одним из важных параметров для стеснённых городских условий. Для увеличении вместимости городские автобусы выполняют сочленёнными, а вне которых странах двухэтажными.
