Слайд 2ОРУЖИЕ МАССОВОГО ПОРАЖЕНИЯ
Ядерное и термоядерное оружие
Слайд 3К оружию массового поражения относят ядерное, химическое и бактериологическое (биологическое)
оружие.
Оружие массового поражения по своим боевым свойствам значительно превосходит
все другие виды оружия и обладает неизбирательным действием.
Наиболее мощным является ядерное оружие, которым называют боеприпасы, основанные на использовании внутриядерной энергии, мгновенно выделяющейся при ядерных превращениях некоторых химических элементов.
Слайд 4 Однако применение ядерного оружия почти наверняка приводит
к местной или глобальной экологической катастрофе, места применения ядерных зарядов
превращаются в пустыню и еще много лет непригодны к хозяйственному использованию.
В отличие от ядерного оружия, химическое оружие обладает гораздо меньшим периодом действия после применения, дешево в производстве и доступно практически любому государству, имеющему химическую промышленность.

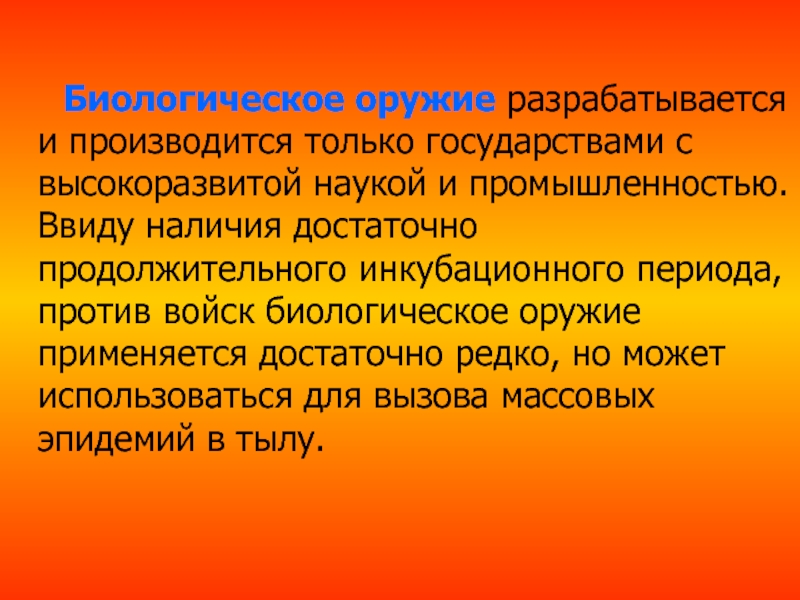

Слайд 5 Биологическое оружие разрабатывается и производится только государствами
с высокоразвитой наукой и промышленностью. Ввиду наличия достаточно продолжительного инкубационного
периода, против войск биологическое оружие применяется достаточно редко, но может использоваться для вызова массовых эпидемий в тылу.
Слайд 6ФИЗИЧЕСКИЕ ОСНОВЫ ЯДЕРНОГО ВЗРЫВА. УСТРОЙСТВО ЯДЕРНОГО И ТЕРМОЯДЕРНОГО ЗАРЯДОВ
Слайд 7Создатели ядерного оружия
Э.Ферми, создатель
первого ядерного
реактора
Р.Оппенгеймер,
создатель атомной
бомбы
Полковник
Л.Грувс,
руководитель
Манхэттенского
проекта
Соединенные Штаты Америки
Слайд 8Создатели ядерного оружия
Я.Б.Зельдович,
один из создателей
атомной бомбы
Ю.Б.Харитон,
один из создателей
атомной бомбы
И.В.Курчатов,
руководитель
атомного
проекта
Советский Союз
Слайд 10Как известно, в состав атома входят электроны, протоны, нейтроны, позитроны,
фотоны и т. д., которые получили общее название «элементарные частицы».
Почти вся масса атома сосредоточена в ядре. Оно состоит из частиц двух видов:
протонов, несущих положительный заряд;
нейтронов, не имеющих заряда.
Количество протонов в ядре данного химического элемента остается постоянным и равняется атомному номеру этого элемента, в соответствии с которым каждый химический элемент занимает определенное место в периодической системе Д.И. Менделеева.

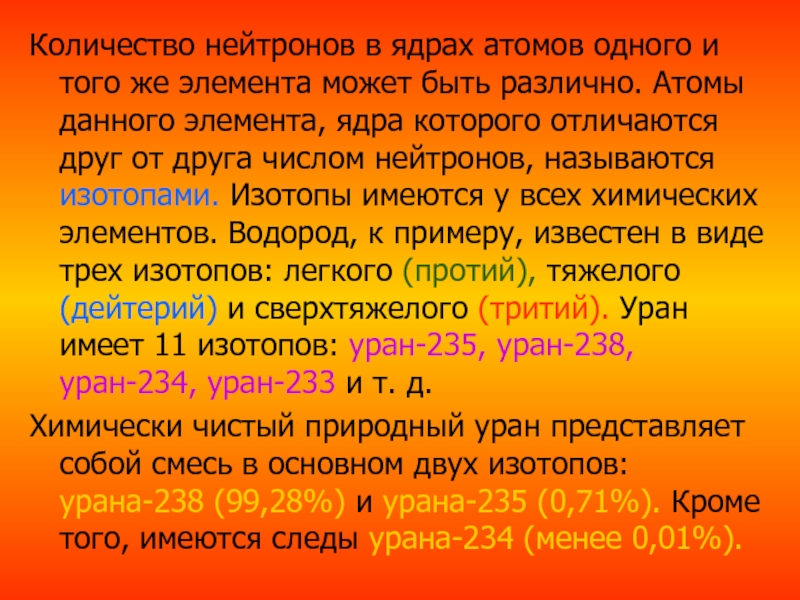

Слайд 11Количество нейтронов в ядрах атомов одного и того же элемента
может быть различно. Атомы данного элемента, ядра которого отличаются друг
от друга числом нейтронов, называются изотопами. Изотопы имеются у всех химических элементов. Водород, к примеру, известен в виде трех изотопов: легкого (протий), тяжелого (дейтерий) и сверхтяжелого (тритий). Уран имеет 11 изотопов: уран-235, уран-238, уран-234, уран-233 и т. д.
Химически чистый природный уран представляет собой смесь в основном двух изотопов: урана-238 (99,28%) и урана-235 (0,71%). Кроме того, имеются следы урана-234 (менее 0,01%).
Слайд 12При химических реакциях изменения претерпевают только электронные оболочки атомов, а
ядерные реакции всегда сопровождаются изменениями в ядрах атомов, влекущих за
собой увеличение или уменьшение числа ядерных частиц – протонов и нейтронов.
Ядерные частицы связаны в ядре особыми, чрезвычайно мощными силами. В ядре с небольшим количеством протонов и нейтронов этих сил достаточно, чтобы удержать ядро от распада. Но крупные ядра, где число протонов больше 80, могут самопроизвольно распадаться с выделением большого количества энергии.
Такой самопроизвольный распад называется радиоактивностью.
Слайд 13Можно вызвать искусственное деление ядер атомов, путем бомбардировки их нейтронами,
которые не имеют электрического заряда и поэтому могут свободно проникать
в ядра.
В этом случае происходит мгновенный распад ядра, чаще всего на две части, с выделением свободных нейтронов, которые в свою очередь вызывают деление других ядер.

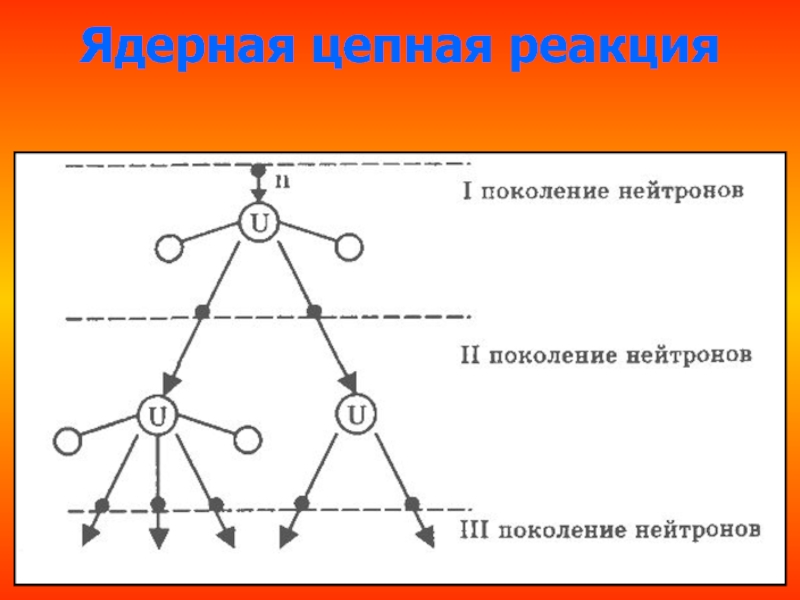

Такая реакция называется цепной.
Слайд 16Таким образом, для того чтобы цепная реакция развивалась самостоятельно и
приобрела лавинообразный характер, необходимо иметь изотоп ядерного взрывчатого вещества высокой
степени очистки от примесей, поглощающих нейтроны, и обеспечить такой объем, чтобы число нейтронов, уходящих через поверхность, было бы меньше, чем количество выделившихся нейтронов.
Такой объем называется критическим, а масса вещества в этом объеме - критической массой.
Слайд 17Критический объем для урана-235 имеет шар с радиусом 2,4 см,
который будет иметь массу примерно 1 кг.
Если объем урана-235
будет превышать критический, то любой блуждающий нейтрон вызовет возникновение цепной реакции, сопровождающейся огромным выделением энергии, т.е. за 2-3 миллионные доли секунды произойдет взрыв.
Реакция деления ядер атомов тяжелых химических элементов на ядра атомов более легких элементов и лежит в основе устройства ядерного заряда.

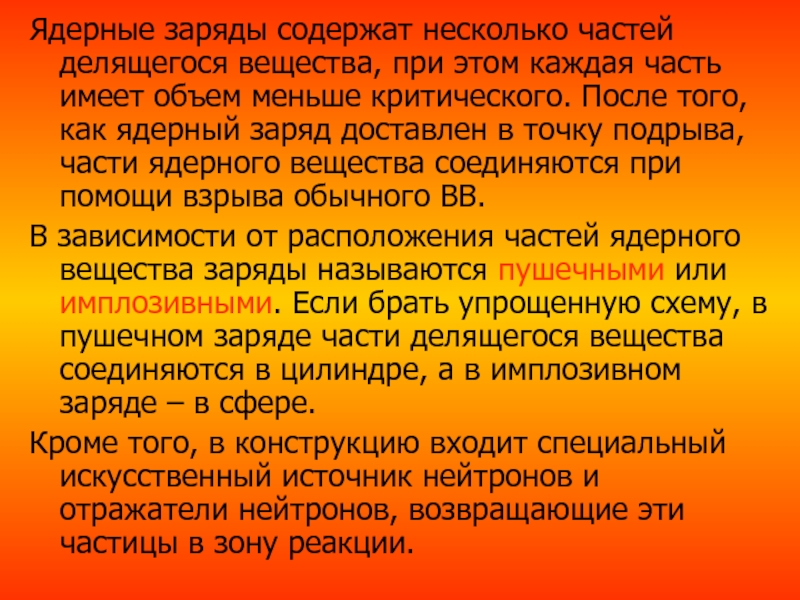

Слайд 18Ядерные заряды содержат несколько частей делящегося вещества, при этом каждая
часть имеет объем меньше критического. После того, как ядерный заряд
доставлен в точку подрыва, части ядерного вещества соединяются при помощи взрыва обычного ВВ.
В зависимости от расположения частей ядерного вещества заряды называются пушечными или имплозивными. Если брать упрощенную схему, в пушечном заряде части делящегося вещества соединяются в цилиндре, а в имплозивном заряде – в сфере.
Кроме того, в конструкцию входит специальный искусственный источник нейтронов и отражатели нейтронов, возвращающие эти частицы в зону реакции.

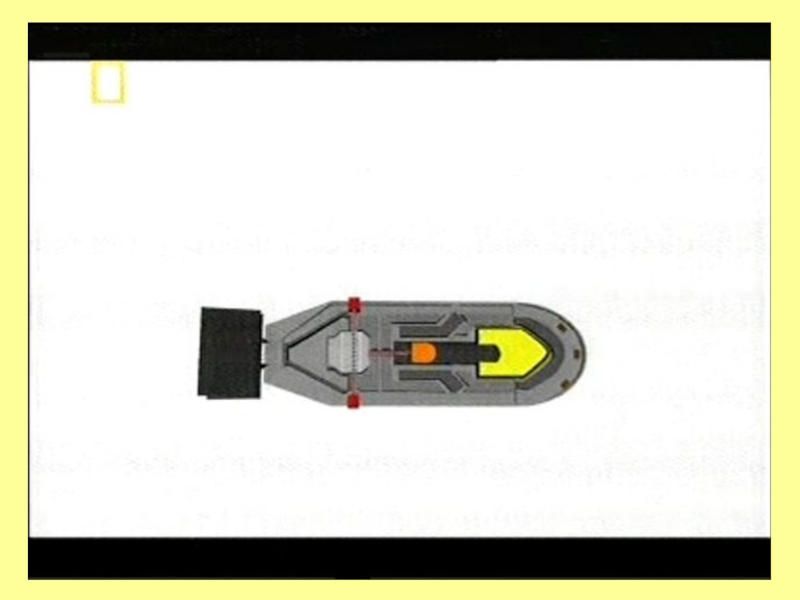

Слайд 19Принцип действия ядерного заряда пушечного типа
1 – детонатор; 2 –
обычное ВВ; 3 – отражатель нейтронов; 4 – ядерное ВВ;
5 – источник нейтронов;
6 – корпус заряда

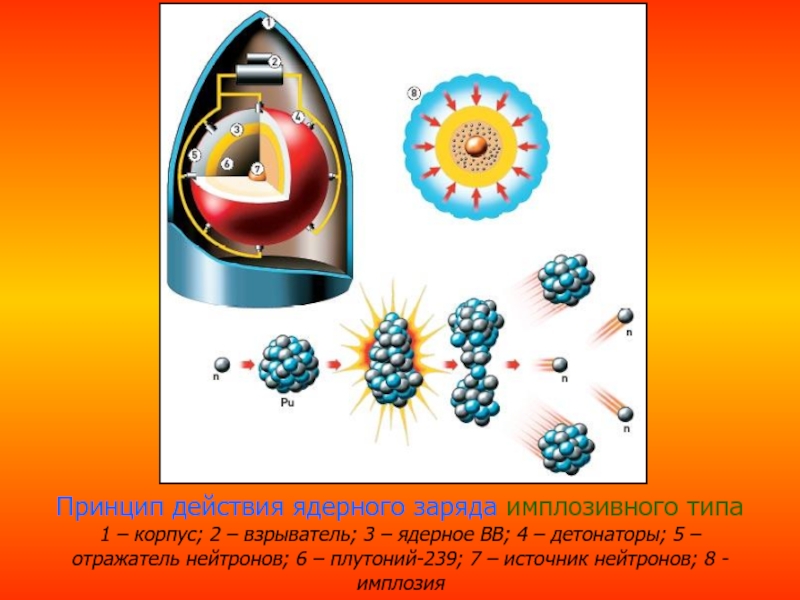

Слайд 21Принцип действия ядерного заряда имплозивного типа
1 – корпус; 2 –
взрыватель; 3 – ядерное ВВ; 4 – детонаторы; 5 –
отражатель нейтронов; 6 – плутоний-239; 7 – источник нейтронов; 8 - имплозия

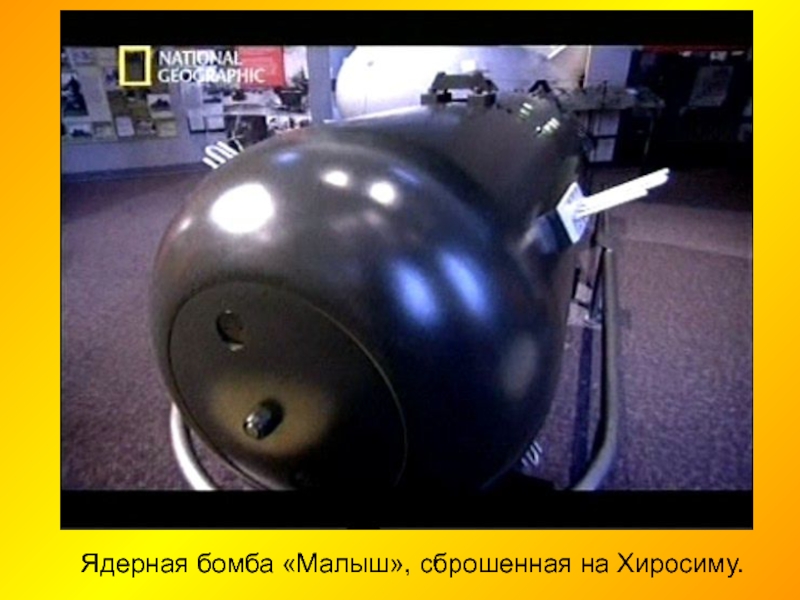

Слайд 24Ядерная бомба «Малыш», сброшенная на Хиросиму.
Слайд 25Ядерная бомба «Толстяк», сброшенная на Нагасаки.

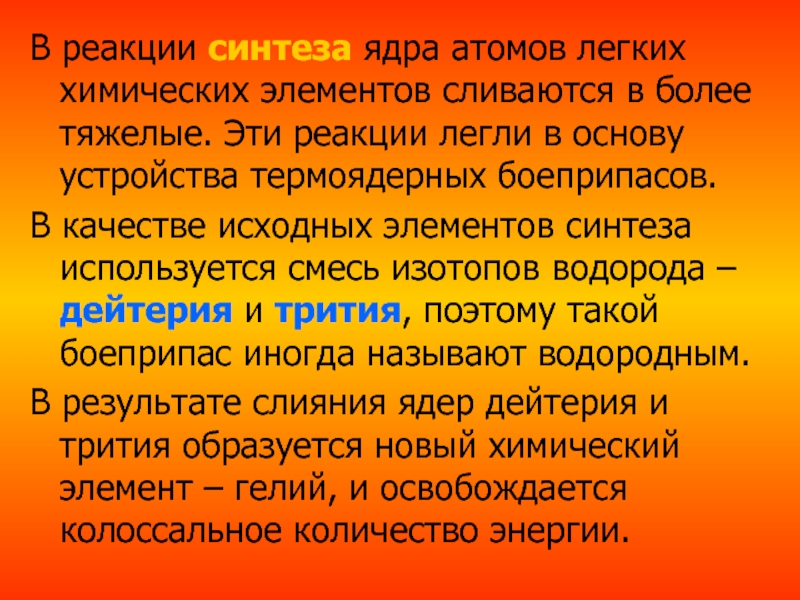

Слайд 27В реакции синтеза ядра атомов легких химических элементов сливаются в
более тяжелые. Эти реакции легли в основу устройства термоядерных боеприпасов.
В качестве исходных элементов синтеза используется смесь изотопов водорода – дейтерия и трития, поэтому такой боеприпас иногда называют водородным.
В результате слияния ядер дейтерия и трития образуется новый химический элемент – гелий, и освобождается колоссальное количество энергии.

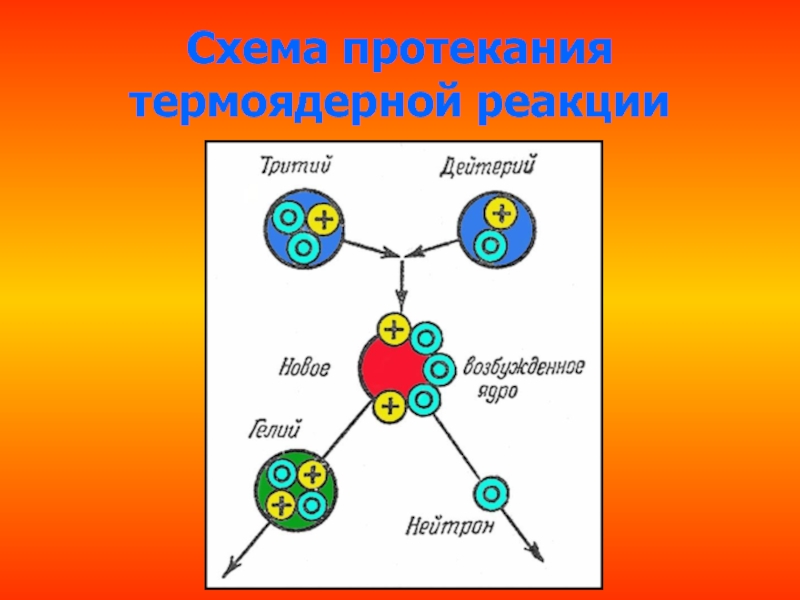

Слайд 28Схема протекания термоядерной реакции
Слайд 30Реакция синтеза не может протекать самопроизвольно. Для этого необходимо сблизить
ядра химических элементов, преодолев силы отталкивания. Такое сближение возможно лишь
при разгоне ядер. Необходимый разгон можно обеспечить, создав температуру в десятки, сотни миллионов градусов, что и происходит на Солнце. В земных условиях такая температура достигается при подрыве ядерного заряда.
Мощность термоядерного взрыва теоретически ограничена лишь объемом смеси дейтерия и трития.
Слайд 31Принципиальная схема первых термоядерных зарядов – «слойка»
1 – сферы из
урана-238; 2 – ядерный заряд; 3 – термоядерное горючее

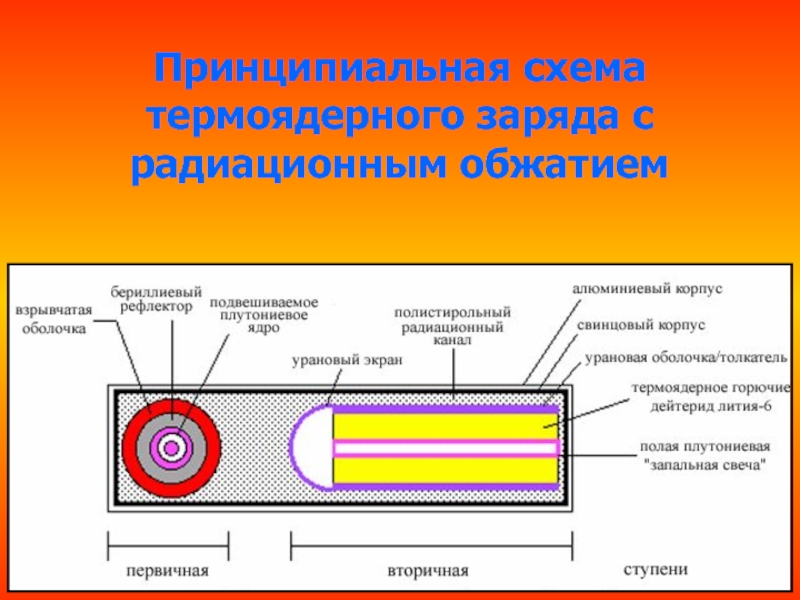

Слайд 33Принципиальная схема термоядерного заряда с радиационным обжатием
Слайд 34После взрыва триггера, рентгеновские лучи, испускаемые из области реакции деления,
распространяются по пластмассовому наполнителю.
Основные составляющие пластмассы: углерод и водород
полностью ионизируются и становятся для излучения прозрачными.
Урановый экран между триггером и капсулой с горючим предотвращает преждевременный нагрев дейтерида лития.
Слайд 35Когда урановая оболочка термоядерного горючего нагревается до состояния плазмы, то
начинается явление абляции – вынос материала оболочки в окружающее пространство
с огромной скоростью, что за счет реактивной силы увеличивает всестороннее давление на термоядерное горючее.
Оказываемое на капсулу давление уменьшает ее диаметр примерно в 30 раз. При этом плотность материала капсулы возрастает в 1000 раз.
Стержень из плутония внутри капсулы при этом приводится в надкритическое состояние. Быстрые нейтроны, в избытке образовавшиеся при делении триггера, замедляются дейтеридом лития до тепловых скоростей и начинают цепную реакцию в стержне.
Этот взрыв вызывает еще большее увеличение давления и температуры в центре капсулы, делая их достаточными для начала термоядерной реакции.
Слайд 36Самый мощный в истории человечества взрыв был произведен 30 октября
1961 г. на полигоне Новая Земля. Выделившаяся при взрыве энергия
была эквивалентна 50 Мт тротила.
Слайд 37Взрыв термоядерной бомбы 30 октября 1961 года на полигоне Новая
Земля.
Слайд 38Мощность ядерных и термоядерных боеприпасов принято выражать через тротиловый эквивалент.
Под тротиловым эквивалентом принимается такое количество тротила, при взрыве которого
выделяется столько же энергии, как при взрыве данного ядерного боеприпаса.
Тротиловый эквивалент выражается в тоннах:
сверхмалый калибр - до 1 кт;
малый калибр - до 10 кт;
средний калибр - до 100 кт;
крупный калибр - до 1 Мт;
сверхкрупный калибр - более 1 Мт.
Слайд 39СРЕДСТВА ДОСТАВКИ ЯДЕРНЫХ БОЕПРИПАСОВ
Слайд 40В зависимости от боевой задачи, характера цели и места ее
расположения могут применяться ядерные боеприпасы различной мощности и, соответственно, различные
средства их доставки.
Наиболее мощным средством, способным доставить ядерный заряд в любую точку земной поверхности, являются межконтинентальные баллистические ракеты – МБР.
Межконтинентальные баллистические ракеты бывают стационарного и мобильного базирования.
Ракеты стационарных комплексов располагаются в подземных взрывозащищенных шахтах, ракеты мобильных комплексов – на колесных многоосных шасси и в железнодорожных составах. Тяжелые МБР несут на себе наиболее мощные заряды – до 5 Мт, и способны преодолевать противоракетную оборону противника выбросом ложных целей и маневрированием на конечном участке траектории.
Круговое вероятное отклонение американской МБР типа «Минитмен-3» составляет 320 метров при дальности полета 13 тысяч километров.

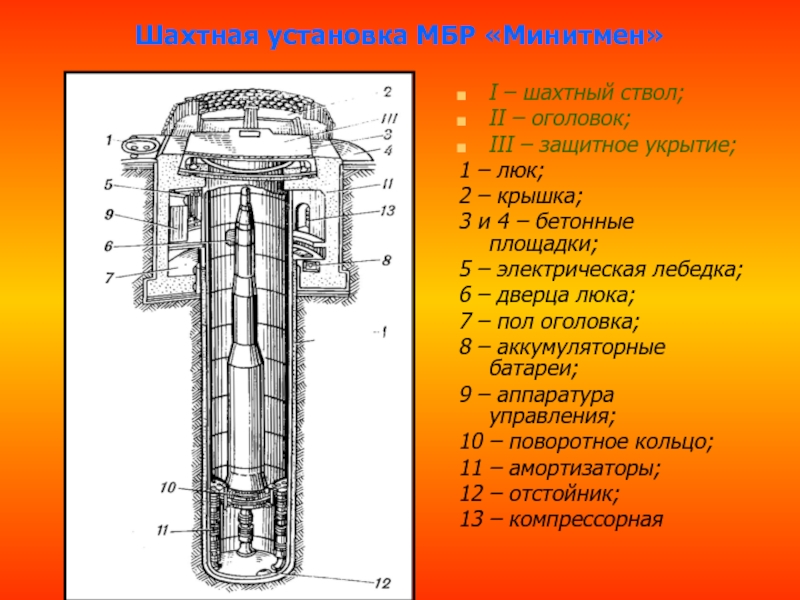

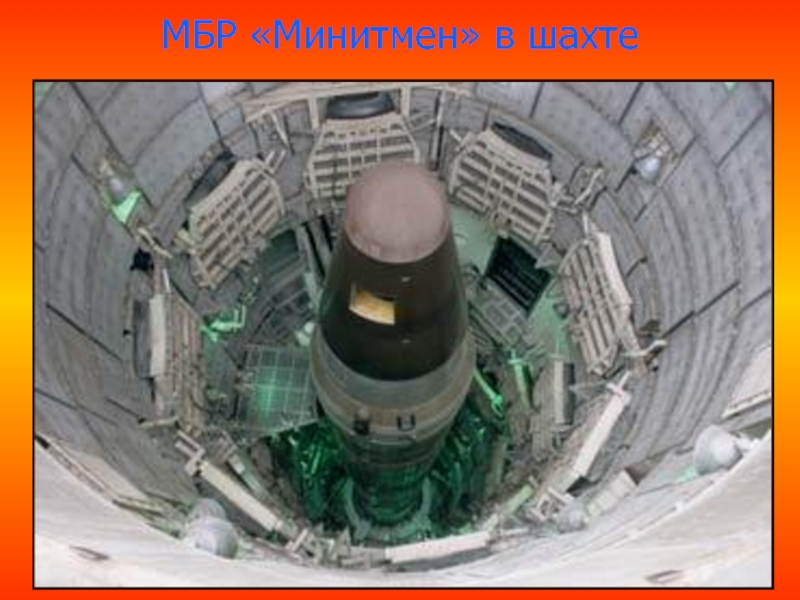

Слайд 41Шахтная установка МБР «Минитмен»
I – шахтный ствол;
II – оголовок;
III – защитное укрытие;
1 – люк;
2 – крышка;
3 и 4 – бетонные площадки;
5 – электрическая лебедка;
6 – дверца люка;
7 – пол оголовка;
8 – аккумуляторные батареи;
9 – аппаратура управления;
10 – поворотное кольцо;
11 – амортизаторы;
12 – отстойник;
13 – компрессорная
Слайд 43Пуск баллистической ракеты из шахты

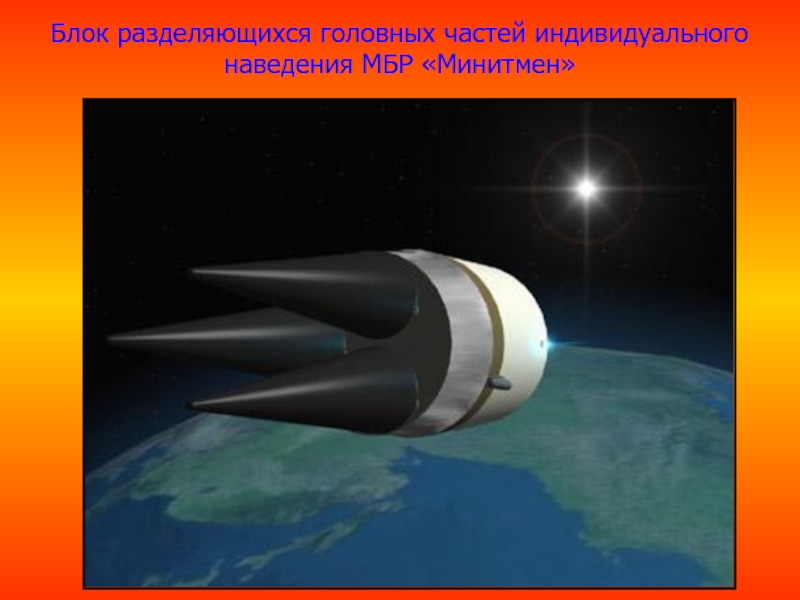

Слайд 44Блок разделяющихся головных частей индивидуального наведения МБР «Минитмен»
Слайд 45Российская межконтинентальная баллистическая ракета РС-12М «Тополь»
Слайд 46Межконтинентальные баллистические ракеты

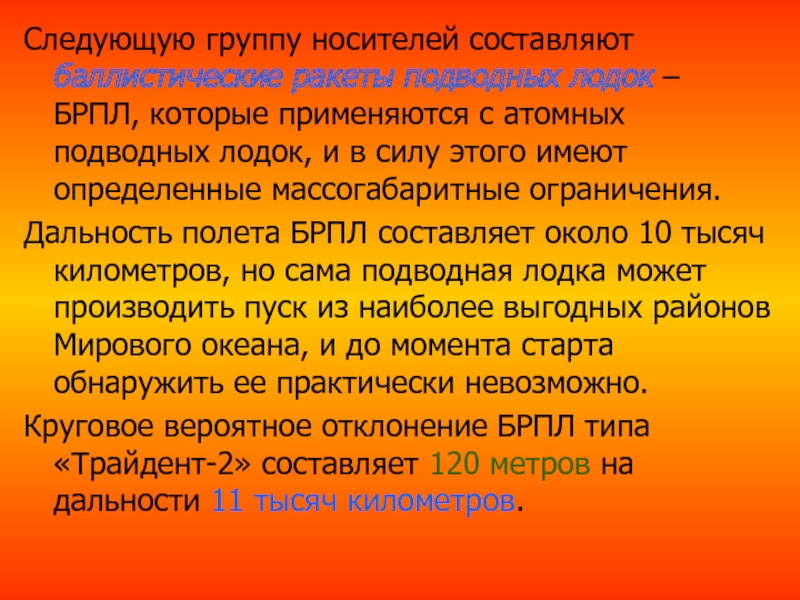

Слайд 47Следующую группу носителей составляют баллистические ракеты подводных лодок – БРПЛ,
которые применяются с атомных подводных лодок, и в силу этого
имеют определенные массогабаритные ограничения.
Дальность полета БРПЛ составляет около 10 тысяч километров, но сама подводная лодка может производить пуск из наиболее выгодных районов Мирового океана, и до момента старта обнаружить ее практически невозможно.
Круговое вероятное отклонение БРПЛ типа «Трайдент-2» составляет 120 метров на дальности 11 тысяч километров.

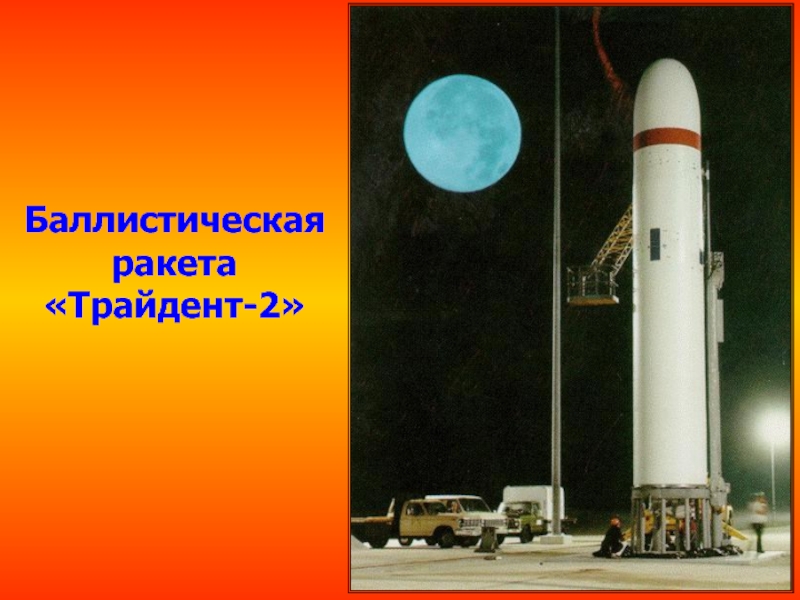

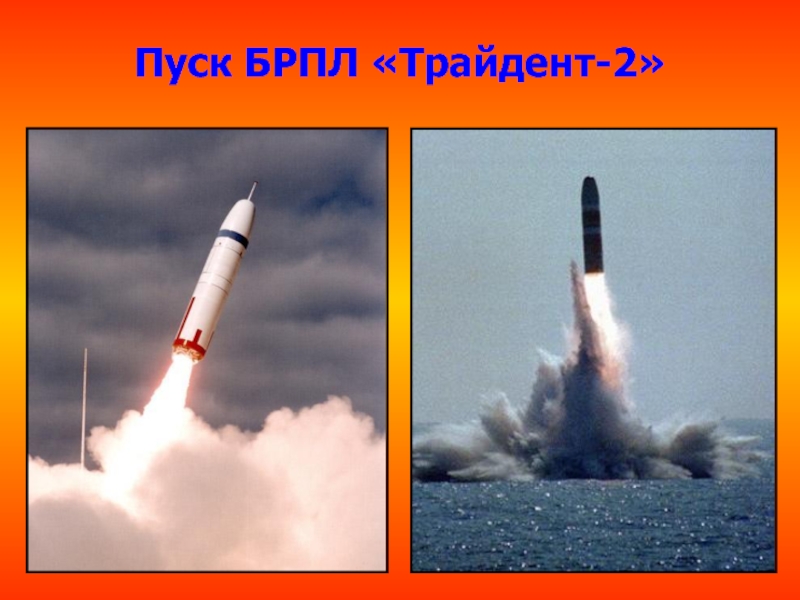

Слайд 48Баллистическая ракета «Трайдент-2»
Слайд 49Размещение ракеты в корпусе подводной лодки

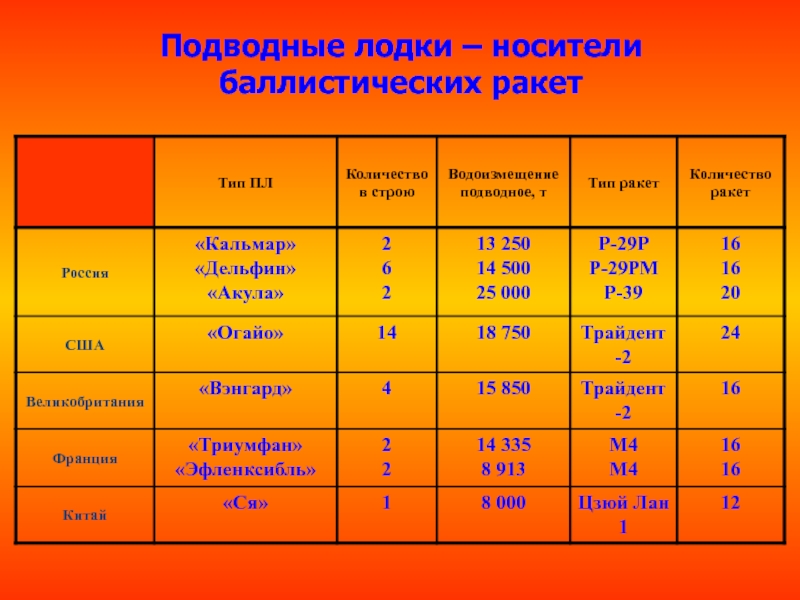

Слайд 51Подводные лодки – носители баллистических ракет

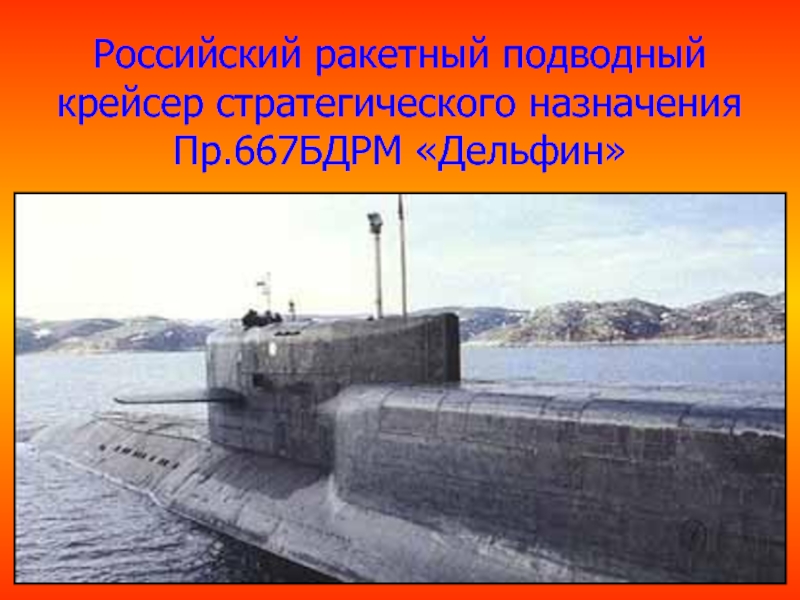

Слайд 52Российский ракетный подводный крейсер стратегического назначения Пр.941 «Акула»
Слайд 53Российский ракетный подводный крейсер стратегического назначения Пр.667БДРМ «Дельфин»

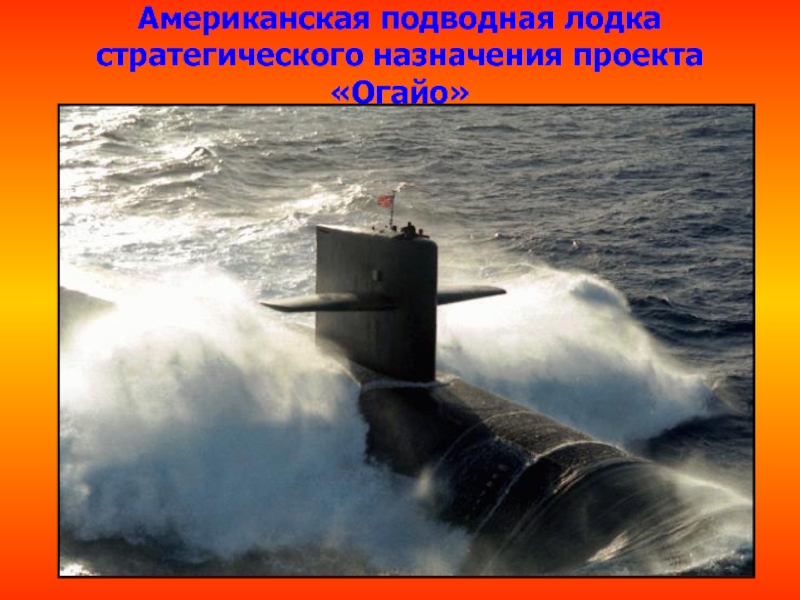

Слайд 54Американская подводная лодка стратегического назначения проекта «Огайо»

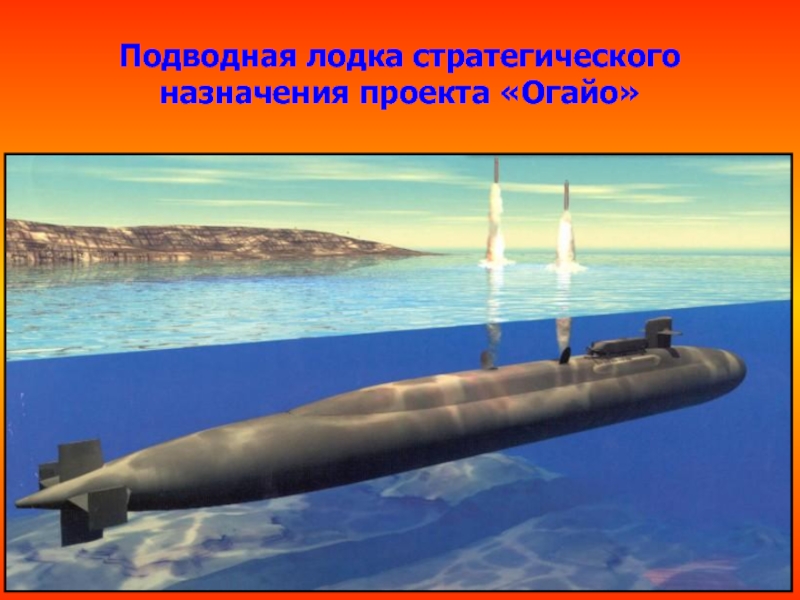

Слайд 55Подводная лодка стратегического назначения проекта «Огайо»
Слайд 56Подводная лодка стратегического назначения проекта «Огайо»
Слайд 57Следующим по мощности и дальности полета средством применения ядерного оружия
являются крылатые ракеты воздушного (КРВБ) и морского базирования (КРМБ).
Крылатые
ракеты воздушного базирования применяются стратегическими бомбардировщиками, ракеты морского базирования – надводными кораблями и подводными лодками.
Слайд 60Дальность полета крылатых ракет колеблется от 2 до 4 тысяч
километров, ядерный заряд на них менее мощный, но благодаря более
совершенным системам наведения, круговое вероятное отклонение крылатых ракет намного меньше, у американской ракеты AGM-86 оно равно всего лишь 30 метрам.
Слайд 61Пуск крылатой ракеты с ядерной боеголовкой подводной лодкой
Слайд 62Пуск крылатой ракеты крейсером «Тикондерога»
Слайд 63Пуск крылатой ракеты дальним бомбардировщиком Ту-160

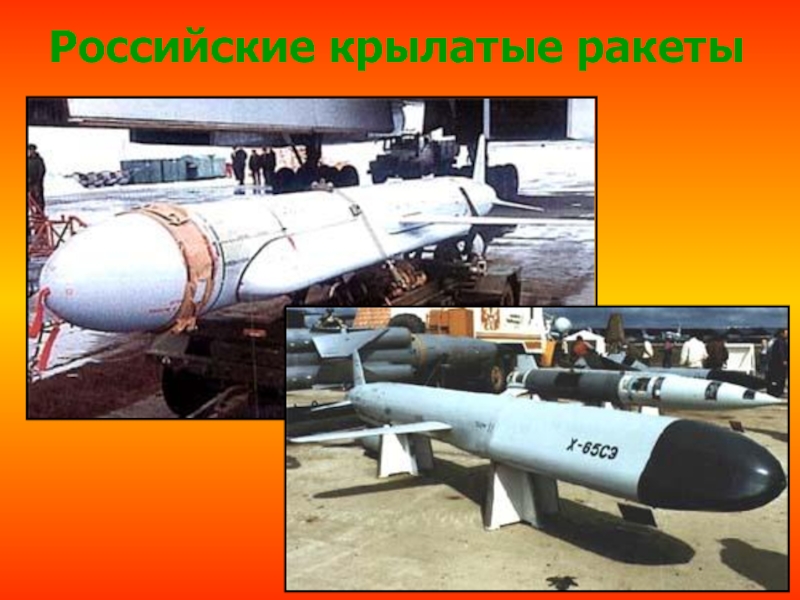

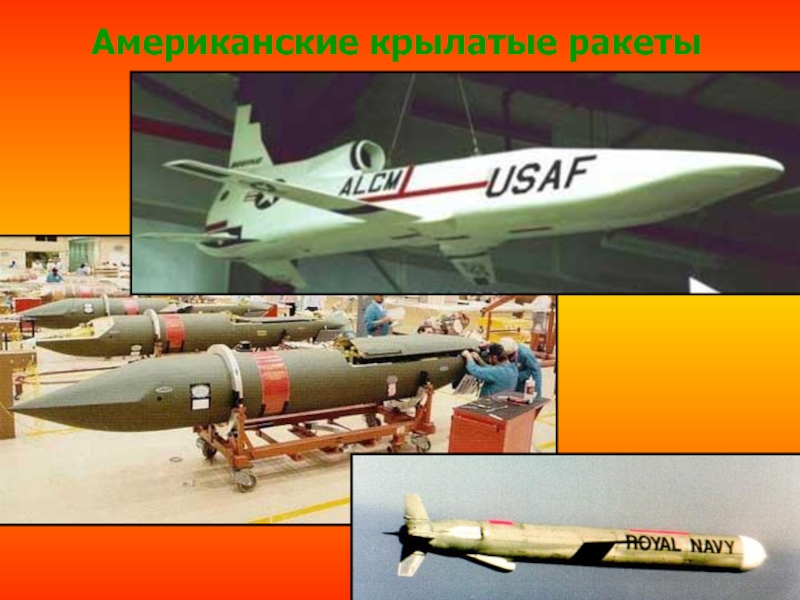

Слайд 64Крылатые ракеты наземного, воздушного и морского базирования

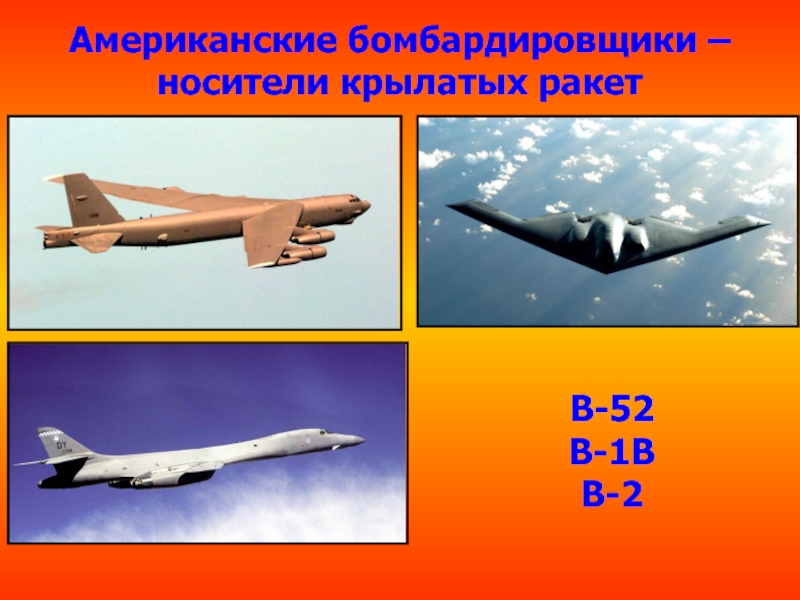

Слайд 65Американские бомбардировщики – носители крылатых ракет
В-52
В-1В
В-2
Слайд 66Подвеска крылатых ракет под крылом В-52
Слайд 67Средством применения ядерного оружия в интересах фронтового и армейского командования
являются оперативно-тактические и тактические ракеты, которые запускаются с наземных носителей.
Дальность полета оперативно-тактических ракет в пределах 300 километров, тактических ракет – в пределах 150 километров.
Мощность зарядов таких ракет невелика, но и точность попадания достаточно высока, так российская тактическая ракета 9К79 «Точка-У» при дальности полета 150 километров дает отклонение в 15 метров.
Ракета комплекса «Искандер»

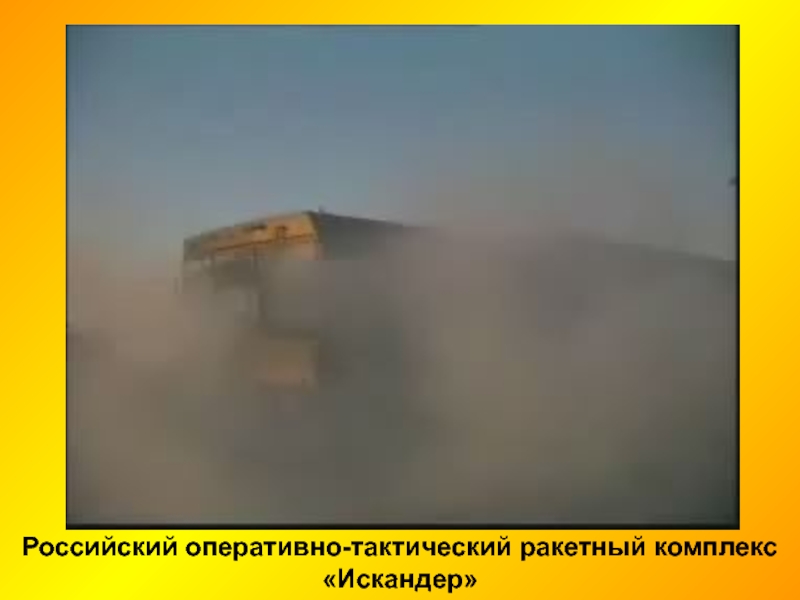

Слайд 68Российский оперативно-тактический ракетный комплекс «Искандер»
Слайд 69Российский тактический ракетный комплекс «Точка»
Слайд 70Оперативно-тактические и тактические ракеты

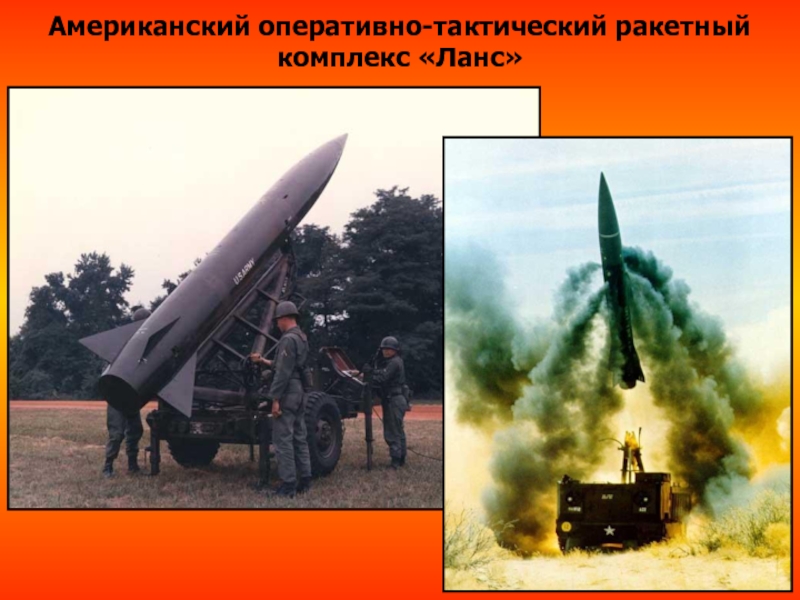

Слайд 71Американский оперативно-тактический ракетный комплекс «Ланс»

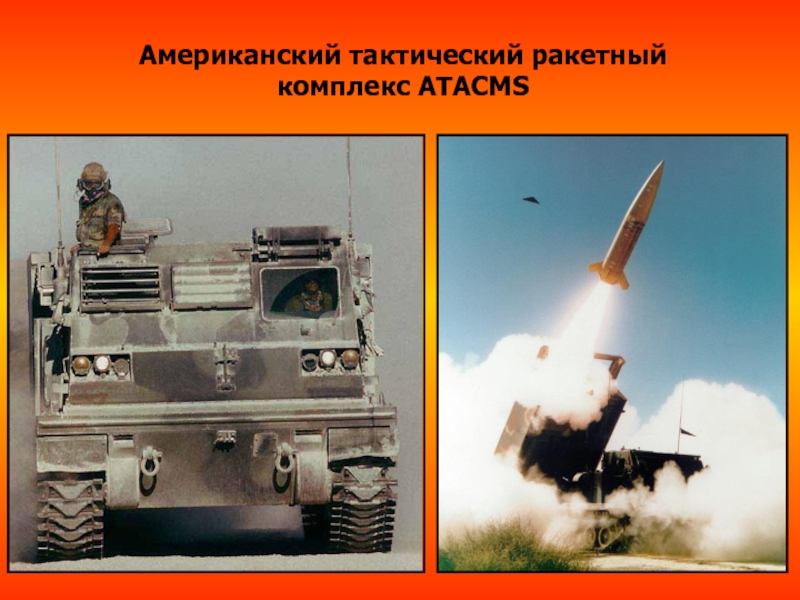

Слайд 72Американский тактический ракетный комплекс ATACMS
Слайд 73Кроме того, ядерные заряды применяются на некоторых зенитных управляемых ракетах
в системах противоракетной обороны, и на торпедах, предназначенных для уничтожения
подводных лодок.
В тактических и оперативно-тактических целях продолжают использовать авиационные ядерные бомбы, которые применяются бомбардировщиками и истребителями-бомбардировщиками.
Американский стратегический бомбардировщик В-2 в полете
Бомбардировщики F-117A и F-111

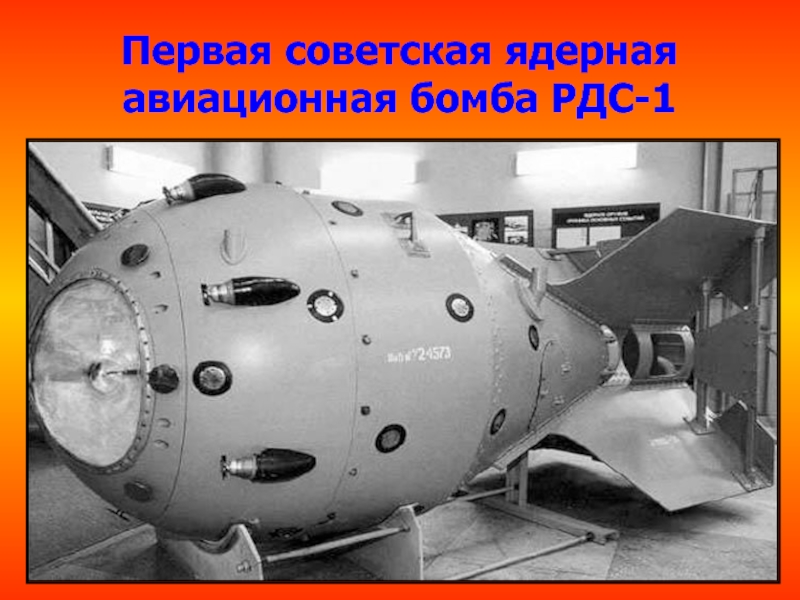

Слайд 74Первая советская ядерная авиационная бомба РДС-1

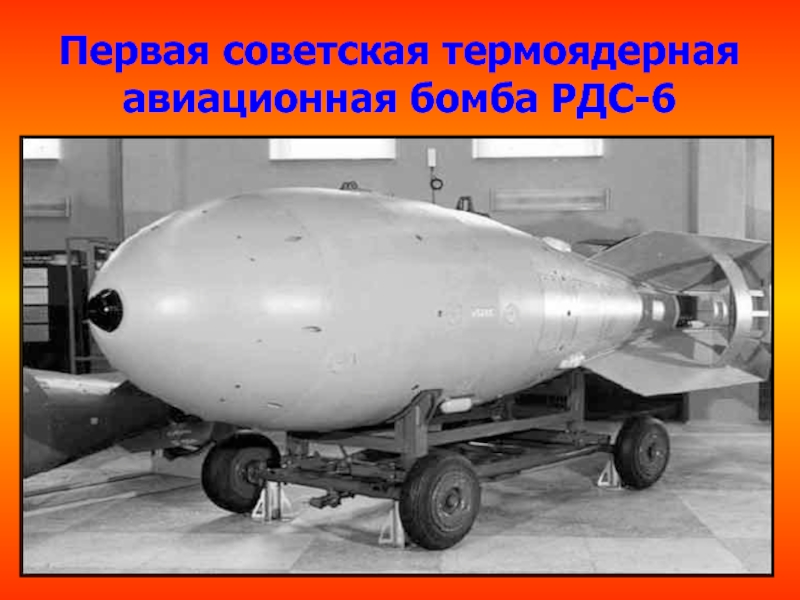

Слайд 75Первая советская термоядерная авиационная бомба РДС-6

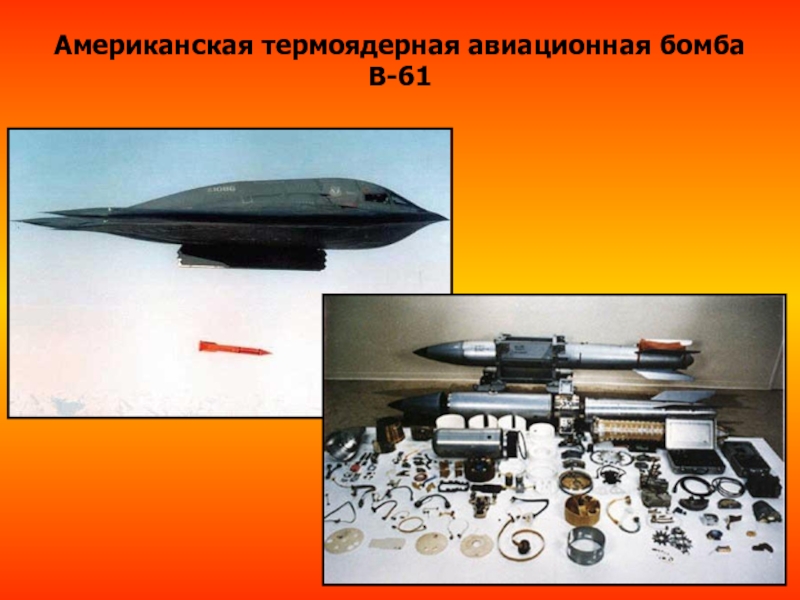

Слайд 76Американская термоядерная авиационная бомба В-61

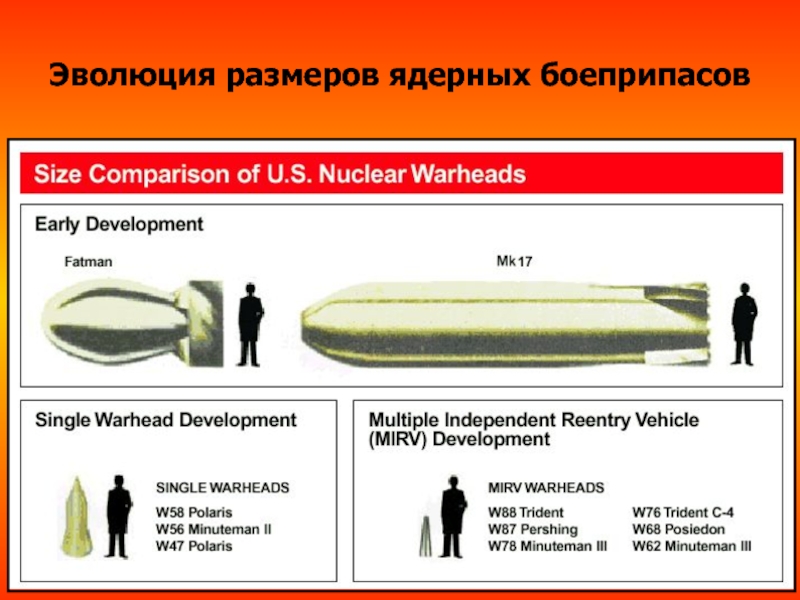

Слайд 77Эволюция размеров ядерных боеприпасов
Слайд 78Сверхмалые заряды могут применяться и ствольной артиллерией с калибром ствола
не менее 152-мм. Дальность стрельбы ядерными снарядами может достигать 40
километров.

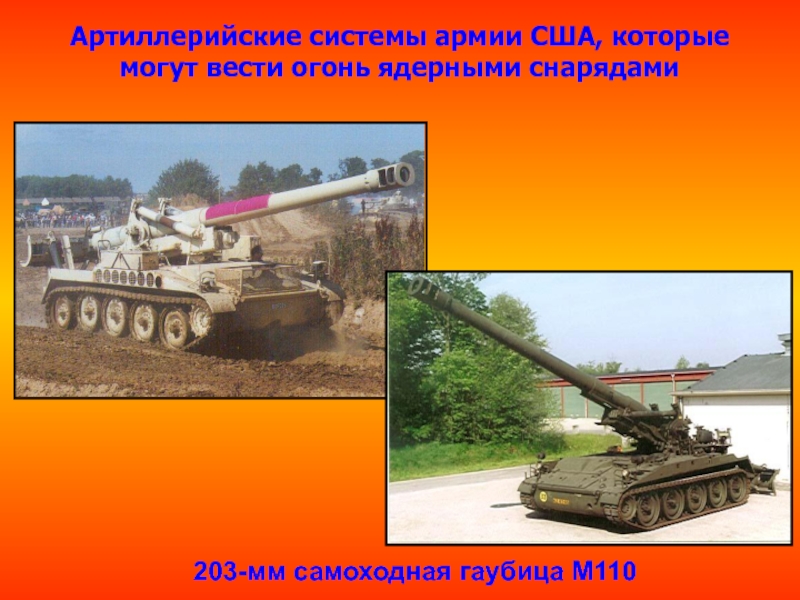

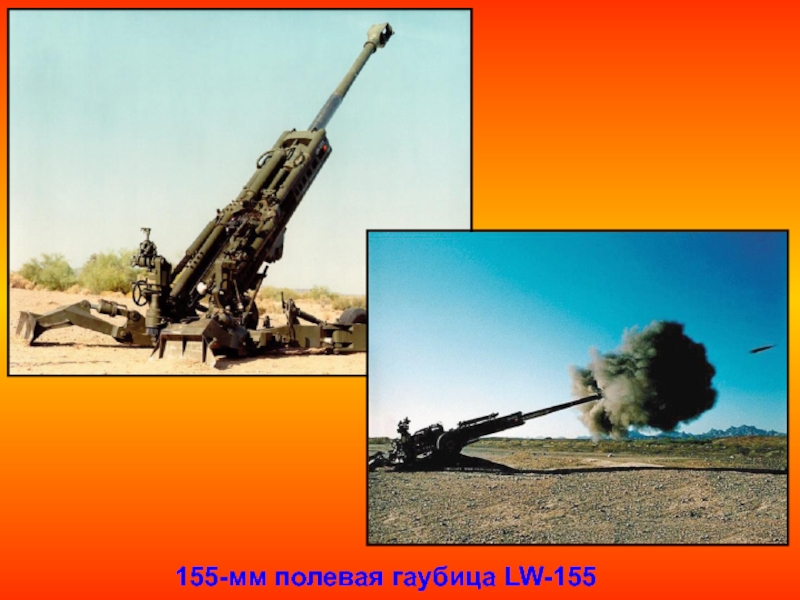

Слайд 79Артиллерийские системы армии США, которые могут вести огонь ядерными снарядами
203-мм

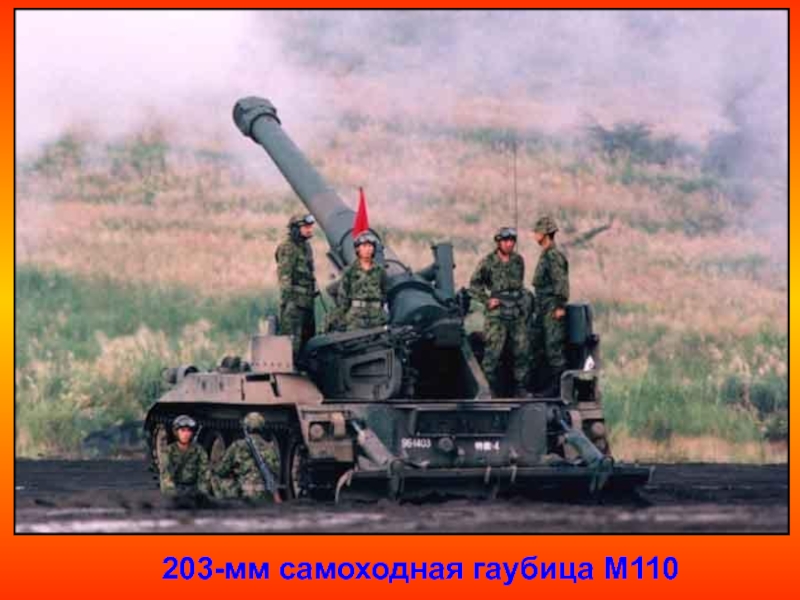

самоходная гаубица М110
Слайд 81Применение артиллерийских боеприпасов с ядерным зарядом
Слайд 84155-мм самоходная гаубица М-109А6

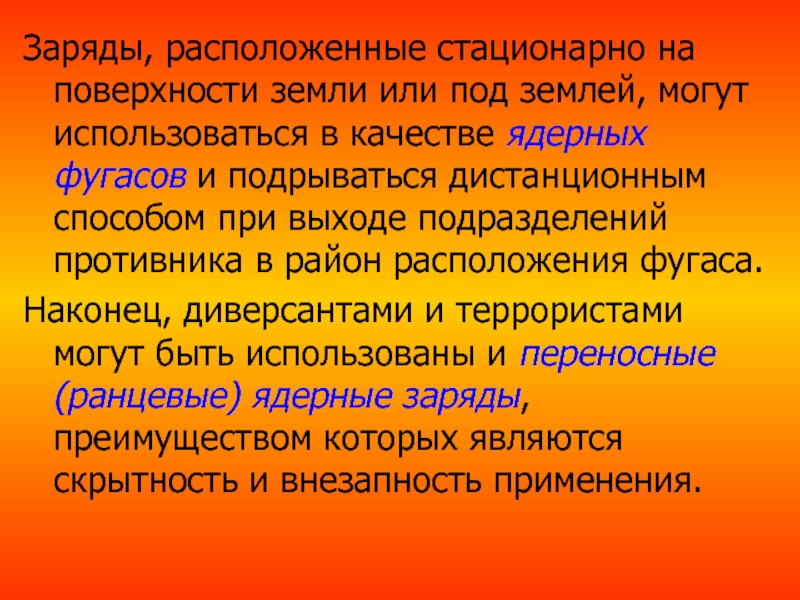

Слайд 85Заряды, расположенные стационарно на поверхности земли или под землей, могут
использоваться в качестве ядерных фугасов и подрываться дистанционным способом при
выходе подразделений противника в район расположения фугаса.
Наконец, диверсантами и террористами могут быть использованы и переносные (ранцевые) ядерные заряды, преимуществом которых являются скрытность и внезапность применения.

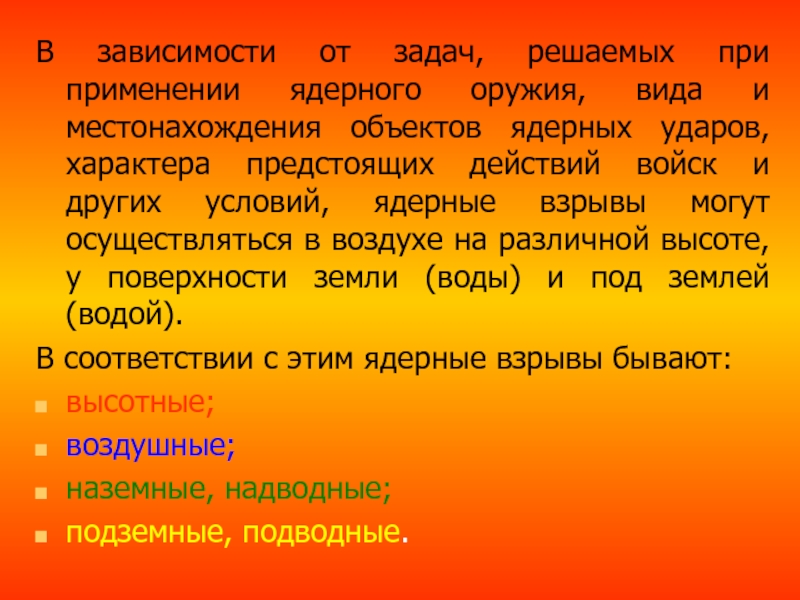

Слайд 87В зависимости от задач, решаемых при применении ядерного оружия, вида
и местонахождения объектов ядерных ударов, характера предстоящих действий войск и
других условий, ядерные взрывы могут осуществляться в воздухе на различной высоте, у поверхности земли (воды) и под землей (водой).
В соответствии с этим ядерные взрывы бывают:
высотные;
воздушные;
наземные, надводные;
подземные, подводные.

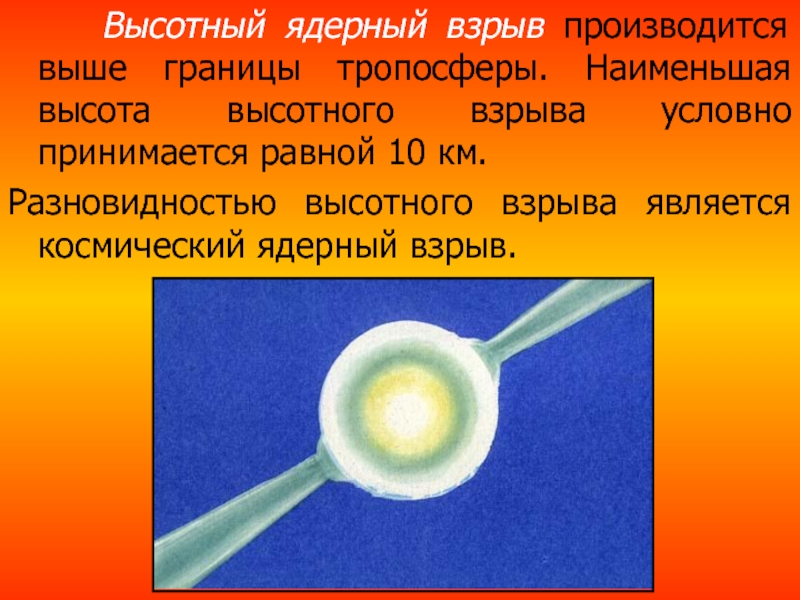

Слайд 88 Высотный ядерный взрыв производится выше границы тропосферы.
Наименьшая высота высотного взрыва условно принимается равной 10 км.
Разновидностью
высотного взрыва является космический ядерный взрыв.

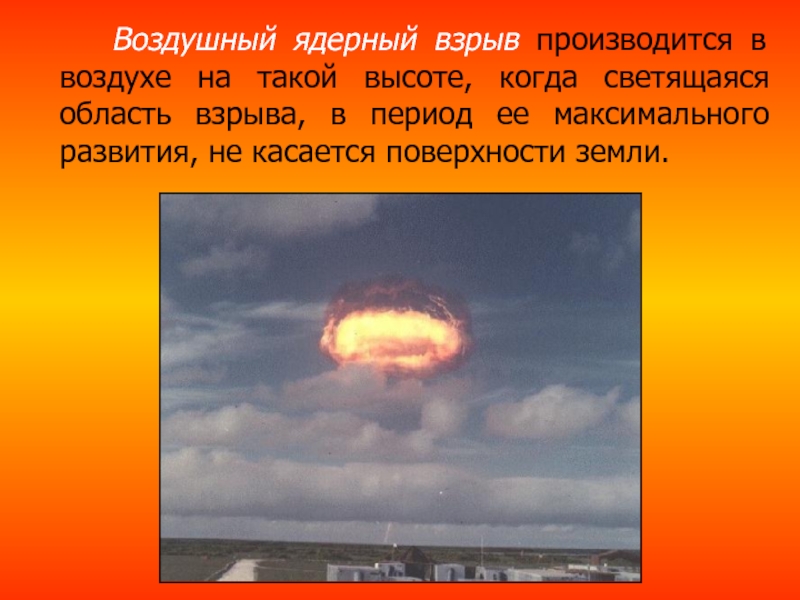

Слайд 89 Воздушный ядерный взрыв производится в воздухе на
такой высоте, когда светящаяся область взрыва, в период ее максимального
развития, не касается поверхности земли.
Слайд 91Наземный ядерный взрыв производится на поверхности земли или в воздухе
на небольшой высоте, при этом светящаяся область касается поверхности и
имеет форму полусферы.
Слайд 93 Подземный ядерный взрыв производится на некоторой глубине в
земле. При таком взрыве светящаяся область может не наблюдаться и
характерного грибовидного облака, как правило, не образуется.
Слайд 94В месте взрыва образуется большая воронка, из воронки выбрасывается огромное
количество грунта, перемешанного с радиоактивными веществами.

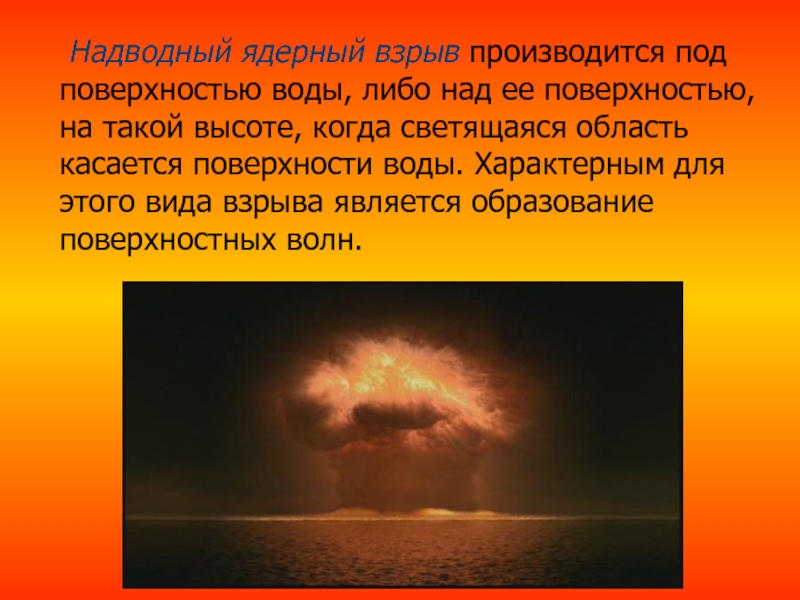

Слайд 95 Надводный ядерный взрыв производится под поверхностью воды, либо
над ее поверхностью, на такой высоте, когда светящаяся область касается
поверхности воды. Характерным для этого вида взрыва является образование поверхностных волн.
Слайд 96Подводный ядерный взрыв производится в воде на той или иной
глубине. При таком взрыве вспышку и светящуюся область, как правило,
не видно. При подводном взрыве на небольшой глубине над поверхностью воды поднимается столб воды, достигающий высоты более километра.
