Оптимизация локальных сетей 2

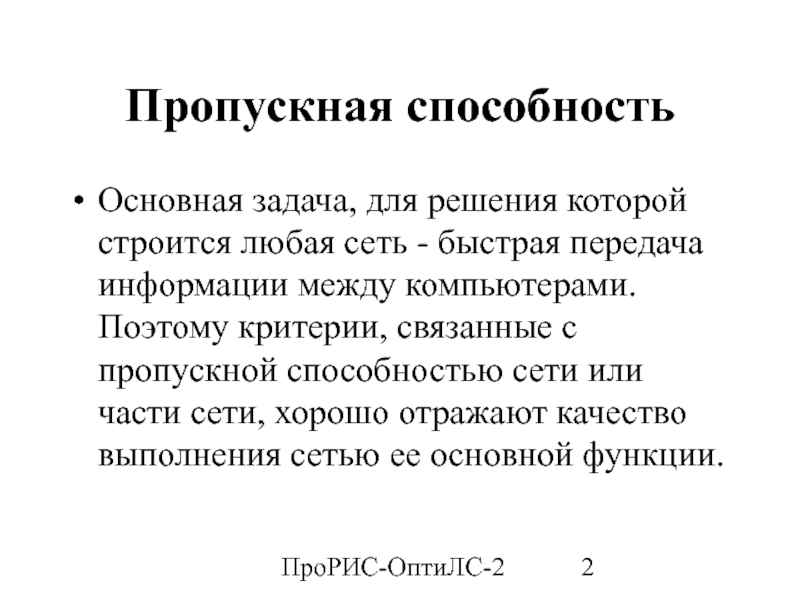

- быстрая передача информации между компьютерами. Поэтому критерии, связанные с

пропускной способностью сети или части сети, хорошо отражают качество выполнения сетью ее основной функции.

как и в случае критериев класса "время реакции". Эти варианты

могут отличаться друг от друга: выбранной единицей измерения количества передаваемой информации, характером учитываемых данных - только пользовательские или же пользовательские вместе со служебными, количеством точек измерения передаваемого трафика, способом усреднения результатов на сеть в целом.
Рассмотрим различные способы построения критерия пропускной способности более подробно.

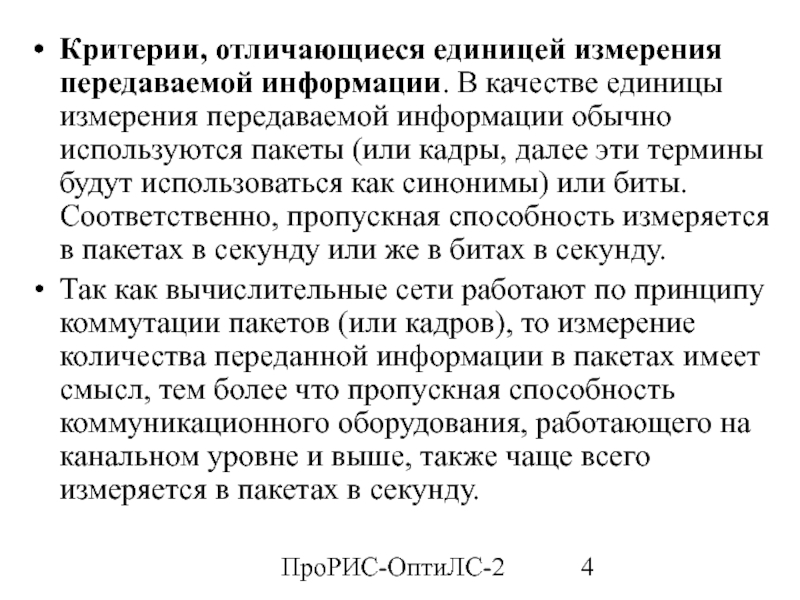

передаваемой информации обычно используются пакеты (или кадры, далее эти термины

будут использоваться как синонимы) или биты. Соответственно, пропускная способность измеряется в пакетах в секунду или же в битах в секунду.
Так как вычислительные сети работают по принципу коммутации пакетов (или кадров), то измерение количества переданной информации в пакетах имеет смысл, тем более что пропускная способность коммуникационного оборудования, работающего на канальном уровне и выше, также чаще всего измеряется в пакетах в секунду.

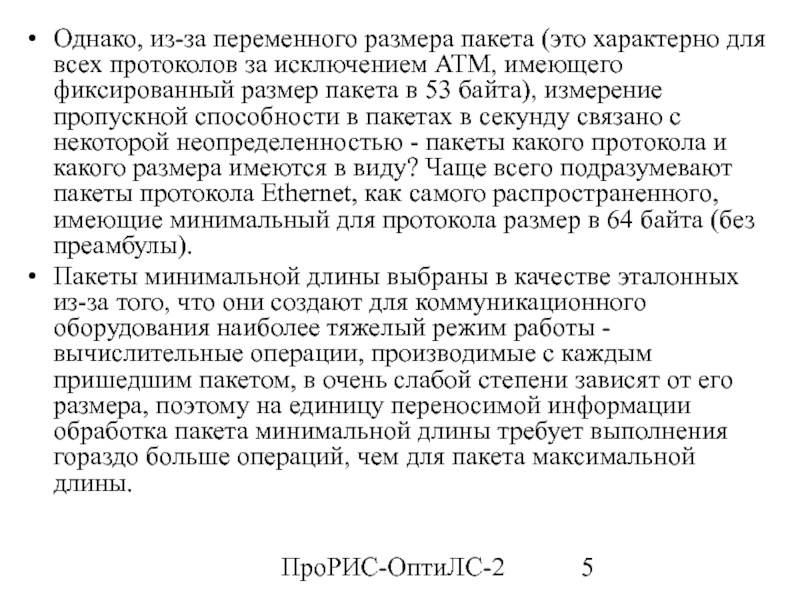

за исключением АТМ, имеющего фиксированный размер пакета в 53 байта),

измерение пропускной способности в пакетах в секунду связано с некоторой неопределенностью - пакеты какого протокола и какого размера имеются в виду? Чаще всего подразумевают пакеты протокола Ethernet, как самого распространенного, имеющие минимальный для протокола размер в 64 байта (без преамбулы).
Пакеты минимальной длины выбраны в качестве эталонных из-за того, что они создают для коммуникационного оборудования наиболее тяжелый режим работы - вычислительные операции, производимые с каждым пришедшим пакетом, в очень слабой степени зависят от его размера, поэтому на единицу переносимой информации обработка пакета минимальной длины требует выполнения гораздо больше операций, чем для пакета максимальной длины.

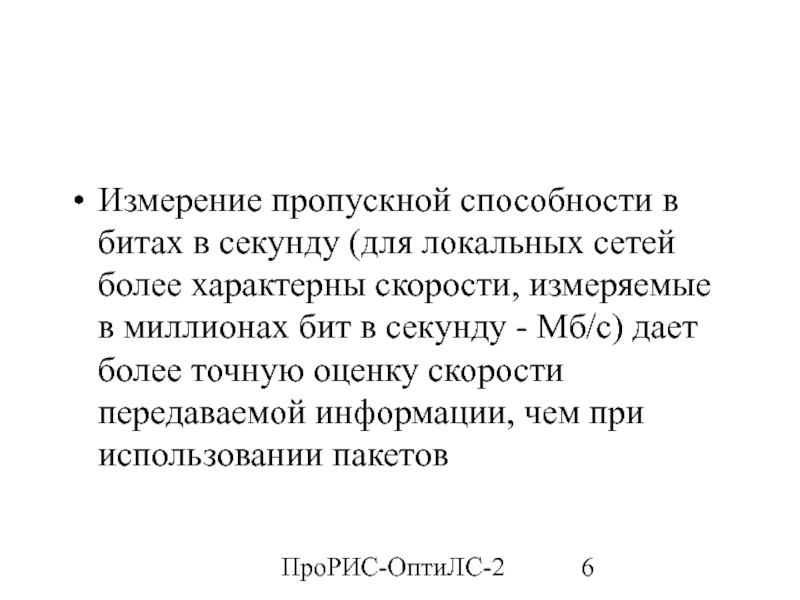

более характерны скорости, измеряемые в миллионах бит в секунду -

Мб/c) дает более точную оценку скорости передаваемой информации, чем при использовании пакетов

переносящий служебную информацию, и поле данных, в котором переносится информация,

считающаяся для данного протокола пользовательской.

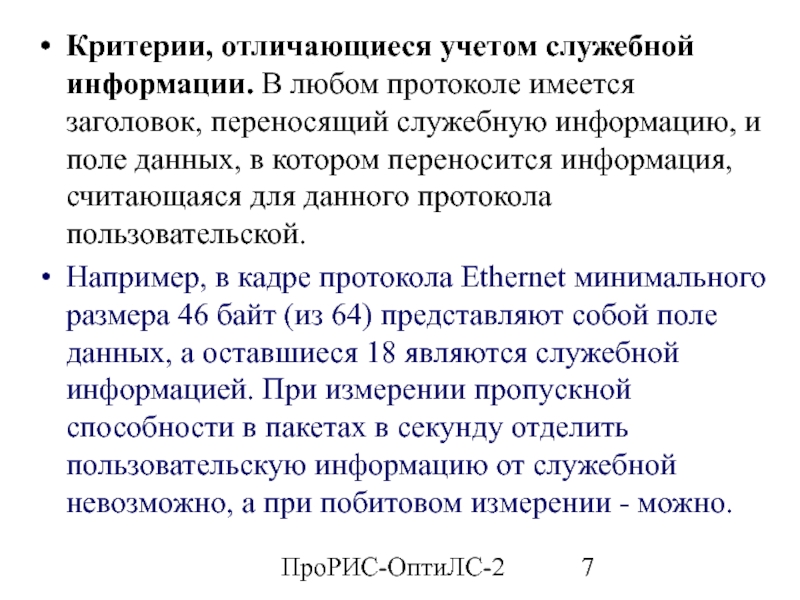

Например, в кадре протокола Ethernet минимального размера 46 байт (из 64) представляют собой поле данных, а оставшиеся 18 являются служебной информацией. При измерении пропускной способности в пакетах в секунду отделить пользовательскую информацию от служебной невозможно, а при побитовом измерении - можно.

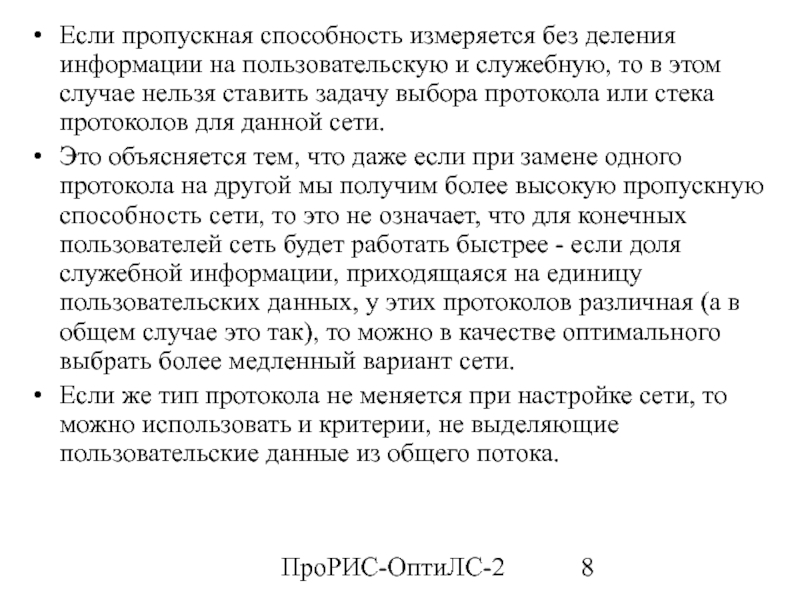

служебную, то в этом случае нельзя ставить задачу выбора протокола

или стека протоколов для данной сети.
Это объясняется тем, что даже если при замене одного протокола на другой мы получим более высокую пропускную способность сети, то это не означает, что для конечных пользователей сеть будет работать быстрее - если доля служебной информации, приходящаяся на единицу пользовательских данных, у этих протоколов различная (а в общем случае это так), то можно в качестве оптимального выбрать более медленный вариант сети.
Если же тип протокола не меняется при настройке сети, то можно использовать и критерии, не выделяющие пользовательские данные из общего потока.

измерять как раз пропускную способность по пользовательским данным.

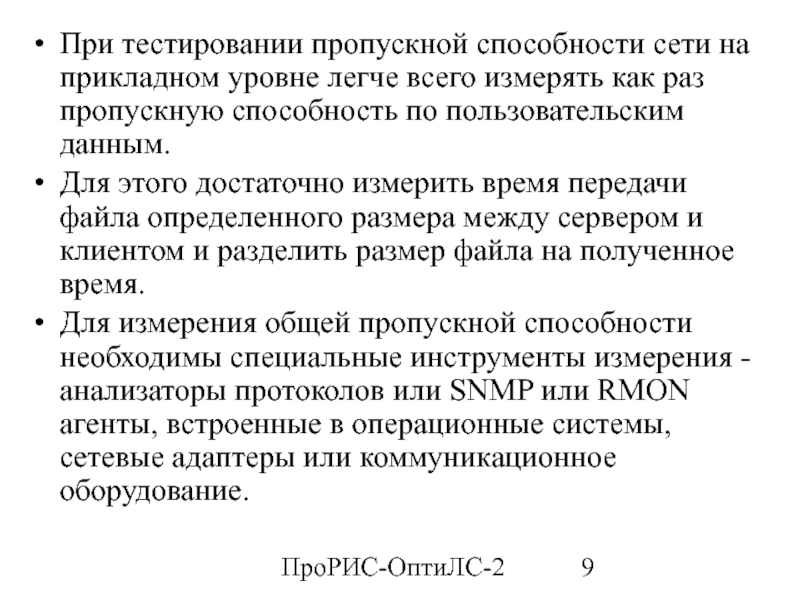

Для этого

достаточно измерить время передачи файла определенного размера между сервером и клиентом и разделить размер файла на полученное время.
Для измерения общей пропускной способности необходимы специальные инструменты измерения - анализаторы протоколов или SNMP или RMON агенты, встроенные в операционные системы, сетевые адаптеры или коммуникационное оборудование.

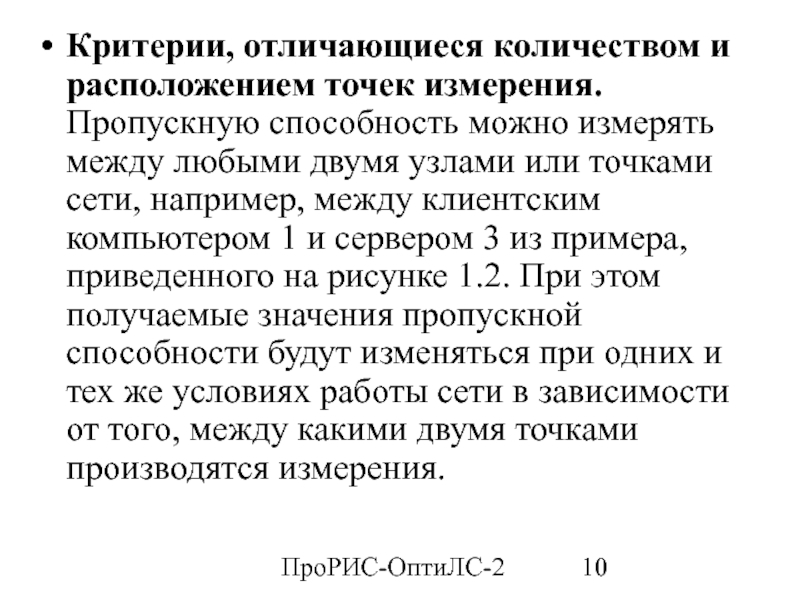

измерять между любыми двумя узлами или точками сети, например, между

клиентским компьютером 1 и сервером 3 из примера, приведенного на рисунке 1.2. При этом получаемые значения пропускной способности будут изменяться при одних и тех же условиях работы сети в зависимости от того, между какими двумя точками производятся измерения.

и серверов, то полную характеристику пропускной способности сети дает набор

пропускных способностей, измеренных для различных сочетаний взаимодействующих компьютеров - так называемая матрица трафика узлов сети.
Существуют специальные средства измерения, которые фиксируют матрицу трафика для каждого узла сети.

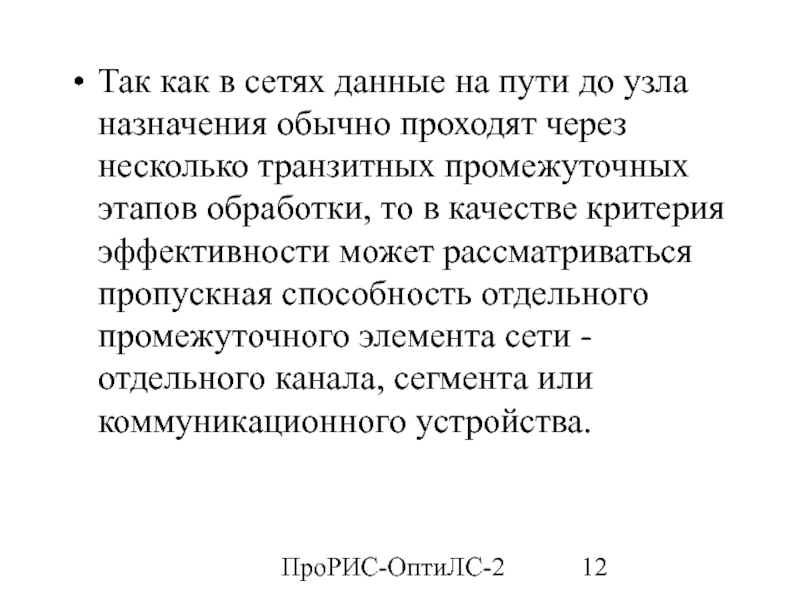

обычно проходят через несколько транзитных промежуточных этапов обработки, то в

качестве критерия эффективности может рассматриваться пропускная способность отдельного промежуточного элемента сети - отдельного канала, сегмента или коммуникационного устройства.

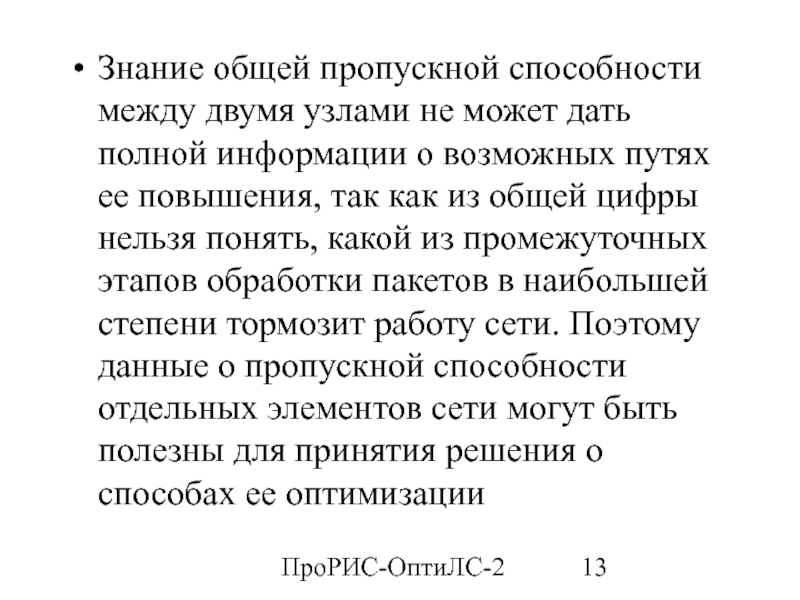

полной информации о возможных путях ее повышения, так как из

общей цифры нельзя понять, какой из промежуточных этапов обработки пакетов в наибольшей степени тормозит работу сети. Поэтому данные о пропускной способности отдельных элементов сети могут быть полезны для принятия решения о способах ее оптимизации

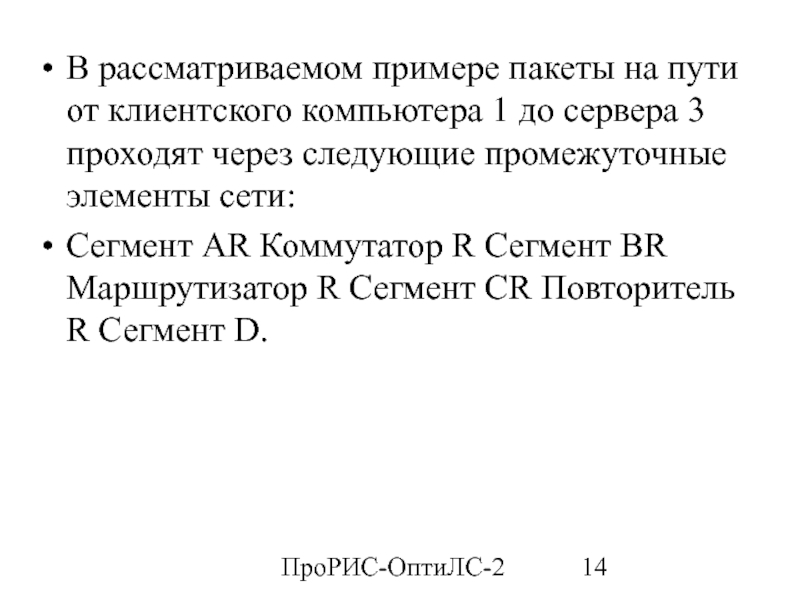

до сервера 3 проходят через следующие промежуточные элементы сети:
Сегмент

АR Коммутатор R Сегмент ВR Маршрутизатор R Сегмент СR Повторитель R Сегмент D.

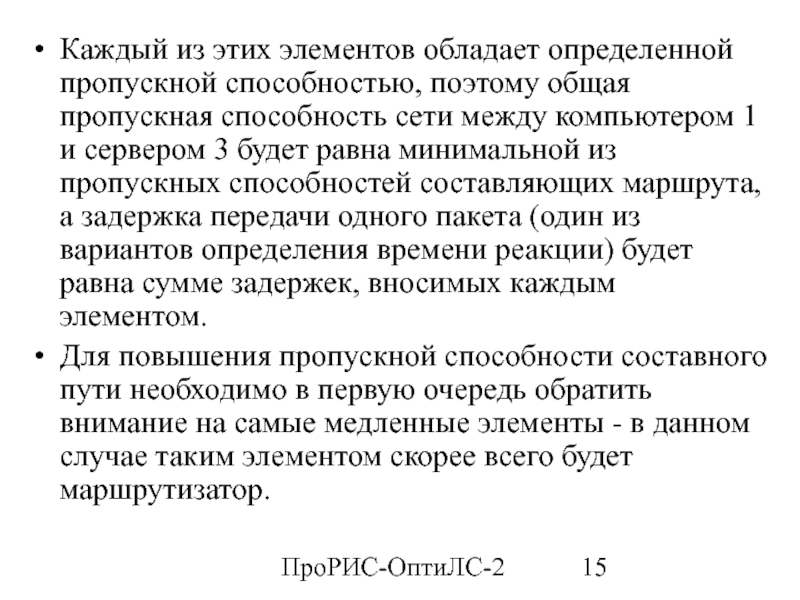

пропускная способность сети между компьютером 1 и сервером 3 будет

равна минимальной из пропускных способностей составляющих маршрута, а задержка передачи одного пакета (один из вариантов определения времени реакции) будет равна сумме задержек, вносимых каждым элементом.
Для повышения пропускной способности составного пути необходимо в первую очередь обратить внимание на самые медленные элементы - в данном случае таким элементом скорее всего будет маршрутизатор.

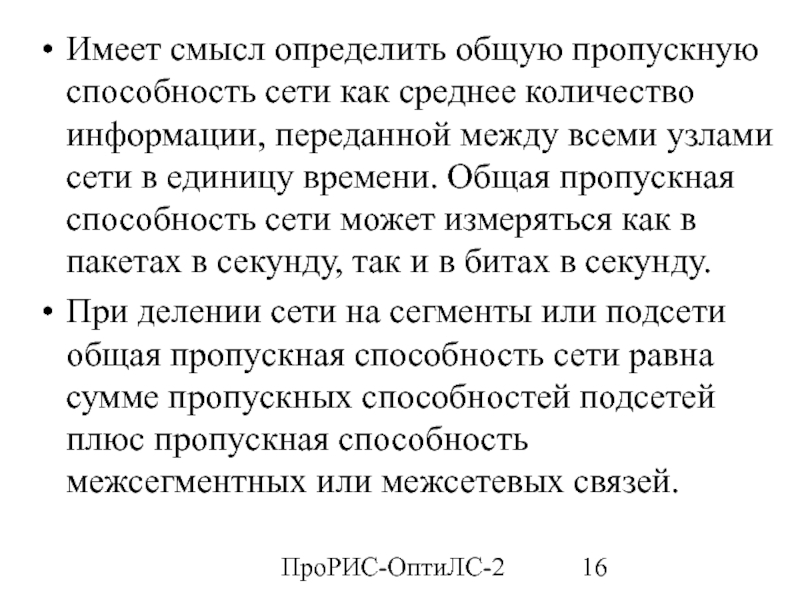

информации, переданной между всеми узлами сети в единицу времени. Общая

пропускная способность сети может измеряться как в пакетах в секунду, так и в битах в секунду.
При делении сети на сегменты или подсети общая пропускная способность сети равна сумме пропускных способностей подсетей плюс пропускная способность межсегментных или межсетевых связей.

- способность правильно функционировать в течение продолжительного периода времени.
Это

свойство имеет три составляющих: собственно надежность, готовность и удобство обслуживания.

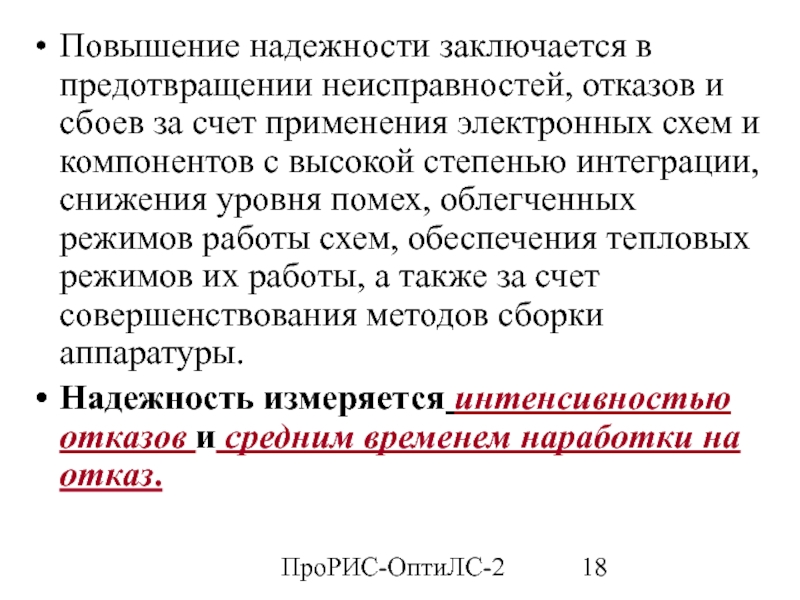

счет применения электронных схем и компонентов с высокой степенью интеграции,

снижения уровня помех, облегченных режимов работы схем, обеспечения тепловых режимов их работы, а также за счет совершенствования методов сборки аппаратуры.
Надежность измеряется интенсивностью отказов и средним временем наработки на отказ.

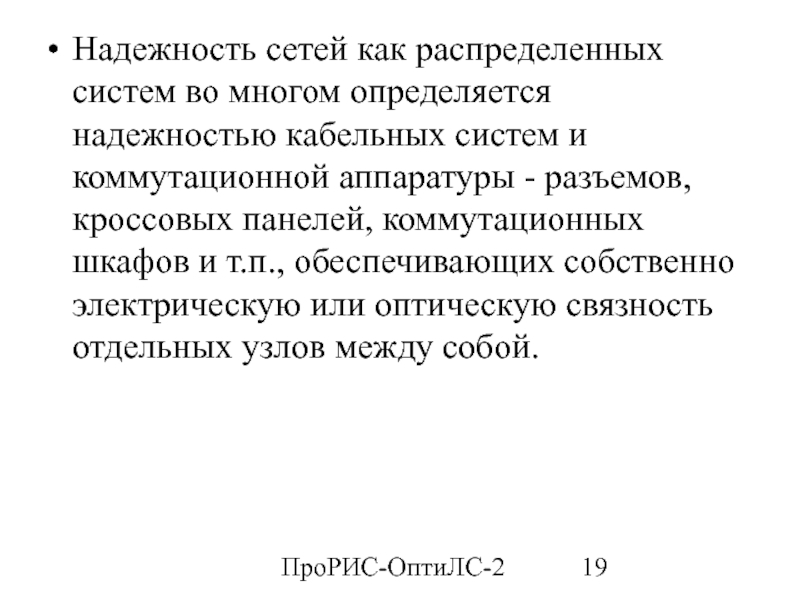

систем и коммутационной аппаратуры - разъемов, кроссовых панелей, коммутационных шкафов

и т.п., обеспечивающих собственно электрическую или оптическую связность отдельных узлов между собой.

сбоев на работу системы с помощью средств контроля и коррекции

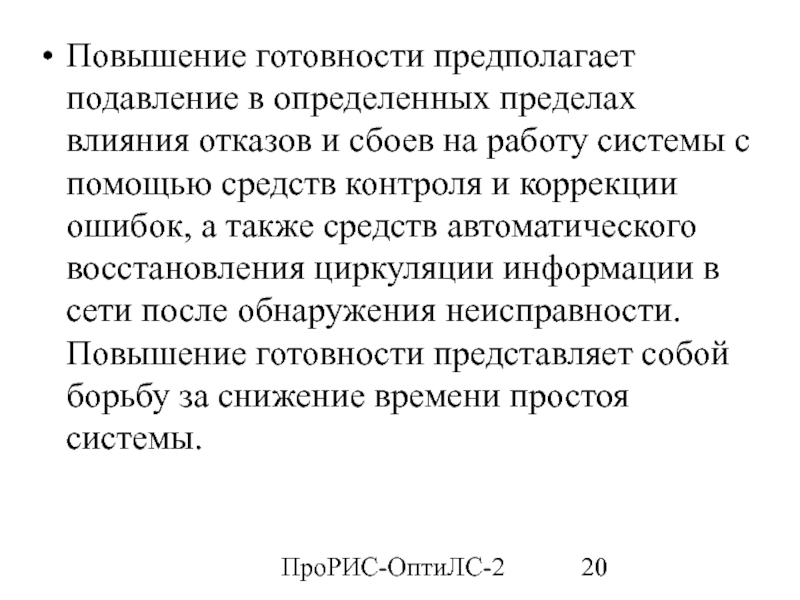

ошибок, а также средств автоматического восстановления циркуляции информации в сети после обнаружения неисправности. Повышение готовности представляет собой борьбу за снижение времени простоя системы.

пребывания системы в работоспособном состоянии и может интерпретироваться как вероятность

нахождения системы в работоспособном состоянии.

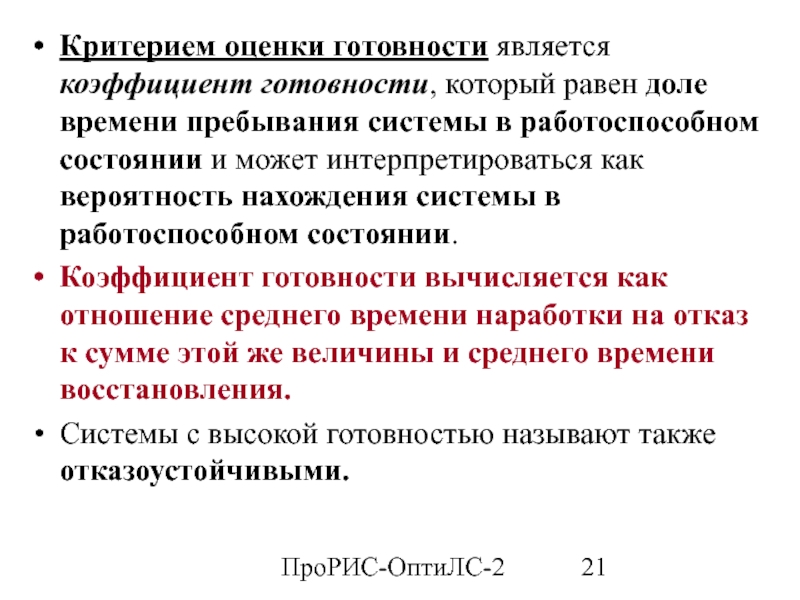

Коэффициент готовности вычисляется как отношение среднего времени наработки на отказ к сумме этой же величины и среднего времени восстановления.
Системы с высокой готовностью называют также отказоустойчивыми.

различные варианты отказоустойчивых архитектур.
Вычислительные сети включают большое количество элементов

различных типов, и для обеспечения отказоустойчивости необходима избыточность по каждому из ключевых элементов сети.
Если рассматривать сеть только как транспортную систему, то избыточность должна существовать для всех магистральных маршрутов сети, то есть маршрутов, являющихся общими для большого количества клиентов сети.

баз данных, Web-серверам, почтовым серверам и т.п.
Поэтому для организации

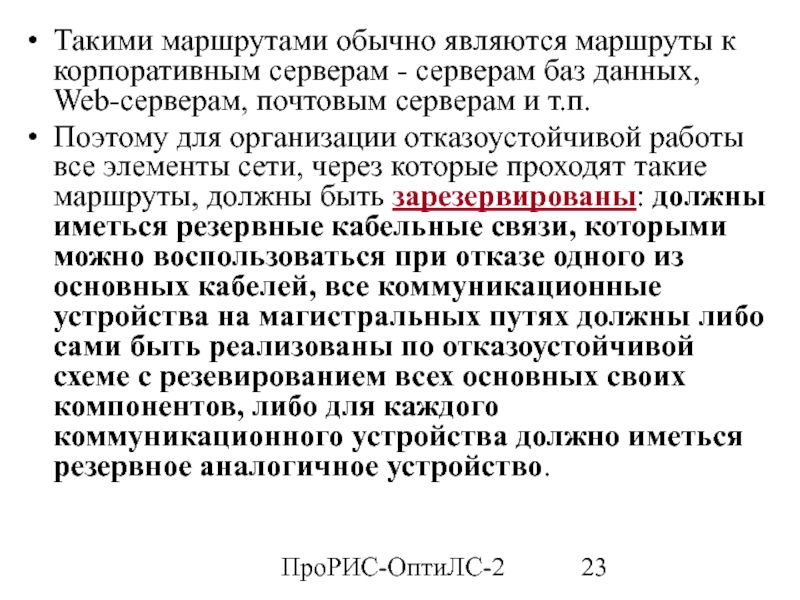

отказоустойчивой работы все элементы сети, через которые проходят такие маршруты, должны быть зарезервированы: должны иметься резервные кабельные связи, которыми можно воспользоваться при отказе одного из основных кабелей, все коммуникационные устройства на магистральных путях должны либо сами быть реализованы по отказоустойчивой схеме с резевированием всех основных своих компонентов, либо для каждого коммуникационного устройства должно иметься резервное аналогичное устройство.

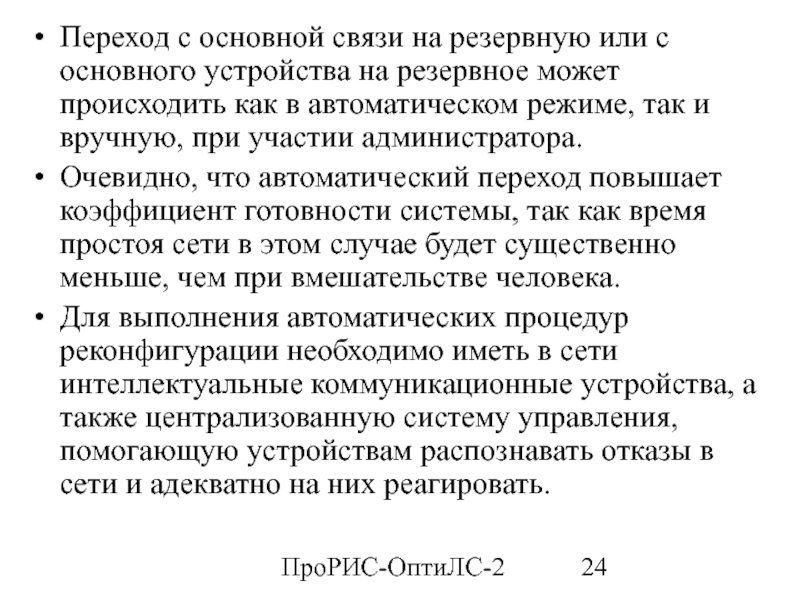

на резервное может происходить как в автоматическом режиме, так и

вручную, при участии администратора.
Очевидно, что автоматический переход повышает коэффициент готовности системы, так как время простоя сети в этом случае будет существенно меньше, чем при вмешательстве человека.
Для выполнения автоматических процедур реконфигурации необходимо иметь в сети интеллектуальные коммуникационные устройства, а также централизованную систему управления, помогающую устройствам распознавать отказы в сети и адекватно на них реагировать.

процедуры тестирования работоспособности элементов сети и перехода на резервные элементы

встроены в коммуникационные протоколы.

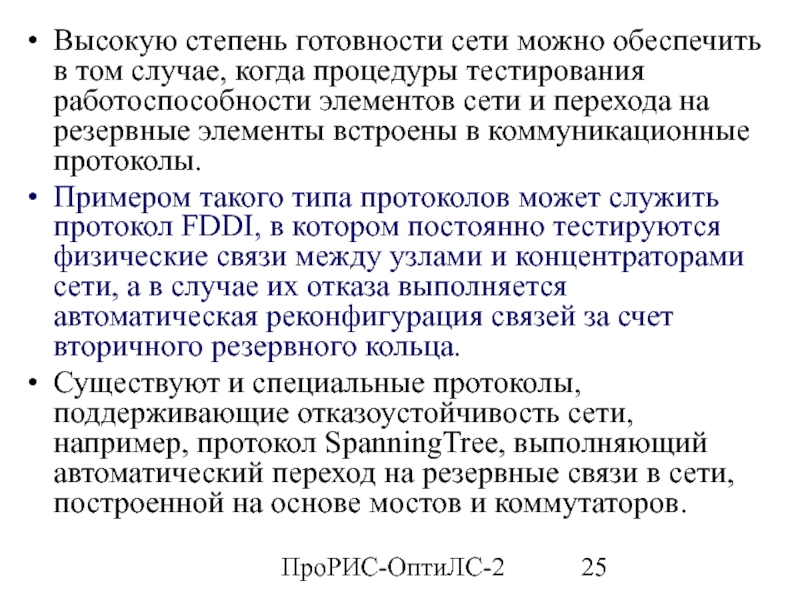

Примером такого типа протоколов может служить протокол FDDI, в котором постоянно тестируются физические связи между узлами и концентраторами сети, а в случае их отказа выполняется автоматическая реконфигурация связей за счет вторичного резервного кольца.
Существуют и специальные протоколы, поддерживающие отказоустойчивость сети, например, протокол SpanningTree, выполняющий автоматический переход на резервные связи в сети, построенной на основе мостов и коммутаторов.

вычислительные сети. Приведем несколько общепринятых определений:

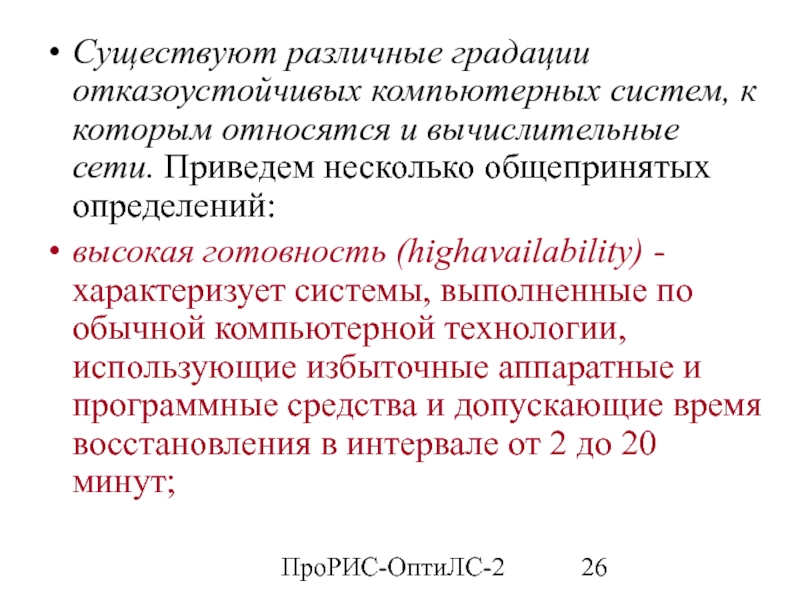

высокая готовность (highavailability) - характеризует

системы, выполненные по обычной компьютерной технологии, использующие избыточные аппаратные и программные средства и допускающие время восстановления в интервале от 2 до 20 минут;

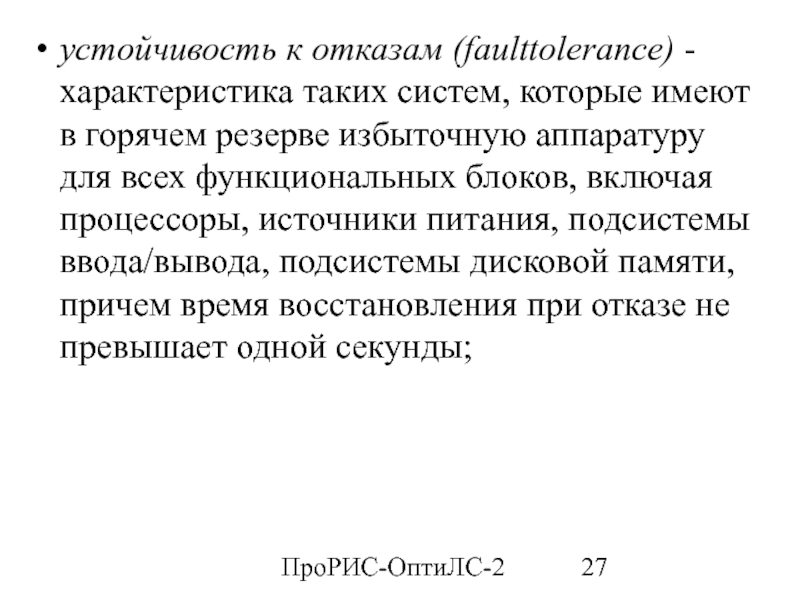

в горячем резерве избыточную аппаратуру для всех функциональных блоков, включая

процессоры, источники питания, подсистемы ввода/вывода, подсистемы дисковой памяти, причем время восстановления при отказе не превышает одной секунды;

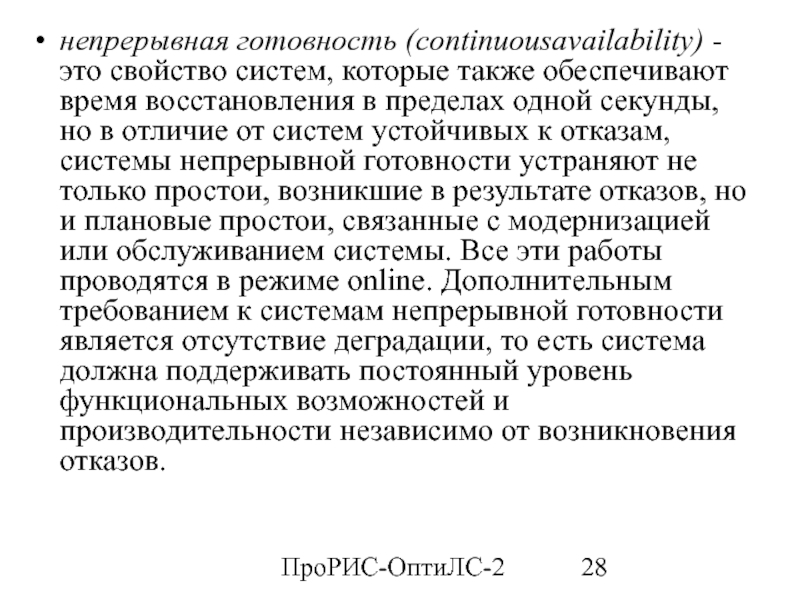

время восстановления в пределах одной секунды, но в отличие от

систем устойчивых к отказам, системы непрерывной готовности устраняют не только простои, возникшие в результате отказов, но и плановые простои, связанные с модернизацией или обслуживанием системы. Все эти работы проводятся в режиме online. Дополнительным требованием к системам непрерывной готовности является отсутствие деградации, то есть система должна поддерживать постоянный уровень функциональных возможностей и производительности независимо от возникновения отказов.

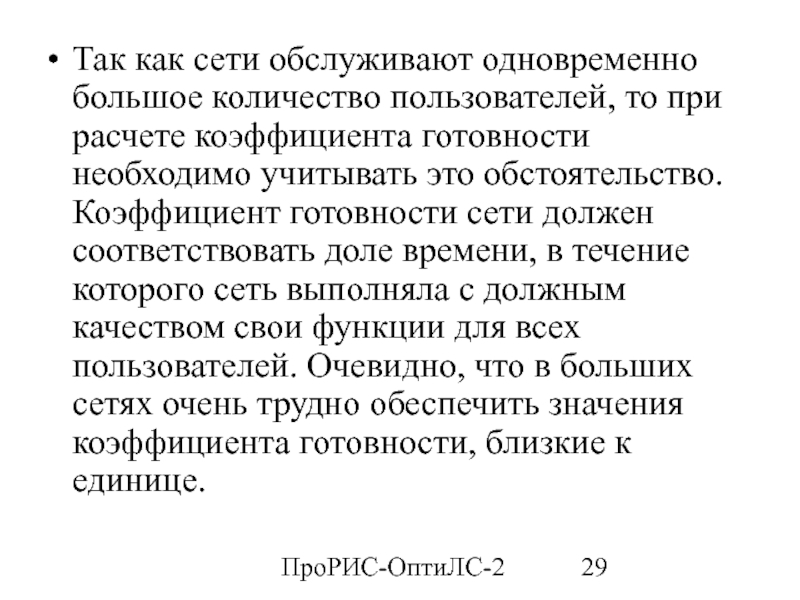

расчете коэффициента готовности необходимо учитывать это обстоятельство. Коэффициент готовности сети

должен соответствовать доле времени, в течение которого сеть выполняла с должным качеством свои функции для всех пользователей. Очевидно, что в больших сетях очень трудно обеспечить значения коэффициента готовности, близкие к единице.

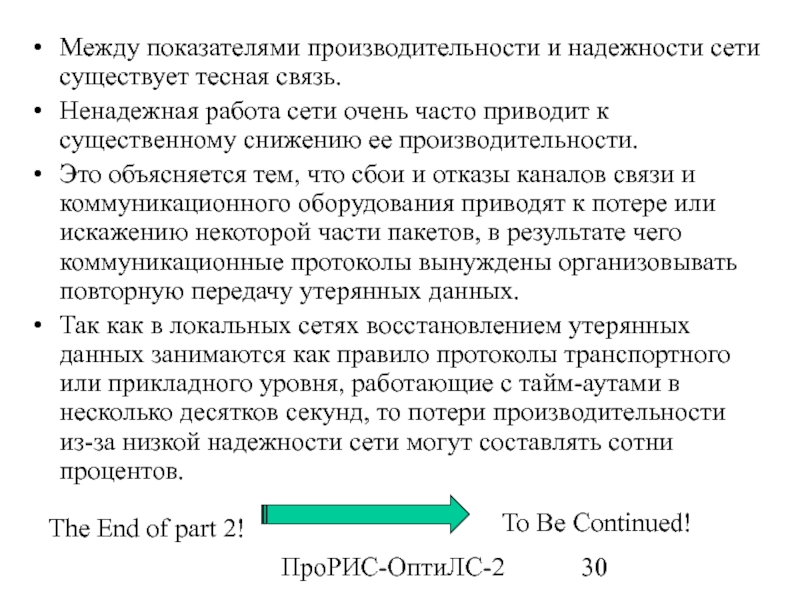

работа сети очень часто приводит к существенному снижению ее производительности.

Это объясняется тем, что сбои и отказы каналов связи и коммуникационного оборудования приводят к потере или искажению некоторой части пакетов, в результате чего коммуникационные протоколы вынуждены организовывать повторную передачу утерянных данных.
Так как в локальных сетях восстановлением утерянных данных занимаются как правило протоколы транспортного или прикладного уровня, работающие с тайм-аутами в несколько десятков секунд, то потери производительности из-за низкой надежности сети могут составлять сотни процентов.

The End of part 2!

To Be Continued!
