Слайд 1 ОРГАНИЗАЦИЯ ВОДОСНАБЖЕНИЯ ВОЙСК В ПОЛЕВЫХ УСЛОВИЯХ. ОБЯЗАННОСТИ СЛУЖБ В ОРГАНИЗАЦИИ

ВОДОСНАБЖЕНИЯ. ПУНКТЫ ВОДОСНАБЖЕНИЯ: УСТРОЙСТВО, ОРГАНИЗАЦИЯ РАБОТЫ. ТАБЕЛЬНЫЕ СРЕДСТВА, ИСПОЛЬЗУЕМЫЕ В РАБОТЕ

ПУНКТА ВОДОСНАБЖЕНИЯ В ПОЛЕВЫХ УСЛОВИЯХ
ОРГАНИЗАЦИЯ ВОДОСНАБЖЕНИЯ ВОЙСК В ПОЛЕВЫХ УСЛОВИЯХ. ОБЯЗАННОСТИ СЛУЖБ В

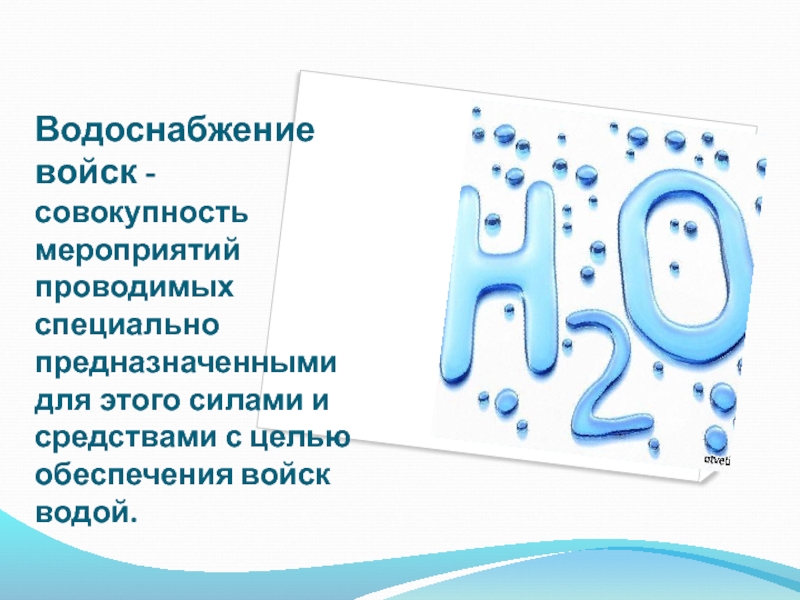

Слайд 2Водоснабжение войск - совокупность мероприятий проводимых специально предназначенными для этого

силами и средствами с целью обеспечения войск водой.
.

Водоснабжение войск - совокупность мероприятий проводимых специально предназначенными для этого силами и средствами с целью обеспечения войск

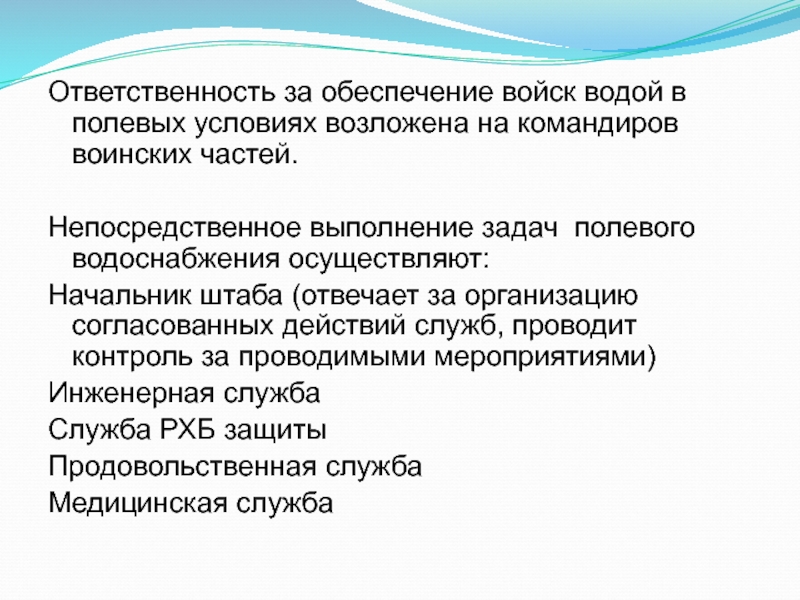

Слайд 3Ответственность за обеспечение войск водой в полевых условиях возложена на

командиров воинских частей.

Непосредственное выполнение задач полевого водоснабжения осуществляют:
Начальник штаба (отвечает

за организацию согласованных действий служб, проводит контроль за проводимыми мероприятиями)
Инженерная служба
Служба РХБ защиты
Продовольственная служба
Медицинская служба
Ответственность за обеспечение войск водой в полевых условиях возложена на командиров воинских частей.Непосредственное выполнение задач полевого водоснабжения

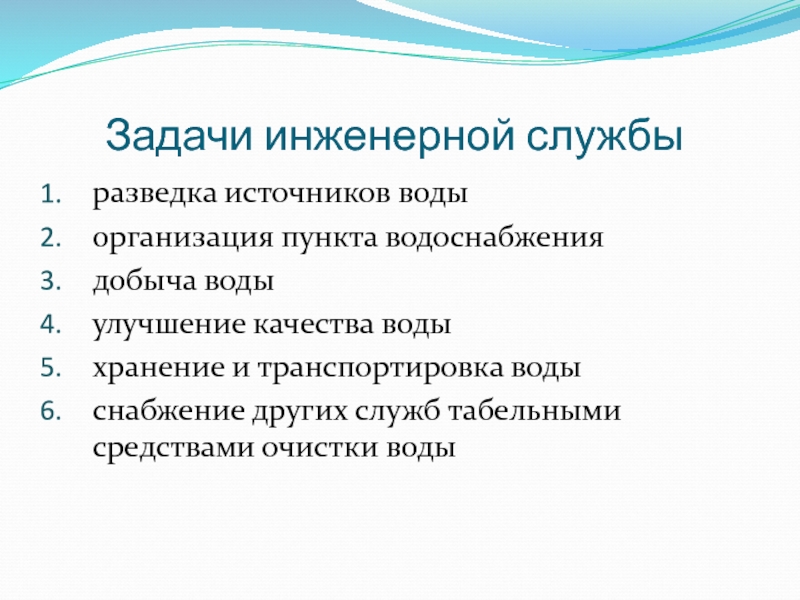

Слайд 4Задачи инженерной службы
разведка источников воды
организация пункта водоснабжения
добыча воды
улучшение качества воды
хранение

и транспортировка воды
снабжение других служб табельными средствами очистки воды

Задачи инженерной службыразведка источников водыорганизация пункта водоснабжениядобыча водыулучшение качества водыхранение и транспортировка водыснабжение других служб табельными средствами

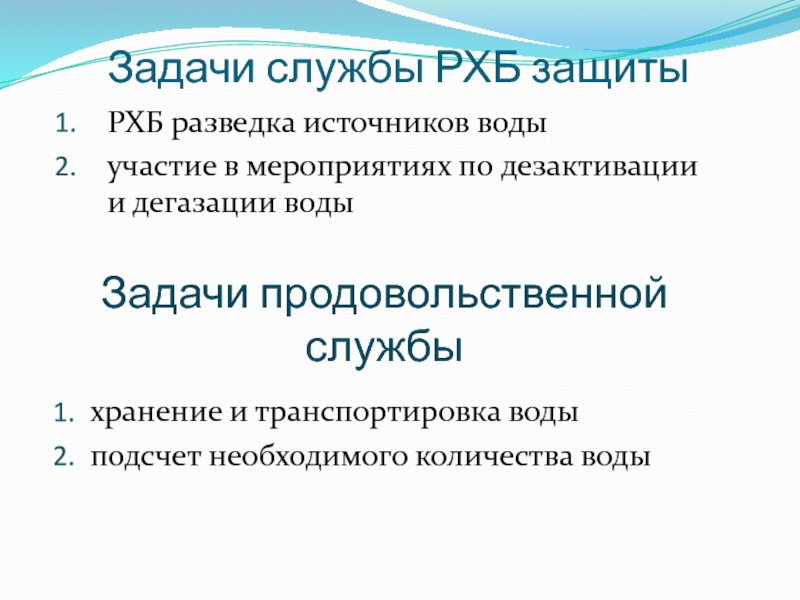

Слайд 5Задачи службы РХБ защиты
РХБ разведка источников воды
участие в мероприятиях по

дезактивации и дегазации воды
Задачи продовольственной службы
хранение и транспортировка воды
подсчет

необходимого количества воды
Задачи службы РХБ защитыРХБ разведка источников водыучастие в мероприятиях по дезактивации и дегазации водыЗадачи продовольственной службыхранение и

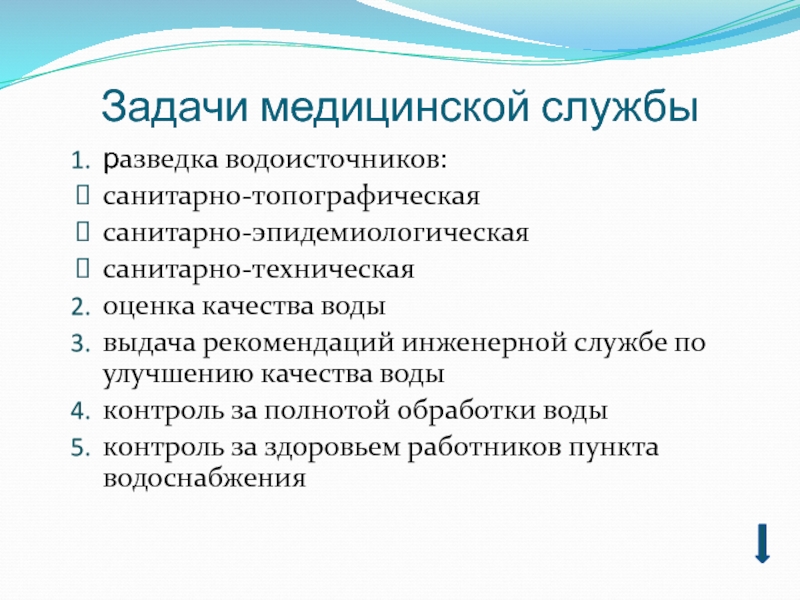

Слайд 6Задачи медицинской службы
разведка водоисточников:
санитарно-топографическая
санитарно-эпидемиологическая
санитарно-техническая
оценка качества воды
выдача рекомендаций инженерной службе

по улучшению качества воды
контроль за полнотой обработки воды
контроль за здоровьем

работников пункта водоснабжения

Задачи медицинской службыразведка водоисточников: санитарно-топографическаясанитарно-эпидемиологическаясанитарно-техническаяоценка качества водывыдача рекомендаций инженерной службе по улучшению качества водыконтроль за полнотой обработки

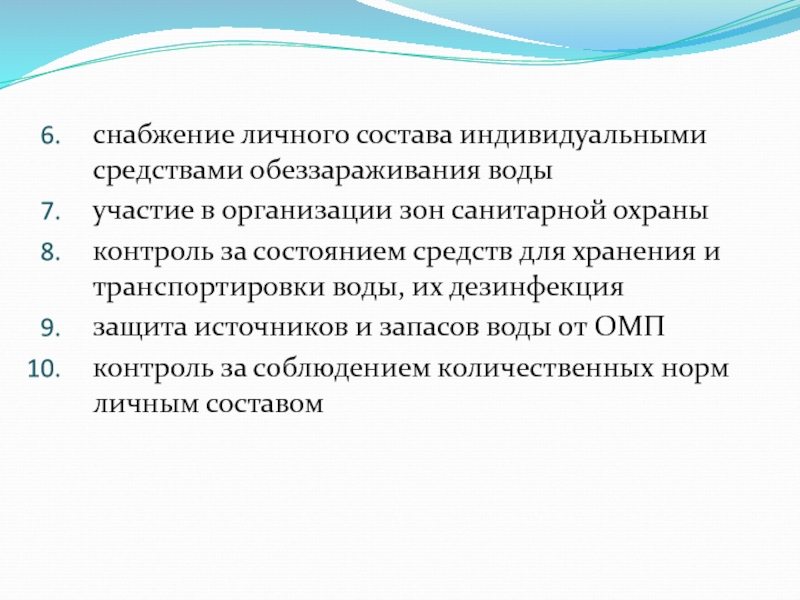

Слайд 7снабжение личного состава индивидуальными средствами обеззараживания воды
участие в организации зон

санитарной охраны
контроль за состоянием средств для хранения и транспортировки воды,

их дезинфекция
защита источников и запасов воды от ОМП
контроль за соблюдением количественных норм личным составом
снабжение личного состава индивидуальными средствами обеззараживания водыучастие в организации зон санитарной охраныконтроль за состоянием средств для хранения

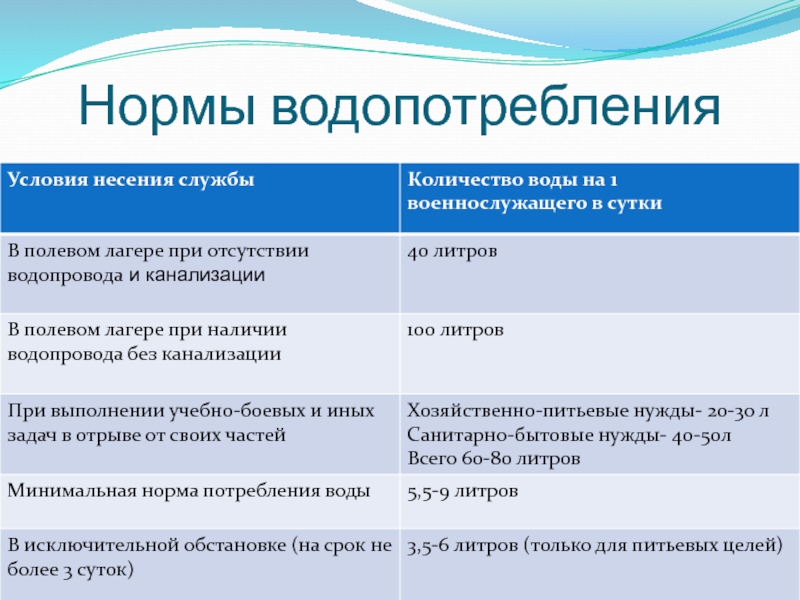

Слайд 8Нормы водопотребления

Нормы водопотребления

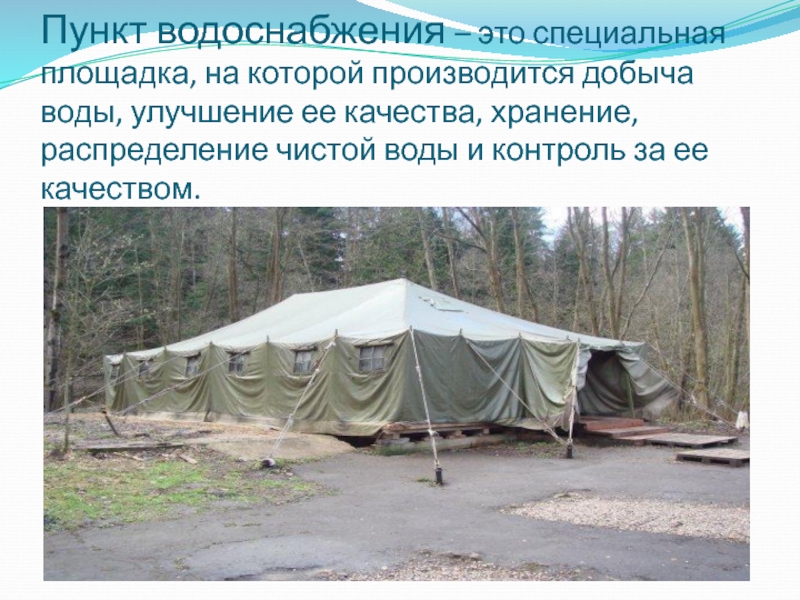

Слайд 9Пункт водоснабжения – это специальная площадка, на которой производится добыча

воды, улучшение ее качества, хранение, распределение чистой воды и контроль

за ее качеством.
Пункт водоснабжения – это специальная площадка, на которой производится добыча воды, улучшение ее качества, хранение, распределение чистой

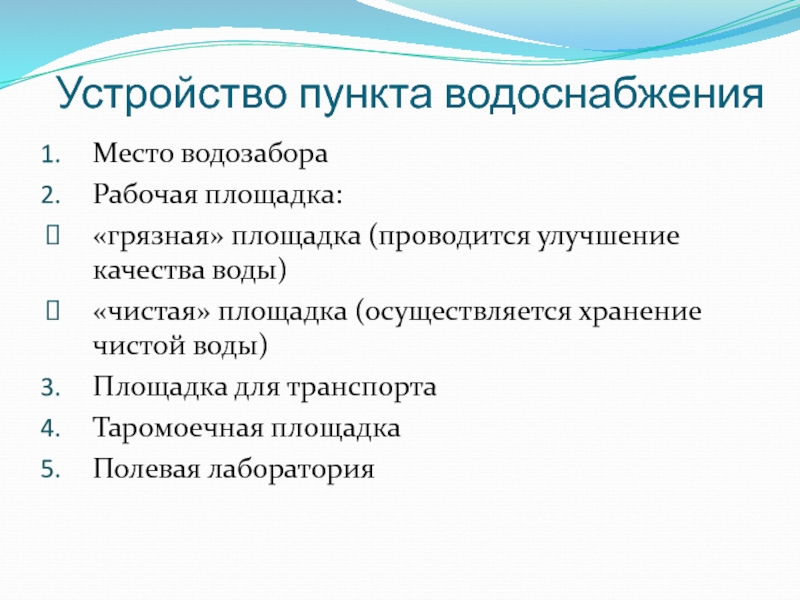

Слайд 10Устройство пункта водоснабжения
Место водозабора
Рабочая площадка:
«грязная» площадка (проводится улучшение качества воды)
«чистая»

площадка (осуществляется хранение чистой воды)
Площадка для транспорта
Таромоечная площадка
Полевая лаборатория

Устройство пункта водоснабженияМесто водозабораРабочая площадка:«грязная» площадка (проводится улучшение качества воды)«чистая» площадка (осуществляется хранение чистой воды)Площадка для транспорта

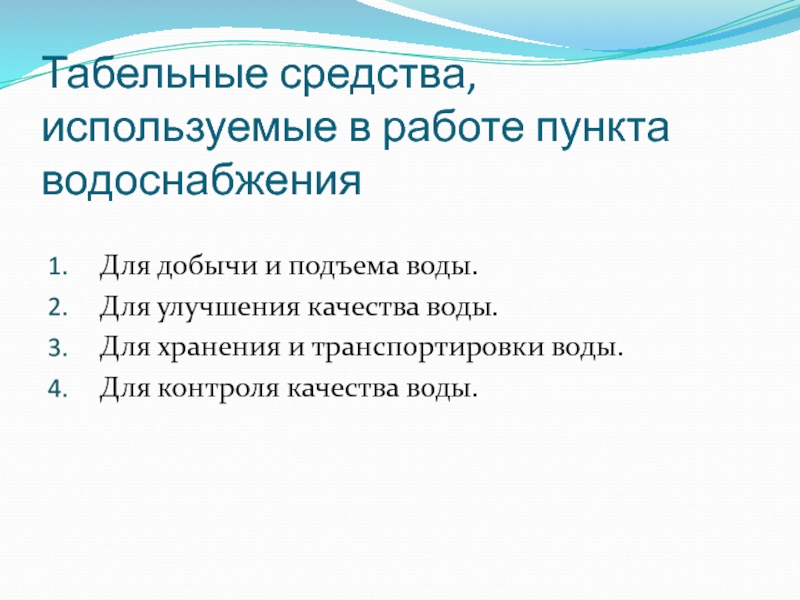

Слайд 11Табельные средства, используемые в работе пункта водоснабжения
Для добычи и подъема

воды.
Для улучшения качества воды.
Для хранения и транспортировки воды.
Для контроля качества

воды.

Табельные средства, используемые в работе пункта водоснабженияДля добычи и подъема воды.Для улучшения качества воды.Для хранения и транспортировки

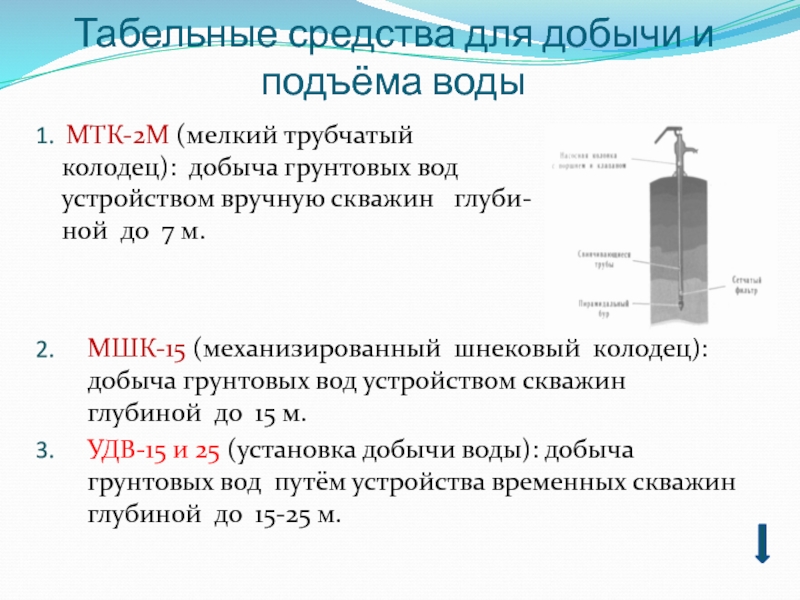

Слайд 12Табельные средства для добычи и подъёма воды

МТК-2М (мелкий трубчатый

колодец): добыча грунтовых вод
устройством вручную скважин

глуби-
ной до 7 м.


МШК-15 (механизированный шнековый колодец): добыча грунтовых вод устройством скважин глубиной до 15 м.
УДВ-15 и 25 (установка добычи воды): добыча грунтовых вод путём устройства временных скважин глубиной до 15-25 м.
Табельные средства для добычи и подъёма водыМТК-2М (мелкий трубчатый   колодец): добыча грунтовых вод  устройством

Слайд 13ПБУ-50 и 50М (передвижные буровые установки): предназначены для добычи подземных

вод путём устройства временных и постоянных скважин, а также шахтных

колодцев. Глубина бурения до 50 м.








УРБ-3-АМ (установка роторного бурения) используется для устройства постоянных скважин глубиной до 250 м.
ПБУ-50 и 50М (передвижные буровые установки): предназначены для добычи подземных вод путём устройства временных и постоянных скважин,

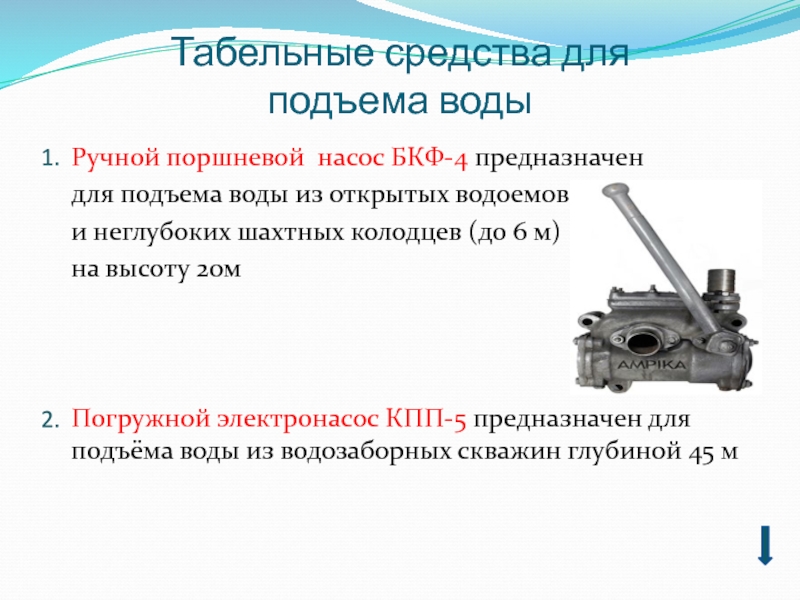

Слайд 14Табельные средства для подъема воды
Ручной поршневой насос БКФ-4 предназначен
для

подъема воды из открытых водоемов
и неглубоких шахтных колодцев (до

6 м)
на высоту 20м



Погружной электронасос КПП-5 предназначен для подъёма воды из водозаборных скважин глубиной 45 м

Табельные средства для  подъема водыРучной поршневой насос БКФ-4 предназначен для подъема воды из открытых водоемов и

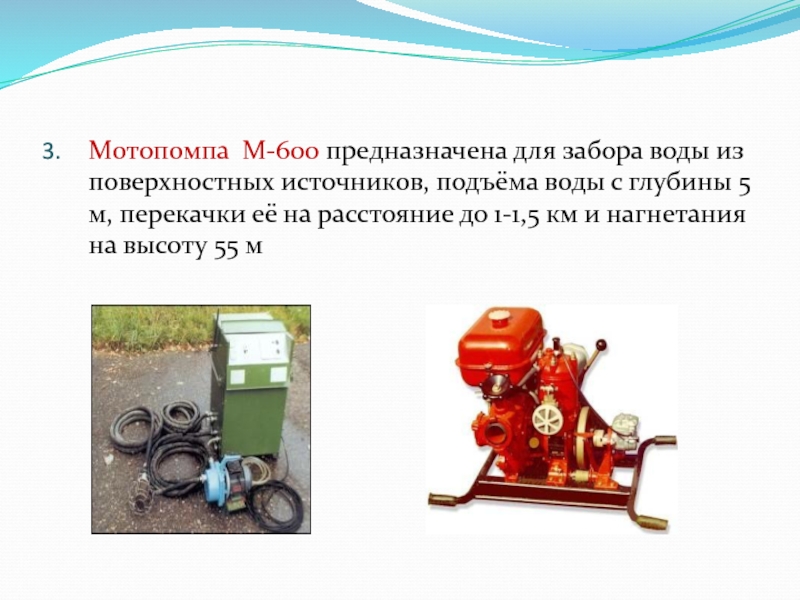

Слайд 15Мотопомпа М-600 предназначена для забора воды из поверхностных источников, подъёма

воды с глубины 5 м, перекачки её на расстояние до

1-1,5 км и нагнетания на высоту 55 м

Мотопомпа М-600 предназначена для забора воды из поверхностных источников, подъёма воды с глубины 5 м, перекачки её

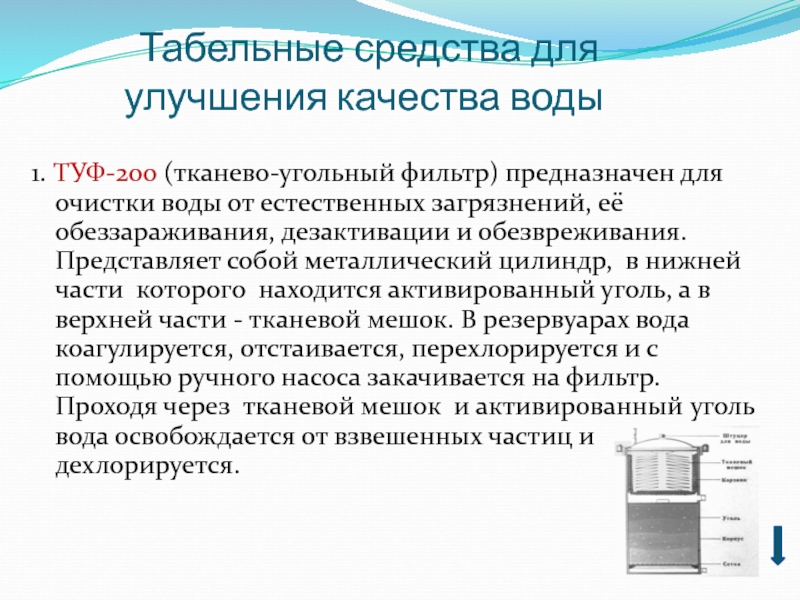

Слайд 16 Табельные средства для улучшения качества воды
1. ТУФ-200 (тканево-угольный фильтр)

предназначен для очистки воды от естественных загрязнений, её обеззараживания, дезактивации

и обезвреживания. Представляет собой металлический цилиндр, в нижней части которого находится активированный уголь, а в верхней части - тканевой мешок. В резервуарах вода коагулируется, отстаивается, перехлорируется и с помощью ручного насоса закачивается на фильтр. Проходя через тканевой мешок и активированный уголь вода освобождается от взвешенных частиц и дехлорируется.
Табельные средства для улучшения качества воды 1. ТУФ-200 (тканево-угольный фильтр) предназначен для очистки воды от естественных

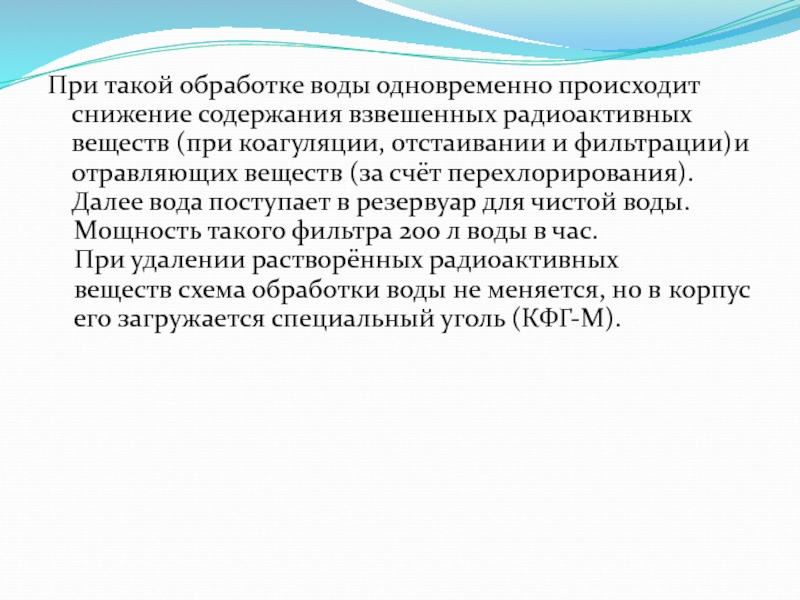

Слайд 17При такой обработке воды одновременно происходит снижение содержания взвешенных радиоактивных

веществ (при коагуляции, отстаивании и фильтрации)и отравляющих веществ (за счёт

перехлорирования). Далее вода поступает в резервуар для чистой воды.
Мощность такого фильтра 200 л воды в час.
При удалении растворённых радиоактивных
веществ схема обработки воды не меняется, но в корпус
его загружается специальный уголь (КФГ-М).

При такой обработке воды одновременно происходит снижение содержания взвешенных радиоактивных веществ (при коагуляции, отстаивании и фильтрации)и отравляющих

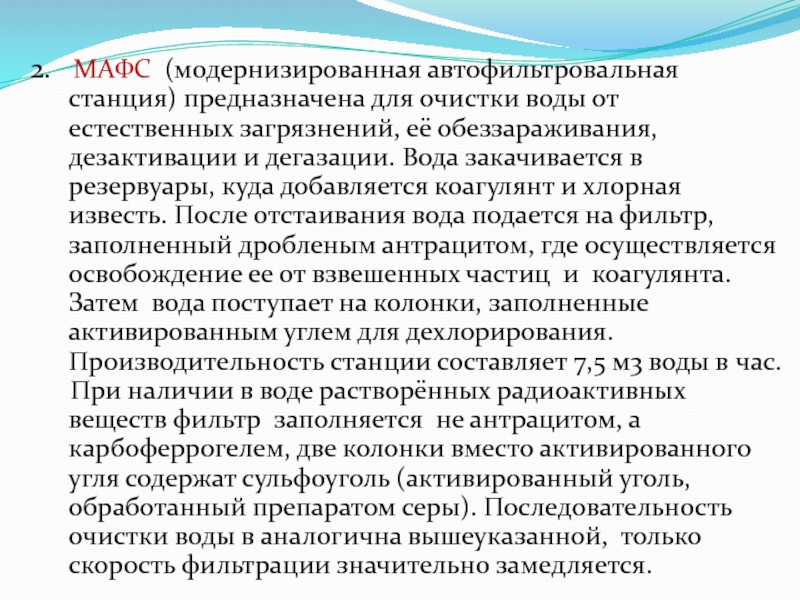

Слайд 182. МАФС (модернизированная автофильтровальная станция) предназначена для очистки воды

от естественных загрязнений, её обеззараживания, дезактивации и дегазации. Вода закачивается

в резервуары, куда добавляется коагулянт и хлорная известь. После отстаивания вода подается на фильтр, заполненный дробленым антрацитом, где осуществляется освобождение ее от взвешенных частиц и коагулянта. Затем вода поступает на колонки, заполненные активированным углем для дехлорирования. Производительность станции составляет 7,5 м3 воды в час.
При наличии в воде растворённых радиоактивных веществ фильтр заполняется не антрацитом, а карбоферрогелем, две колонки вместо активированного угля содержат сульфоуголь (активированный уголь, обработанный препаратом серы). Последовательность очистки воды в аналогична вышеуказанной, только скорость фильтрации значительно замедляется.
2.  МАФС (модернизированная автофильтровальная станция) предназначена для очистки воды от естественных загрязнений, её обеззараживания, дезактивации и

Слайд 193. ВФС-2,5 и ВФС-10 (войсковые фильтровальные станции) предназначены для очистки

воды от естественного загрязнения, её обеззараживания, дезактивации и дегазации. В

случае загрязнения воды бактериальных средств обеззараживание осуществляется препаратами хлора и с помощью ультрафиолетовых лучей, генератором которых является блок бактерицидных ламп. Мощность станций - 2,5 м3 и 10 м3 воды в час.

3. ВФС-2,5 и ВФС-10 (войсковые фильтровальные станции) предназначены для очистки воды от естественного загрязнения, её обеззараживания, дезактивации

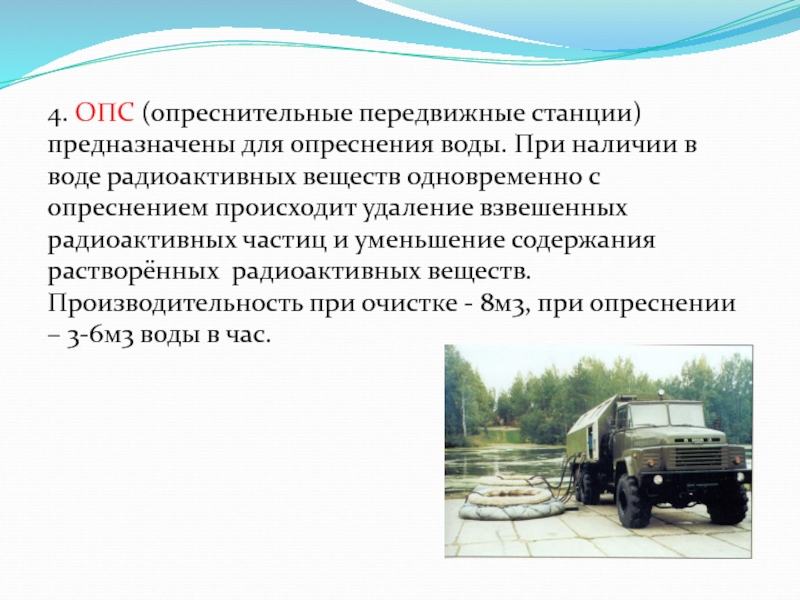

Слайд 204. ОПС (опреснительные передвижные станции) предназначены для опреснения воды. При

наличии в воде радиоактивных веществ одновременно с опреснением происходит удаление

взвешенных радиоактивных частиц и уменьшение содержания растворённых радиоактивных веществ. Производительность при очистке - 8м3, при опреснении – 3-6м3 воды в час.

4. ОПС (опреснительные передвижные станции) предназначены для опреснения воды. При наличии в воде радиоактивных веществ одновременно с

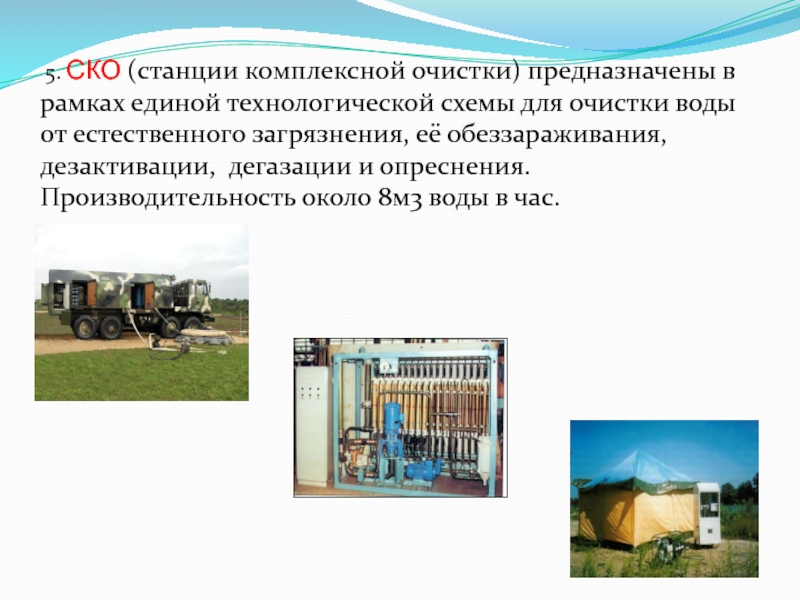

Слайд 21 5. СКО (станции комплексной очистки) предназначены в рамках единой

технологической схемы для очистки воды от естественного загрязнения, её обеззараживания,

дезактивации, дегазации и опреснения. Производительность около 8м3 воды в час.
5. СКО (станции комплексной очистки) предназначены в рамках единой технологической схемы для очистки воды от естественного

Слайд 22 Табельные средства для хранения и транспортировки воды
Мягкая тара (из­готовлена из

прорезиненной
капроновой ткани):
РДВ-12 (резервуары для воды) - переноска

воды
и временное хранение,
РДВ-100, РДВ-1500, РДВ-5000 - обработка,
транспортировка и хранение воды.


Жёсткая тара:
АВЦ-1,7, АВЦ-15, АВЦ-28 (автоцистерны), ЦВ-1,2, ЦВ-4 (цистерны) и другие средства - транспортировка и хранение воды.

Табельные средства для

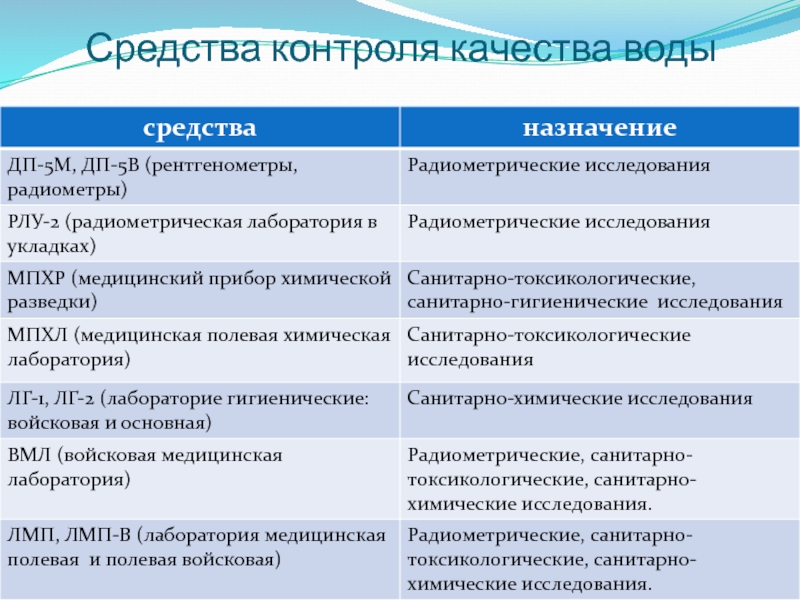

Слайд 23Средства контроля качества воды

Средства контроля качества воды

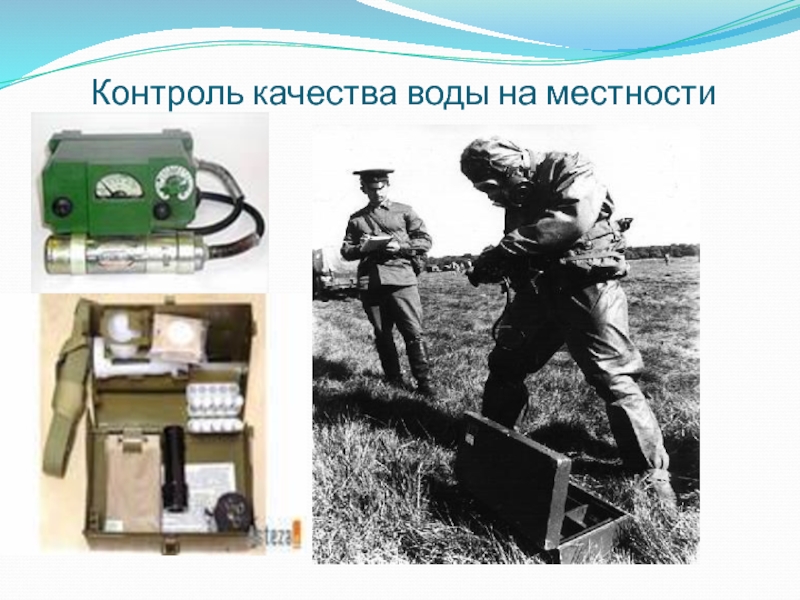

Слайд 24Контроль качества воды на местности

Контроль качества воды на местности

Слайд 25Спасибо за внимание

Спасибо за внимание
