Слайд 1Основные понятия и определения компьютерной графики.
Виды компьютерной графики.
Слайд 2
Компьютерная графика –
раздел информатики, который изучает средства и способы
создания и обработки графических изображений при помощи компьютерной техники.
Слайд 3Виды компьютерной графики
Растровая
Векторная
Трехмерная
Фрактальная
Слайд 4Растровая графика
Растровое изображение — изображение, представляющее собой сетку пикселей — цветных точек
(обычно прямоугольных) на мониторе, бумаге и других отображающих устройствах.
Слайд 5Растровая графика
Растровую графику применяют при разработке электронных (мультимедийных) и полиграфических
изданий.
В Интернете применяют растровые иллюстрации в тех случаях, когда
надо передать полную гамму оттенков цветного изображения.

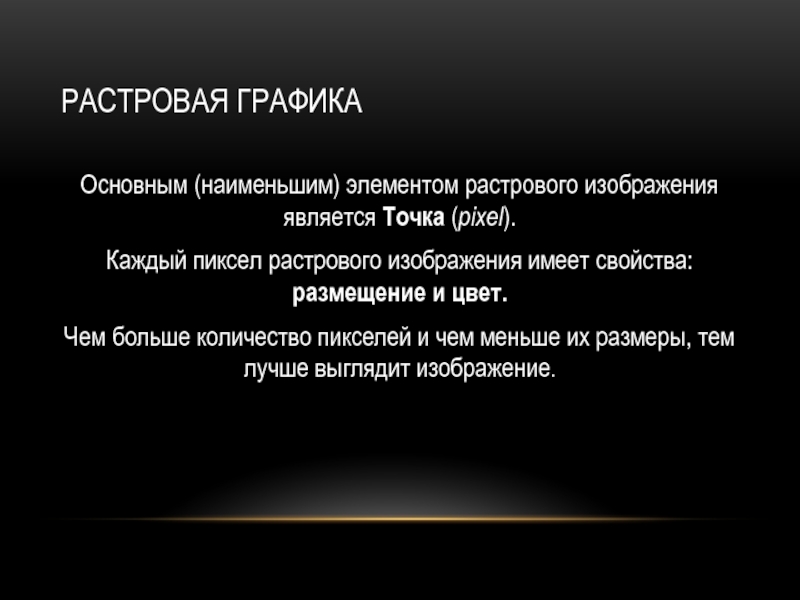

Слайд 6Растровая графика
Основным (наименьшим) элементом растрового изображения является Точка (pixel).
Каждый
пиксел растрового изображения имеет свойства: размещение и цвет.
Чем больше количество
пикселей и чем меньше их размеры, тем лучше выглядит изображение.
Слайд 7Растровая графика. Достоинства.
Растровая графика позволяет создать практически любой рисунок, вне
зависимости от сложности.
Распространённость — растровая графика используется сейчас практически везде.
Высокая скорость
обработки сложных изображений, если не нужно масштабирование.
Растровое представление изображения естественно для большинства устройств ввода-вывода графической информации, таких как мониторы (за исключением векторных), матричные и струйные принтеры, цифровые фотоаппараты, сканеры.
Слайд 8Растровая графика. Недостатки.
Большие объемы данных.
Невозможность увеличения изображения для рассмотрения
деталей.
Эффект пикселизации
Слайд 9Программы:
Paint
Adobe PhotoShop
GIMP
Corel PhotoPaint
Photostyler
Picture Publisher
Painter
Fauve Matisse
ACDSee
Программы обработки растровой графики.
Предназначены для обработки готовых рисунков и реализации творческих идей.
Программы создания
растровой графики. Ориентированы на процесс рисования, на создание новых художественных инструментов и материалов.
Программы каталогизации растровой графики. Позволяют просматривать графические растровые файлы различных форматов, создавать удобные альбомы, перемещать, переименовывать файлы и т.д.
Слайд 10Векторная графика
Векторная графика — способ представления объектов и изображений в компьютерной
графике, основанный на математическом описании элементарных геометрических объектов, таких как:
точки, линии, многоугольники и т.д.
Слайд 11Векторная графика
Применяют для создания иллюстраций и в меньшей степени для
их обработки.
Средства Векторной графики широко используют в рекламных агентствах,
дизайнерских бюро, редакциях и издательствах.
В CAD(САПР) программах, где очень важна точность и возможность увеличения масштаба изображения (чтобы увидеть детали), которые в свою очередь используются в области архитектуре, инженерно-конструкторской деятельности, медицине и т.д.
Слайд 12Векторная графика
Основным элементом векторного изображения является линия. Линия - это
элементарный объект векторной графики
В векторной графике объем памяти, занимаемый линией,
не зависит от размеров линии, поскольку линия представляется в виде формулы (виде нескольких параметров)
Точка М (x,y)
Линия y=kx+b
Отрезок прямой a(M;P)
Слайд 13Векторная графика
Свойства линии: форма линии, ее толщина, цвет, характер
линии (сплошная, пунктирная и т.п.). Замкнутые линии имеют свойство заполнения.
Простейшая линия, если она не замкнута, имеет две вершины, которые называются узлами. Узлы тоже имеют свойства и т.д.
Слайд 14Плюсы векторной графики
Малый размер файла (не содержащего растровых объектов)
нет
зависимости от величины объекта;
хранится не само изображение, а его
математическое описание: координаты, формулы и другие параметры– это способствует более экономичному кодированию.
Возможность неограниченного увеличения объекта и его трансформации без потери качества изображения, а также возможность изменения отдельных частей рисунка не оказывая влияния на остальное изображение.

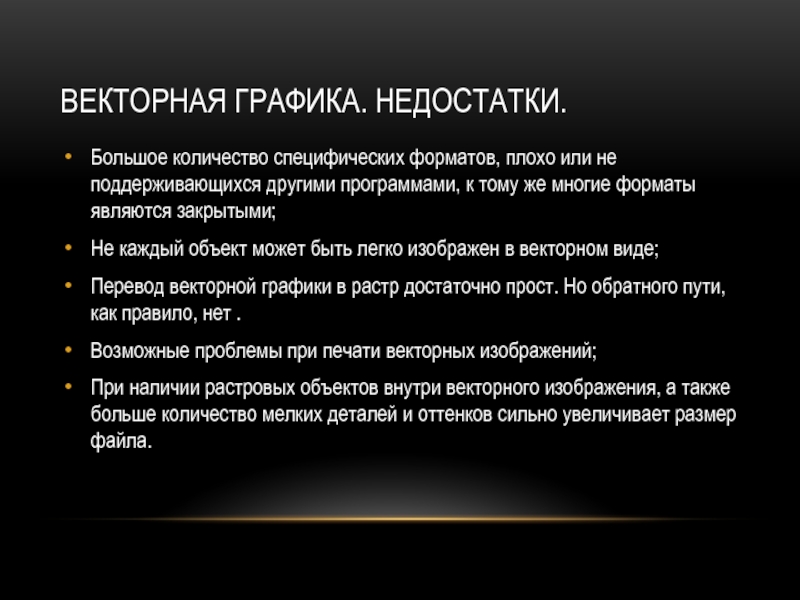

Слайд 15Векторная графика. Недостатки.
Большое количество специфических форматов, плохо или не поддерживающихся
другими программами, к тому же многие форматы являются закрытыми;
Не
каждый объект может быть легко изображен в векторном виде;
Перевод векторной графики в растр достаточно прост. Но обратного пути, как правило, нет .
Возможные проблемы при печати векторных изображений;
При наличии растровых объектов внутри векторного изображения, а также больше количество мелких деталей и оттенков сильно увеличивает размер файла.

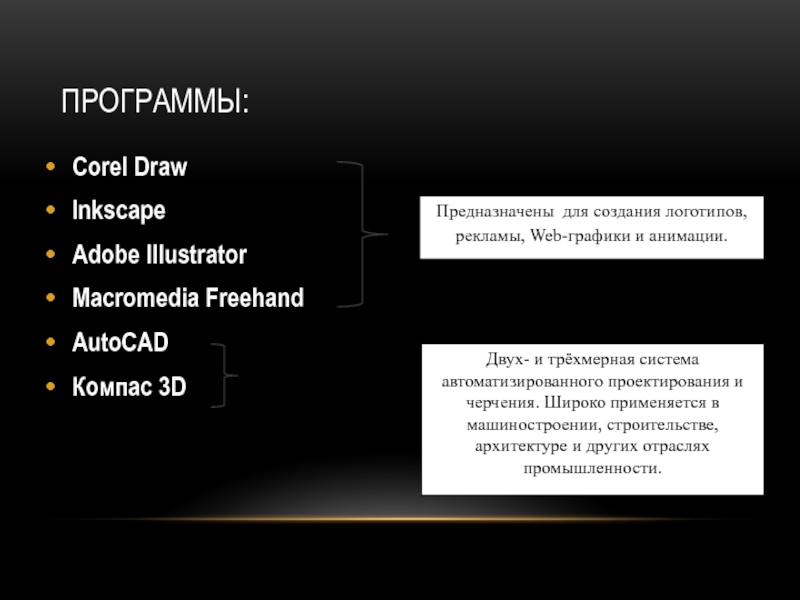

Слайд 16Программы:
Corel Draw
Inkscape
Adobe Illustrator
Macromedia Freehand
AutoCAD
Компас 3D
Предназначены для создания логотипов, рекламы, Web-графики
и анимации.
Двух- и трёхмерная система автоматизированного проектирования и черчения. Широко
применяется в машиностроении, строительстве, архитектуре и других отраслях промышленности.
Слайд 17Трёхмерная графика
Трёхмерная графика —
(3D (от англ. 3 Dimensions — «3 измерения»)
Graphics, Три измерения изображения) — раздел компьютерной графики, совокупности приёмов и
инструментов, предназначенных для изображения объёмных объектов.
Слайд 18Трёхмерная графика
Трёхмерная графика широко используется в инженерном программировании, компьютерном моделировании
физических объектов и процессов, в мультипликации, кинематографии и компьютерных играх.
Слайд 20

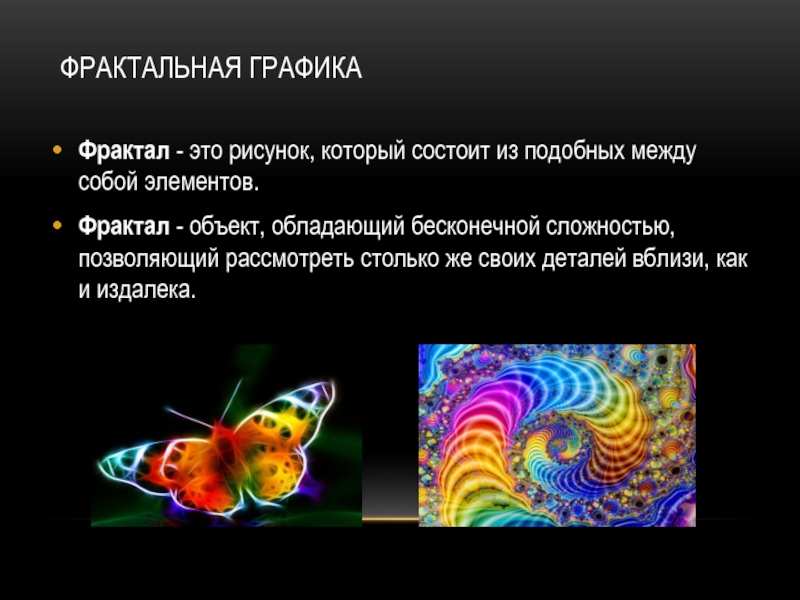

Фрактальная графика
Фрактал - это рисунок, который состоит из подобных между
собой элементов.
Фрактал - объект, обладающий бесконечной сложностью, позволяющий рассмотреть
столько же своих деталей вблизи, как и издалека.
Слайд 21Фрактальная графика
Одним из основных (наименьших) элементом фрактального изображения является треугольник
Серпинского.
Слайд 22Фрактальная графика
Построение фрактального рисунка осуществляется по какому-то алгоритму или путём
автоматической генерации изображений при помощи вычислений по конкретным формулам.
Создание
фрактальной художественной композиции состоит не в рисовании или оформлении, а в программировании.
Слайд 23Фрактальная графика
Фрактальную графику редко применяют для создания печатных или электронных
документов, но ее часто используют в развлекательных программах.
Программы:
Apophysis
