Основные правила нанесения размеров на чертежах

СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, РАСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

наносят над размерными линиями возможно ближе к их середине (рис.

4).

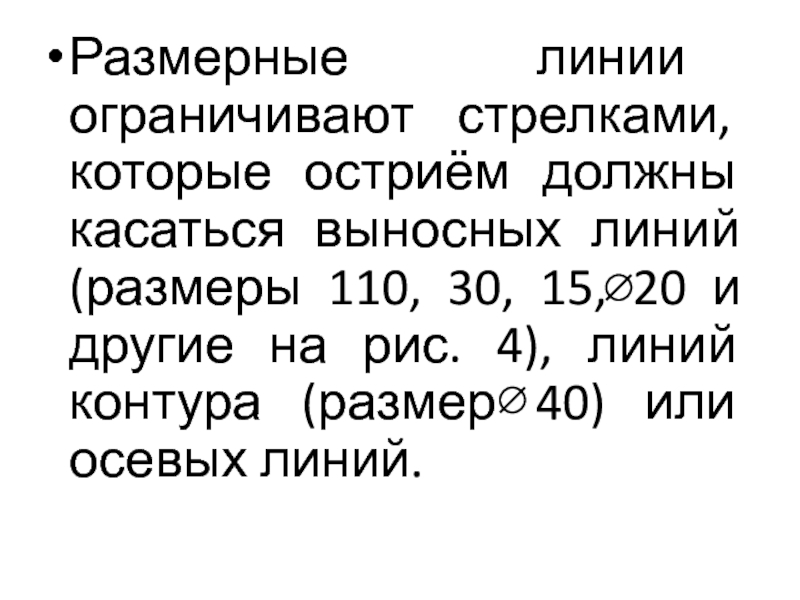

(размеры 110, 30, 15, 20 и другие на рис. 4),

линий контура (размер 40) или осевых линий.

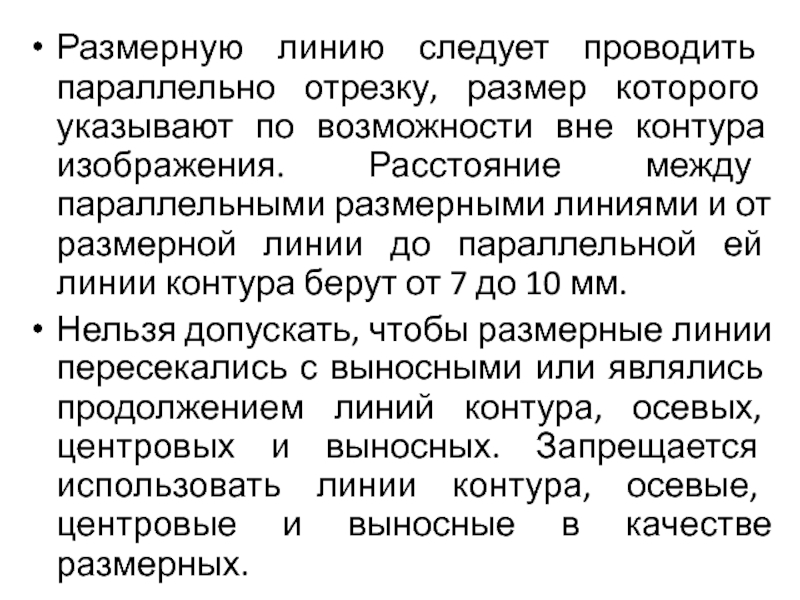

возможности вне контура изображения. Расстояние между параллельными размерными линиями и

от размерной линии до параллельной ей линии контура берут от 7 до 10 мм.
Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

ближе к изображению, а больший - дальше (размеры 15, 30

и размер 110 на рис. 4).
Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

размеров наносят в со­ответствии с положением размерных линий, как показано

на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказа­лись в удобном для чтения положении, если дать раз­мерной линии "упасть" в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

нанесены у изображений, то единицы измерений (мм) не проставляют (см.

рис.4).
Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (') и секундах ("), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

знак - кружок, перечеркнутый прямой линией под углом 75°. Применение

и по­строение этого знака показано на рис. 8.

- латинская прописная буква (см. рис. 4). Стрелку наносят с

одной стороны (см. рис. 9)
Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, например 3 отв. 16 (рис. 10а).
Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Перед числом, указывающим толщину детали, наносят бук­ву S, а перед числом, указывающим длину детали, - букву L

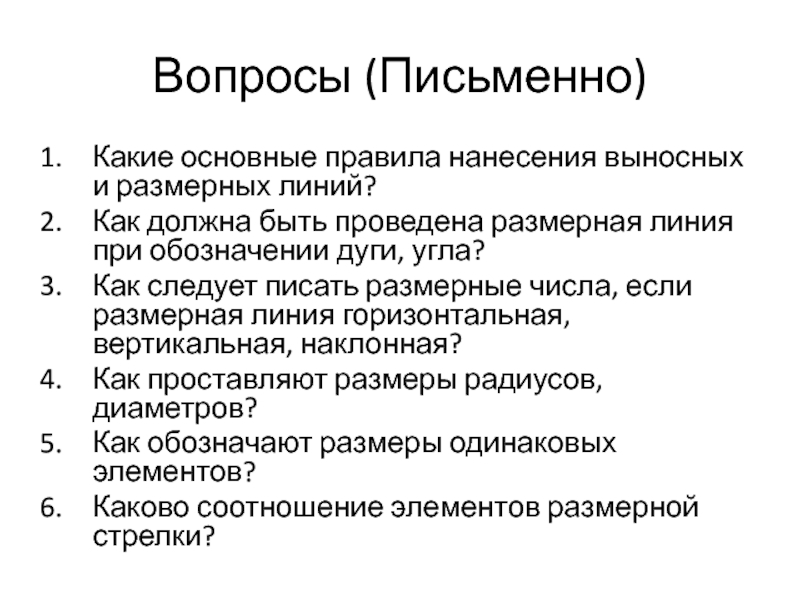

должна быть проведена размерная линия при обозначении дуги, угла?
Как

следует писать размерные числа, если размерная линия горизонтальная, вертикальная, наклонная?
Как проставляют размеры радиусов, диаметров?
Как обозначают размеры одинаковых элементов?
Каково соотношение элементов размерной стрелки?
