Слайд 1ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей
Раздел 2.

Конструкция двигателя и рабочие процессы
Тема 2.5. Поршневая группа

Урок № 13
Поршневой

палец. Поршневые кольца

Учебник АВТОМОБИЛИ . Устройство автотранспортных средств А.Г. Пузанков , Глава 2 Кривошипно-шатунный механизм, стр. 48.
Учебник АВТОМОБИЛИ .ТЕОРИЯ И КОНСТРУКЦИЯ АВТОМОБИЛЯ И ДВИГАТЕЛЯ В.К. ВАХЛАМОВ, М.Г. ШАТРОВ, А.А. ЮРЧЕВСКИЙ. Глава 11 , стр. 164.
Учебник «Основные конструкции автомобиля» Иванов A.M., Солнцев А.Н., Гаевский В.В. Глава 2 Двигатель, Параграф 8, Кривошипно-шатунный механизм, стр. 55





ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей Раздел 2. Конструкция двигателя и рабочие процессыТема

Слайд 2Поршневые кольца
Поршневая группа

Поршневые кольцаПоршневая группа

Слайд 3Назначение поршневых колец?

Назначение поршневых колец?

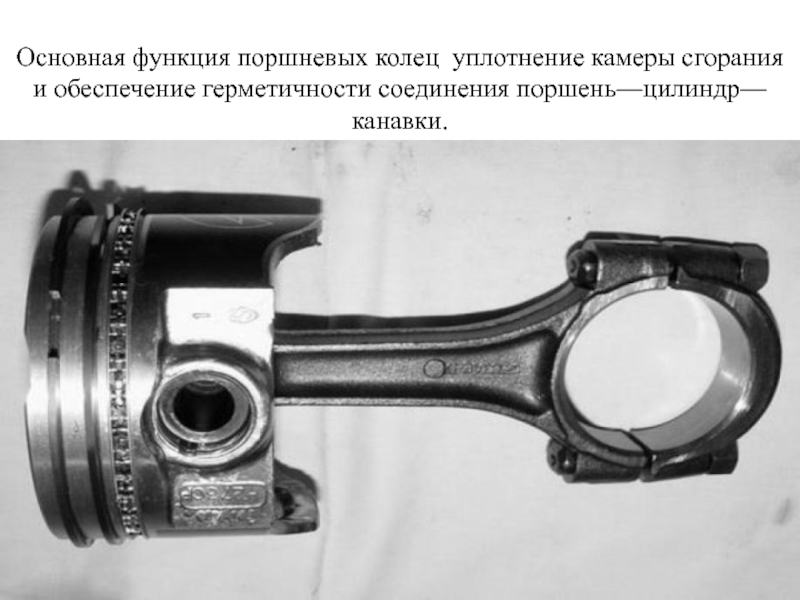

Слайд 4Основная функция поршневых колец уплотнение камеры сгорания и обеспечение герметичности

соединения поршень—цилиндр—канавки.

Основная функция поршневых колец уплотнение камеры сгорания и обеспечение герметичности соединения поршень—цилиндр—канавки.

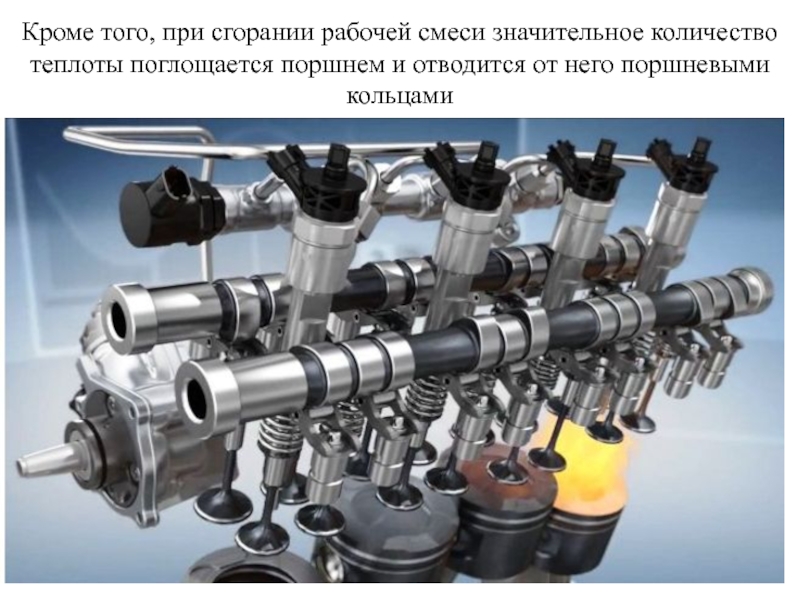

Слайд 5Кроме того, при сгорании рабочей смеси значительное количество теплоты поглощается

поршнем и отводится от него поршневыми кольцами

Кроме того, при сгорании рабочей смеси значительное количество теплоты поглощается поршнем и отводится от него поршневыми кольцами

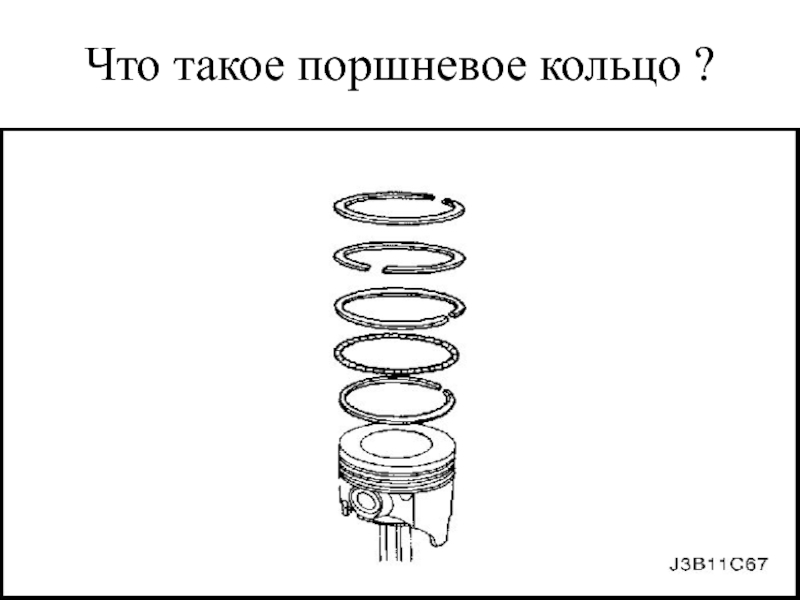

Слайд 6Что такое поршневое кольцо ?

Что такое поршневое кольцо ?

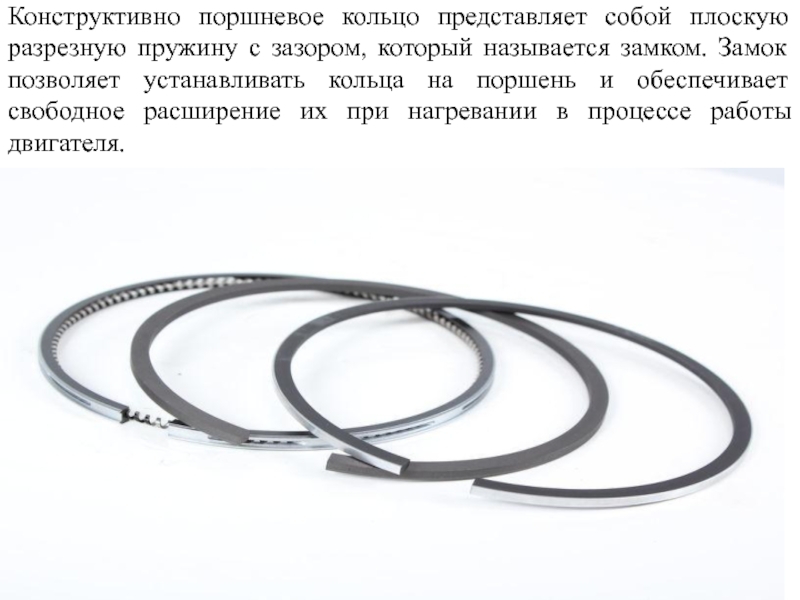

Слайд 7Конструктивно поршневое кольцо представляет собой плоскую разрезную пружину с зазором,

который называется замком. Замок позволяет устанавливать кольца на поршень и

обеспечивает свободное расширение их при нагревании в процессе работы двигателя.
Конструктивно поршневое кольцо представляет собой плоскую разрезную пружину с зазором, который называется замком. Замок позволяет устанавливать кольца

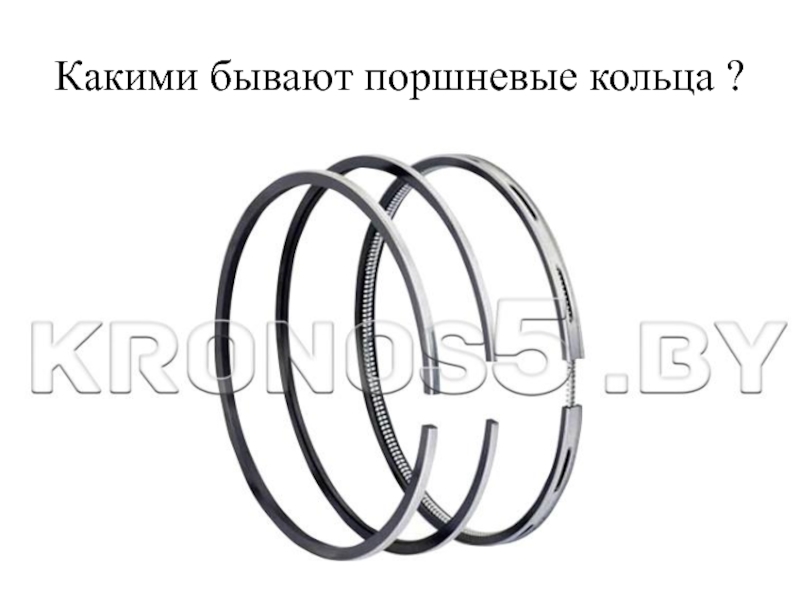

Слайд 8Какими бывают поршневые кольца ?

Какими бывают поршневые кольца ?

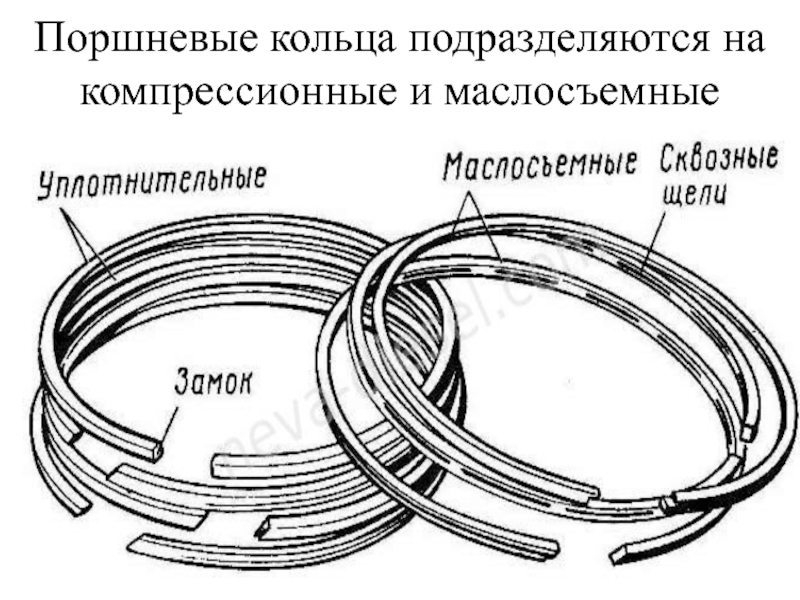

Слайд 9Поршневые кольца подразделяются на компрессионные и маслосъемные

Поршневые кольца подразделяются на  компрессионные и маслосъемные

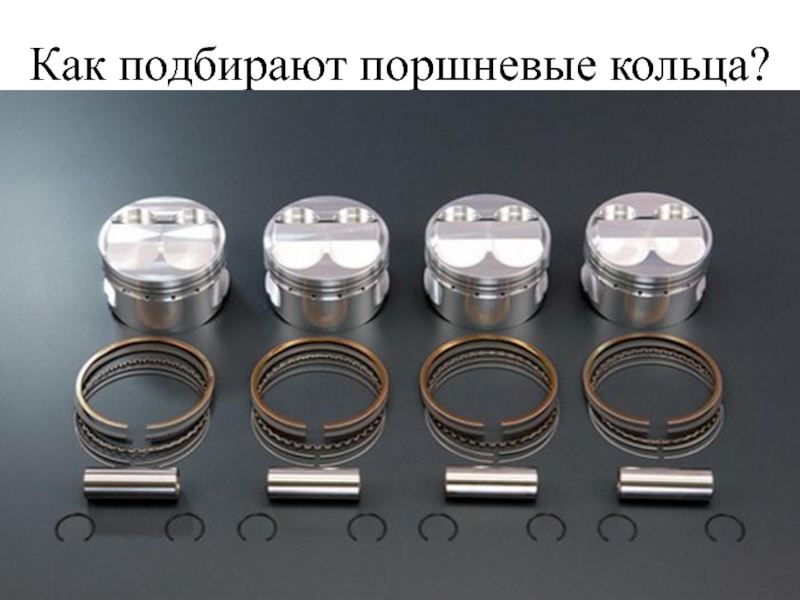

Слайд 10Как подбирают поршневые кольца?

Как подбирают поршневые кольца?

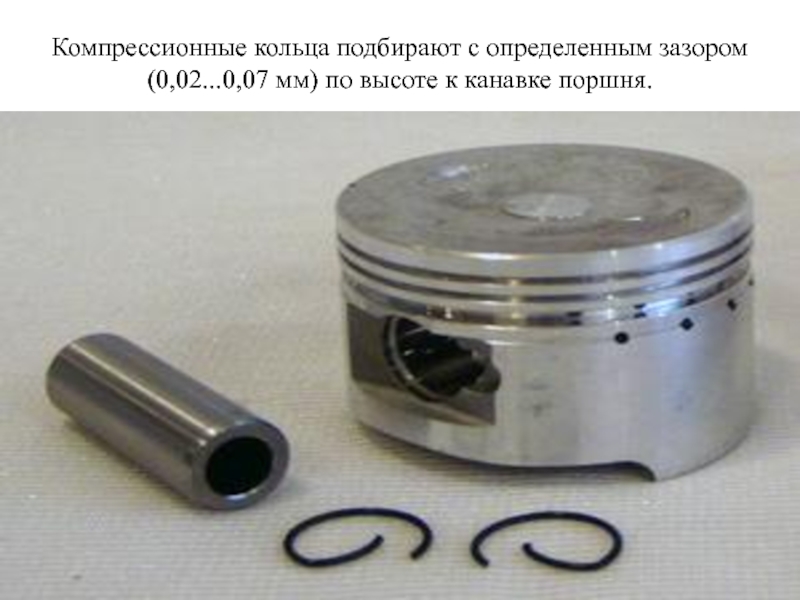

Слайд 11Компрессионные кольца подбирают с определенным зазором (0,02...0,07 мм) по высоте

к канавке поршня.

Компрессионные кольца подбирают с определенным зазором (0,02...0,07 мм) по высоте к канавке поршня.

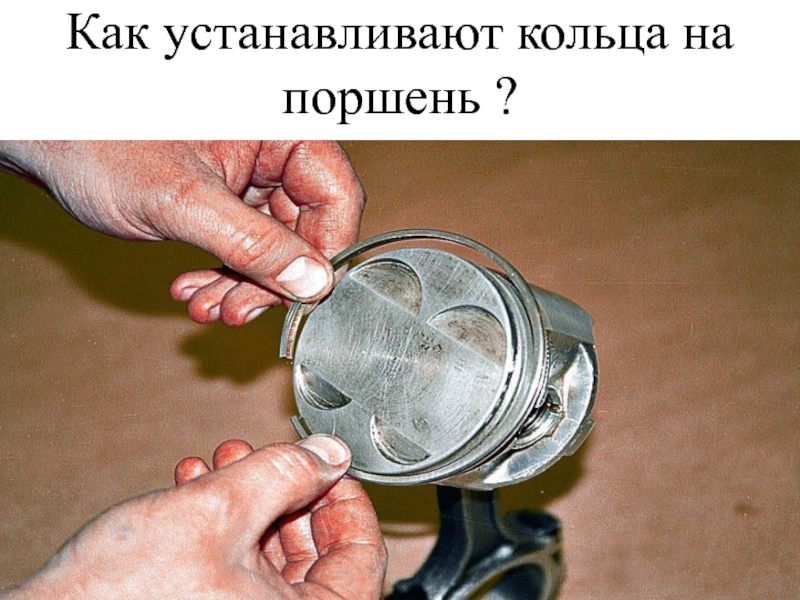

Слайд 12Как устанавливают кольца на поршень ?

Как устанавливают кольца на поршень ?

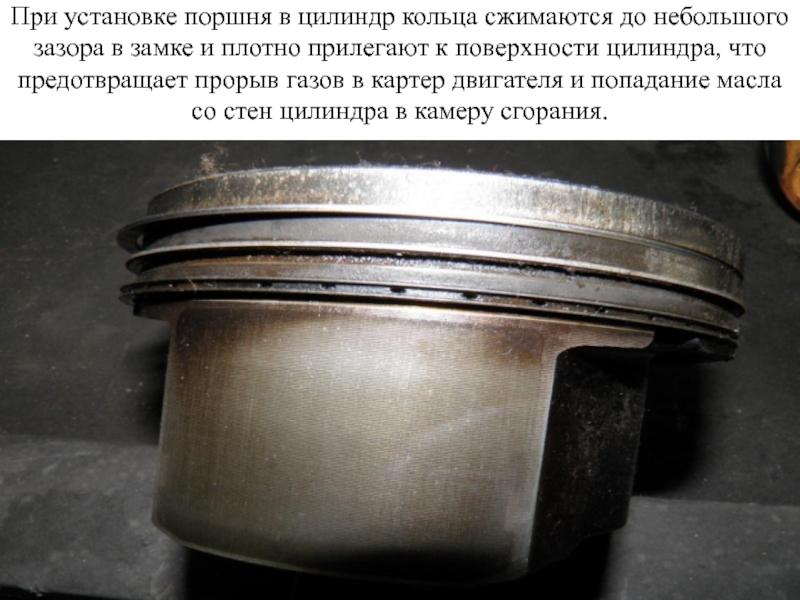

Слайд 13При установке поршня в цилиндр кольца сжимаются до небольшого зазора

в замке и плотно прилегают к поверхности цилиндра, что предотвращает

прорыв газов в картер двигателя и попадание масла со стен цилиндра в камеру сгорания.
При установке поршня в цилиндр кольца сжимаются до небольшого зазора в замке и плотно прилегают к поверхности

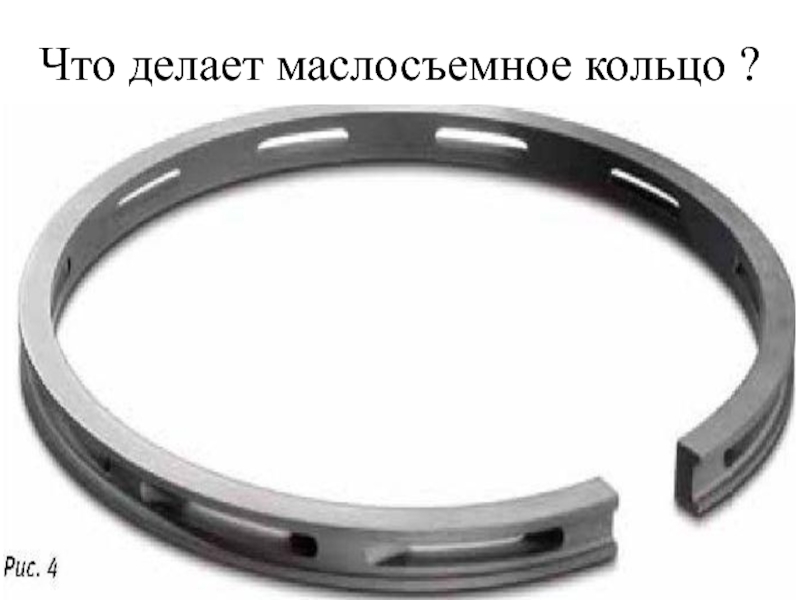

Слайд 14Что делает маслосъемное кольцо ?

Что делает маслосъемное кольцо ?

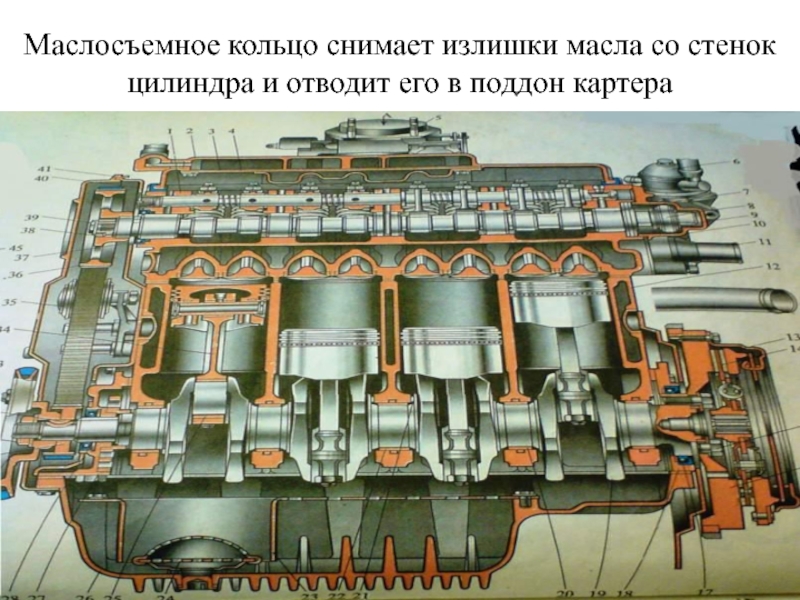

Слайд 15Маслосъемное кольцо снимает излишки масла со стенок цилиндра и отводит

его в поддон картера

Маслосъемное кольцо снимает излишки масла со стенок цилиндра и отводит его в поддон картера

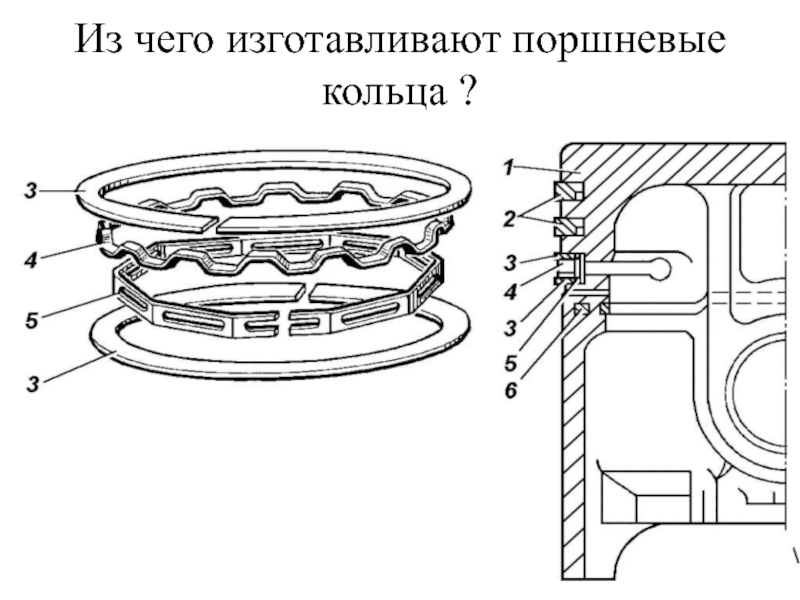

Слайд 16Из чего изготавливают поршневые кольца ?

Из чего изготавливают поршневые кольца ?

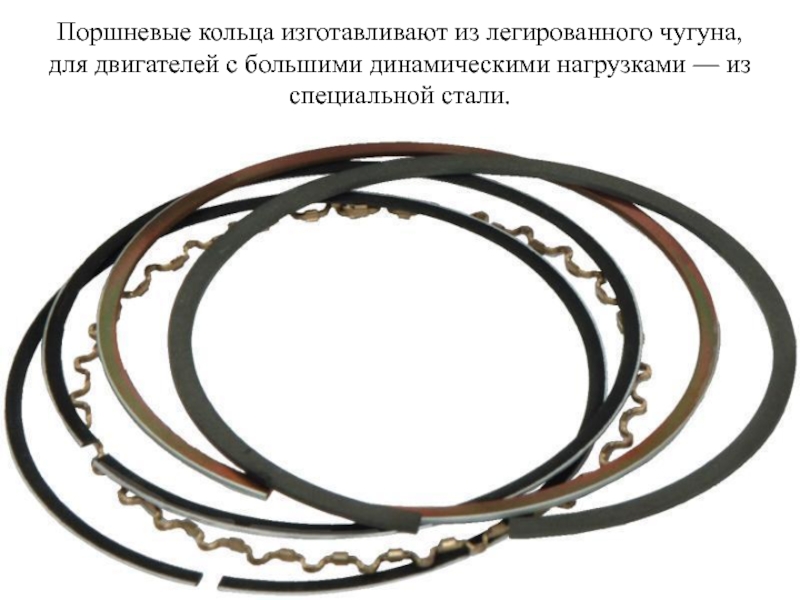

Слайд 17Поршневые кольца изготавливают из легированного чугуна, для двигателей с большими динамическими

нагрузками — из специальной стали.

Поршневые кольца изготавливают из легированного чугуна, для двигателей с большими динамическими нагрузками — из специальной стали.

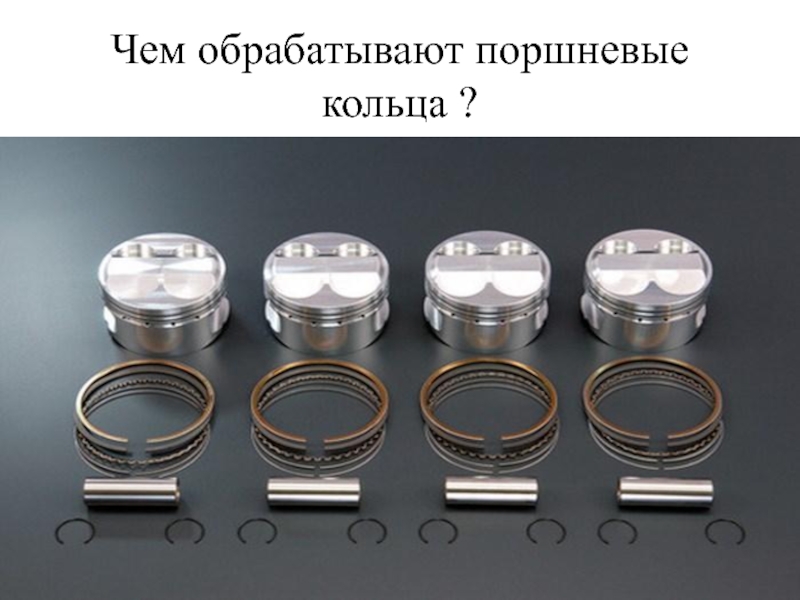

Слайд 18Чем обрабатывают поршневые кольца ?

Чем обрабатывают поршневые кольца ?

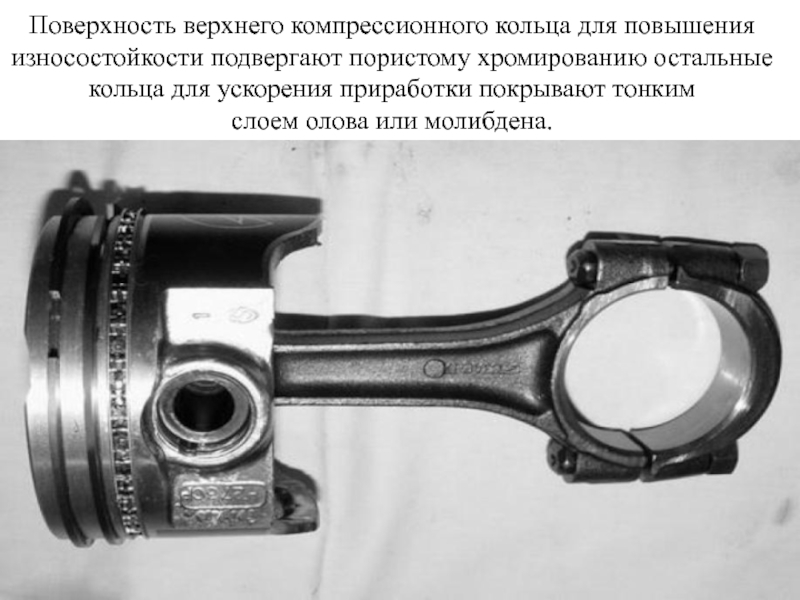

Слайд 19Поверхность верхнего компрессионного кольца для повышения износостойкости подвергают пористому хромированию

остальные кольца для ускорения приработки покрывают тонким слоем олова или молибдена.

Поверхность верхнего компрессионного кольца для повышения износостойкости подвергают пористому хромированию остальные кольца для ускорения приработки покрывают тонким

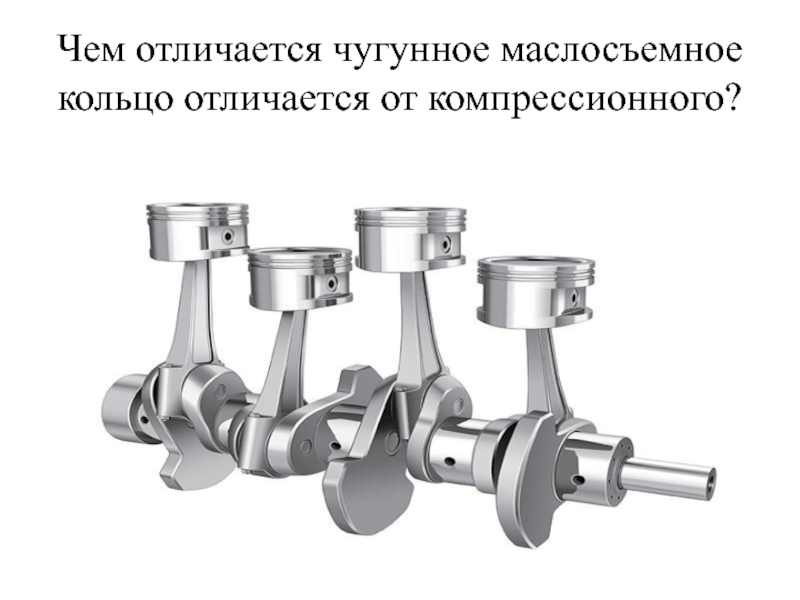

Слайд 20Чем отличается чугунное маслосъемное кольцо отличается от компрессионного?

Чем отличается чугунное маслосъемное кольцо отличается от компрессионного?

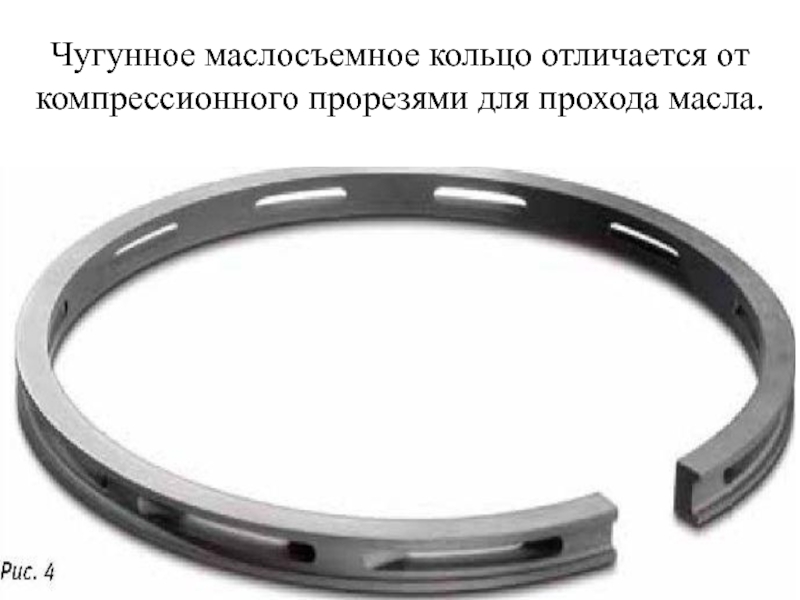

Слайд 21Чугунное маслосъемное кольцо отличается от компрессионного прорезями для прохода масла.

Чугунное маслосъемное кольцо отличается от компрессионного прорезями для прохода масла.

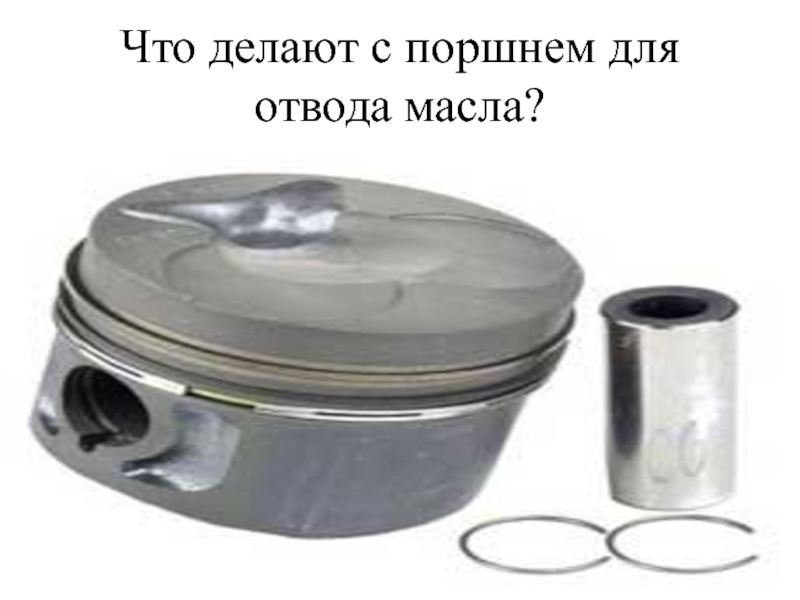

Слайд 22Что делают с поршнем для отвода масла?

Что делают с поршнем для отвода масла?

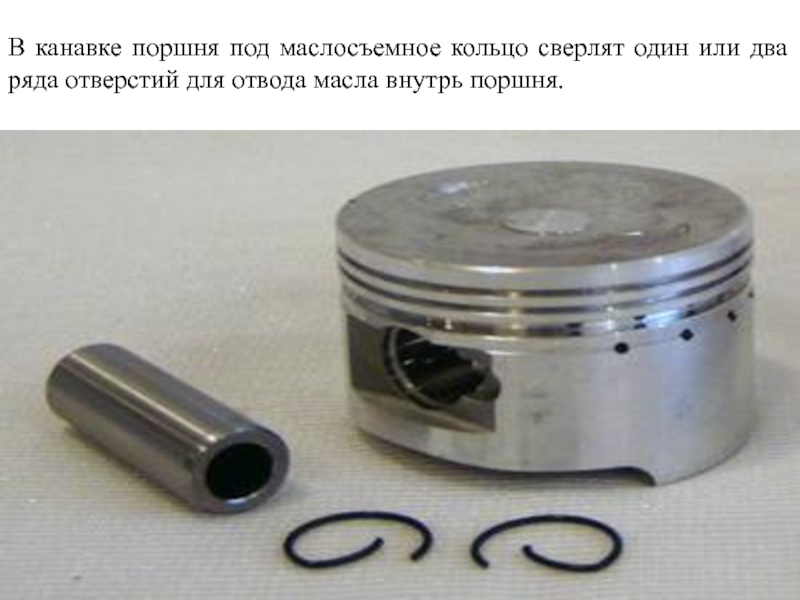

Слайд 23В канавке поршня под маслосъемное кольцо сверлят один или два

ряда отверстий для отвода масла внутрь поршня.

В канавке поршня под маслосъемное кольцо сверлят один или два ряда отверстий для отвода масла внутрь поршня.

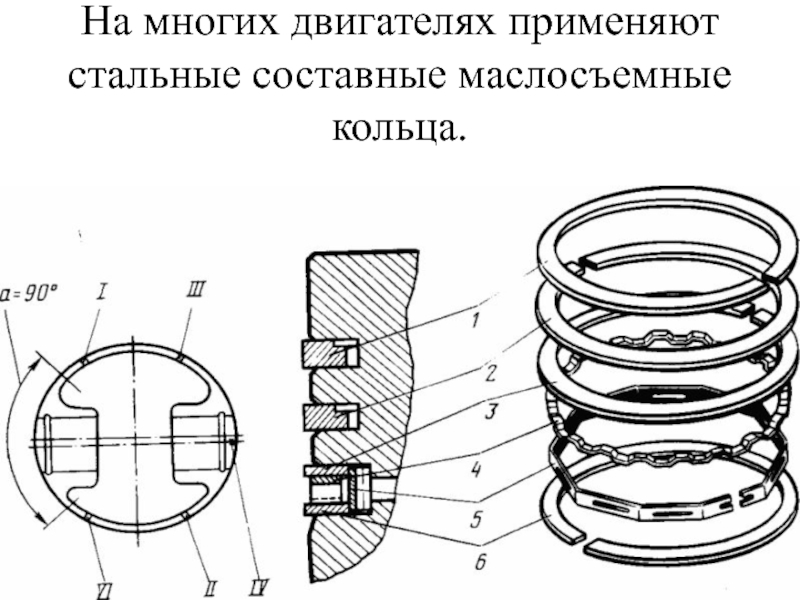

Слайд 24На многих двигателях применяют стальные составные маслосъемные кольца.

На многих двигателях применяют стальные составные маслосъемные кольца.

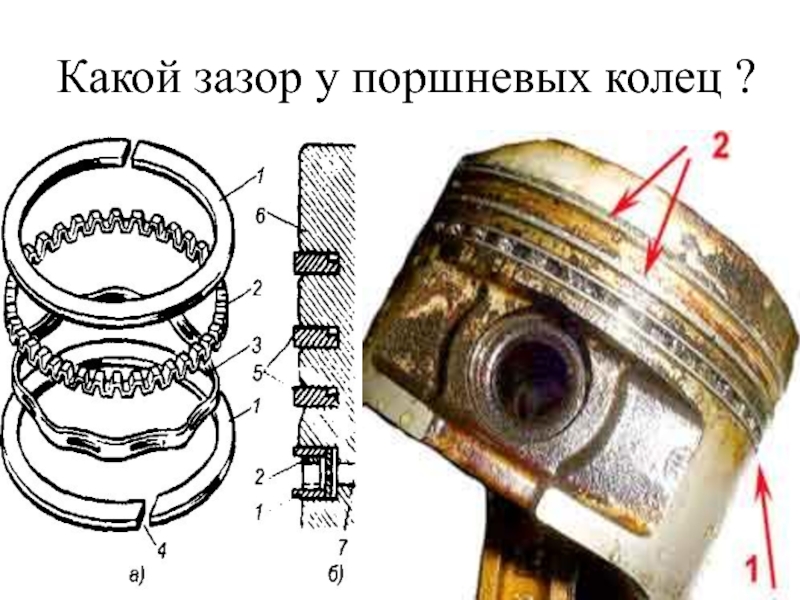

Слайд 25Какой зазор у поршневых колец ?

Какой зазор у поршневых колец ?

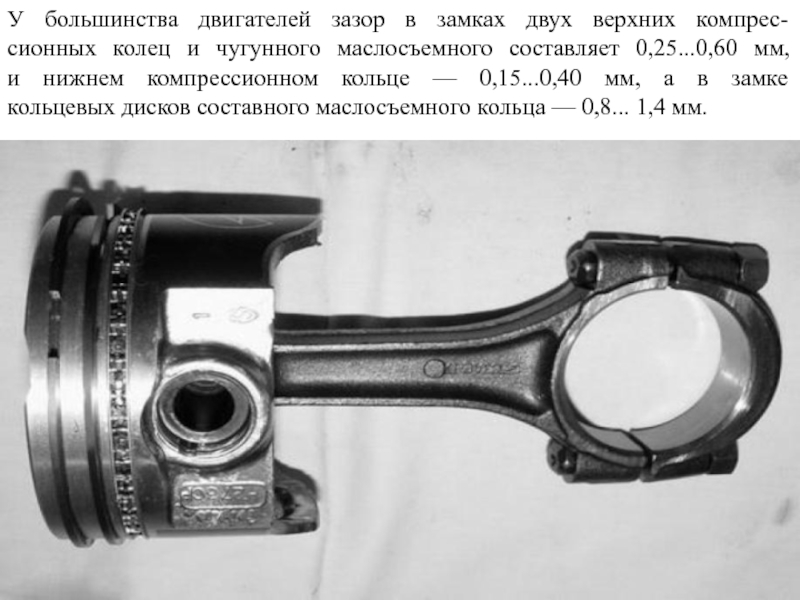

Слайд 26У большинства двигателей зазор в замках двух верхних компрес- сионных колец

и чугунного маслосъемного составляет 0,25...0,60 мм, и нижнем компрессионном кольце —

0,15...0,40 мм, а в замке кольцевых дисков составного маслосъемного кольца — 0,8... 1,4 мм.
У большинства двигателей зазор в замках двух верхних компрес- сионных колец и чугунного маслосъемного составляет 0,25...0,60 мм,

Слайд 27Как устанавливаются замки на компрессионные кольца?

Как устанавливаются замки на компрессионные кольца?

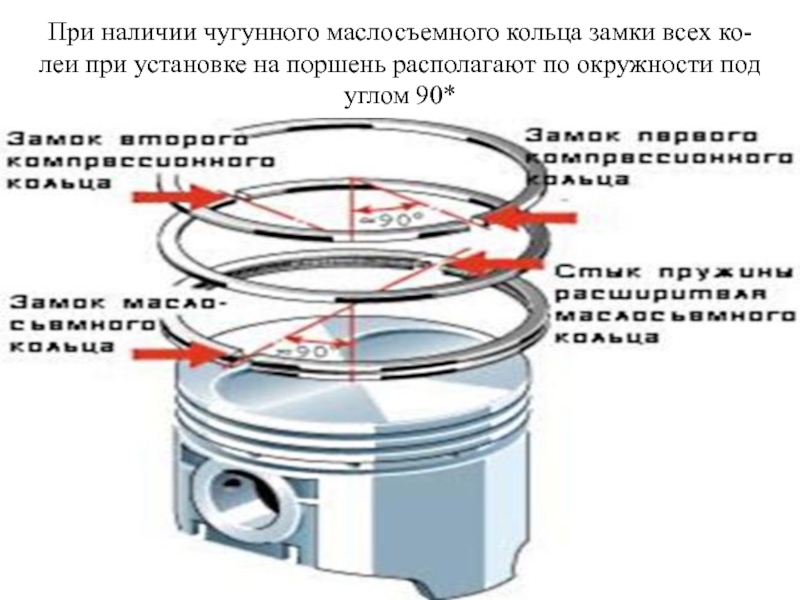

Слайд 28При наличии чугунного маслосъемного кольца замки всех ко- леи при установке

на поршень располагают по окружности под углом 90*

При наличии чугунного маслосъемного кольца замки всех ко- леи при установке на поршень располагают по окружности под

Слайд 29THE END

THE END

Слайд 30Домашнее задание
Учебник АВТОМОБИЛИ . Устройство автотранспортных средств А.Г. Пузанков ,

Глава 2 Кривошипно-шатунный механизм, стр. 48.
Учебник АВТОМОБИЛИ .ТЕОРИЯ И КОНСТРУКЦИЯ

АВТОМОБИЛЯ И ДВИГАТЕЛЯ В.К. ВАХЛАМОВ, М.Г. ШАТРОВ, А.А. ЮРЧЕВСКИЙ. Глава 11 , стр. 164.
Учебник «Основные конструкции автомобиля» Иванов A.M., Солнцев А.Н., Гаевский В.В. Глава 2 Двигатель, Параграф 8, Кривошипно-шатунный механизм, стр. 55
Индивидуальные задания студентам
Сделать презентации на тему: «Устройство поршневой группы».
Сделать презентации на тему: «Типы поршней дизельных ДВС».
Сделать презентации на тему: «Типы поршневых колец бензиновых ДВС».
Сделать презентации на тему: «Типы поршней бензиновых ДВС».
Сделать презентации на тему: «Неисправности поршневых колец ДВС».
Сделать презентации на тему: «Неисправности поршневой группы».




Домашнее заданиеУчебник АВТОМОБИЛИ . Устройство автотранспортных средств А.Г. Пузанков , Глава 2 Кривошипно-шатунный механизм, стр. 48.Учебник АВТОМОБИЛИ
