Слайд 1Подземные воды.
Карстовые процессы.
Слайд 3Типы воды в горных породах
Физически прочносвязанная вода
Физически рыхлосвязанная
Капиллярная
Гравитационная
Химически связанная
Газообразная
Слайд 4Происхождение подземных вод
Инфильтрационные
Конденсационные
Седиментогенные
Ювенильные
Метаморфические
Слайд 5Пористость горных пород
- совокупность пустот (пор), заключённых в горных
породах
Кп = Vпор/Vобщ *100%
Слайд 6Водопроницаемость
— это способность горных пород пропускать через себя воду
Обуславливается
Объемом
и размером пор
Формой пор
Характером их соединения друг с другом
Слайд 7Коэффициент фильтрации
указывает на скорость (м/сутки), с которой гравитационная вода просачивается
через породу при уклоне подземного потока, равном 45°
Слайд 8Степень водопроницаемости
водопроницаемые (Кф>1): гравий, галечники, пески, любые сильно трещиноватые монолитные
(скальные) породы; • водонепроницаемые, •
полупроницаемые (Кф = 1-0,001): супеси, легкие
суглинки, лёссы, неразложившийся торф
водоупорные (Кф< 0,001): глины, тяжелые суглинки, а также породы, находящиеся в зоне многолетней мерзлоты
Слайд 9Схема расположения различных типов подземных вод
1 — почвенно-растительный слой; 2
— водопроницаемые породы; 3 — полуводопроницаемые породы; 4 — водоупорные
породы; 5 — гравитационная вода; б — уровень грунтовых вод
а — почвенные воды; б — верховодка; в — грунтовые воды; г, д — межпластовые воды;
Слайд 10Безнапорные воды
располагаются ниже грунтовых води (сверху и снизу ограничены водоупорными
горизонтами
Слайд 11Напорные воды
Они приурочены к водоносным горизонтам, подстилаемым и перекрываемым водоупорными
слоями горных пород, и образуются благодаря полному насыщению водой водопроницаемых
пород, что и создает гидростатический напор
Слайд 12Напорные воды
Пьезометрический уровень – уровень напорных грунтовых вод, выражается в
абсолютных отметках( высота над уровнем моря).
Слайд 14Дебит
- количество воды, которое может дать источник в единицу
времени. Выражается в л/с
Слайд 16Карст
процессы растворения и выщелачивания подземными (и поверхностными) водами растворимых трещиноватых
горных пород, приводящие к образованию специфических форм рельефа на поверхности
Земли и в глубине
Слайд 17Карст
Соляной
Сульфатный
Карбонатный
Слайд 18Сульфатный карст.
Кунгурская пещера
Слайд 19Соляной карст. Баскунчакская пещера
Слайд 21Обязательные термины!
Карры,
Поноры
Карстовые воронки, колодцы, шахты
Полья
Сталактиты, сталагмиты, сталагнаты
Слайд 22Суффозия
механический вынос, вымывание подземными водами мелких частиц из рыхлых пород.
Когда карстовые породы перекрыты песчано-глинистыми отложениями, просачивающиеся воды вымывают из
них отдельные частицы и выносят их в располагающиеся ниже карстовые полости. Вследствие этого покровный слой разрыхляется, проседает и в конечном итоге происходит его обрушение над подземными карстовыми полостями
Слайд 24Деятельность подземных водных потоков
Перенос происходит в основном в виде коллоидных
растворов.
Отложение из растворов может вызываться изменением их концентрации, понижением температуры,
скорости фильтрации и другими причинами
Слайд 25Породы
Травертины
Гейзериты
Залежи бурых железняков

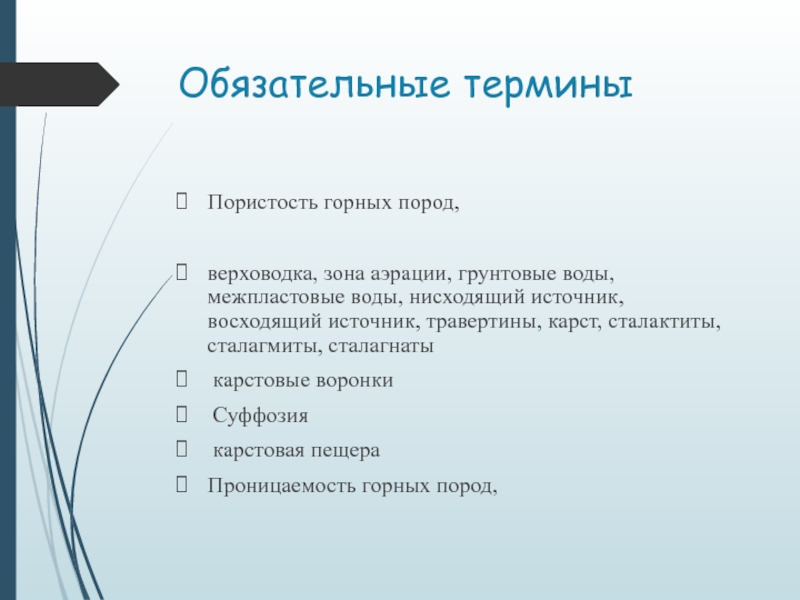

Слайд 27Обязательные термины
Пористость горных пород,
верховодка, зона аэрации, грунтовые воды, межпластовые воды,
нисходящий источник, восходящий источник, травертины, карст, сталактиты, сталагмиты, сталагнаты
карстовые
воронки
Суффозия
карстовая пещера
Проницаемость горных пород,
