ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ

Содержание

План здания - Это – горизонтальный разрез здания, секущая плоскость в котором проходит по оконным и дверным проемам.

Слайды и текст этой презентации

Слайд 1ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ

Слайд 2План здания -
Это – горизонтальный разрез здания, секущая плоскость

в котором проходит по оконным и дверным проемам.

План здания - Это – горизонтальный разрез здания, секущая плоскость в котором проходит по оконным и дверным

Слайд 3Зачем секущая плоскость проходит именно по проемам?

Зачем секущая плоскость проходит именно по проемам?

Слайд 4На строительном чертеже в первую очередь вычерчивается план здания.

На строительном чертеже в первую очередь вычерчивается план здания.

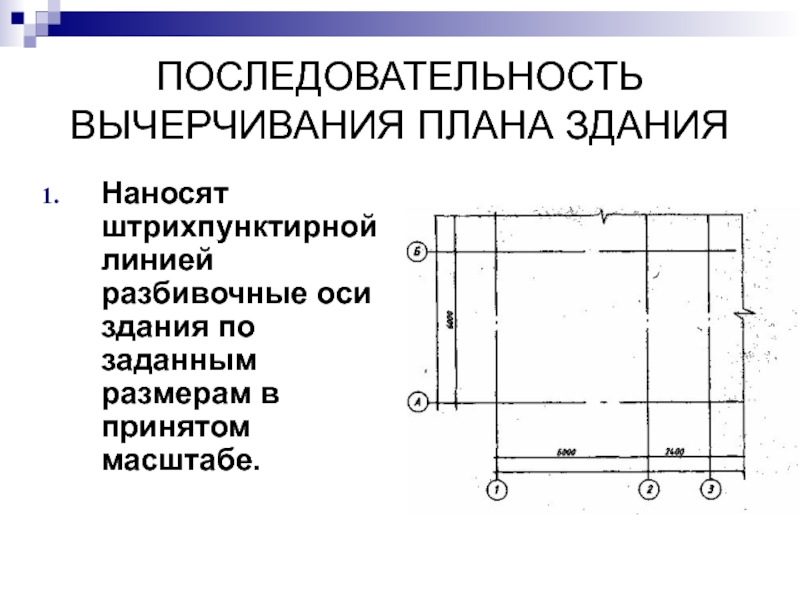

Слайд 5ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ
Наносят штрихпунктирной линией разбивочные оси здания по

заданным размерам в принятом масштабе.

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯНаносят штрихпунктирной линией разбивочные оси здания по заданным размерам в принятом масштабе.

Слайд 6ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ
2. Тонкими сплошными линиями вычерчивают наружные

и внутренние стены здания и перегородки по заданным размерам.

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ2.  Тонкими сплошными линиями вычерчивают наружные и внутренние стены здания и перегородки по

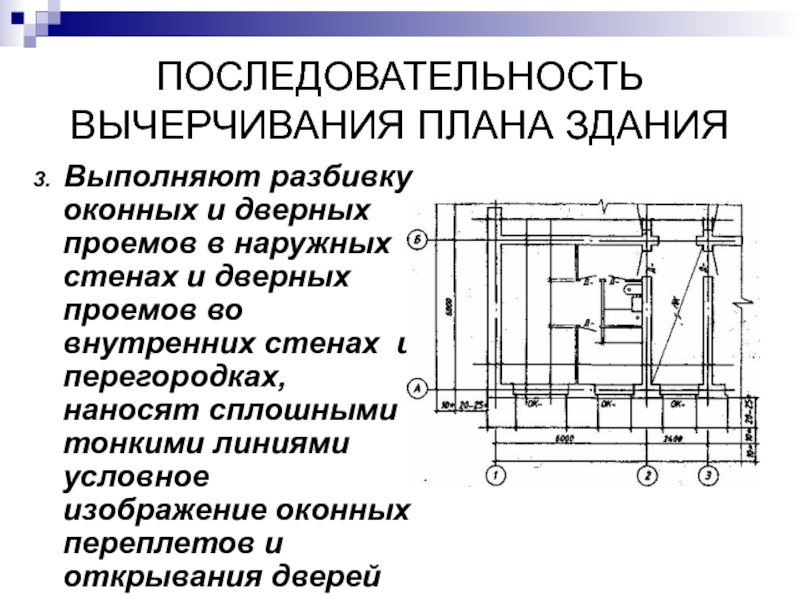

Слайд 7ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ
3. Выполняют разбивку оконных и дверных проемов

в наружных стенах и дверных проемов во внутренних стенах и

перегородках, наносят сплошными тонкими линиями условное изображение оконных переплетов и открывания дверей
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ3. Выполняют разбивку оконных и дверных проемов в наружных стенах и дверных проемов во

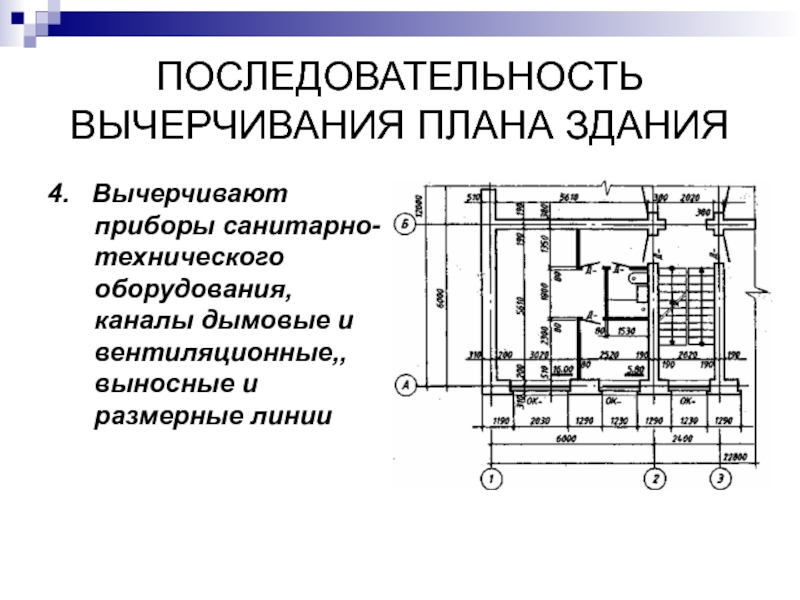

Слайд 8ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ
4. Вычерчивают приборы санитарно-технического оборудования, каналы

дымовые и вентиляционные,, выносные и размерные линии

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ4.  Вычерчивают приборы санитарно-технического оборудования, каналы дымовые и вентиляционные,, выносные и размерные линии

Слайд 9ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ
5. Проверяют правильность вычерченного плана и выполняют

обводку

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ ПЛАНА ЗДАНИЯ5. Проверяют правильность вычерченного плана и выполняют обводку

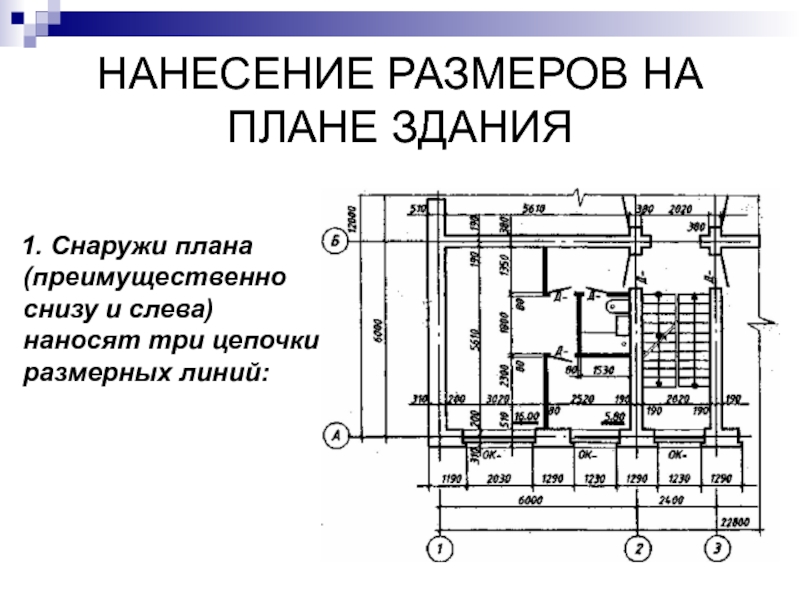

Слайд 10НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
1. Снаружи плана

(преимущественно снизу и слева) наносят три цепочки размерных линий:

НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ   1. Снаружи плана (преимущественно снизу и слева) наносят три цепочки

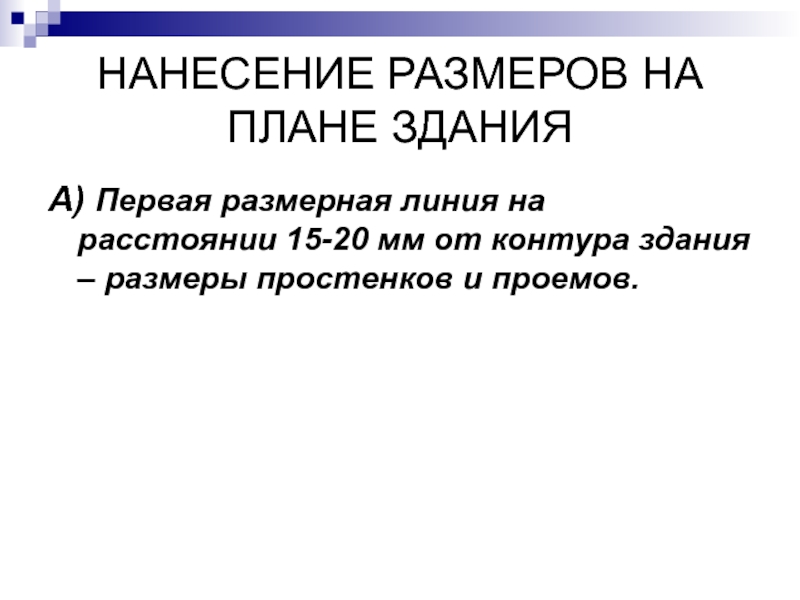

Слайд 11НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
А) Первая размерная линия на расстоянии

15-20 мм от контура здания – размеры простенков и проемов.


НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯА) Первая размерная линия на расстоянии 15-20 мм от контура здания – размеры

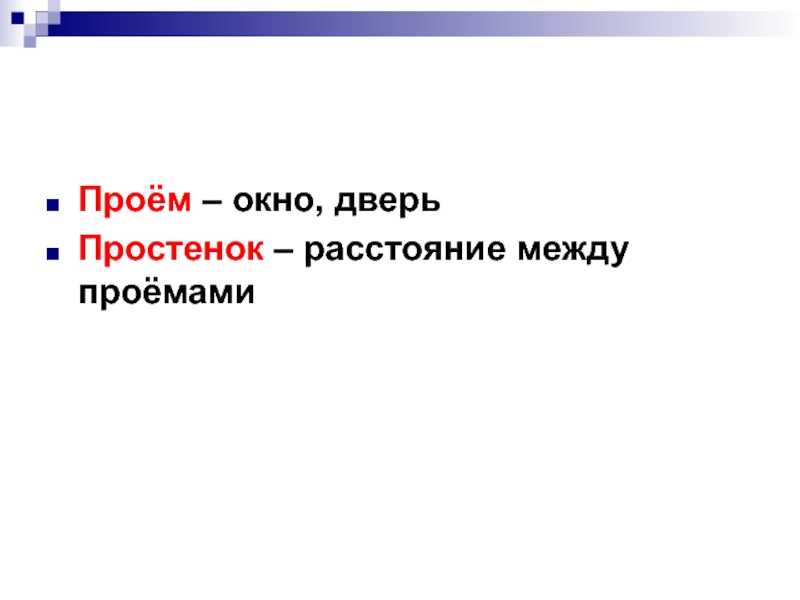

Слайд 12Проём – окно, дверь
Простенок – расстояние между проёмами

Проём – окно, дверьПростенок – расстояние между проёмами

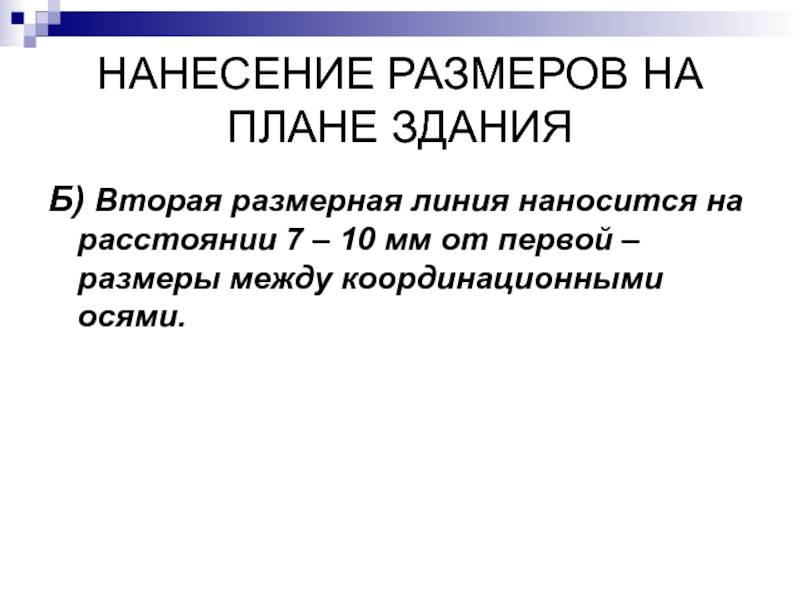

Слайд 13НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
Б) Вторая размерная линия наносится на

расстоянии 7 – 10 мм от первой – размеры между

координационными осями.
НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯБ) Вторая размерная линия наносится на расстоянии 7 – 10 мм от первой

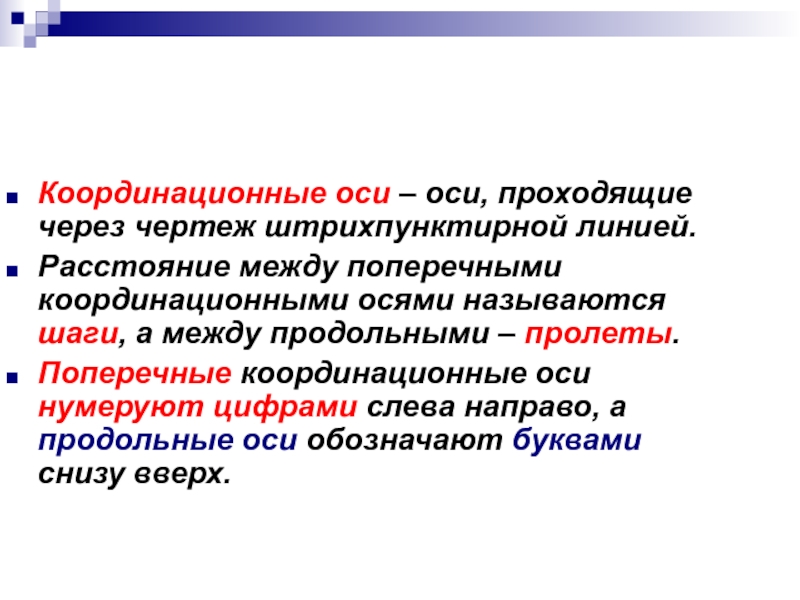

Слайд 14Координационные оси – оси, проходящие через чертеж штрихпунктирной линией.
Расстояние между

поперечными координационными осями называются шаги, а между продольными – пролеты.
Поперечные

координационные оси нумеруют цифрами слева направо, а продольные оси обозначают буквами снизу вверх.
Координационные оси – оси, проходящие через чертеж штрихпунктирной линией.Расстояние между поперечными координационными осями называются шаги, а между

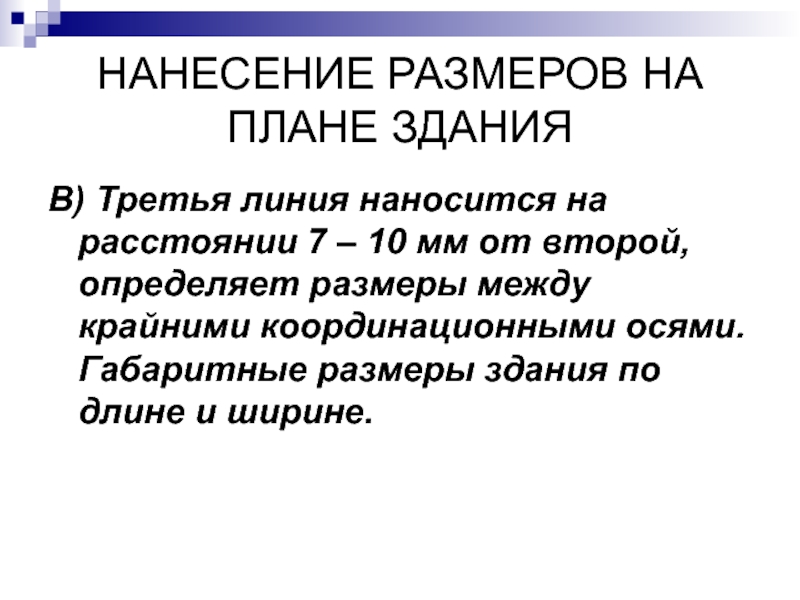

Слайд 15НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
В) Третья линия наносится на расстоянии

7 – 10 мм от второй, определяет размеры между крайними

координационными осями. Габаритные размеры здания по длине и ширине.
НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯВ) Третья линия наносится на расстоянии 7 – 10 мм от второй, определяет

Слайд 16НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
2. Внутри плана наносят размеры с

помощью 2 -3 ленточек размеров, на которых проставляют:
А) Длину

и ширину помещения
Б) Толщину стен и перегородок
В) Размеры лестничных клеток

НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ2. Внутри плана наносят размеры с помощью 2 -3 ленточек размеров, на которых

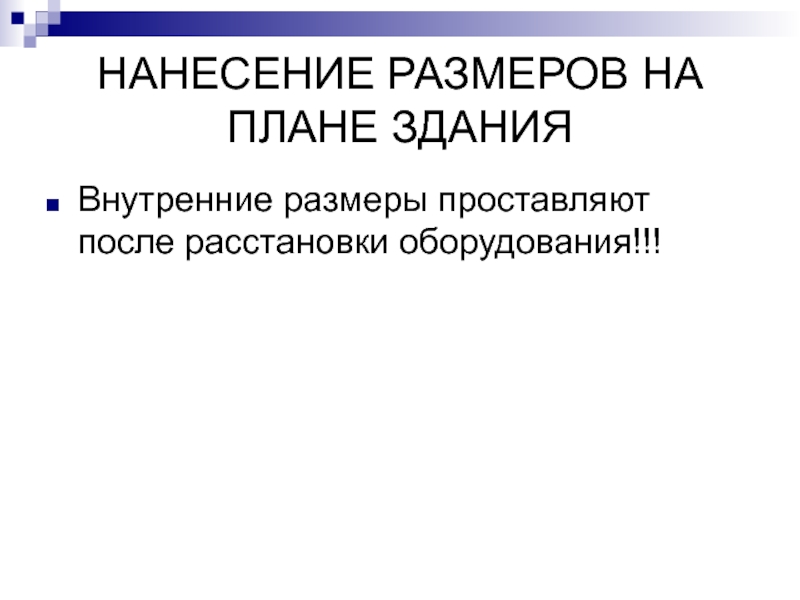

Слайд 17НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
Внутренние размеры проставляют после расстановки оборудования!!!

НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯВнутренние размеры проставляют после расстановки оборудования!!!

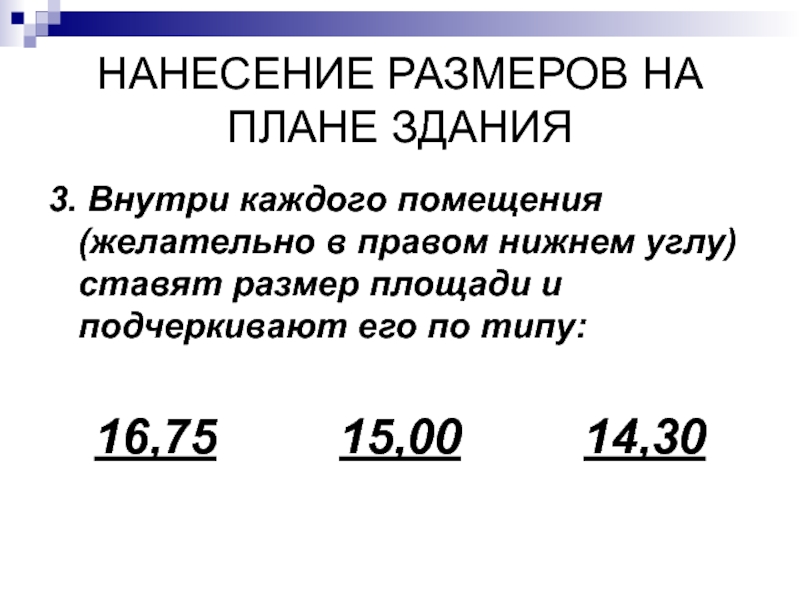

Слайд 18НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
3. Внутри каждого помещения (желательно в

правом нижнем углу) ставят размер площади и подчеркивают его по

типу:

16,75 15,00 14,30
НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ3. Внутри каждого помещения (желательно в правом нижнем углу) ставят размер площади и

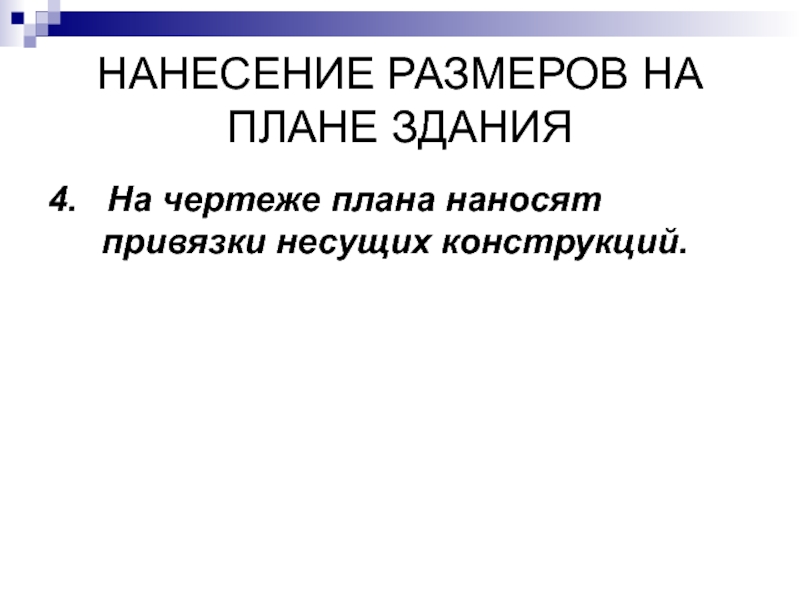

Слайд 19НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
4. На чертеже плана наносят

привязки несущих конструкций.

НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ4.  На чертеже плана наносят привязки несущих конструкций.

Слайд 20Привязка – это распределение толщины стены ( колонны) относительно координационной

оси.
Привязка зависит от материала и функции стены.
Стандартные стены

из кирпича имеют толщину:
внешние 510, 670, 770 мм;
Внутренняя стена всегда 380 мм.

Привязка – это распределение толщины стены ( колонны) относительно координационной оси.Привязка зависит от материала и функции стены.

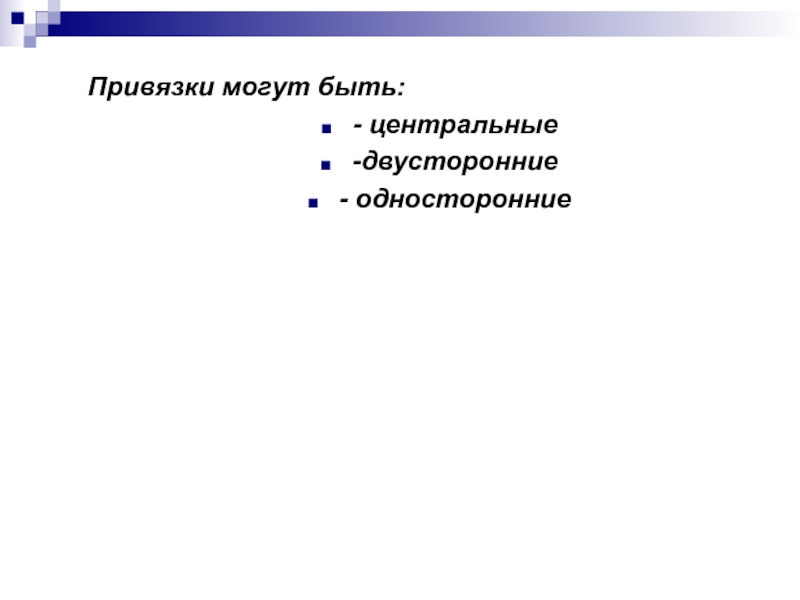

Слайд 21Привязки могут быть:
- центральные
-двусторонние
- односторонние

Привязки могут быть:- центральные-двусторонние- односторонние

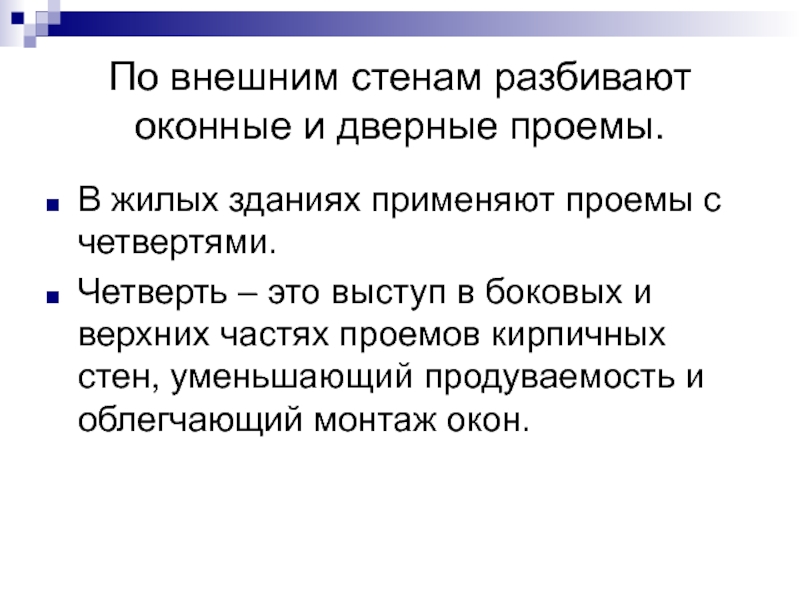

Слайд 22По внешним стенам разбивают оконные и дверные проемы.
В жилых зданиях

применяют проемы с четвертями.
Четверть – это выступ в боковых и

верхних частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий монтаж окон.
По внешним стенам разбивают оконные и дверные проемы.В жилых зданиях применяют проемы с четвертями.Четверть – это выступ

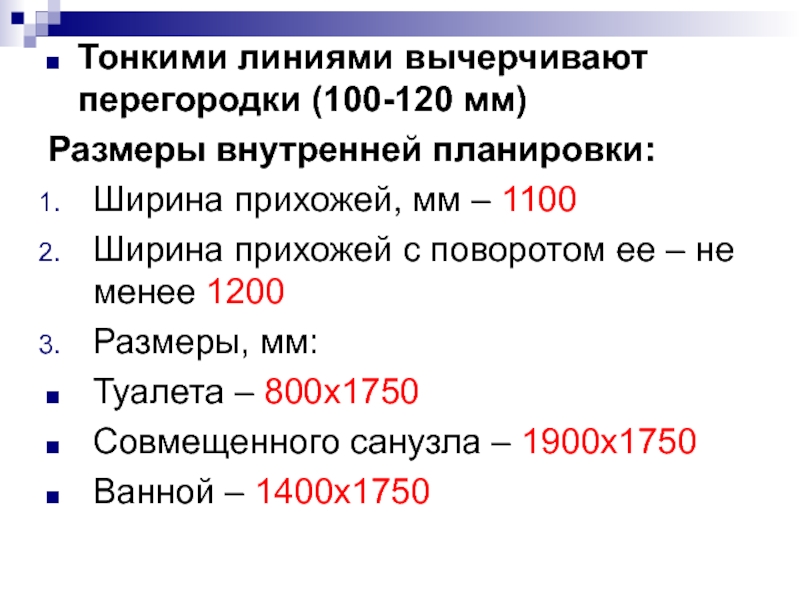

Слайд 23Тонкими линиями вычерчивают перегородки (100-120 мм)
Размеры внутренней планировки:
Ширина прихожей, мм

– 1100
Ширина прихожей с поворотом ее – не менее 1200
Размеры,

мм:
Туалета – 800х1750
Совмещенного санузла – 1900х1750
Ванной – 1400х1750


Тонкими линиями вычерчивают перегородки (100-120 мм)Размеры внутренней планировки:Ширина прихожей, мм – 1100Ширина прихожей с поворотом ее –

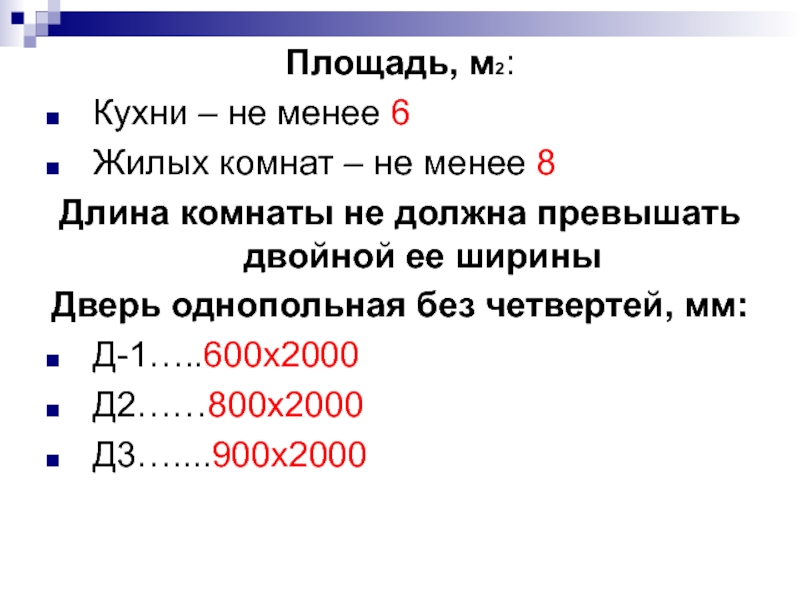

Слайд 24Площадь, м2:
Кухни – не менее 6
Жилых комнат – не менее

8
Длина комнаты не должна превышать двойной ее ширины
Дверь однопольная без

четвертей, мм:
Д-1…..600х2000
Д2……800х2000
Д3…....900х2000
Площадь, м2:Кухни – не менее 6Жилых комнат – не менее 8Длина комнаты не должна превышать двойной ее

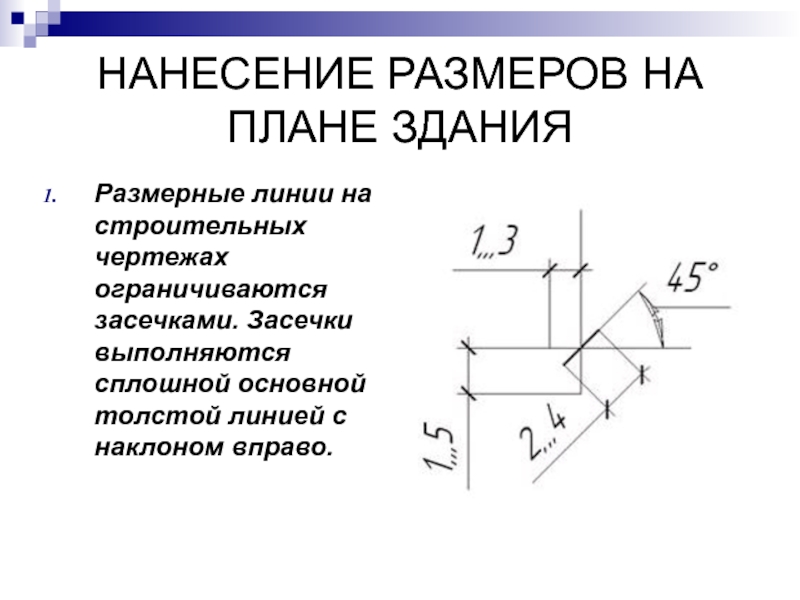

Слайд 25НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯ
Размерные линии на строительных чертежах ограничиваются

засечками. Засечки выполняются сплошной основной толстой линией с наклоном вправо.

НАНЕСЕНИЕ РАЗМЕРОВ НА ПЛАНЕ ЗДАНИЯРазмерные линии на строительных чертежах ограничиваются засечками. Засечки выполняются сплошной основной толстой линией

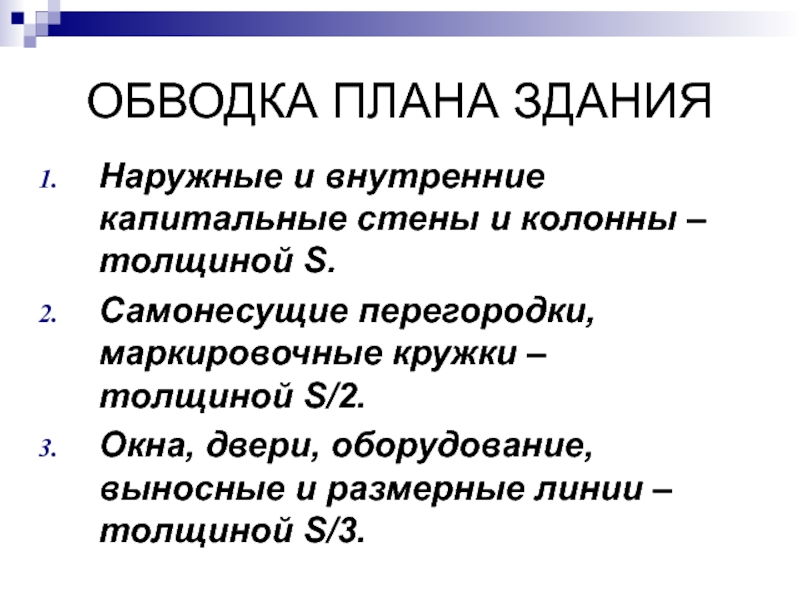

Слайд 26ОБВОДКА ПЛАНА ЗДАНИЯ
Наружные и внутренние капитальные стены и колонны –

толщиной S.
Самонесущие перегородки, маркировочные кружки – толщиной S/2.
Окна, двери, оборудование,

выносные и размерные линии – толщиной S/3.

ОБВОДКА ПЛАНА ЗДАНИЯНаружные и внутренние капитальные стены и колонны – толщиной S.Самонесущие перегородки, маркировочные кружки – толщиной
