Построение индикаторных линий, расчет коэффициента продуктивности

системе координат индикаторную диаграмму (ИД). При однофазном течении жидкости по

пласту к забою скважины и линейном законе фильтрации индикаторной линией является прямая

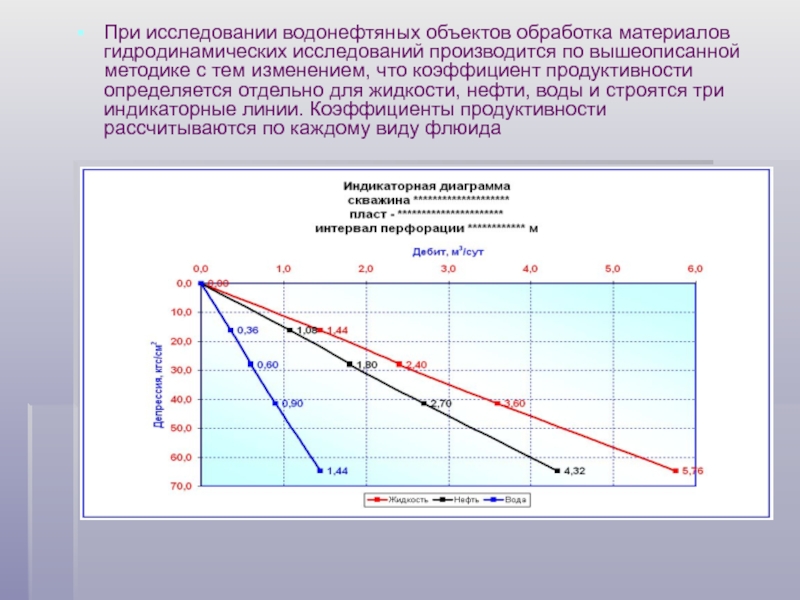

вышеописанной методике с тем изменением, что коэффициент продуктивности определяется отдельно

для жидкости, нефти, воды и строятся три индикаторные линии. Коэффициенты продуктивности рассчитываются по каждому виду флюида

самой различной.

Чаще встречаются выпуклые к оси дебитов индикаторные диаграммы.

Такая форма ИД указывает на достижение условия, когда забойное давление становится меньше давления насыщения, либо достижения забойного давления и отбора жидкости, при которых происходит нарушение линейного закона фильтрации жидкости и, как следствие – появление дополнительных гидравлических сопротивлений движению жидкости в пористой среде. Коэффициент продуктивности в данных случаях определяется по начальному прямолинейному участку, наиболее отчетливо выраженному при прямом ходе (от меньшей депрессии к большей) исследования, исключающем влияние гистерезиса (например, некоторое запаздывание в достижении установившихся забойных давлений вследствие разгазирования нефти в прискважинной зоне и др.) на форму индикаторных линий.

Причиной появления выпуклых к оси дебитов ИД без начального прямолинейного участка является смыкание трещин трещинного коллектора при увеличении забойной депрессии в процессе исследования по прямому ходу с характерным гистерезисом при возвращении режимов исследования по прямому ходу.

Форма индикаторных диаграмм, кроме наиболее часто встречающейся прямолинейной, может быть самой различной.

Чаще встречаются выпуклые к оси дебитов индикаторные диаграммы. Такая форма ИД указывает на достижение условия, когда забойное давление становится меньше давления насыщения, либо достижения забойного давления и отбора жидкости, при которых происходит нарушение линейного закона фильтрации жидкости и, как следствие – появление дополнительных гидравлических сопротивлений движению жидкости в пористой среде. Коэффициент продуктивности в данных случаях определяется по начальному прямолинейному участку, наиболее отчетливо выраженному при прямом ходе (от меньшей депрессии к большей) исследования, исключающем влияние гистерезиса (например, некоторое запаздывание в достижении установившихся забойных давлений вследствие разгазирования нефти в прискважинной зоне и др.) на форму индикаторных линий.

Причиной появления выпуклых к оси дебитов ИД без начального прямолинейного участка является смыкание трещин трещинного коллектора при увеличении забойной депрессии в процессе исследования по прямому ходу с характерным гистерезисом при возвращении режимов исследования по прямому ходу.

оси дебитов. Они могут быть получены при испытании единым фильтром

различных по проницаемости пропластков. При этом с увеличением забойной депрессии происходит включение в работу новых, до этого не работающих из-за низких коллекторских свойств, пропластков.

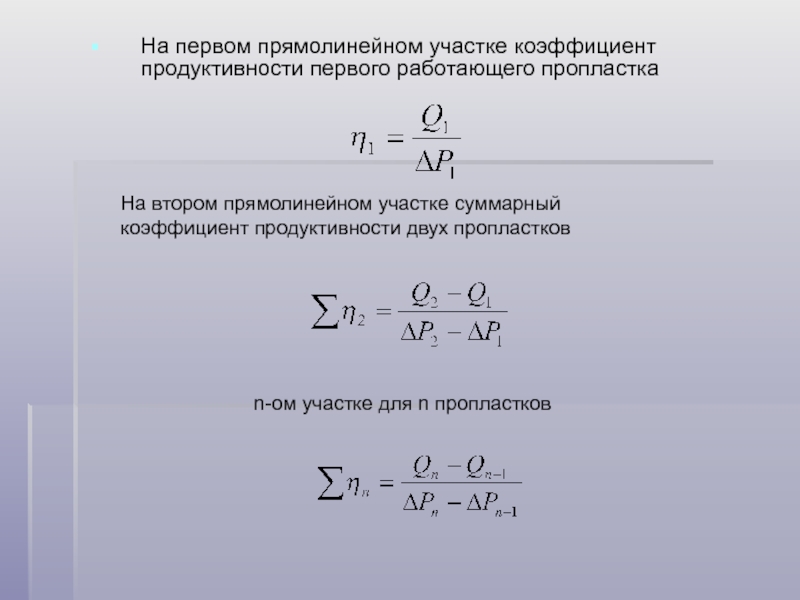

прямолинейном участке суммарный
коэффициент продуктивности двух пропластков
n-ом участке для n

пропластков
