Слайд 1Пожарная техника
Эффективность огнегашения определяется качеством используемых веществ и конструктивным совершенством
огнегасительного устройства. От последнего зависит количество вводимого в зону горения
огнегасительного вещества и интенсивность подачи его в эту зону.
В качестве огнегасительных устройств применяются первичные средства пожаротушения и стационарные установки пожаротушения.

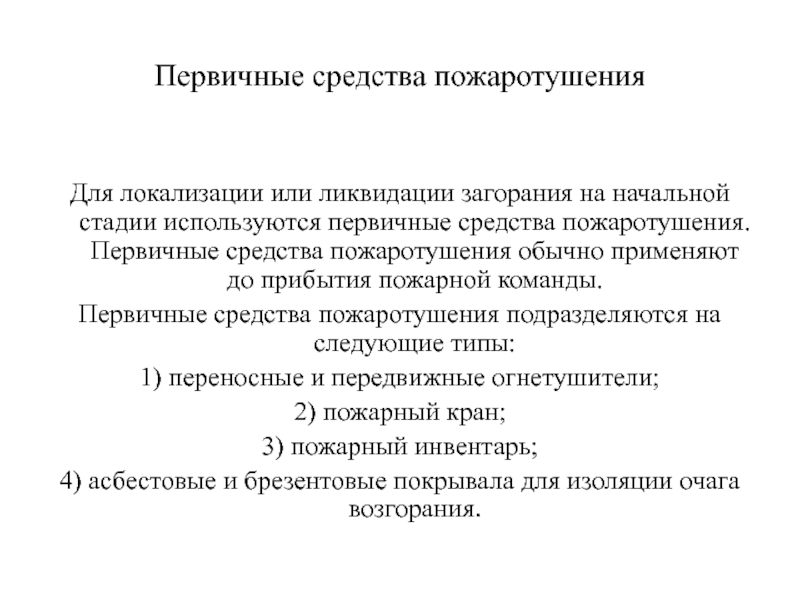

Слайд 2Первичные средства пожаротушения
Для локализации или ликвидации загорания на начальной стадии
используются первичные средства пожаротушения. Первичные средства пожаротушения обычно применяют до
прибытия пожарной команды.
Первичные средства пожаротушения подразделяются на следующие типы:
1) переносные и передвижные огнетушители;
2) пожарный кран;
3) пожарный инвентарь;
4) асбестовые и брезентовые покрывала для изоляции очага возгорания.
Слайд 3Огнетушители
Огнетушители предназначены для ликвидации небольших очагов горения до прибытия пожарной
команды.
В зависимости от объема и способа доставки к месту загорания
огнегасительного вещества огнетушители могут быть переносными (до 20 литров), передвижными (от 20 до 400 литров) и стационарными (более 400 литров). Переносные огнетушители могут быть ручными (при использовании находятся в руках человека), ранцевыми (при использовании находятся за спиной человека) или забрасываемыми (при использовании забрасываются человеком в зону горения).

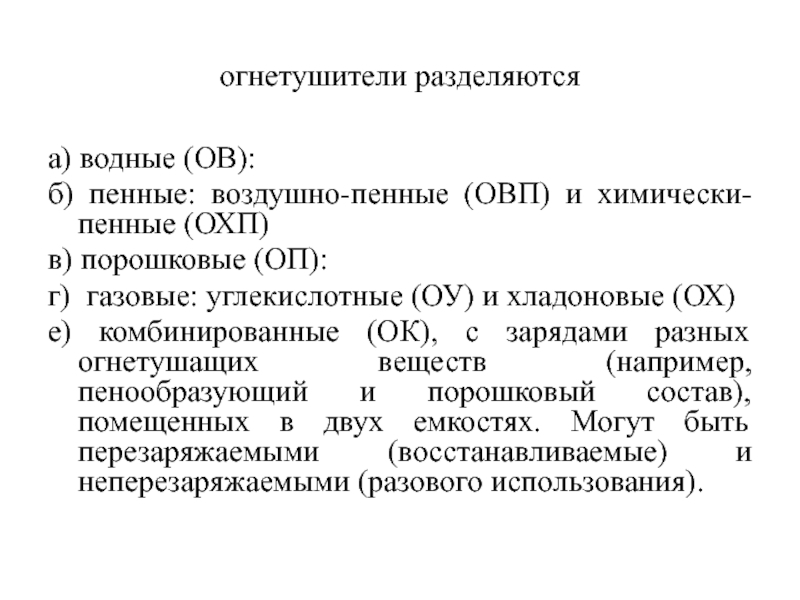

Слайд 4огнетушители разделяются
а) водные (ОВ):
б) пенные: воздушно-пенные (ОВП) и химически-пенные (ОХП)
в)
порошковые (ОП):
г) газовые: углекислотные (ОУ) и хладоновые (ОХ)
е) комбинированные
(ОК), с зарядами разных огнетушащих веществ (например, пенообразующий и порошковый состав), помещенных в двух емкостях. Могут быть перезаряжаемыми (восстанавливаемые) и неперезаряжаемыми (разового использования).
Слайд 5В ручных огнетушителях основными конструктивными частями являются
баллон для огнегасительного вещества;
запорно-пусковое
устройство для выпуска наружу и направления в нужную сторону потока
огнегасительного вещества;
механизм удаления из баллона его содержимого путем создания внутреннего избыточного давления;
чека для предотвращения случайного срабатывания огнетушителя.
Слайд 6Маркировка огнетушителя
Огнетушители маркируются буквами, которые характеризуют вид огнетушителя по заряду,
и цифрой, которая обозначает его объём в литрах или массу
в килограммах и содержать следующую информацию:
- товарный знак и наименование предприятия-изготовителя;
- название и обозначение огнетушителя;
- обозначение нормативного или технического документа, которому соответствует огнетушитель (технические условия, стандарт и т. д.);
- классы пожаров, которые могут быть потушены данным огнетушителем;
- тип, марка и номинальное количество огнегасительного вещества;
Слайд 7Водные огнетушители
Огнетушители переносные водные предназначены для тушения пожаров класса А
(твёрдые горючие вещества), а при использовании добавок к воде также
и для тушения пожаров классов В (жидкие горючие вещества).
Подобные огнетушители не пригодны для тушения пожаров классов С (газообразные вещества), D (металлы и металлоорганические вещества), и электроустановок, находящихся под напряжением

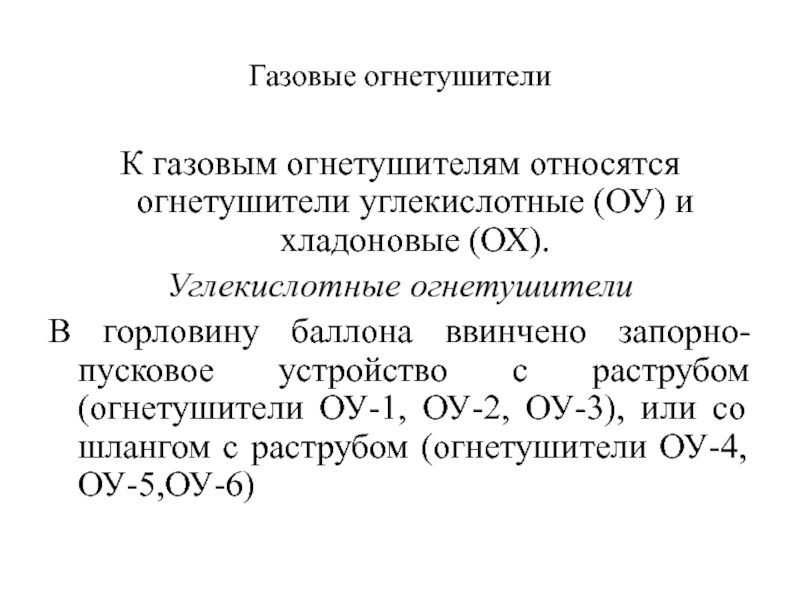

Слайд 9Газовые огнетушители
К газовым огнетушителям относятся огнетушители углекислотные (ОУ) и хладоновые
(ОХ).

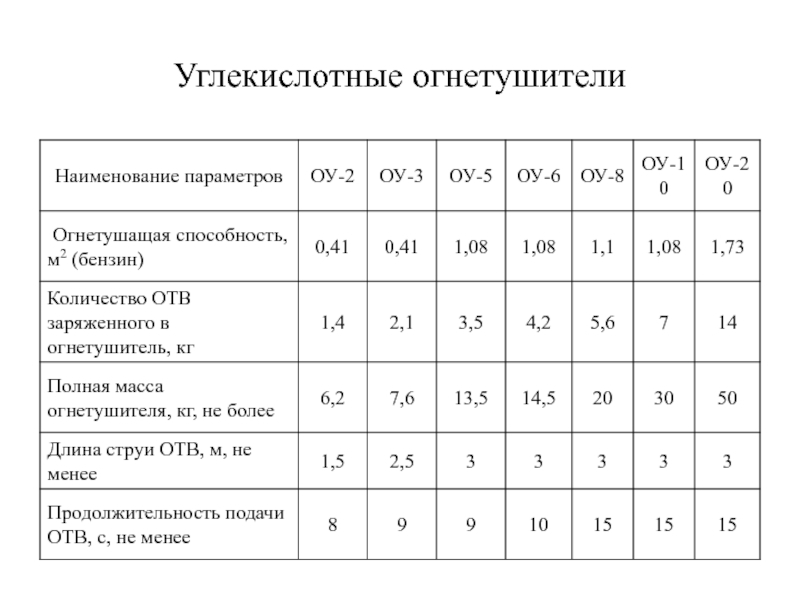

Углекислотные огнетушители
В горловину баллона ввинчено запорно-пусковое устройство с раструбом (огнетушители
ОУ-1, ОУ-2, ОУ-3), или со шлангом с раструбом (огнетушители ОУ-4,ОУ-5,ОУ-6)
Слайд 10Газовые огнетушители
Принцип действия углекислотного огнетушителя основан на вытеснении находящейся под
избыточным давлением 5,8 МПа углекислоты из баллона. При открывании запорно-пускового
устройства диоксид углерода по сифонной трубке поступает к раструбу.
Диоксид углерода из сжиженного состояния переходит в твердое (снегообразное) и его температура резко понижается

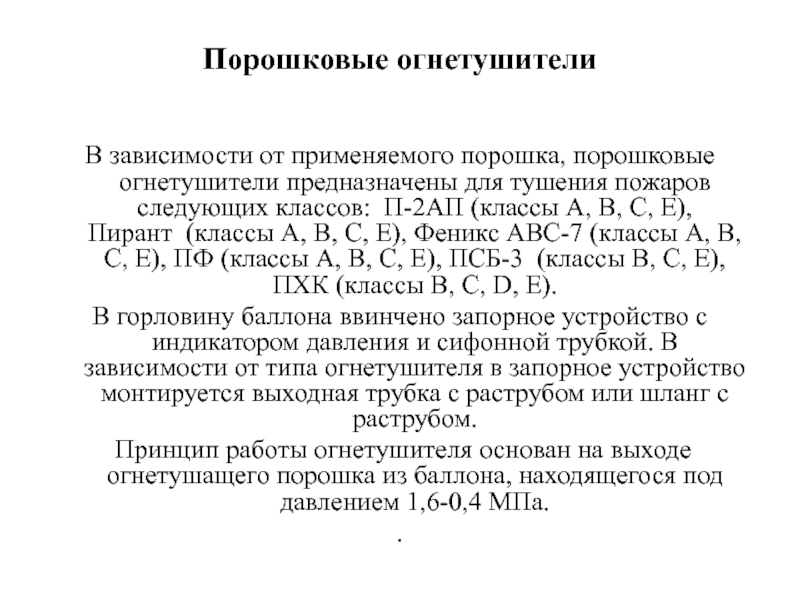

Слайд 12Порошковые огнетушители
В зависимости от применяемого порошка, порошковые огнетушители предназначены для
тушения пожаров следующих классов: П-2АП (классы А, В, С, Е), Пирант (классы
А, В, С, Е), Феникс АВС-7 (классы А, В, С, Е), ПФ (классы А, В, С, Е), ПСБ-3 (классы В, С, Е), ПХК (классы В, С, D, Е).
В горловину баллона ввинчено запорное устройство с индикатором давления и сифонной трубкой. В зависимости от типа огнетушителя в запорное устройство монтируется выходная трубка с раструбом или шланг с раструбом.
Принцип работы огнетушителя основан на выходе огнетушащего порошка из баллона, находящегося под давлением 1,6-0,4 МПа.
.
Слайд 14Пенные огнетушители
Пенные огнетушители предназначены для тушения пожаров классов А (твёрдые
горючие вещества), В (жидкие горючие вещества).
Непригодны для тушения пожаров
классов С (газообразные вещества), D (металлы и металлоорганические вещества), а также электроустановок, находящихся под напряжением.

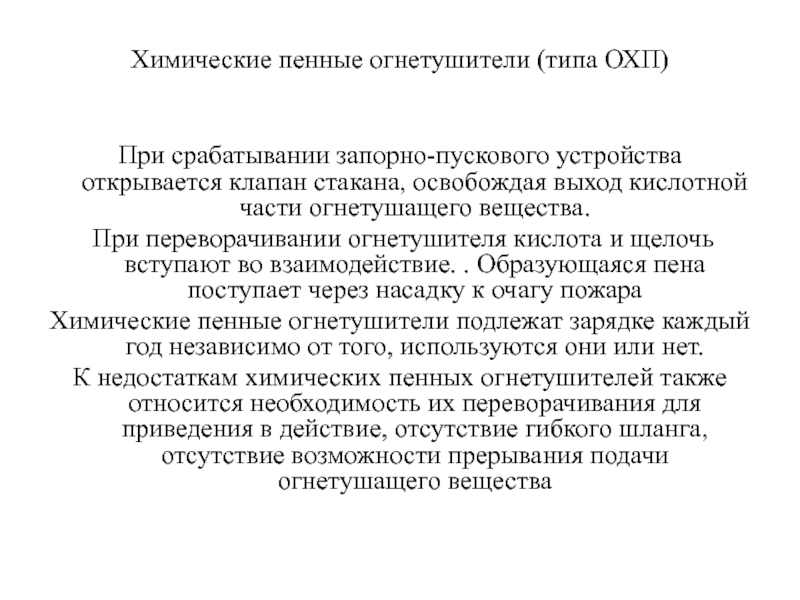

Слайд 15Химические пенные огнетушители (типа ОХП)
При срабатывании запорно-пускового устройства открывается клапан
стакана, освобождая выход кислотной части огнетушащего вещества.
При переворачивании огнетушителя
кислота и щелочь вступают во взаимодействие. . Образующаяся пена поступает через насадку к очагу пожара
Химические пенные огнетушители подлежат зарядке каждый год независимо от того, используются они или нет.
К недостаткам химических пенных огнетушителей также относится необходимость их переворачивания для приведения в действие, отсутствие гибкого шланга, отсутствие возможности прерывания подачи огнетушащего вещества
Слайд 16Химические пенные огнетушители
С 1998 г. химические пенные огнетушители, приводимые
в действие путем их переворачивания, запрещается вводить в эксплуатацию.
Они
должны быть заменены более эффективными огнетушителями, тип которых определяется в зависимости от возможного класса.

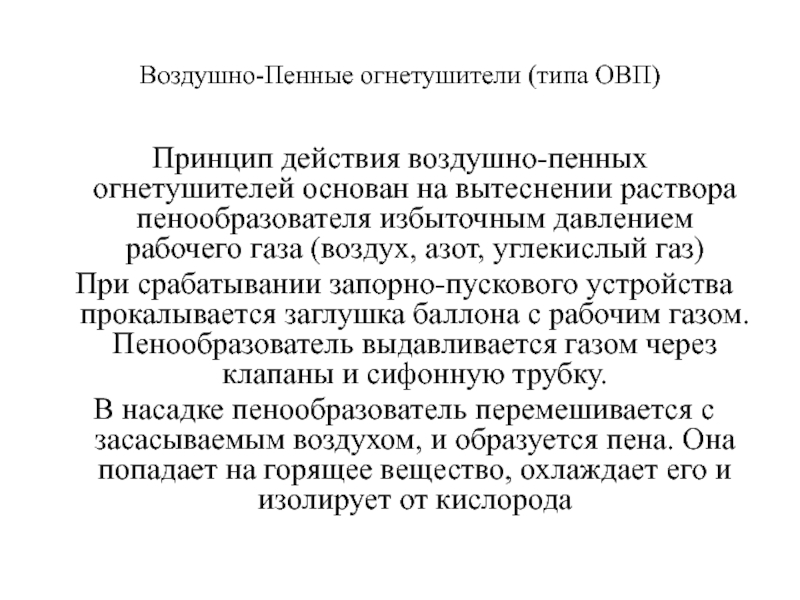

Слайд 17Воздушно-Пенные огнетушители (типа ОВП)
Принцип действия воздушно-пенных огнетушителей основан на вытеснении
раствора пенообразователя избыточным давлением рабочего газа (воздух, азот, углекислый газ)
При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом. Пенообразователь выдавливается газом через клапаны и сифонную трубку.
В насадке пенообразователь перемешивается с засасываемым воздухом, и образуется пена. Она попадает на горящее вещество, охлаждает его и изолирует от кислорода
Слайд 18Характеристики воздушно-пенных огнетушителей
Слайд 19Автоматические установки пожаротушения
Здания должны быть оснащены автоматическими установками пожаротушения
в случаях, когда ликвидация пожара первичными средствами пожаротушения невозможна, а
также в случаях, когда обслуживающий персонал находится в защищаемых зданиях некруглосуточно.
Тип автоматической установки пожаротушения, вид огнегасительного вещества и способ его подачи в очаг пожара определяются в зависимости от вида горючего материала, объемно-планировочных решений здания, и параметров окружающей среды.
Слайд 20Автоматические установки пожаротушения
Установки пожаротушения автоматически срабатывают при превышении определенным фактором
пожара пороговых значений в защищаемой зоне.
Подобные установки должны обеспечивать
локализацию или ликвидацию пожара на его начальной стадии возникновения.
Отличительной особенностью автоматических установок является выполнение ими функций автоматической пожарной сигнализации.
Слайд 21Принцип действия автоматических установок
Датчики обнаруживают повышение температуры, наличие огня или
дыма.
Приборы приемно-контрольные и управления пожарные подают сигнал и начинается эвакуация
персонала.
Вырабатывается сигнал к обеспечению герметичности помещения (закрываются вытяжки, вентиляционные отверстия).
Выпускается огнегасительный состав и проводится через систему труб на насадки-распылители.
Распылители выпускают огнегасительный состав в помещение.
Наибольшее распространение в качестве автоматических установок приобрели спринклерные и дренчерные системы
.
Слайд 22Спринклерная система
относится к автоматическим средствам тушения пожаров распыленной водой. Система
представляет собой трубопроводную водоразводящую сеть, смонтированную под потолком помещения, в
которой постоянно находится вода.
Источником питания сети водой может быть водопровод, специальная насосная установка, или емкости, расположенные на высоте.
Слайд 23Спринклерная система
В водоразводящей сети спринклерные оросители, ввинчиваются в отверстия труб
и располагаются на потолке на расстояниях 3-4 м один от
другого с расчетом 1 спринклер на 9-12 м2 площади пола
Слайд 25Спринклерные оросители
Имеют в своей структуре стеклянную колбочку, содержащую жидкость, расширяющуюся
при нагревании, либо плавкий замок, который запирает отверстие подачи воды.
При достижении пороговой температуры разрушается стеклянная колба либо расплавляется легкоплавкий замок, вода поступает в головку, ударяется о розетку и разбрызгивается. При этом начинают работать спринклерные оросители, расположенные непосредственно над горящим объектом.
Слайд 26Спринклерная система
Сплав замка подбирается с расчетом плавления при температурах 72,
93, 141, 182°С.
Они должны превышать нормальную температуру воздуха в
помещении на 30-40°С.
Чувствительный элемент спринклера срабатывает через 2-3 минуты с момента достижения в помещении температуры, на которую рассчитано его действие.
С вводом в работу спринклерной установки поток воды в специальном отводе трубы приводит в движение контрольно-сигнальное устройство, оповещающее о возникновении пожара.
Прекращение работы системы производится вручную.
Слайд 27Дренчерная система
осуществляет тушение водой, подаваемой из трубопроводной сети.
В
трубопроводную сеть ввернуты дренчеры, не имеющие запирающих замков и всегда
открытые для выхода воды.
Поэтому подача и распыление воды возможны только одновременно по все дренчерные распылительные головки.
.

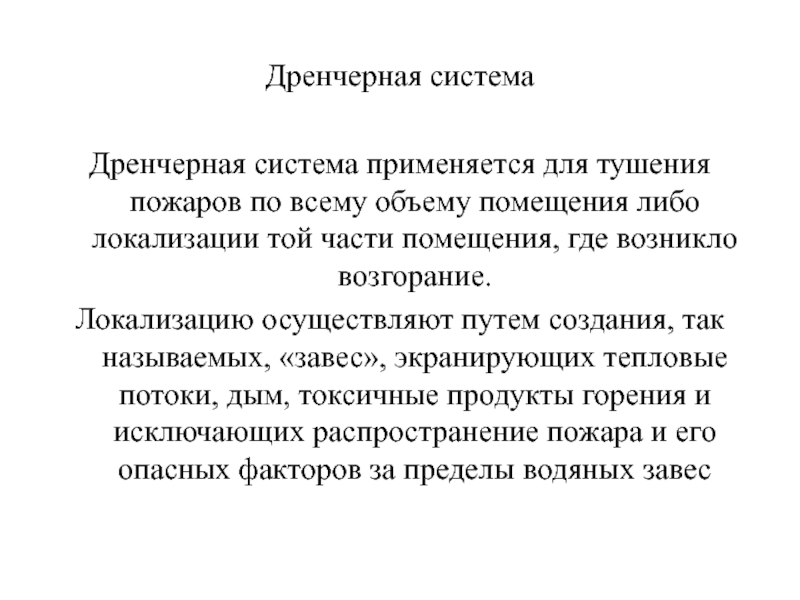

Слайд 28Дренчерная система
Дренчерная система применяется для тушения пожаров по всему объему
помещения либо локализации той части помещения, где возникло возгорание.
Локализацию
осуществляют путем создания, так называемых, «завес», экранирующих тепловые потоки, дым, токсичные продукты горения и исключающих распространение пожара и его опасных факторов за пределы водяных завес
Слайд 30Дренчеры
Изготовляют дренчеры лопаточного или розеточного типа с диаметром выходного отверстия
12, 7, 10 и 8 мм.
Расстояние между дренчерами, предназначенные
для тушения площадей, не должно превышать 3 м, а между дренчерами и стенами или перегородками — 1,5 м.
Расстояние между дренчерами, предназначенными для создания водяных завес, определяется из расчета расхода воды, не менее 0,5 л/сек на 1 м ширины орошаемой плоскости или проема.
Слайд 31Дренчерная система
Включение дренчерной системы может проводиться вручную и автоматически.
В первом случае вещество подается в трубопроводную сеть открыванием вентиля.
Во втором случае – открытием специального клапана, управляемого от устройства с электрическими датчиками или от тросового устройства с легкоплавкими замками.
Слайд 32Технические характеристики спринклерных и дренчерных систем
Слайд 33 Применение систем
Наиболее распространенным направлением в данной сфере продолжает оставаться
водяное пожаротушение, основными достоинствами которого являются доступность, экологическая чистота и
относительно невысокая стоимость.
Но, несмотря на их эффективность, устройства распыления воды совершенными назвать нельзя, т.к. вода причиняет серьезный ущерб многим видам материальных ценностей. Поэтому в качестве огнегасительного вещества в спринклерных установках могут применяться газовые составы, а в дренчерных установках - газовые и пенные составы.
Слайд 34Система пожарной сигнализации
Успех ликвидации пожара на производстве зависит от быстроты
оповещения персонала о его начале. Для этого используется система пожарной
сигнализации - совокупность технических средств, предназначенных для обнаружения пожара, передачи извещения о пожаре и выдачи команд на включение автоматических установок пожаротушения.

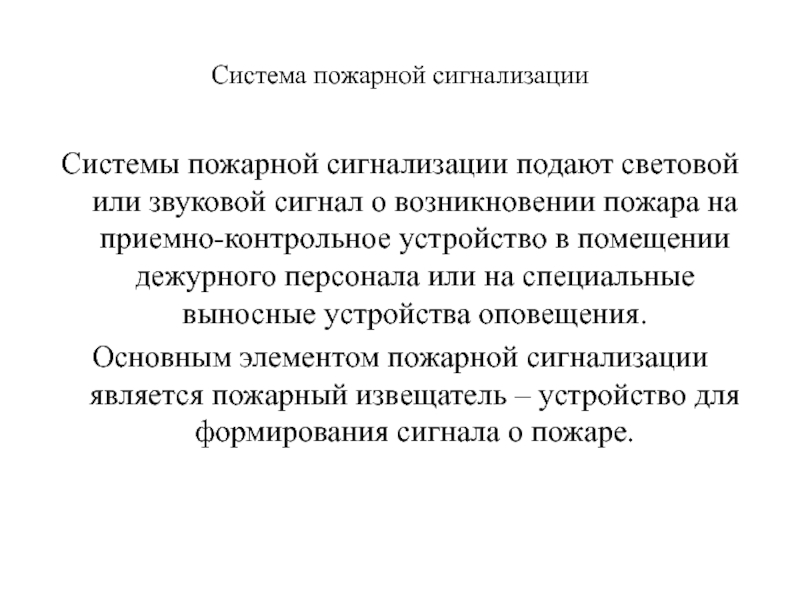

Слайд 35Система пожарной сигнализации
Системы пожарной сигнализации подают световой или звуковой сигнал
о возникновении пожара на приемно-контрольное устройство в помещении дежурного персонала
или на специальные выносные устройства оповещения.
Основным элементом пожарной сигнализации является пожарный извещатель – устройство для формирования сигнала о пожаре.

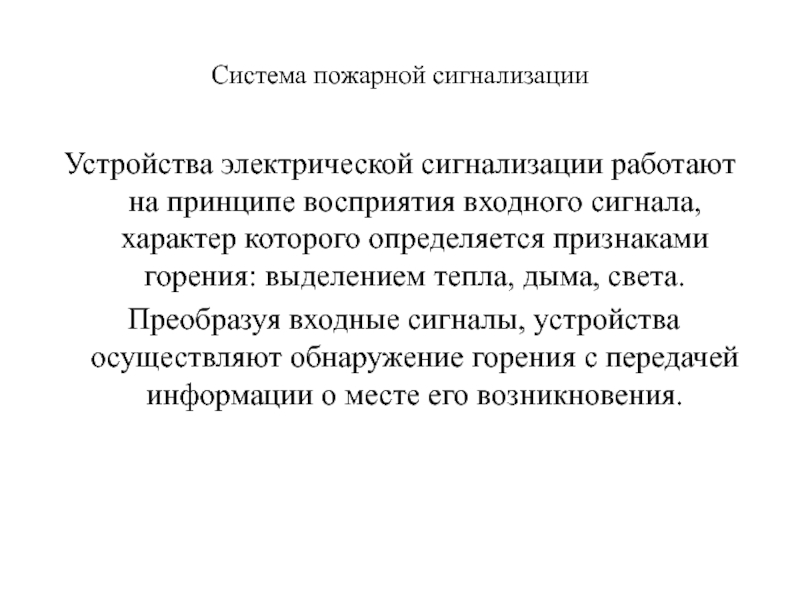

Слайд 36Система пожарной сигнализации
Устройства электрической сигнализации работают на принципе восприятия входного
сигнала, характер которого определяется признаками горения: выделением тепла, дыма, света.
Преобразуя входные сигналы, устройства осуществляют обнаружение горения с передачей информации о месте его возникновения.

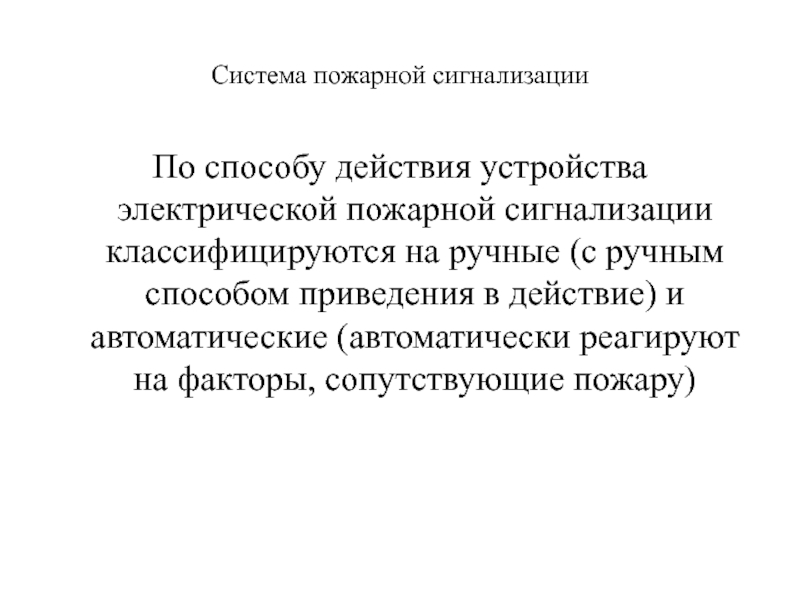

Слайд 37Система пожарной сигнализации
По способу действия устройства электрической пожарной сигнализации классифицируются
на ручные (с ручным способом приведения в действие) и автоматические
(автоматически реагируют на факторы, сопутствующие пожару)
Слайд 38Автоматический (ИП-212-5) и ручной (ИПР-513-3) извещатели
Слайд 39Ручные пожарные извещатели
должны устанавливаться в доступных для их включения при
возникновении пожара местах.
Ручное устройство представляет собой аппарат с одной
кнопкой под стеклом, которое в случае пожара, следует разбить, нажать кнопку, и, опустив ее, ожидать ответного сигнала. Извещатель включен в систему проводной пожарной сигнализации и через нее связан с диспетчерским пультом пожарной части.
Слайд 40 Классификация автоматических пожарных извещателей
Тепловые извещатели (ТИ). Тепловые извещатели включаются
при достижении максимальной заданной температуры (обычно 60, 80, 100°С), характеризующей
начало пожара, а также при скачкообразном повышении температуры с установленной скоростью нарастания 30°С/мин. Настройка производится заранее, причем в первом случае срабатывание извещателя должно происходить при превышении нормальной допускаемой температуры воздуха в помещении не менее, чем на 20°С.
Слайд 41Дымовые извещатели (ДИ).
В дымовых извещателях чувствительный элемент реагирует на ослабление
или рассеяние зондирующего потока оптического излучения дымовыми частицами.
Срабатывание извещателей
происходит через несколько секунд после проникновения дыма в измерительную камеру.
Дым при возникновении горения проявляется первым, и поэтому дымовой извещатель среагирует на него на более ранних стадиях пожара.
Слайд 42Световые извещатели (СИ).
Световые извещатели применяются в помещениях с нормальной освещенностью
и действуют по принципу прямой видимости огня.
При появлении огня
они срабатывают мгновенно, преобразуя его ультрафиолетовое излучение в электрический ток и подавая сигнал.
Комбинированные извещатели (КИ).
Выбор и применение извещателя определяется характером возможного пожара, контролируемой площадью и условиями производства.
Слайд 43Технические характеристики автоматических и ручных извещателей
Слайд 44Технические характеристики автоматических и ручных извещателей
Слайд 45Извещатели электрической пожарной сигнализации в зданиях и сооружениях устанавливают
для зданий
категорий А, Б и В — снаружи зданий у выходов
на расстоянии не более чем через 50 м;
на наружных установках и открытых складах категорий А, Б и В — по периметру установки, склада не более чем через 100 м;
на складах горючих газов, легковоспламеняющихся и горючих жидкостей - по периметру обвалования не более чем через 100 м;
на сливоналивных эстакадах сжиженных углеводородных газов, легковоспламеняющихся и горючих жидкостей — через 100 м, но не менее двух.
Слайд 46Ручные пожарные извещатели устанавливаются независимо от наличия извещателей автоматической пожарной
сигнализации
В зданиях и сооружениях (кроме жилых домов) при единовременном нахождении
на этаже более 10 человек должна быть предусмотрена система оповещения людей о пожаре.
Для этого используются пожарные оповещатели.
Порядок использования систем оповещения должен быть определен в инструкциях по их эксплуатации и в планах эвакуации с указанием лиц, которые имеют право приводить системы в действие.
В зданиях, где не требуются технические средства оповещения людей о пожаре, руководитель объекта должен определить порядок оповещения людей о пожаре и назначить ответственных за это лиц.
