Слайд 1Практическая работа № 5
Вариант___

Тема: Определение реакций подшипников пространственного нагруженного вала.

Цель:

Научиться определять реакции подшипников пространственного нагруженного вала.

Задание:
Вычертить расчетную схему
Составить уравнение
Выразить

из уравнений неизвестные
Выполнить проверку

Практическая работа № 5Вариант___Тема: Определение реакций подшипников пространственного нагруженного вала.Цель: Научиться определять реакции подшипников пространственного нагруженного вала.Задание:Вычертить

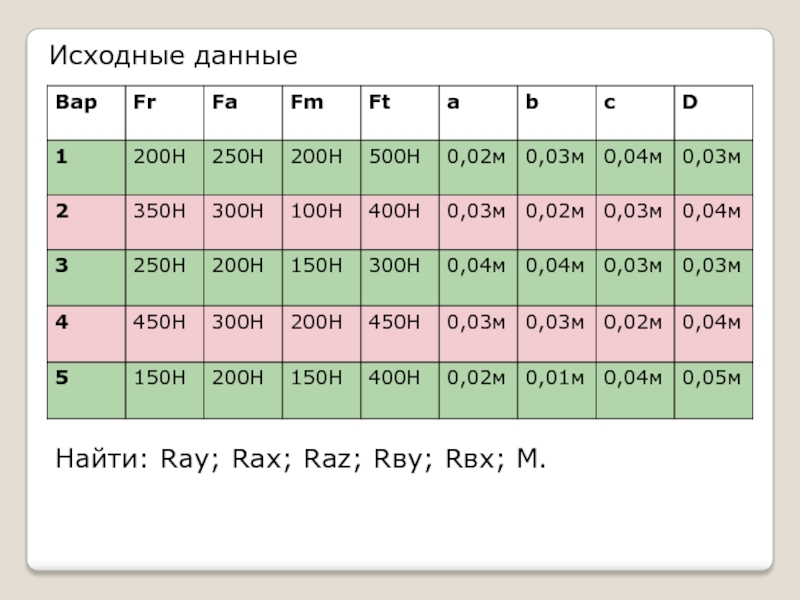

Слайд 2Исходные данные
Найти: Ray; Rax; Raz; Rву; Rвx; M.

Исходные данныеНайти: Ray; Rax; Raz; Rву; Rвx; M.

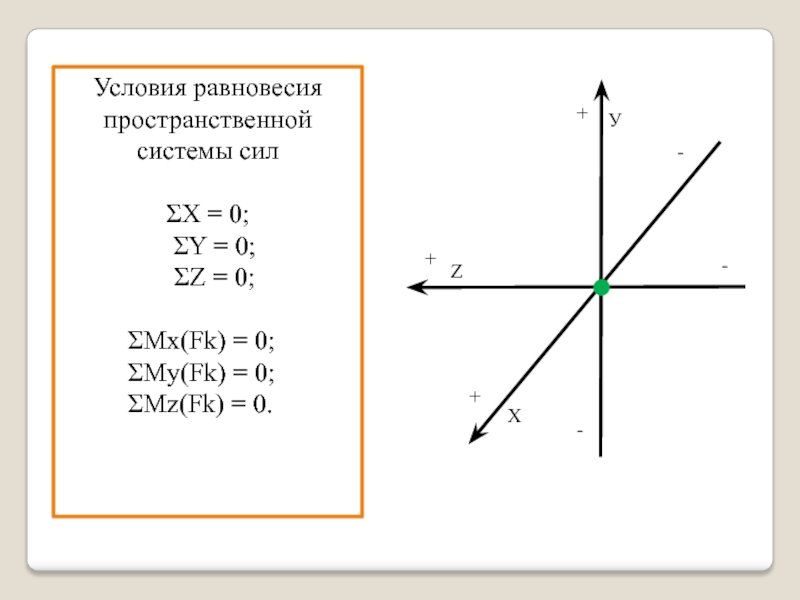

Слайд 3Условия равновесия
пространственной системы сил

ΣX = 0;
ΣY = 0;
ΣZ

= 0;

ΣMx(Fk) = 0;

ΣMy(Fk) = 0;
ΣMz(Fk) = 0.

X

Z

У

+

-

+

+

-

-

Условия равновесияпространственной системы силΣX = 0; ΣY = 0; ΣZ = 0; ΣMx(Fk)

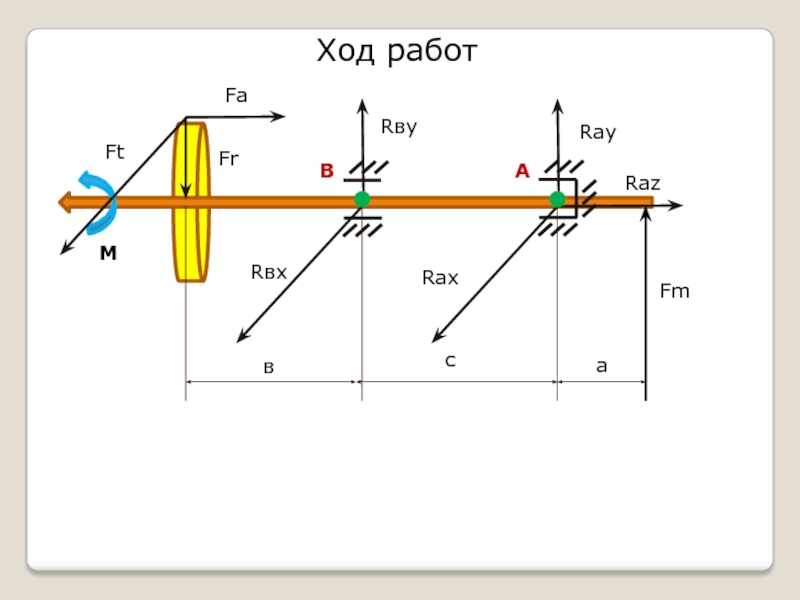

Слайд 4Ход работ
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
M

Ход работвасFmFrFaFtRвхRвуRауRахRаzВАM

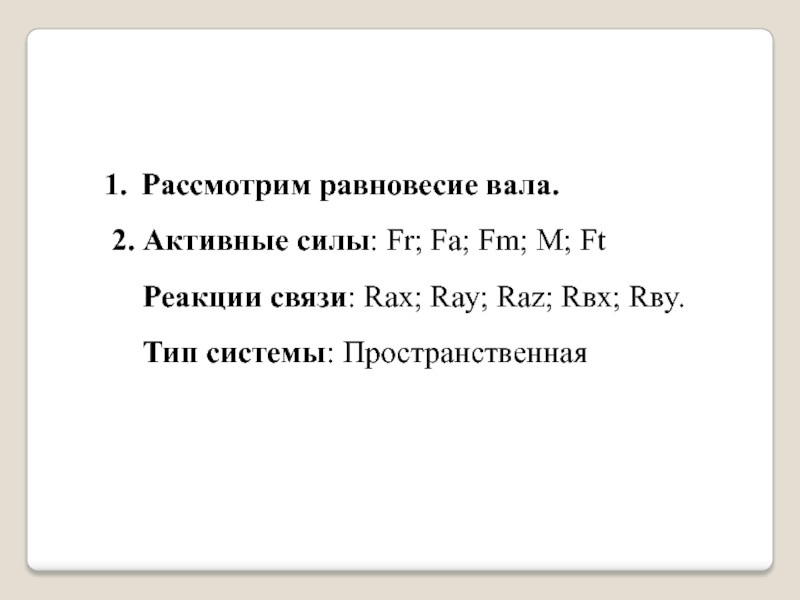

Слайд 5Рассмотрим равновесие вала.
2. Активные силы: Fr; Fa; Fm; M; Ft

Реакции связи: Rax; Ray; Raz; Rвx; Rвy.
Тип

системы: Пространственная

Рассмотрим равновесие вала.2. Активные силы: Fr; Fa; Fm; M; Ft Реакции связи: Rax; Ray; Raz; Rвx;

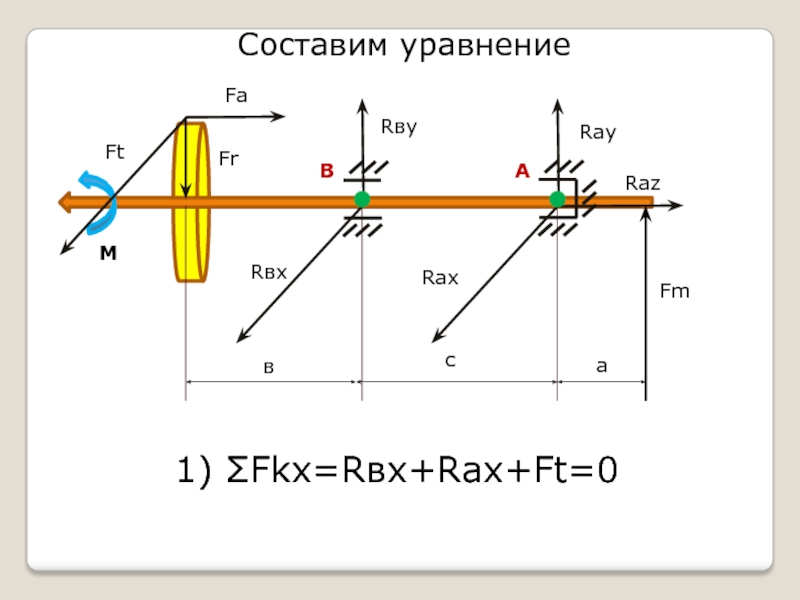

Слайд 6Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
1) ΣFkx=Rвx+Rax+Ft=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА1) ΣFkx=Rвx+Rax+Ft=0M

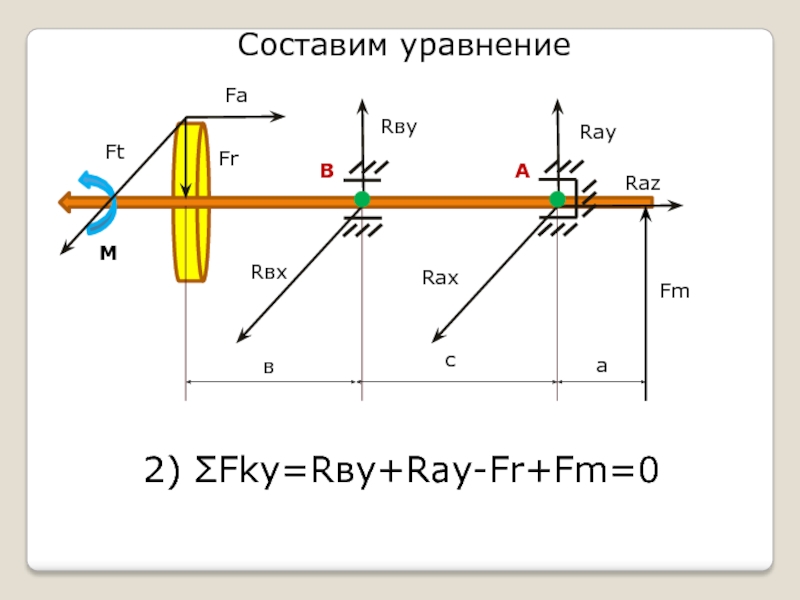

Слайд 7Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
2) ΣFky=Rвy+Ray-Fr+Fm=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА2) ΣFky=Rвy+Ray-Fr+Fm=0M

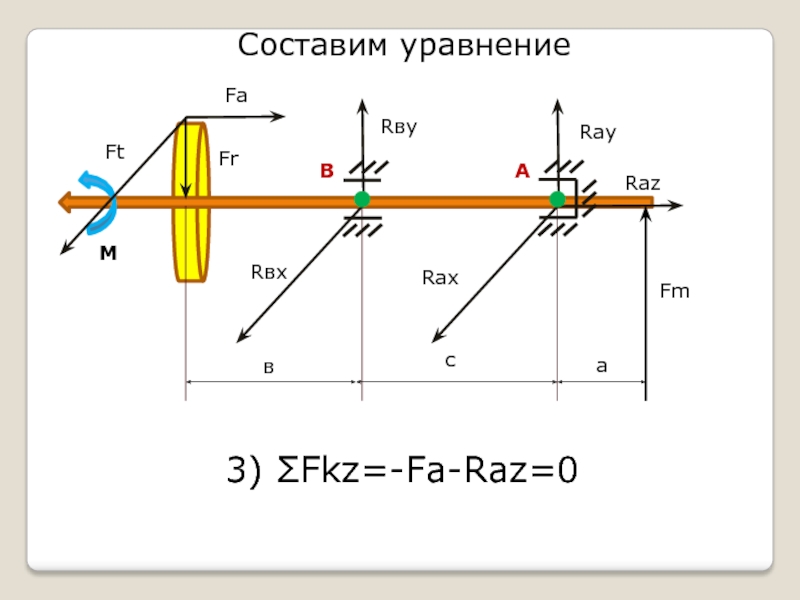

Слайд 8Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
3) ΣFkz=-Fa-Raz=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА3) ΣFkz=-Fa-Raz=0M

Слайд 9Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
4) ΣMx(Fk)=Fr(В+С)-Fa(D/2)-Rвус+Fma=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА4) ΣMx(Fk)=Fr*(В+С)-Fa*(D/2)-Rву*с+Fm*a=0M

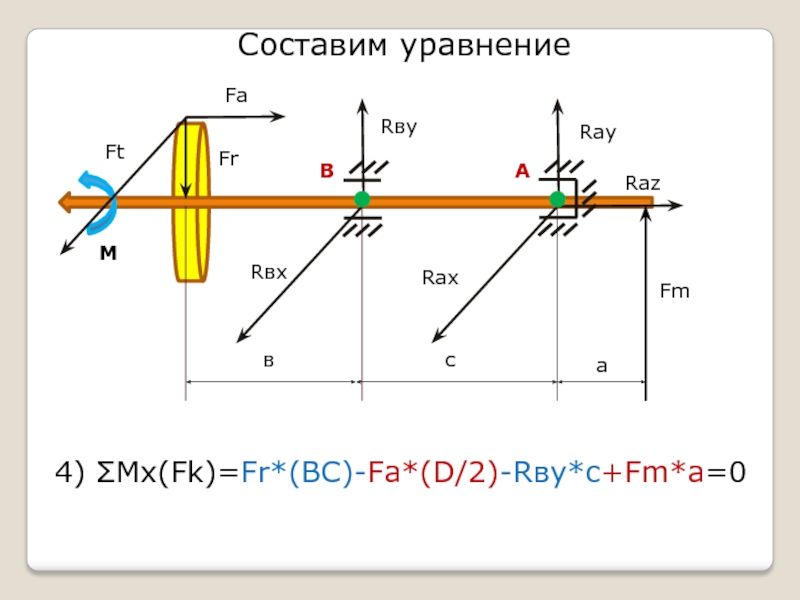

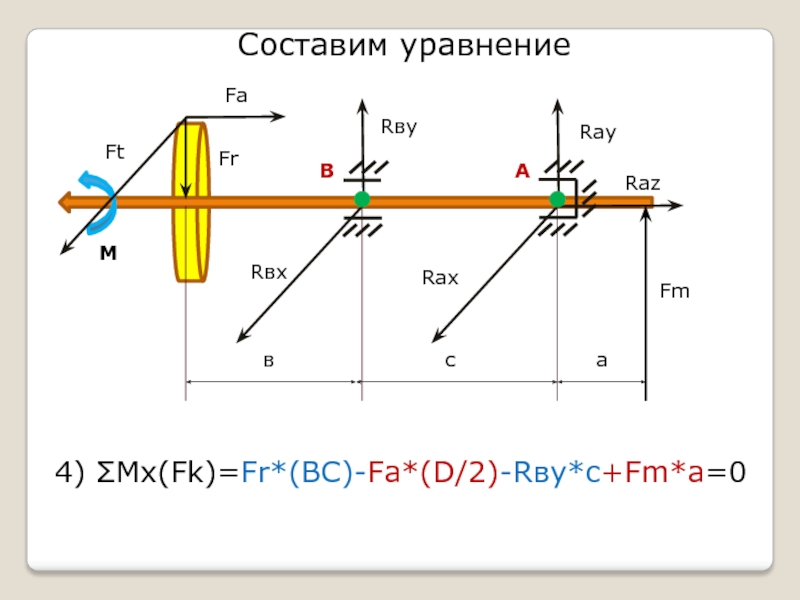

Слайд 10Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
4) ΣMx(Fk)=Fr(ВС)-Fa(D/2)-Rвус+Fma=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА4) ΣMx(Fk)=Fr*(ВС)-Fa*(D/2)-Rву*с+Fm*a=0M

Слайд 11Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
4) ΣMx(Fk)=Fr(ВС)-Fa(D/2)-Rвус+Fma=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА4) ΣMx(Fk)=Fr*(ВС)-Fa*(D/2)-Rву*с+Fm*a=0M

Слайд 12Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
4) ΣMx(Fk)=Fr(ВС)-Fa(D/2)-Rвус+Fma=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА4) ΣMx(Fk)=Fr*(ВС)-Fa*(D/2)-Rву*с+Fm*a=0M

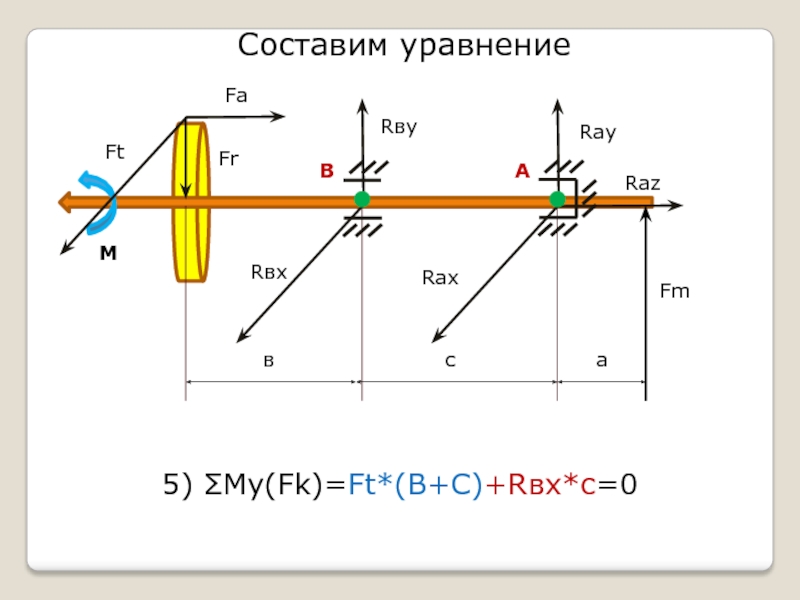

Слайд 13Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
5) ΣMy(Fk)=Ft(В+С)+Rвхс=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА5) ΣMy(Fk)=Ft*(В+С)+Rвх*с=0M

Слайд 14Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
5) ΣMy(Fk)=Ft(В+С)+Rвхс=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА5) ΣMy(Fk)=Ft*(В+С)+Rвх*с=0M

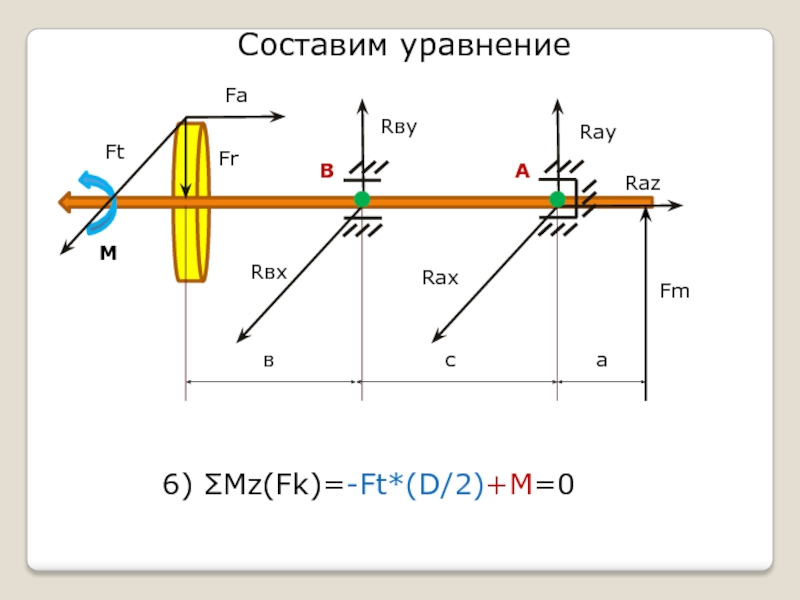

Слайд 15Составим уравнение
в
а
с
Fm
Fr
Fa
Ft
Rвх
Rву
Rау
Rах
Rаz
В
А
6) ΣMz(Fk)=-Ft*(D/2)+M=0
M

Составим уравнениевасFmFrFaFtRвхRвуRауRахRаzВА6) ΣMz(Fk)=-Ft*(D/2)+M=0M

Слайд 164.Решим систему уравнений
Из (6) ΣMz(Fk)=Ft(D/2)+M=0
M
Из (3) ΣFkz=-Fa-Raz=0
Raz
Из (5) ΣMy(Fk)=Ft(В+С)+Rвх*с=0
Rвх
Из

(1) ΣFkx=Rвx+Rax+Ft=0
Rax
Из (4) ΣMx(Fk)=Fr(В+С)-Fa(D/2)-Rвус+Fma=0
Rву
Из (2) ΣFky=Rвy+Ray-Fr+Fm=0
Ray

4.Решим систему уравненийИз (6) ΣMz(Fk)=Ft*(D/2)+M=0 MИз (3) ΣFkz=-Fa-Raz=0RazИз (5) ΣMy(Fk)=Ft*(В+С)+Rвх*с=0RвхИз (1) ΣFkx=Rвx+Rax+Ft=0RaxИз (4) ΣMx(Fk)=Fr*(В+С)-Fa*(D/2)-Rву*с+Fm*a=0RвуИз (2) ΣFky=Rвy+Ray-Fr+Fm=0Ray

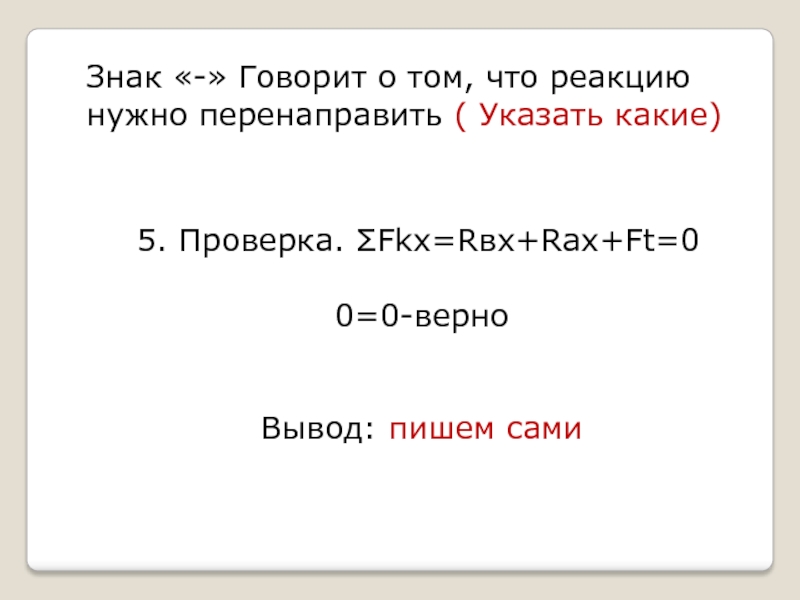

Слайд 17Знак «-» Говорит о том, что реакцию нужно перенаправить (

Указать какие)
5. Проверка. ΣFkx=Rвx+Rax+Ft=0

0=0-верно

Вывод: пишем сами

Знак «-» Говорит о том, что реакцию нужно перенаправить ( Указать какие)5. Проверка. ΣFkx=Rвx+Rax+Ft=00=0-верноВывод: пишем сами
