Проектирование изделий. Виды конструкторской документации

Стадии разработки конструкторской документации
1.3. Оформление конструкторской документации
1.3.1. Текстовые документы
1.3.2. Чертежи

производства, изготавливаемый на предприятиях. Различают изделия основного и вспомогательного производства.

Изделие основного производства включены в номенклатуру продукции предприятия, предназначены для поставки (реализации).
Изделие вспомогательного производства изготавливаются для собственных нужд предприятия (инструменты, тара, штампы, приспособления и т.п.).
Изделия подразделяются на следующие виды:
детали;
сборочные единицы;
комплексы;
комплекты.

марке материала, без применения сборочных операций.

собой на предприятии сборочными операциями (станок, автомобиль, редуктор, телефонный аппарат

и т.п.).

изделия, не соединенные между собой на предприятии сборочными операциями, но

предназначенные для выполнения взаимосвязанных эксплуатационных функций (поточная линия станков, автоматическая телефонная станция и т.п.).

собой на предприятии сборочными операциями, но представляющие собой набор изделий,

имеющих общее эксплуатационное назначение вспомогательного характера (комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры) .

оформляются в виде технического задания на разработку и освоение, исходный

текст которого составляет организация-заказчик.
Заявка – это текстовый документ, форма которого регламентирована ГОСТ 15.001. В этом документе указываются:
наименование продукции;
цель и назначение работы;
предполагаемый разработчик;
ориентировочная потребность в заказываемой продукции на определенный срок;
лимитная цена единицы заказываемой продукции;
срок выполнения заявки (изготовление опытного образца и начало промышленного производства);
источники финансирования;
заключение организации-разработчика.

к заявке, являются ее неотъемлемой частью и могут содержать: назначение

и область применения новой продукции; технико-экономическое обоснование продукции; параметры и характеристики; условия эксплуатации; другие требования (условия управления, ремонта, обслуживания и т.д.); расчет лимитной цены.
Заявка вместе c приложением передается организации-разработчику (с оформлением заказа-наряда или договора).

(ТЗ), которое определяет основные направления разработки конструкции и принципа работы

будущего изделия, отражает его технические и технико-экономические характеристики.
Техническое задание на продукцию, разрабатываемую и выпускаемую по документации, предусмотренной стандартами ЕСКД, должно включать следующие разделы: наименование и область применения (использования), основание для разработки, цели и назначение разработки, источники разработки, технические требования, экономические показатели, стадии и этапы разработки, порядок контроля и приемки, приложения.
Техническое задание является основанием для выполнения проектных конструкторских работ.

подразделяется на четыре стадии:
техническое предложение;
эскизный проект;
технический проект;
рабочая конструкторская документация

является ответом проектировщика на задачи, требования и ограничения, приведенные в

техническом задании.
Техническое предложение после его рассмотрения и согласования служит основанием для выполнения эскизного или технического проекта.
В результате работ, проведенных на стадии технического предложения, определяют один из нескольких приемлемых вариантов изделия и требования к последующей стадии разработки.
Такой стадией в случае необходимости является эскизное проектирование.

эскизный проект входят документы, перечень которых приводится в ГОСТ 2.102.

К ним, в зависимости от специфики изделия, в общем случае могут быть отнесены: чертеж общего вида; габаритный чертеж; теоретический чертеж; схемы; ведомость покупных изделий; пояснительная записка; таблицы; расчеты; программа и методика испытаний; прочие документы.
Далее при разработке технического проекта в общем случае проводятся следующие основные работы:
– разработка конструктивных решений изделия и его составных частей, принципиальных схем, схем соединений и др.;
– выполнение технико-экономических расчетов, подтверждающих соответствие предлагаемых решений техническому заданию и условиям производства изделия;

и др.), а также его эстетичности и эргономичности, соответствия принимаемых

решений требованиям безопасности и производственной санитарии;
– проведение экспериментальных работ (с созданием при необходимости макетов и стендовых установок) для проверки показателей исходных материалов и составных частей изделия;
– окончательное оформление заявок на разработку и изготовление комплектующих изделий и материалов, применяемых в изделии;
– определение работ, которые следует провести при составлении рабочей конструкторской документации в дополнение к работам, предусмотренным техническим заданием и выполненной ранее проектной документацией.

-
Чертеж детали -
Электронная модель сборочной единицы ЭСБ
Сборочный чертеж СБ
Чертеж общего вида ВО
Теоретический чертеж ТЧ
Габаритный чертеж ГЧ
Электромонтажный чертеж МЭ
Монтажный чертеж МЧ
Упаковочный чертеж УЧ
Схема По ГОСТ 2.701-

ГОСТ 2.102-68 (Стандарт СЭВ 4768-84) ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

-
Спецификация -
Ведомость спецификаций ВС
Ведомость ссылочных документов ВД
Ведомость покупных изделий ВП
Ведомость разрешения применения покупных изделий ВИ
Ведомость держателей подлинников ДП
Ведомость технического предложения ПТ
Ведомость эскизного проекта ЭП
Ведомость технического проекта ТП
Пояснительная записка ПЗ
Ведомость электронных документов ВДЭ
Технические условия ТУ
Программа и методика испытаний ПМ
Таблица ТБ
Расчет РР
Эксплуатационные документы Д…
Ремонтные документы Д…
Инструкция И…

документы, содержащие в основном сплошной текст (технические условия, пояснительные записки,

расчеты и др.), и документы, содержащие текст, разбитый на графы (спецификации, ведомости и др.).
Первый лист документа – титульный лист выполняется на формате А4 согласно ГОСТ 2.105 (размеры полей стандартом не оговорены).
Пояснительная записка является текстовым документом, общие требования к оформлению изложены в ГОСТ 2.105. В общем случае она содержит сведения о назначении и области применения проектируемого изделия, техническую характеристику, описание устройства и принципа действия изделия, обоснование принятых при разработке технических решений, технико-экономические показатели, предложения по дальнейшим конструкторским и экспериментальным работам. Записка выполняется в соответствии с требованиями ГОСТ 2.106 и ГОСТ 2.119, а оформляется в соответствии с ГОСТ 2.106.

документы, включенные в комплект документов технического предложения в порядке, установленном

ГОСТ 2.106. Кроме вновь разработанные для данного технического предложения, вписываются документы взятые из других проектов.
Ведомость эскизного проекта составляется по форме 4 (или 4 а) ГОСТ 2.106. В нее вписываются все конструкторские документы, вновь разработанные для данного эскизного проекта и примененные из других проектов и рабочей документации на ранее разработанные изделия. Подробнее о ведомости эскизного проекта в ГОСТ 2.106.

документ, содержащий в электронной форме состав сборочной единицы, комплекса или

комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения.
Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта. Правила оформления спецификации изложены в ГОСТ 2.108.
Ведомость спецификаций заполняется на стадии рабочего проекта в соответствии с ГОСТ 2.106.
Ведомость технического проекта, ведомость покупных изделий и ведомость эскизного проекта оформляют в соответствии с ГОСТ 2.106.
Ведомость электронных документов - документ, содержащий перечень документов, выполненных в электронной форме.
Технические условия - документ, содержащий эксплуатационные показатели изделия и методы контроля его качества.

модель детали и требования к ее изготовлению и контролю (включая

предельные отклонения размеров, шероховатости поверхности и др.)

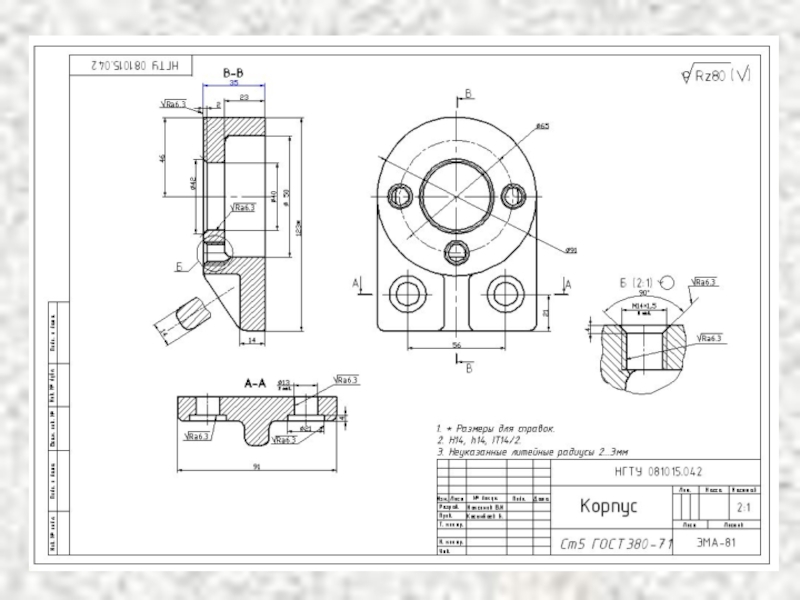

Чертеж детали содержит изображение детали и необходимые данные для ее изготовления.
Электронная модель сборочной единицы – документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа.
Сборочный чертеж содержит изображение (сборочной единицы) и другие данные, необходимые для его изготовления (сборки) и контроля.
Чертеж общего вида определяет конструкцию изделия, взаимодействие его основных частей и поясняет принцип работы изделия.
Теоретический чертеж определяет геометрическую форму (обводы) изделия. На нем даны координаты расположения составных частей.

присоединительными размерами.
Монтажный чертеж содержит упрощенное изображение изделия и

необходимые данные для установки при монтаже.
Схема – графическое изображение в упрощенно-обобщенном виде устройства, системы, процесса, а также взаиморасположение их частей и связей как функциональных, так и временных.

Чертежи

элементов детали,
ГОСТ 2.305-…;
– размеры, ГОСТ 2.307-…;
– предельные отклонения размеров,

формы и расположения поверхностей, ГОСТ 2.308-…;
– обозначения шероховатости поверхностей, ГОСТ 2.309-…;
– обозначения покрытий, термической и других видов обработки, ГОСТ 2.310-…;
– текстовую часть, состоящую из технических требований и технических характеристик, надписи и таблицы с размерами и другими параметрами,
ГОСТ 2.316-...

КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
