Программное взаимодействие SCADA-систем Технология ОР C

Foundation
Преимущества:
Девиз  открытые коммуникации по открытым протоколам
- Независимость от используемого

в конкретном проекте оборудования. - Отсутствие необходимости модифицировать программное обеспечение из-за модификации оборудования. - Свобода выбора оборудования, возможность интегрировать это оборудование в информационную систему предприятия.

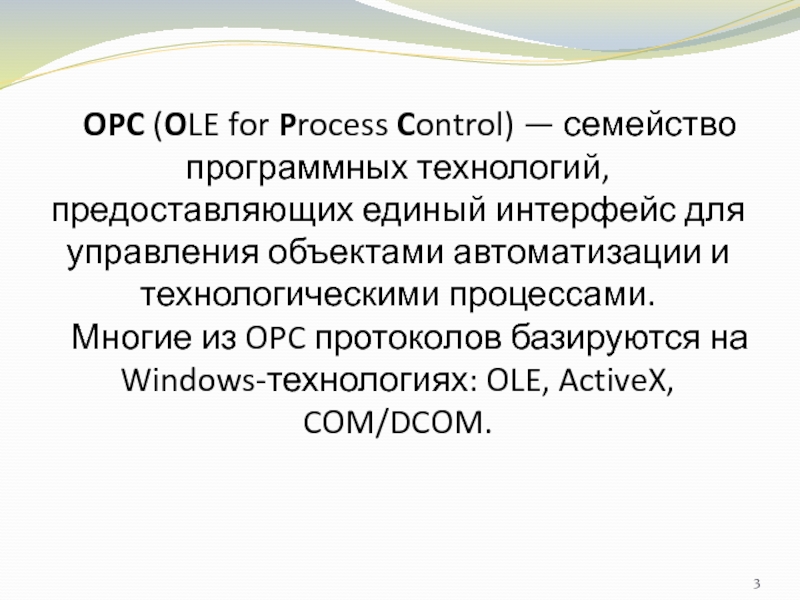

технологий, предоставляющих единый интерфейс для управления объектами автоматизации и технологическими

процессами. Многие из OPC протоколов базируются на Windows-технологиях: OLE, ActiveX, COM/DCOM.

Стандарты OPC OPC DA (Data Access) – Доступ к данным Это основной стандарт. Он описывает функции обмена данными в реальном времени с ПЛК, РСУ (распределенная система управления), ЧМИ (человеко-машинный интерфейс), с оборудованием с ЧПУ (числовое программное управление) и с другими устройствами. OPC AE (Alarms & Events) – Сигнализация и события Предоставляет функции уведомления по требованию о различных событиях: аварийные ситуации, действия оператора, информационные сообщения и другие. OPC Batch – Рецепты дозирования Предоставляет функции шагового и рецептурного управления технологическим процессом. OPC DX (Data eXchange) – Обмен данными Предоставляет функции организации обмена данными между OPC-серверами через сеть Ethernet. Основное назначение — создание шлюзов для обмена данными между устройствами и программами разных производителей.

Стандарты

OPC

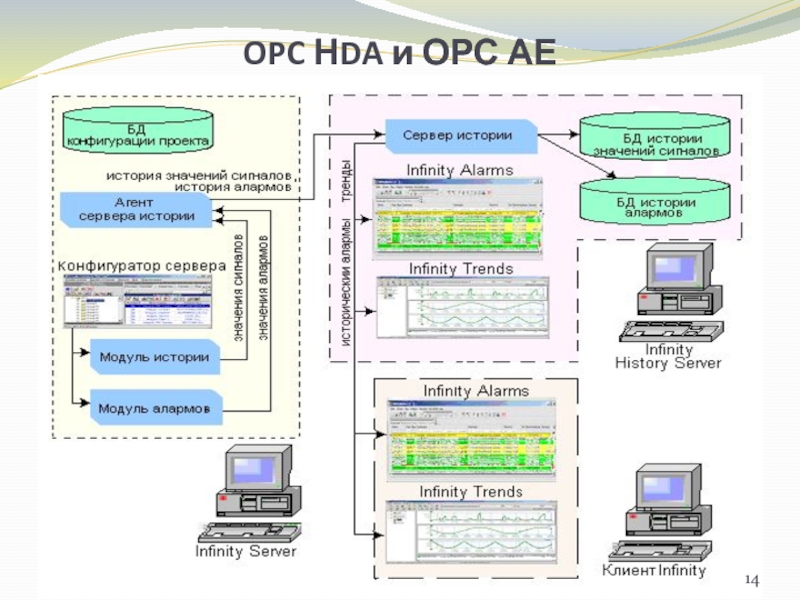

OPC HDA (Historical Data Access) – Доступ к историческим данным Предоставляет доступ к предварительно сохраненным (т. е. историческим) данным.
OPC Security – Права доступа Определяет функции организации прав доступа клиентов к данным системы управления через OPC-сервер.
OPC XML-DA (XML-Data Access) . XML - расширяемый язык разметки. Предоставляет гибкий, управляемый правилами формат обмена данными через SOAP (это простой протокол доступа к объектам (Simple Object Access Protocol) ) и HTTP.

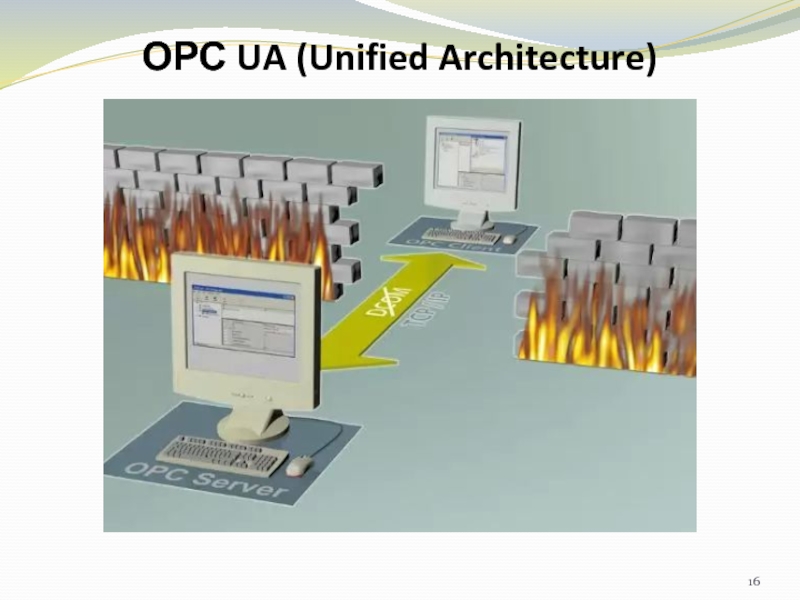

OPC UA (Unified Architecture) – Унифицированная архитектура Это новая спецификация, которая не основана на технологии Microsoft COM/DCOM, что предоставляет кросс-платформенную совместимость.

запрашивает данные процесса с сервера OPC с помощью программного OPC

интерфейса.

Сервер OPC – это программа, которая предлагает приложениям разных производителей стандартизованный интерфейс программного обеспечения.

Windows в виде отдельных модулей и обращаться к этим объектам

со стороны.
Каждый объект можно рассматривать как расширение операционной системы.
Объекты не зависят от языков программирования и, в принципе, доступны для любых приложений. Такое использование ОРС позволяет скрыть от пользователя сложность работы с аппаратурой, предоставляя ему метод доступа через интерфейсы СОМ объекта.
Объекты COM – это компоненты, которые выполняются в среде Windows и предоставляют определенный набор функций другим компонентам через свои интерфейсы.
COM-объект может использоваться одновременно несколькими приложениями.
ОРС-сервер представляет собой программный модуль, реализованный как COM объект.

с использованием
OPC интерфейса
Поля данных:
Значение
Качество
Метка времени

Сервер
OPC DA
OPC
OPC

режим (запрос – уведомление);
Режим подписки (на изменение тегов);
Режим обновления данных

(одновременное чтение активных тегов).

Режимы записи данных

Синхронный режим;
Асинхронный режим.

компьютере
OPC DA

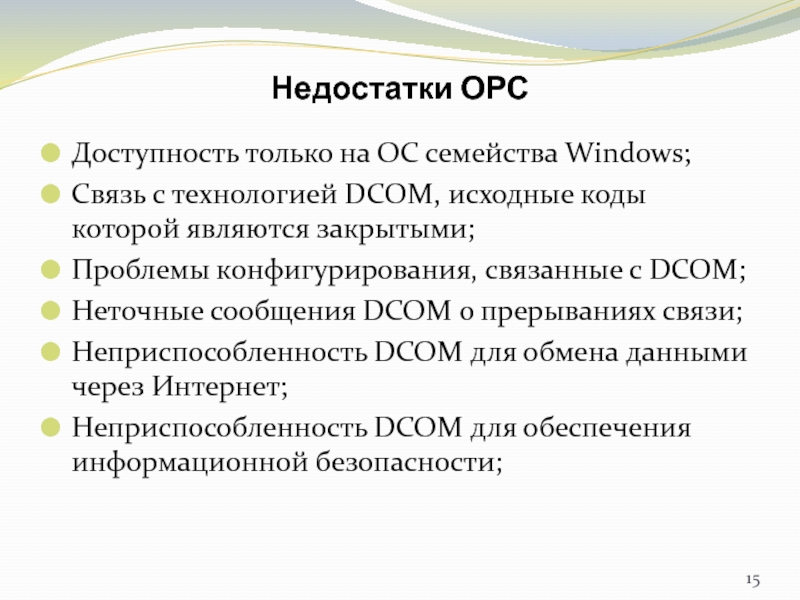

исходные коды которой являются закрытыми;
Проблемы конфигурирования, связанные с DCOM;
Неточные сообщения

DCOM о прерываниях связи;
Неприспособленность DCOM для обмена данными через Интернет;
Неприспособленность DCOM для обеспечения информационной безопасности;

на сервисы, а не на объекты;
Отказ от СОМ/DCOM в пользу

открытых стандартов World Wide Web Consortium (W3C);
Информационная безопасность ;
Масштабирование;
Поддержка современного транспортного механизма SOAP на базе ХМL с применением HTTP-протокола.
