Работу выполнили ученицы студии Уроки настоящего в МАОУ Лицей №4 г
Содержание
- 1. Работу выполнили ученицы студии Уроки настоящего в МАОУ Лицей №4 г
- 2. Атомные станции по виду отпускаемой энергии можно
- 3. В зависимости от типа реактора на АЭС
- 4. АЭС С 1-КОНТУРНЫМИ РЕАКТОРАМИОдноконтурная схема применяется на
- 5. АЭС С 2-КОНТУРНЫМИ РЕАКТОРАМИДвухконтурную схему применяют на
- 6. АЭС С 3-КОНТУРНЫМИ РЕАКТОРАМИТрехконтурную схему применяют на
- 7. Из трех типов атомных электростанций для Чувашии
- 8. Поэтому АЭС с 2-контурными реакторами более пригодна
- 9. Скачать презентанцию
Атомные станции по виду отпускаемой энергии можно разделить на: •Атомные электростанции (АЭС), предназначенные для выработки электрической энергии. При этом на многих АЭС есть теплофикационные установки, предназначенные для подогрева
Слайды и текст этой презентации

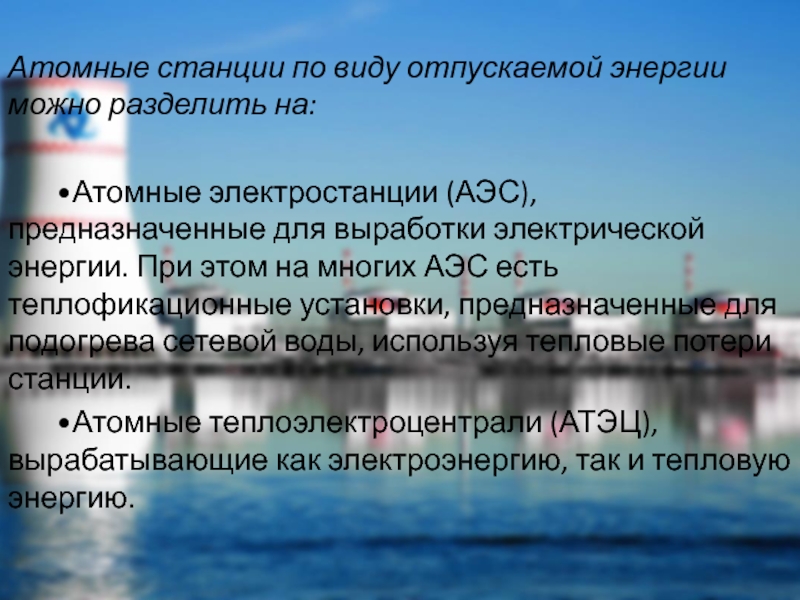

Слайд 2Атомные станции по виду отпускаемой энергии можно разделить на:
•Атомные электростанции (АЭС), предназначенные для выработки электрической энергии.
При этом на многих АЭС есть теплофикационные установки, предназначенные для подогрева сетевой воды, используя тепловые потери станции.•Атомные теплоэлектроцентрали (АТЭЦ), вырабатывающие как электроэнергию, так и тепловую энергию.
Слайд 3В зависимости от типа реактора
на АЭС могут быть 1,
2 или 3 контура работы теплоносителя. В России наибольшее распространение
получили двухконтурные АЭС с реакторами типа ВВЭР (водо-водяной энергетический реактор)
Слайд 4АЭС С 1-КОНТУРНЫМИ РЕАКТОРАМИ
Одноконтурная схема применяется на атомных станциях с
реакторами типа РБМК-1000. Реактор работает в блоке с двумя конденсационными
турбинами и двумя генераторами. При этом кипящий реактор сам является парогенератором, что и обеспечивает возможность применения одноконтурной схемы. Одноконтурная схема относительно проста, но радиоактивность в этом случае распространяется на все элементы блока, что усложняет биологическую защиту.
Слайд 5АЭС С 2-КОНТУРНЫМИ РЕАКТОРАМИ
Двухконтурную схему применяют на атомных станциях с
в водо-водяными реакторами типа ВВЭР. В активную зону реактора подается
под давлением вода, которая нагревается. Энергия теплоносителя используется в парогенераторе для образования насыщенного пара. Второй контур нерадиоактивен. Блок состоит из одной конденсационной турбины мощностью 1000 МВт или двух турбин мощностью по 500 МВт с соответствующими генераторами.
Слайд 6АЭС С 3-КОНТУРНЫМИ РЕАКТОРАМИ
Трехконтурную схему применяют на АЭС с реакторами
на быстрых нейтронах с натриевым теплоносителем типа БН. Чтобы исключить
контакт радиоактивного натрия с водой, сооружают второй контур с нерадиоактивным натрием. Таким образом схема получается трехконтурной.

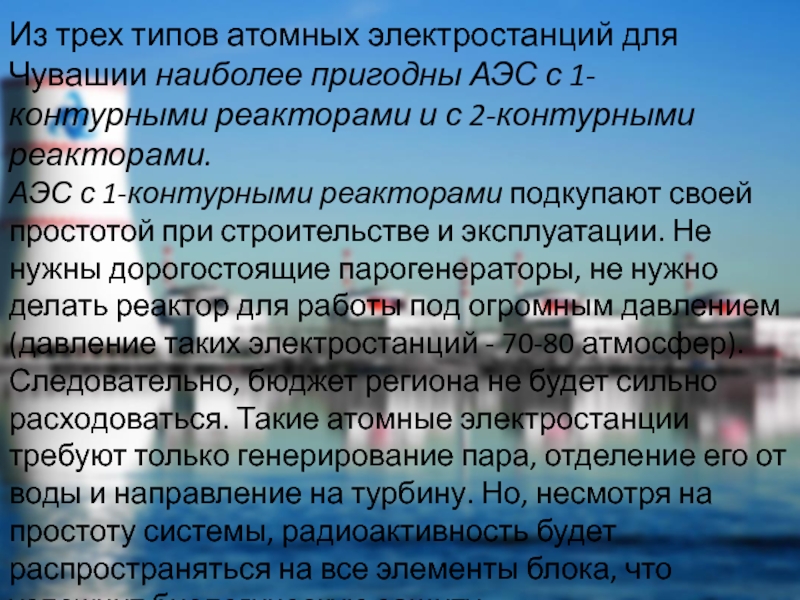

Слайд 7Из трех типов атомных электростанций для Чувашии наиболее пригодны АЭС
с 1-контурными реакторами и с 2-контурными реакторами. АЭС с 1-контурными реакторами
подкупают своей простотой при строительстве и эксплуатации. Не нужны дорогостоящие парогенераторы, не нужно делать реактор для работы под огромным давлением (давление таких электростанций - 70-80 атмосфер). Следовательно, бюджет региона не будет сильно расходоваться. Такие атомные электростанции требуют только генерирование пара, отделение его от воды и направление на турбину. Но, несмотря на простоту системы, радиоактивность будет распространяться на все элементы блока, что усложнит биологическую защиту.
Слайд 8Поэтому АЭС с 2-контурными реакторами более пригодна для Чувашии. В
активную зону реактора подается под давлением вода, которая нагревается. В
Чувашии есть запасы водных ресурсов, например река Волга. Первый и второй контур не соприкасаются и не контактируют никак. В итоге вся возможная радиоактивность остается в первом контуре и из него не выходит, а второй контур абсолютно чист, что обеспечивает биологическую защиту.
