КАЧЕСТВА СТРАТИГРАФИЧЕСКОГО РАЗРЕЗА И СТРУКТУРНОГО КАРКАСА
Учебные вопросы лекции:
1. Контроль качества

стратиграфического расчленения разреза
2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов
Раздел 3. Оценка качества геологической модели  Тема лекции №9 (3.2): КОНТРОЛЬ

Слайд 21. Контроль качества стратиграфического расчленения разреза

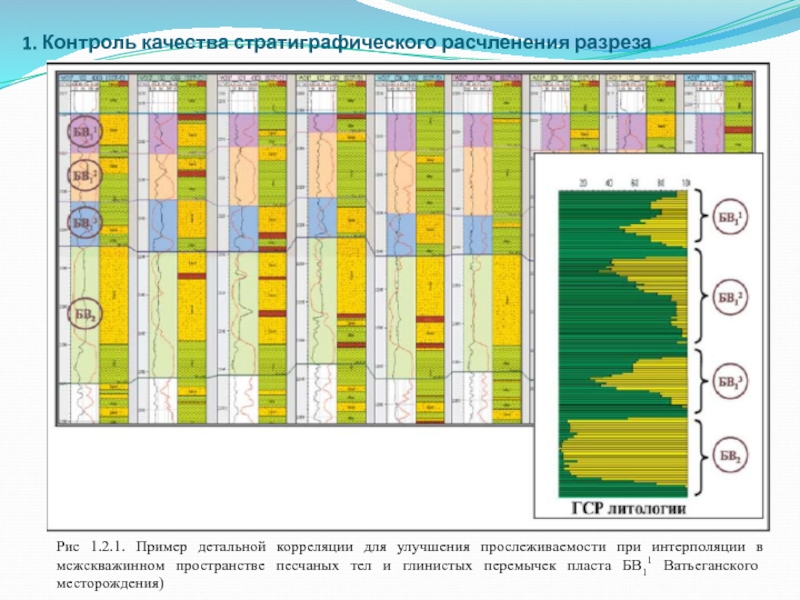

Рис 1.2.1. Пример детальной

корреляции для улучшения прослеживаемости при интерполяции в мсжскважинном пространстве песчаных

тел и глинистых перемычек пласта БВ11 Ватьеганского месторождения)
1. Контроль качества стратиграфического расчленения разреза Рис 1.2.1. Пример детальной корреляции для улучшения прослеживаемости при интерполяции в

Слайд 31. Контроль качества стратиграфического расчленения разреза

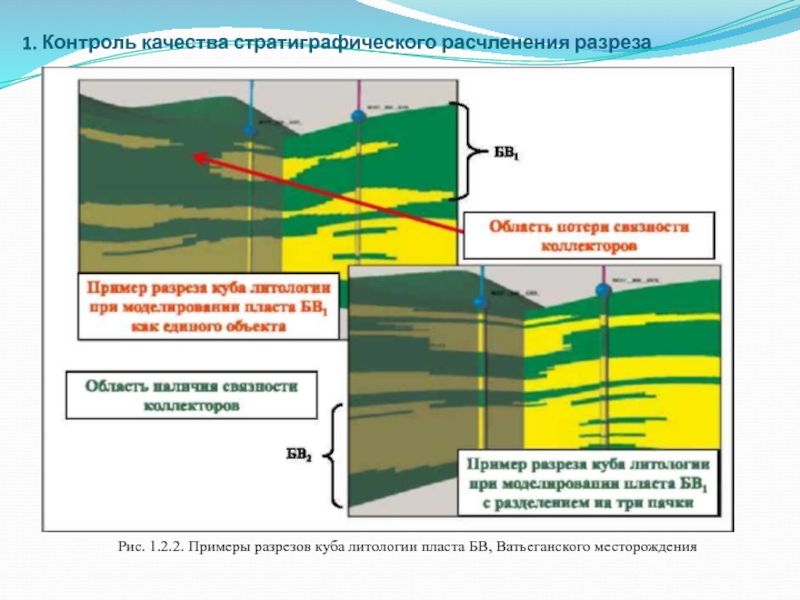

Рис. 1.2.2. Примеры разрезов

куба литологии пласта БВ, Ватьеганского месторождения

1. Контроль качества стратиграфического расчленения разреза Рис. 1.2.2. Примеры разрезов куба литологии пласта БВ, Ватьеганского месторождения

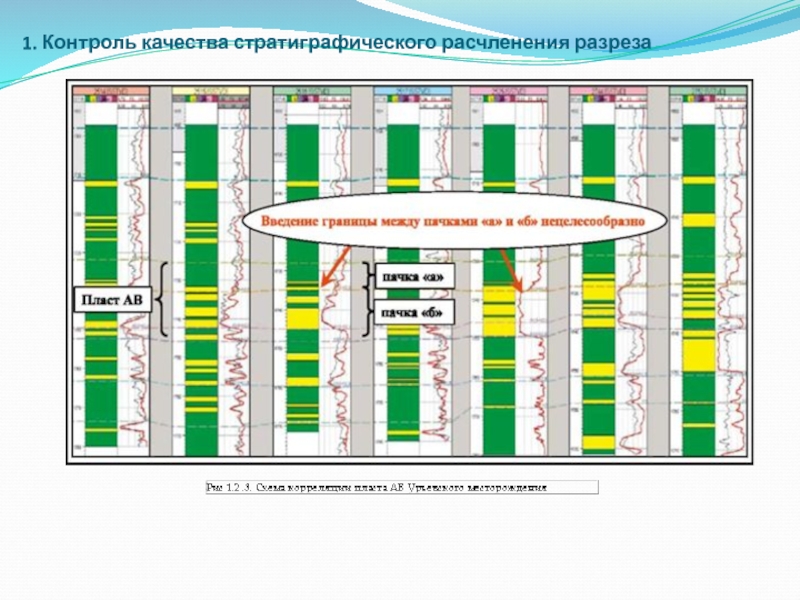

Слайд 41. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

Слайд 51. Контроль качества стратиграфического расчленения разреза

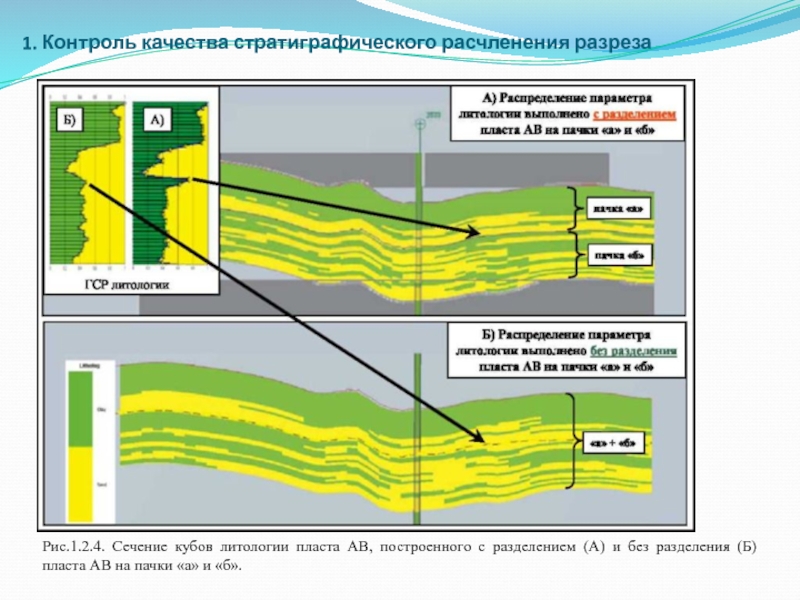

Рис.1.2.4. Сечение кубов литологии

пласта АВ, построенного с разделением (А) и без разделения (Б)

пласта АВ на пачки «а» и «б».
1. Контроль качества стратиграфического расчленения разреза Рис.1.2.4. Сечение кубов литологии пласта АВ, построенного с разделением (А) и

Слайд 61. Контроль качества стратиграфического расчленения разреза

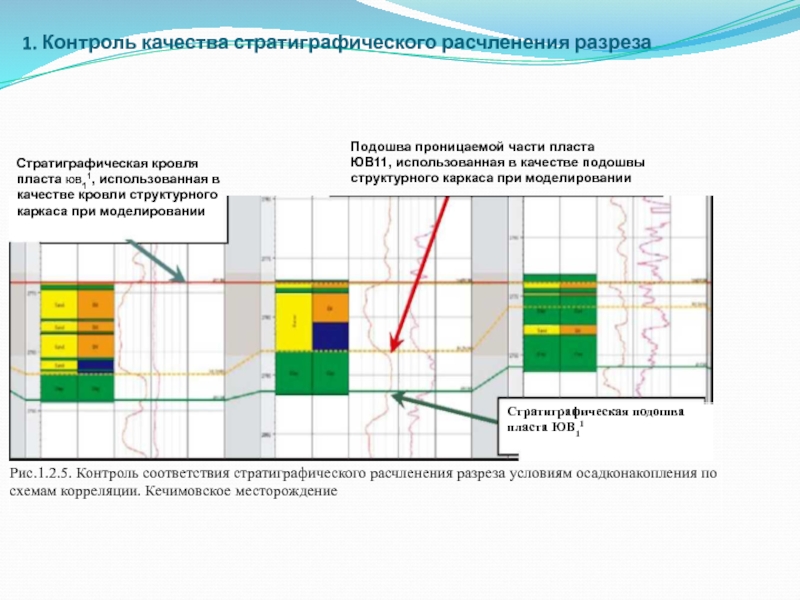

Стратиграфическая кровля пласта юв11,

использованная в качестве кровли структурного каркаса при моделировании
Подошва проницаемой части

пласта
ЮB11, использованная в качестве подошвы структурного каркаса при моделировании
1. Контроль качества стратиграфического расчленения разреза Стратиграфическая кровля пласта юв11, использованная в качестве кровли структурного каркаса при

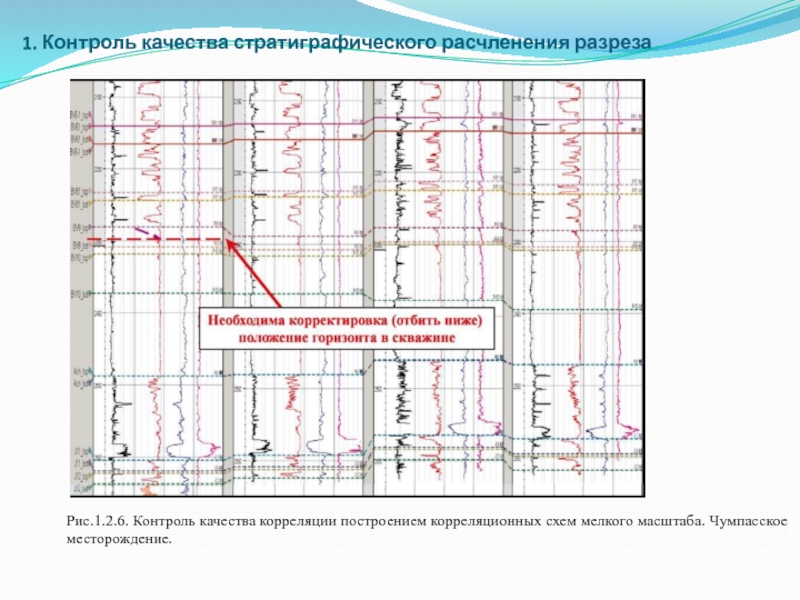

Слайд 71. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

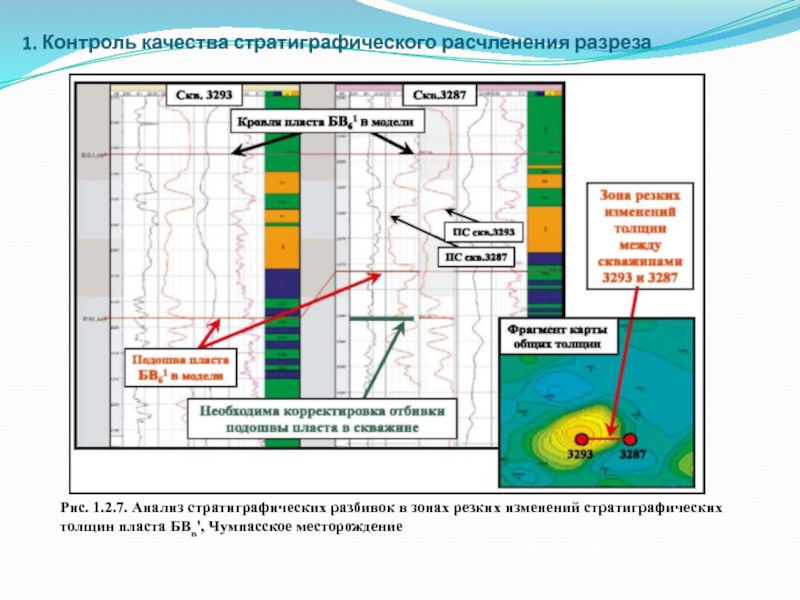

Слайд 81. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

Слайд 91. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

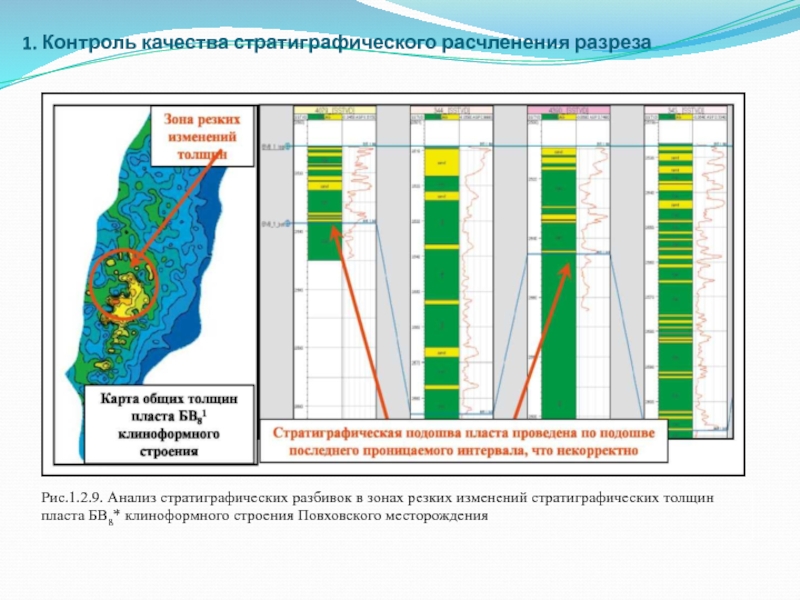

Слайд 101. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

Слайд 111. Контроль качества стратиграфического расчленения разреза

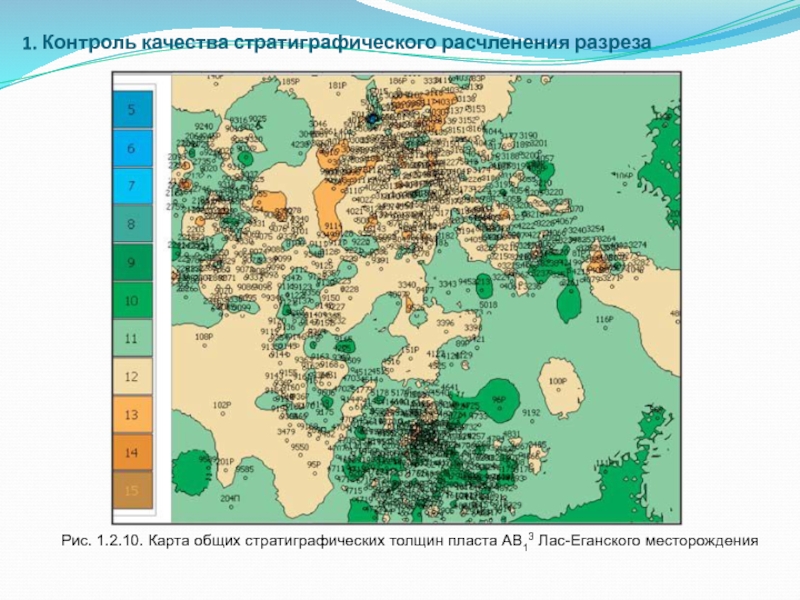

Рис. 1.2.10. Карта общих

стратиграфических толщин пласта AB13 Лас-Еганского месторождения

1. Контроль качества стратиграфического расчленения разреза Рис. 1.2.10. Карта общих стратиграфических толщин пласта AB13 Лас-Еганского месторождения

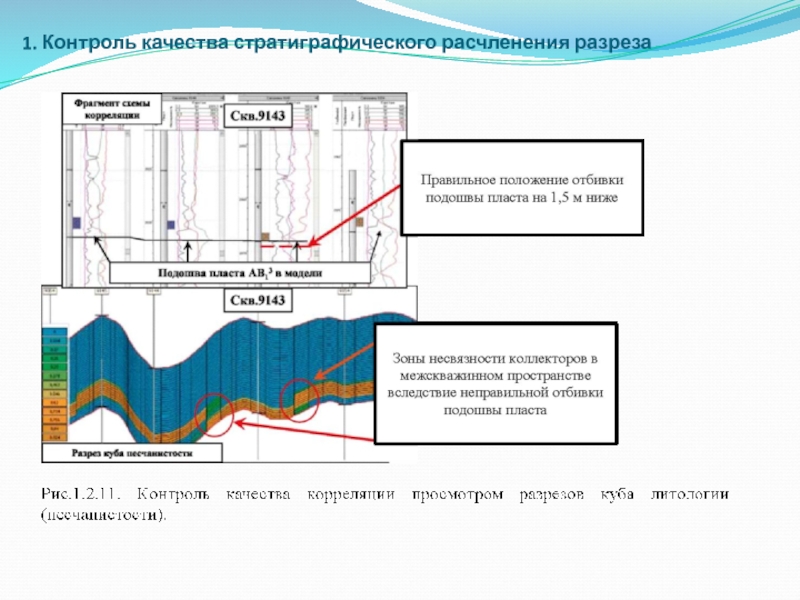

Слайд 121. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

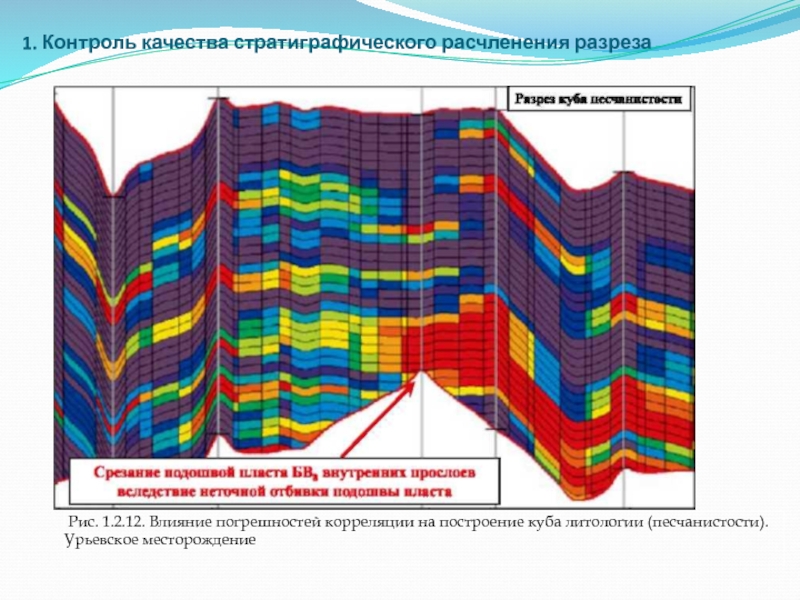

Слайд 131. Контроль качества стратиграфического расчленения разреза

1. Контроль качества стратиграфического расчленения разреза

Слайд 142. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

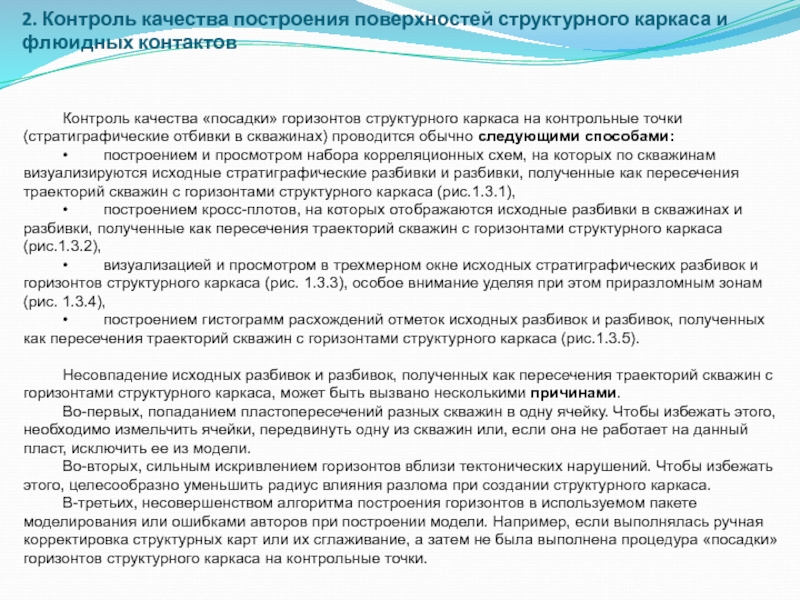

Контроль

качества «посадки» горизонтов структурного каркаса на контрольные точки (стратиграфические отбивки

в скважинах) проводится обычно следующими способами:

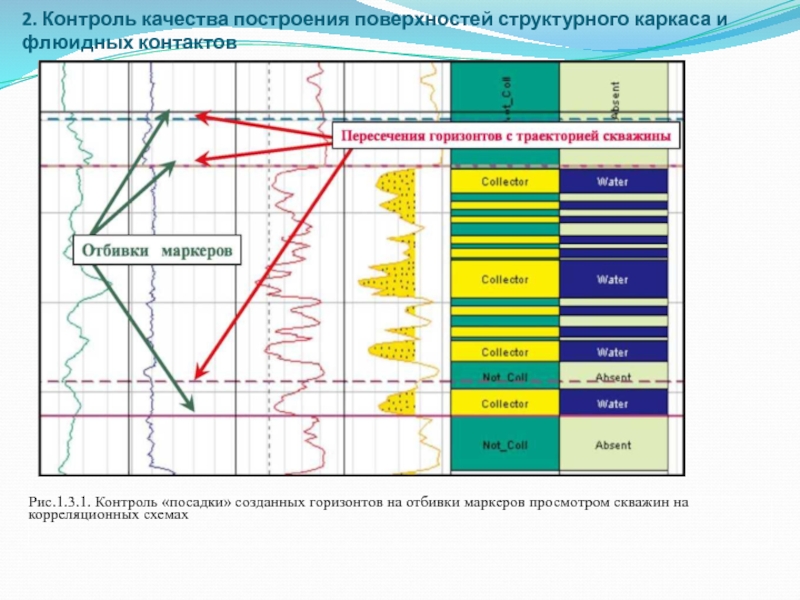

• построением и просмотром набора корреляционных схем, на которых по скважинам визуализируются исходные стратиграфические разбивки и разбивки, полученные как пересечения траекторий скважин с горизонтами структурного каркаса (рис.1.3.1),

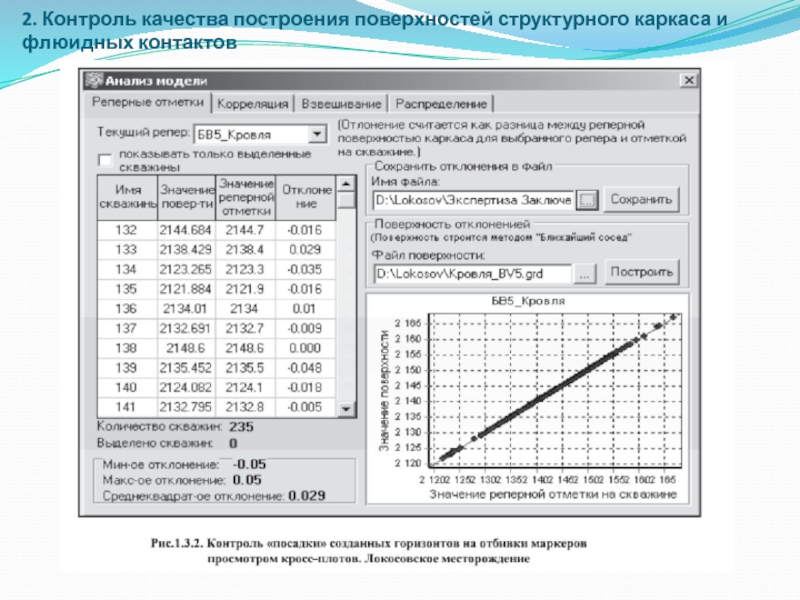

• построением кросс-плотов, на которых отображаются исходные разбивки в скважинах и разбивки, полученные как пересечения траекторий скважин с горизонтами структурного каркаса (рис.1.3.2),

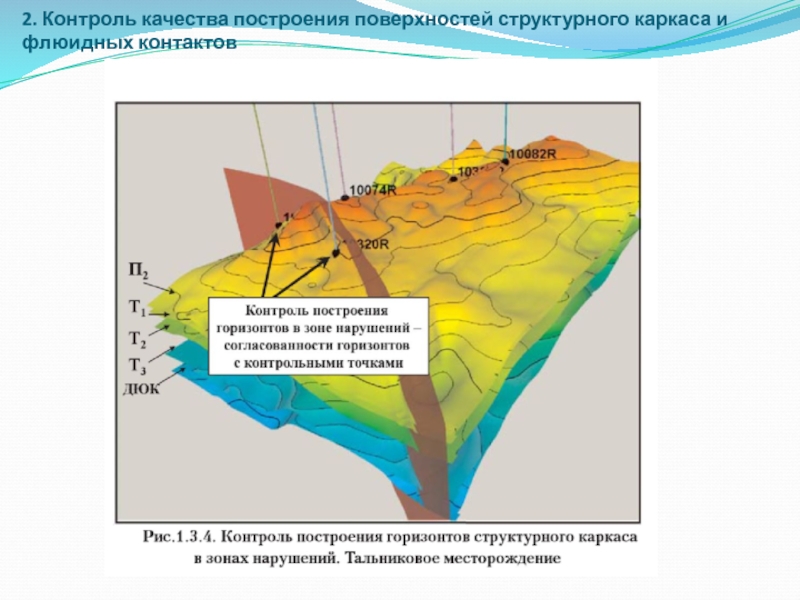

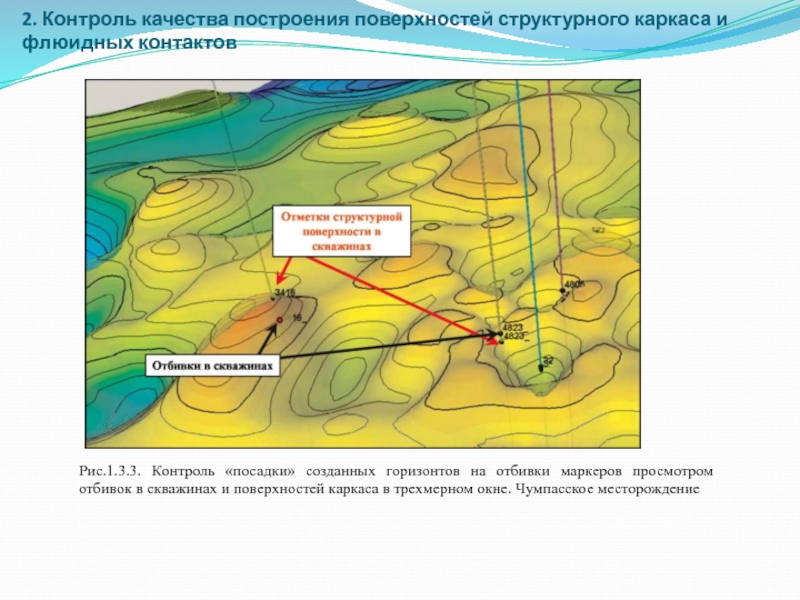

• визуализацией и просмотром в трехмерном окне исходных стратиграфических разбивок и горизонтов структурного каркаса (рис. 1.3.3), особое внимание уделяя при этом приразломным зонам (рис. 1.3.4),

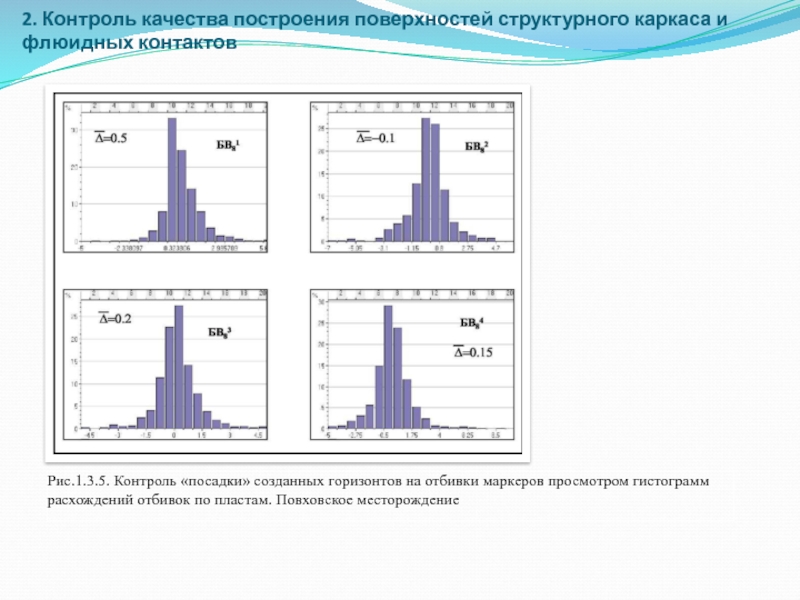

• построением гистограмм расхождений отметок исходных разбивок и разбивок, полученных как пересечения траекторий скважин с горизонтами структурного каркаса (рис.1.3.5).

Несовпадение исходных разбивок и разбивок, полученных как пересечения траекторий скважин с горизонтами структурного каркаса, может быть вызвано несколькими причинами.
Во-первых, попаданием пластопересечений разных скважин в одну ячейку. Чтобы избежать этого, необходимо измельчить ячейки, передвинуть одну из скважин или, если она не работает на данный пласт, исключить ее из модели.
Во-вторых, сильным искривлением горизонтов вблизи тектонических нарушений. Чтобы избежать этого, целесообразно уменьшить радиус влияния разлома при создании структурного каркаса.
В-третьих, несовершенством алгоритма построения горизонтов в используемом пакете моделирования или ошибками авторов при построении модели. Например, если выполнялась ручная корректировка структурных карт или их сглаживание, а затем не была выполнена процедура «посадки» горизонтов структурного каркаса на контрольные точки.
2. Контроль качества построения поверхностей структурного каркаса и флюидных контактовКонтроль качества «посадки» горизонтов структурного каркаса на контрольные

Слайд 152. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 162. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 172. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 182. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 192. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 202. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

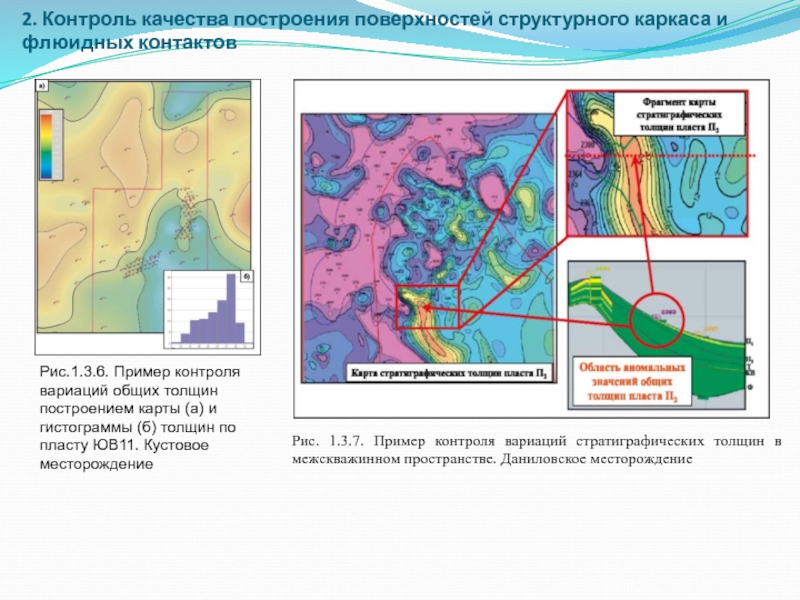

Рис.1.3.6.

Пример контроля вариаций общих толщин построением карты (а) и гистограммы

(б) толщин по пласту ЮВ11. Кустовое месторождение
2. Контроль качества построения поверхностей структурного каркаса и флюидных контактовРис.1.3.6. Пример контроля вариаций общих толщин построением карты

Слайд 212. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

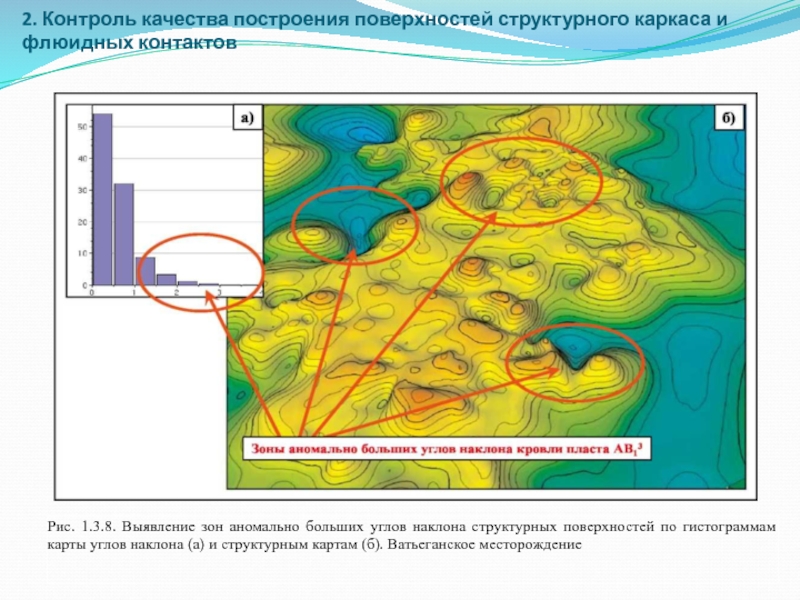

Слайд 222. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

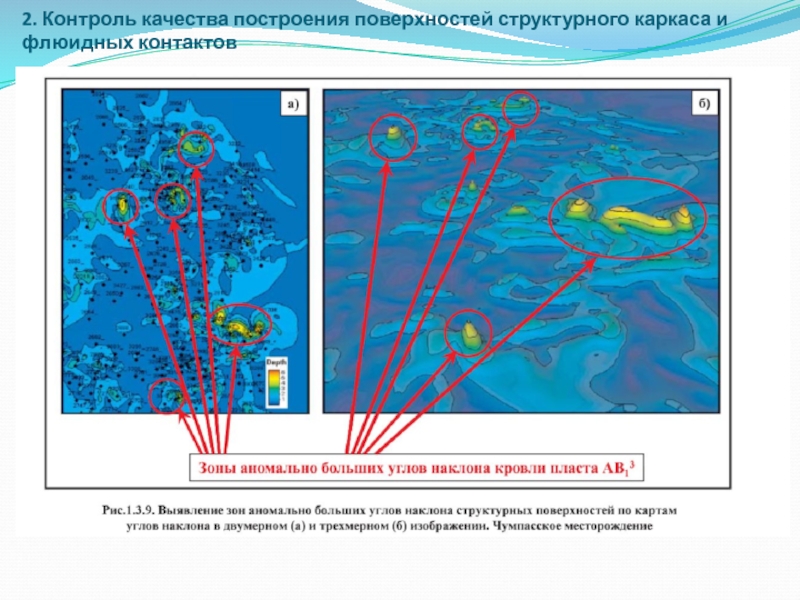

Слайд 232. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

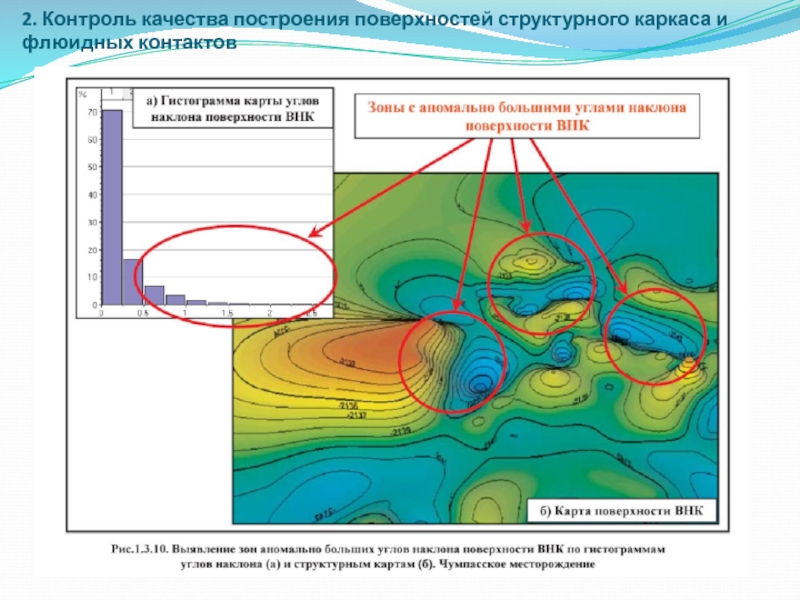

Слайд 242. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

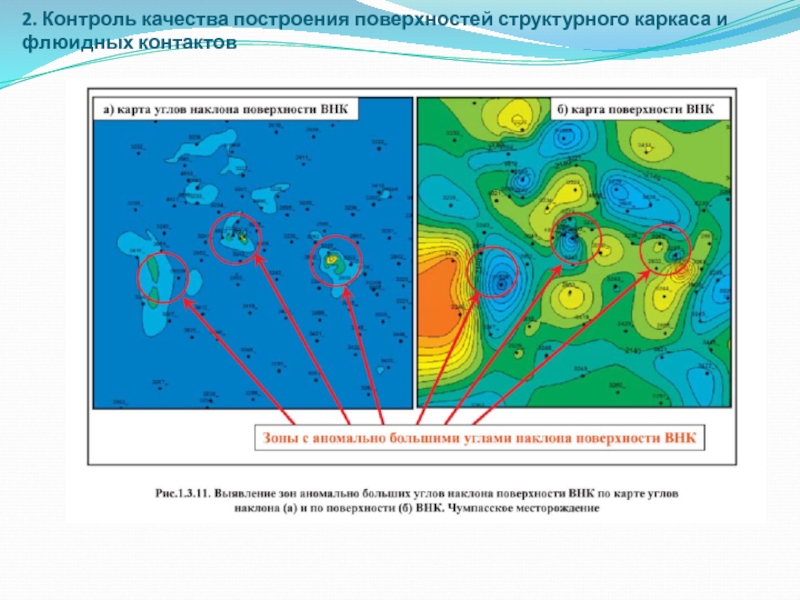

Слайд 252. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

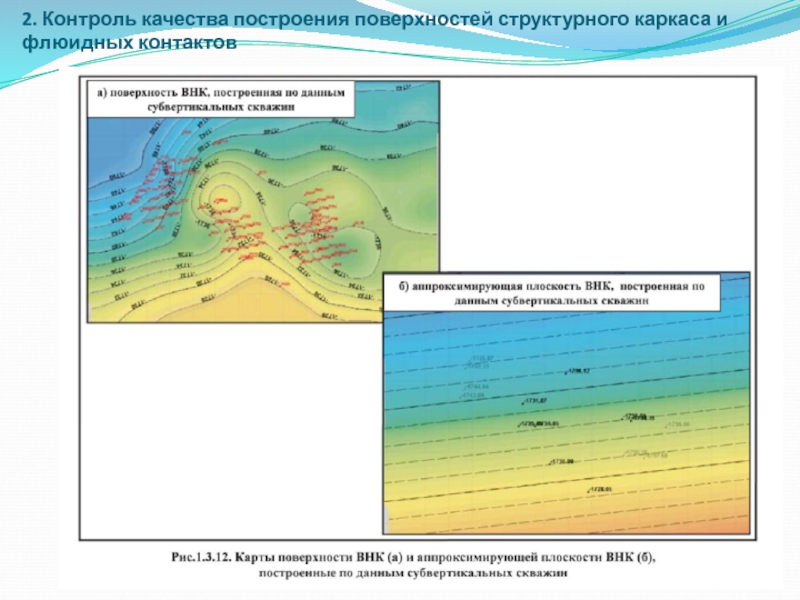

Слайд 262. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

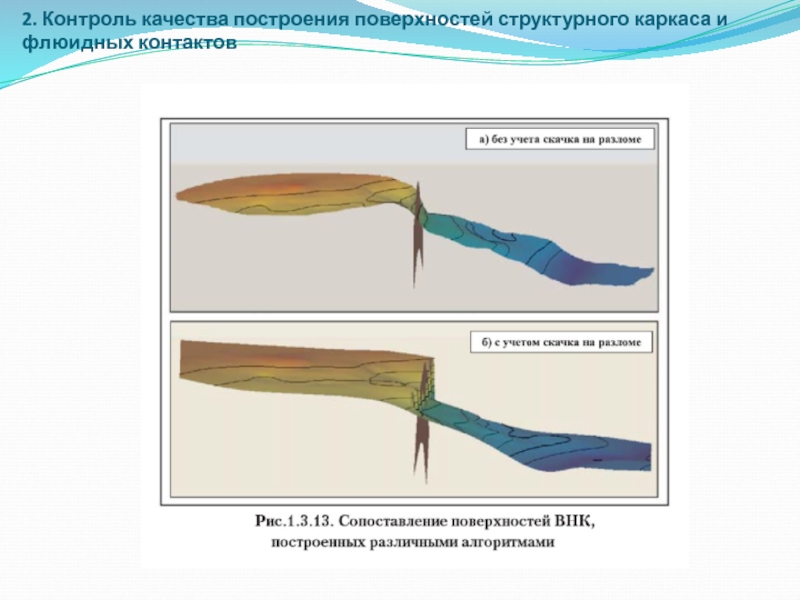

Слайд 272. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

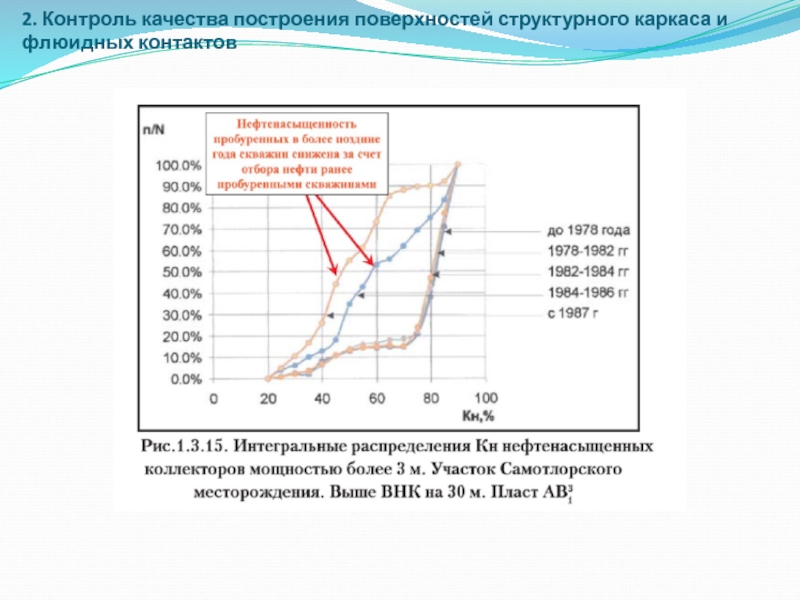

Слайд 282. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

2. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

Слайд 292. Контроль качества построения поверхностей структурного каркаса и флюидных контактов

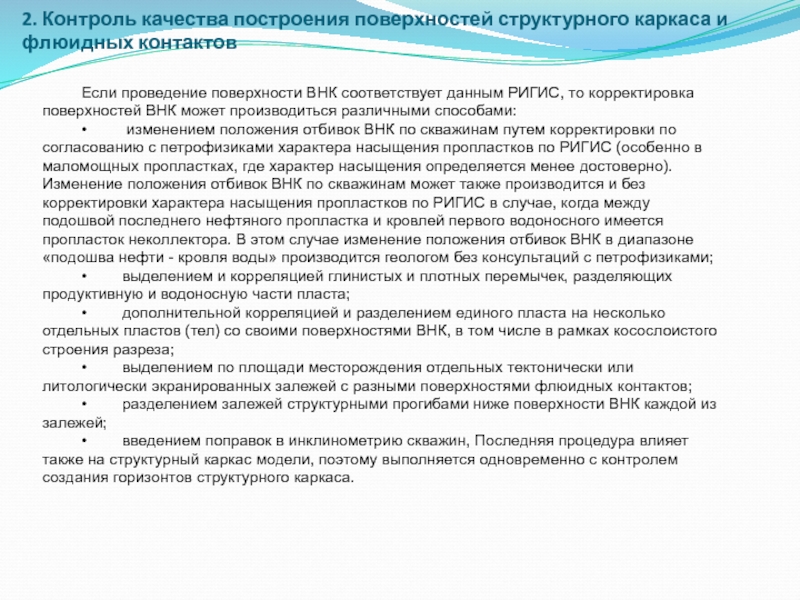

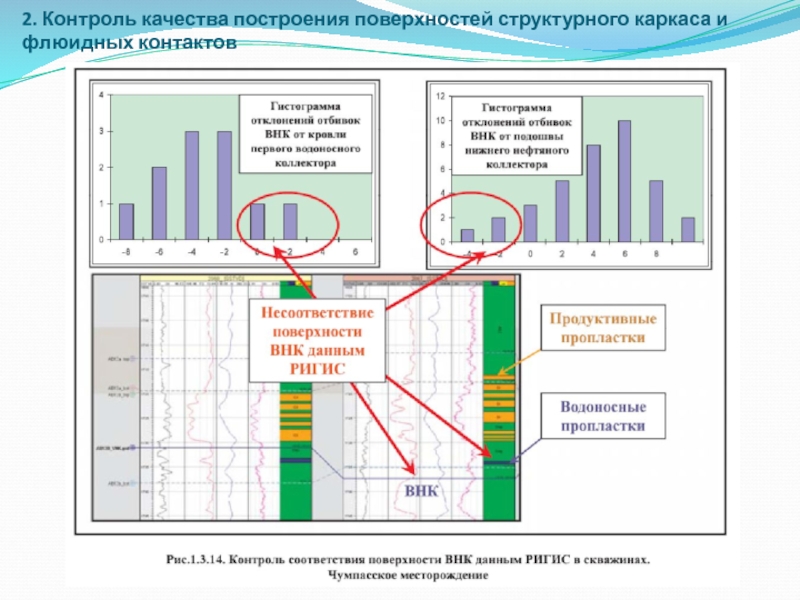

Если

проведение поверхности ВНК соответствует данным РИГИС, то корректировка поверхностей ВНК

может производиться различными способами:
• изменением положения отбивок ВНК по скважинам путем корректировки по согласованию с петрофизиками характера насыщения пропластков по РИГИС (особенно в маломощных пропластках, где характер насыщения определяется менее достоверно). Изменение положения отбивок ВНК по скважинам может также производится и без корректировки характера насыщения пропластков по РИГИС в случае, когда между подошвой последнего нефтяного пропластка и кровлей первого водоносного имеется пропласток неколлектора. В этом случае изменение положения отбивок ВНК в диапазоне «подошва нефти - кровля воды» производится геологом без консультаций с петрофизиками;
• выделением и корреляцией глинистых и плотных перемычек, разделяющих продуктивную и водоносную части пласта;
• дополнительной корреляцией и разделением единого пласта на несколько отдельных пластов (тел) со своими поверхностями ВНК, в том числе в рамках косослоистого строения разреза;
• выделением по площади месторождения отдельных тектонически или литологически экранированных залежей с разными поверхностями флюидных контактов;
• разделением залежей структурными прогибами ниже поверхности ВНК каждой из залежей;
• введением поправок в инклинометрию скважин, Последняя процедура влияет также на структурный каркас модели, поэтому выполняется одновременно с контролем создания горизонтов структурного каркаса.
2. Контроль качества построения поверхностей структурного каркаса и флюидных контактовЕсли проведение поверхности ВНК соответствует данным РИГИС, то

Слайд 30Основная литература

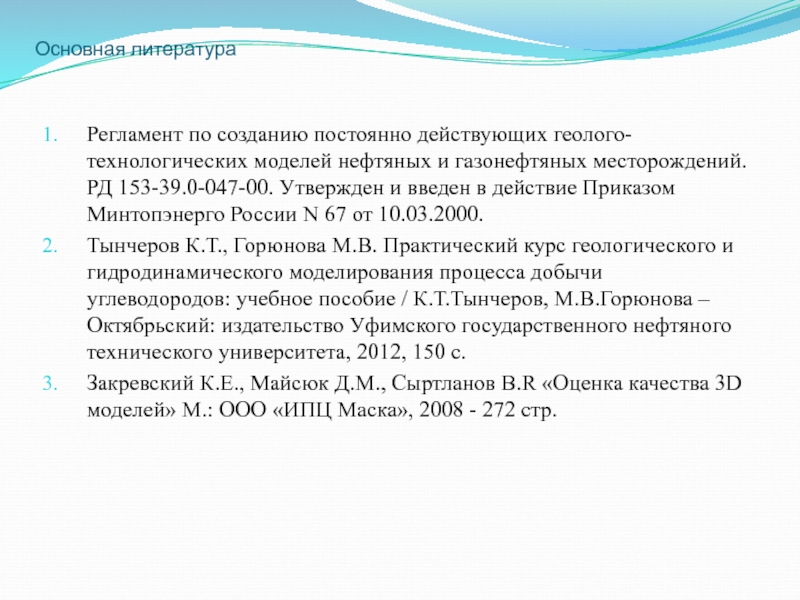

Регламент по созданию постоянно действующих геолого-технологических моделей нефтяных

и газонефтяных месторождений. РД 153-39.0-047-00. Утвержден и введен в действие

Приказом Минтопэнерго России N 67 от 10.03.2000.
Тынчеров К.Т., Горюнова М.В. Практический курс геологического и гидродинамического моделирования процесса добычи углеводородов: учебное пособие / К.Т.Тынчеров, М.В.Горюнова – Октябрьский: издательство Уфимского государственного нефтяного технического университета, 2012, 150 с.
Закревский К.Е., Майсюк Д.М., Сыртланов B.R «Оценка качества 3D моделей» М.: ООО «ИПЦ Маска», 2008 - 272 стр.
