Раздел 5. Энергетическое обследование ( энергоаудит ) предприятия. Лекция

энергетического обследования

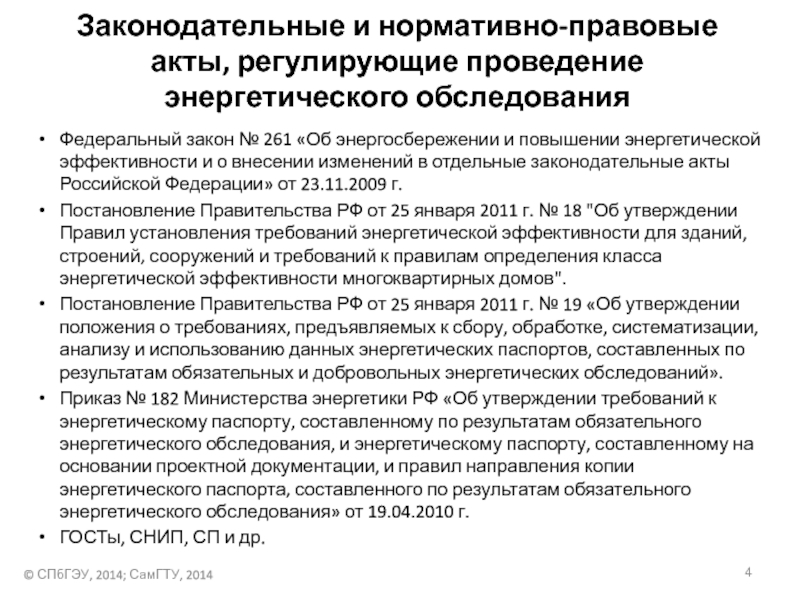

5.1.1. Законодательные и нормативно-правовые акты, регулирующие проведение энергетического обследования,

их состояние и развитие.

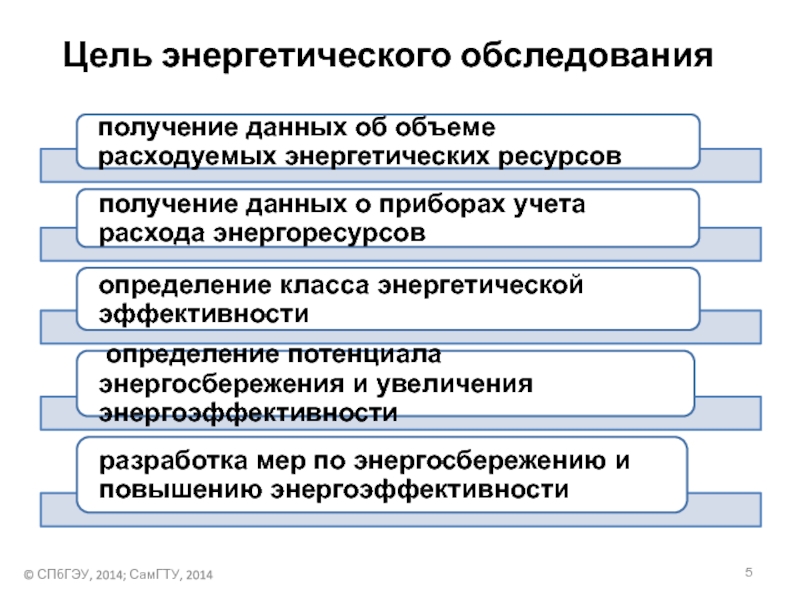

5.1.2. Цели и задачи проведения энергоаудита.
5.1.3 Категории организаций, для которых обязательно проведение энергоаудита

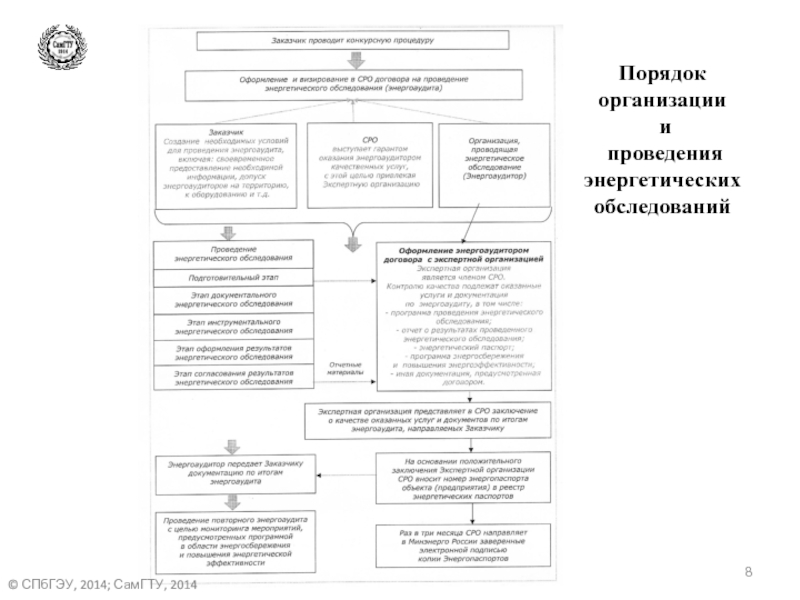

5.1.4.Методология проведения энергетических обследований.
.

ФБГОУ ВПО
Самарский государственный технический университет

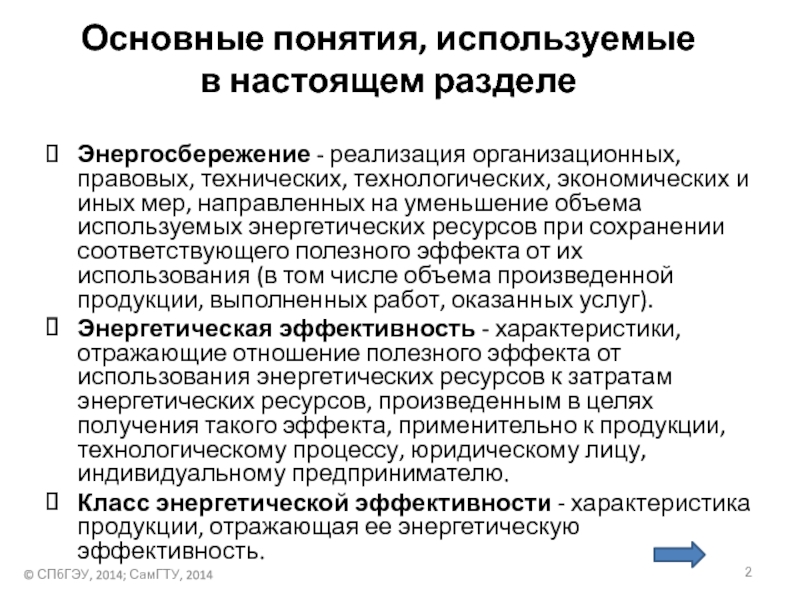

технологических, экономических и иных мер, направленных на уменьшение объема используемых

энергетических ресурсов при сохранении соответствующего полезного эффекта от их использования (в том числе объема произведенной продукции, выполненных работ, оказанных услуг).
Энергетическая эффективность - характеристики, отражающие отношение полезного эффекта от использования энергетических ресурсов к затратам энергетических ресурсов, произведенным в целях получения такого эффекта, применительно к продукции, технологическому процессу, юридическому лицу, индивидуальному предпринимателю.
Класс энергетической эффективности - характеристика продукции, отражающая ее энергетическую эффективность.

© СПбГЭУ, 2014; СамГТУ, 2014

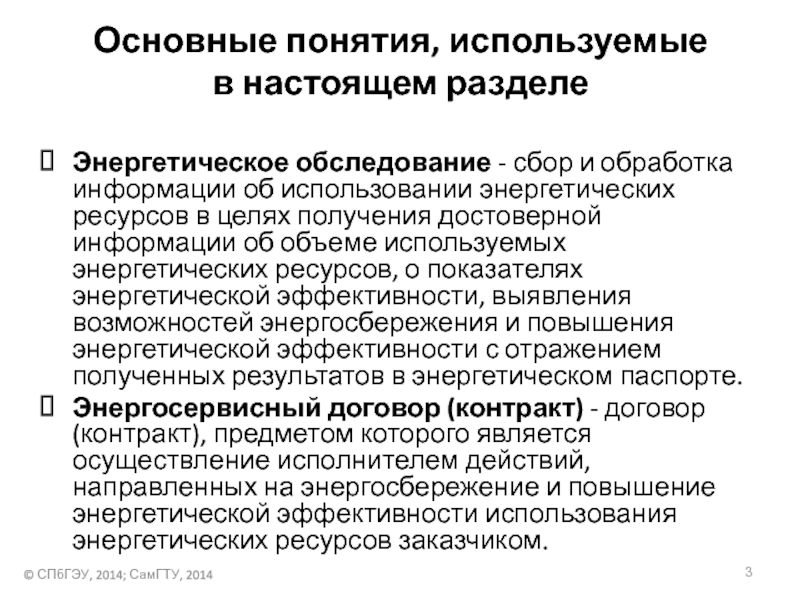

информации об использовании энергетических ресурсов в целях получения достоверной информации

об объеме используемых энергетических ресурсов, о показателях энергетической эффективности, выявления возможностей энергосбережения и повышения энергетической эффективности с отражением полученных результатов в энергетическом паспорте.
Энергосервисный договор (контракт) - договор (контракт), предметом которого является осуществление исполнителем действий, направленных на энергосбережение и повышение энергетической эффективности использования энергетических ресурсов заказчиком.

© СПбГЭУ, 2014; СамГТУ, 2014

261 «Об энергосбережении и повышении энергетической эффективности и о внесении

изменений в отдельные законодательные акты Российской Федерации» от 23.11.2009 г.
Постановление Правительства РФ от 25 января 2011 г. № 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов".
Постановление Правительства РФ от 25 января 2011 г. № 19 «Об утверждении положения о требованиях, предъявляемых к сбору, обработке, систематизации, анализу и использованию данных энергетических паспортов, составленных по результатам обязательных и добровольных энергетических обследований».
Приказ № 182 Министерства энергетики РФ «Об утверждении требований к энергетическому паспорту, составленному по результатам обязательного энергетического обследования, и энергетическому паспорту, составленному на основании проектной документации, и правил направления копии энергетического паспорта, составленного по результатам обязательного энергетического обследования» от 19.04.2010 г.
ГОСТы, СНИП, СП и др.

© СПбГЭУ, 2014; СамГТУ, 2014

энергоаудит сооружений и промышленных объектов;
энергетическое обследование многоквартирных домов;
энергоаудит

жилых и общественных зданий.

Добровольное энергетическое обследование:
энергетическое обследование культовых зданий и сооружений;
энергоаудит объектов культурного наследия;
энергетическое обследование временных построек со сроком службы менее двух лет;
энергоаудит дачи, садового дома, объектов индивидуального жилищного строительства;
энергетическое обследование вспомогательных сооружений;
энергоаудит здания с общей площадью менее 50 м²;
энергетическое обследование ветхих, аварийных, подлежащих сносу или капитальному ремонту строений.

© СПбГЭУ, 2014; СамГТУ, 2014

2014

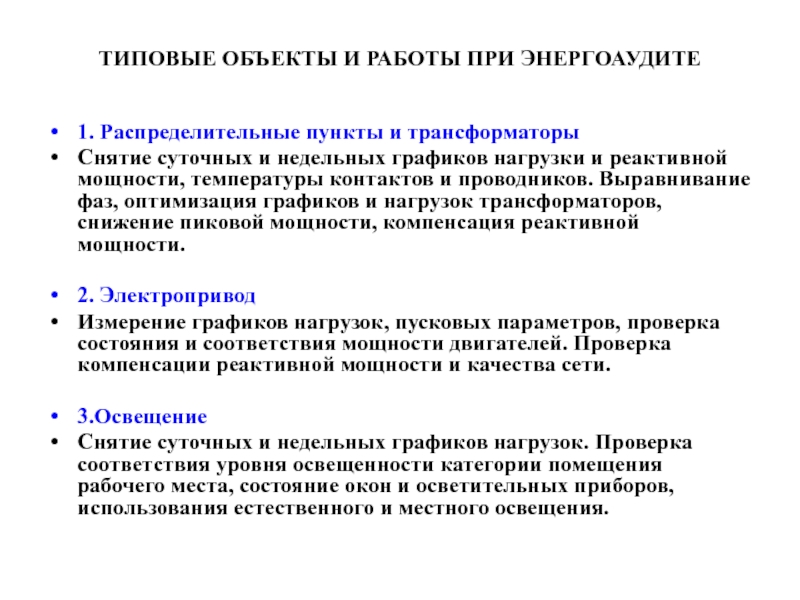

суточных и недельных графиков нагрузки и реактивной мощности, температуры контактов

и проводников. Выравнивание фаз, оптимизация графиков и нагрузок трансформаторов, снижение пиковой мощности, компенсация реактивной мощности.

2. Электропривод
Измерение графиков нагрузок, пусковых параметров, проверка состояния и соответствия мощности двигателей. Проверка компенсации реактивной мощности и качества сети.

3.Освещение
Снятие суточных и недельных графиков нагрузок. Проверка соответствия уровня освещенности категории помещения рабочего места, состояние окон и осветительных приборов, использования естественного и местного освещения.

параметров, состава и температуры дымовых газов, присосов, составление теплового баланса,

проверка качества питательной и продувочной воды, характеристик насосов, вентиляторов и дымососов, состояния и качества изоляции. Составление режимной карты.

5. Бойлеры, теплообменники
Проверка теплопередачи, гидросопротивления, состояния и качества изоляции, герметичности контактов.

6. Паровые системы
Проверка параметров пара, состояния конденсатоотводчиков, изоляции, утечек,
наличие воздуха и неконденсируемых газов, пролетного пара, возврат конденсата.

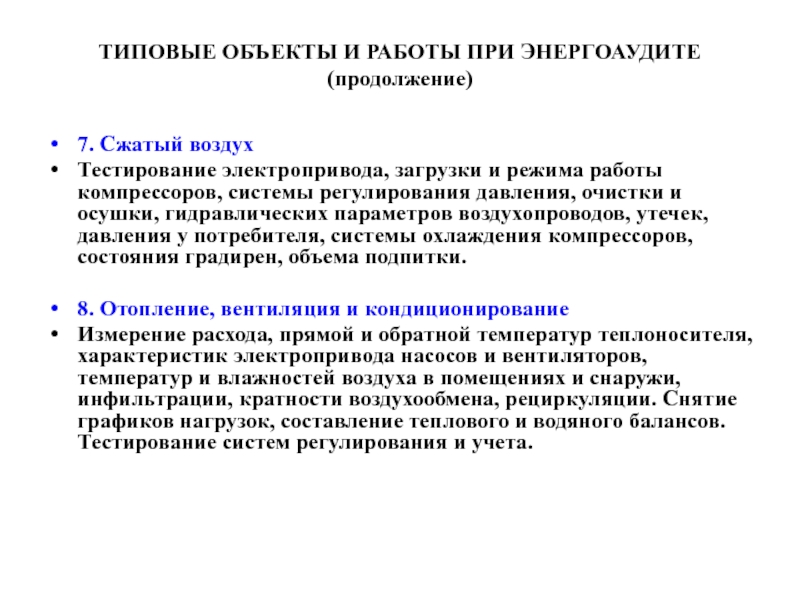

загрузки и режима работы компрессоров, системы регулирования давления, очистки и

осушки, гидравлических параметров воздухопроводов, утечек, давления у потребителя, системы охлаждения компрессоров, состояния градирен, объема подпитки.

8. Отопление, вентиляция и кондиционирование
Измерение расхода, прямой и обратной температур теплоносителя, характеристик электропривода насосов и вентиляторов, температур и влажностей воздуха в помещениях и снаружи, инфильтрации, кратности воздухообмена, рециркуляции. Снятие графиков нагрузок, составление теплового и водяного балансов. Тестирование систем регулирования и учета.

ГВС (ПН - подогреватель нижней ступени ГВС; ПВ – подогреватель

верхней ступени ГВС; РР – регулятор расхода; РТ – регулятор температуры; ЦН – циркуляционный насос; П – теплообменник отопления; U – элеватор)

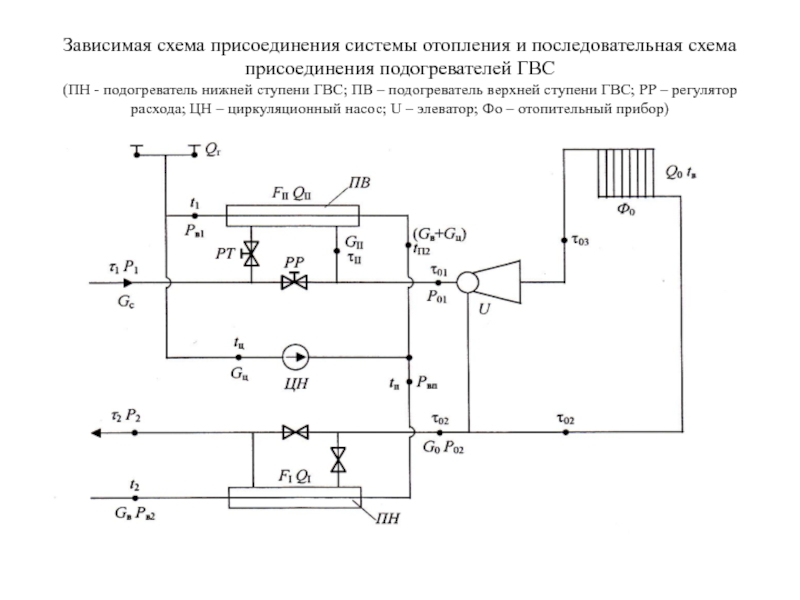

ГВС (ПН - подогреватель нижней ступени ГВС; ПВ – подогреватель

верхней ступени ГВС; РР – регулятор расхода; ЦН – циркуляционный насос; U – элеватор; Фо – отопительный прибор)

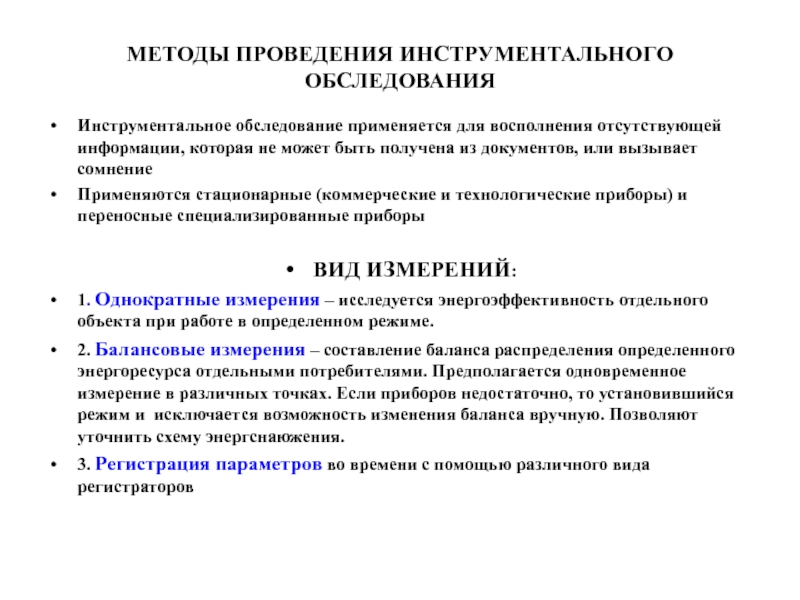

которая не может быть получена из документов, или вызывает сомнение

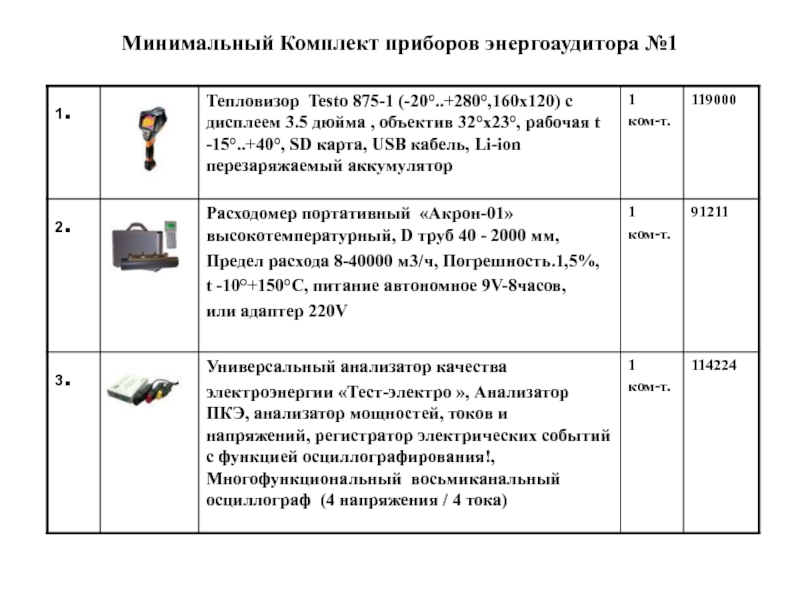

Применяются

стационарные (коммерческие и технологические приборы) и переносные специализированные приборы

ВИД ИЗМЕРЕНИЙ:
1. Однократные измерения – исследуется энергоэффективность отдельного объекта при работе в определенном режиме.
2. Балансовые измерения – составление баланса распределения определенного энергоресурса отдельными потребителями. Предполагается одновременное измерение в различных точках. Если приборов недостаточно, то установившийся режим и исключается возможность изменения баланса вручную. Позволяют уточнить схему энергснаюжения.
3. Регистрация параметров во времени с помощью различного вида регистраторов

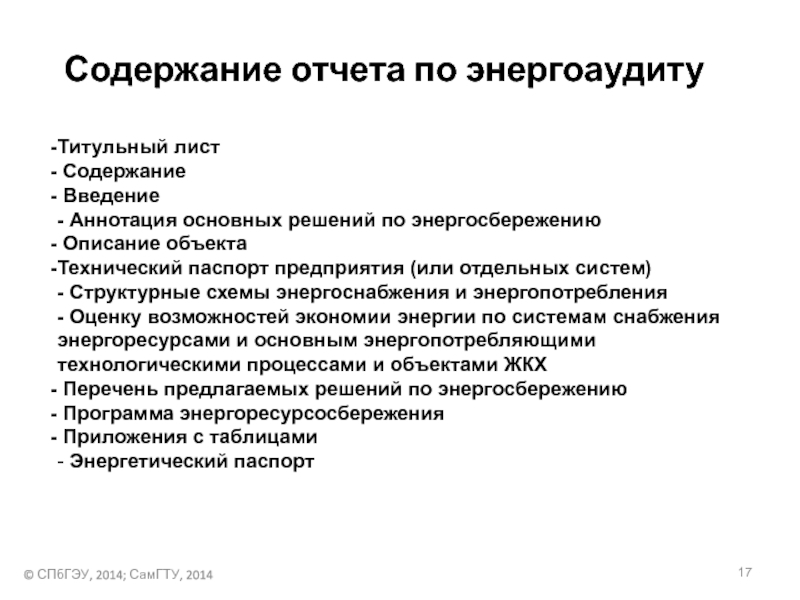

Введение
- Аннотация основных решений по энергосбережению
Описание объекта
Технический паспорт предприятия

(или отдельных систем)
- Структурные схемы энергоснабжения и энергопотребления
- Оценку возможностей экономии энергии по системам снабжения энергоресурсами и основным энергопотребляющими технологическими процессами и объектами ЖКХ
Перечень предлагаемых решений по энергосбережению
Программа энергоресурсосбережения
Приложения с таблицами

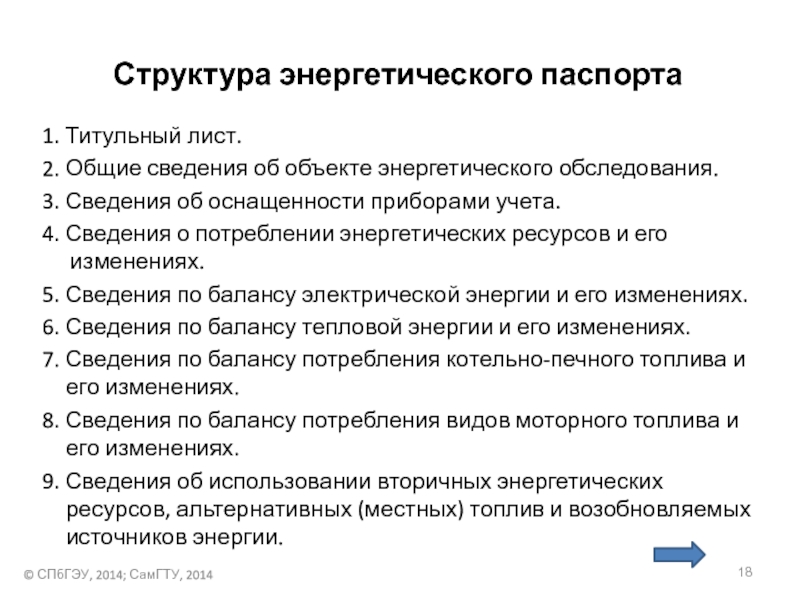

- Энергетический паспорт

обследования.

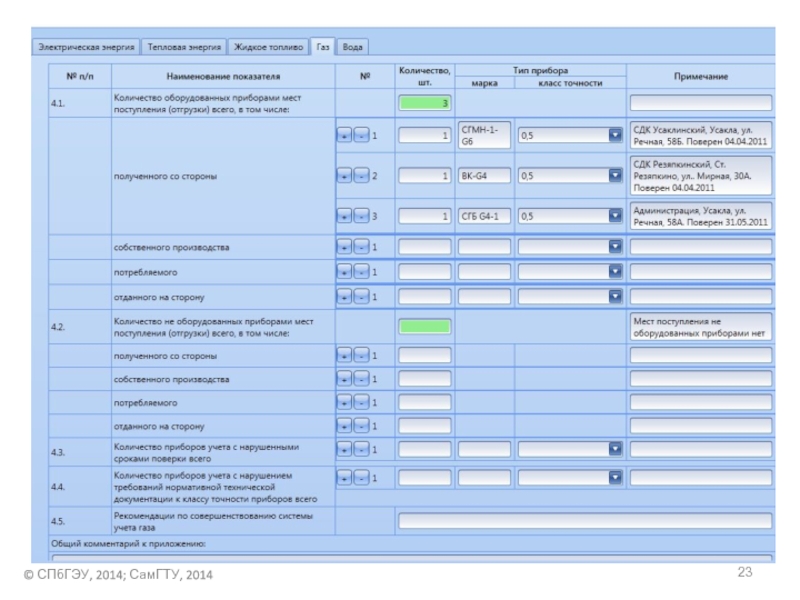

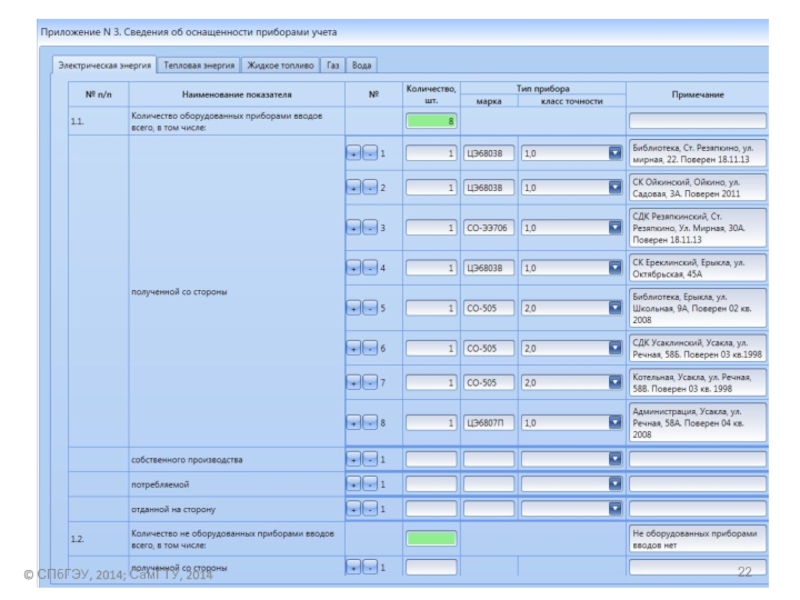

3. Сведения об оснащенности приборами учета.
4. Сведения о потреблении энергетических

ресурсов и его изменениях.

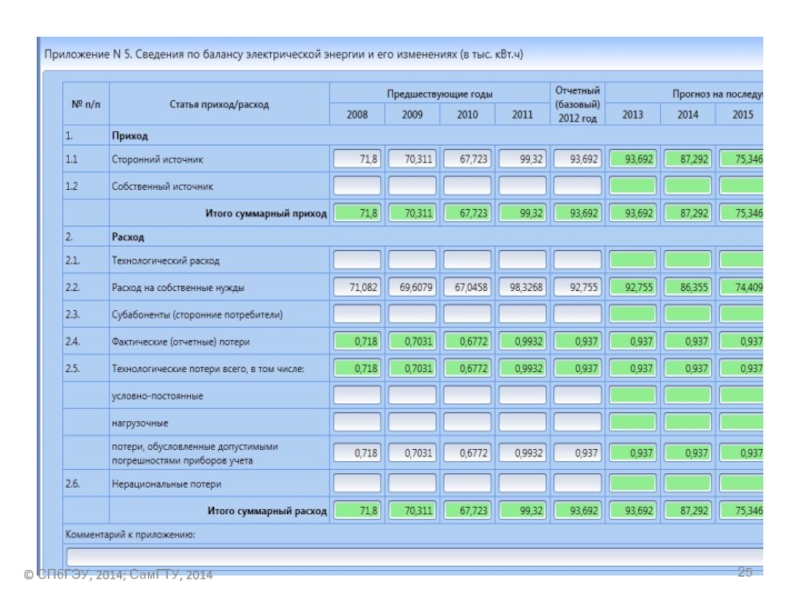

5. Сведения по балансу электрической энергии и его изменениях.

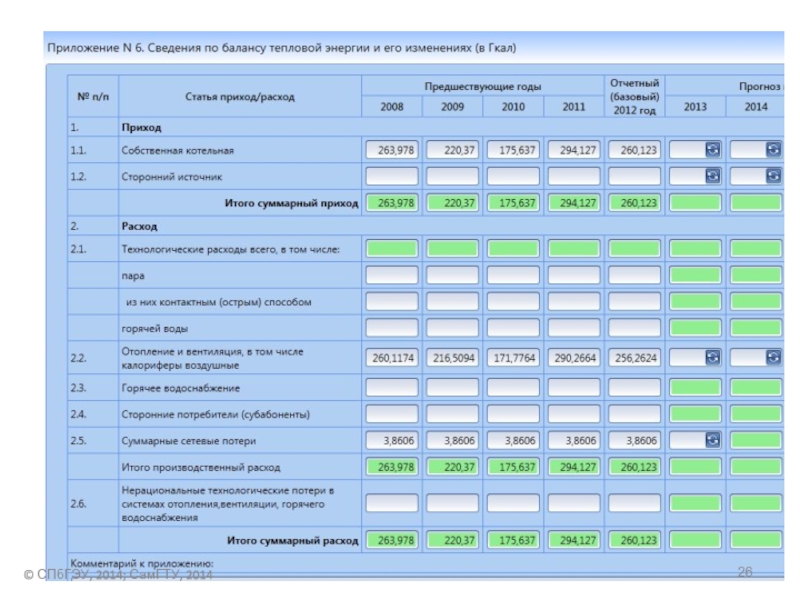

6. Сведения по балансу тепловой энергии и его изменениях.

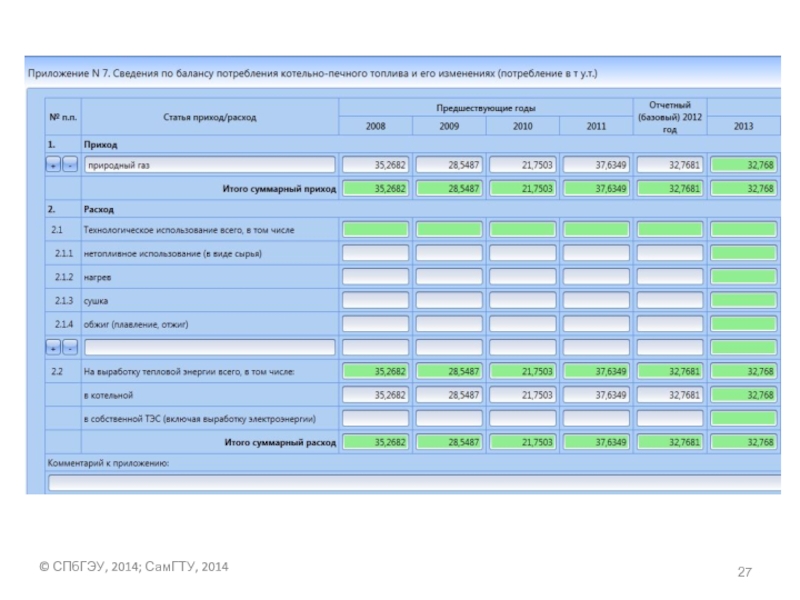

7. Сведения по балансу потребления котельно-печного топлива и его изменениях.
8. Сведения по балансу потребления видов моторного топлива и его изменениях.
9. Сведения об использовании вторичных энергетических ресурсов, альтернативных (местных) топлив и возобновляемых источников энергии.

© СПбГЭУ, 2014; СамГТУ, 2014

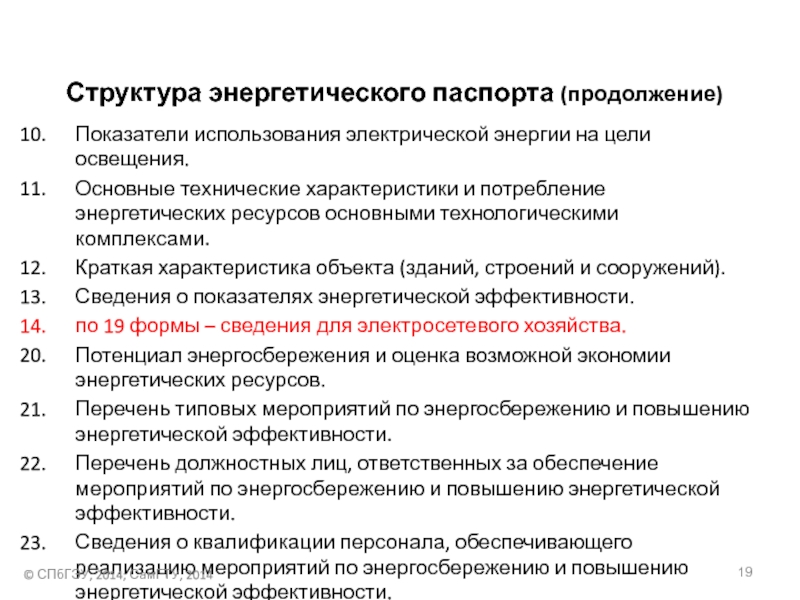

Основные технические характеристики и потребление энергетических ресурсов основными технологическими комплексами.

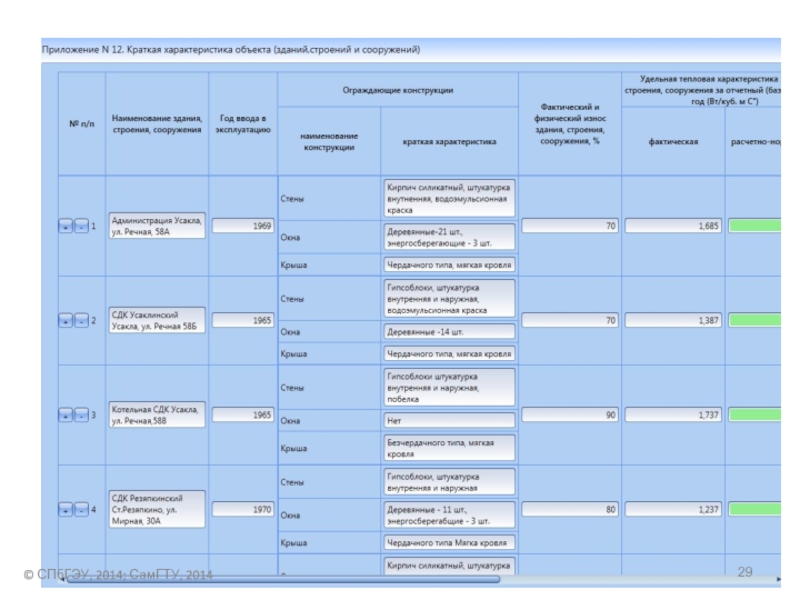

Краткая

характеристика объекта (зданий, строений и сооружений).

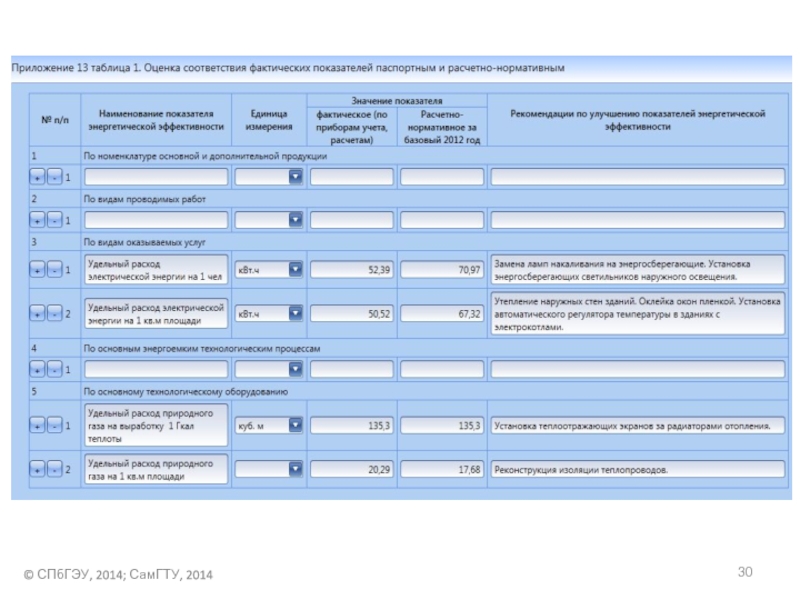

Сведения о показателях энергетической эффективности.
по 19 формы – сведения для электросетевого хозяйства.

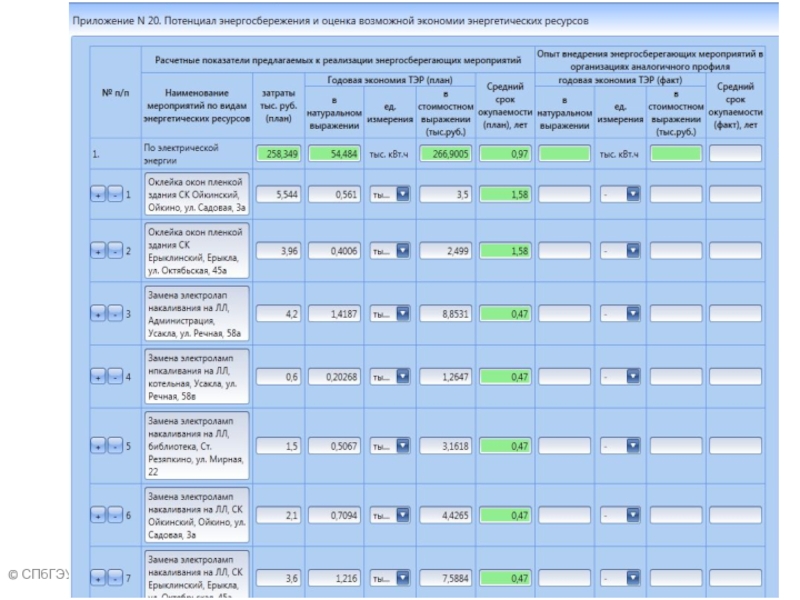

Потенциал энергосбережения и оценка возможной экономии энергетических ресурсов.

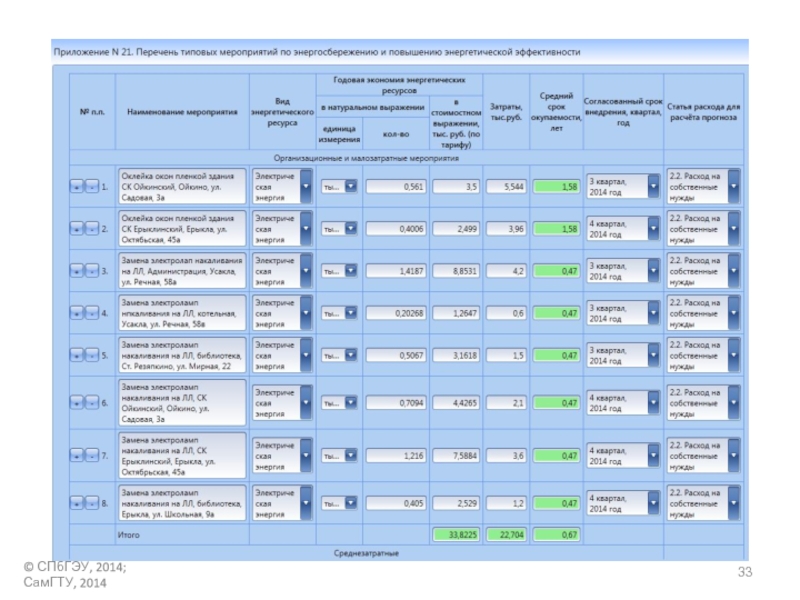

Перечень типовых мероприятий по энергосбережению и повышению энергетической эффективности.
Перечень должностных лиц, ответственных за обеспечение мероприятий по энергосбережению и повышению энергетической эффективности.
Сведения о квалификации персонала, обеспечивающего реализацию мероприятий по энергосбережению и повышению энергетической эффективности.

© СПбГЭУ, 2014; СамГТУ, 2014

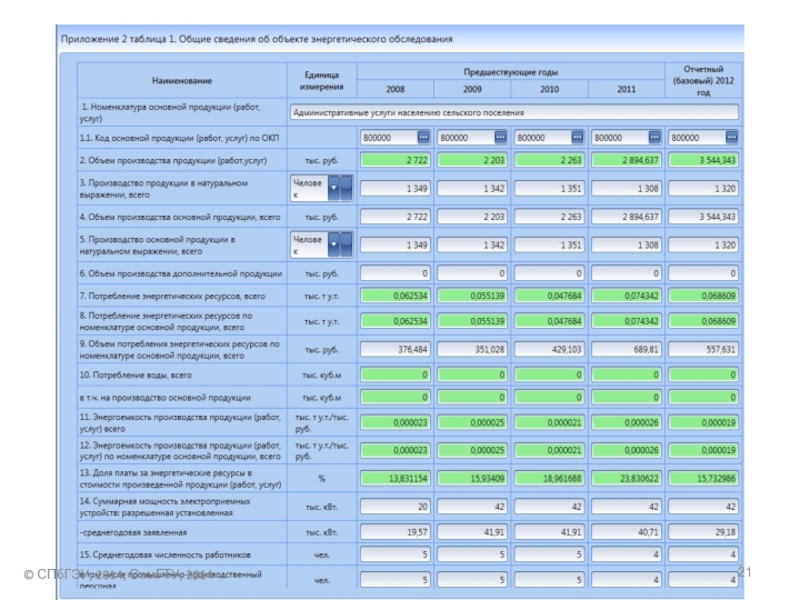

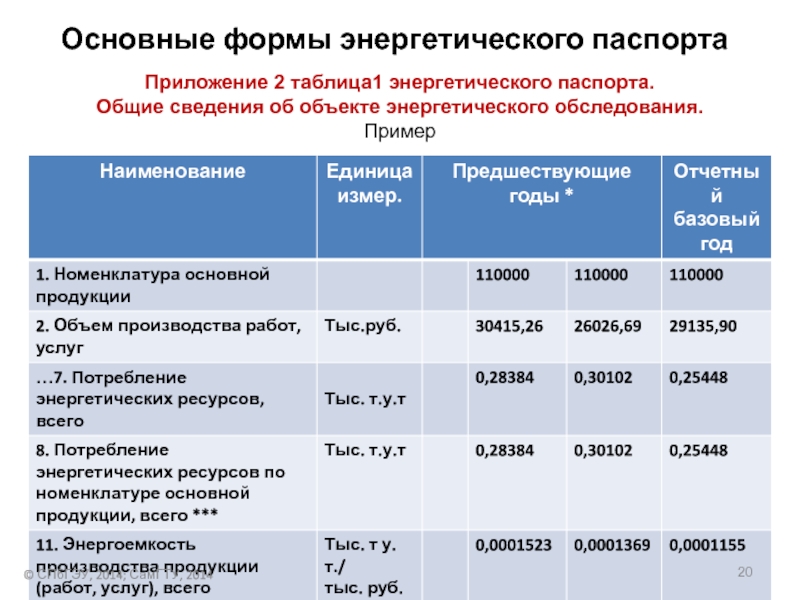

об объекте энергетического обследования. Пример
© СПбГЭУ, 2014; СамГТУ, 2014

СПбГЭУ, 2014; СамГТУ, 2014
Основные формы энергетического паспорта

2014; СамГТУ, 2014

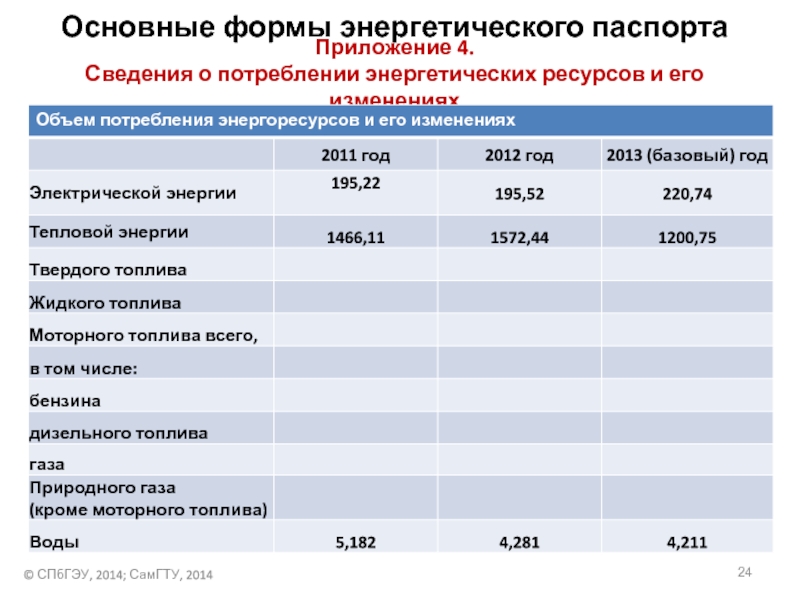

Основные формы энергетического паспорта

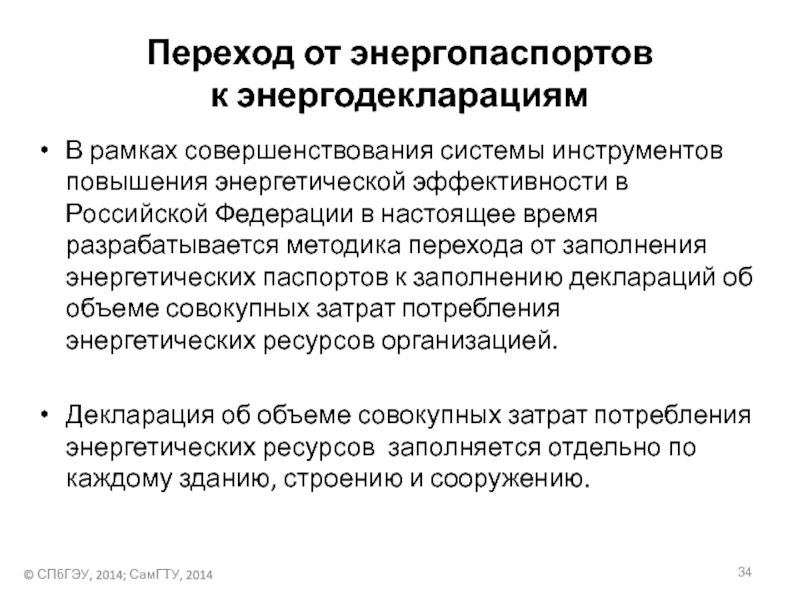

эффективности в Российской Федерации в настоящее время разрабатывается методика перехода

от заполнения энергетических паспортов к заполнению деклараций об объеме совокупных затрат потребления энергетических ресурсов организацией.

Декларация об объеме совокупных затрат потребления энергетических ресурсов заполняется отдельно по каждому зданию, строению и сооружению.

© СПбГЭУ, 2014; СамГТУ, 2014

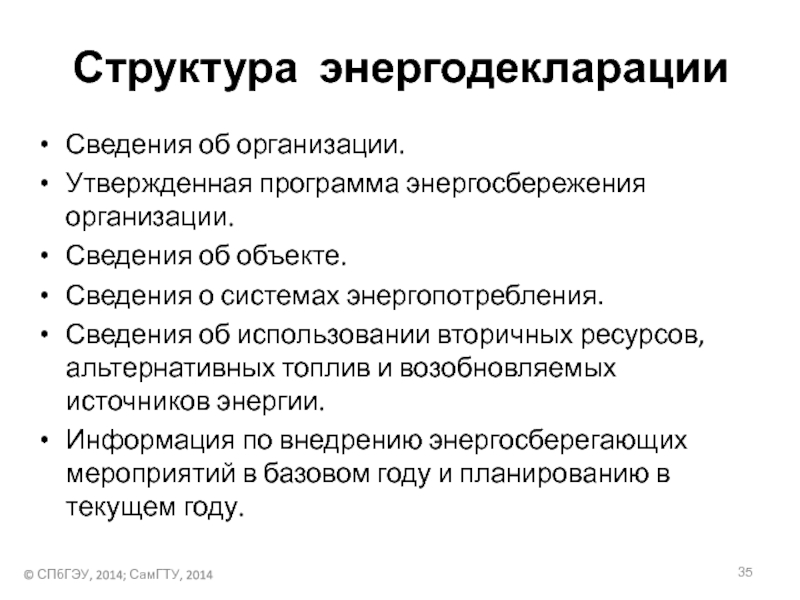

системах энергопотребления.

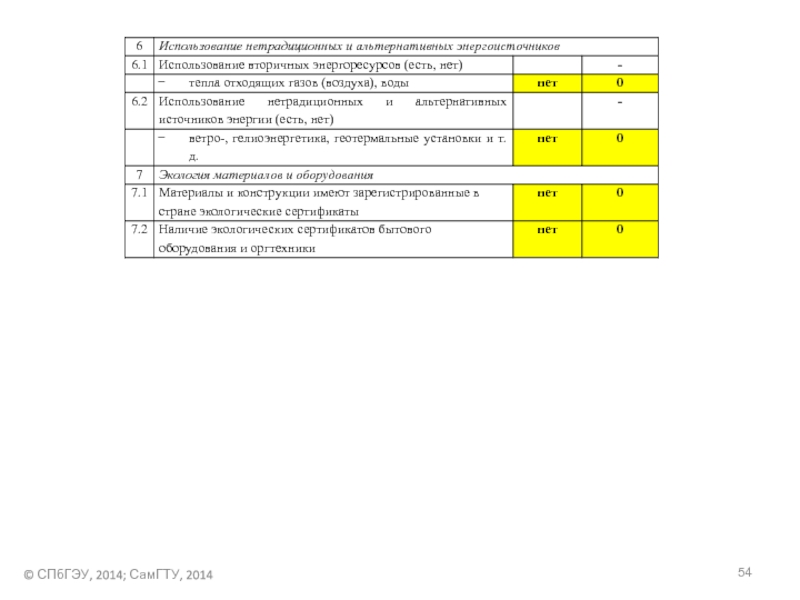

Сведения об использовании вторичных ресурсов, альтернативных топлив и возобновляемых

источников энергии.
Информация по внедрению энергосберегающих мероприятий в базовом году и планированию в текущем году.

© СПбГЭУ, 2014; СамГТУ, 2014

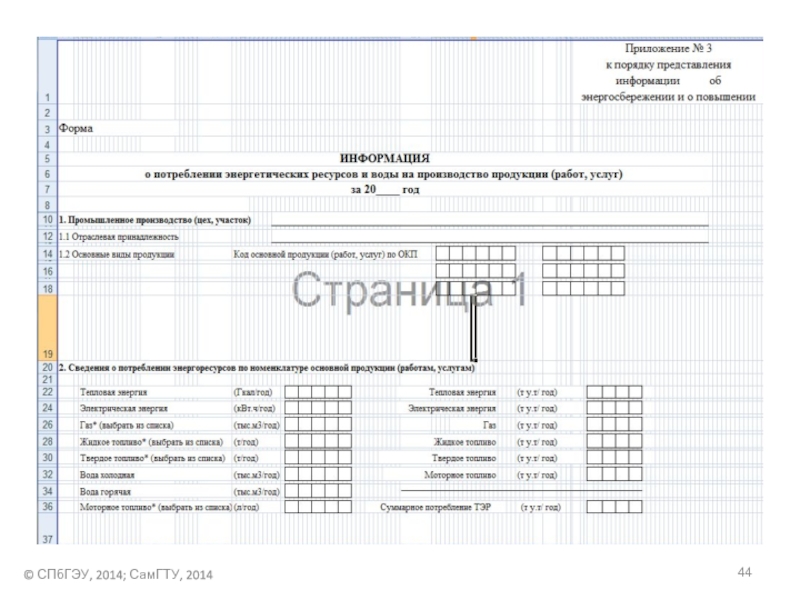

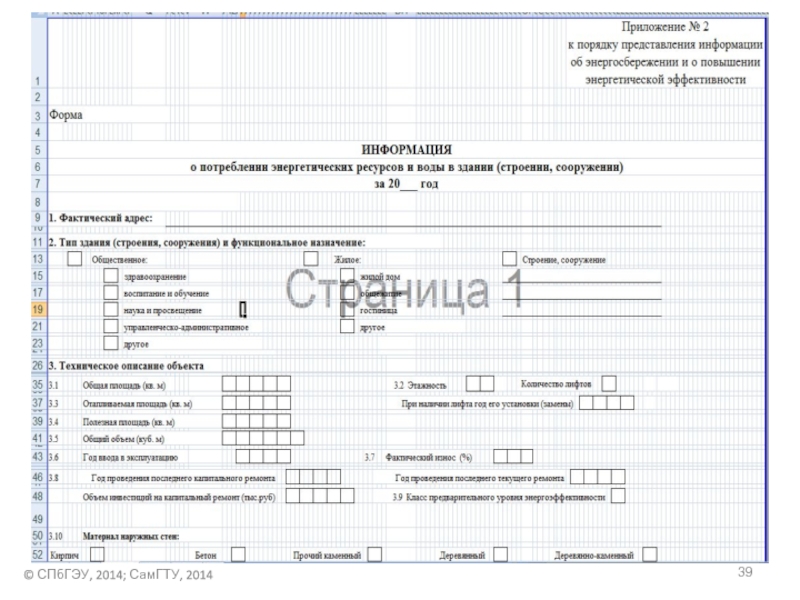

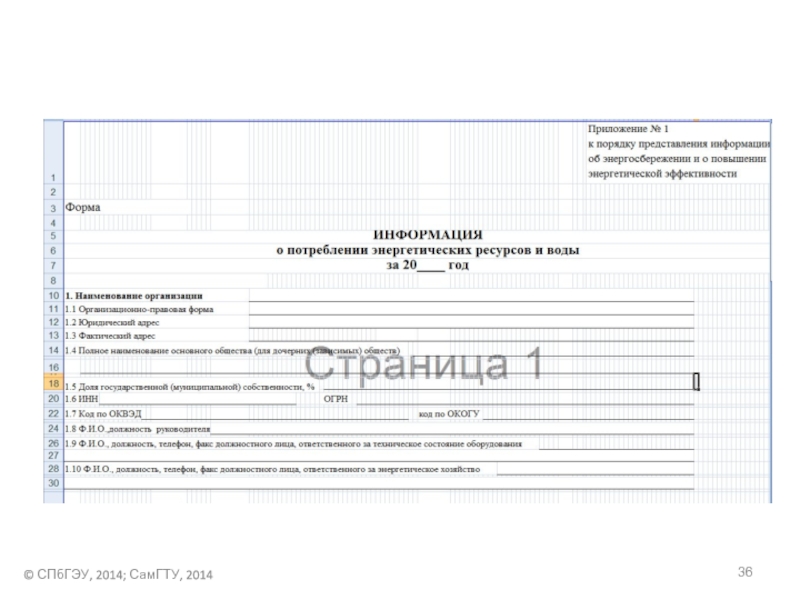

об энергосбережении и о повышении энергетической эффективности

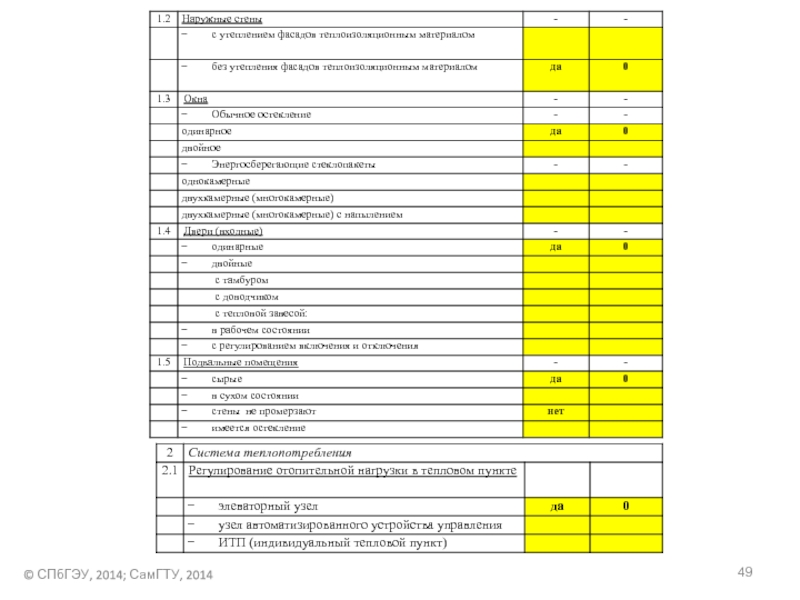

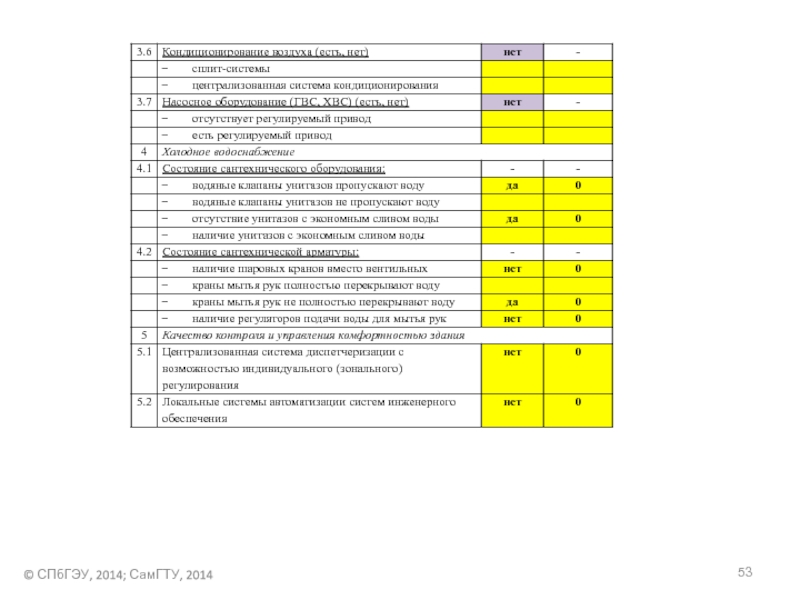

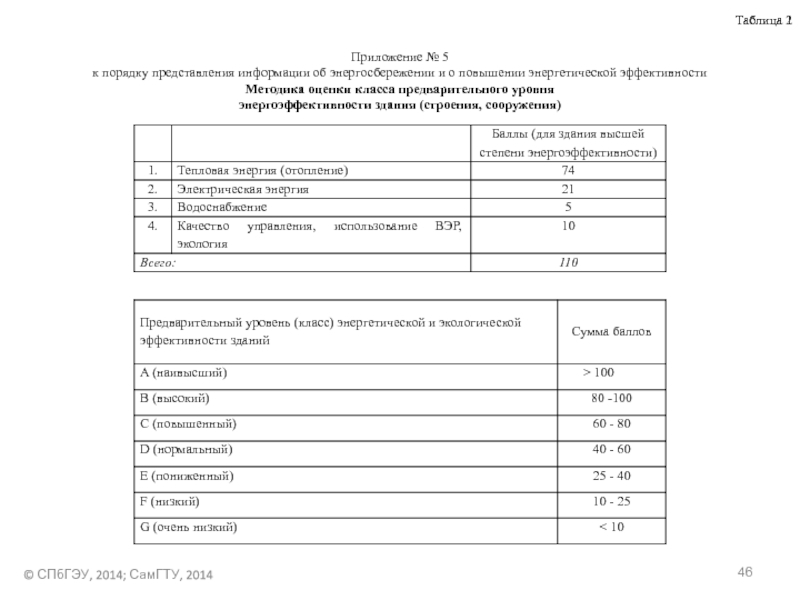

Методика оценки класса предварительного

уровня энергоэффективности здания (строения, сооружения)

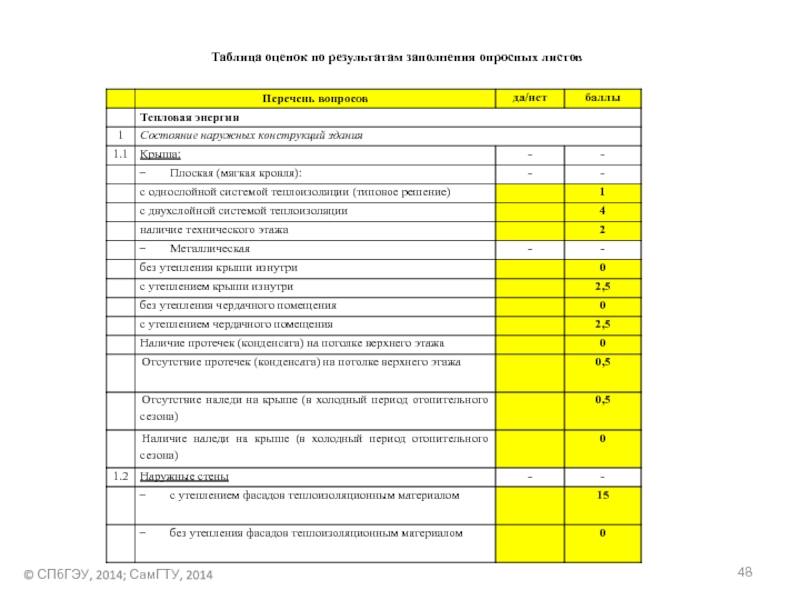

Таблица 1

Таблица 2

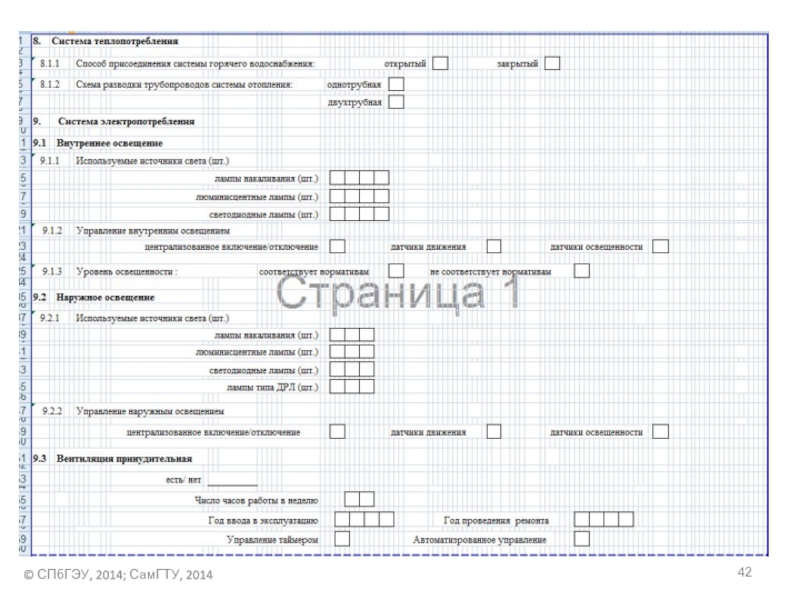

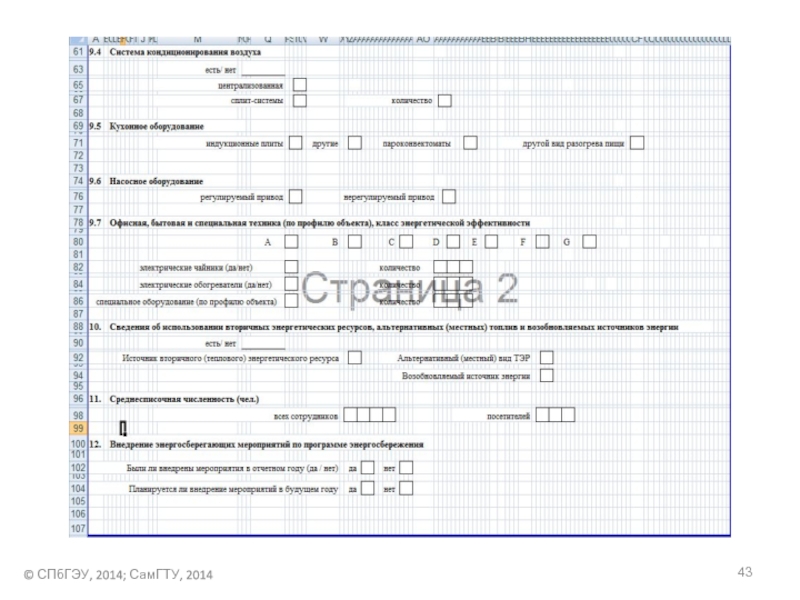

листов здания № 1

листов

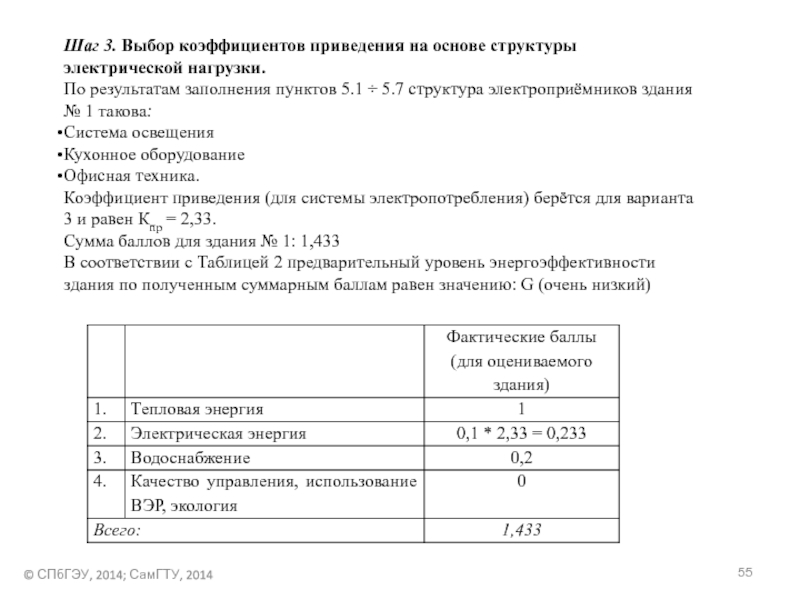

структуры электрической нагрузки.
По результатам заполнения пунктов 5.1 ÷ 5.7 структура

электроприёмников здания № 1 такова:
Система освещения
Кухонное оборудование
Офисная техника.
Коэффициент приведения (для системы электропотребления) берётся для варианта 3 и равен Кпр = 2,33.
Сумма баллов для здания № 1: 1,433
В соответствии с Таблицей 2 предварительный уровень энергоэффективности здания по полученным суммарным баллам равен значению: G (очень низкий)
