Слайд 1Разработка архитектуры ПС.
Отвагин Алексей Владимирович, доцент каф. ЭВМ, к.т.н., а.
505-5

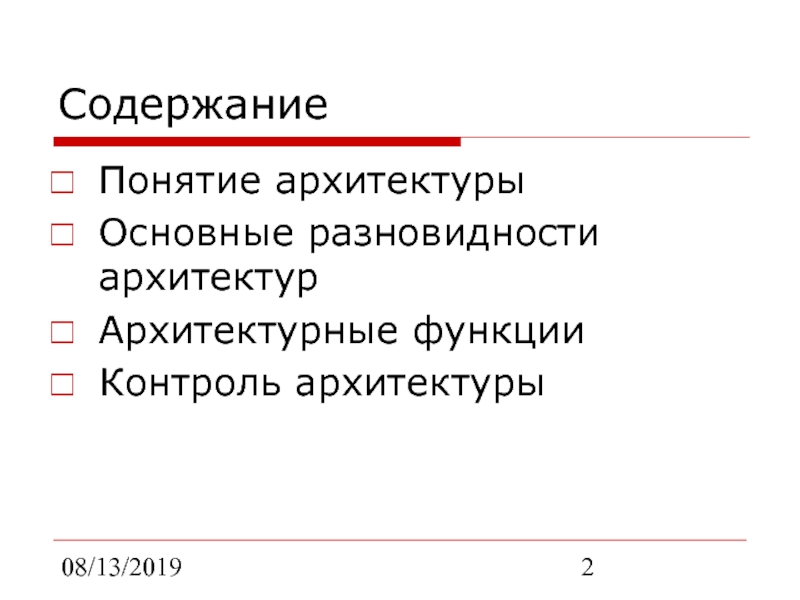

Слайд 208/13/2019
Содержание
Понятие архитектуры
Основные разновидности архитектур
Архитектурные функции
Контроль архитектуры

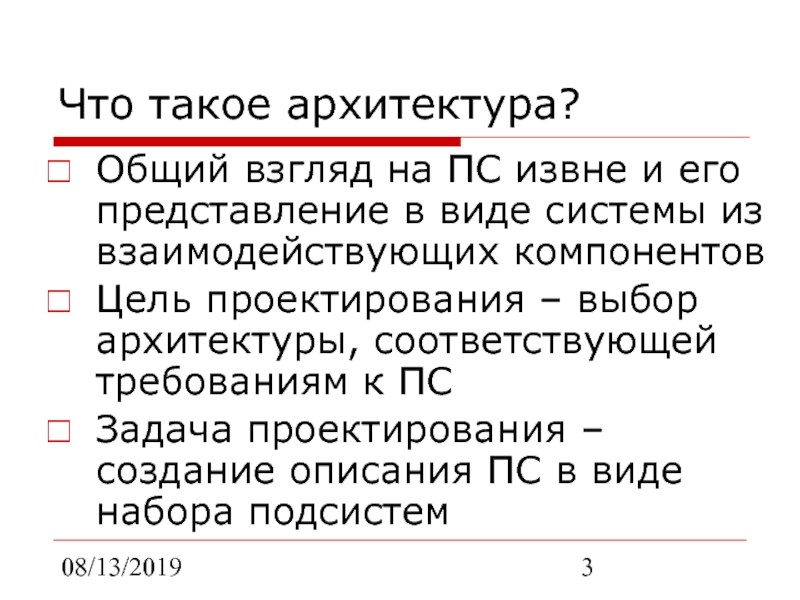

Слайд 308/13/2019
Что такое архитектура?
Общий взгляд на ПС извне и его представление
в виде системы из взаимодействующих компонентов
Цель проектирования – выбор архитектуры,
соответствующей требованиям к ПС
Задача проектирования – создание описания ПС в виде набора подсистем
Слайд 408/13/2019

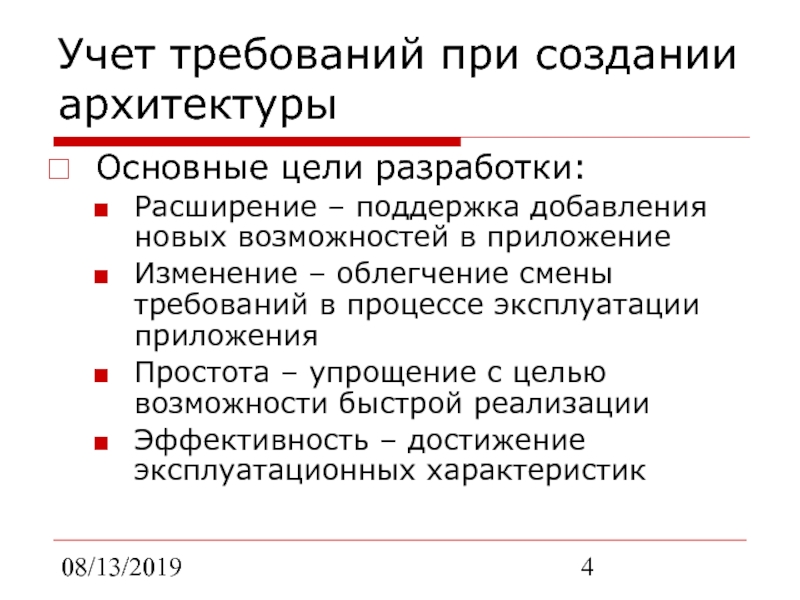

Учет требований при создании архитектуры
Основные цели разработки:
Расширение – поддержка добавления
новых возможностей в приложение
Изменение – облегчение смены требований в процессе
эксплуатации приложения
Простота – упрощение с целью возможности быстрой реализации
Эффективность – достижение эксплуатационных характеристик

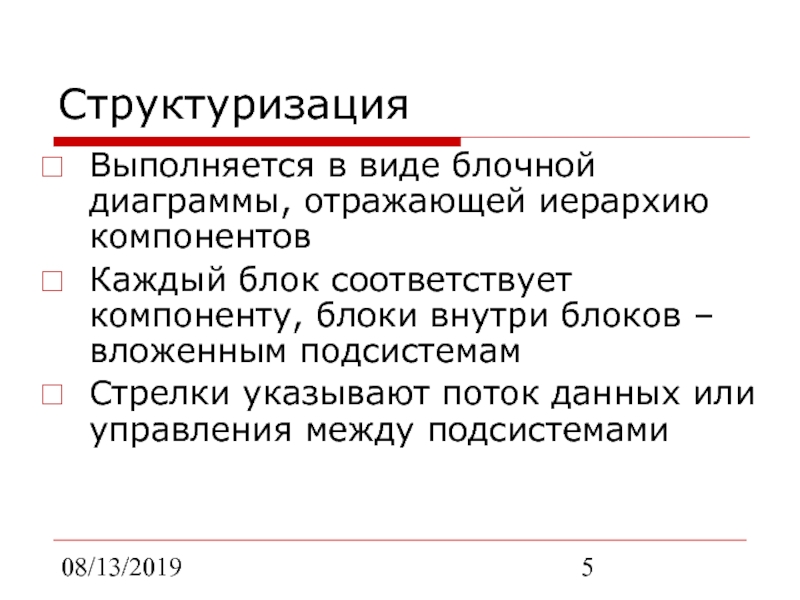

Слайд 508/13/2019
Структуризация
Выполняется в виде блочной диаграммы, отражающей иерархию компонентов
Каждый блок соответствует
компоненту, блоки внутри блоков – вложенным подсистемам
Стрелки указывают поток данных
или управления между подсистемами

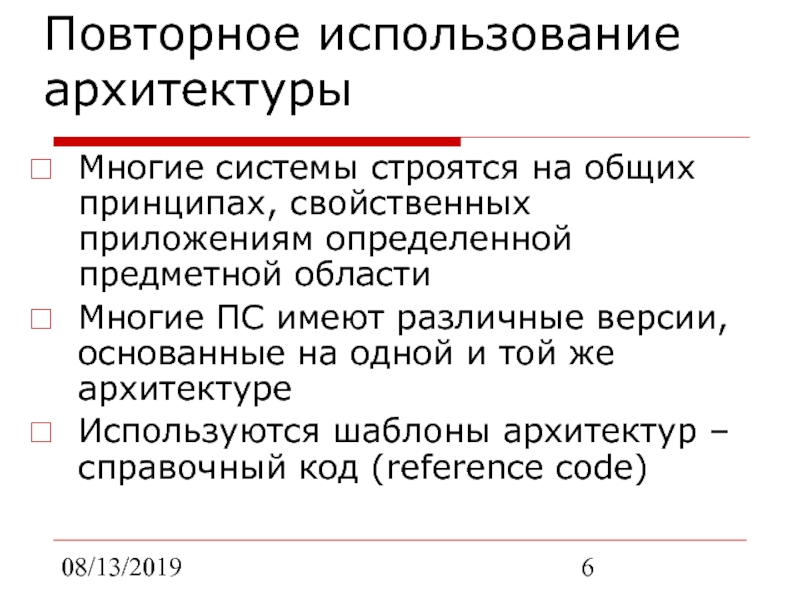

Слайд 608/13/2019
Повторное использование архитектуры
Многие системы строятся на общих принципах, свойственных приложениям
определенной предметной области
Многие ПС имеют различные версии, основанные на одной
и той же архитектуре
Используются шаблоны архитектур – справочный код (reference code)

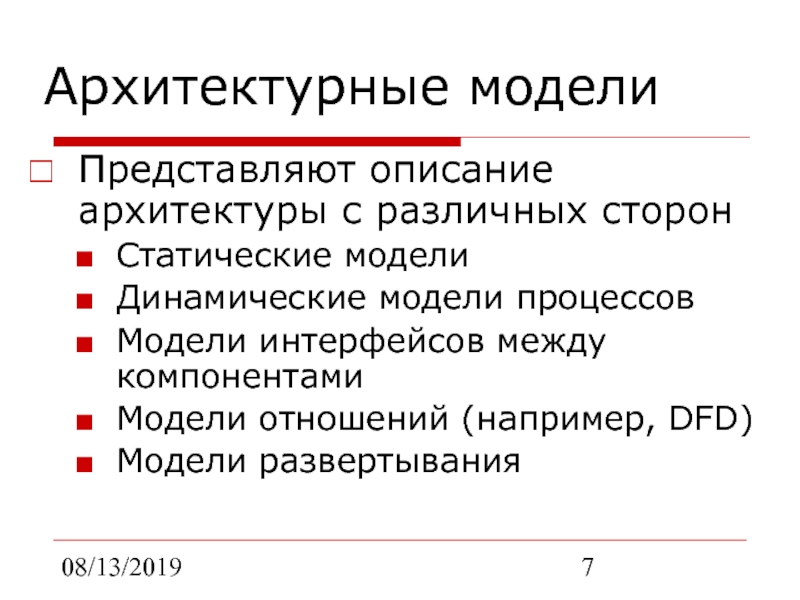

Слайд 708/13/2019
Архитектурные модели
Представляют описание архитектуры с различных сторон
Статические модели
Динамические модели процессов
Модели
интерфейсов между компонентами
Модели отношений (например, DFD)
Модели развертывания
Слайд 808/13/2019

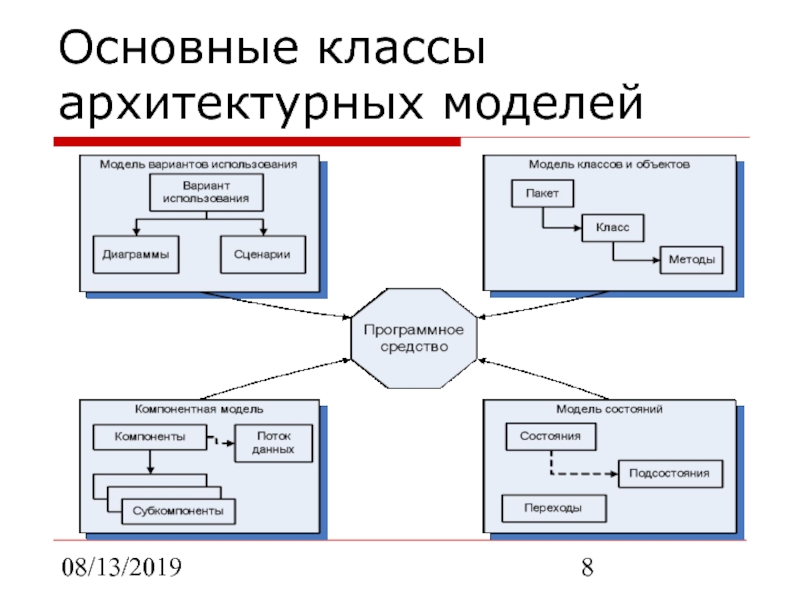

Основные классы архитектурных моделей

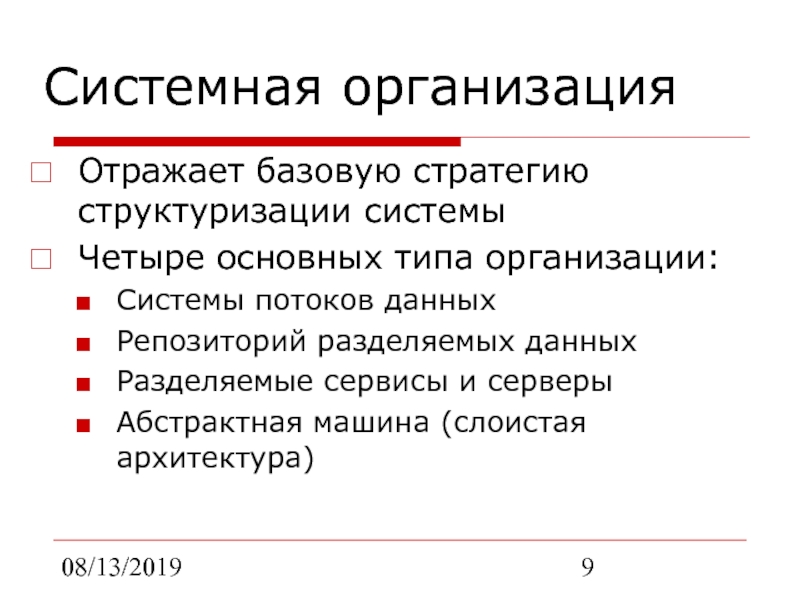

Слайд 908/13/2019
Системная организация
Отражает базовую стратегию структуризации системы
Четыре основных типа организации:
Системы потоков
данных
Репозиторий разделяемых данных
Разделяемые сервисы и серверы
Абстрактная машина (слоистая архитектура)

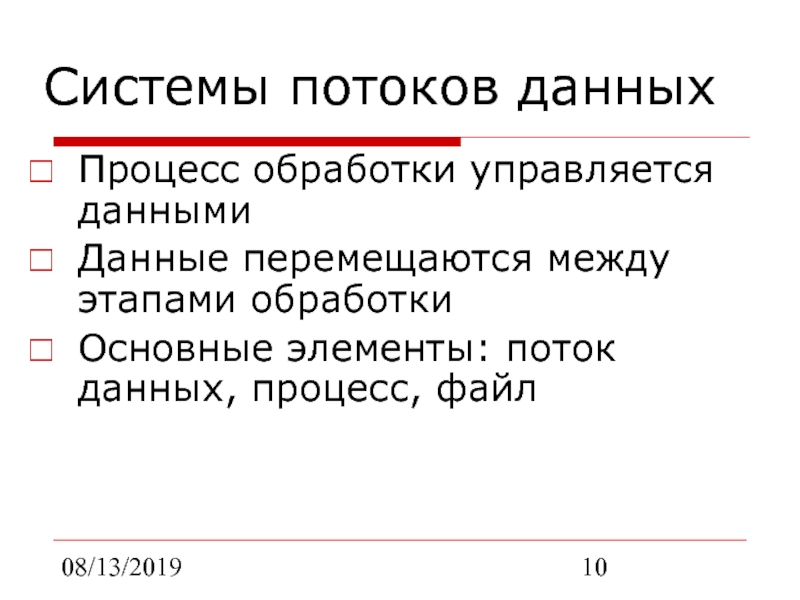

Слайд 1008/13/2019
Системы потоков данных
Процесс обработки управляется данными
Данные перемещаются между этапами обработки
Основные
элементы: поток данных, процесс, файл

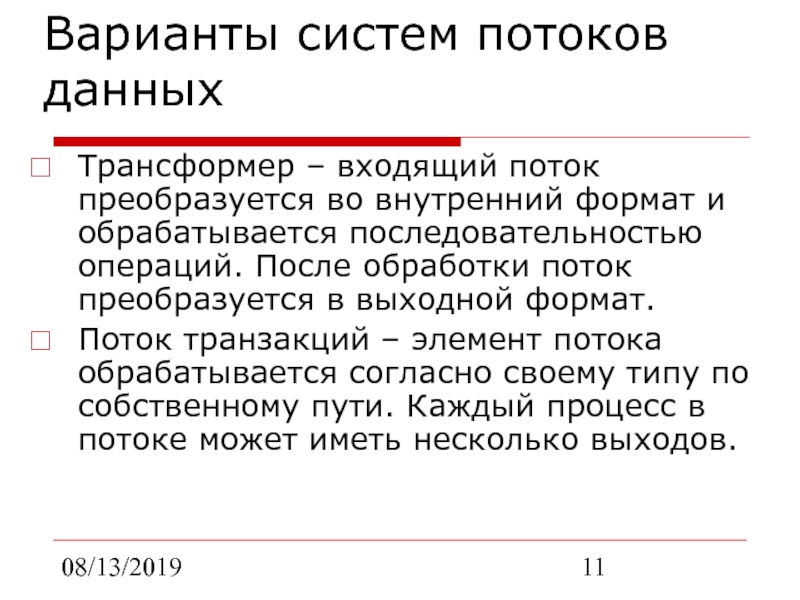

Слайд 1108/13/2019
Варианты систем потоков данных
Трансформер – входящий поток преобразуется во внутренний
формат и обрабатывается последовательностью операций. После обработки поток преобразуется в
выходной формат.
Поток транзакций – элемент потока обрабатывается согласно своему типу по собственному пути. Каждый процесс в потоке может иметь несколько выходов.
Слайд 1208/13/2019

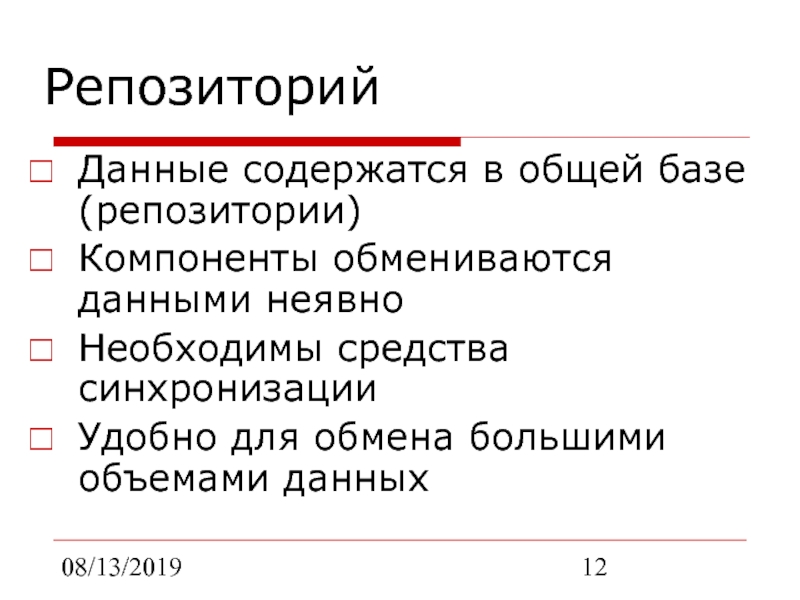

Репозиторий
Данные содержатся в общей базе (репозитории)
Компоненты обмениваются данными неявно
Необходимы средства
синхронизации
Удобно для обмена большими объемами данных
Слайд 1308/13/2019

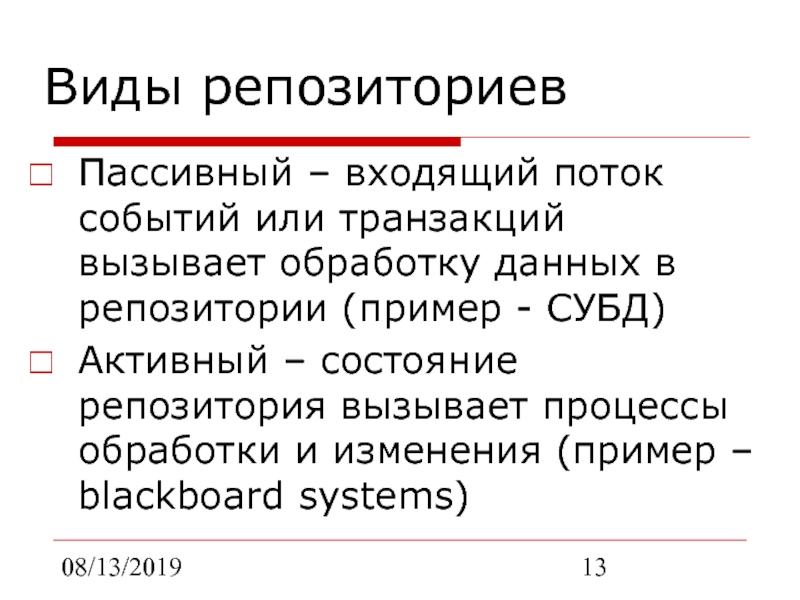

Виды репозиториев
Пассивный – входящий поток событий или транзакций вызывает обработку
данных в репозитории (пример - СУБД)
Активный – состояние репозитория вызывает
процессы обработки и изменения (пример – blackboard systems)

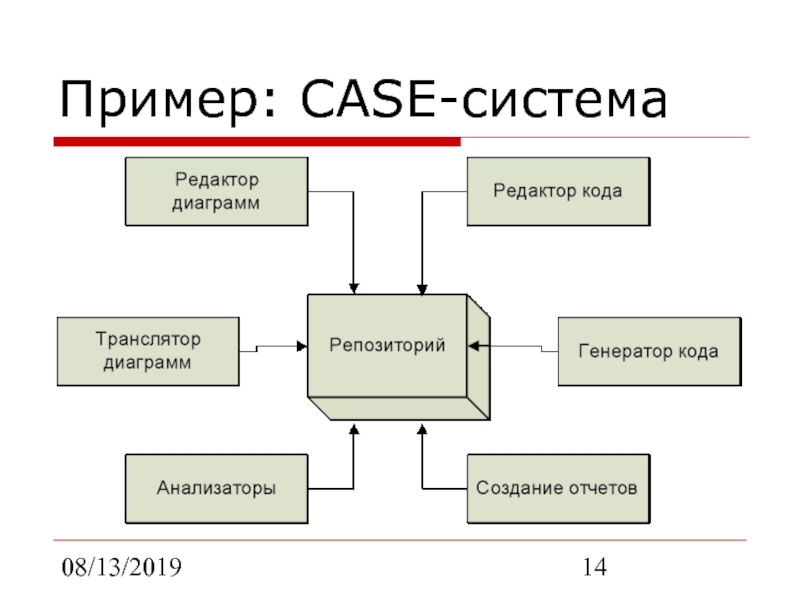

Слайд 1508/13/2019

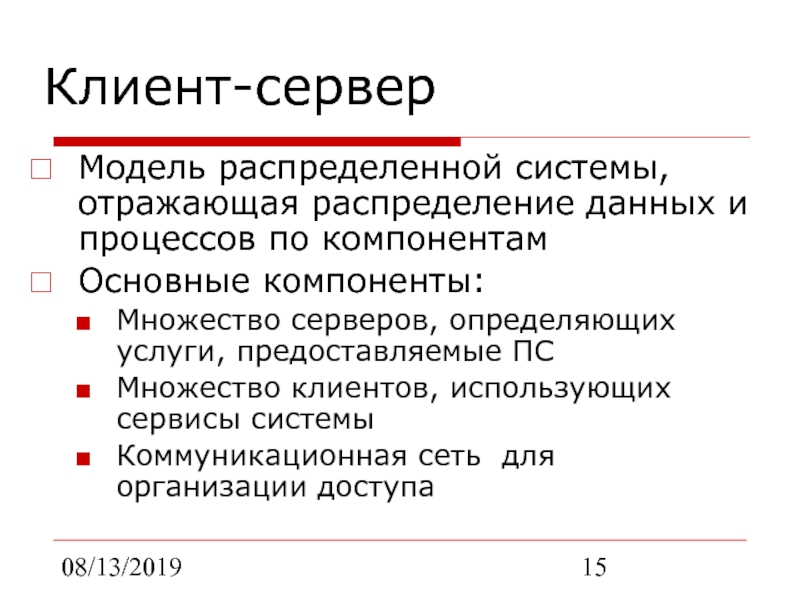

Клиент-сервер
Модель распределенной системы, отражающая распределение данных и процессов по компонентам
Основные
компоненты:
Множество серверов, определяющих услуги, предоставляемые ПС
Множество клиентов, использующих сервисы системы
Коммуникационная
сеть для организации доступа
Слайд 1608/13/2019

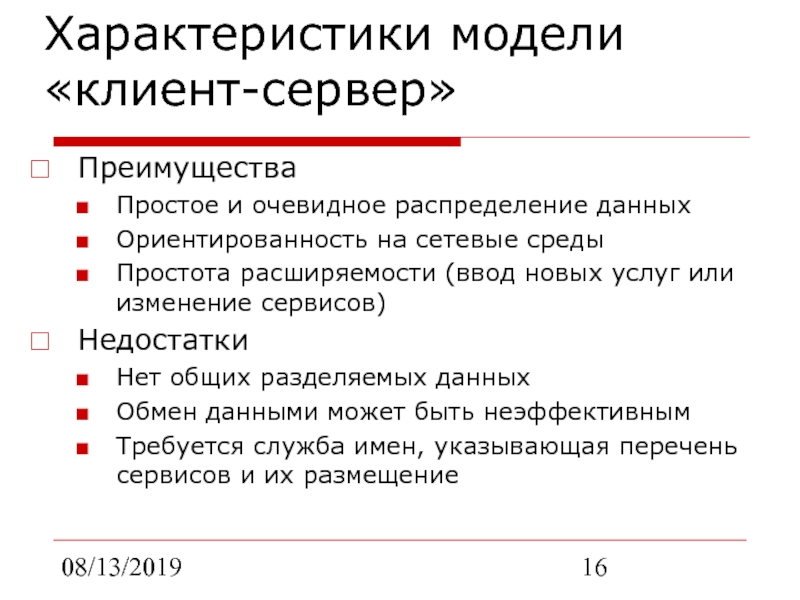

Характеристики модели «клиент-сервер»
Преимущества
Простое и очевидное распределение данных
Ориентированность на сетевые среды
Простота
расширяемости (ввод новых услуг или изменение сервисов)
Недостатки
Нет общих разделяемых данных
Обмен
данными может быть неэффективным
Требуется служба имен, указывающая перечень сервисов и их размещение
Слайд 1708/13/2019
Виды модели «клиент-сервер»
«Толстый» клиент
«Толстый» сервер
Сбалансированная система
Peer2Peer
Распределенный клиент или сервер
Слайд 1808/13/2019

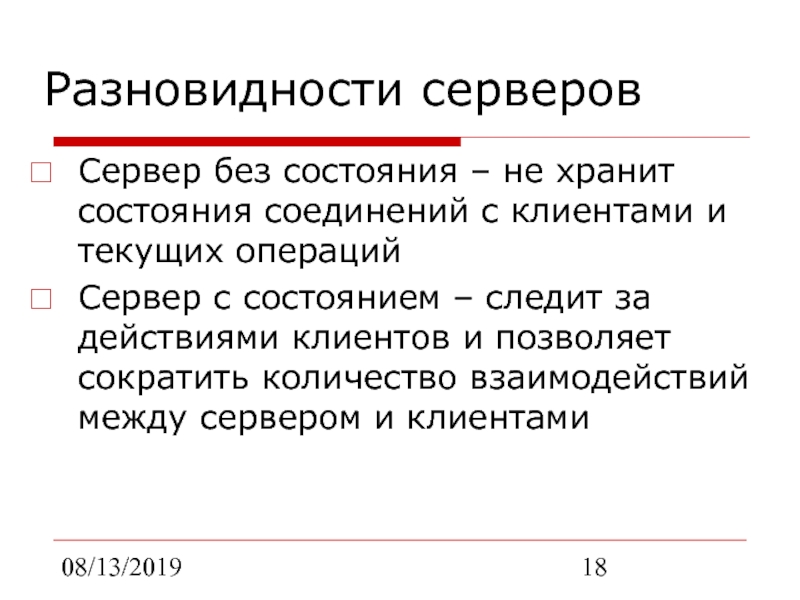

Разновидности серверов
Сервер без состояния – не хранит состояния соединений с
клиентами и текущих операций
Сервер с состоянием – следит за действиями
клиентов и позволяет сократить количество взаимодействий между сервером и клиентами

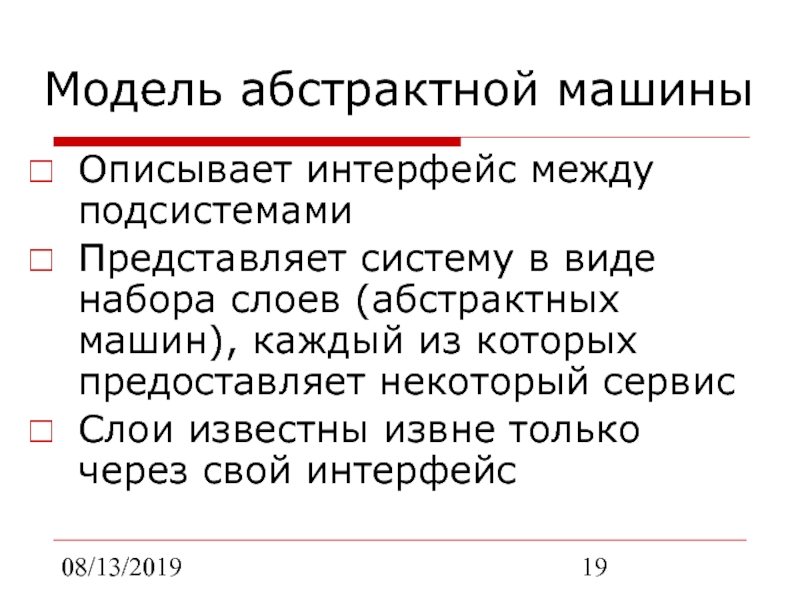

Слайд 1908/13/2019
Модель абстрактной машины
Описывает интерфейс между подсистемами
Представляет систему в виде набора
слоев (абстрактных машин), каждый из которых предоставляет некоторый сервис
Слои известны
извне только через свой интерфейс
Слайд 2008/13/2019

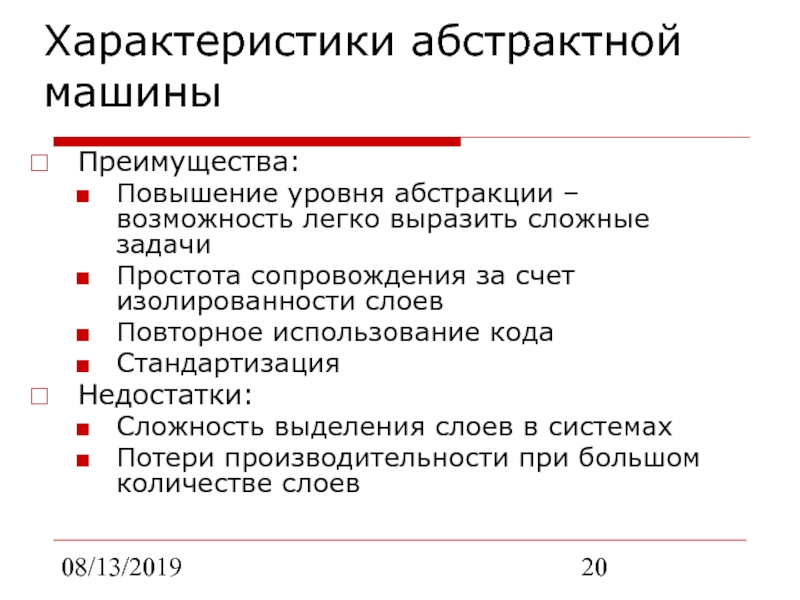

Характеристики абстрактной машины
Преимущества:
Повышение уровня абстракции – возможность легко выразить сложные
задачи
Простота сопровождения за счет изолированности слоев
Повторное использование кода
Стандартизация
Недостатки:
Сложность выделения слоев
в системах
Потери производительности при большом количестве слоев
Слайд 2108/13/2019

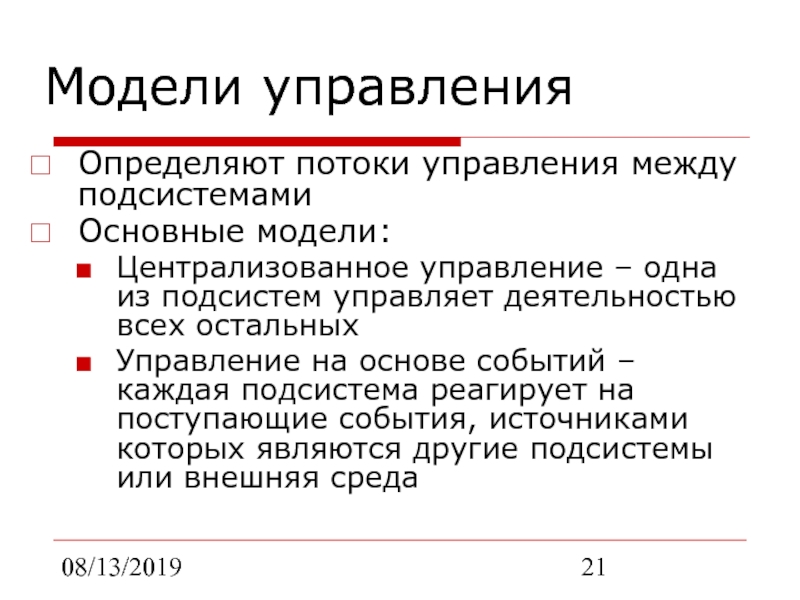

Модели управления
Определяют потоки управления между подсистемами
Основные модели:
Централизованное управление – одна
из подсистем управляет деятельностью всех остальных
Управление на основе событий –
каждая подсистема реагирует на поступающие события, источниками которых являются другие подсистемы или внешняя среда
Слайд 2208/13/2019

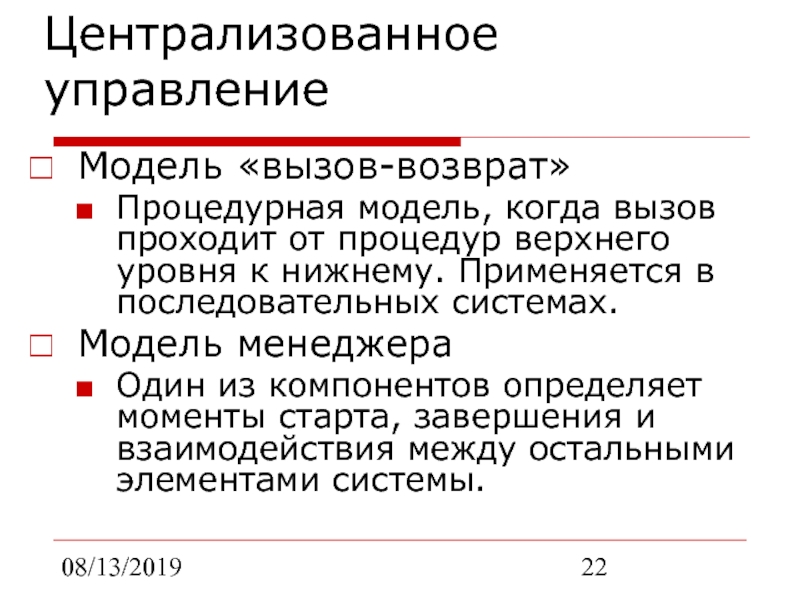

Централизованное управление
Модель «вызов-возврат»
Процедурная модель, когда вызов проходит от процедур верхнего
уровня к нижнему. Применяется в последовательных системах.
Модель менеджера
Один из компонентов
определяет моменты старта, завершения и взаимодействия между остальными элементами системы.
Слайд 2308/13/2019

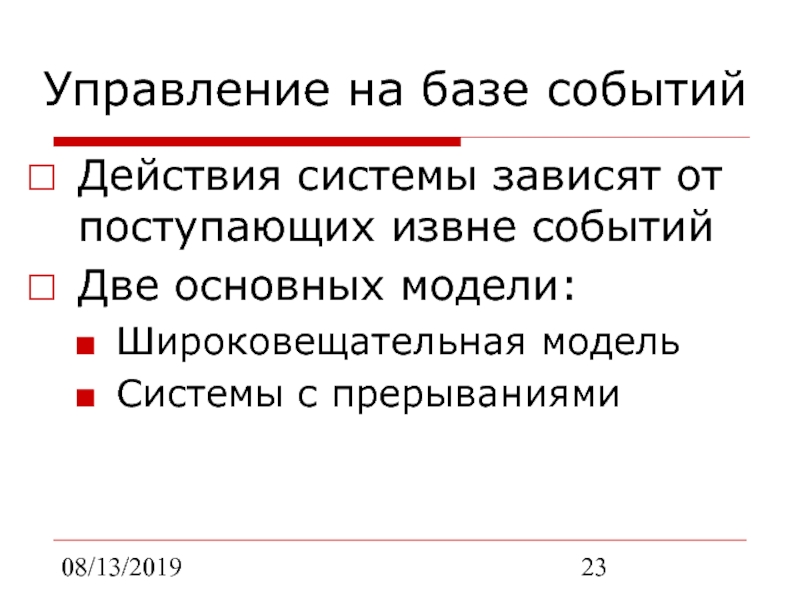

Управление на базе событий
Действия системы зависят от поступающих извне событий
Две
основных модели:
Широковещательная модель
Системы с прерываниями
Слайд 2408/13/2019

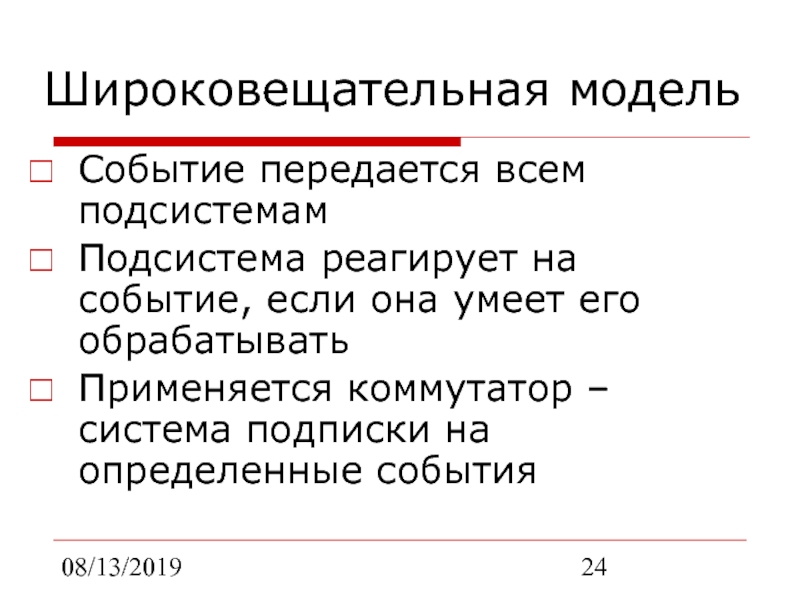

Широковещательная модель
Событие передается всем подсистемам
Подсистема реагирует на событие, если она
умеет его обрабатывать
Применяется коммутатор – система подписки на определенные события
Слайд 2508/13/2019

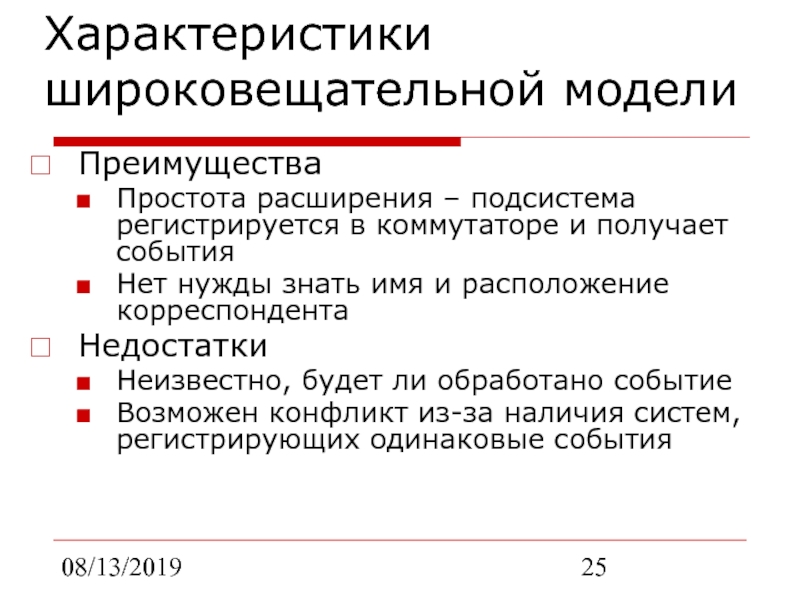

Характеристики широковещательной модели
Преимущества
Простота расширения – подсистема регистрируется в коммутаторе и
получает события
Нет нужды знать имя и расположение корреспондента
Недостатки
Неизвестно, будет
ли обработано событие
Возможен конфликт из-за наличия систем, регистрирующих одинаковые события
Слайд 2608/13/2019

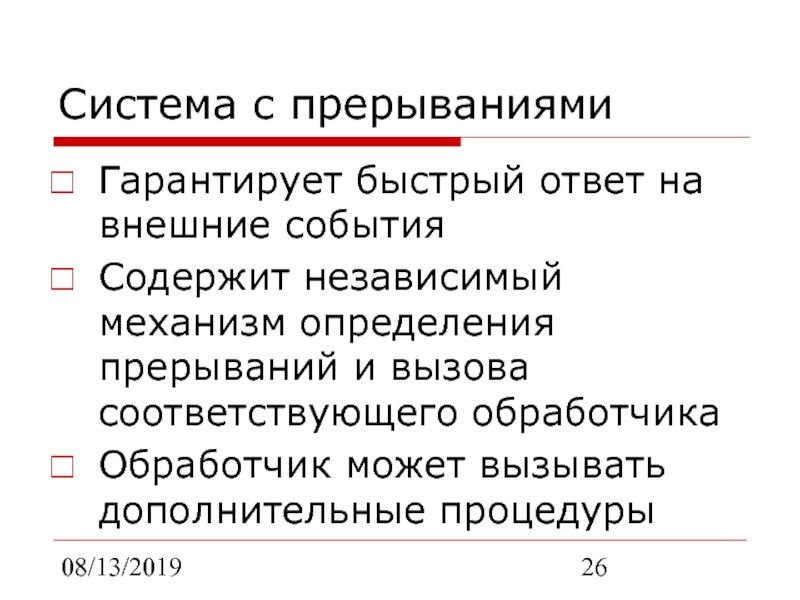

Система с прерываниями
Гарантирует быстрый ответ на внешние события
Содержит независимый механизм
определения прерываний и вызова соответствующего обработчика
Обработчик может вызывать дополнительные процедуры

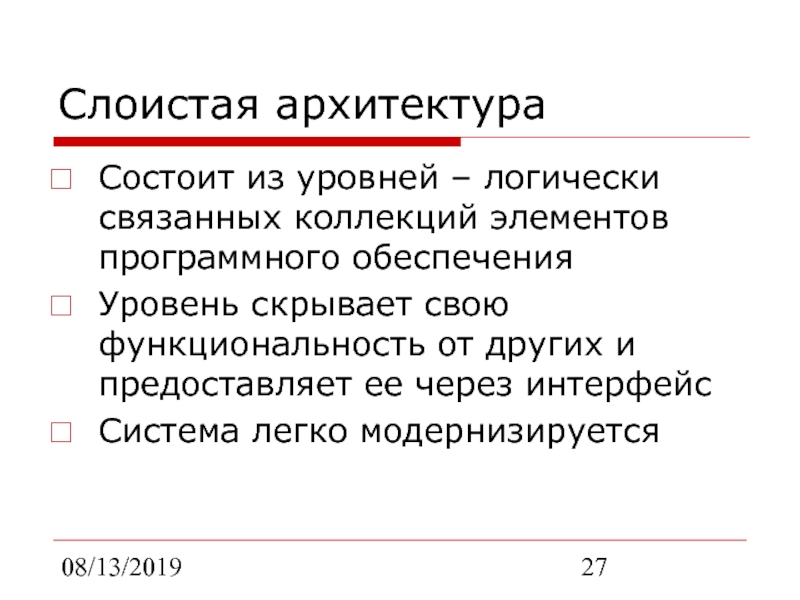

Слайд 2708/13/2019
Слоистая архитектура
Состоит из уровней – логически связанных коллекций элементов программного
обеспечения
Уровень скрывает свою функциональность от других и предоставляет ее через
интерфейс
Система легко модернизируется
Слайд 2808/13/2019
Архитектурные функции
Обеспечивают взаимодействие между подсистемами
Расширяют спецификацию ПС
Реализуют механизмы взаимодействия (порты,
сообщения и др.)
Слайд 2908/13/2019

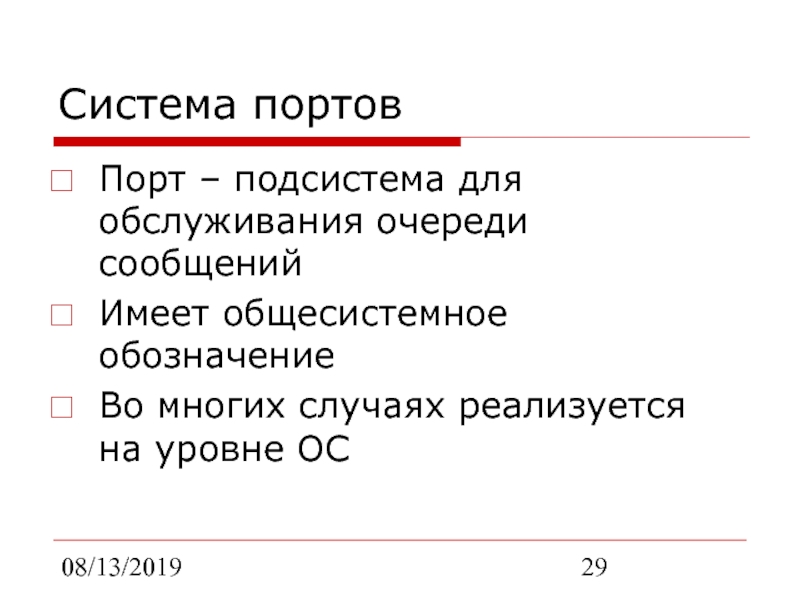

Система портов
Порт – подсистема для обслуживания очереди сообщений
Имеет общесистемное обозначение
Во
многих случаях реализуется на уровне ОС

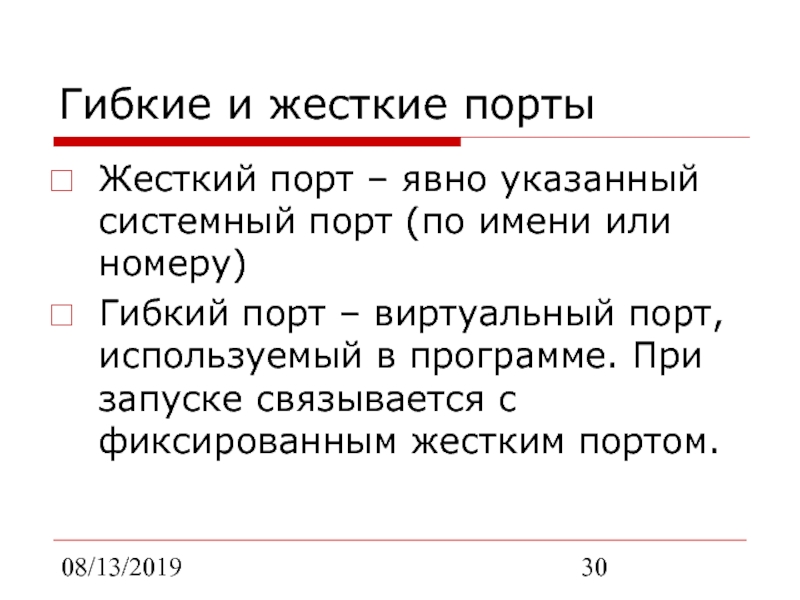

Слайд 3008/13/2019
Гибкие и жесткие порты
Жесткий порт – явно указанный системный порт
(по имени или номеру)
Гибкий порт – виртуальный порт, используемый в
программе. При запуске связывается с фиксированным жестким портом.

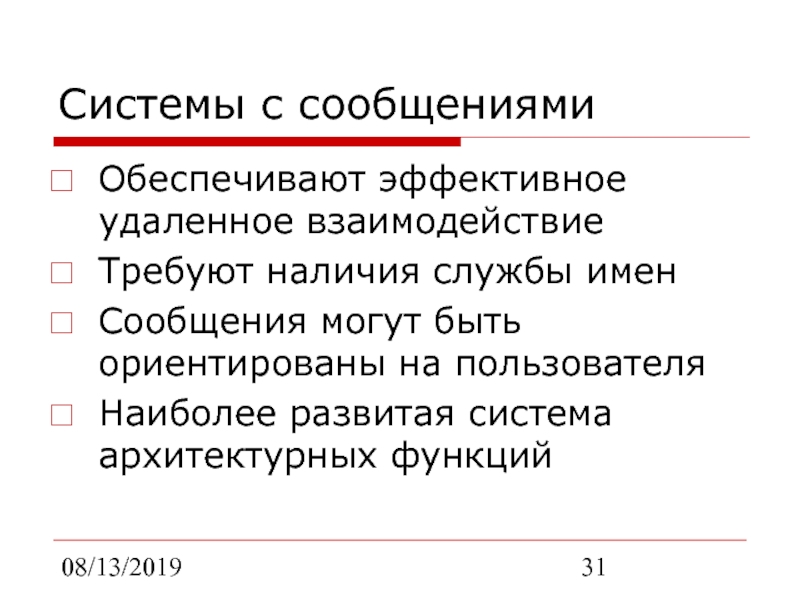

Слайд 3108/13/2019
Системы с сообщениями
Обеспечивают эффективное удаленное взаимодействие
Требуют наличия службы имен
Сообщения могут
быть ориентированы на пользователя
Наиболее развитая система архитектурных функций
