Разрезы
Содержание
- 1. Разрезы
- 2. увеличение наглядности чертежа;облегчение его чтения.Назначение разрезов:
- 3. Сравнение разрезов и сечений
- 4. Сравнение разрезов и сеченийИзображают только фигуру, находящуюся
- 5. По расположению в пространствеРазрезыВиды разрезов

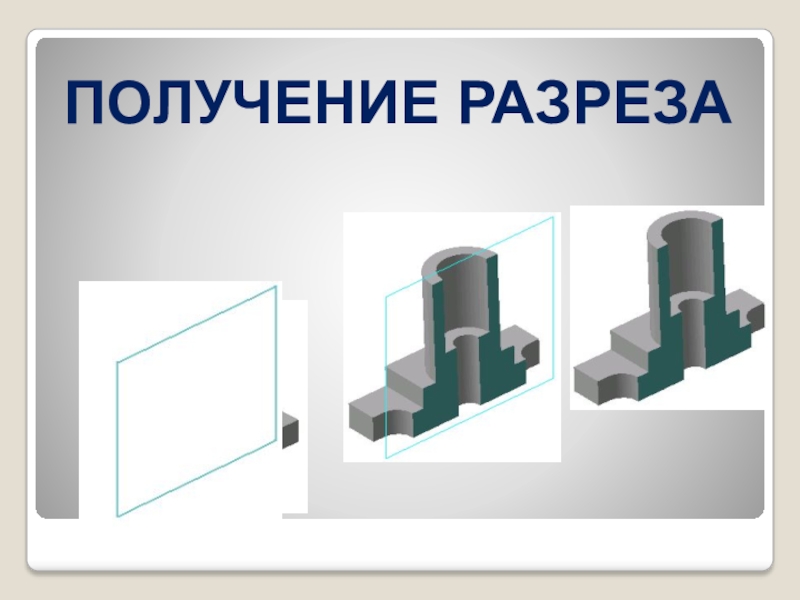

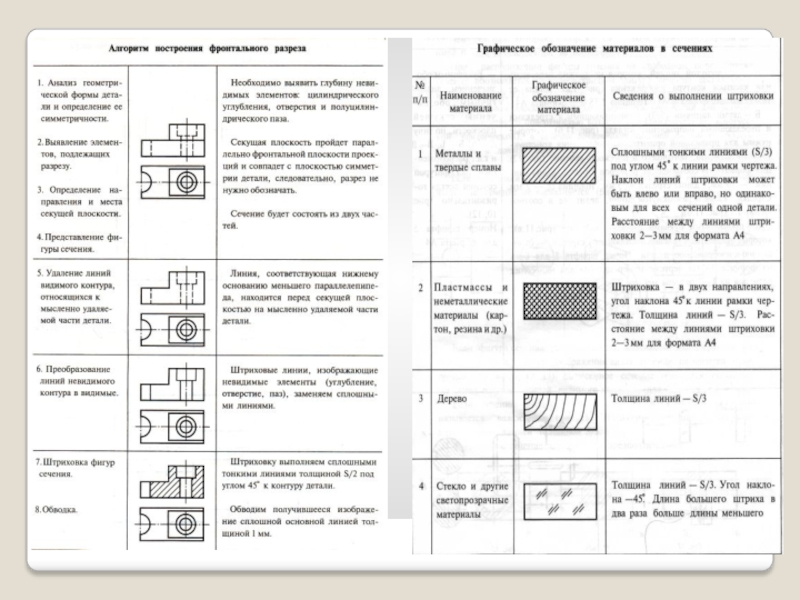

- 6. Получение разреза
- 7. Разрезом называется изображение, полученное при мысленном
- 8. Секущая плоскость параллельна фронтальной плоскости проекцийРазмещается на месте главного видаФронтальный разрез
- 9. Секущая плоскость параллельна горизонтальной плоскости проекцийВыполняется на месте вида сверхуГоризонтальный разрез
- 10. Секущая плоскость параллельна профильной плоскости проекцийРасполагается на месте вида слеваПрофильный разрез
- 11. Разрез не обозначают, если:секущая плоскость является плоскостью
- 12. В остальных случаях разрезы обозначают так же,
- 13. Слайд 13
- 14. Определить разрезы, соответствующие чертежам 1-3
- 15. на стр.139 задание ▼(заполните таблицу, по виду и разрезу найдите наглядные изображения); Задание
- 16. на стр. 142 задание ▼(заполните таблицу,
- 17. Домашнее задание: стр. 138-147 читать,стр. 144 задание 2,3; приготовить формат. Основная надпись вдоль большей стороны
- 18. Скачать презентанцию

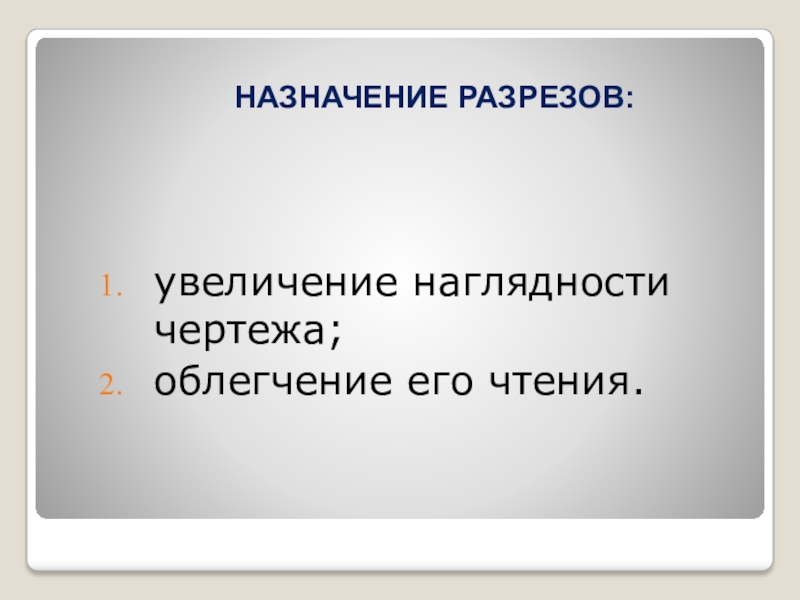

увеличение наглядности чертежа;облегчение его чтения.Назначение разрезов:
Слайды и текст этой презентации
Слайд 4Сравнение разрезов и сечений
Изображают
только фигуру, находящуюся в плоскости сечения
Изображают
фигуру, находящуюся в плоскости сечения, и то, что расположено
ней

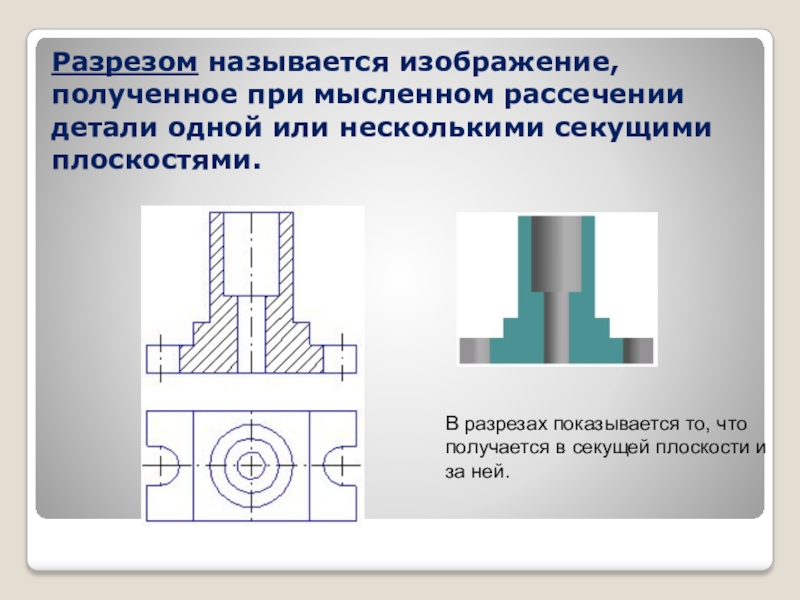

Слайд 7 Разрезом называется изображение, полученное при мысленном рассечении детали одной или
несколькими секущими плоскостями.
В разрезах показывается то, что получается в
секущей плоскости и за ней.
Слайд 8Секущая плоскость параллельна фронтальной плоскости проекций
Размещается на месте главного вида
Фронтальный
разрез

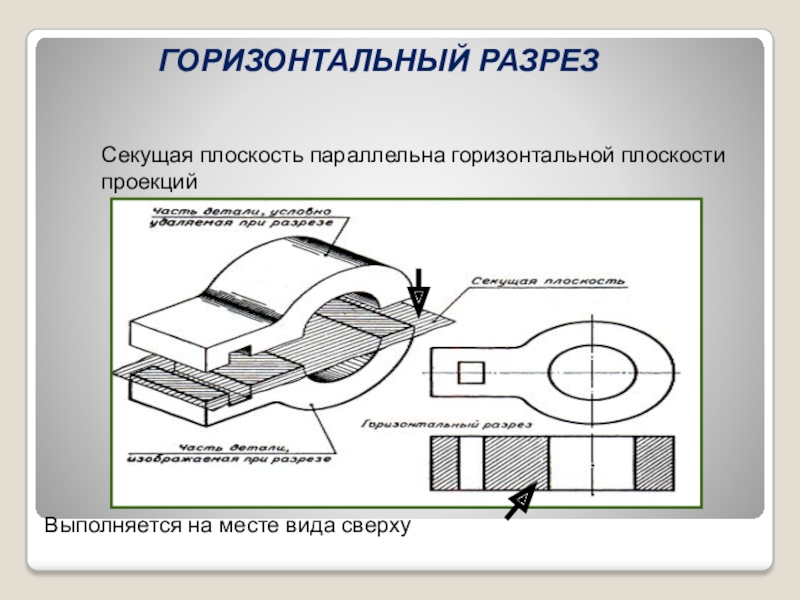

Слайд 9Секущая плоскость параллельна горизонтальной плоскости проекций
Выполняется на месте вида сверху
Горизонтальный
разрез
Слайд 10Секущая плоскость параллельна профильной плоскости проекций
Располагается на месте вида слева
Профильный
разрез
Слайд 11Разрез не обозначают, если:
секущая плоскость является плоскостью симметрии;
разрез расположен в
проекционной связи с видами;
между видом и разрезом нет других
изображений. Обозначение разрезов на чертеже

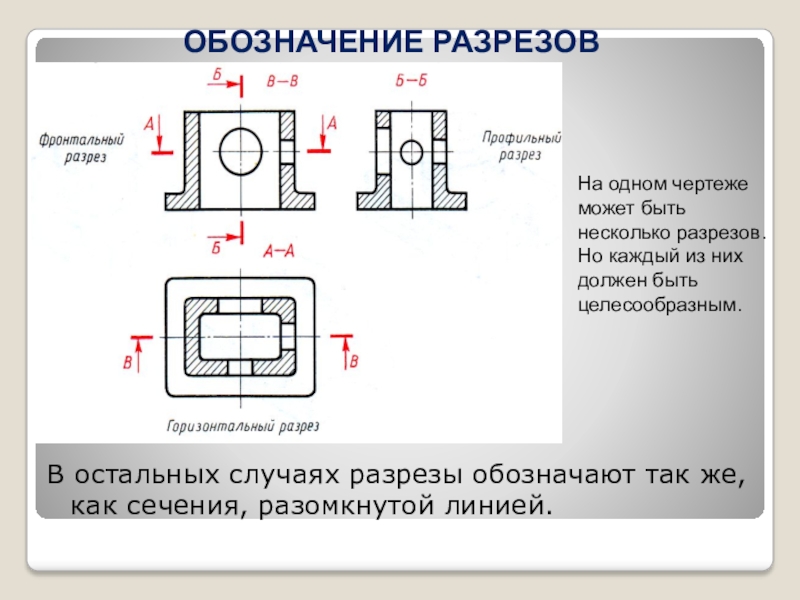

Слайд 12В остальных случаях разрезы обозначают так же, как сечения, разомкнутой
линией.
На одном чертеже может быть несколько разрезов. Но каждый из
них должен быть целесообразным.Обозначение разрезов
Слайд 15 на стр.139 задание ▼(заполните таблицу, по виду и разрезу
найдите наглядные изображения);
Задание
Слайд 16 на стр. 142 задание ▼(заполните таблицу, по виду и
разрезу найдите наглядные изображения и профильные разрезы).
Задание:
Слайд 17Домашнее задание: стр. 138-147 читать,стр. 144 задание 2,3; приготовить формат.
Основная надпись вдоль большей стороны
