одной или несколькими плоскостями. В
разрезе показывают то, что попало в секущую плоскость, и то, что находится за ней.Разрезы
Сечение
Разрез
На изображение сечения наносят штриховку под углом 45° вправо или влево, на расстоянии 2-3 мм ( 2-10 мм).
Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Разрезы и сечения
Содержание
- 1. Разрезы и сечения
- 2. Разрез – это изображение предмета, мысленно рассеченного
- 3. Втулка – цилиндрическая или коническая деталь с осевым отверстием.Разрез втулки
- 4. Правила выполнения разреза1. Рассекаем деталь
- 5. ААОбозначение разрезов на чертеже1. Положение секущей
- 6. Классификация разрезов
- 7. Классификация разрезовПростые – если для разреза применяется
- 8. П3П1П2Если секущая плоскость параллельна горизонтальной плоскости проекции,
- 9. Фронтальный разрез располагают в проекционной связи, на
- 10. Профильный разрез располагают в проекционной связи, на
- 11. Местный разрезМестным называют разрез, предназначенный для выявления
- 12. Обозначение разрезов на чертежеДопускается поворот разреза. В
- 13. Обозначение разрезов на чертеже1. Секущая плоскость совпадает
- 14. Совмещение вида и разрезаФорма многих деталей не
- 15. Ось симметрии совпадает с проекцией ребраРебро расположено
- 16. На продольном разрезе показывают нерассеченными такие детали,
- 17. УшкоСтенка тонкаяВыступ внутреннийРебро жесткостиЕсли секущая плоскость
- 18. Слайд 18
- 19. Сложные разрезы
- 20. Сложный разрез – это разрез, выполненный двумя и более плоскостями.Сложные разрезыСтупенчатыеЛоманыеСложные разрезы
- 21. Ступенчатый разрезразрез, образованный параллельными секущими плоскостями
- 22. Ломаный разрезразрез, образованный пересекающимися плоскостямиСекущую плоскость, непараллельную
- 23. Сечения
- 24. СеченияСечение – это изображение предмета, мысленно рассеченного
- 25. Наложенное сечение не обозначают.Если наложенное сечение представляет
- 26. Вынесенные сеченияЕсли секущая плоскость проходит через ось
- 27. Выносные элементыВыносной элемент – дополнительное отдельное увеличенное
- 28. Слайд 28
- 29. Слайд 29
- 30. Скачать презентанцию
Разрез – это изображение предмета, мысленно рассеченного одной или несколькими плоскостями. В разрезе показывают то, что попало в секущую плоскость, и то, что
Слайды и текст этой презентации
Слайд 2Разрез – это изображение предмета, мысленно рассеченного
Слайд 4

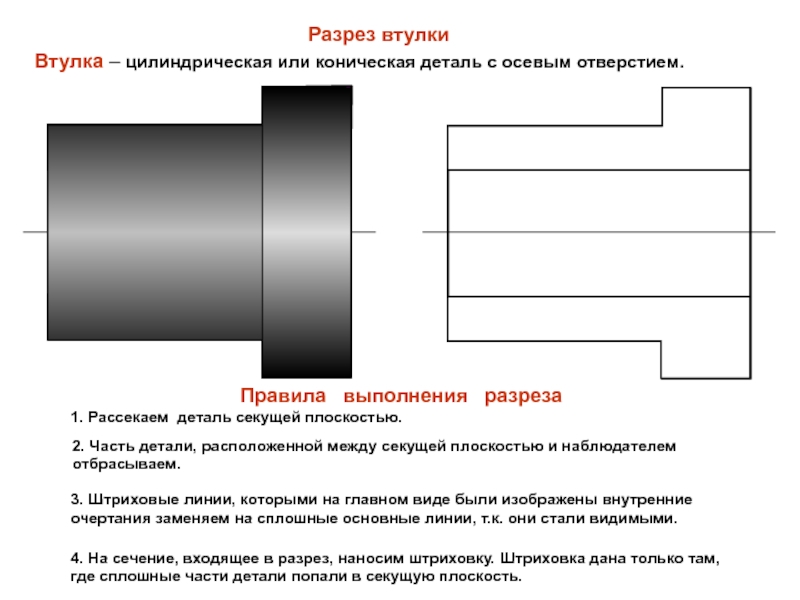

Правила выполнения разреза
1. Рассекаем деталь секущей плоскостью.
2. Часть
детали, расположенной между секущей плоскостью и наблюдателем отбрасываем.
3. Штриховые линии, которыми на главном виде были изображены внутренние очертания заменяем на сплошные основные линии, т.к. они стали видимыми.
4. На сечение, входящее в разрез, наносим штриховку. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.
Втулка – цилиндрическая или коническая деталь с осевым отверстием.
Разрез втулки
Слайд 5А
А
Обозначение разрезов на чертеже
1. Положение секущей плоскости показывают на
чертеже разомкнутой линией. Длина штриха 8 – 20 мм, толщина
s до 1,5 s.2. Направления взгляда указывают стрелки, которые наносят на расстоянии 2-3 мм от края штриха.
4. Над разрезом выполняется соответствующая надпись, указывающая секущую плоскость. Надпись содержит две буквы, записанные через тире.
3. Около каждой стрелки, с внешней стороны, наносят прописные буквы русского алфавита обозначающие разрез. Размер шрифта букв должен быть в два раза больше цифр размерных чисел.

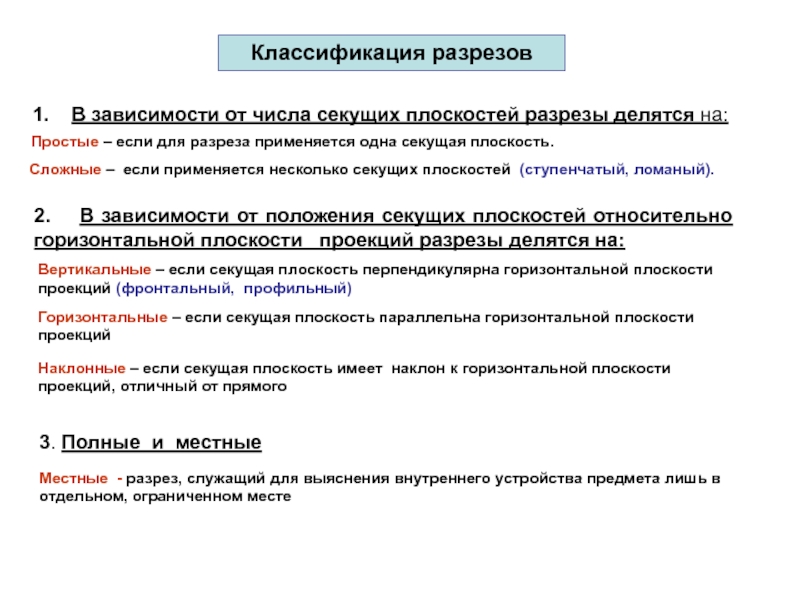

Слайд 7Классификация разрезов
Простые – если для разреза применяется одна секущая плоскость.
Сложные
– если применяется несколько секущих плоскостей (ступенчатый, ломаный).
Вертикальные –
если секущая плоскость перпендикулярна горизонтальной плоскости проекций (фронтальный, профильный) Горизонтальные – если секущая плоскость параллельна горизонтальной плоскости проекций
Наклонные – если секущая плоскость имеет наклон к горизонтальной плоскости проекций, отличный от прямого
1. В зависимости от числа секущих плоскостей разрезы делятся на:
2. В зависимости от положения секущих плоскостей относительно горизонтальной плоскости проекций разрезы делятся на:
3. Полные и местные
Местные - разрез, служащий для выяснения внутреннего устройства предмета лишь в отдельном, ограниченном месте

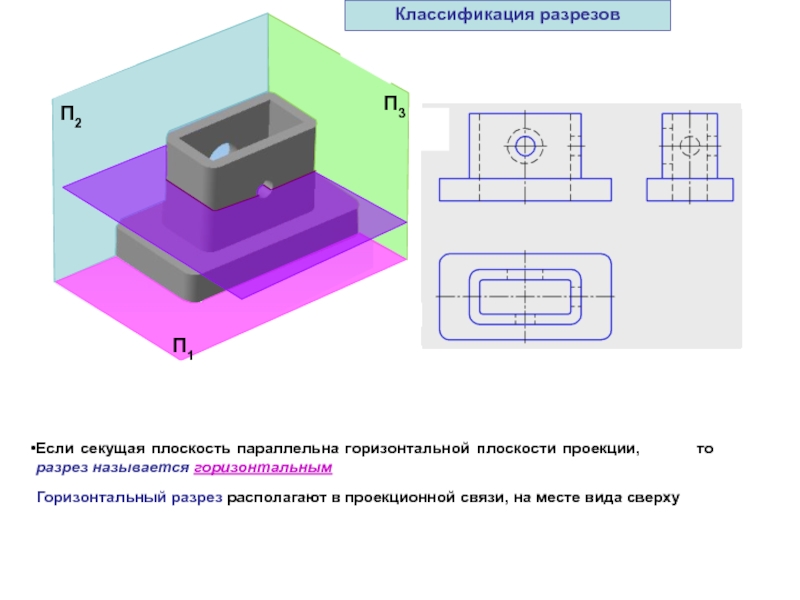

Слайд 8П3
П1
П2
Если секущая плоскость параллельна горизонтальной плоскости проекции,
то разрез называется горизонтальным
Горизонтальный разрез располагают в
проекционной связи, на месте вида сверхуКлассификация разрезов

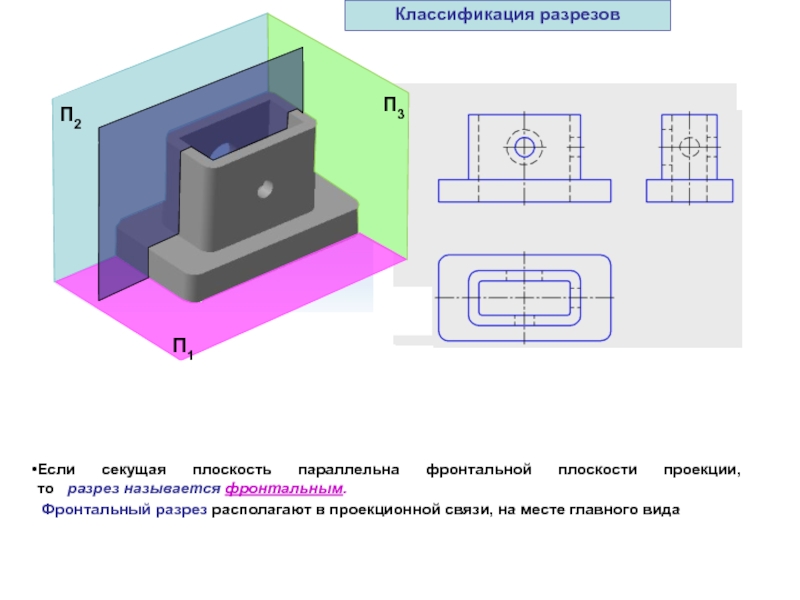

Слайд 9Фронтальный разрез располагают в проекционной связи, на месте главного вида
Если
секущая плоскость параллельна фронтальной плоскости проекции,
то разрез называется фронтальным.П2
Классификация разрезов
П3
П2
П3
П1
Слайд 10Профильный разрез располагают в проекционной связи, на месте вида слева
Если
секущая плоскость параллельна профильной плоскости проекции,
то разрез называется профильным.П1
П2
Классификация разрезов
П3
Слайд 11Местный разрез
Местным называют разрез, предназначенный для выявления конструктивных особенностей предмета
в отдельном ограниченном месте.
Местный разрез отделяется от вида тонкой волнистой
линией, проведенной от руки.Тонкая линия не должна совпадать с какими-либо другими линиями изображения.
неправильно
Слайд 12Обозначение разрезов на чертеже
Допускается поворот разреза. В этом случае к
надписи над разрезом должен быть добавлен знак «повернуто».
Если секущая
плоскость не параллельна плоскостям проекций разрез располагают в соответствии с направлением, указанным стрелками на линии сечения.А - А
Слайд 13Обозначение разрезов на чертеже
1. Секущая плоскость совпадает с плоскостью симметрии
предмета в целом.
2. Разрез расположен в проекционной связи с видом.
3. Разрез и вид не разделены другими изображениями.положение секущей плоскости на чертеже не отмечается
разрез надписью не сопровождается.
ЕСЛИ
Слайд 14Совмещение вида и разреза
Форма многих деталей не может быть выявлена
только разрезом или видом. Выполнять два изображения - разрез
и вид – нерационально.Целесообразно соединять половину вида и половину разреза на симметричных деталях.
Правила совмещения вида и разреза
1. Границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия.
2. Разрез на чертеже располагают под осью симметрии или справа от нее.
3. На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят.
4. Размерные линии, относящиеся к элементу детали, проводят до оси симметрии, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.

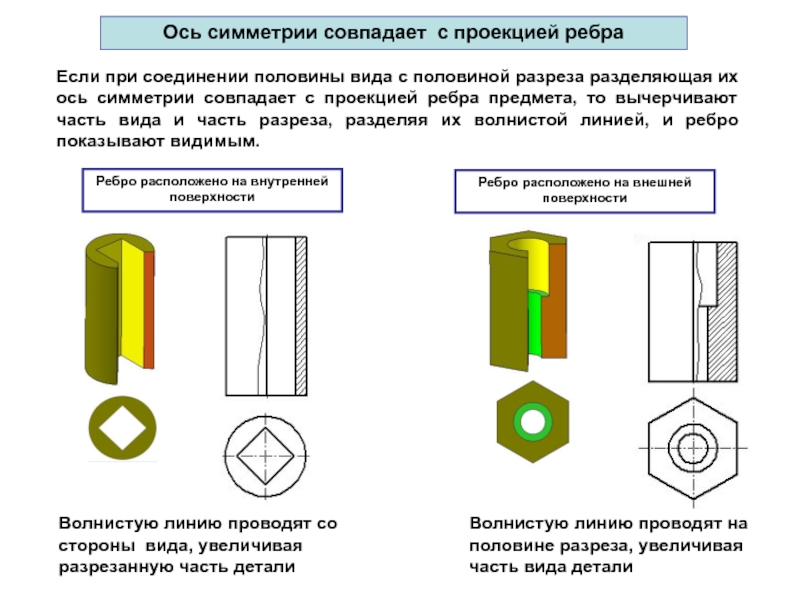

Слайд 15Ось симметрии совпадает с проекцией ребра
Ребро расположено на внутренней поверхности
Ребро
расположено на внешней поверхности
Если при соединении половины вида с половиной
разреза разделяющая их ось симметрии совпадает с проекцией ребра предмета, то вычерчивают часть вида и часть разреза, разделяя их волнистой линией, и ребро показывают видимым.Волнистую линию проводят на половине разреза, увеличивая часть вида детали
Волнистую линию проводят со стороны вида, увеличивая разрезанную часть детали
Слайд 16На продольном разрезе показывают нерассеченными такие детали, как:
Винты
Болты
Заклепки
а также:
шпильки, рукоятки , спицы шкивов, ит.д.
Шпонки
Непустотелые валы
Условности и
упрощения
Слайд 17Ушко
Стенка тонкая
Выступ внутренний
Ребро
жесткости
Если секущая плоскость проходит вдоль таких
элементов , как:
ребро жесткости,
выступ внутренний,
стенку тонкую,
ушко,
то эти элементы на чертеже
показывают незаштрихованными

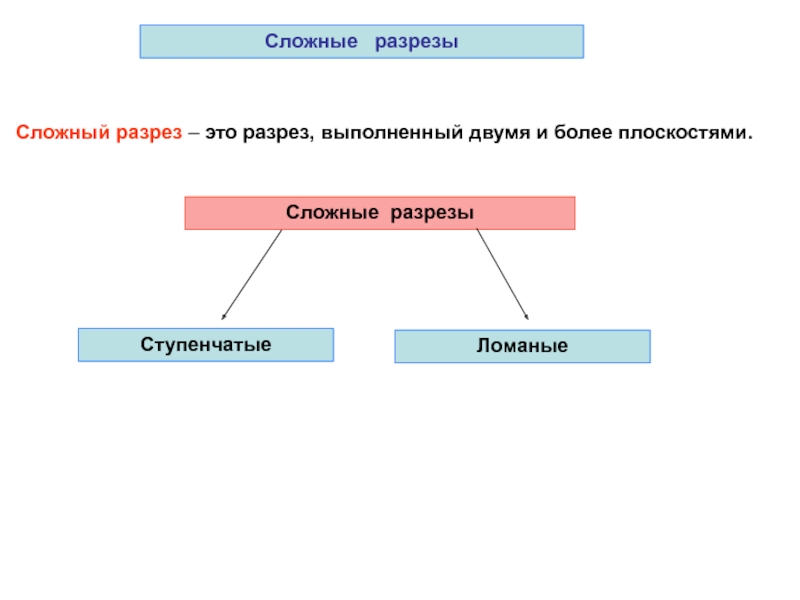

Слайд 20Сложный разрез – это разрез, выполненный двумя и более плоскостями.
Сложные
разрезы
Ступенчатые
Ломаные
Сложные разрезы
Слайд 21
Ступенчатый разрез
разрез, образованный параллельными секущими плоскостями
Начало
первой секущей плоскости и конец последней отмечают разомкнутыми штрихами со
стрелками и буквами, как на простых разрезахПерегиб выполняют под прямым углом.
Секущие плоскости совмещают в одну плоскость. Границы между плоскостями не показывают.
Перегиб
Слайд 22
Ломаный разрез
разрез, образованный пересекающимися плоскостями
Секущую плоскость, непараллельную плоскости проекций, поворачивают
до совмещения в одну плоскость, параллельную соответствующей плоскости проекций.
Слайд 24Сечения
Сечение – это изображение предмета, мысленно рассеченного одной или несколькими
плоскостями.
Вынесенное сечение
Наложенное сечение
На сечении показывают только то, что находится в
секущей плоскости.1. Вынесенное сечение располагают вне контура изображения детали, на любом месте поля чертежа (более предпочтительно).
1. Наложенное сечение располагают непосредственно на видах.
2. Контур сечения обводят сплошной основной линией.
2. Контур сечения обводят сплошной тонкой линией.
Слайд 25Наложенное сечение не обозначают.
Если наложенное сечение представляет несимметричную фигуру, то
показывают линию сечения, стрелки. Буквы не наносят.
Вынесенное сечение
Наложенное сечение
Сечение
располагается в соответствии с направлением взгляда или в любом свободном месте чертежа.
Сечение оформляется как разрез (проводится линия сечения, стрелки, буквы)
Сечение симметричной формы располагается так, что его ось симметрии совпадает с линией сечения. Ось симметрии наносится штрихпунктирной линией. Буквенное обозначение не проставляют.
Сечение можно располагать в разрыве изображения.
Если сечение симметричное, то сечение не обозначают.
Если сечение несимметричное, то проводят штрихи разомкнутой линии и стрелки, но буквы не ставят.
Слайд 26Вынесенные сечения
Если секущая плоскость проходит через ось поверхности вращения, ограничивающей
отверстие или углубления, контур отверстия или углубления показывается полностью.

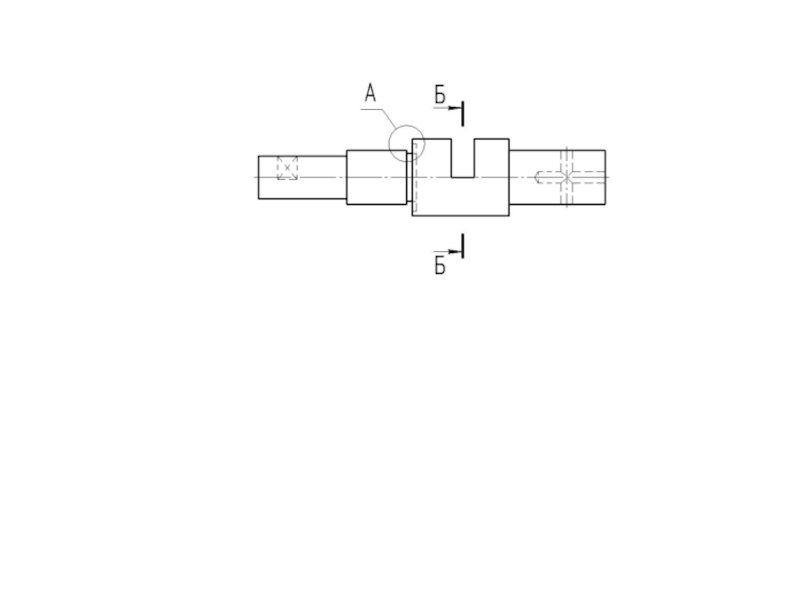

Слайд 27Выносные элементы
Выносной элемент – дополнительное отдельное увеличенное изображение какой-либо части
предмета, требующей графического или других пояснений в отношении формы, размеров
и других данных.
