Слайд 1Тема лекции:
Развитие вычислительной техники
Вопрос 1. История развития вычислительной техники

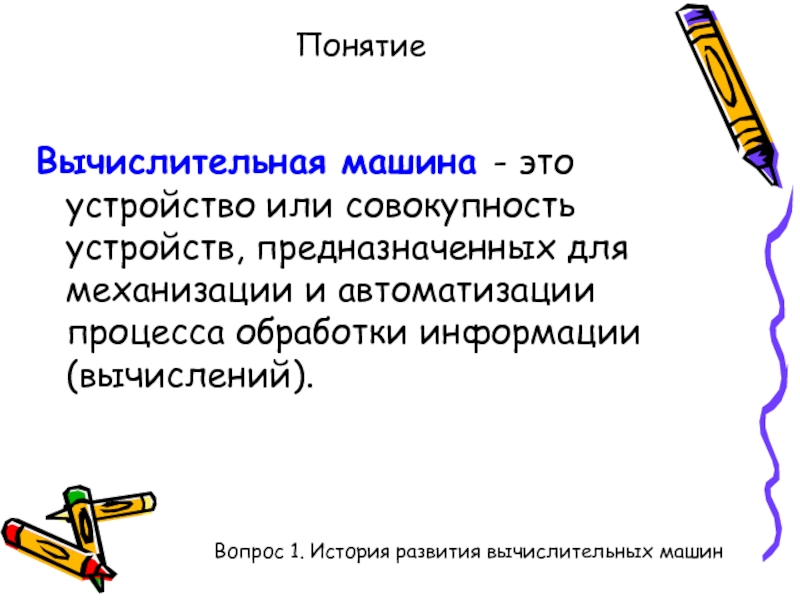

Слайд 2Понятие
Вычислительная машина - это устройство или совокупность устройств, предназначенных для
механизации и автоматизации процесса обработки информации (вычислений).
Вопрос 1. История
развития вычислительных машин
Слайд 3Направления
Аналоговое направление (с 1600 г., основоположник Непер)
Цифровое направление (с 1640
г., Б. Паскаль)
Вопрос 1. История развития вычислительных машин
Слайд 4Аналоговое направление
АВМ – ВМ, в которых информация представлена в виде
непрерывно изменяющихся переменных, выраженных физическими величинами (угол поворота вала, сила
электрического тока, напряжение и т.д.). Она, зачастую, отличается от исходной физической природой и масштабным коэффициентом. Каждой элементарной математической операции над машинными величинами, как правило, соответствует некоторый физический закон, устанавливающий математические зависимости между физическими величинами на выходе и входе решающего элемента (например, законы Ома и Кирхгофа для электрических цепей, выражение для эффекта Холла, лоренцовой силы и т. д.).
Простейшие аналоговые устройства: логарифмическая линейка, курвиметр, планометр и др.
АВМ Пуазо, прибор управления артиллерийским зенитным огнем, совокупность приборов и устройств, предназначенных для определения и передачи на орудия данных для стрельбы по подвижным воздушным целям.
Вопрос 1. История развития вычислительных машин
Слайд 5Вопрос 1. История развития вычислительных машин
Вопрос 1. История развития вычислительных
машин

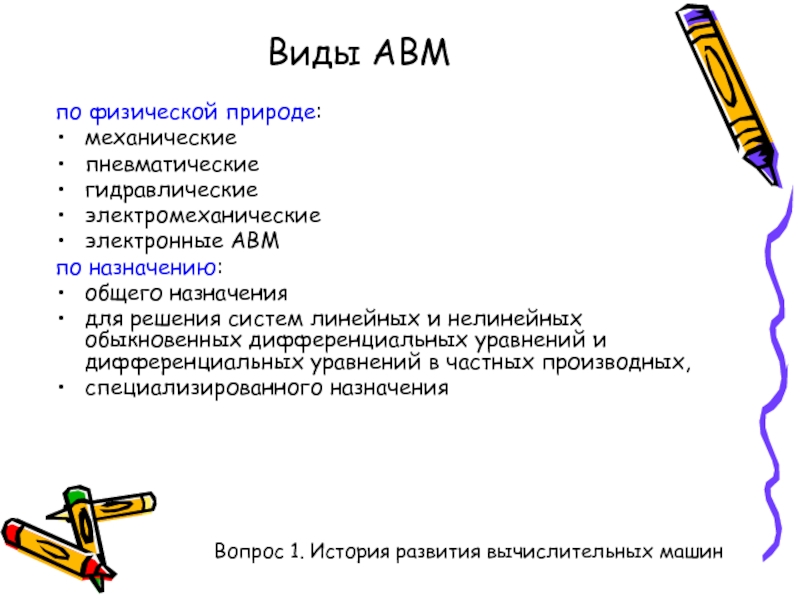

Слайд 6Виды АВМ
по физической природе:
механические
пневматические
гидравлические
электромеханические
электронные АВМ
по назначению:
общего назначения
для
решения систем линейных и нелинейных обыкновенных дифференциальных уравнений и дифференциальных
уравнений в частных производных,
специализированного назначения
Вопрос 1. История развития вычислительных машин
Слайд 7Недостатки
имеется погрешность
узкая специализация
сложность настройки и модификации
Вопрос 1. История развития вычислительных
машин

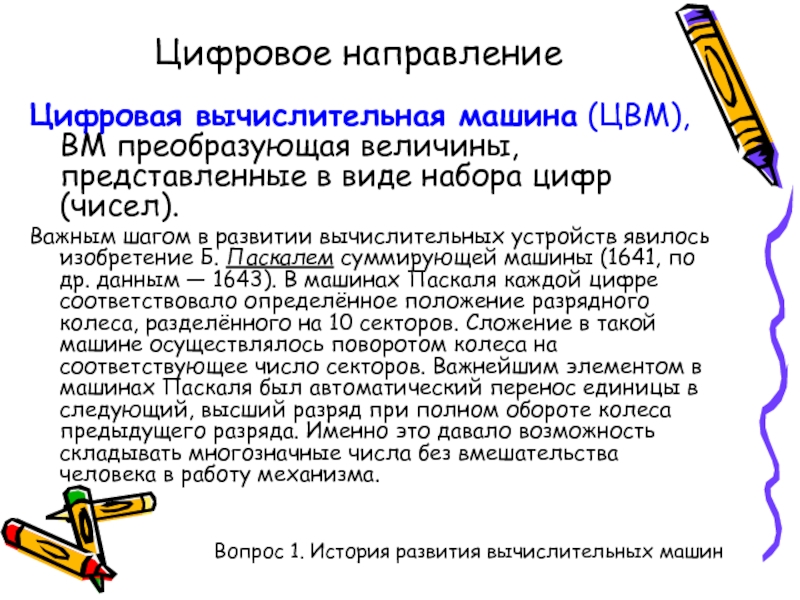

Слайд 8Цифровое направление
Цифровая вычислительная машина (ЦВМ), ВМ преобразующая величины, представленные в
виде набора цифр (чисел).
Важным шагом в развитии вычислительных устройств
явилось изобретение Б. Паскалем суммирующей машины (1641, по др. данным — 1643). В машинах Паскаля каждой цифре соответствовало определённое положение разрядного колеса, разделённого на 10 секторов. Сложение в такой машине осуществлялось поворотом колеса на соответствующее число секторов. Важнейшим элементом в машинах Паскаля был автоматический перенос единицы в следующий, высший разряд при полном обороте колеса предыдущего разряда. Именно это давало возможность складывать многозначные числа без вмешательства человека в работу механизма.
Вопрос 1. История развития вычислительных машин

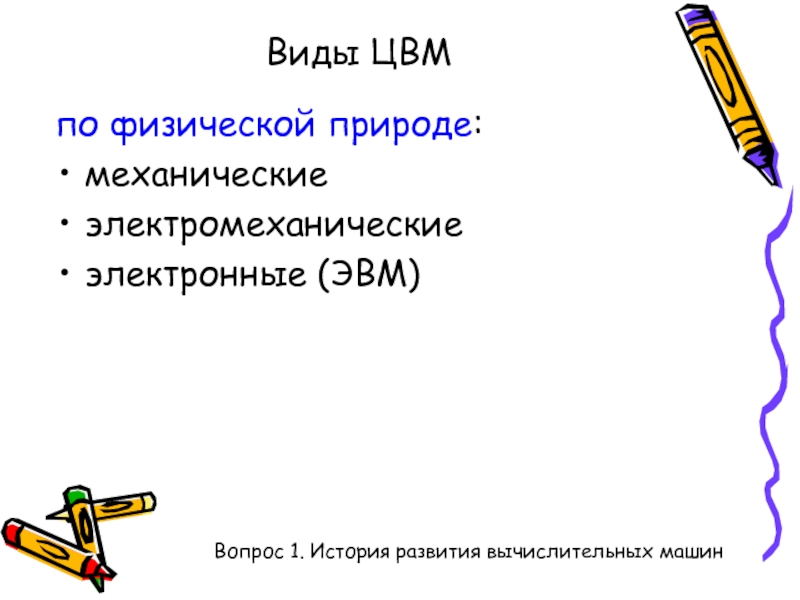

Слайд 9Виды ЦВМ
по физической природе:
механические
электромеханические
электронные (ЭВМ)
Вопрос 1. История развития вычислительных машин
Слайд 10Счеты
Вопрос 1. История развития вычислительных машин
китайские счёты
Русские счеты
Слайд 11Арифмометры
Вопрос 1. История развития вычислительных машин
Слайд 12Калькуляторы
Вопрос 1. История развития вычислительных машин
Современный печатающий калькулятор
Слайд 13ЦВМ
Вопрос 1. История развития вычислительных машин

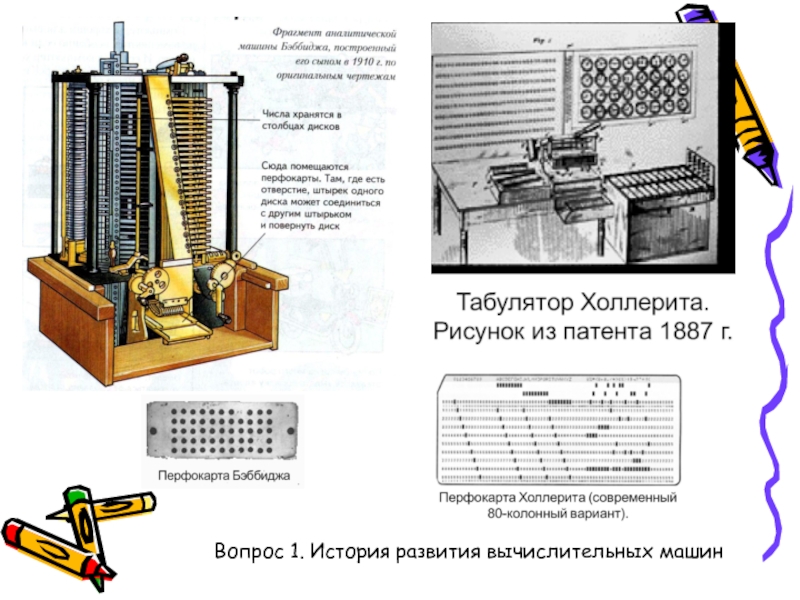

Слайд 14Вопрос 1. История развития вычислительных машин
Эл. мех. ВМ
Основываясь на идеях
и изобретениях Беббиджа и Холлерита, профессор Гарвардского университета Говард Эйкен
смог создать в 1937-1943 гг. электронно-механическую вычислительную перфорационную машину более высокою уровня под названием «Марк-1», работавшую на электромагнитных реле и выполнявшую сложение 23-разрядных чисел за 0.3с., умножение за 6с., деление за 11с. В 1947 г. появилась машина данной серии «Марк-2», содержащая 13 тысяч реле.

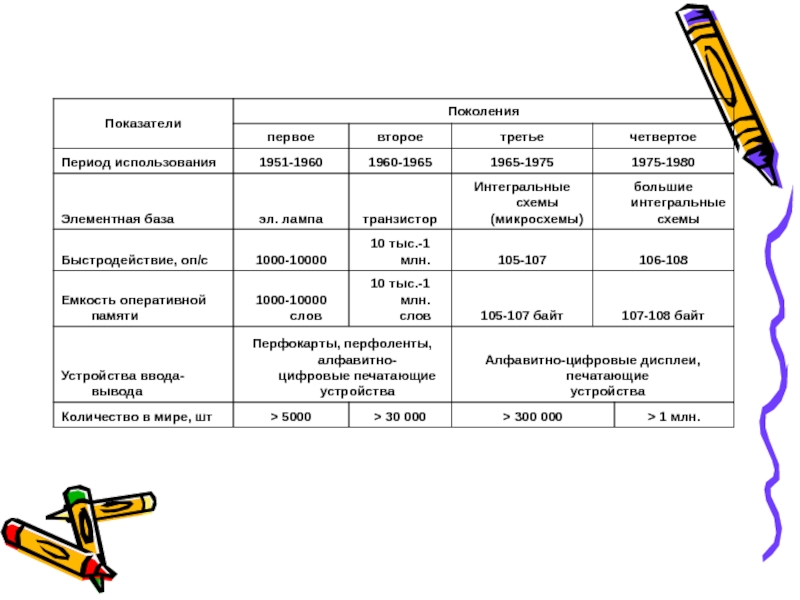

Слайд 15Вопрос 2. Поколения ЭВМ
Тема лекции:
Развитие вычислительной техники
Слайд 17Первое поколение
Вопрос 3. Поколения ЭВМ
Элементной база - радиолампы.
весьма громоздки,
потребляли большое количество энергии и имели невысокую надежность.
ограниченный набор
внешних запоминающих устройств и обладали "неразвитыми" системами ввода-вывода.
Быстродействие 10-20 тыс.оп./с.
арифметические операции
Первая ЭВМ - ENIAC (Electronical Numerical Integrator and Computer) 1946 г. общая масса - 30 тонн, число электронных ламп - 18 тыс., потребляемая мощность - 150 квт. (мощность достаточная для небольшого завода), объем памяти - 20 10-ти разрядных чисел, время выполнения операции: сложения - 0,2 мс., умножения - 2,8 мс. Числа в ЭВМ вводились с помощью перфокарт и набора переключателей
UNIVAC, БЭСМ-1, БЭСМ-2, «Урал-1», «Урал-2», «Стрела», М-2, М-3, «Минск-1», М-20
Слайд 18
Первая работающая ЭВМ ENIAC (Electronic Numerical Integrator And Calculator) была
создана в 1945 г. в Пенсильванском университете. Длина 26 м,
высота 6 м, масса 30 т. 18 000 ламп, 1500 реле, потребляемая мощность 150 квт.
2.2. Первая ЭВМ ENIAC
Слайд 19Второе поколение
Вопрос 3. Поколения ЭВМ
Элементной база - миниатюрные транзисторы
оперативная
память на магнитных сердечниках
операционные системы для управления ресурсами машины
программирование на алгоритмических языках высокого уровня Algol, Fortran, Cobol и др.
БЭСМ-4, «Урал-16», «Минск-32», М-222, «Мир», «Наири» и многие другие
Слайд 20
Внешняя память ЭВМ первых поколений в основном основывалась на магнитных
лентах. Бобины магнитных лент хранились в ленточных библиотеках
Первые поколения ЭВМ.

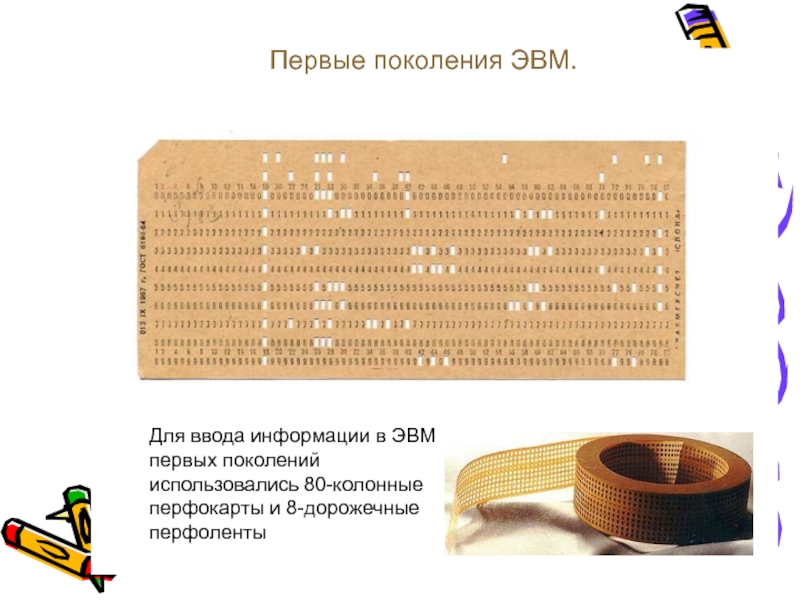

Слайд 21
Для ввода информации в ЭВМ первых поколений использовались 80-колонные перфокарты
и 8-дорожечные перфоленты
Первые поколения ЭВМ.
Слайд 22
Для вывода информации из ЭВМ использовались АЦПУ барабанного типа, печатающие
на широкой перфорированной бумажной ленте
Первые поколения ЭВМ.
Слайд 23
Третье поколение ЭВМ
микросхемная элементная база;
микропрограммное управление;
внешняя память
на магнитных дисках;
мультипрограммный режим (одновременное выполнение программ различных пользователей )
дисплейные терминалы;
открытая масштабируемая архитектура
Система 360 и Единая система ЭВМ (ЕС ЭВМ).
Слайд 24
Третье поколение ЭВМ
Элементную базу ЭВМ 3-го поколения составляли интегральные схемы
(ИС) малой и средней (СИС) степени интеграции.
Одна микросхема заменяла ячейку
ЭВМ 2-го поколения
Микросхемы позволили резко усложнить конструкцию машин. Печатная плата с микросхемами заменяла целый шкаф оборудования
Слайд 25Интегральная микросхема
микросхема внутри
Слайд 26
Третье поколение ЭВМ
Накопитель на жестких магнитных дисках - основное устройство
внешней памяти ЭВМ 3-го поколения. Емкость пакета дисков составляла от
7,25 до 29 Мбайт.
Слайд 28

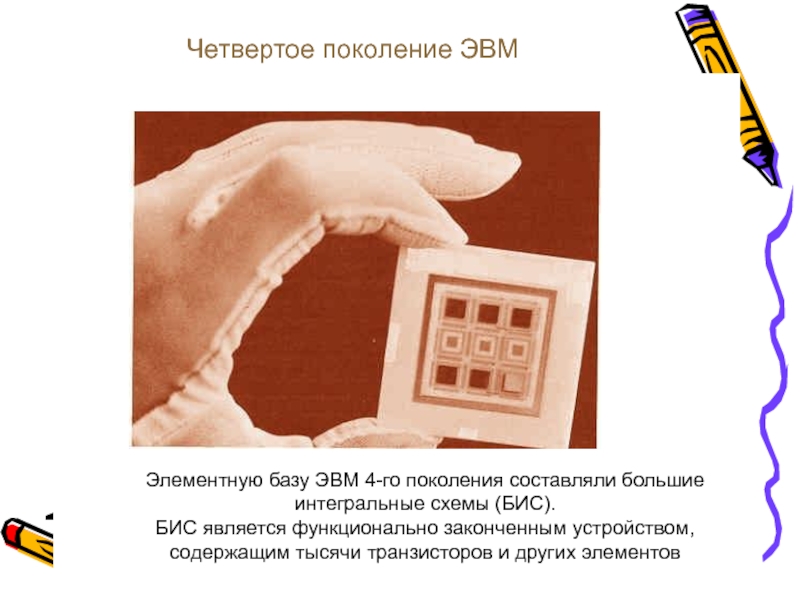

Четвертое поколение ЭВМ
Элементную базу ЭВМ 4-го поколения составляли большие интегральные
схемы (БИС).
БИС является функционально законченным устройством, содержащим тысячи транзисторов
и других элементов

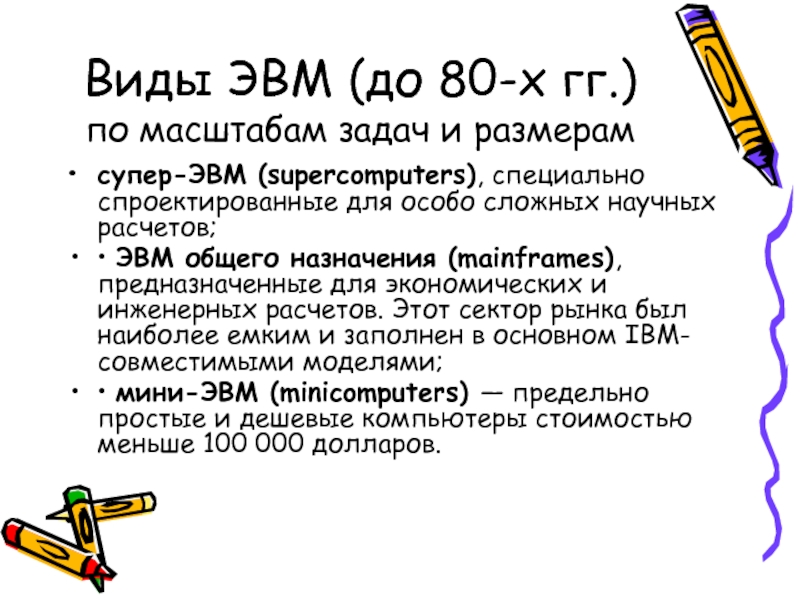

Слайд 29Виды ЭВМ (до 80-х гг.)
по масштабам задач и размерам
супер-ЭВМ (supercomputers), специально спроектированные для особо сложных научных расчетов;
• ЭВМ
общего назначения (mainframes), предназначенные для экономических и инженерных расчетов. Этот сектор рынка был наиболее емким и заполнен в основном IBM-совместимыми моделями;
• мини-ЭВМ (minicomputers) — предельно простые и дешевые компьютеры стоимостью меньше 100 000 долларов.
Слайд 30Дальнейшее развитие 4-го поколения
Современные компьютеры 1980-…
Компьютер – это современная цифровая
ЭВМ.
высокая степень интеграции схем
микропроцессор
малогабаритный
персональный
Слайд 31Микропроцессорная революция

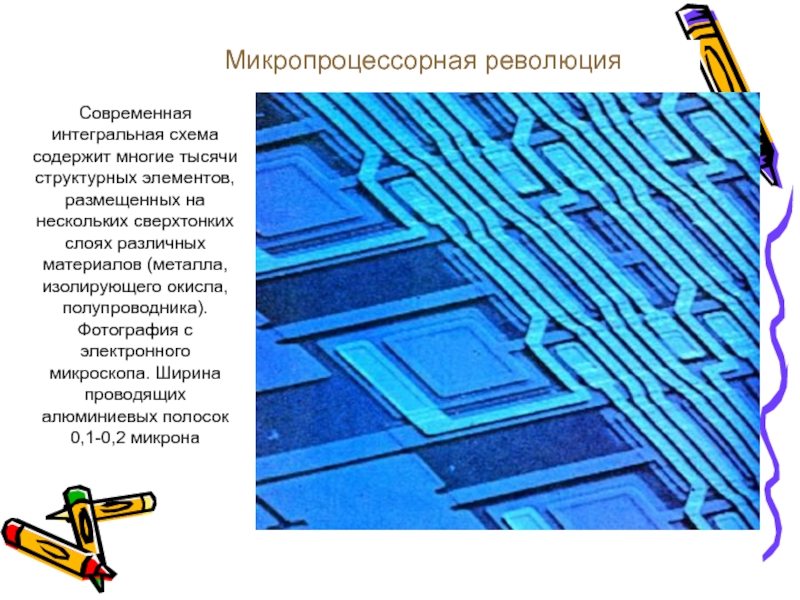

Современная интегральная схема содержит многие тысячи структурных элементов, размещенных
на нескольких сверхтонких слоях различных материалов (металла, изолирующего окисла, полупроводника).
Фотография с электронного микроскопа. Ширина проводящих алюминиевых полосок 0,1-0,2 микрона
Слайд 32Первый микропроцессор Intel-4004 (1971 г.).
Разрядность 4 бита, тактовая частота
108 кГц.
Число транзисторов 2250
Микропроцессорная революция
Слайд 33
1972 год: Первый
8-битовый микро-процессор Intel 8008. Число транзисторов 2500
Микропроцессорная революция
1974
год: 8-битовый микропроцессор Intel 8080. Число транзисторов 5000 Этот процессор
стал стандартом для первого поколения ПК
1978 год: 16-битовый микропроцессор Intel 8086-8088. Число транзисторов 29000. Применен в IBM PC. Система команд x86 стала стандартной для ПК следующих поколений на платформе Intel
Слайд 34
2.8. Микропроцессорная революция
Слайд 35

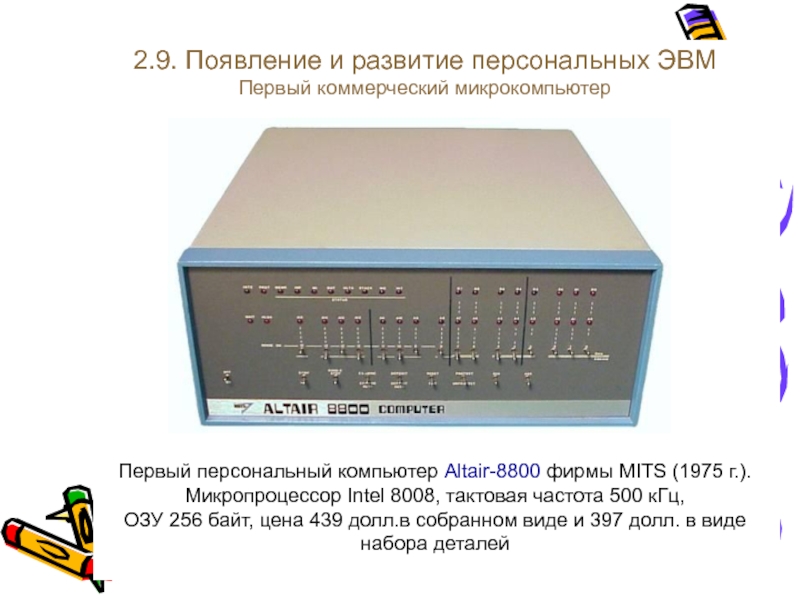

Первый персональный компьютер Altair-8800 фирмы MITS (1975 г.).
Микропроцессор Intel 8008,
тактовая частота 500 кГц,
ОЗУ 256 байт, цена 439 долл.в
собранном виде и 397 долл. в виде набора деталей
2.9. Появление и развитие персональных ЭВМ
Первый коммерческий микрокомпьютер
Слайд 36
Основу архитектуры Altair-8800 составляет 100-контактная общая шина S-100, к которой
подключаются съемные модули. Эта архитектура стала впоследствии классической
2.9. Появление и
развитие персональных ЭВМ
Первый коммерческий микрокомпьютер
Слайд 37
Появление и развитие персональных ЭВМ
На 8 этаже этого здания в
Альбукерке располагался первый офис образованной ими компании Microsoft
Прочитав в начале
января 1975 г. журнал, два студента из Бостона Пол Аллен (Allen, Paul; р. 1954) и Билл Гейтс (Gates, William; р. 1955) предложили MITS свои услуги по разработке компилятора с языка Basic
Слайд 38
PET фирмы Commodore
TRS-80 фирмы Tandy Radio Shack
Появление и развитие персональных
ЭВМ
Первое поколение ПК (1976-1980 годы) основывалось на
8-разрядных микропроцессорах intel-8080
или Zilog-80. Среди множества производителей выделялись канадская фирма Commodore и американская Tandy Radio Shaсk. Объем продаж измерялся десятками тысяч экземпляров
Слайд 40
Появление и развитие персональных ЭВМ
Для домашнего применения фирма Sinclair в
1980 г. выпустила ПК Spectrum, подключаемый к обычному телевизору и
бытовому магнитофону
Слайд 41
Экспериментальный компьютер Xerox Alto (1973 г.) может считаться первым персональным
компьютером
2.10. Проблемы человеко-машинного интерфейса
Проекты фирмы Xerox
Графический оконный интерфейс
компьютера Alto отличался простотой и интуитивной понятностью.
В его тестировании принимали участие группы детей
Слайд 42
Apple-2 (1977 г.)
Микропроцессор MC6502, ОЗУ 4 Кб, ПЗУ 16
Кб, цена 1300 долл.
2.9. Появление и развитие персональных ЭВМ
Появление и
развитие персональных ЭВМ
Феномен Apple
Слайд 43

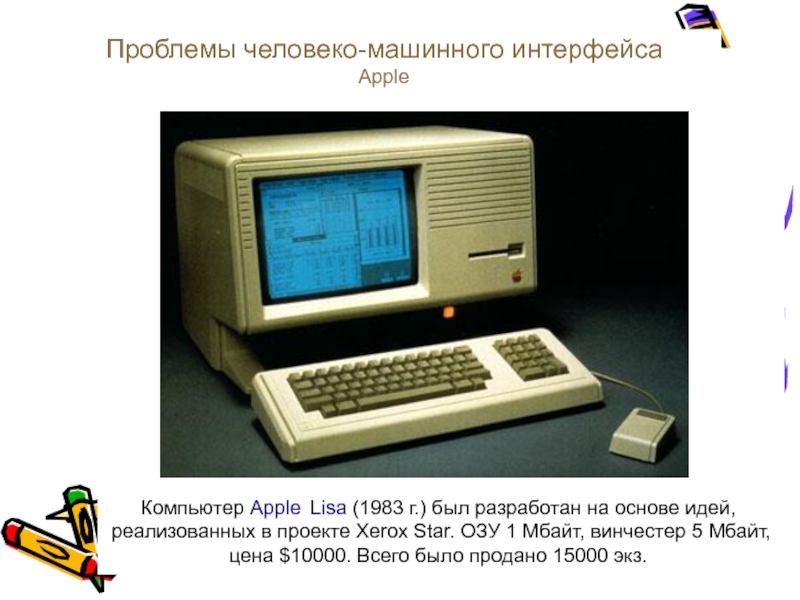

Компьютер Apple Lisa (1983 г.) был разработан на основе идей,
реализованных в проекте Xerox Star. ОЗУ 1 Мбайт, винчестер 5
Мбайт, цена $10000. Всего было продано 15000 экз.
Проблемы человеко-машинного интерфейса
Apple
Слайд 44
Направления развития вычислительной техники
Развитие элементной базы:
уменьшение размеров элементов;
увеличение
тактовой частоты.
Совершенствование архитектуры:
увеличение разрядности;
движение в сторону RISC;
усложнение
архитектуры процессора;
многопроцессорные конфигурации
Слайд 45ЭВМ пятого поколения
искусственный интеллект
способность самообучаться
естественный язык управления (программирования)
высокая производительность при
очень малых размерах
роботизация
Слайд 46Вопрос 3. Принципы работы цифрового ЭВМ (принципы фон Неймана)
Тема лекции:
Развитие вычислительной техники
Слайд 47Принципы работы компьютера
принцип двоичного кодирования
принцип программного управления
принцип
однородности памяти
принцип иерархии памяти
принцип адресности
единая архитектура (структура)
Слайд 48Структурная схема ЭВМ (по фон Нейману)
Слайд 49Вопрос 4. Классификация современных компьютеров
Тема лекции:
Развитие вычислительной техники
Слайд 50По аппаратным особенностям
по принципу построения
с открытой архитектурой (IBM-совместимые)
с
закрытой архитектурой (Macintosh)
по количеству процессоров
однопроцессорные
многопроцессорные
по разрядности (процессора)
4-8-16
32
64

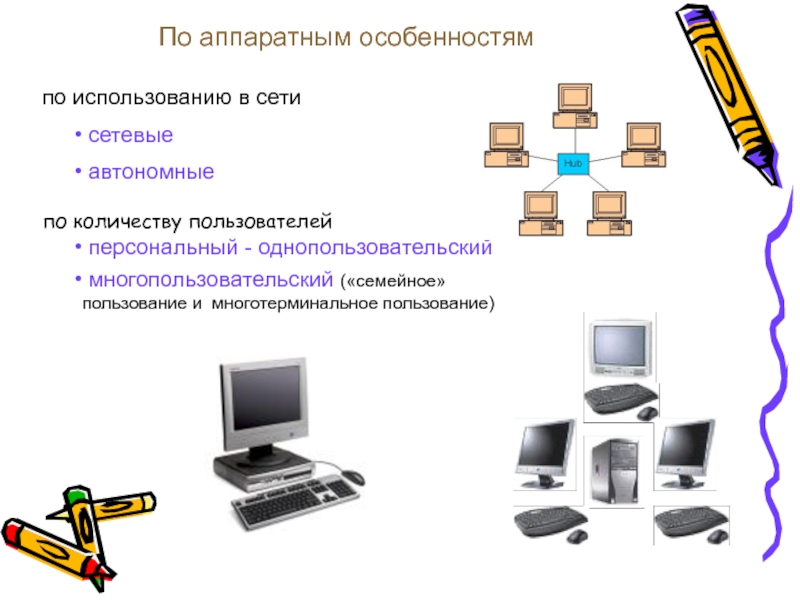

Слайд 51По аппаратным особенностям
по использованию в сети
сетевые
автономные
по количеству пользователей
персональный - однопользовательский
многопользовательский («семейное» пользование и многотерминальное пользование)
Слайд 52По аппаратным особенностям
по назначению
общего назначения (офисный, мультимедиа компьютер)
специализированные
(автомобильный, суперкомпьютер, нейрокомпьютер, кластерный компьютер и т.д.)
Слайд 53Суперкомпьютеры
Весной 1997 г. специально построенный для этого супер – компьютер
Deep Blue фирмы IBM (высота 2 м, масса 1,4 т)
со счетом 3,5:2,5 выиграл матч у чемпиона мира по шахматам Гарри Каспарова

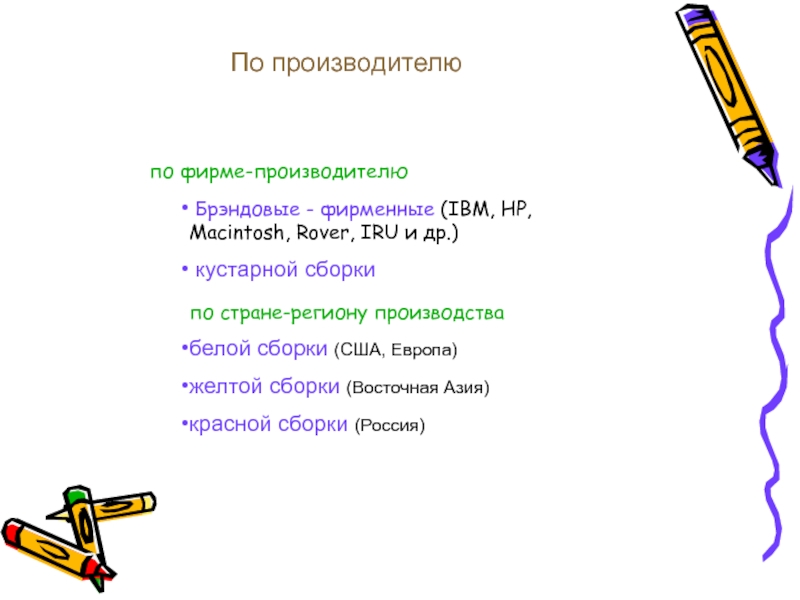

Слайд 54По производителю
по фирме-производителю
Брэндовые - фирменные (IBM, HP, Macintosh, Rover,
IRU и др.)
кустарной сборки
по стране-региону производства
белой сборки (США, Европа)
желтой
сборки (Восточная Азия)
красной сборки (Россия)
Слайд 55Основные виды ПК
по мобильности
Настольные (обычные и моноблочные)
Портативные (мобильные):
Ноутбук (NoteBook)
Карманный (наладонник,
смартфон, коммуникатор)
Вопрос 1. Основные элементы ПК
Слайд 56Внешний вид настольного ПК Макинтош (Power Mac G4)
Вопрос 1. Основные
элементы ПК
Слайд 57Внешний вид NoteBook
Вопрос 1. Основные элементы ПК

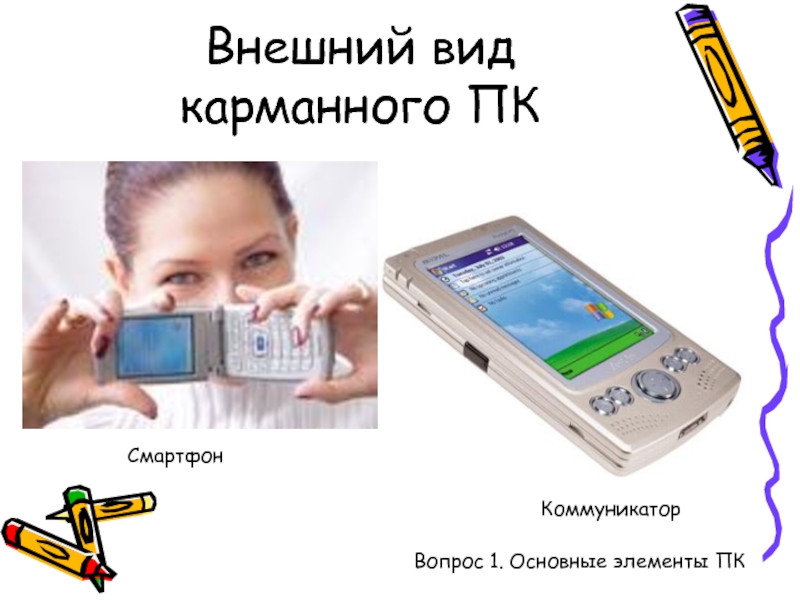

Слайд 58Внешний вид карманного ПК
Вопрос 1. Основные элементы ПК
Смартфон
Коммуникатор
