РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА ТЕМА 1 ВВЕДЕНИЕ. ОБЩИЕ СВЕДЕНИЯ

при внешних повреждениях (за пределами защищаемого объекта), а также в

нормальных и ненормальных режимах работы электрической системы при отсутствии в ней повреждений.

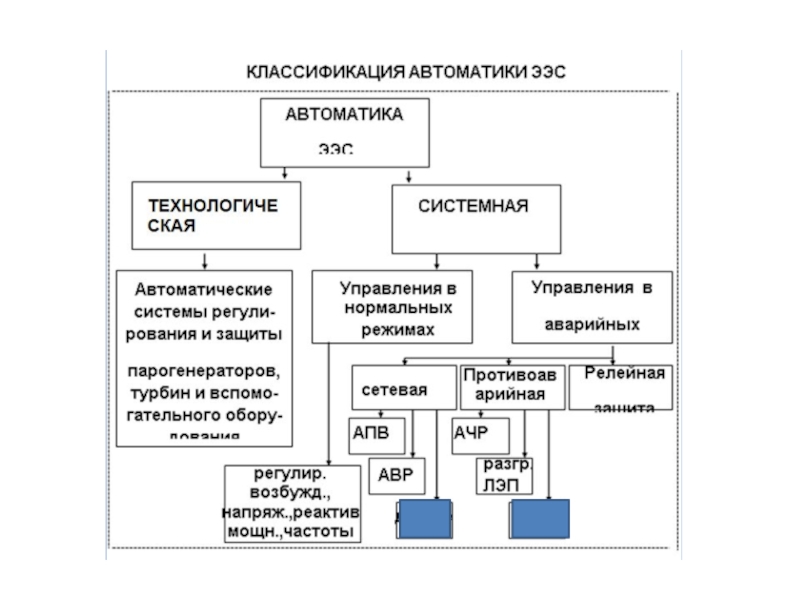

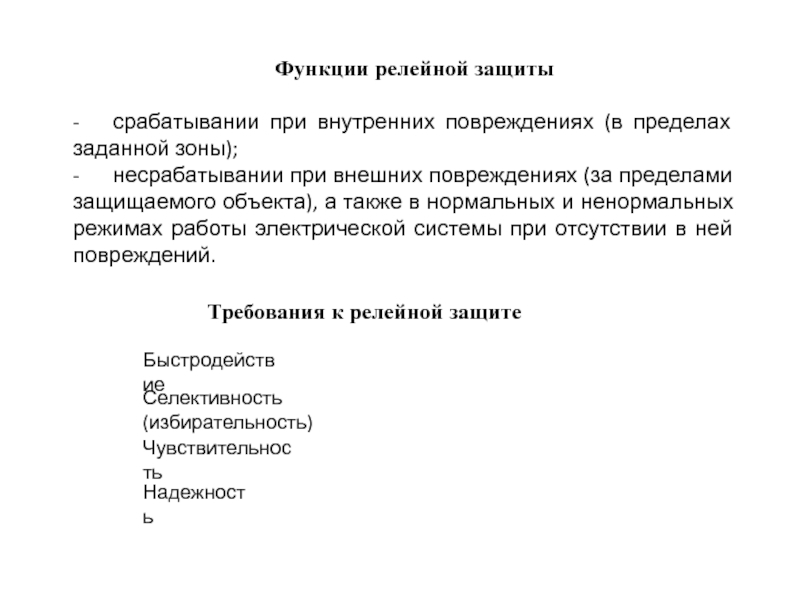

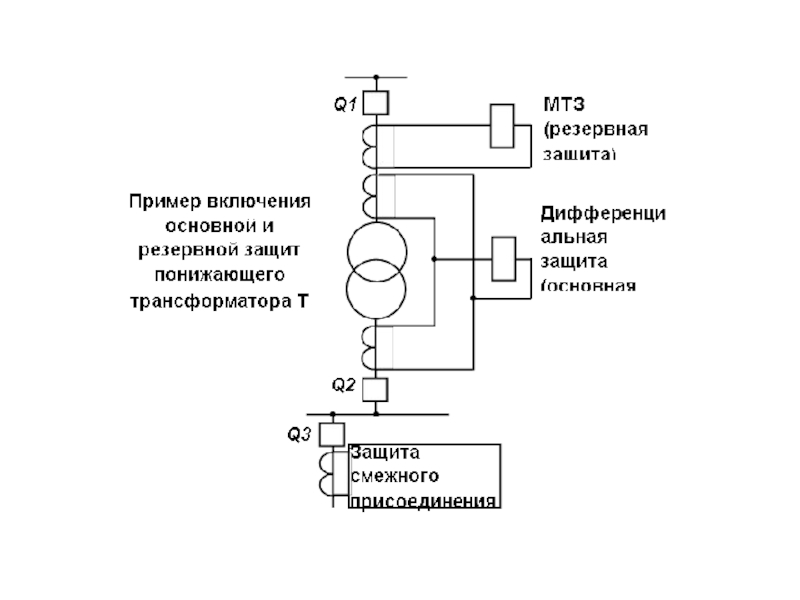

Требования к релейной защите

Быстродействие

Селективность (избирательность)

Чувствительность

Надежность

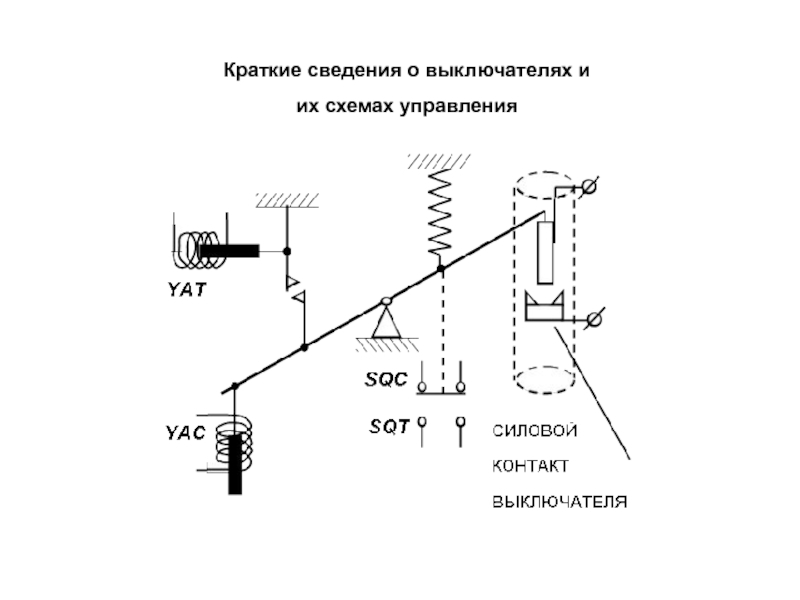

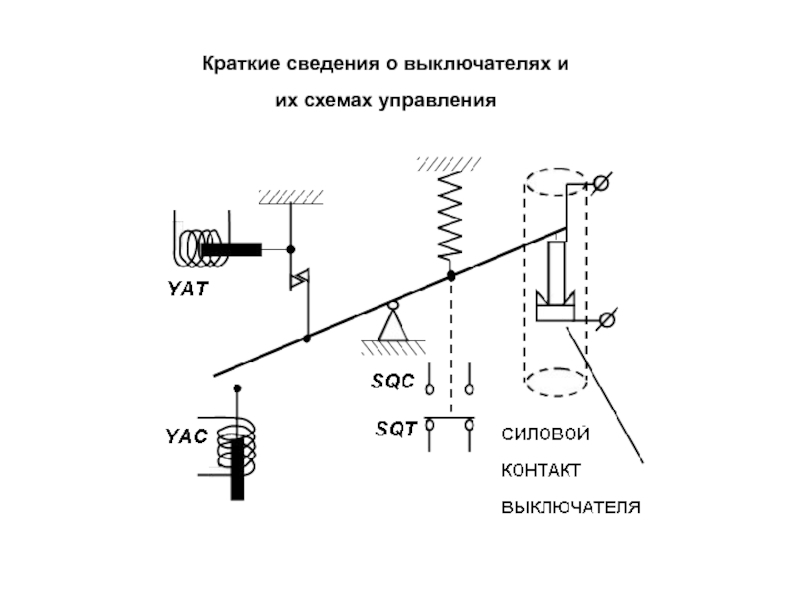

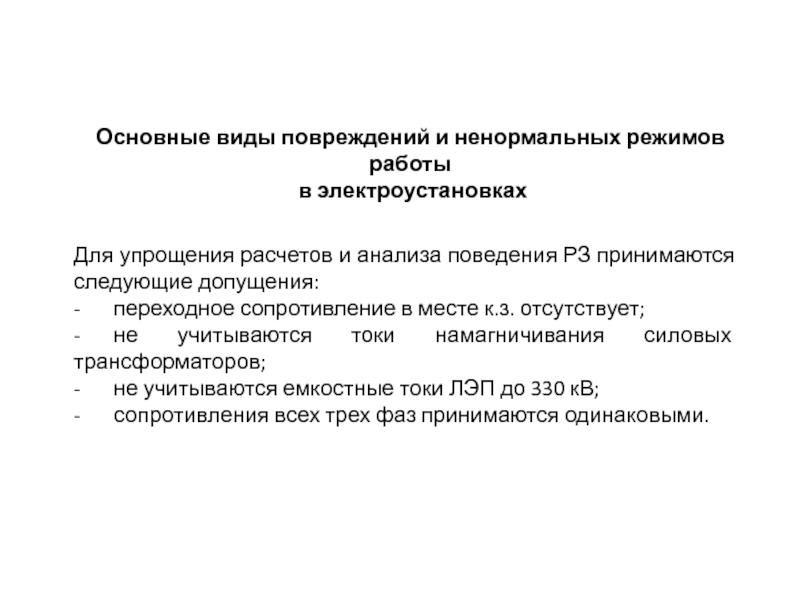

расчетов и анализа поведения РЗ принимаются следующие допущения:
- переходное сопротивление в

месте к.з. отсутствует;
- не учитываются токи намагничивания силовых трансформаторов;
- не учитываются емкостные токи ЛЭП до 330 кВ;
- сопротивления всех трех фаз принимаются одинаковыми.

120град. ). В токах и напряжениях имеются составляющие только прямой

последовательности.
2. Ток к.з. во много раз превышает ток нормального режима работы.
3. Напряжение в начале линии меньше, чем в нормальном режиме. Чем ближе к.з. к шинам, тем меньше напряжение.
4. Сдвиг между током и напряжением в месте установки защиты определяется только параметрами линии и не зависит от удаленности к.з.
5. Вероятность трехфазного к.з. – 5 %, но является наиболее тяжелым.
6. РЗ может отличить режим трехфазного к.з. от нормального режима по изменению величины тока, величины напряжения и угла между ними.

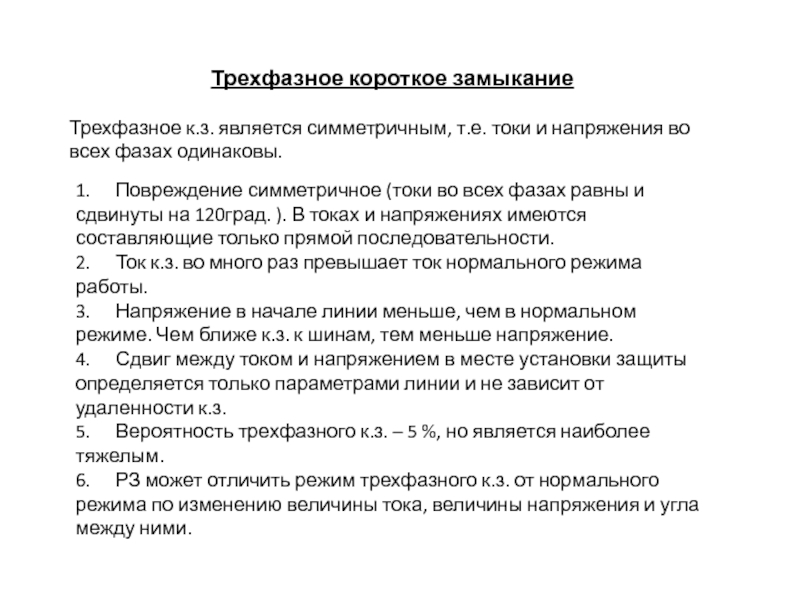

Трехфазное короткое замыкание

Трехфазное к.з. является симметричным, т.е. токи и напряжения во всех фазах одинаковы.

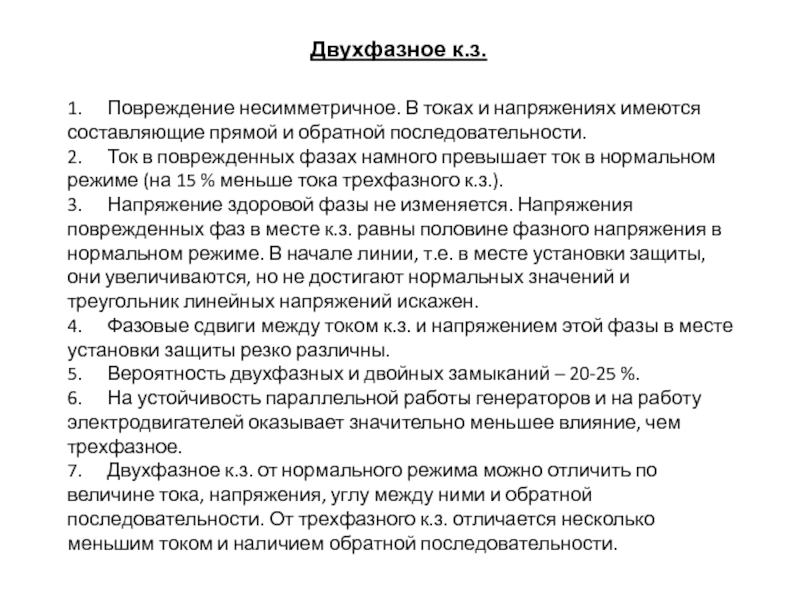

и обратной последовательности.
2. Ток в поврежденных фазах намного превышает ток в

нормальном режиме (на 15 % меньше тока трехфазного к.з.).
3. Напряжение здоровой фазы не изменяется. Напряжения поврежденных фаз в месте к.з. равны половине фазного напряжения в нормальном режиме. В начале линии, т.е. в месте установки защиты, они увеличиваются, но не достигают нормальных значений и треугольник линейных напряжений искажен.
4. Фазовые сдвиги между током к.з. и напряжением этой фазы в месте установки защиты резко различны.
5. Вероятность двухфазных и двойных замыканий – 20-25 %.
6. На устойчивость параллельной работы генераторов и на работу электродвигателей оказывает значительно меньшее влияние, чем трехфазное.
7. Двухфазное к.з. от нормального режима можно отличить по величине тока, напряжения, углу между ними и обратной последовательности. От трехфазного к.з. отличается несколько меньшим током и наличием обратной последовательности.

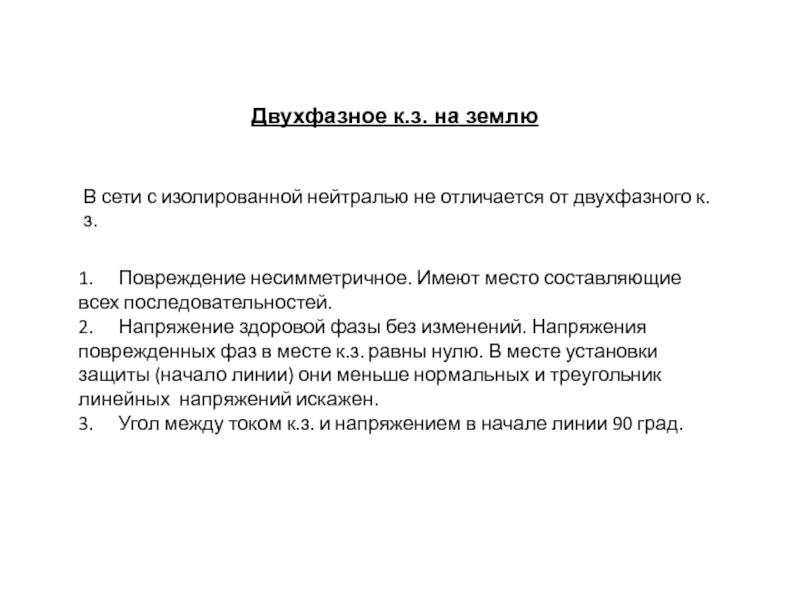

от двухфазного к.з.
1. Повреждение несимметричное. Имеют место составляющие всех последовательностей.
2. Напряжение

здоровой фазы без изменений. Напряжения поврежденных фаз в месте к.з. равны нулю. В месте установки защиты (начало линии) они меньше нормальных и треугольник линейных напряжений искажен.
3. Угол между током к.з. и напряжением в начале линии 90 град.

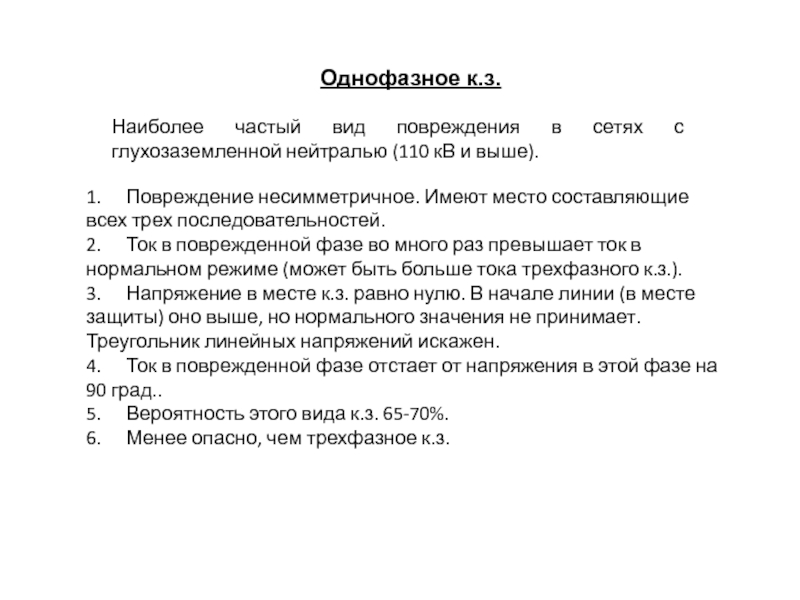

(110 кВ и выше).
1. Повреждение несимметричное. Имеют место составляющие всех трех

последовательностей.
2. Ток в поврежденной фазе во много раз превышает ток в нормальном режиме (может быть больше тока трехфазного к.з.).
3. Напряжение в месте к.з. равно нулю. В начале линии (в месте защиты) оно выше, но нормального значения не принимает. Треугольник линейных напряжений искажен.
4. Ток в поврежденной фазе отстает от напряжения в этой фазе на 90 град..
5. Вероятность этого вида к.з. 65-70%.
6. Менее опасно, чем трехфазное к.з.
