Слайд 1РОССИЙСКАЯ ФЕДЕРАЦИЯ
1

РОССИЙСКАЯ ФЕДЕРАЦИЯ1

Слайд 2 Специальная подготовка
2
Кафедра танковых войск

Специальная подготовка2Кафедра танковых войск

Слайд 3Тема 5
Подвижные средства технического обслуживания и ремонта, стоящие на

вооружении подразделений ТТО.
3

Тема 5 Подвижные средства технического обслуживания и ремонта, стоящие на вооружении подразделений ТТО.3

Слайд 4 Занятие 1/2


Назначение, общее устройство

и основное оборудование подвижных ремонтных мастерских.
4

Занятие 1/2      Назначение, общее устройство и основное оборудование подвижных ремонтных мастерских.

Слайд 5Учебные вопросы:

Назначение, техническая характеристика и общее устройство МЭС.
Основное

оборудование и правила его эксплуатации.
Хранение и техническое обслуживание МЭС.


5

Учебные вопросы:Назначение, техническая характеристика и общее устройство МЭС. Основное оборудование и правила его эксплуатации. Хранение и техническое

Слайд 61 учебный вопрос
Назначение, техническая характеристика и общее устройство МЭС.
6

1 учебный вопросНазначение, техническая характеристика и общее устройство МЭС. 6

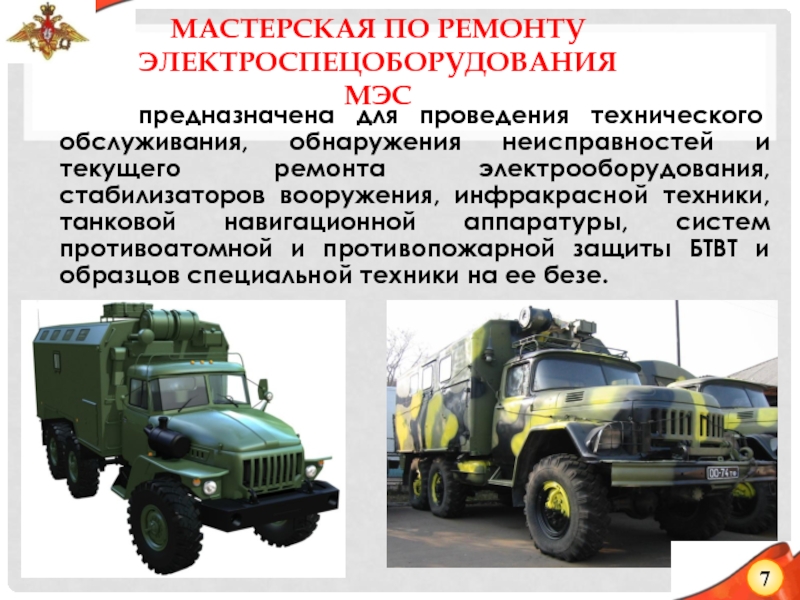

Слайд 7Мастерская по ремонту электроспецоборудования МЭС
предназначена для

проведения технического обслуживания, обнаружения неисправностей и текущего ремонта электрооборудования, стабилизаторов

вооружения, инфракрасной техники, танковой навигационной аппаратуры, систем противоатомной и противопожарной защиты БТВТ и образцов специальной техники на ее безе.

7

Мастерская по ремонту электроспецоборудования МЭС   предназначена для проведения технического обслуживания, обнаружения неисправностей и текущего ремонта

Слайд 88
проверку технической исправности приборов электрооборудования, стабилизаторов, специальных систем и аппаратуры

непосредственно на объекте;
инструментальную проверку технической исправности приборов инфракрасной техники;

текущий ремонт электрооборудования, стабилизаторов и систем путем замены неисправных приборов и агрегатов;
технический осмотр и проверку снятых с машин неисправных приборов и агрегатов электрооборудования и стабилизаторов, их разборку, дефектацию и устранение мелких неисправностей;
испытание без нагрузки в моторном режиме генераторов, стартеров, электродвигателей после ремонта;
проверку работоспособности реле-регуляторов совместно с генератором Г-6, 5С мастерской;
проверку технической исправности систем ПАЗ и ППО на объекте;
пайку проводов и наконечников;
техническую проверку и устранение простейших неисправностей силового электрооборудования подвижных танкоремонтных мастерских;

Применяя оборудование МЭС, можно выполнять следующие основные работы:

8проверку технической исправности приборов электрооборудования, стабилизаторов, специальных систем и аппаратуры непосредственно на объекте; инструментальную проверку технической исправности

Слайд 1010
Кузов-фургон мастерской предназначен для размещения специального оборудования, инструмента и принадлежностей,

а также экипажа, его оружия и личных вещей. Одновременно он

является помещением для выполнения отдельных работ по техническому обслуживанию и текущему ремонту сборочных единиц систем электроспецоборудования танков, а также для отдыха экипажа мастерской.

Кузов представляет собой фургон закрытого типа, состоящий из основания, двух боковых, передней и задней панели и панели крыши со скосами

10Кузов-фургон мастерской предназначен для размещения специального оборудования, инструмента и принадлежностей, а также экипажа, его оружия и личных

Слайд 1111

В передней части боковых панелей расположены два люка с

открывающимися и фиксируемыми дверками, предназначенные для доступа к оборудованию мастерской,

установленному в передней части кузова-фургона. Размер проема каждого люка 865х865 мм.

В задней панели кузова имеется двухстворчатая входная дверь с проемом 1350х1617 мм. Левая створка постоянно закрыта и открывается лишь при монтаже и демонтаже оборудования

11 В передней части боковых панелей расположены два люка с открывающимися и фиксируемыми дверками, предназначенные для доступа

Слайд 1212
Для удобства входа и выхода кузов оборудован лестницей без опоры

на грунт. В транспортном положении лестница крепится на правой створке

двери.

На держателе левой створки двери размещается запасное колесо.

12Для удобства входа и выхода кузов оборудован лестницей без опоры на грунт.  В транспортном положении лестница

Слайд 132 учебный вопрос
Основное оборудование и правила его эксплуатации.



13

2 учебный вопрос Основное оборудование и правила его эксплуатации. 13

Слайд 14отопительно-вентиляционная установка;
фильтровентиляционная установка;
электрооборудование мастерской;
электросиловая установка с приводом от двигателя шасси

автомобиля и генераторами постоянного тока мощностью 18 и 4 кВт;
стартер-генератор

СГ-18-1С;
генератор Г-290Б или Г-290В;
буферная группа с аккумуляторными батареями 12СТ-85 и молекулярными накопителями энергии;
оборудование общего назначения;
средства связи и сигнализации;
средства защиты от оружия массового поражения;
бытовое оборудование;
шанцевый инструмент;
принадлежности мастерской;
заправочное оборудование и тара;
производственное оборудование и инструмент общего назначения;
инструмент и принадлежности для слесарных, монтажно-демонтажных и регулировочных работ;
режущий инструмент;

Оснащение

отопительно-вентиляционная установка;фильтровентиляционная установка;электрооборудование мастерской;электросиловая установка с приводом от двигателя шасси автомобиля и генераторами постоянного тока мощностью 18

Слайд 15измерительный инструмент;
комплект приборов, инструмента и материалов слесаря-электрика;
материалы и запасные части;
материалы

для ремонта электроспецоборудования;
комплекты, приборы, оборудование, ключи и инструмент для проверки,

ремонта и обслуживания специальных систем объектов БТВТ;
приборы и приспособления для проверки и обслуживания стабилизаторов и механизмов (автоматов) заряжания;
оборудование для проверки и обслуживания приборов ночного видения;
кабели и провода;
оборудование, ключи и инструмент специального назначения;
пожарно-технические средства.
измерительный инструмент;комплект приборов, инструмента и материалов слесаря-электрика;материалы и запасные части;материалы для ремонта электроспецоборудования;комплекты, приборы, оборудование, ключи и

Слайд 1614
Размещение оборудования внутри кузова
5 – ниша силовой установки; 6 –

щит-выпрямитель; 7– главный щит;
8– скамейка; 9– тиски агрегатные; 10–

нагрузочный реостат; 11 – тумба;
12 – щит; 13 – тиски слесарные; 14 – заточной станок; 15 – подставка для ГПК; 16 – верстак правый; 17 – кронштейн с координатором; 18 – щит для проверки СТВ и навигационной аппаратуры;19 – огнетушители,
20 – подставка для электрических машин; 21 – радиостанция; 22 – шкаф для имущества; 23 – стул поворотный; 24 – пенал для бутылок; 25 – верстак левый; 26 – прибор КНП-1; 27 – кронштейн КНП-1 для установки приборов; 28 – стеллаж; 29 – потенциометр; 30 – трансформатор ТСЗИ-2,5



14Размещение оборудования внутри кузова5 – ниша силовой установки; 6 – щит-выпрямитель; 7– главный щит; 8– скамейка; 9–

Слайд 1923
Электрооборудование мастерской предназначено для обеспечения электрических потребителей электроэнергией,

защиты электрических цепей от токов короткого замыкания и перегрузок, защиты

экипажа от поражения электрическим током и коммутации электрических цепей.
В состав электрооборудования мастерской входят:
электросиловая установка;
главный щит;
буферная группа с аккумуляторными батареями 12СТ-85 (2шт.) и молекулярным накопителями энергии (2 шт.);
щит-выпрямитель;
щит проверки ЭМУ;
панель ввода и выводов;
электрические сети.

Электрооборудование мастерской обеспечивает работу и питание электрозаточного станка, фильтровентиляционной установки, отопительной, вентиляционной установки, освещения мастерской, средств связи и вентилятора кузова-фургона, оборудования по проверке электрооборудования, стабилизаторов, инфракрасной техники, навигационной аппаратуры, а также подключение мастерской к внешним потребителям и источникам питания.


Электрооборудование

23  Электрооборудование мастерской предназначено для обеспечения электрических потребителей электроэнергией, защиты электрических цепей от токов короткого замыкания

Слайд 2024
Электросиловая установка предназначена для питания электрических потребителей постоянным током напряжением

26,5- 28,5 В. Она включает в себя стартер-генератор СГ-18-1С, привод

электросиловой установки.

Электросиловая установка

Стартер-генератор СГ-18-1С

Стартер-генератор СГ-18-1С предназначен для питания потребителей постоянного тока мастерской напряжением 26,5-28,5 В, подзарядки аккумуляторных батарей и питания ремонтируемого танка при выполнении работ по ремонту и техническому обслуживанию.

Привод электросиловой установки

Привод электросиловой установки предназначен для передачи крутящего момента от двигателя шасси на генератор. Он включает в себя дополнительную коробку отбора мощности (ДКОМ), карданный вал, редуктор и клиноременную передачу.

24Электросиловая установка предназначена для питания электрических потребителей постоянным током напряжением 26,5- 28,5 В. Она включает в себя

Слайд 2126

Главный щит служит для распределения электрической энергии, защиты сетей мастерской

от перегрузок и коротких замыканий, а также для проверки технической

исправности электрических агрегатов.

Главный щит

Универсальная буферная группа предназначена для пуска двигателей БТВТ, имеющей 24 или 48-вольтовую систему электрического пуска, а также питания электропотребителей мастерской и электроспецоборудования обслуживаемого объекта БТВТ при неработающей электросиловой установке мастерской.

Буферная группа

26Главный щит служит для распределения электрической энергии, защиты сетей мастерской от перегрузок и коротких замыканий, а также

Слайд 22 Щит-выпрямитель служит для подключения источников тока и распределения

электроэнергии, защиты сетей от перегрузок и токов коротких замыканий, автоматического

отключения источника тока при возникновении опасных режимов, является источником постоянного тока в цепи 24 В и предназначен для питания электроэнергией соответствующих потребителей мастерской. Он позволяет также производить заряд аккумуляторных батарей стабилизированным напряжением.
Щит-выпрямитель работает только при питании мастерской от внешней сети 380/220 В.

29

Щит-выпрямитель

Щит-выпрямитель служит для подключения источников тока и распределения электроэнергии, защиты сетей от перегрузок и токов

Слайд 23
Щит предназначен для проверки электромашинных усилителей и исполнительных

двигателей танковых стабилизаторов.
30
Щит проверки ЭМУ
Панель ввода и выводов


Панель предназначена для:
- подключения постороннего источника трехфазного переменного напряжения 380/220 В к щиту-выпрямителю;
- подключения к электрическим сетям мастерской однофазных и трехфазных потребителей, а также потребителей постоянного тока;
- подключения к мастерской заземляющих устройств.

Щит предназначен для проверки электромашинных усилителей и исполнительных двигателей танковых стабилизаторов. 30Щит проверки ЭМУ Панель

Слайд 24
Электрические сети мастерской предназначены для обеспечения потребителей

электрическим током соответствующего напряжения.
Электрооборудование мастерской включает

в себя следующие электрические сети:
- сеть напряжением 380/220В трехфазного переменного тока;
- сеть напряжением 220В однофазного переменного тока;
- сеть напряжением 24В однофазного переменного тока;
- сеть напряжением 24В постоянного тока.

31

Электрические сети

Электрические сети мастерской предназначены для обеспечения потребителей электрическим током соответствующего напряжения.   Электрооборудование

Слайд 2517
В мастерской разворачиваются следующие рабочие места
- на правом верстаке и

на нише силовой установки - разборка, сборка и испытания электрических

агрегатов;
- на правом верстаке - испытания ЭМУ, ИД систем стабилизации и агрегатов навигационной аппаратуры;
на левом верстаке - проверка КИП, ПНВ, а также небольшие слесарные работы с использованием слесарных тисков.
– испытание электрических сборочных единиц объектов БТВТ
При подготовке рабочих мест необходимо вынуть из ящиков и разложить приспособления, инструмент, кабели и провода, необходимые для выполнения предстоящих работ.
Снять со своих мест крепления контрольные приборы и установить их на рабочем месте. Отобрать необходимую руководящую документацию и изучить порядок выполнения предстоящих работ и проверяемые параметры электрических агрегатов.
При большой степени разряженности АБ мастерской, а также при выполнении длительных работ, требующих больших токов, завести двигатель и включить электросиловую установку.

Подготовке к работе оборудования, инструмента, принадлежностей и рабочих мест.

17В мастерской разворачиваются следующие рабочие места- на правом верстаке и на нише силовой установки - разборка, сборка

Слайд 26Стенды для проверки танковой навигационной аппаратуры:

стенд-качалка;
стенд ввода угла;
стенд ввода пути;
кабели

для подключения стендов к навигационной аппаратуре.
22

Стенды для проверки танковой навигационной аппаратуры:стенд-качалка;стенд ввода угла;стенд ввода пути;кабели для подключения стендов к навигационной аппаратуре.22

Слайд 2735
Стенд – качалка предназначен для проверки ухода гироскопических датчиков курса

путем имитации колебаний, возникающих при движении объекта, а также для

их балансировки.

Стенд – качалка

1 – выключатель;
2 – электродвигатель;
3 – рабочий стол;
4 – регулировочный винт;
5 – ползун; 6 – винт;
7–реостат

Приспособление для крепления датчиков курса и гирополукомпасов на стенде-качалке:
1 и 5– кронштейн и винты для крепления ГПК-52;
2 – болты для крепления кронштейна к столу; 3 – планка
для крепления гирополукомпаса;
4 – болты для крепления КМ-2

35Стенд – качалка предназначен для проверки ухода гироскопических датчиков курса путем имитации колебаний, возникающих при движении объекта,

Слайд 2836
Стенд ввода угла
1 – шкала точного отсчета; 2 – шкала

грубого отсчета; 3 – корпус; 4 – кабель для подключения

стенда к курсопрокладчику КП – 2М1; 5 – кабель для подключения стенда к координатору аппаратуры ТНА-2

Стенд ввода угла предназначен для имитации поворота машины на определенный угол при проверке следящей системы навигационных приборов.

Стенд ввода пути предназначен для имитации пройденного пути при проверке курсопрокладчика КП-2М и аппаратуры ТНА-2. он обеспечивает ввод пути при условной скорости :60 км/час

Стенд ввода пути

1 – гибкий валик; 2 – крышка; 3 – редуктор;
4 – клеммная колодка;
5 – эксцентричный диск;
6 – предохрани­тель;
7 – импульсный выключатель;
8 – электродвига­тель;
9 – переключатель;
10 – счетчик оборотов;
11 – ящик; 12 – реостат.

36Стенд ввода угла1 – шкала точного отсчета; 2 – шкала грубого отсчета; 3 – корпус; 4 –

Слайд 29Аппаратура для проверки приборов
ночного видения
32

Универсальная контрольно-проверочная аппаратура предназначена

для инструментальной проверки технической исправности приборов инфракрасной техники БТВТ.
Выполняемые

работы:
-проверка и регулировка осветителей;
-проверка блоков питания;
-проверка разрешения и юстировка приборов ночного видения.

Диагностические приборы

прибор для проверки тахометров и спидометров ППТС-2

Прибор для проверки стартер-генераторных установок ППСГ-2-2

Аппаратура для проверки приборов ночного видения 32Универсальная контрольно-проверочная аппаратура предназначена для инструментальной проверки технической исправности приборов инфракрасной

Слайд 3033
Слесарно-монтажный, режущий и измерительный инструмент.
6

1 - рамка ножовочная;

2 – полотно ножовочное; 3 – ножницы ручные для резки

металла; 5 – сверла спиральные; 6 – метчики машинно-ручные для метрической резьбы; 7 – вороток для круглых плашек;
8 – вороток раздвижной универсальный; 9 – плашки круглые для метрической резьбы.

Слесарно-монтажный, режущий инструмент:

33 Слесарно-монтажный, режущий и измерительный инструмент.6 1 - рамка ножовочная; 2 – полотно ножовочное; 3 – ножницы

Слайд 3134
Измерительный инструмент
Слесарно-монтажный, режущий инструмент:
1 - напильники плоские;
2 - напильники трехгранные;
3

– напильники полукруглые; 4 – напильники круглые;
5 – напильник

трехгранный для заточки пил по дереву;
7 – ручки к напильникам в количестве 7шт.

8 – набор щупов №2; 9,10 - штангенциркули; 11,12 – динамометры;
13 – линейка измерительная металлическая; 14 – рулетка;
15 – метр складной металлический; 16 - секундомер.

34Измерительный инструментСлесарно-монтажный, режущий инструмент:1 - напильники плоские;2 - напильники трехгранные;3 – напильники полукруглые; 4 – напильники круглые;

Слайд 32Агрегатные тиски предназначены для крепления электрических машин (электродвигателей, стартеров, генераторов)

при их разборке, сборке и испытании. Агрегатные тиски крепятся справа

на нише ЭСУ вблизи главного щита.

37

Агрегатные тиски

Агрегатные тиски состоят из: - основания (1), - верхней (3) и нижней (2) призм, - кронштейна (6), - винта (4) с рукояткой (5).

Агрегатные тиски предназначены для крепления электрических машин (электродвигателей, стартеров, генераторов) при их разборке, сборке и испытании. Агрегатные

Слайд 33Насос для заправки масла в гидравлические системы стабилизатора предназначен для

заправки масла в гидравлические системы стабилизаторов закрытым способом через заправочное

отверстие пополнительного бака.

38

Насос для заправки масла в гидравлические системы стабилизатора

Насос для заправки масла в гидравлические системы
стабилизаторов:
1 – бачок; 2 – насос РНМ -1;
3 – фильтр; 4 – шланг;
5 – заливная пробка;
6 – сменный наконечник.

Насос для заправки масла в гидравлические системы стабилизатора предназначен для заправки масла в гидравлические системы стабилизаторов закрытым

Слайд 34Клещи ручные КРП-1 предназначены для опрессовки кабельных наконечников и соединительных

гильз при постановке их на алюминиевые провода сечением от 1

до 10 мм2.

39

Клещи ручные КРП-1

Клещи ручные представляют собой систему рычагов и состоят из обоймы (1), в которой размещены матрица (3) и пуансон (2), из рычагов (8, 9) и двух тяг (6). Обойма с помощью осей (7) и тяг связана с рычагами. Фиксация матрицы в рабочем положении осуществляется винтом (4), а предотвращение ее от выпадения при смене гнезда скобой (5)

Клещи ручные КРП-1 предназначены для опрессовки кабельных наконечников и соединительных гильз при постановке их на алюминиевые провода

Слайд 35 Предназначены для обеспечения двухсторонней радиосвязи между мастерской

и другими объектами, как на стоянке, так и в движении,

а также внутренней телефонной связи между членом экипажа, находящимся внутри кузова, и членом экипажа, находящимся в кабине водителя, ведения радиосвязи из кабины водителя на марше.
Они включают в себя:
радиостанцию Р-123 или Р-173;
танковое переговорное устройство Р-124 или Р-174.

40

:

15. Средства связи

Р-123М

Р-173

Предназначены для обеспечения двухсторонней радиосвязи между мастерской и другими объектами, как на стоянке, так

Слайд 3641
Средства защиты от оружия массового поражения
Фильтровентиляционная установка ФВУА-100А-24
Фильтровентиляционная

установка ФВУА-100А-24 предназначена для защиты экипажа и оборудования мастерской от

радиоактивной пыли, отравляющих веществ и бактериальных средств. Она позволяет экипажу мастерской находиться в кузове без средств защиты.

В состав фильтровентиляционной
установки входят:

1 - фильтр-поглотитель;
2 - агрегат установки;
3 - воздуховод с заглушкой;
4 - щит контроля.

3

4

1

2

41 Средства защиты от оружия массового пораженияФильтровентиляционная установка ФВУА-100А-24 Фильтровентиляционная установка ФВУА-100А-24 предназначена для защиты экипажа и

Слайд 3742
Принцип работы установки заключается в следующем: наружный воздух с помощью

электровентилятора (2) протягивается через блок (1) противопыльных кассет, где очищается

от грубодисперсной пыли, а затем подается в фильтр-поглотитель (3), где очищается от отравляющих веществ, бактериальных средств и радиоактивных веществ. Очищенный воздух по воздуховоду (4) направляется внутрь кузова-фургона.

Принцип работы ФВУ – 100А-24

42Принцип работы установки заключается в следующем: наружный воздух с помощью электровентилятора (2) протягивается через блок (1) противопыльных

Слайд 38Радиометр-рентгенометр ДП-5В предназначен для обнаружения и количественного определения бетта-зараженности различных

поверхностей. Он может быть использован также для измерения малых уровней

гамма радиации.
В комплект прибора ДП-5В входят измеритель мощности дозы ДП-5В в футляре, два раздвижных ремня, удлинительная штанга, делитель напряжения для подключения прибора к внешнему источнику постоянного тока напряжением 12 и 24 В, головные телефоны, комплект ЗИП, техническое описание и инструкция по эксплуатации, формуляр и укладочный ящик.

43

Дозиметрический прибор ДП- 5В

Радиометр-рентгенометр ДП-5В предназначен для обнаружения и количественного определения бетта-зараженности различных поверхностей. Он может быть использован также для

Слайд 39 ДК-4 предназначен для проведения дезактивации, дегазации и

дезинфекции мастерской.
В качестве емкости используется 20-л канистра

или резиновая емкость РДР-40.

44

Автомобильный комплект для специальной обработки военной техники ДК-4У.

1 – ящик;  2 – пакет с порошком СФ-2У (СФ-2);  3 - банка полиэтиленовая;  4 – запасные части;  5 – брандспойт;  6 - удлинитель;  7 – ветошь;

8 – щетка;  9 – эжектор;  10 – пружина;  11 – крепежные детали;  12 - рукав жидкостный;  13 – газоотборное устройство;  14 - рукав газожидкостный;  15 – крючок и планка

ДК-4 предназначен для проведения дезактивации, дегазации и дезинфекции мастерской.   В качестве емкости

Слайд 403 учебный вопрос
Хранение и техническое обслуживание МЭС.
45

3 учебный вопросХранение и техническое обслуживание МЭС.45

Слайд 41Хранение мастерской МЭС
Мастерская в случае перерыва ее эксплуатации на срок

более 30 суток подлежит постановке на хранение. При перерыве в

эксплуатации на срок менее года мастерская ставится на кратковременное хранение. Если планируется не эксплуатировать мастерскую более года, она ставится на длительное хранение.
Хранение мастерской заключается в проведении мероприятий по защите шасси автомобиля, кузова и находящихся в нем агрегатов, инструмента, принадлежностей и запасных частей от воздействия окружающей среды, обеспечивающих их содержание в технически исправном состоянии и боевой готовности.
Содержание мастерских в технически исправном состоянии и боевой готовности обеспечивается тщательной подготовкой их к хранению, а также своевременным и качественным техническим обслуживанием при хранении.
На хранение разрешается ставить мастерскую в исправном состоянии и полностью укомплектованную.
Новые мастерские ставятся на хранение после обкатки, проведенной согласно заводской инструкции на шасси автомобиля ЗИЛ-131.

46

Хранение мастерской МЭСМастерская в случае перерыва ее эксплуатации на срок более 30 суток подлежит постановке на хранение.

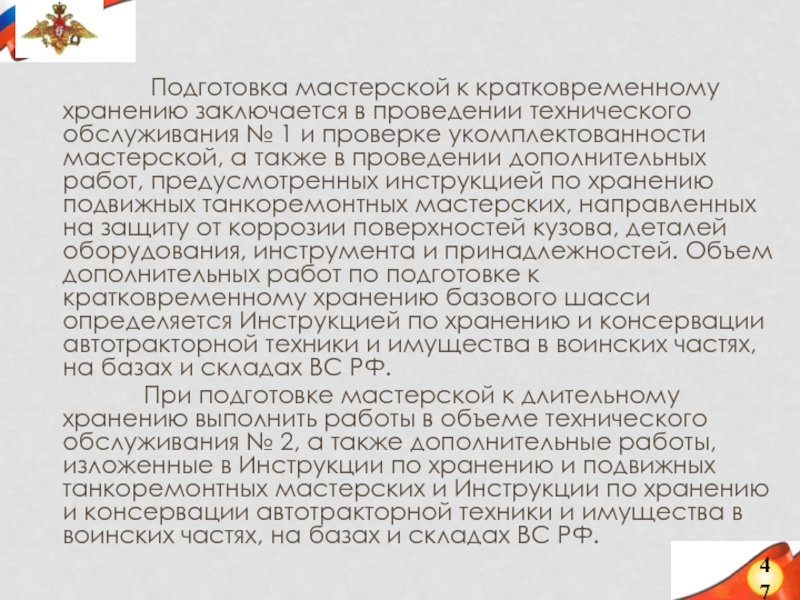

Слайд 42 Подготовка мастерской

к кратковременному хранению заключается в проведении технического обслуживания № 1

и проверке укомплектованности мастерской, а также в проведении дополнительных работ, предусмотренных инструкцией по хранению подвижных танкоремонтных мастерских, направленных на защиту от коррозии поверхностей кузова, деталей оборудования, инструмента и принадлежностей. Объем дополнительных работ по подготовке к кратковременному хранению базового шасси определяется Инструкцией по хранению и консервации автотракторной техники и имущества в воинских частях, на базах и складах ВС РФ.
При подготовке мастерской к длительному хранению выполнить работы в объеме технического обслуживания № 2, а также дополнительные работы, изложенные в Инструкции по хранению и подвижных танкоремонтных мастерских и Инструкции по хранению и консервации автотракторной техники и имущества в воинских частях, на базах и складах ВС РФ.

47

Подготовка мастерской к кратковременному хранению заключается в проведении технического

Слайд 43Мастерская может храниться на открытой площадке, под навесом или в

хранилище.
Место хранения мастерской должно обеспечивать:
удобство размещения и полную сохранность мастерской

независимо от погодных условий и срока хранения;
удобство технического обслуживания;
пожарную безопасность;
надежную охрану.
При хранении мастерских применяются два способа их консервации:
консервация с герметизацией кузова или мастерской в целом с использованием влагопоглотителей;
консервация без герметизации.
Герметизация мастерских производится методами «заклейка» или «чехол», которые применяются при хранении мастерских в течение трех месяцев и более. Порядок выполнения работ при герметизации, а также особенности хранения герметизированных мастерских изложены в Инструкции по хранению подвижных танкоремонтных мастерских.

48

Мастерская может храниться на открытой площадке, под навесом или в хранилище.Место хранения мастерской должно обеспечивать:удобство размещения и

Слайд 4449
В формуляре мастерской, поставленной на

хранение, ведется соответствующая запись с указанием вида технического обслуживания, даты

и номера приказа о постановке мастерской на хранение. Мастерская, находящаяся на хранении, должна поддерживаться в боевой готовности, что достигается своевременным качественным ее обслуживанием. Для мастерской, находящейся на хранении, предусматриваются следующие виды технического обслуживания: текущее техническое обслуживание; годовое техническое обслуживание; переконсервация; контрольный пробег.
49         В формуляре мастерской, поставленной на хранение, ведется соответствующая

Слайд 45Эксплуатация мастерской МЭС должна осуществляться в соответствии с требованиями, изложенными

в соответствующих разделах Технического описания и инструкции по эксплуатации и

инструкциях по эксплуатации составных частей мастерской.
Данные о времени работы шасси, электросиловой установки, отопительно-вентиляционной и фильтровентиляционной установок, а также по обслуживанию и ремонту оборудования мастерской должны заноситься в соответствующие разделы формуляра мастерской МЭС.

50

Объем работ при каждом из предусмотренных видов технического обслуживания определяется Инструкцией по хранению подвижных танкоремонтных мастерских. О проведенных работах по обслуживанию мастерской при длительном хранении делается запись в карточке мастерской. Снятие мастерской с хранения объявляется приказом по части. При снятии мастерской с хранения должны быть выполнены работы, предусмотренные Инструкцией по хранению подвижных танкоремонтных мастерских. О снятии мастерской с хранения делается отметка в формуляре мастерской.

Эксплуатация мастерской МЭС должна осуществляться в соответствии с требованиями, изложенными в соответствующих разделах Технического описания и инструкции

Слайд 46Особое внимание обращать на исправность резиновых уплотнений в окнах, дверях

и дверках люков кузова. При закрывании входной двери и дверок

люков кузова следить за тем, чтобы они запирались на верхние и нижние защелки.
В период обкатки мастерской до 1000 км гайки стремянок крепления кузова к шасси, гайки и болты крепления оборудования подтягивать через 100 - 120 км пробега, а в дальнейшем – по мере необходимости.

51

Перед началом эксплуатации мастерской экипаж обязан
проверить ее комплектность и надежность крепления кузова на шасси, агрегатов, узлов и комплектующих изделий и при необходимости подтянуть все крепления.
В процессе эксплуатации мастерской следить за исправностью всего оборудования, узлов кузова и надежностью их хранения. Трущиеся поверхности периодически смазывать.
Все оборудование мастерской всегда должно быть вычищено, подкрашено, установлено на свои места и надежно закреплено. Все обнаруженные в процессе эксплуатации неисправности своевременно устранять.

Особое внимание обращать на исправность резиновых уплотнений в окнах, дверях и дверках люков кузова. При закрывании входной

Слайд 47 Техническое обслуживание мастерской заключается в

своевременном, полном и качественном выполнении смазочных, крепежных, регулировочных и ремонтных

работ по шасси автомобиля, кузову, оборудованию, приборам и инструменту.
Для мастерской МЭС предусмотрены следующие виды технического обслуживания:
контрольный осмотр (перед началом работы);
ежедневное техническое обслуживание (после работы);
техническое обслуживание № 1 (через 25 - 30 ч работы);
техническое обслуживание № 2 (через 50 - 60 ч работы).
Обслуживание шасси производится по срокам и в объеме, предусмотренным Инструкцией по эксплуатации автомобиля ЗИЛ-131.

52

Техническое обслуживание МЭС

Техническое обслуживание мастерской заключается в своевременном, полном и качественном выполнении смазочных, крепежных,

Слайд 4853
Объем работ по обслуживанию кузова при контрольном осмотре включает проверку

крепления кузова на шасси, крепления запасного колеса, дверей и люков

кузова, открывающихся окон, трапа, брызговиков, подкузовных багажных ящиков, отопителя, ФВУ и другого оборудования. При других видах обслуживания дополнительно производятся мойка (разрешается мойка только водой) и чистка кузова, а также смазка солидолом замков, петель, защелок и шарнирных соединений крепления запасного колеса. Не реже одного раза в шесть месяцев производить контрольную проверку кузова на герметичность, которая должна обеспечивать подпор внутри кузова величиной 25 мм вод.ст. при подаче воздуха не более 5 куб.м в час на 1 куб.м объема кузова.
53Объем работ по обслуживанию кузова при контрольном осмотре включает проверку крепления кузова на шасси, крепления запасного колеса,

Слайд 4954
Практически уровень герметизации проверяется путем включения фильтровентиляционной установки при

закрытых дверях, окнах, люках и снятия показаний по тягонапоромеру контрольного

щитка ФВУА-100Н-12, которые должны быть не менее 25 мм вод.ст. Места утечки воздуха из кузова определяются визуально с помощью дыма или по отклонению пламени стеариновой свечки. В обнаруженных местах нарушения герметичности кузова закладывается уплотнительная замазка У20А ТУ 38-10535-74 или приклеивается губчатая резина определенного профиля.
Техническое обслуживание оборудования мастерской должно производиться по срокам и в объеме в соответствии с указаниями, и изложенными при описании устройства и правил эксплуатации оборудования мастерской МЭС.
54 Практически уровень герметизации проверяется путем включения фильтровентиляционной установки при закрытых дверях, окнах, люках и снятия показаний

Слайд 5055
Спасибо за внимание!

55Спасибо за  внимание!

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
