Слайд 1Санкт-Петербургский университет МВД России
Раздел: «Основы применения специальной техники и информатики
в профессиональной деятельности сотрудника полиции»
Обсуждена на заседании кафедры организации работы
полиции, протокол №11 от 03.03.2015г.
Разработал: старший преподаватель подполковник полиции В.И. Селезнев
Слайд 2
СИСТЕМЫ
ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ
ТЕМА 2.2:

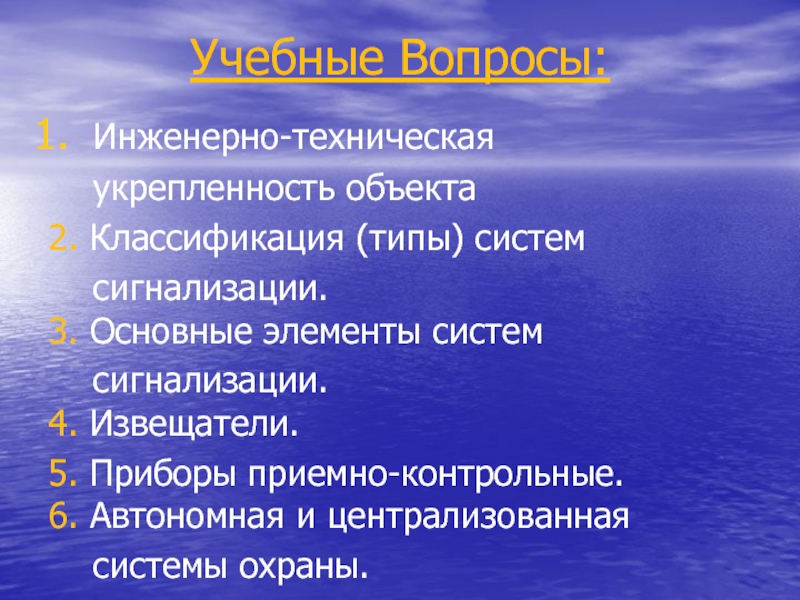

Слайд 3Учебные Вопросы:
Инженерно-техническая
укрепленность объекта
2. Классификация (типы) систем
сигнализации.
3. Основные элементы систем
сигнализации.
4. Извещатели.
5. Приборы приемно-контрольные.
6. Автономная и централизованная
системы охраны.

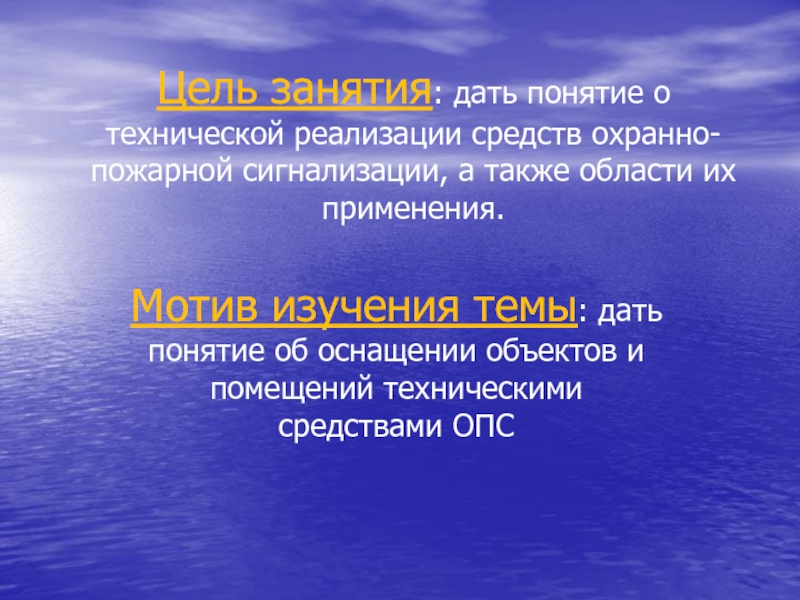

Слайд 4Цель занятия: дать понятие о технической реализации средств охранно-пожарной сигнализации,
а также области их применения.
Мотив изучения темы: дать понятие
об оснащении объектов и помещений техническими средствами ОПС

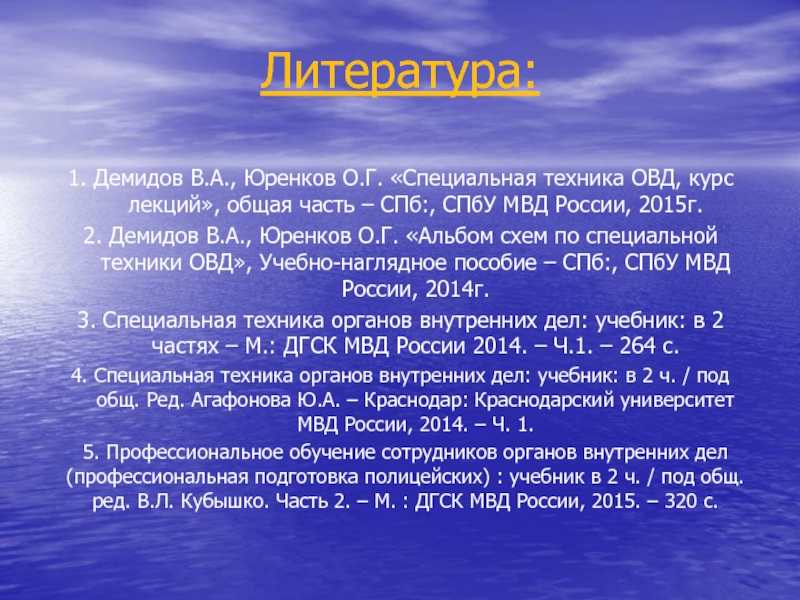

Слайд 5Литература:
1. Демидов В.А., Юренков О.Г. «Специальная техника ОВД, курс лекций»,
общая часть – СПб:, СПбУ МВД России, 2015г.
2. Демидов В.А.,
Юренков О.Г. «Альбом схем по специальной техники ОВД», Учебно-наглядное пособие – СПб:, СПбУ МВД России, 2014г.
3. Специальная техника органов внутренних дел: учебник: в 2 частях – М.: ДГСК МВД России 2014. – Ч.1. – 264 с.
4. Специальная техника органов внутренних дел: учебник: в 2 ч. / под общ. Ред. Агафонова Ю.А. – Краснодар: Краснодарский университет МВД России, 2014. – Ч. 1.
5. Профессиональное обучение сотрудников органов внутренних дел (профессиональная подготовка полицейских) : учебник в 2 ч. / под общ. ред. В.Л. Кубышко. Часть 2. – М. : ДГСК МВД России, 2015. – 320 с.

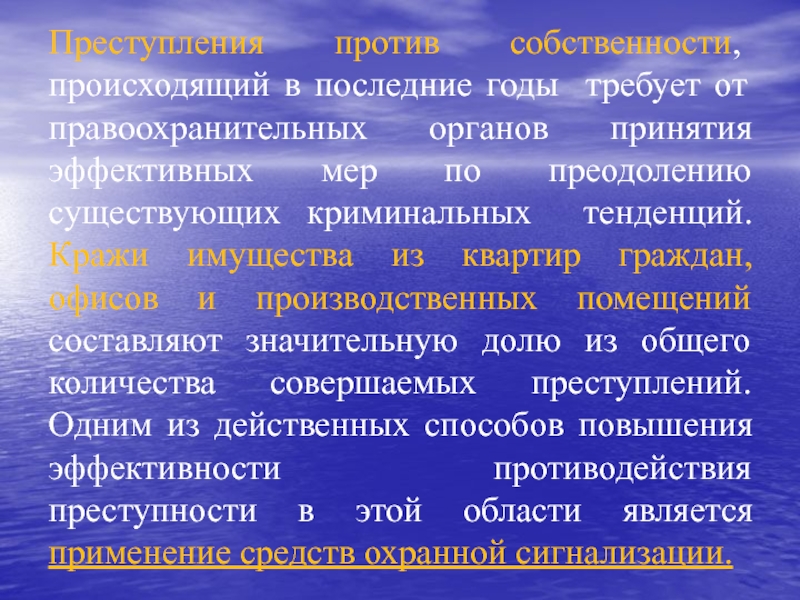

Слайд 6Преступления против собственности, происходящий в последние годы требует от правоохранительных
органов принятия эффективных мер по преодолению существующих криминальных тенденций. Кражи
имущества из квартир граждан, офисов и производственных помещений составляют значительную долю из общего количества совершаемых преступлений. Одним из действенных способов повышения эффективности противодействия преступности в этой области является применение средств охранной сигнализации.
Слайд 7
Перед оборудованием объектов техническими средствами охранной или охранно-пожарной сигнализации необходимо
обеспечить их Инженерно-техническую укрепленность.
Слайд 8
Инженерно-техническая укрепленность охраняемого объекта:
это совокупность мероприятий, направленных на усиление конструктивных
элементов зданий и помещений, а также ограждений объекта для предотвращения
проникновения в охраняемую зону.

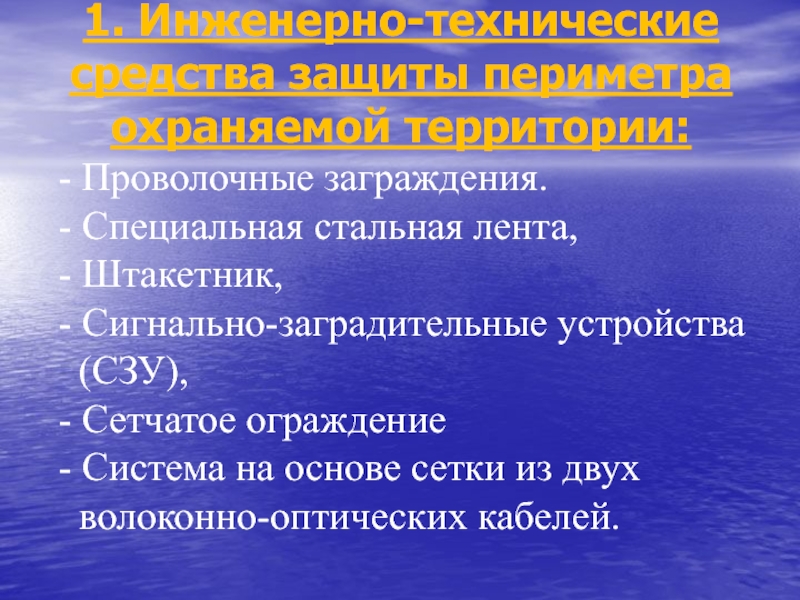

Слайд 91. Инженерно-технические средства защиты периметра охраняемой территории:
- Проволочные заграждения.
- Специальная стальная лента,
- Штакетник,
- Сигнально-заградительные устройства
(СЗУ),
- Сетчатое ограждение
- Система на основе сетки из двух
волоконно-оптических кабелей.

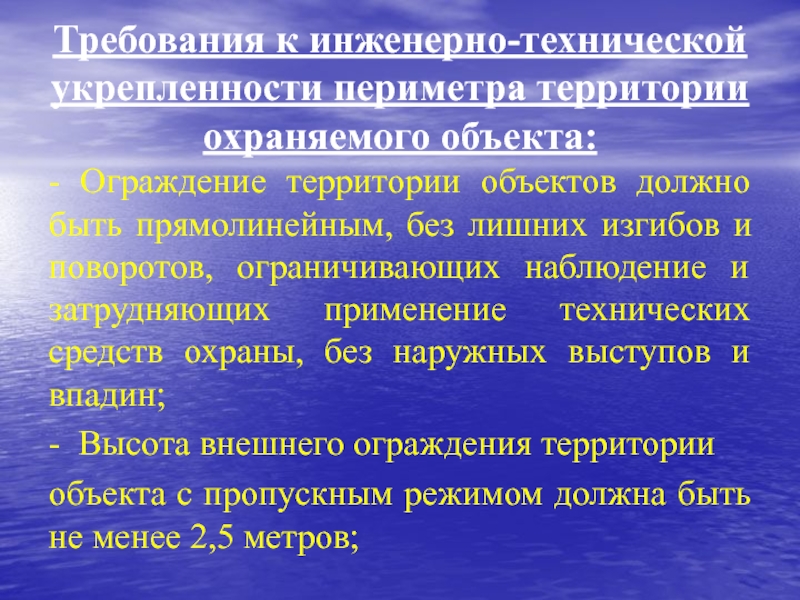

Слайд 10Требования к инженерно-технической укрепленности периметра территории охраняемого объекта:
- Ограждение территории
объектов должно быть прямолинейным, без лишних изгибов и поворотов, ограничивающих
наблюдение и затрудняющих применение технических средств охраны, без наружных выступов и впадин;
- Высота внешнего ограждения территории
объекта с пропускным режимом должна быть не менее 2,5 метров;
Слайд 11Требования к инженерно-технической укрепленности периметра территории охраняемого объекта:
- для усиления
охраны отдельных категорий объектов следует устанавливать по верхнему краю внешнего
ограждения “козырек” из 3 - 4 рядов колючей проволоки (одного ряда колючей ленты);
- внешнее ограждение не должно иметь лазов, проломов и других повреждений, а также незапираемых дверей, ворот, калиток и т.д.;

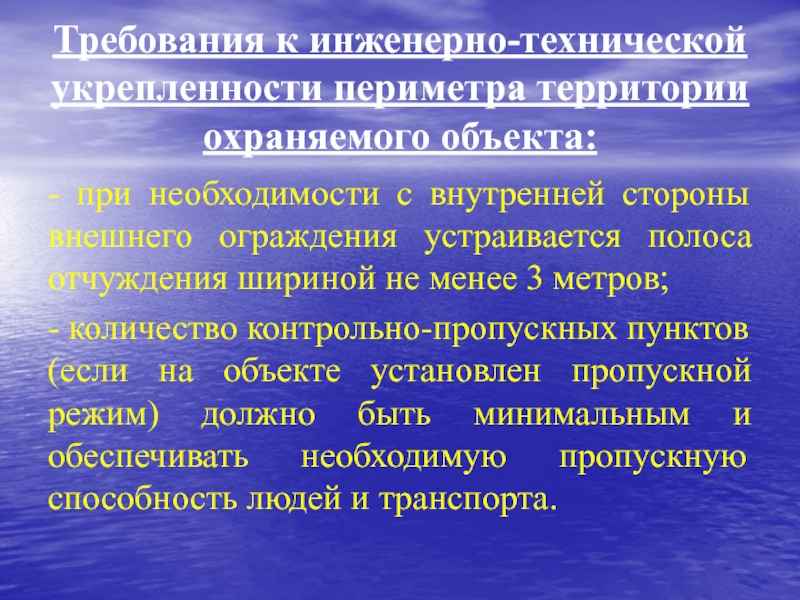

Слайд 12Требования к инженерно-технической укрепленности периметра территории охраняемого объекта:
- при необходимости
с внутренней стороны внешнего ограждения устраивается полоса отчуждения шириной не
менее 3 метров;
- количество контрольно-пропускных пунктов (если на объекте установлен пропускной режим) должно быть минимальным и обеспечивать необходимую пропускную способность людей и транспорта.

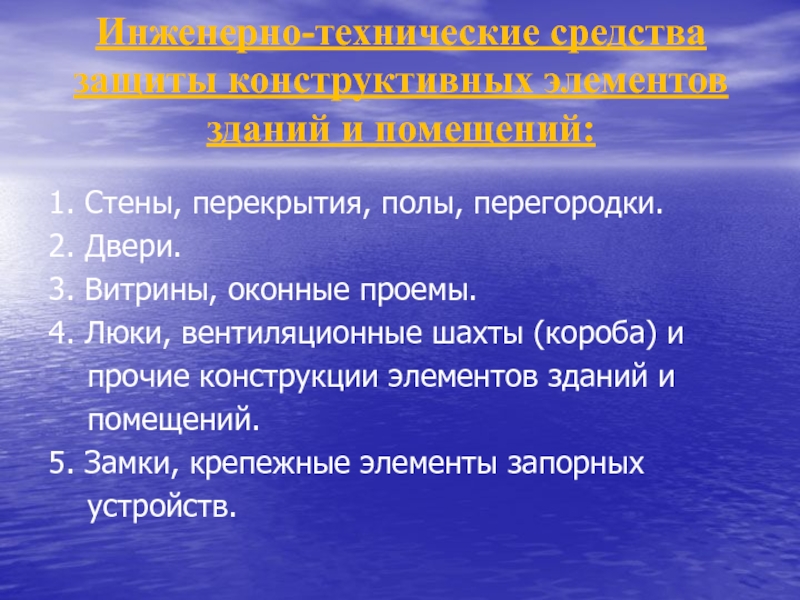

Слайд 13Инженерно-технические средства защиты конструктивных элементов зданий и помещений:
1. Стены, перекрытия,
полы, перегородки.
2. Двери.
3. Витрины, оконные проемы.
4. Люки, вентиляционные шахты (короба)
и
прочие конструкции элементов зданий и
помещений.
5. Замки, крепежные элементы запорных
устройств.

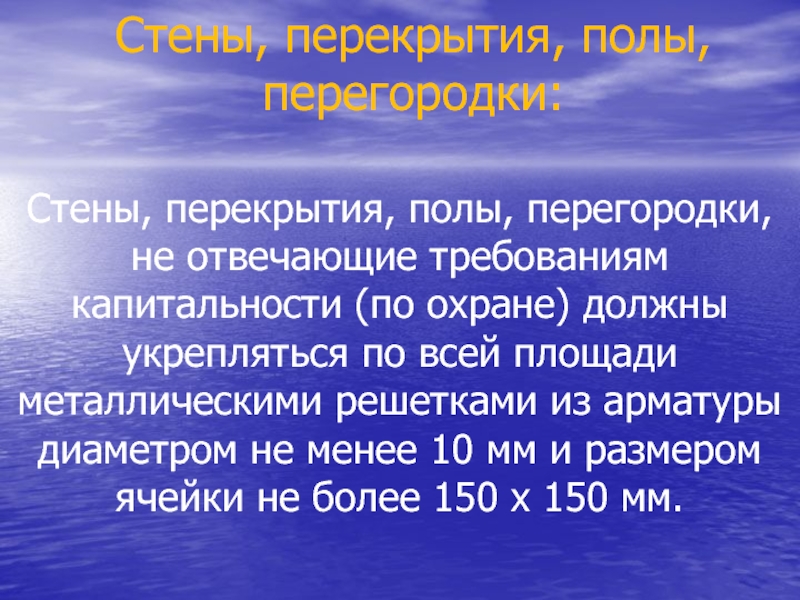

Слайд 14Стены, перекрытия, полы, перегородки:
Стены, перекрытия, полы, перегородки, не отвечающие требованиям
капитальности (по охране) должны укрепляться по всей площади металлическими решетками
из арматуры диаметром не менее 10 мм и размером ячейки не более 150 х 150 мм.

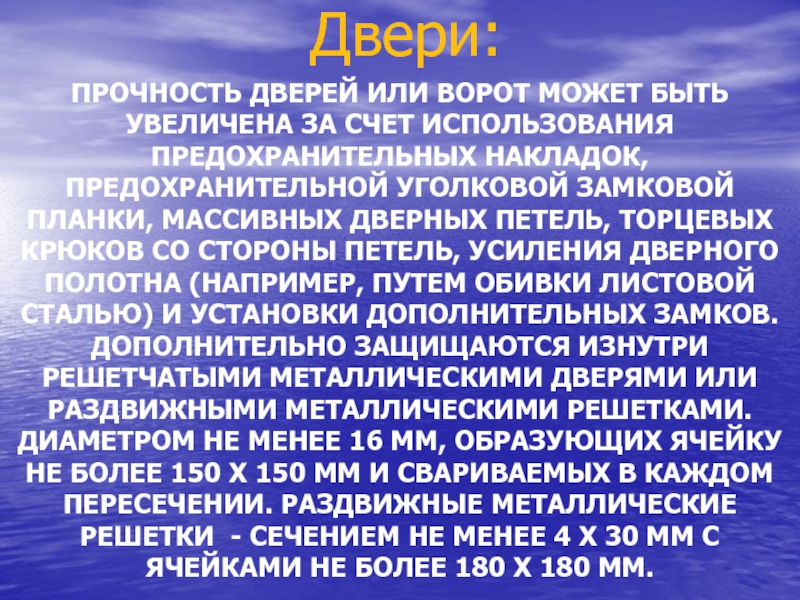

Слайд 15Прочность дверей или ворот может быть увеличена за счет использования
предохранительных накладок, предохранительной уголковой замковой планки, массивных дверных петель, торцевых
крюков со стороны петель, усиления дверного полотна (например, путем обивки листовой сталью) и установки дополнительных замков.
дополнительно защищаются изнутри решетчатыми металлическими дверями или раздвижными металлическими решетками. диаметром не менее 16 мм, образующих ячейку не более 150 х 150 мм и свариваемых в каждом пересечении. Раздвижные металлические решетки - сечением не менее 4 х 30 мм с ячейками не более 180 х 180 мм.
Двери:
Слайд 16

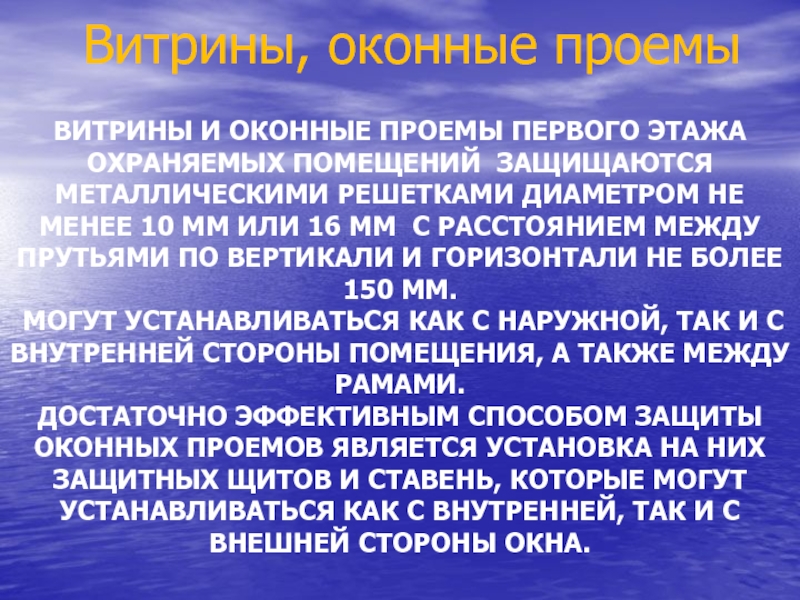

Витрины и оконные проемы первого этажа охраняемых помещений защищаются металлическими
решетками диаметром не менее 10 мм или 16 мм с
расстоянием между прутьями по вертикали и горизонтали не более 150 мм.
могут устанавливаться как с наружной, так и с внутренней стороны помещения, а также между рамами.
Достаточно эффективным способом защиты оконных проемов является установка на них защитных щитов и ставень, которые могут устанавливаться как с внутренней, так и с внешней стороны окна.
Витрины, оконные проемы
Слайд 17

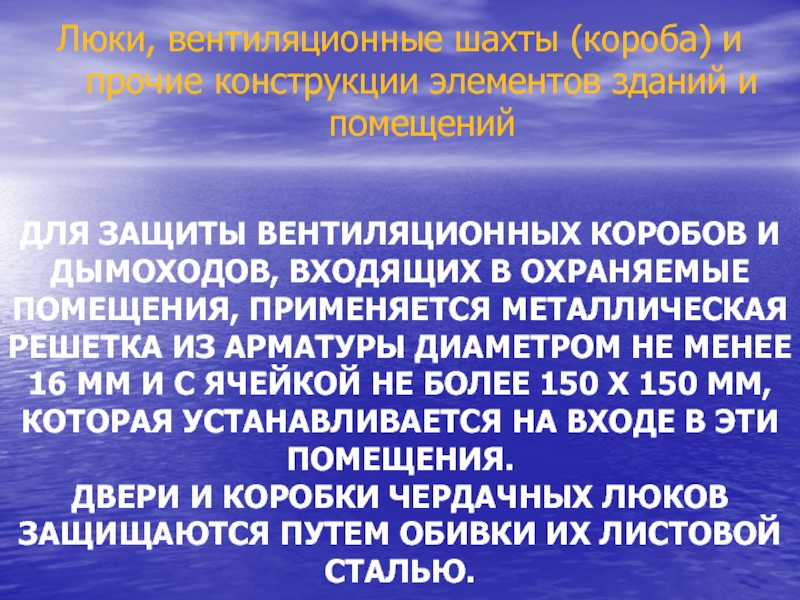

Для защиты вентиляционных коробов и дымоходов, входящих в охраняемые помещения,
применяется металлическая решетка из арматуры диаметром не менее 16 мм
и с ячейкой не более 150 х 150 мм, которая устанавливается на входе в эти помещения.
Двери и коробки чердачных люков защищаются путем обивки их листовой сталью.
Люки, вентиляционные шахты (короба) и
прочие конструкции элементов зданий и
помещений

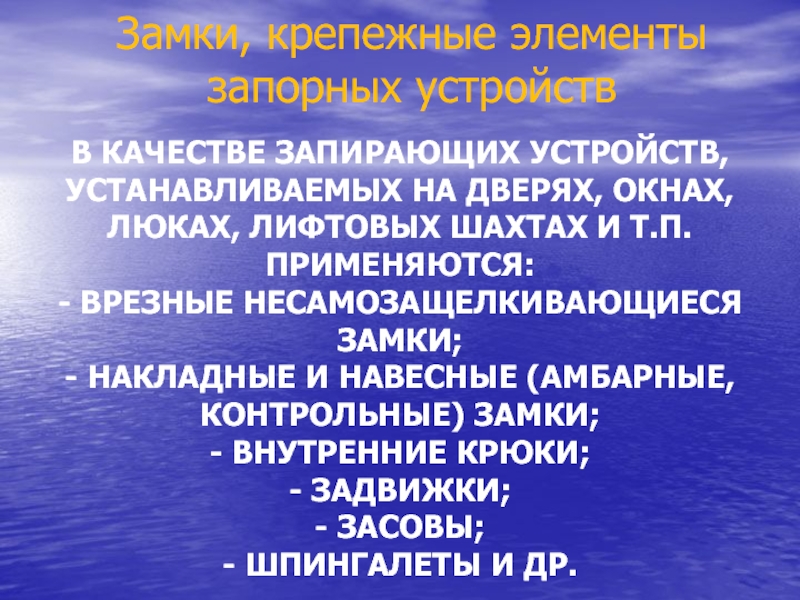

Слайд 18В качестве запирающих устройств, устанавливаемых на дверях, окнах, люках, лифтовых
шахтах и т.п. применяются:
- врезные несамозащелкивающиеся замки;
- накладные и навесные
(амбарные, контрольные) замки;
- внутренние крюки;
- задвижки;
- засовы;
- шпингалеты и др.
Замки, крепежные элементы запорных устройств
Слайд 19
предназначены для получения информации о состоянии контролируемых параметров на охраняемом
объекте, преобразования, передачи, хранения, отображения этой информации в виде, удобной
для восприятия человеком

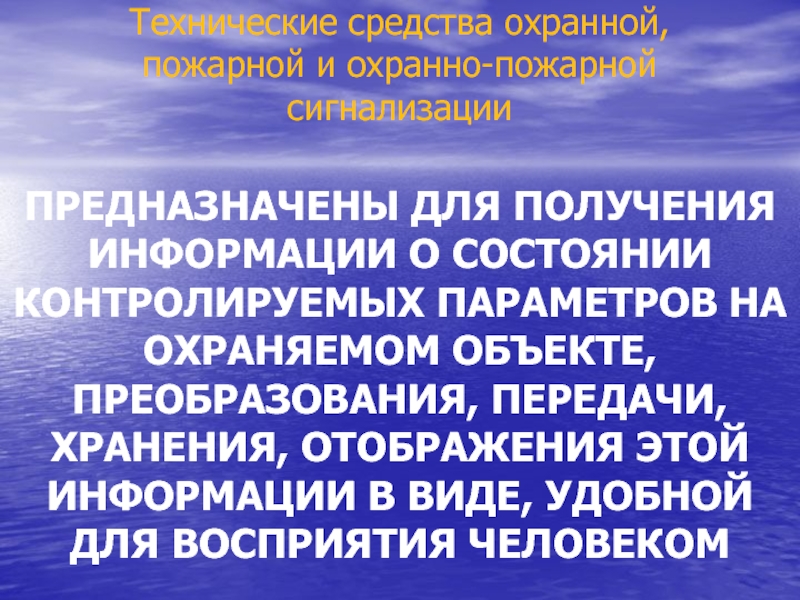

Технические средства охранной, пожарной и охранно-пожарной сигнализации
Слайд 20

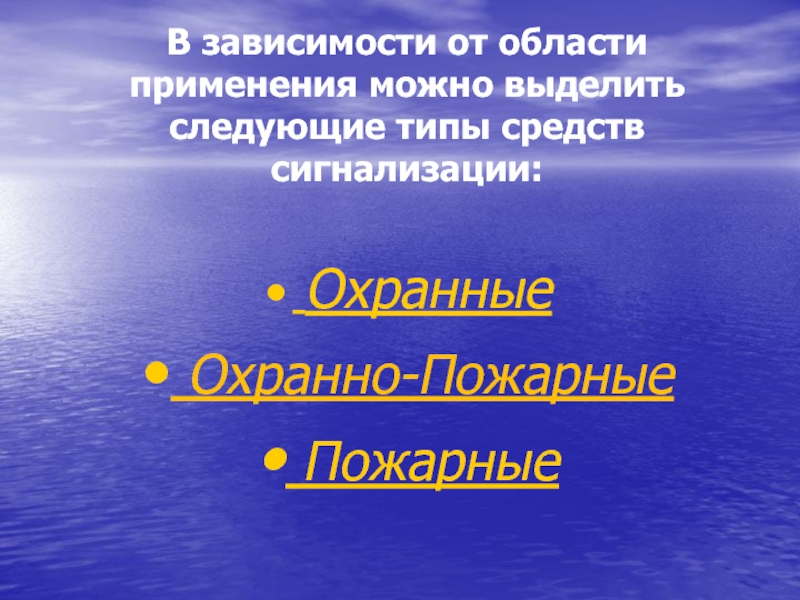

В зависимости от области применения можно выделить следующие типы средств
сигнализации:
Охранные
Охранно-Пожарные
Пожарные
Слайд 21
автономную сигнализацию
централизованную сигнализацию
солидарную сигнализацию
тревожную сигнализацию

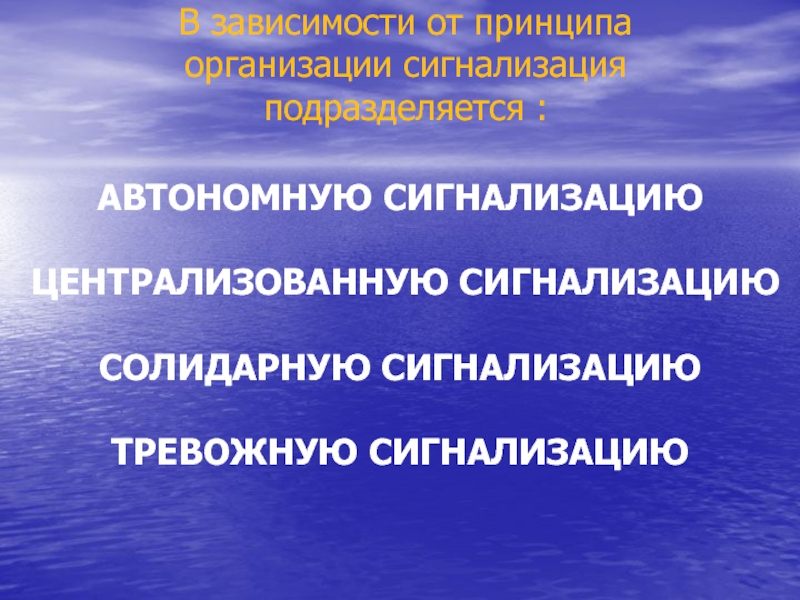

В зависимости от принципа организации
сигнализация подразделяется :
Слайд 22

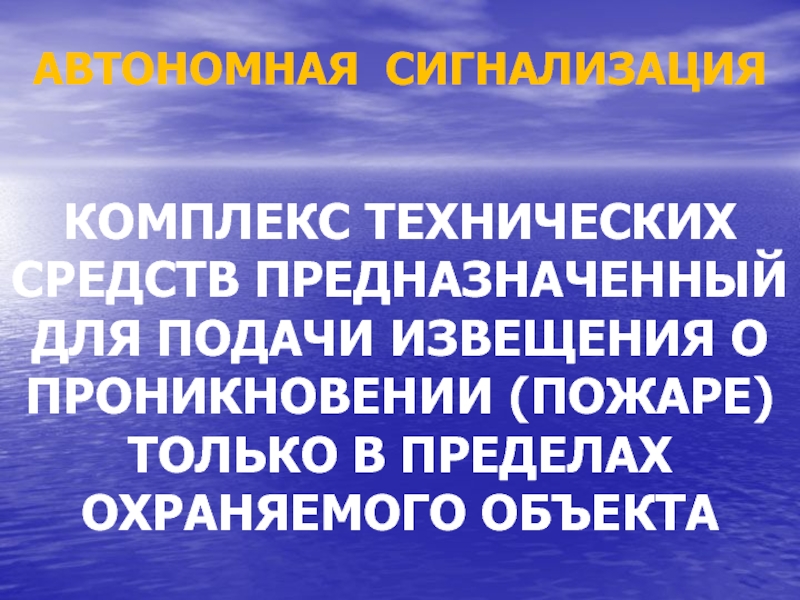

комплекс технических средств предназначенный для подачи извещения о проникновении (пожаре)
только в пределах охраняемого объекта
АВТОНОМНАЯ СИГНАЛИЗАЦИЯ
Слайд 23

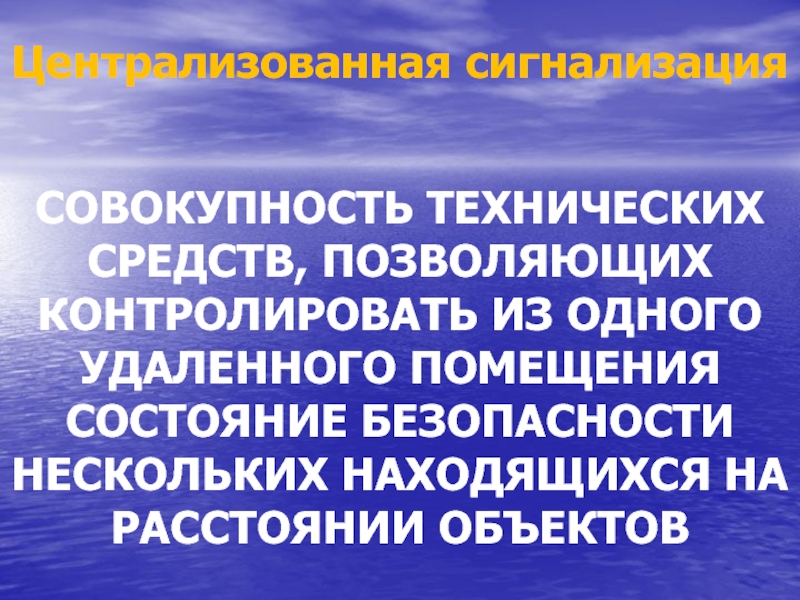

совокупность технических средств, позволяющих контролировать из одного удаленного помещения состояние
безопасности нескольких находящихся на расстоянии объектов
Централизованная сигнализация

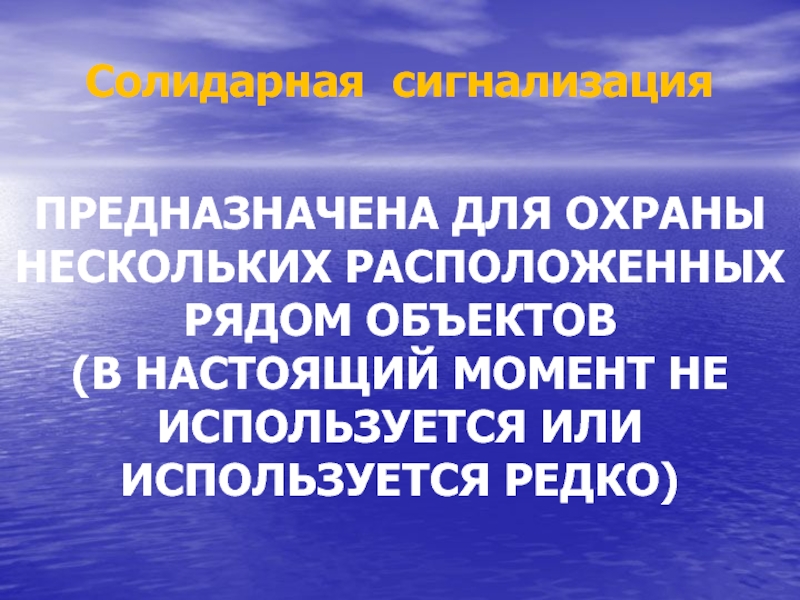

Слайд 24
предназначена для охраны нескольких расположенных рядом объектов
(в настоящий момент
не используется или используется редко)
Солидарная сигнализация

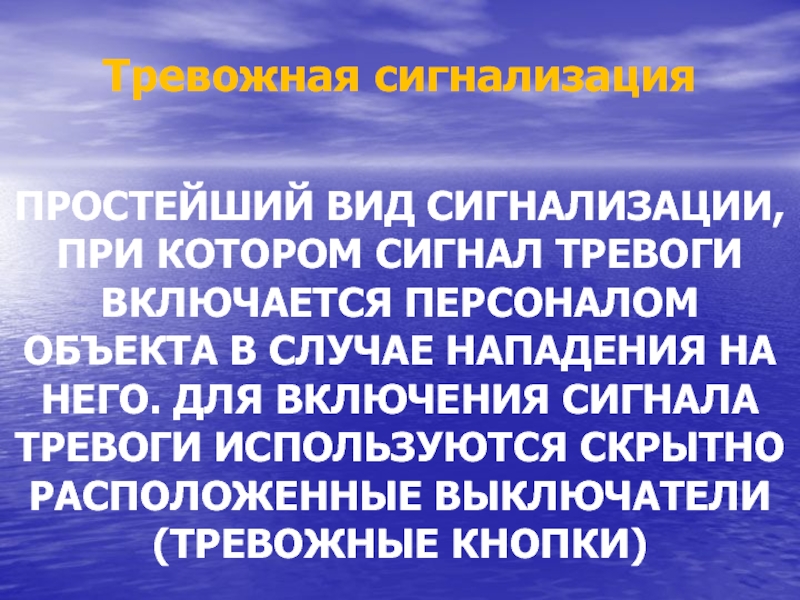

Слайд 25

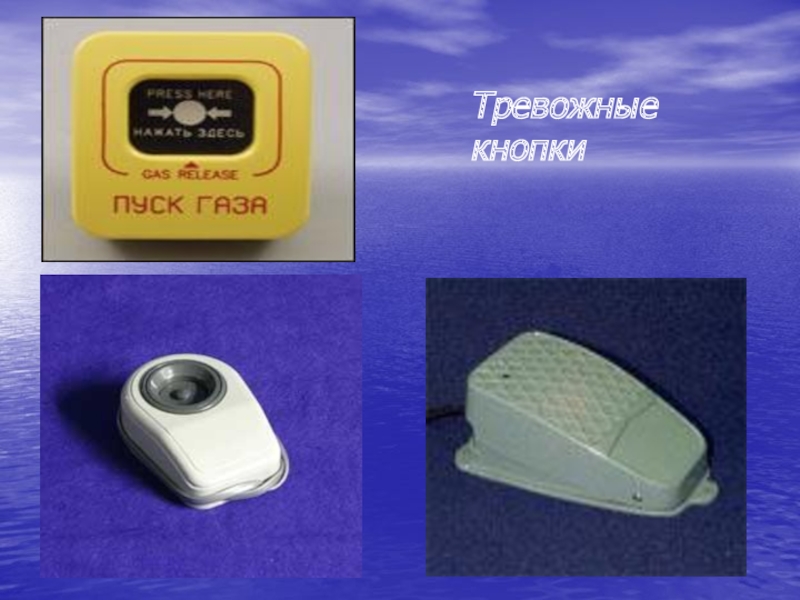

простейший вид сигнализации, при котором сигнал тревоги включается персоналом объекта
в случае нападения на него. Для включения сигнала тревоги используются
скрытно расположенные выключатели (тревожные кнопки)
Тревожная сигнализация

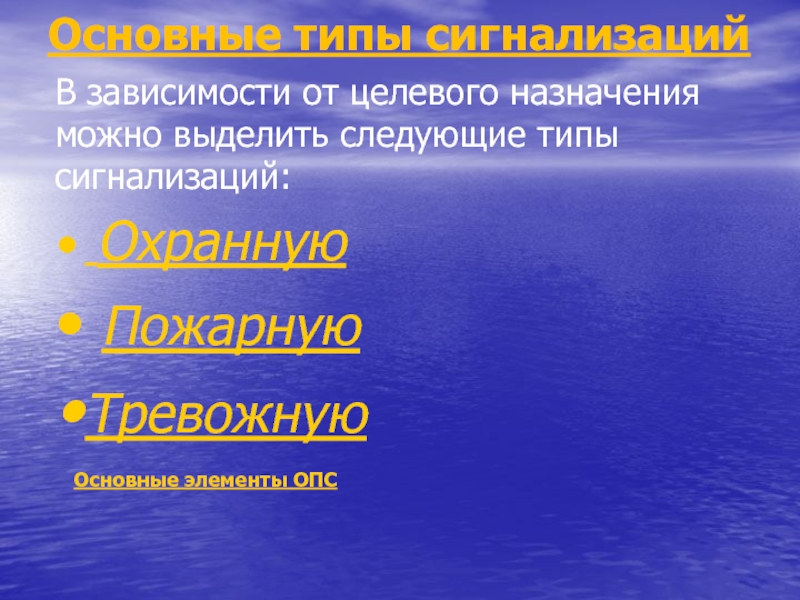

Слайд 26Основные типы сигнализаций
В зависимости от целевого назначения можно выделить следующие
типы сигнализаций:
Охранную
Пожарную
Тревожную

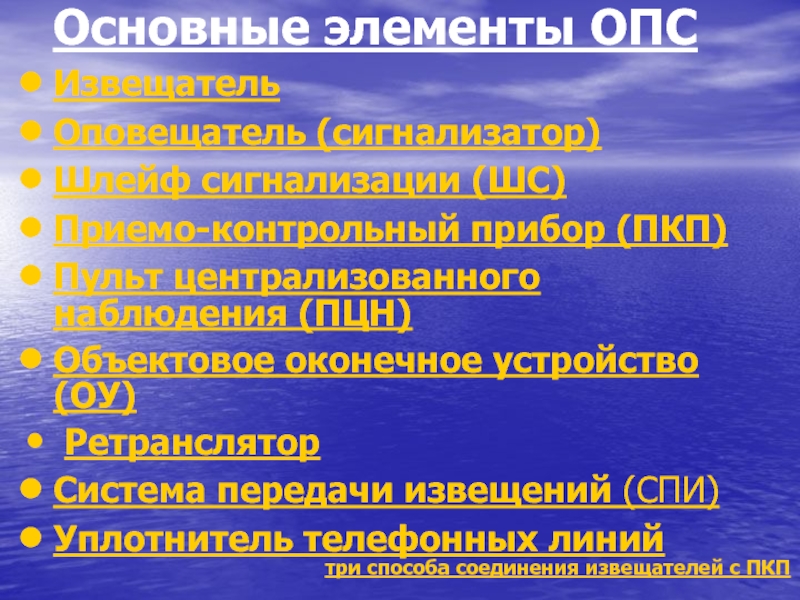

Основные элементы ОПС
Слайд 27Охранная сигнализация

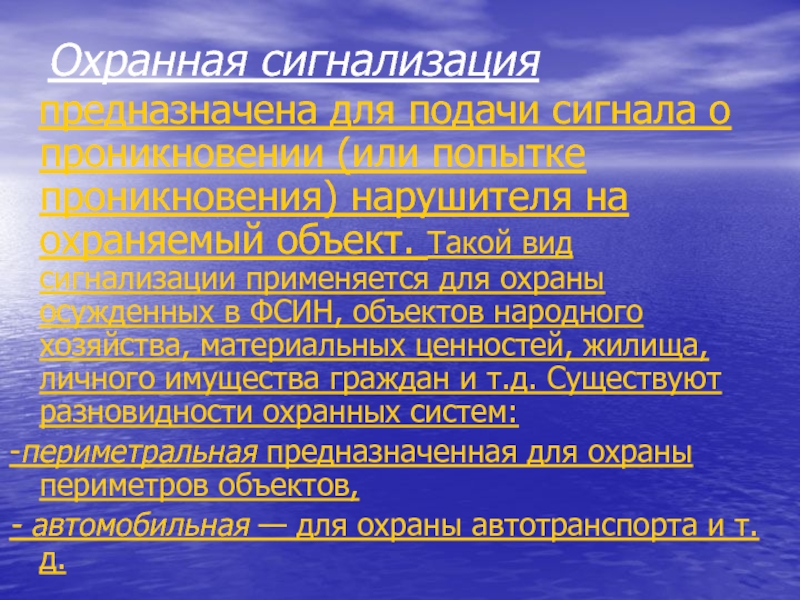

предназначена для подачи сигнала о проникновении
(или попытке проникновения) нарушителя на охраняемый объект. Такой вид сигнализации
применяется для охраны осужденных в ФСИН, объектов народного хозяйства, материальных ценностей, жилища, личного имущества граждан и т.д. Существуют разновидности охранных систем:
-периметральная предназначенная для охраны периметров объектов,
- автомобильная — для охраны автотранспорта и т.д.

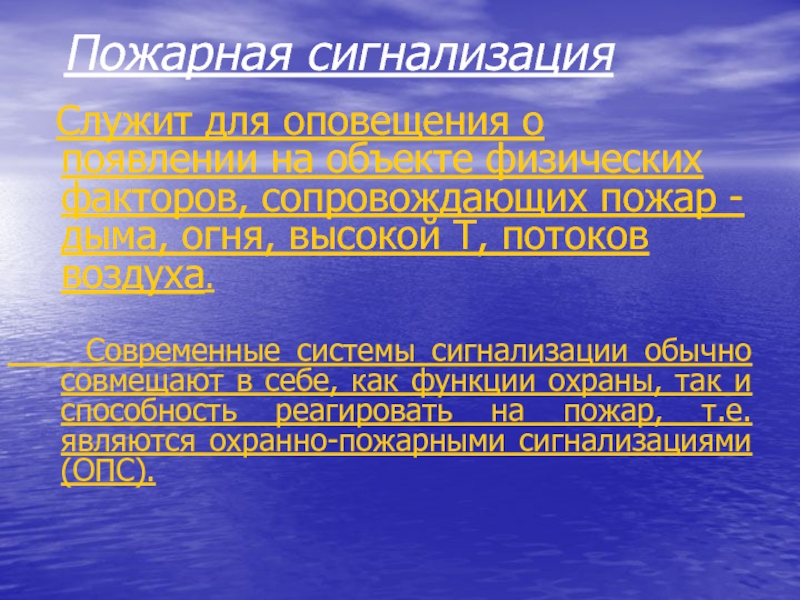

Слайд 28 Пожарная сигнализация
Служит для оповещения о
появлении на объекте физических факторов, сопровождающих пожар -дыма, огня, высокой
Т, потоков воздуха.
Современные системы сигнализации обычно совмещают в себе, как функции охраны, так и способность реагировать на пожар, т.е. являются охранно-пожарными сигнализациями (ОПС).

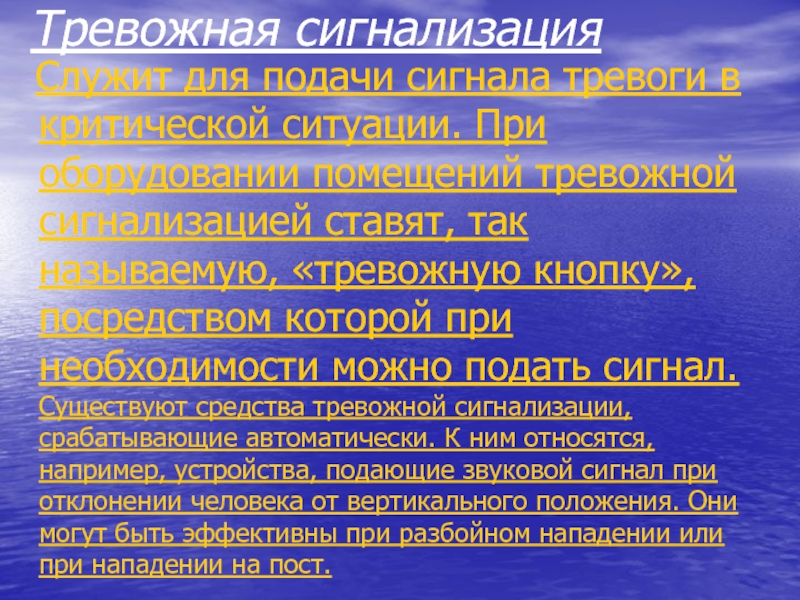

Слайд 29 Тревожная сигнализация
Служит для подачи сигнала
тревоги в критической ситуации. При оборудовании помещений тревожной сигнализацией ставят,
так называемую, «тревожную кнопку», посредством которой при необходимости можно подать сигнал. Существуют средства тревожной сигнализации, срабатывающие автоматически. К ним относятся, например, устройства, подающие звуковой сигнал при отклонении человека от вертикального положения. Они могут быть эффективны при разбойном нападении или при нападении на пост.
Слайд 30Основные элементы ОПС
Извещатель
Оповещатель (сигнализатор)
Шлейф сигнализации (ШС)
Приемо-контрольный прибор
(ПКП)
Пульт централизованного наблюдения (ПЦН)
Объектовое оконечное устройство (ОУ)
Ретранслятор
Система передачи извещений (СПИ)
Уплотнитель телефонных линий
три способа соединения извещателей с ПКП

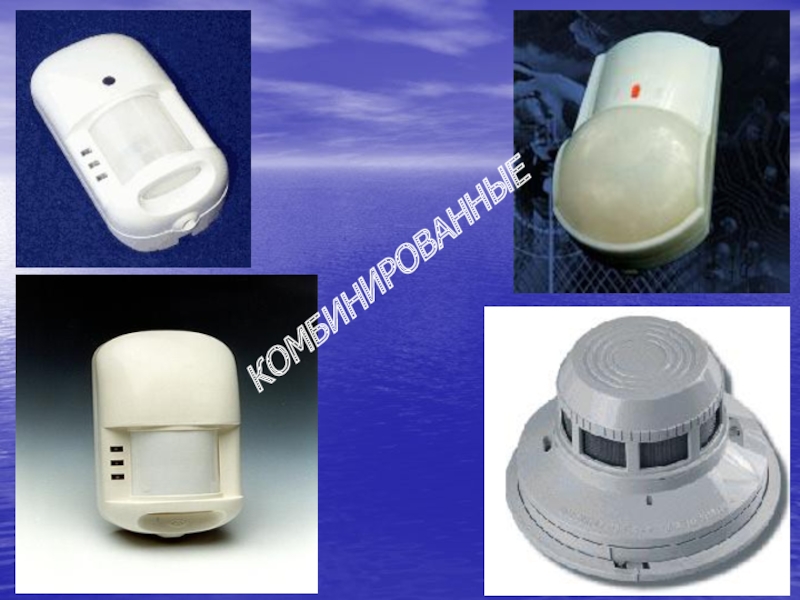

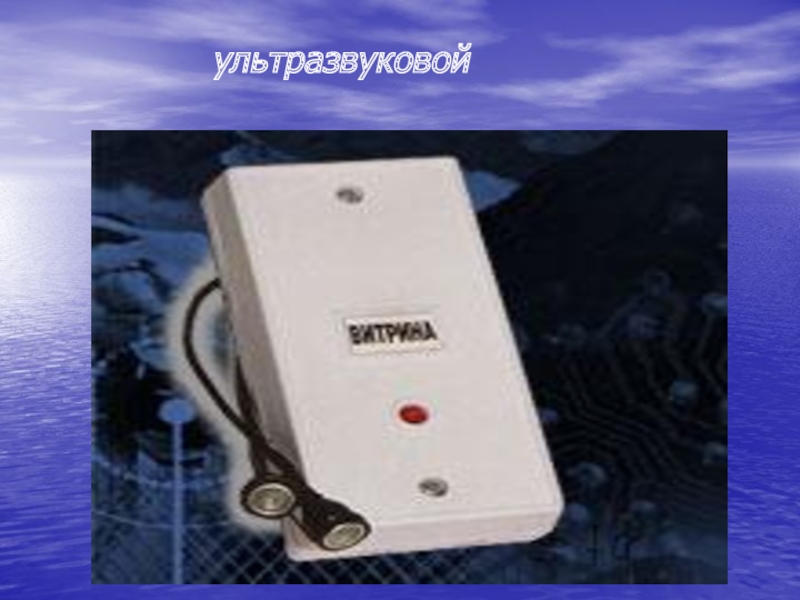

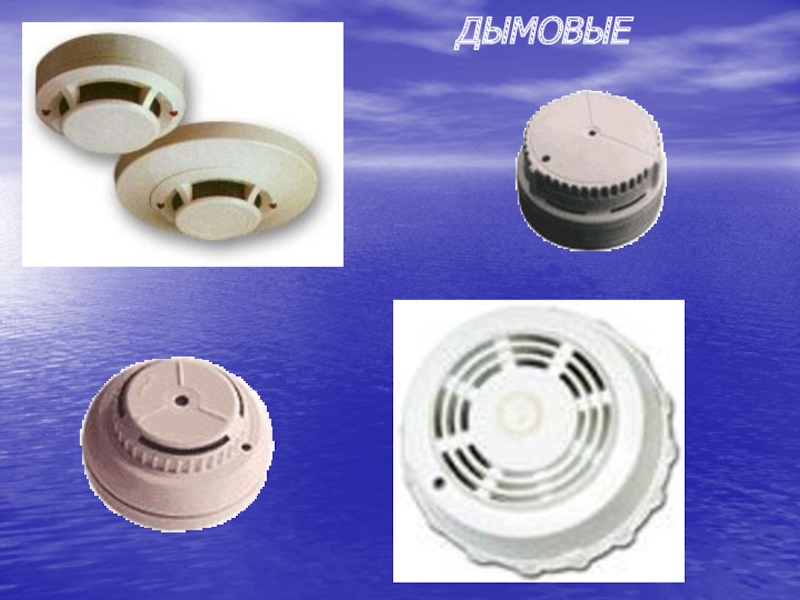

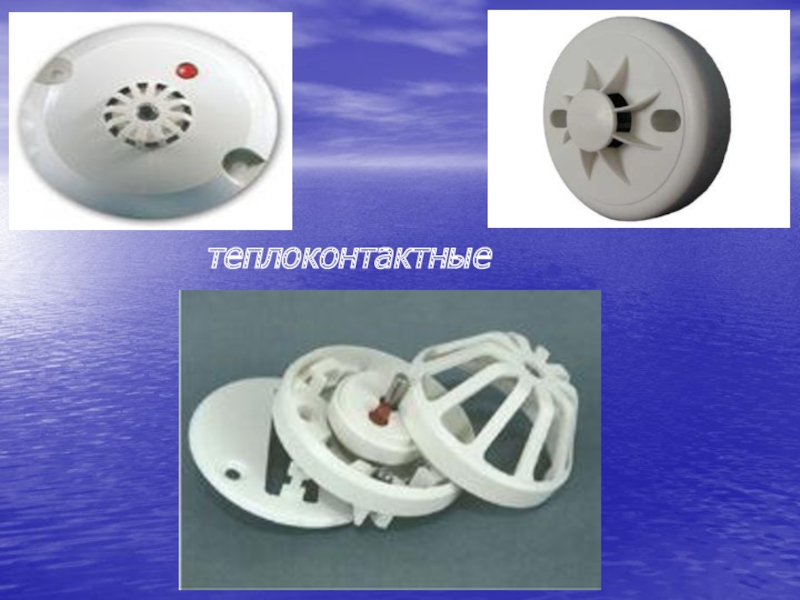

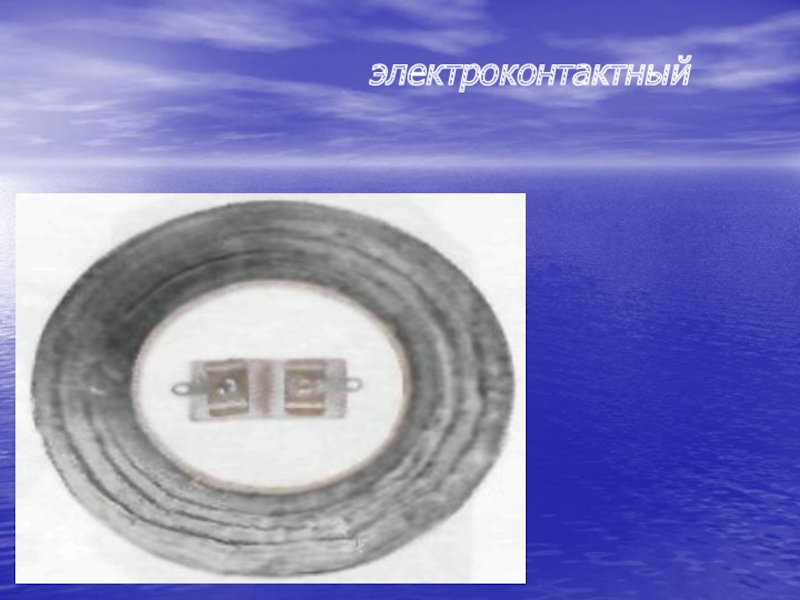

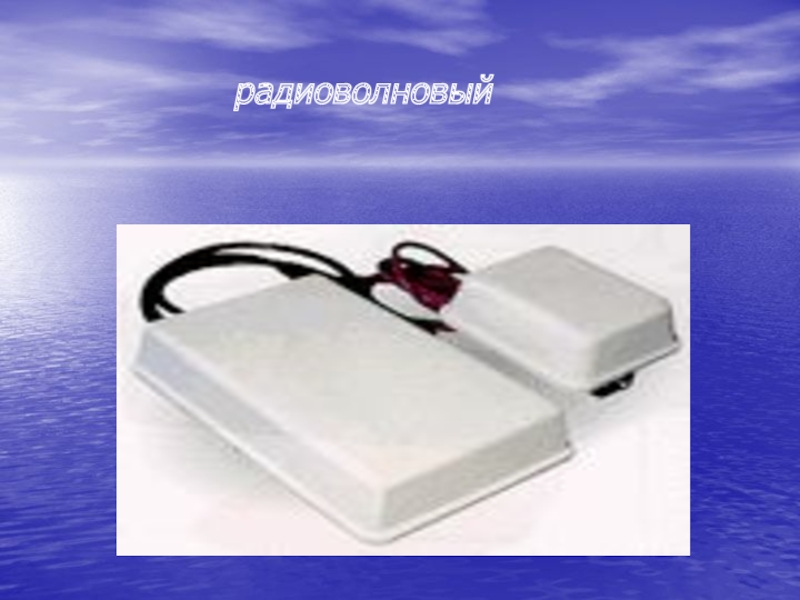

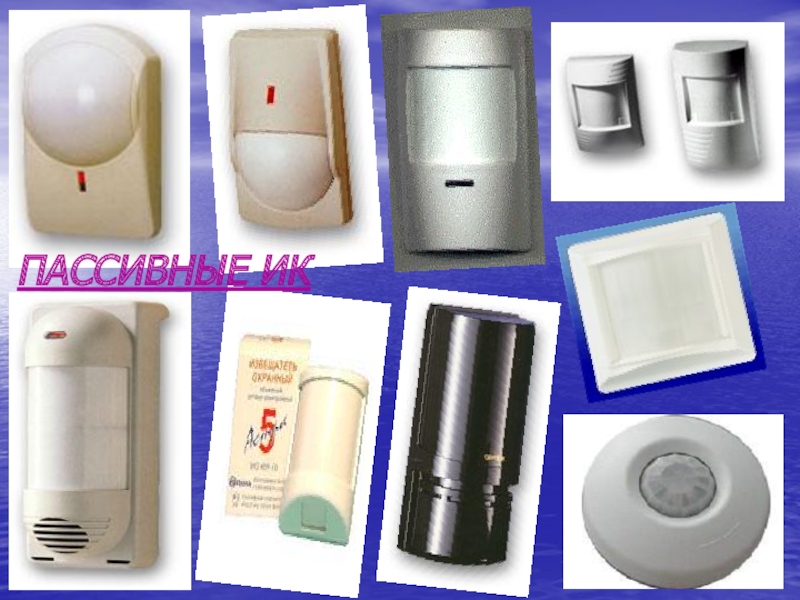

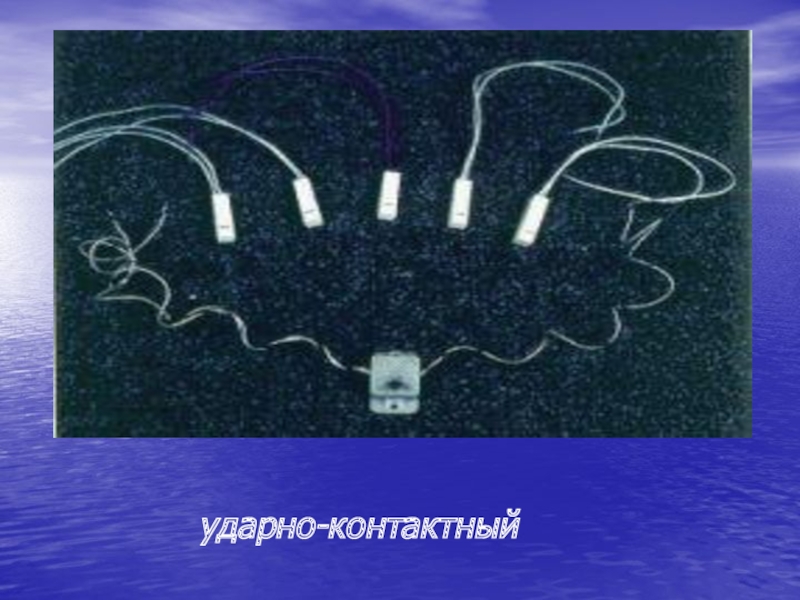

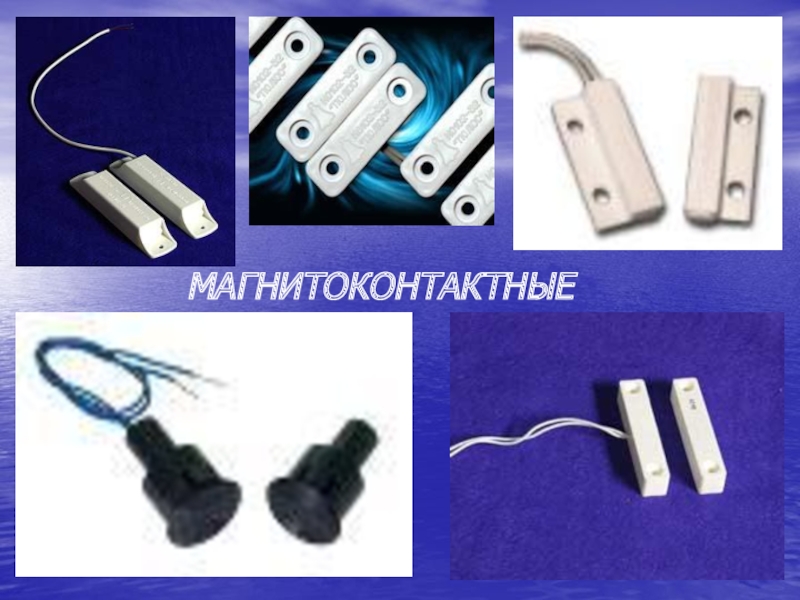

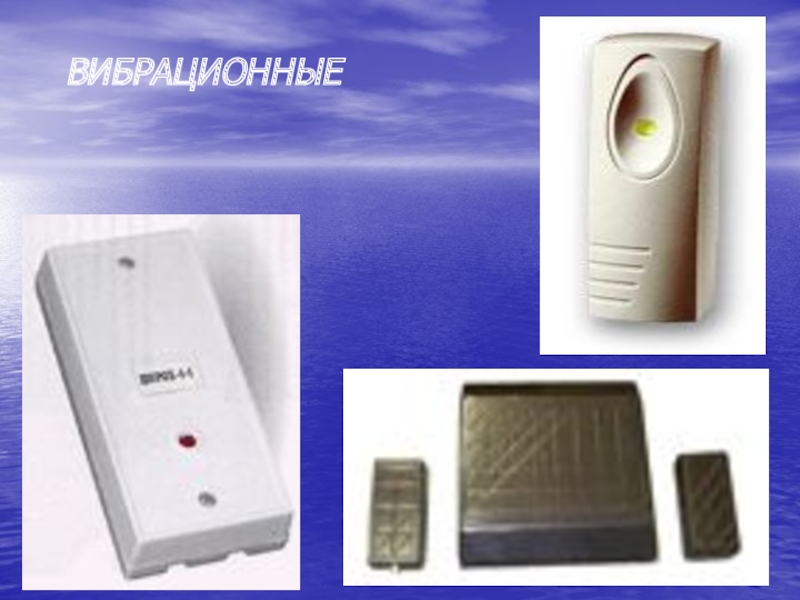

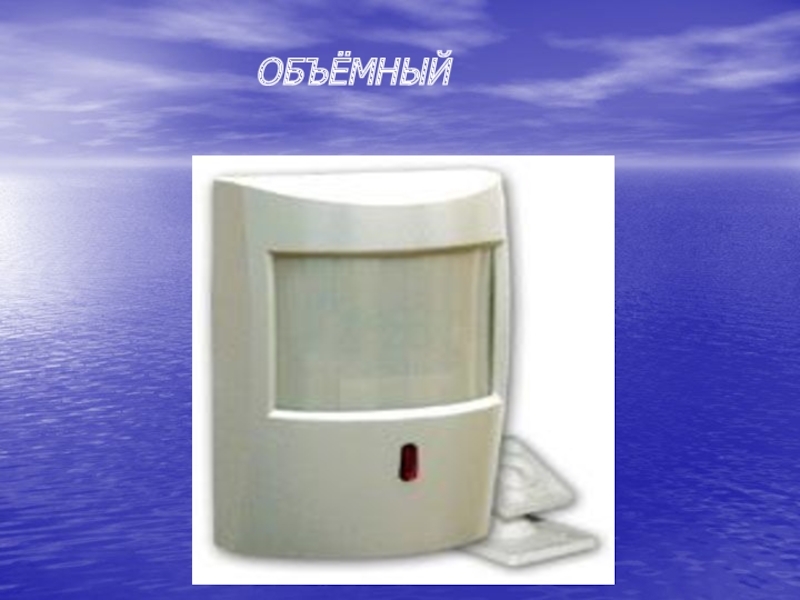

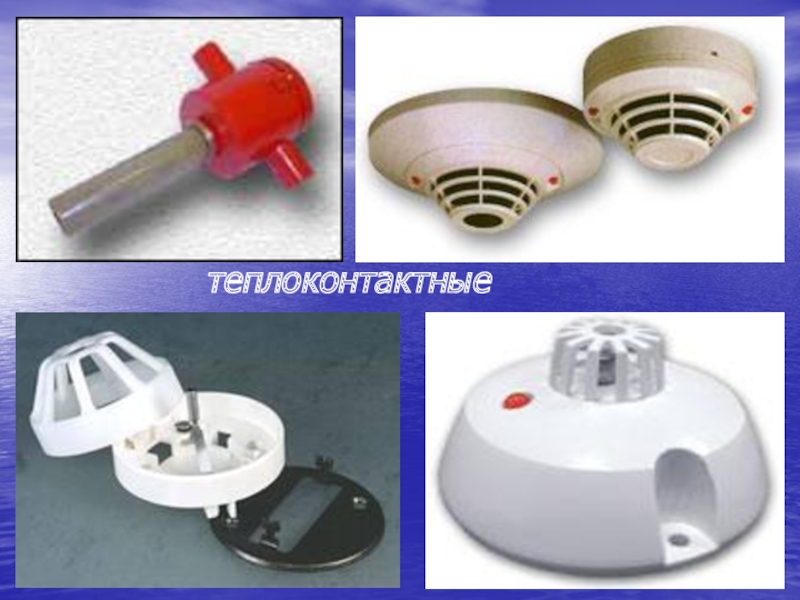

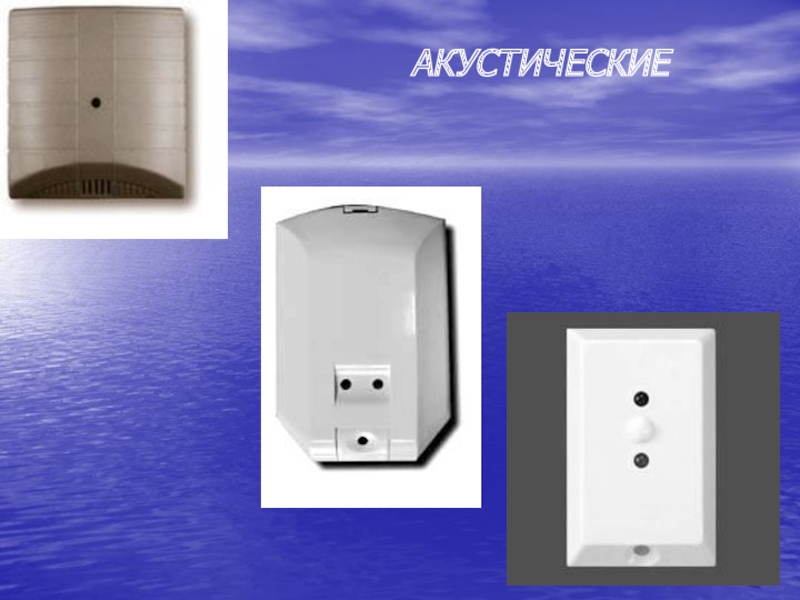

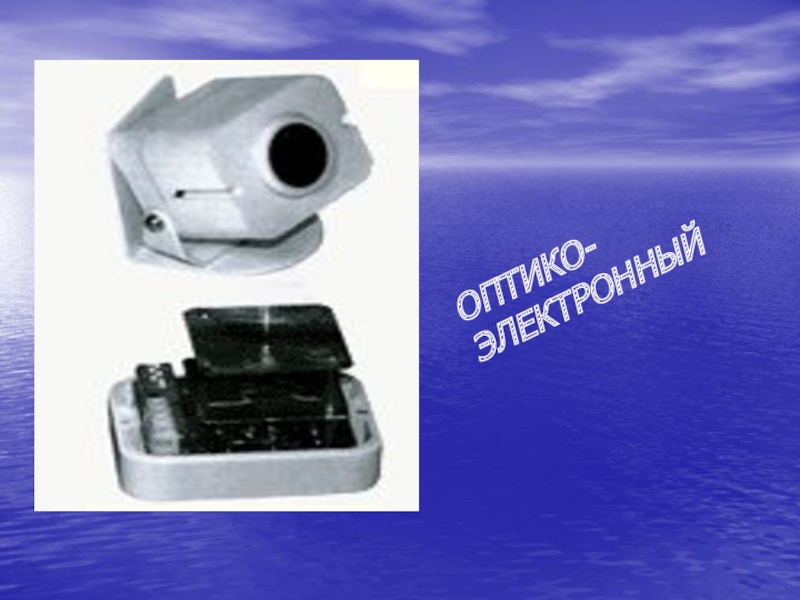

Слайд 31Извещатель

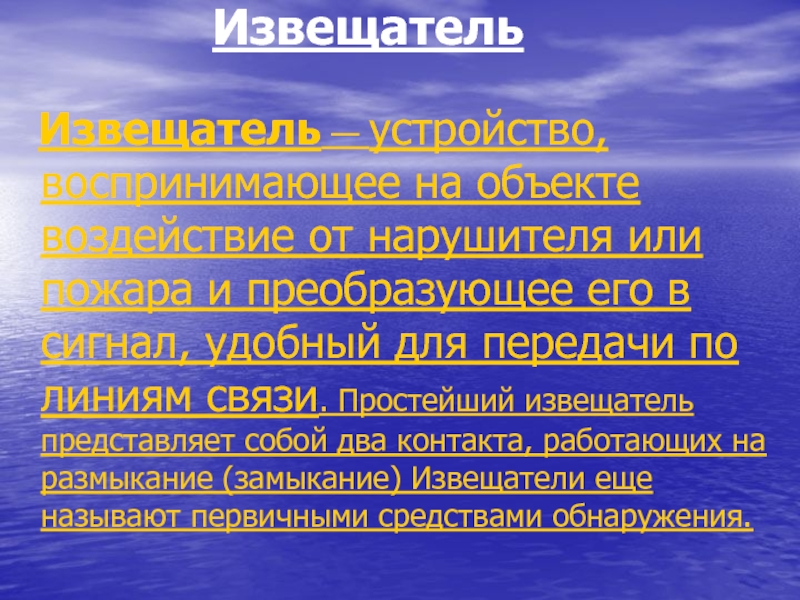

Извещатель — устройство, воспринимающее на объекте воздействие
от нарушителя или пожара и преобразующее его в сигнал, удобный
для передачи по линиям связи. Простейший извещатель представляет собой два контакта, работающих на размыкание (замыкание) Извещатели еще называют первичными средствами обнаружения.
Слайд 33Оповещатель

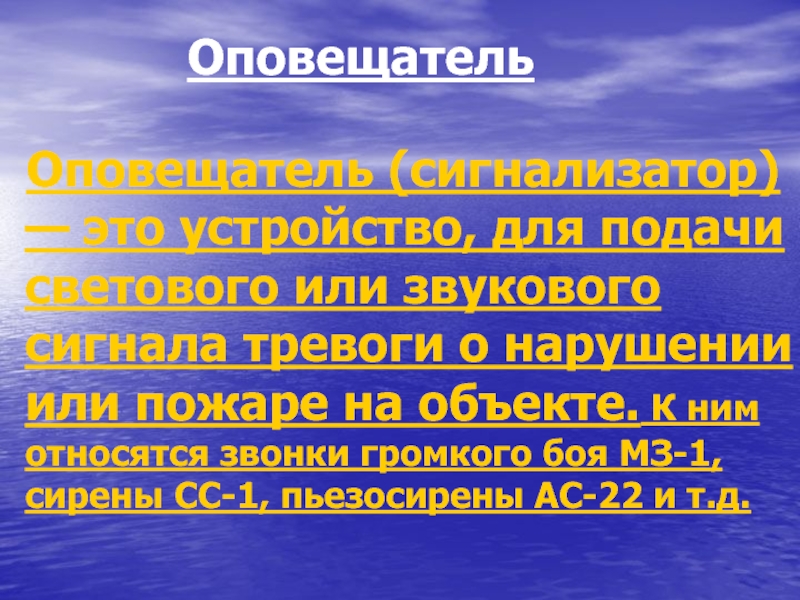

Оповещатель (сигнализатор) — это устройство, для подачи
светового или звукового сигнала тревоги о нарушении или пожаре на
объекте. К ним относятся звонки громкого боя МЗ-1, сирены СС-1, пьезосирены АС-22 и т.д.

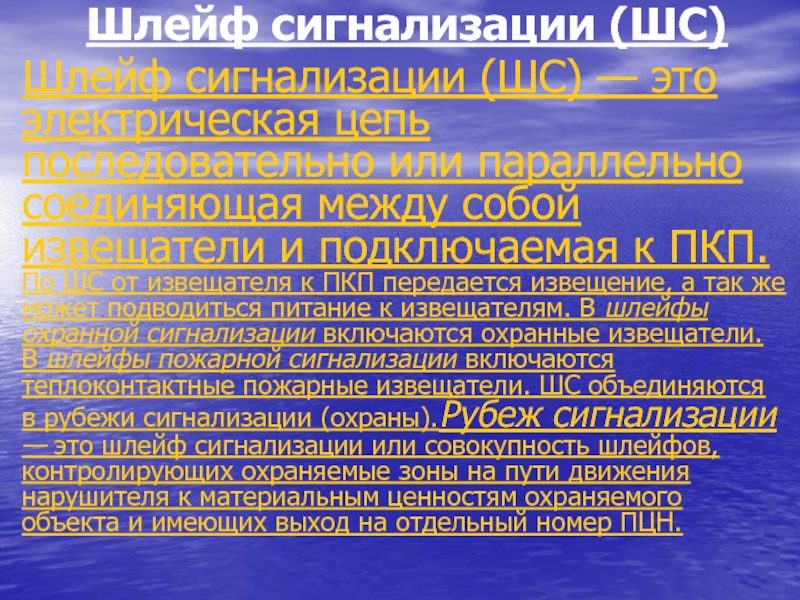

Слайд 34Шлейф сигнализации (ШС)
Шлейф сигнализации (ШС) — это электрическая
цепь последовательно или параллельно соединяющая между собой извещатели и подключаемая
к ПКП. По ШС от извещателя к ПКП передается извещение, а так же может подводиться питание к извещателям. В шлейфы охранной сигнализации включаются охранные извещатели. В шлейфы пожарной сигнализации включаются теплоконтактные пожарные извещатели. ШС объединяются в рубежи сигнализации (охраны).Рубеж сигнализации — это шлейф сигнализации или совокупность шлейфов, контролирующих охраняемые зоны на пути движения нарушителя к материальным ценностям охраняемого объекта и имеющих выход на отдельный номер ПЦН.

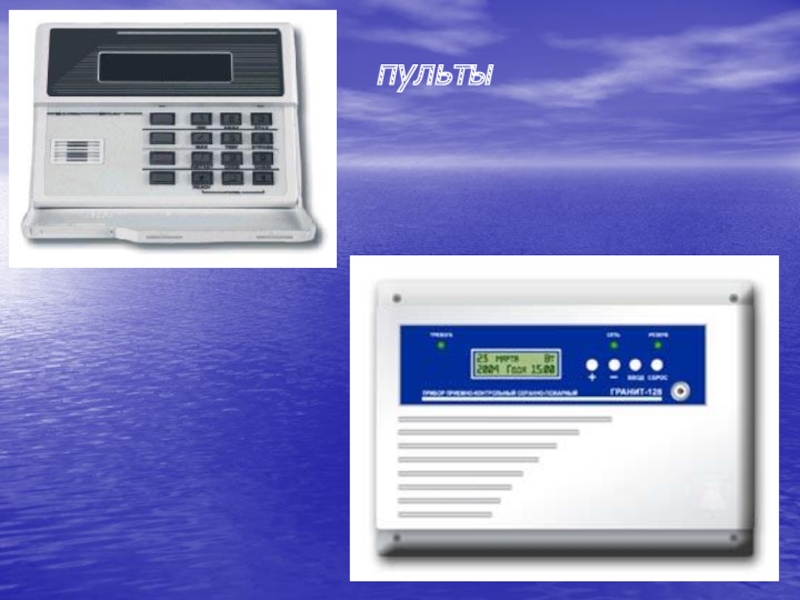

Слайд 35Приемо-контрольный прибор (ПКП)

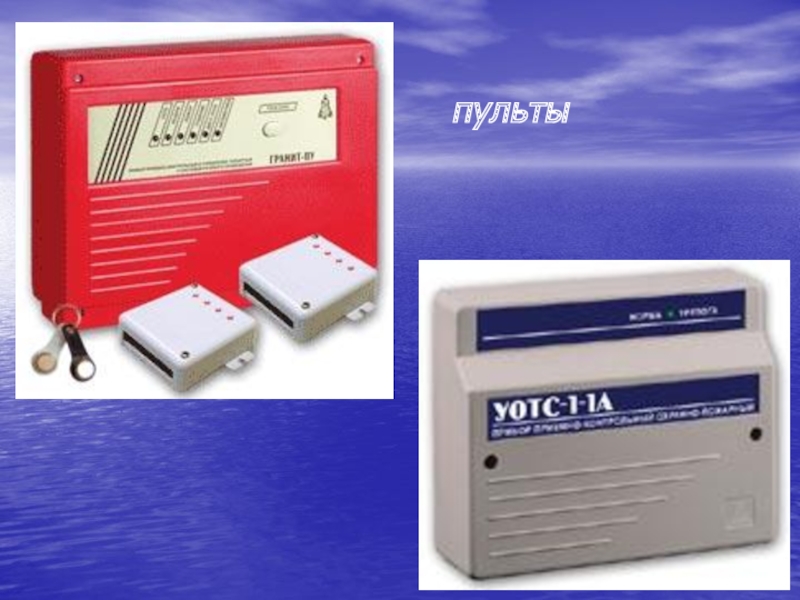

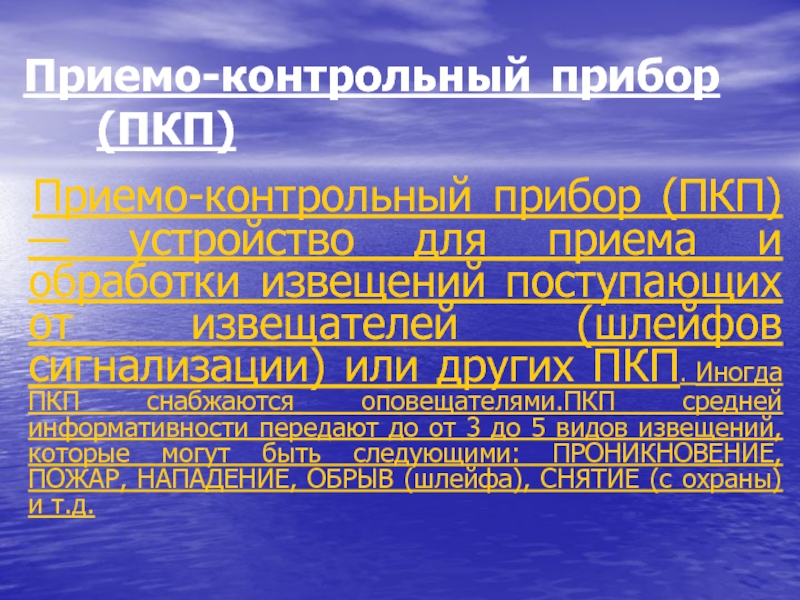

Приемо-контрольный прибор (ПКП) — устройство для
приема и обработки извещений поступающих от извещателей (шлейфов сигнализации) или
других ПКП. Иногда ПКП снабжаются оповещателями.ПКП средней информативности передают до от 3 до 5 видов извещений, которые могут быть следующими: ПРОНИКНОВЕНИЕ, ПОЖАР, НАПАДЕНИЕ, ОБРЫВ (шлейфа), СНЯТИЕ (с охраны) и т.д.

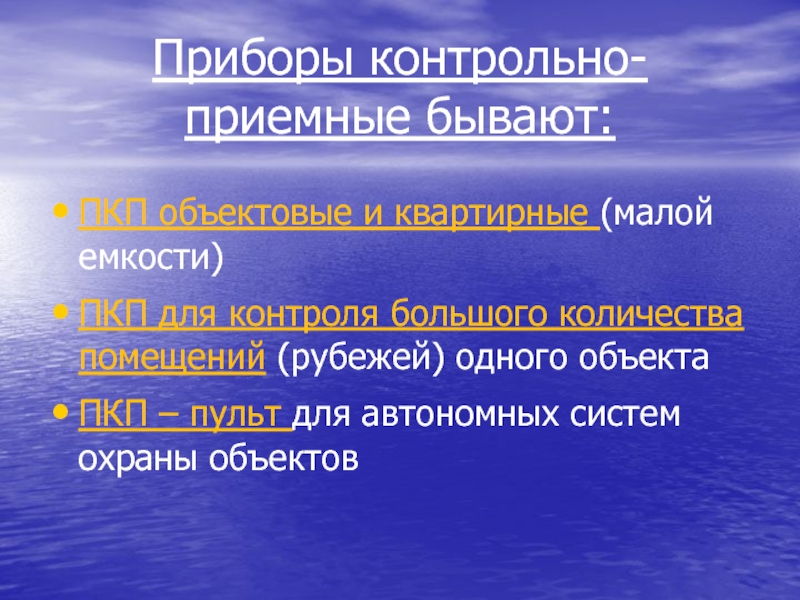

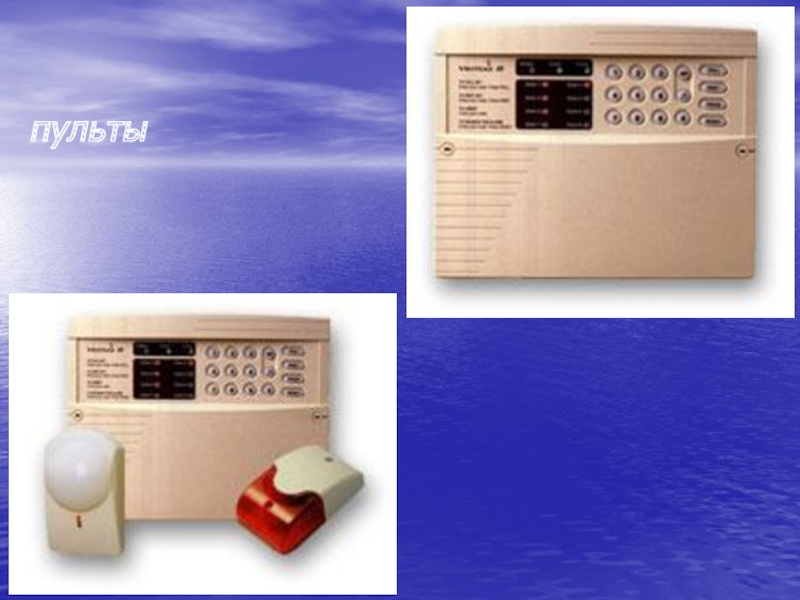

Слайд 36Приборы контрольно- приемные бывают:
ПКП объектовые и квартирные (малой емкости)
ПКП для
контроля большого количества помещений (рубежей) одного объекта
ПКП – пульт для
автономных систем охраны объектов

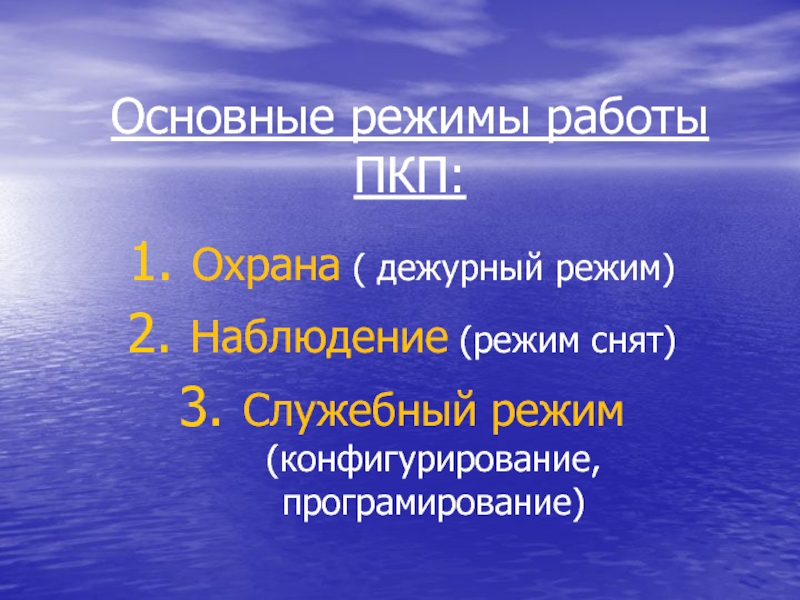

Слайд 37Основные режимы работы ПКП:
Охрана ( дежурный режим)
Наблюдение (режим снят)
Служебный режим
(конфигурирование, програмирование)

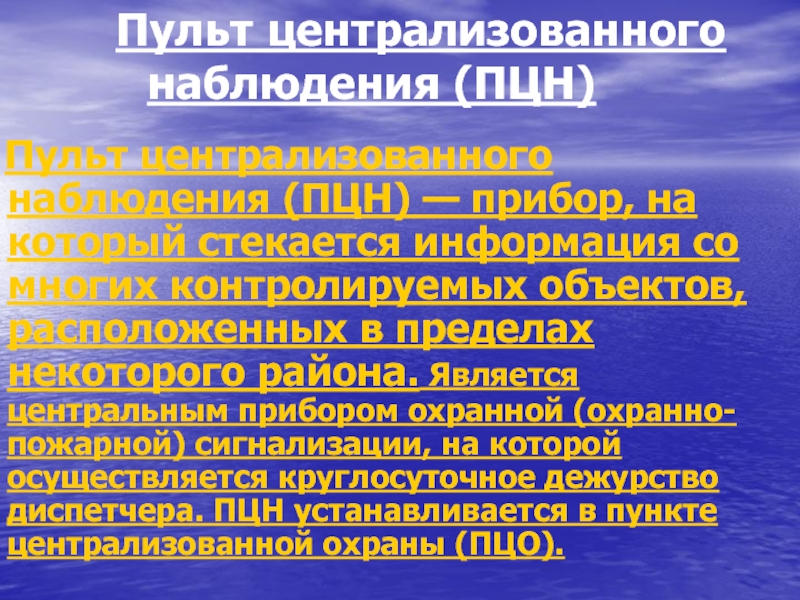

Слайд 38 Пульт централизованного наблюдения (ПЦН)
Пульт централизованного
наблюдения (ПЦН) — прибор, на который стекается информация со многих
контролируемых объектов, расположенных в пределах некоторого района. Является центральным прибором охранной (охранно-пожарной) сигнализации, на которой осуществляется круглосуточное дежурство диспетчера. ПЦН устанавливается в пункте централизованной охраны (ПЦО).

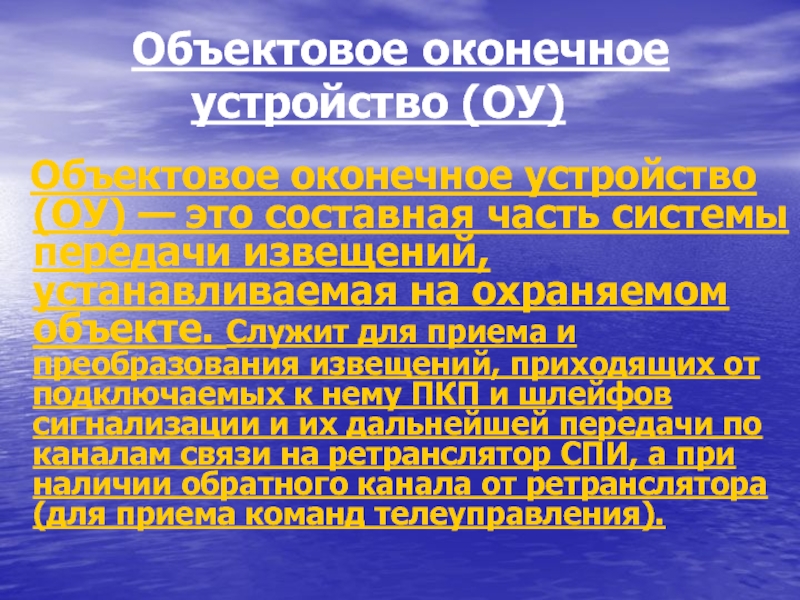

Слайд 39 Объектовое оконечное устройство (ОУ)
Объектовое оконечное устройство (ОУ)
— это составная часть системы передачи извещений, устанавливаемая на охраняемом
объекте. Служит для приема и преобразования извещений, приходящих от подключаемых к нему ПКП и шлейфов сигнализации и их дальнейшей передачи по каналам связи на ретранслятор СПИ, а при наличии обратного канала от ретранслятора (для приема команд телеуправления).

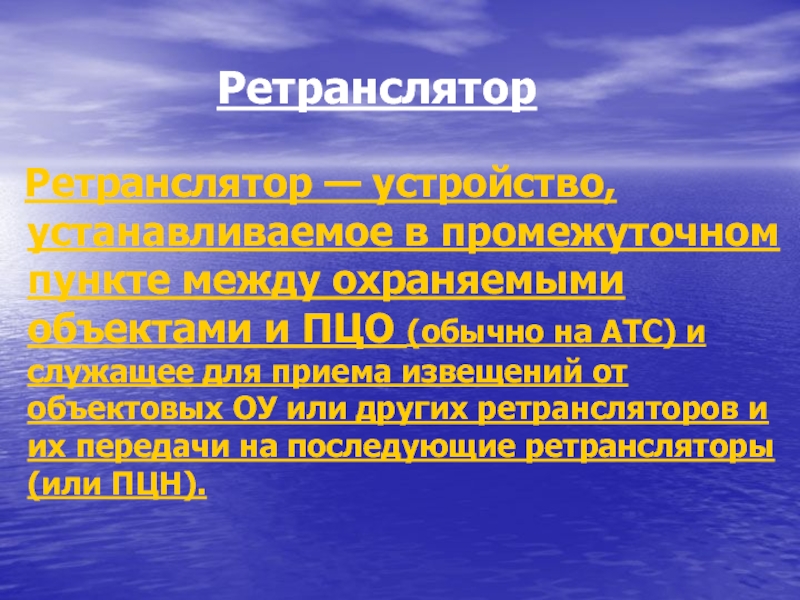

Слайд 40 Ретранслятор
Ретранслятор —
устройство, устанавливаемое в промежуточном пункте между охраняемыми объектами и ПЦО
(обычно на АТС) и служащее для приема извещений от объектовых ОУ или других ретрансляторов и их передачи на последующие ретрансляторы (или ПЦН).

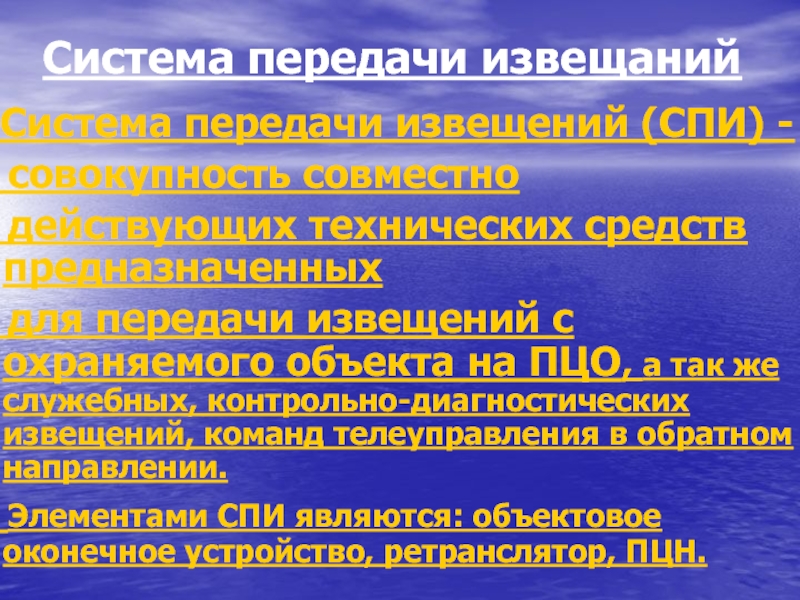

Слайд 41 Система передачи извещаний
Система передачи извещений (СПИ) -
совокупность совместно
действующих технических средств предназначенных
для передачи извещений с охраняемого объекта на ПЦО, а так же служебных, контрольно-диагностических извещений, команд телеуправления в обратном направлении.
Элементами СПИ являются: объектовое оконечное устройство, ретранслятор, ПЦН.

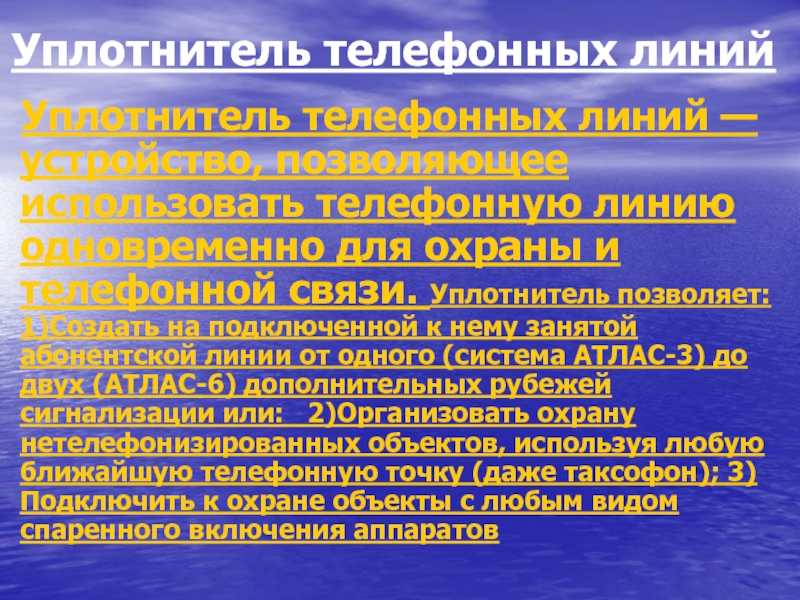

Слайд 42 Уплотнитель телефонных линий
Уплотнитель телефонных линий
— устройство, позволяющее использовать телефонную линию одновременно для охраны и
телефонной связи. Уплотнитель позволяет: 1)Создать на подключенной к нему занятой абонентской линии от одного (система АТЛАС-3) до двух (АТЛАС-6) дополнительных рубежей сигнализации или: 2)Организовать охрану нетелефонизированных объектов, используя любую ближайшую телефонную точку (даже таксофон); 3)Подключить к охране объекты с любым видом спаренного включения аппаратов

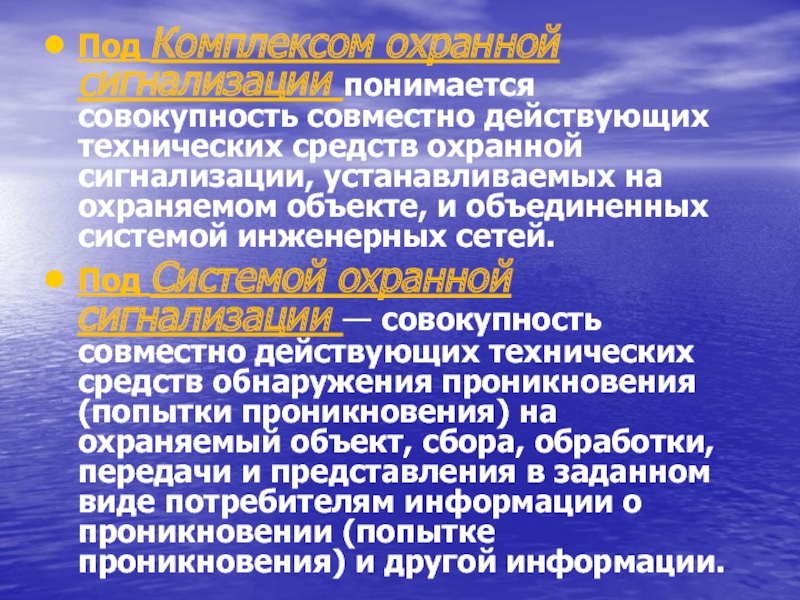

Слайд 43Под Комплексом охранной сигнализации понимается совокупность совместно действующих технических средств
охранной сигнализации, устанавливаемых на охраняемом объекте, и объединенных системой инженерных
сетей.
Под Системой охранной сигнализации — совокупность совместно действующих технических средств обнаружения проникновения (попытки проникновения) на охраняемый объект, сбора, обработки, передачи и представления в заданном виде потребителям информации о проникновении (попытке проникновения) и другой информации.

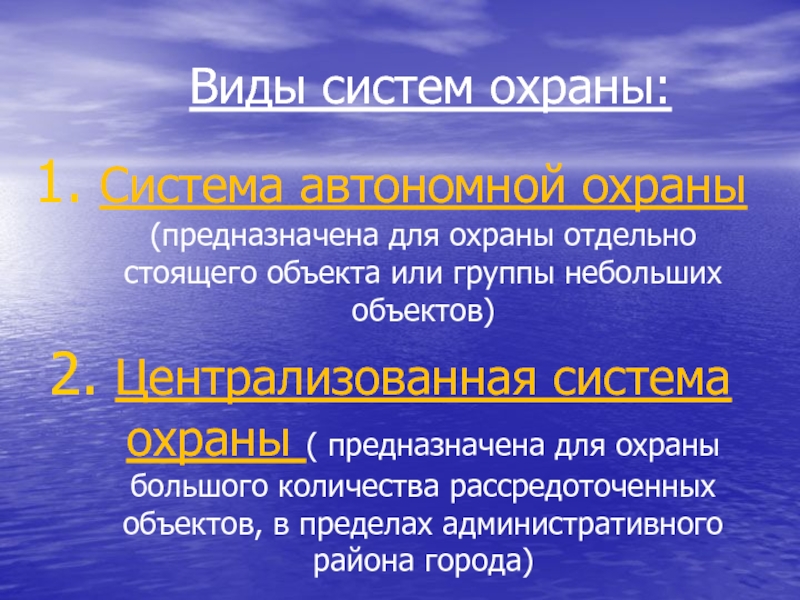

Слайд 44 Виды систем охраны:
Система автономной охраны (предназначена для охраны
отдельно стоящего объекта или группы небольших объектов)
Централизованная система охраны (
предназначена для охраны большого количества рассредоточенных объектов, в пределах административного района города)
Слайд 45Основные элементы ОПС
( в различных конфигурациях, конструкциях любой охранной пожарной
системы сигнализации)
Слайд 66Задание на самоподготовку:
1. Изучить по конспекту содержание темы
и ответить на
вопросы:
1. Что является правовым основанием работы подразделений охраны?
2. Какова сущность
применения технических средств ОПС?
3. Какие основные направления применения средств ОПС?
