Скорые фильтры

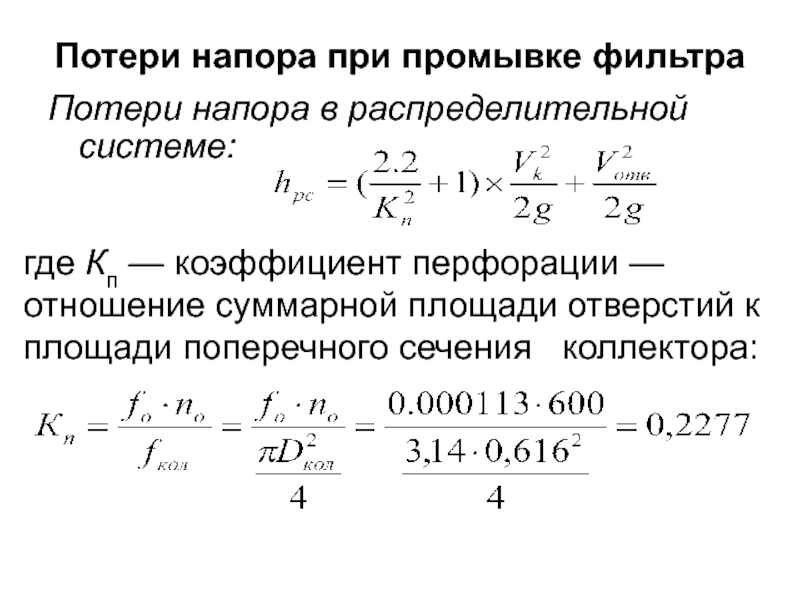

Кп — коэффициент перфорации — отношение суммарной площади отверстий к

площади поперечного сечения коллектора:

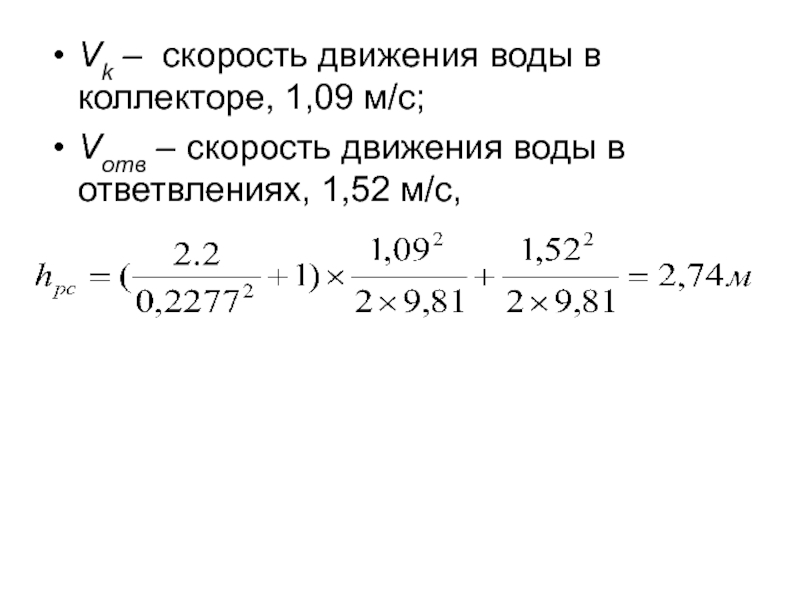

– скорость движения воды в ответвлениях, 1,52 м/с,

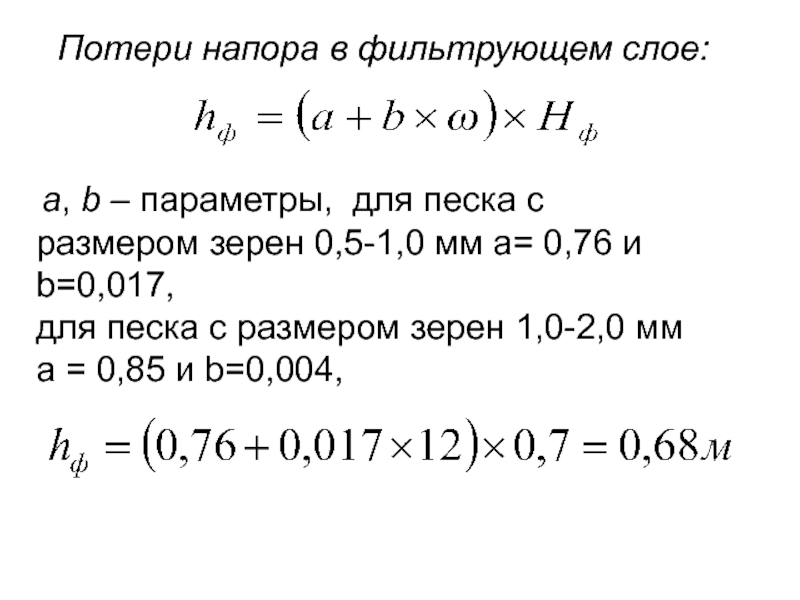

для песка с размером зерен 0,5-1,0 мм а= 0,76 и

b=0,017,
для песка с размером зерен 1,0-2,0 мм а = 0,85 и b=0,004,

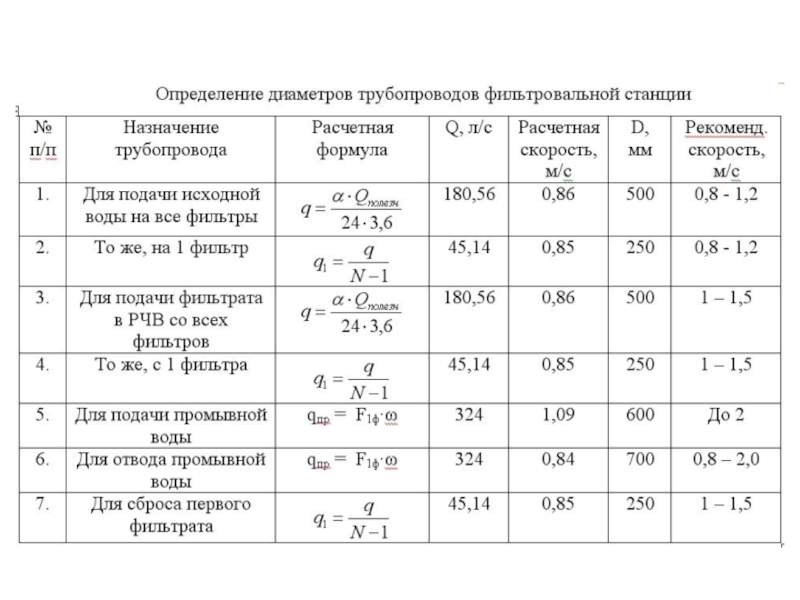

всасывающем и напорном участках трубопровода, подающего промывную воду к коллектору

распределительной системы фильтра:
При расходе 324 л/с:

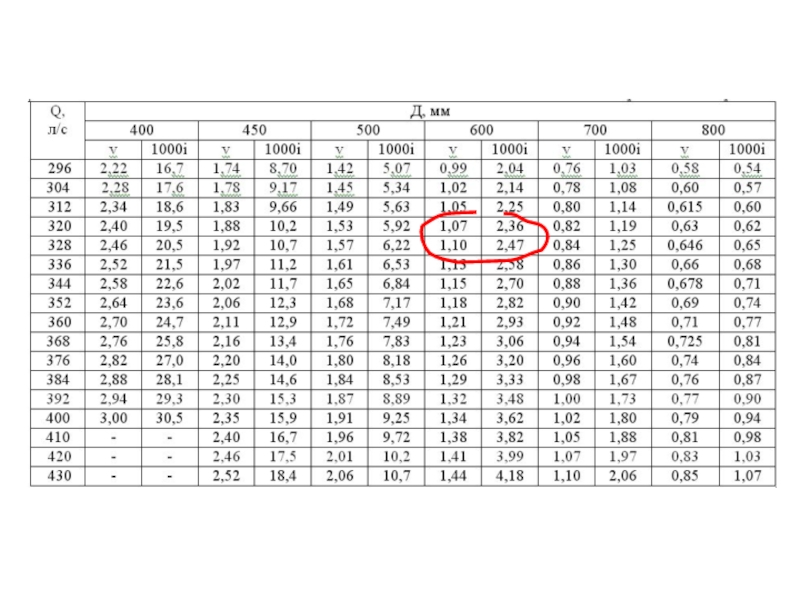

(табл. Шевелева).

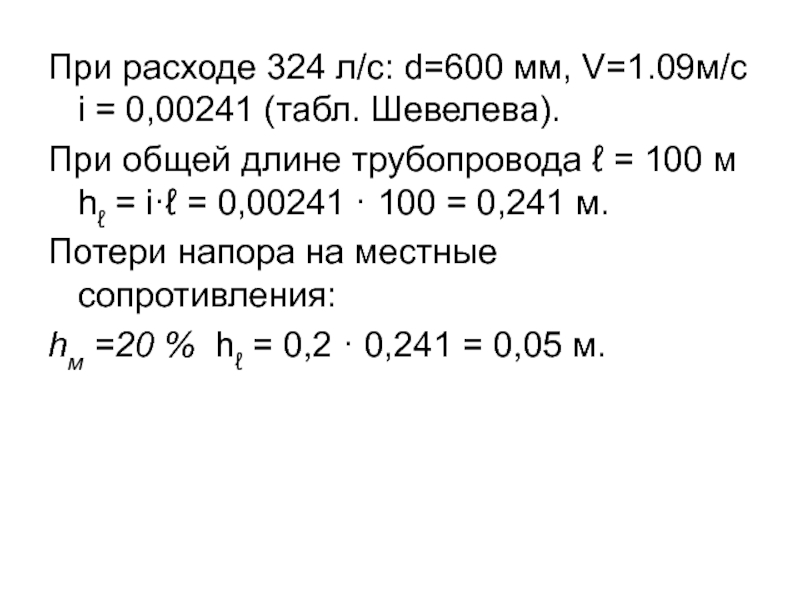

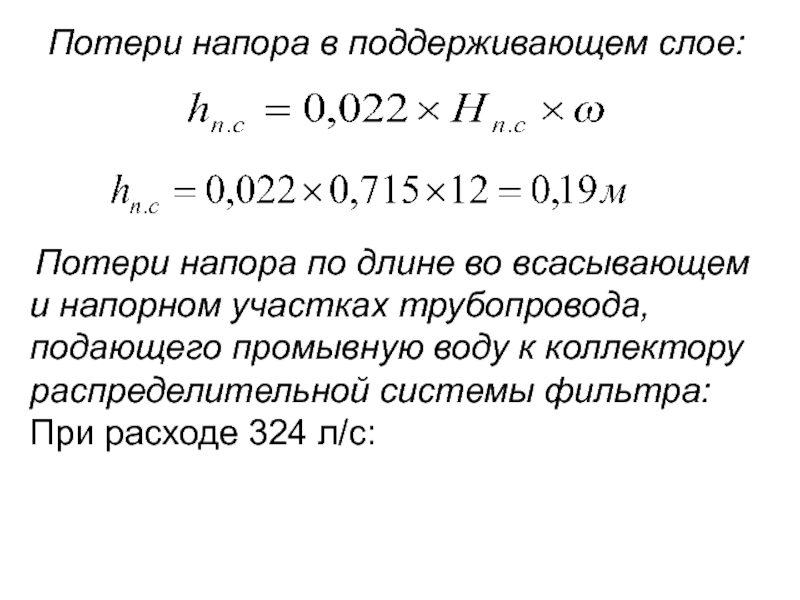

При общей длине трубопровода ℓ = 100 м hℓ

= i·ℓ = 0,00241 · 100 = 0,241 м.
Потери напора на местные сопротивления:
hм =20 % hℓ = 0,2 · 0,241 = 0,05 м.

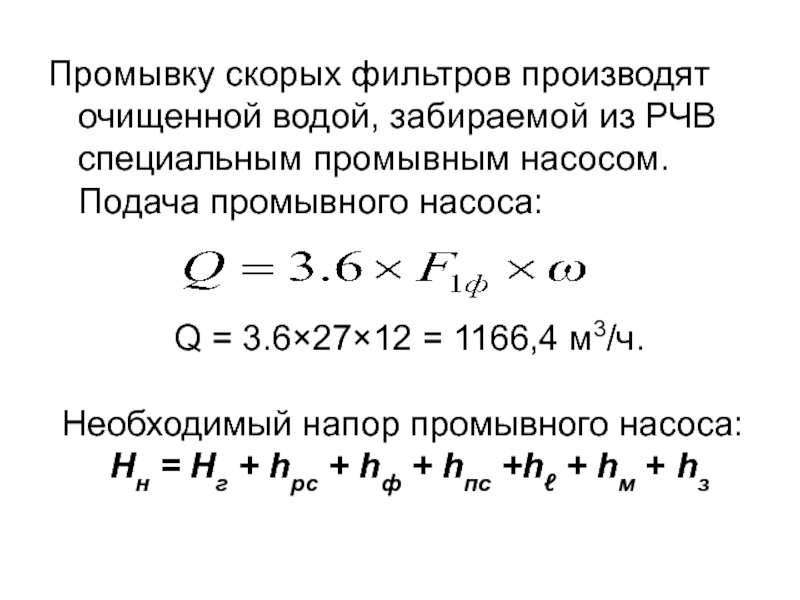

промывным насосом. Подача промывного насоса:
Q = 3.6×27×12 = 1166,4

м3/ч.

Необходимый напор промывного насоса:
Hн = Hг + hрс + hф + hпс +hℓ + hм + hз

промывных желобов фильтра и низшего горизонта воды в РЧВ), определяется

по высотной схеме;

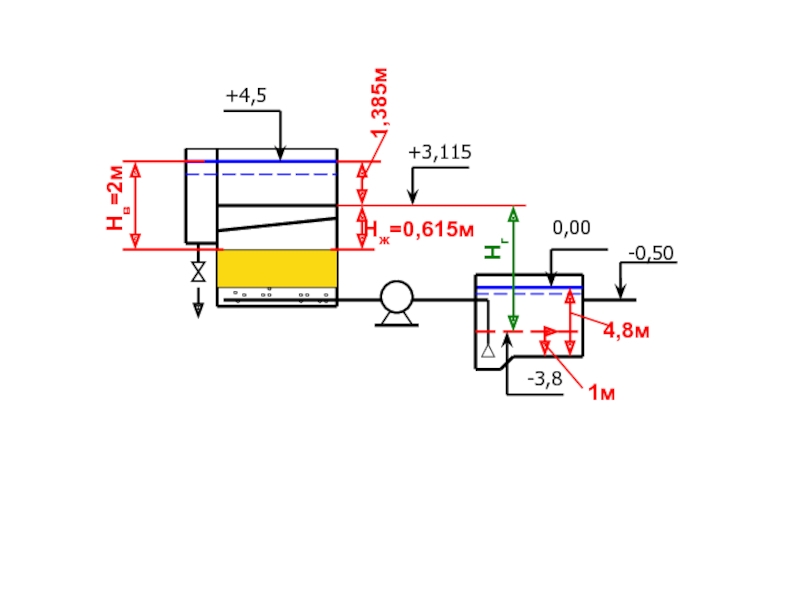

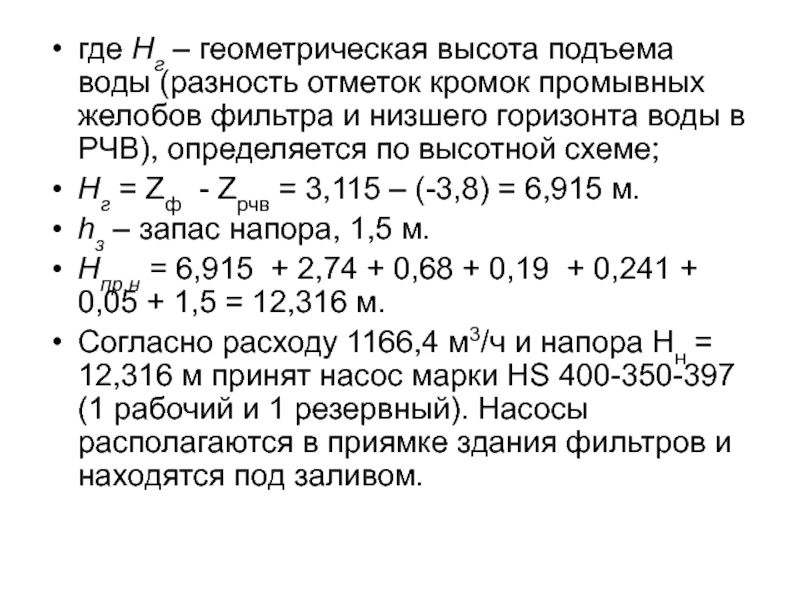

Нг = Zф - Zрчв = 3,115 – (-3,8) = 6,915 м.
hз – запас напора, 1,5 м.
Hпр.н = 6,915 + 2,74 + 0,68 + 0,19 + 0,241 + 0,05 + 1,5 = 12,316 м.

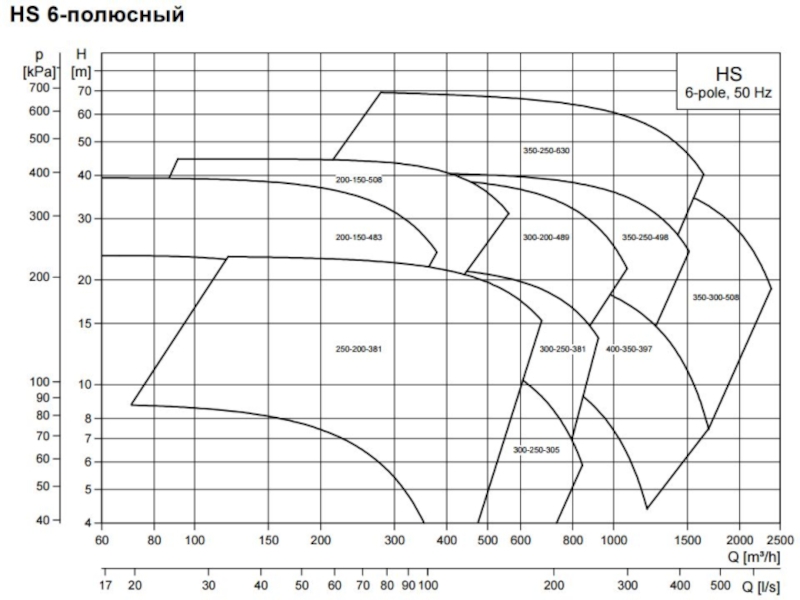

Согласно расходу 1166,4 м3/ч и напора Hн = 12,316 м принят насос марки HS 400-350-397 (1 рабочий и 1 резервный). Насосы располагаются в приямке здания фильтров и находятся под заливом.
