Сложение колебаний одинакового направления презентация, доклад

Содержание

Графическое представление гармонических колебаний. Векторная диаграмма.

Слайды и текст этой презентации

Слайд 1Сложение колебаний одинакового направления

Сложение колебаний одинакового направления

Слайд 2Графическое представление гармонических колебаний. Векторная диаграмма.

Графическое представление гармонических колебаний. Векторная диаграмма.

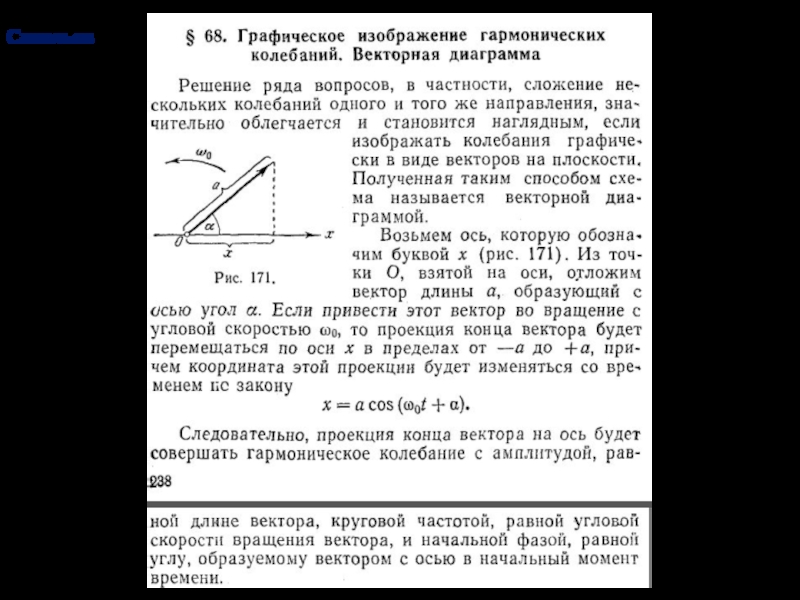

Слайд 3Савельев

Савельев

Слайд 4Сложение одинаково направленных колебаний
Пример (Савельев, т. 1):

тело на пружине

подвешено к потолку вагона

вагон колеблется на рессорах
Движение тела

относительно Земли – сумма двух однонаправленных гармонических колебаний с разными частотами.
Сложение одинаково направленных колебанийПример (Савельев, т. 1): тело на пружине подвешено к потолку вагона вагон колеблется на

Слайд 5Сложение однонаправленных колебаний равных частот
Результирующее колебание:
Заметим:
Результирующее колебание:
Гармоническое колебание

с частотой ω
A=? Ψ=?

Сложение однонаправленных колебаний равных частотРезультирующее колебание: Заметим:Результирующее колебание: Гармоническое колебание с частотой ωA=?  Ψ=?

Слайд 6Сложение однонаправленных колебаний равных частот
При t=0
φ2-φ1=0,
φ2-φ1= ,

Сложение однонаправленных колебаний равных частотПри t=0φ2-φ1=0, φ2-φ1=  ,

Слайд 7Энергия результирующего колебания
Интерференционное слагаемое
Энергия результирующего колебания в общем случае не

равна сумме слагаемых колебаний, совершённых порознь

Энергия результирующего колебанияИнтерференционное слагаемоеЭнергия результирующего колебания в общем случае не равна сумме слагаемых колебаний, совершённых порознь

Слайд 8Сложение однонаправленных колебаний близких частот (БИЕНИЯ)
A  тогда
Однонаправленные колебания близких

частот: ω1 и ω2
Поскольку частоты отличаются, разность фаз изменяется во

времени.

Можно начать отсчитывать время с момента, когда фазы совпадут.

φ1= φ2=0

Для простоты будем рассматривать случай

Сложение однонаправленных колебаний близких частот (БИЕНИЯ)A  тогдаОднонаправленные колебания близких частот: ω1 и ω2Поскольку частоты отличаются, разность

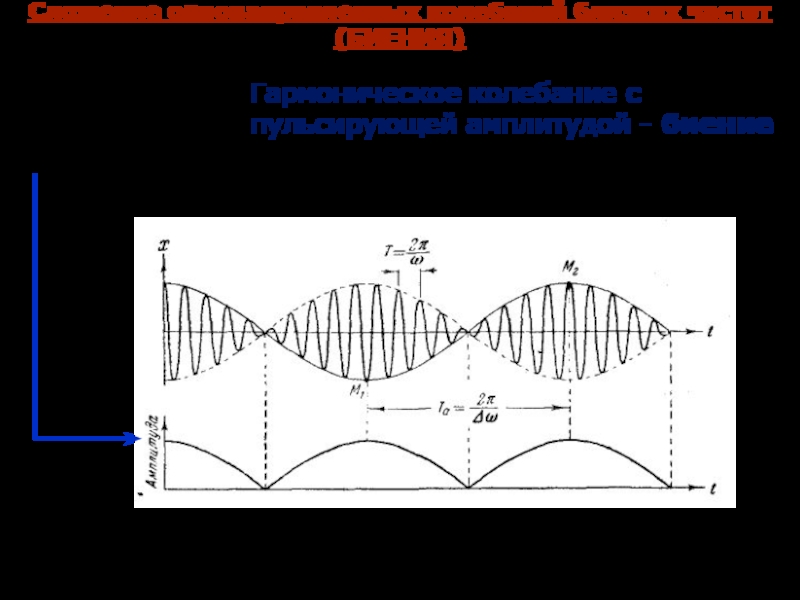

Слайд 9Сложение однонаправленных колебаний близких частот (БИЕНИЯ)
Гармоническое колебание с пульсирующей амплитудой

- биение

Сложение однонаправленных колебаний близких частот (БИЕНИЯ)Гармоническое колебание с пульсирующей амплитудой - биение

Слайд 10Сложение перпендикулярных колебаний

Сложение перпендикулярных колебаний

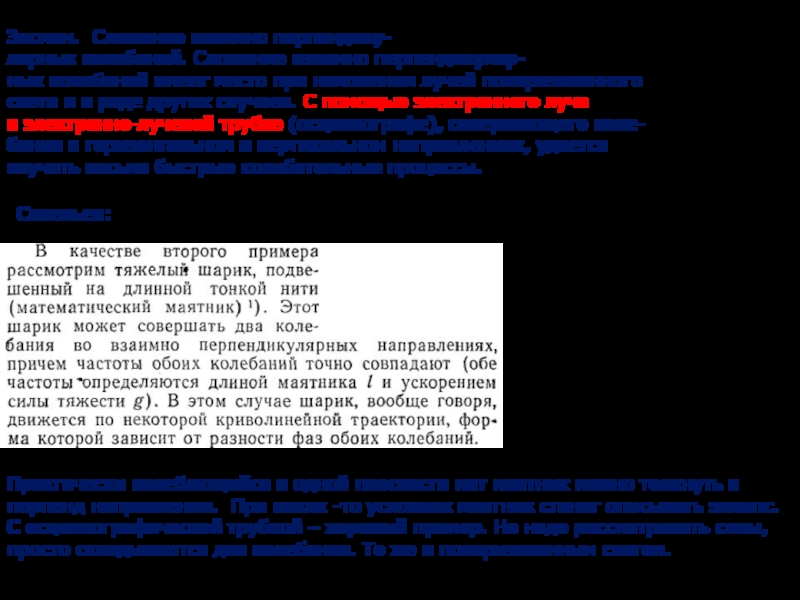

Слайд 11Зисман. Сложение взаимно перпендику-
лярных колебаний. Сложение взаимно перпендикуляр-
ных

колебаний имеет место при наложении лучей поляризованного
света и в

ряде других случаев. С помощью электронного луча
в электронно-лучевой трубке (осциллографе), совершающего коле-
бания в горизонтальном и вертикальном направлениях, удается
изучать весьма быстрые колебательные процессы.

Савельев:

Практически колеблющийся в одной плоскости мат маятник можно толкнуть в перпенд направлении. При каких -то условиях маятник станет описывать эллипс.
С осциллографической трубкой – хороший пример. Не надо рассматривать силы, просто складываются два колебания. То же и поляризованным светом.

Зисман. Сложение взаимно перпендику- лярных колебаний. Сложение взаимно перпендикуляр- ных колебаний имеет место при наложении лучей поляризованного

Слайд 12Сложение перпендикулярных колебаний
Анализируем случаи

Сложение перпендикулярных колебанийАнализируем случаи

Слайд 13Сложение перпендикулярных колебаний равных частот
Уравнения слагаемых колебаний.
прямая АС
Расстояние от нач.координат
Результирующее

движение является гармоническим колебанием с амплитудой
частотой ω и наклоном

траектории
Сложение перпендикулярных колебаний равных частотУравнения слагаемых колебаний.прямая АСРасстояние от нач.координатРезультирующее движение является гармоническим колебанием с амплитудой частотой

Слайд 14Сложение перпендикулярных колебаний равных частот

Сложение перпендикулярных колебаний равных частот

Слайд 15Сложение перпендикулярных колебаний равных частот
Разделим на амплитуды
эллипс
- опережение вертикального колебания
по

час. стрелке
против час. стрелки

Сложение перпендикулярных колебаний равных частотРазделим на амплитудыэллипс- опережение вертикального колебанияпо час. стрелкепротив час. стрелки

Слайд 16Сложение перпендикулярных колебаний равных частот

Сложение перпендикулярных колебаний равных частот

Слайд 17Сложение перпендикулярных колебаний близких частот
разность фаз
Фигуры Лиссажу
Когда траектория перестаёт трансформироваться

(«плыть») частоты колебаний совпадают – способ настройки по образцовому генератору.


Сложение перпендикулярных колебаний близких частотразность фазФигуры ЛиссажуКогда траектория перестаёт трансформироваться («плыть») частоты колебаний совпадают – способ настройки

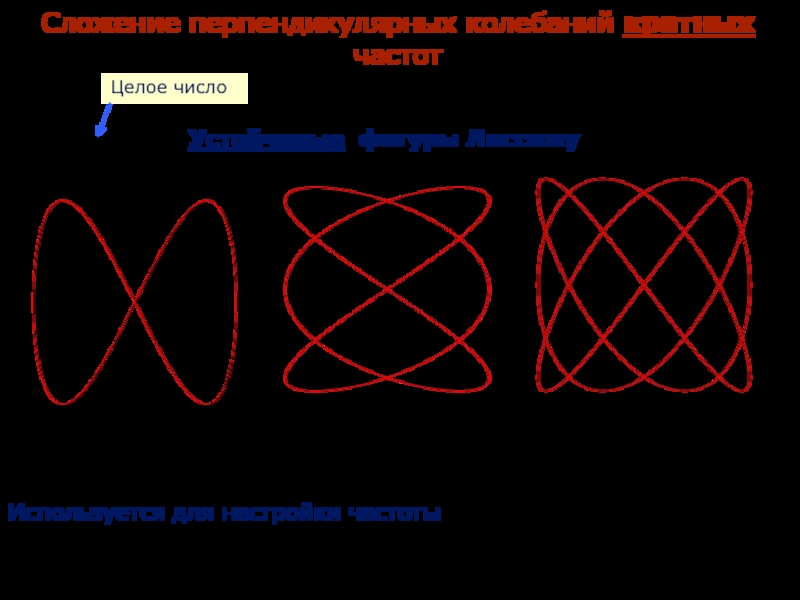

Слайд 18Сложение перпендикулярных колебаний кратных частот
Устойчивые фигуры Лиссажу
Целое число
Используется для настройки

частоты

Сложение перпендикулярных колебаний кратных частотУстойчивые фигуры ЛиссажуЦелое числоИспользуется для настройки частоты
