СОЕДИНЕНИЕ ВИДА И РАЗРЕЗА
Содержание
- 1. СОЕДИНЕНИЕ ВИДА И РАЗРЕЗА
- 2. ЦЕЛИ УРОКА: НАУЧИТЬСЯ ВЫПОЛНЯТЬ ЧЕРТЕЖИ С ПРИМЕНЕНИЕМ
- 3. СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗАФорма
- 4. Чтобы иметь полное представление о форме детали, целесообразно соединить часть вида и часть разреза
- 5. Границей между частью вида и частью разреза
- 6. Частным случаем соединения вида и разреза является
- 7. Проанализируем форму детали и определим её симметричность (ось симметрии расположена вертикально)
- 8. Приведённые чертежи не раскрывают конструктивной особенности внутренней (чертёж А) и внешней (чертёж Б) формы детали.АБ
- 9. Так как деталь симметрична, целесообразно применить соединение половины вида и половины разреза.
- 10. Такое изображение даёт полную информацию
- 11. Проанализируем форму детали – тела вращения. Ось симметрии расположена горизонтально (деталь цилиндрическая - втулка)

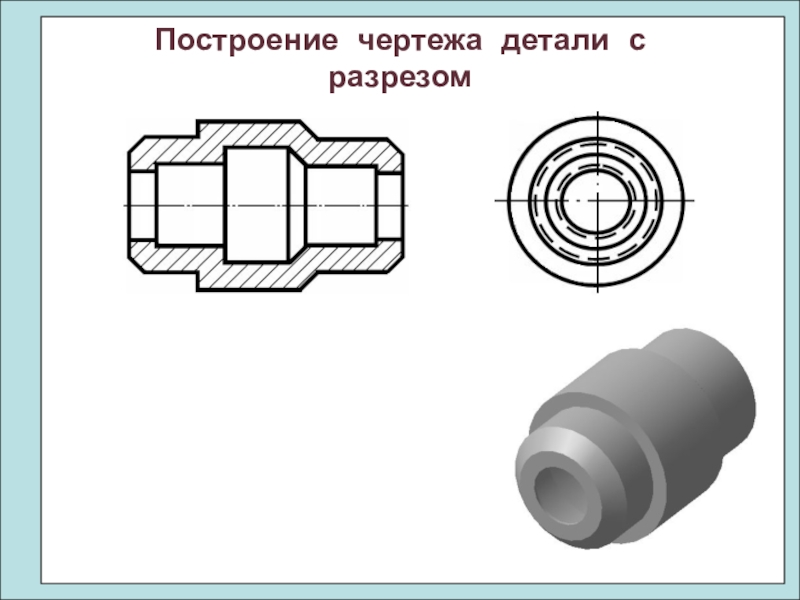

- 12. Построение чертежа детали с разрезом
- 13. Такое изображение даёт полную информацию как о внешней геометрической форме детали, так и о внутренней.
- 14. ПРИ ВЫПОЛНЕНИИ ИЗОБРАЖЕНИЙ, СОДЕРЖАЩИХ СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА
- 15. РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ СПРАВА ОТ
- 16. РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ ПОД ОСЬЮ
- 17. НА ПОЛОВИНЕ ВИДА ШТРИХОВЫЕ ЛИНИИ, ИЗОБРАЖАЮЩИЕ КОНТУР ВНУТРЕННИХ ОЧЕРТАНИЙ, НЕ ПРОВОДЯТ ПРАВИЛЬНОНЕ ПРАВИЛЬНО
- 18. ПРИ СОЕДИНЕНИИИ ПОЛОВИНЫ ВИДА И
- 19. ø140ø100ø60ø40ø80ø60ø60ø100170303060503045ЧЕРТЁЖ ДЕТАЛИ « ВТУЛКА»
- 20. Практическая работаВыполнить графическую работу на формате А4
- 21. Скачать презентанцию
ЦЕЛИ УРОКА: НАУЧИТЬСЯ ВЫПОЛНЯТЬ ЧЕРТЕЖИ С ПРИМЕНЕНИЕМ СОЕДИНЕНИЙ ВИДА И РАЗРЕЗА; РАЗВИТЬ ПРОСТРАНСТВЕННОЕ ПРЕДСТАВЛЕНИЕ И ПРОСТРАНСТВЕННОЕ МЫШЛЕНИЕ; ВОСПИТАТЬ ТОЧНОСТЬ И АККУРАТНОСТЬ ГРАФИЧЕСКИХ ПОСТРОЕНИЙ
Слайды и текст этой презентации
Слайд 2ЦЕЛИ УРОКА:
НАУЧИТЬСЯ ВЫПОЛНЯТЬ ЧЕРТЕЖИ С ПРИМЕНЕНИЕМ СОЕДИНЕНИЙ ВИДА
И РАЗРЕЗА;
И АККУРАТНОСТЬ ГРАФИЧЕСКИХ ПОСТРОЕНИЙ
Слайд 3СОЕДИНЕНИЕ ЧАСТИ ВИДА И
ЧАСТИ РАЗРЕЗА
Форма многих деталей
не может быть выявлена только разрезом или только видом.
Слайд 4Чтобы иметь полное представление о форме детали, целесообразно соединить часть
вида и часть разреза
Слайд 5Границей между частью вида и частью разреза является сплошная волнистая
тонкая линия, которая проводится от руки.
Граница – волнистая линия
Часть вида
Часть
разрезаДанный пример характеризует рациональный способ построения чертежа
Слайд 6Частным случаем соединения вида и разреза является соединение половины вида
и половины разреза, которое применяется только в симметричных деталях.
СОЕДИНЕНИЕ ПОЛОВИНЫ
ВИДА И ПОЛОВИНЫ РАЗРЕЗА

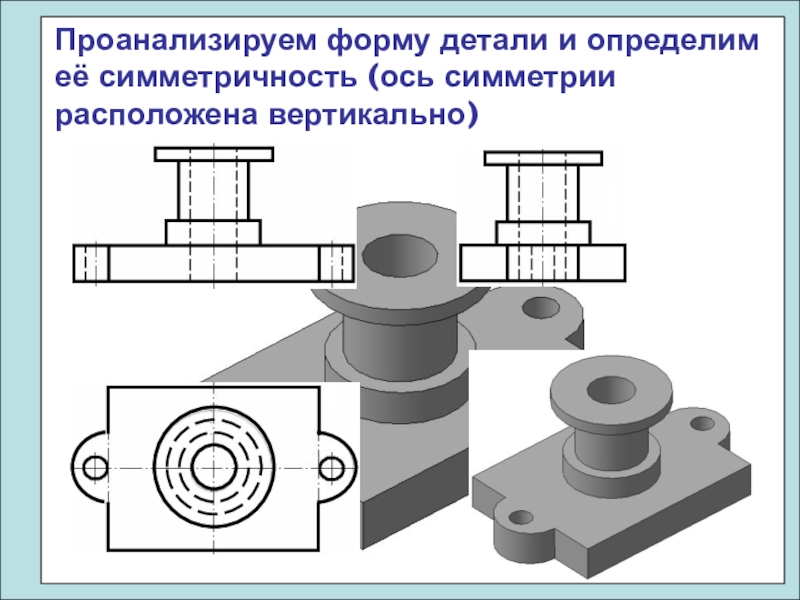

Слайд 7Проанализируем форму детали и определим её симметричность (ось симметрии расположена
вертикально)

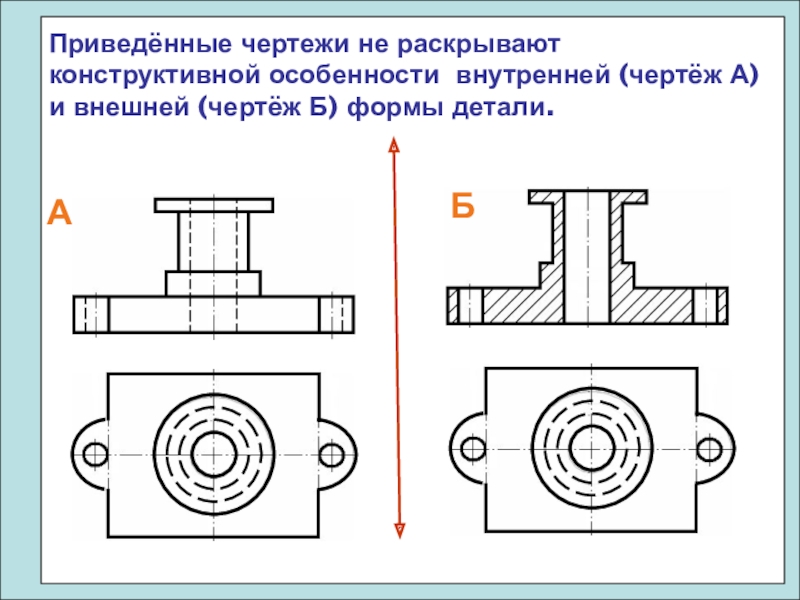

Слайд 8Приведённые чертежи не раскрывают конструктивной особенности внутренней (чертёж А) и
внешней (чертёж Б) формы детали.
А
Б

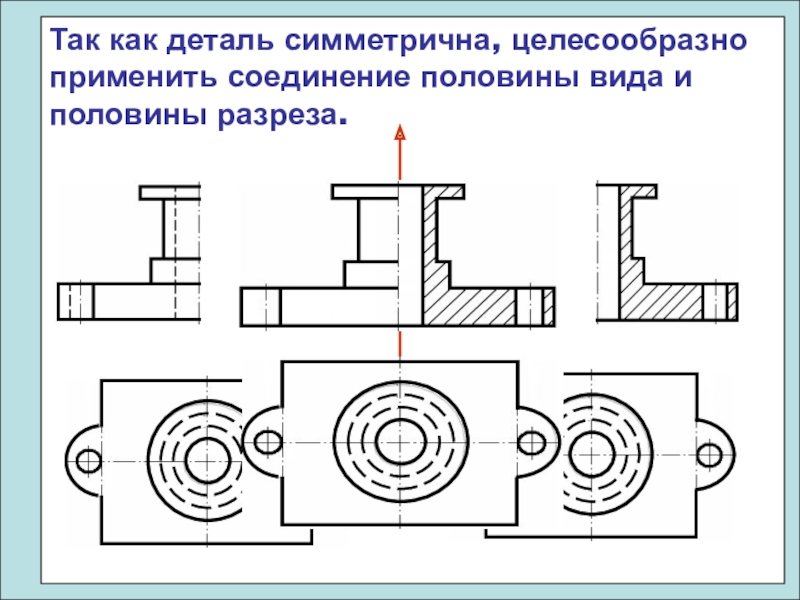

Слайд 9Так как деталь симметрична, целесообразно применить соединение половины вида и
половины разреза.
Слайд 10 Такое изображение даёт полную информацию как о внешней
геометрической форме детали, так и о внутренней.
Слайд 11Проанализируем форму детали – тела вращения. Ось симметрии расположена горизонтально
(деталь цилиндрическая - втулка)
Слайд 13Такое изображение даёт полную информацию как о внешней геометрической форме
детали, так и о внутренней.
Слайд 14ПРИ ВЫПОЛНЕНИИ ИЗОБРАЖЕНИЙ, СОДЕРЖАЩИХ СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА,
НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ ПРАВИЛА:
ГРАНИЦЕЙ МЕЖДУ ВИДОМ И РАЗРЕЗОМ СЛУЖИТ
ОСЬ СИММЕТРИИ, ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯОСЬ СИММЕТРИИ
Слайд 15 РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ СПРАВА ОТ ОСИ СИММЕТРИИ ,
ЕСЛИ ДЕТАЛЬ СИММЕТРИЧНА ОТНОСИТЕЛЬНО ВЕРТИКАЛЬНОЙ ОСИ СИММЕТРИИ
ОСЬ СИММЕТРИИ
ПОЛОВИНА ВИДА
ПОЛОВИНА РАЗРЕЗА
Слайд 16 РАЗРЕЗ НА ЧЕРТЕЖЕ ИЗОБРАЖАЮТ ПОД ОСЬЮ СИММЕТРИИ, ЕСЛИ ДЕТАЛЬ
СИММЕТРИЧНА ОТНОСИТЕЛЬНО ГОРИЗОНТАЛЬНОЙ ОСИ СИММЕТРИИ.
ОСЬ СИММЕТРИИ
ПОЛОВИНА ВИДА
ПОЛОВИНА РАЗРЕЗА
Слайд 17 НА ПОЛОВИНЕ ВИДА ШТРИХОВЫЕ ЛИНИИ, ИЗОБРАЖАЮЩИЕ КОНТУР ВНУТРЕННИХ ОЧЕРТАНИЙ,
НЕ ПРОВОДЯТ
ПРАВИЛЬНО
НЕ ПРАВИЛЬНО
Слайд 18 ПРИ СОЕДИНЕНИИИ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА РАЗМЕРЫ
НАНОСЯТ СЛЕДУЮЩИМ ОБРАЗОМ:
Размерные линии, относящиеся к элементу детали, вычерченному только
до оси симметрии, проводят чуть дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.
Слайд 20Практическая работа
Выполнить графическую работу на формате А4 по заданным размерам
с их вынесением. Оформить чертеж по стандарту
