СОЕДИНЕНИЯ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ ПЛАН

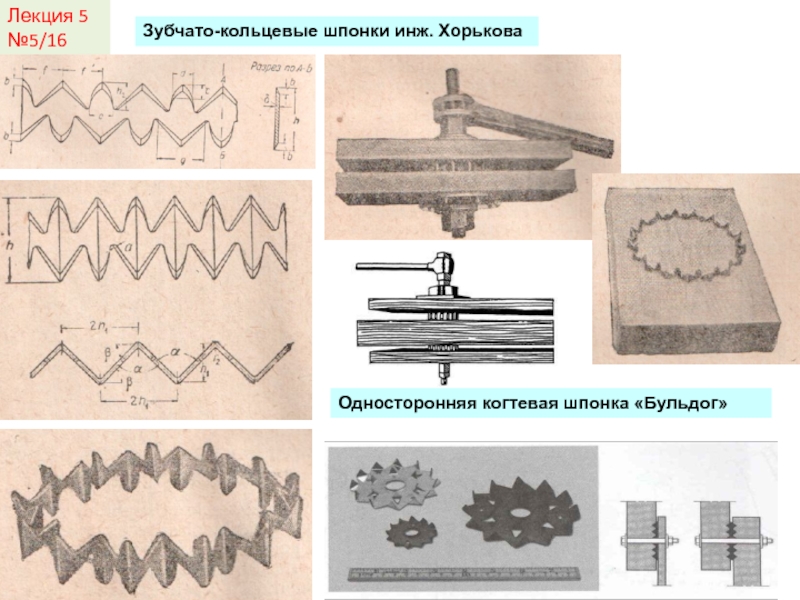

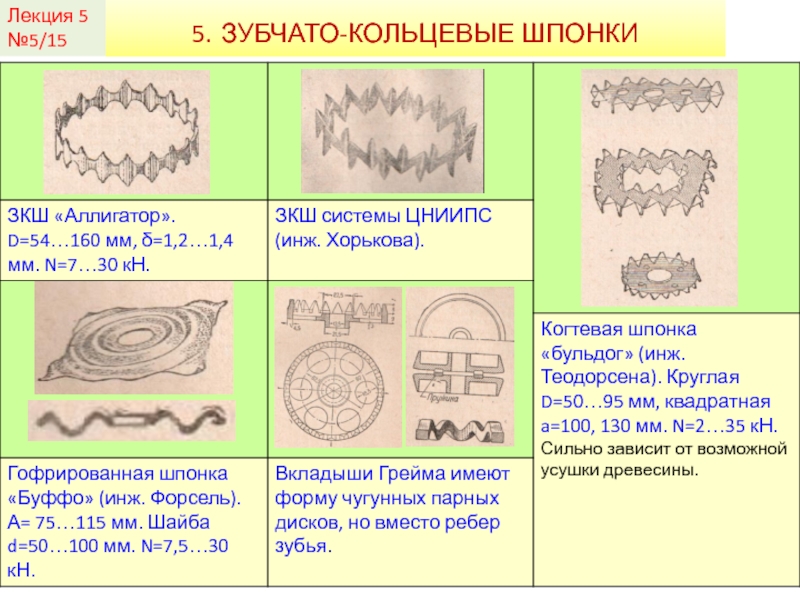

ЗУБЧАТО-КОЛЬЦЕВЫЕ ШПОНКИ
ЕВРОКРЕПЕЖ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

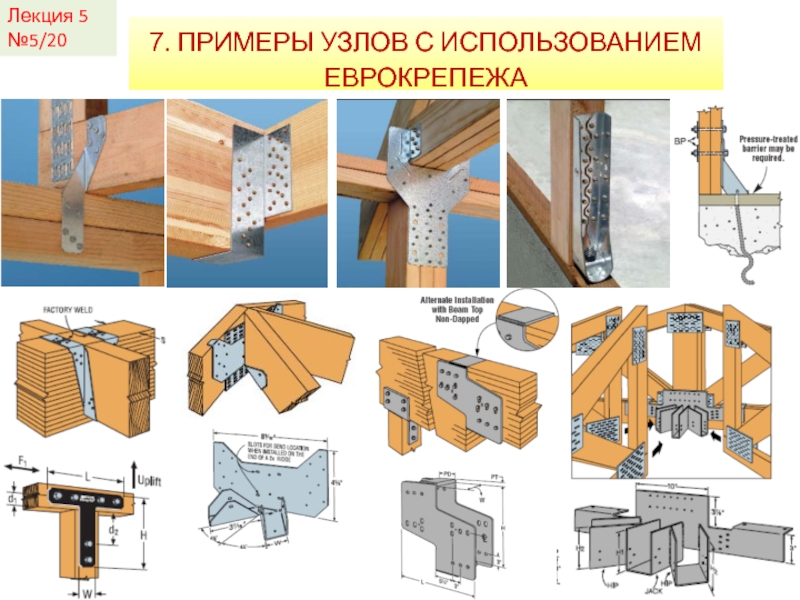

ПРИМЕРЫ УЗЛОВ С ИСПОЛЬЗОВАНИЕМ ЕВРОКРЕПЕЖА


Лекция

5
№5/1

ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ ПОДГОТОВКУ:
Горючесть древесины;
Огнестойкость деревянных конструкций;
Конструкционные и химические меры защиты ДК от пожарной опасности;
Биовредители древесины;
Конструкционные и химические меры защиты ДК от гниения и биовредителей.

соединений:

наращивание – удлинение бревен или брусьев (свай, стоек) в вертикальном

направлении. Оси соединяемых элементов расположены на одной вертикальной прямой;

сращивание – удлинение в горизонтальном направлении. Оси соединяемых элементов расположены на одной горизонтальной прямой;

сплачивание – увеличение по ширине. Оси соединяемых элементов расположены параллельно;

вязка – сопряжение под углом. Оси соединяемых элементов расположены под углом друг к другу.

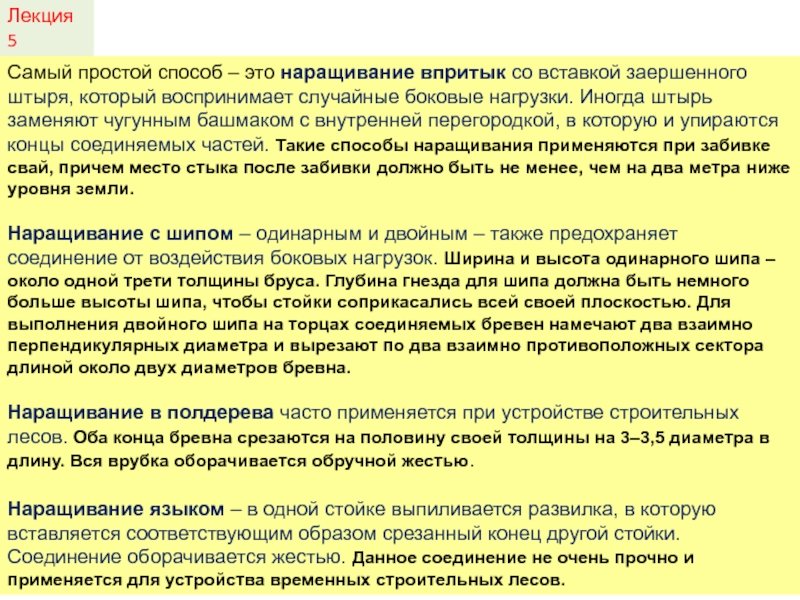

вставкой заершенного штыря, который воспринимает случайные боковые нагрузки. Иногда штырь

заменяют чугунным башмаком с внутренней перегородкой, в которую и упираются концы соединяемых частей. Такие способы наращивания применяются при забивке свай, причем место стыка после забивки должно быть не менее, чем на два метра ниже уровня земли.

Наращивание с шипом – одинарным и двойным – также предохраняет соединение от воздействия боковых нагрузок. Ширина и высота одинарного шипа – около одной трети толщины бруса. Глубина гнезда для шипа должна быть немного больше высоты шипа, чтобы стойки соприкасались всей своей плоскостью. Для выполнения двойного шипа на торцах соединяемых бревен намечают два взаимно перпендикулярных диаметра и вырезают по два взаимно противоположных сектора длиной около двух диаметров бревна.

Наращивание в полдерева часто применяется при устройстве строительных лесов. Оба конца бревна срезаются на половину своей толщины на 3–3,5 диаметра в длину. Вся врубка оборачивается обручной жестью.

Наращивание языком – в одной стойке выпиливается развилка, в которую вставляется соответствующим образом срезанный конец другой стойки. Соединение оборачивается жестью. Данное соединение не очень прочно и применяется для устройства временных строительных лесов.

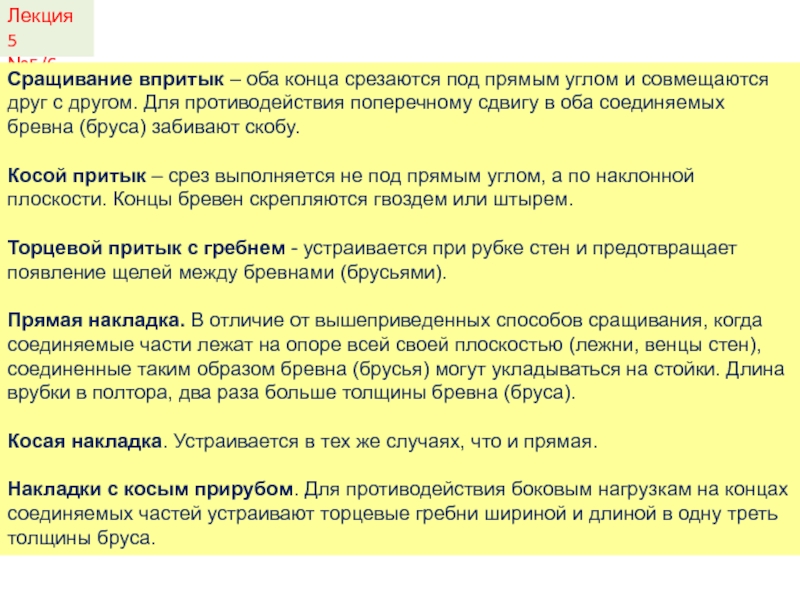

углом и совмещаются друг с другом. Для противодействия поперечному сдвигу в оба

соединяемых бревна (бруса) забивают скобу.

Косой притык – срез выполняется не под прямым углом, а по наклонной плоскости. Концы бревен скрепляются гвоздем или штырем.

Торцевой притык с гребнем - устраивается при рубке стен и предотвращает появление щелей между бревнами (брусьями).

Прямая накладка. В отличие от вышеприведенных способов сращивания, когда соединяемые части лежат на опоре всей своей плоскостью (лежни, венцы стен), соединенные таким образом бревна (брусья) могут укладываться на стойки. Длина врубки в полтора, два раза больше толщины бревна (бруса).

Косая накладка. Устраивается в тех же случаях, что и прямая.

Накладки с косым прирубом. Для противодействия боковым нагрузкам на концах соединяемых частей устраивают торцевые гребни шириной и длиной в одну треть толщины бруса.

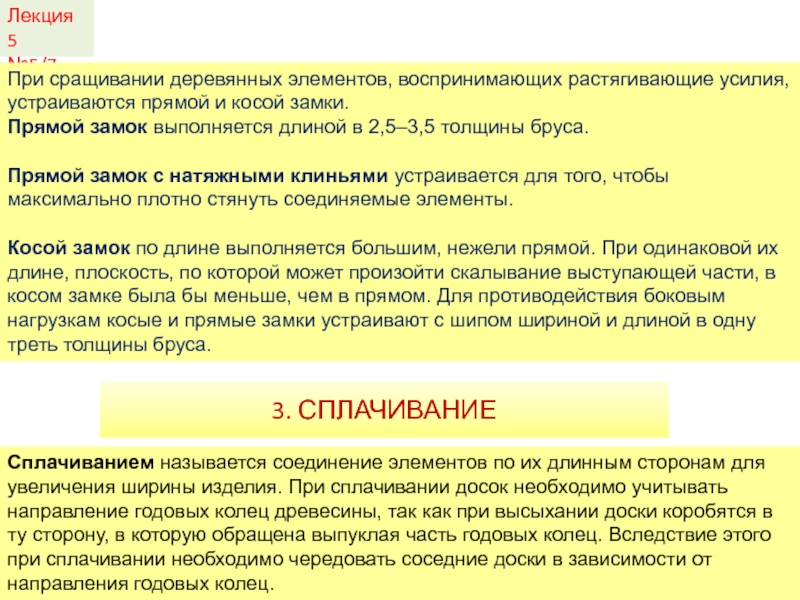

прямой и косой замки.
Прямой замок выполняется длиной в 2,5–3,5 толщины

бруса.

Прямой замок с натяжными клиньями устраивается для того, чтобы максимально плотно стянуть соединяемые элементы.

Косой замок по длине выполняется большим, нежели прямой. При одинаковой их длине, плоскость, по которой может произойти скалывание выступающей части, в косом замке была бы меньше, чем в прямом. Для противодействия боковым нагрузкам косые и прямые замки устраивают с шипом шириной и длиной в одну треть толщины бруса.

3. СПЛАЧИВАНИЕ

Сплачиванием называется соединение элементов по их длинным сторонам для увеличения ширины изделия. При сплачивании досок необходимо учитывать направление годовых колец древесины, так как при высыхании доски коробятся в ту сторону, в которую обращена выпуклая часть годовых колец. Вследствие этого при сплачивании необходимо чередовать соседние доски в зависимости от направления годовых колец.

шпунт. Ширина и высота гребня равна одной трети толщины доски;
В

ножовку. Кромки досок отесываются под острым углом к широкой плоскости доски;
Гребнем. Высота гребня – от одной трети до половины доски;
В четверть. Уступ равен половине толщины доски;
В шпунт с рейками. В обеих досках выбираются пазы, в которые вставляется рейка шириной вдвое больше, чем глубина паза.
Для скрепления между собой сплачиваемых досок и пластин употребляют шпонки со скошенными краями. Иногда шпонкам придается соответствующий профиль, скрывающий щель между шпонкой и досками.
Если возникает необходимость сплочения брусьев, работающих на изгиб (балки), изготавливают составные брусья.
Составной брус со шпонками. В каждом из сплачиваемых брусьев выбираются прямоугольные выемки, которые при совмещении брусьев образуют прямоугольные отверстия. В такое отверстие вставляется шпонка из древесины твердых пород (береза). В зависимости от толщины бруса глубина врезки шпонки может быть от 2,5 до 3,5 см, а ширина – в четыре раза больше глубины врезки. Шаг между шпонками – в четыре раза больше ширины шпонки. Для придания балке большей прочности в промежутках между шпонками брусья стягиваются болтами.

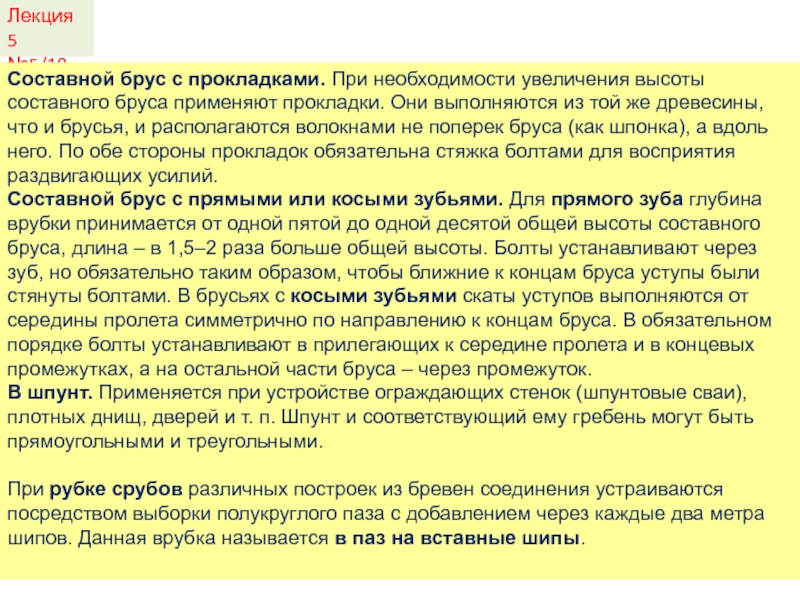

составного бруса применяют прокладки. Они выполняются из той же древесины, что

и брусья, и располагаются волокнами не поперек бруса (как шпонка), а вдоль него. По обе стороны прокладок обязательна стяжка болтами для восприятия раздвигающих усилий.
Составной брус с прямыми или косыми зубьями. Для прямого зуба глубина врубки принимается от одной пятой до одной десятой общей высоты составного бруса, длина – в 1,5–2 раза больше общей высоты. Болты устанавливают через зуб, но обязательно таким образом, чтобы ближние к концам бруса уступы были стянуты болтами. В брусьях с косыми зубьями скаты уступов выполняются от середины пролета симметрично по направлению к концам бруса. В обязательном порядке болты устанавливают в прилегающих к середине пролета и в концевых промежутках, а на остальной части бруса – через промежуток.
В шпунт. Применяется при устройстве ограждающих стенок (шпунтовые сваи), плотных днищ, дверей и т. п. Шпунт и соответствующий ему гребень могут быть прямоугольными и треугольными.

При рубке срубов различных построек из бревен соединения устраиваются посредством выборки полукруглого паза с добавлением через каждые два метра шипов. Данная врубка называется в паз на вставные шипы.

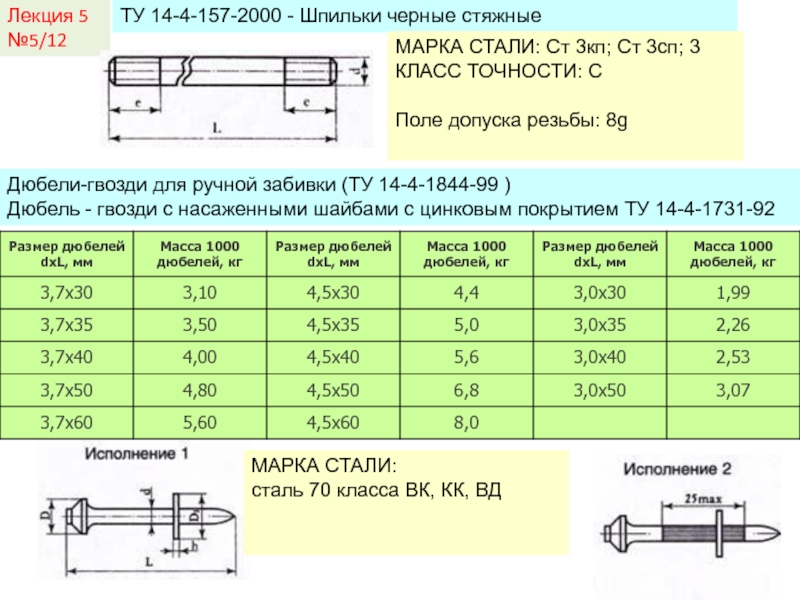

гвозди с насаженными шайбами с цинковым покрытием ТУ 14-4-1731-92
МАРКА СТАЛИ:

сталь 70 класса ВК, КК, ВД

ТУ 14-4-157-2000 - Шпильки черные стяжные

МАРКА СТАЛИ: Ст 3кп; Ст 3сп; 3 КЛАСС ТОЧНОСТИ: С Поле допуска резьбы: 8g

видов; в — уголки под различными углами; г — утапливаемые

потайные кольцевые шпонки; д — впрессованные кольцевые и квадратные шпонки с зубчатыми краями.

Хомутами из полосовой стали толщиной 10…15 мм и шириной 30…100 мм укрепляют соединения строительных конструкций. Место соединения обхватывают хомутом, а затем стягивают его болтом или прибивают гвоздем. В зависимости от формы соединяемых деталей применяют хомуты круглые или прямоугольные.
Утапливаемые кольцевидные и квадратные стальные шпонки применяют для бокового крепления двух или трех деталей. Диаметр кольцевидной шпонки 5…20 см, высота (включая выступы) — 3… 5 мм. В местах установки выфрезеровывают соответствующие пазы, куда вставляют шпонку, чтобы половина высоты шпонки входила в каждую деталь.

бывают кольцевидные и квадратные. Их высота 25 мм с прочными

острыми зубьями по обоим краям.
В местах соединения строительных конструкций выполняют отверстия под болты, затем острыми зубьями шпонку закрепляют на одной детали и накрывают второй. Вставив болты, затягивают гайки и сжимают соединение, впрессовывая шпонку в древесину. Зубья шпонок, впрессованные в древесину, обеспечивают жесткое и прочное соединение.

Глухари и строительные скобы:
а — глухарь с расплющенным концом; б — глухарь — крюк с загнутым концом; в — прямая строительная скоба; г — развернутая (180°) строительная скоба; д — повернутая (90°) скоба

Глухари и крюки изготовляют из квадратной стали сечением 10ХЮ…12X12 мм или цилиндрической стали диаметром 10…12 мм. Длина глухарей 100… 120мм.
Строительные скобы изготовляют из квадратной стали размером 10Х10… 18X18 мм или цилиндрической — диаметром 10…18 мм длиной 200…500 мм. Заостренные концы скобы согнуты в одну или в разные стороны под углом 90 или 180°.
