Состав и назначение основных сооружений ГЭС

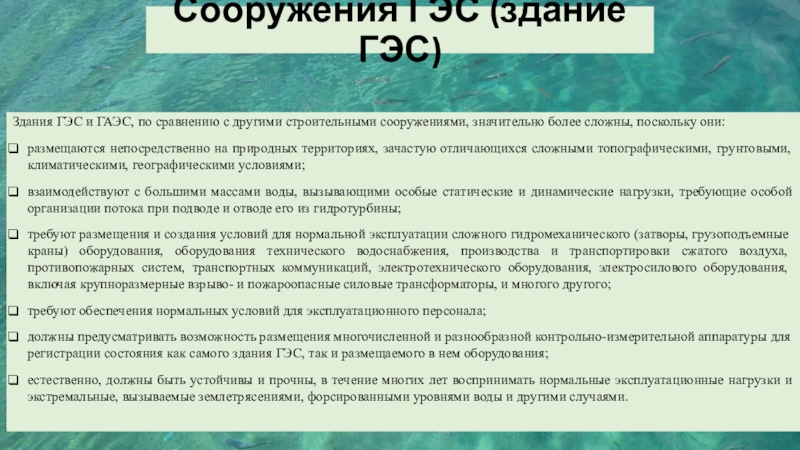

другими строительными сооружениями, значительно более сложны, поскольку они:
размещаются непосредственно на

природных территориях, зачастую отличающихся сложными топографическими, грунтовыми, климатическими, географическими условиями;
взаимодействуют с большими массами воды, вызывающими особые статические и динамические нагрузки, требующие особой организации потока при подводе и отводе его из гидротурбины;
требуют размещения и создания условий для нормальной эксплуатации сложного гидромеханического (затворы, грузоподъемные краны) оборудования, оборудования технического водоснабжения, производства и транспортировки сжатого воздуха, противопожарных систем, транспортных коммуникаций, электротехнического оборудования, электросилового оборудования, включая крупноразмерные взрыво- и пожароопасные силовые трансформаторы, и многого другого;
требуют обеспечения нормальных условий для эксплуатационного персонала;
должны предусматривать возможность размещения многочисленной и разнообразной контрольно-измерительной аппаратуры для регистрации состояния как самого здания ГЭС, так и размещаемого в нем оборудования;
естественно, должны быть устойчивы и прочны, в течение многих лет воспринимать нормальные эксплуатационные нагрузки и экстремальные, вызываемые землетрясениями, форсированными уровнями воды и другими случаями.

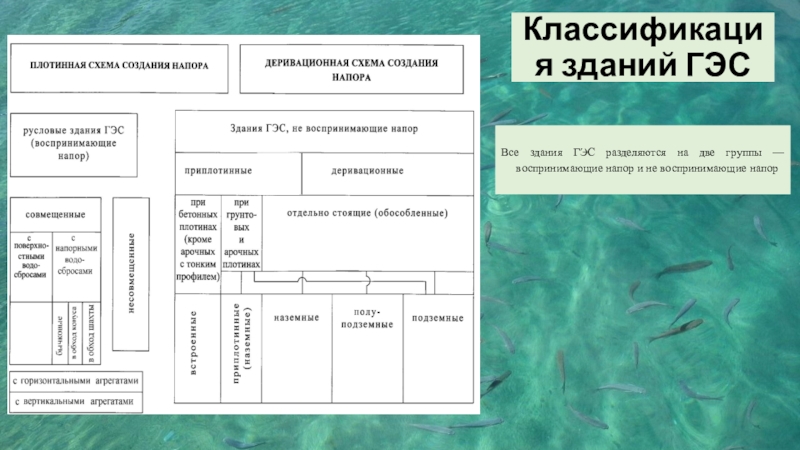

воспринимающие напор и не воспринимающие напор

напорного фронта, работают на сдвиг, воспринимают нагрузку давления от воды,

водоприемник включен в состав агрегатного блока

Располагаются непосредственно за бетонными плотинами, водоприемник находится на гребне плотины, водоводы располагаются в теле плотины или по низовой грани плотины

Располагаются в стороне от плотины и водоприемника, вода подводится деривацией

шлюз) располагаются либо на одном берегу — односторонняя компоновка ,

либо на разных берегах — береговая двусторонняя компоновка.
Процесс возведения бетонных сооружений при такой компоновке не зависит от гидрологического режима реки до последнего этапа строительства, когда русло перекрывается глухой плотиной и начинается пропуск расходов через бетонные сооружения, которые к этому времени возведены почти полностью.
Недостатком схемы является необходимость выполнения больших объемов выемки грунта в котловане, а также в подводящем и отводящем каналах.

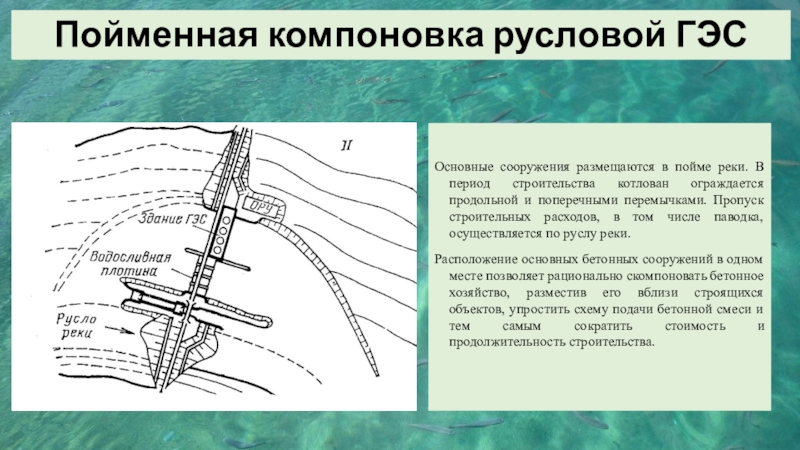

период строительства котлован ограждается продольной и поперечными перемычками. Пропуск строительных

расходов, в том числе паводка, осуществляется по руслу реки.
Расположение основных бетонных сооружений в одном месте позволяет рационально скомпоновать бетонное хозяйство, разместив его вблизи строящихся объектов, упростить схему подачи бетонной смеси и тем самым сократить стоимость и продолжительность строительства.

и крутых берегах.
Бетонные сооружения занимают всю или бóльшую часть

ширины русла, одновременное их возведение в отличие от береговой и пойменной компоновок обычно невозможно, оно осуществляется в две (иногда в три) очереди

Основные бетонные сооружения располагаются на берегу или в пойме и

частично в русле или занимают всю ширину русла и часть берега или поймы.
На схеме показана смешанная компоновка, при которой здание ГЭС занимает часть русла реки, водосливная плотина перекрывает рукав, а шлюз размещается на острове.

водоводы,
3 – водоприемник,
4 – водосбросная плотина,
5 –

глухая бетонная плотина

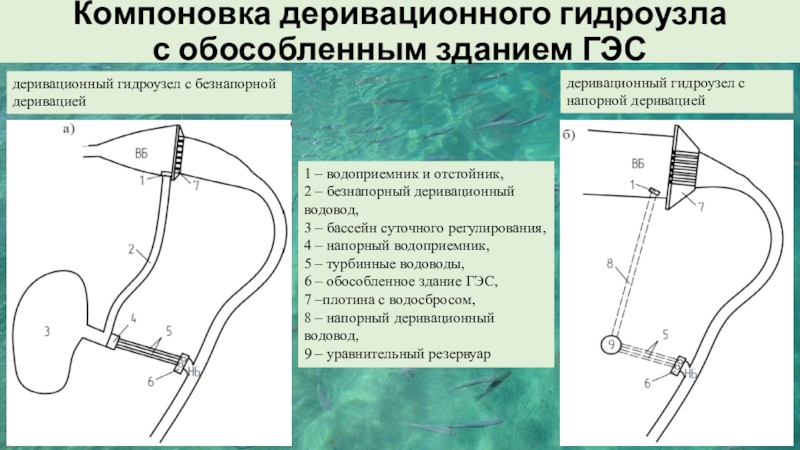

2 – напорный деривационный водовод,
3 – напорные турбинные водоводы,

4 – обособленное здание ГЭС,
5 – бетонная плотина с водосбросом,
6 – береговой водосброс

приплотинный гидроузел с бетонной плотной

приплотинный гидроузел с грунтовой плотиной

и отстойник,
2 – безнапорный деривационный
водовод,
3 – бассейн суточного

регулирования,
4 – напорный водоприемник,
5 – турбинные водоводы,
6 – обособленное здание ГЭС,
7 –плотина с водосбросом,
8 – напорный деривационный водовод,
9 – уравнительный резервуар

деривационный гидроузел с безнапорной деривацией

деривационный гидроузел с напорной деривацией
