Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Технология лаков и красок
Содержание
- 1. Технология лаков и красок
- 2. Технология красокЗадачи:Понимать, почему одни покрытия ведут себя
- 3. Краска состоит из:Жидкой части (Связующее и растворители)Сухой части (Порошки: пигменты и наполнители)Химических реагентов (Добавки)
- 4. Связующее
- 5. Основные свойства красок определяются типом связующего:Описывает тип
- 6. Типы связующих:Природные смолы:МаслаДревесные смолыКУ смолыБитумыНитроцеллюлозаСинтетические смолы:АлкидныеХлоркаучуковыеАкриловыеЭпоксидныеПолиуретановыеВиниловыеСиликатныеПолиэстерыДругие
- 7. Модифицированные связующиеМодифицированные краски содержат более одного связующего,
- 8. Механизм сушкиСвойства краски напрямую связаны с механизмом
- 9. Физическая сушка Растворитель испаряетсяМолекулы сближаются и слипаются друг с другом, образуя пленкуХимическая связь отсутствуетPaint technology: Physical_drying1
- 10. ПреимуществаОдин компонентСушка не зависит от
- 11. ХлоркаучуковыеВиниловыеАкриловыеСиликоновыеБитумныеКаменноугольныеПротивообрастающие полимерыКраски физической сушки
- 12. ОкислениеИспарение растворителя Кислород проникает в краску и
- 13. ПреимуществаОдин компонентЛегко наносятсяХорошая стойкость к
- 14. Краски кислородного отверждения/ окисленияАлкидные
- 15. Химическое отверждение Испарение растворителя Молекулы компонентов A
- 16. ПреимуществаХорошая химическая стойкостьХорошая стойкость к
- 17. ЭпоксидныеПолиуретановые2-компонентные акриловыеЦинк силикатныеПолисилоксановыеПолиэстеровыеВинилэстеровыеКраски химического отверждения
- 18. Плохое перемешивание 2 компонентных красокХорошее перемешивание- обязательное
- 19. Воздействие ультрафиолетового излучения: Сохранность глянца различных красокГлянецЧасы ускоренного испытания
- 20. Что влияет на процесс сушки ? Относительная
- 21. ВинилХлоркаучукЭпоксидПолиуретанАлкид-уретанАлкидКипяченое льняное маслоСырое льняное маслоПроникающая способность связующихНе зависящие от подготовки мастики
- 22. Не зависящие от подготовки краски рекомендованы на
- 23. Растворители/ разбавители
- 24. Растворение/ разбавление связующегоСнижение рабочей вязкостиОбеспечение вязкости для
- 25. ВодаУайт-спиритКсилолТолуолКетоныГликолиСпиртыРеактивные растворителиПримеры, растворители/ разбавители :
- 26. Добавление растворителя Скорость испарения и растворимость разбавителя влияют
- 27. Никогда не добавляйте не рекомендованный растворитель
- 28. Разбавление краски Разбавление может быть допущено только в

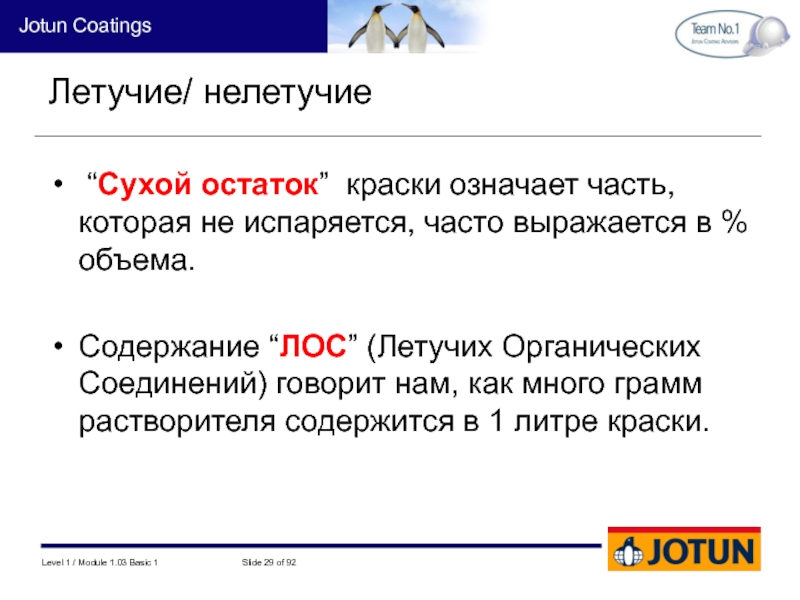

- 29. Летучие/ нелетучие “Сухой остаток” краски означает часть,
- 30. Сухой остатокСухой остаток: 50%Сухой остаток: 80%

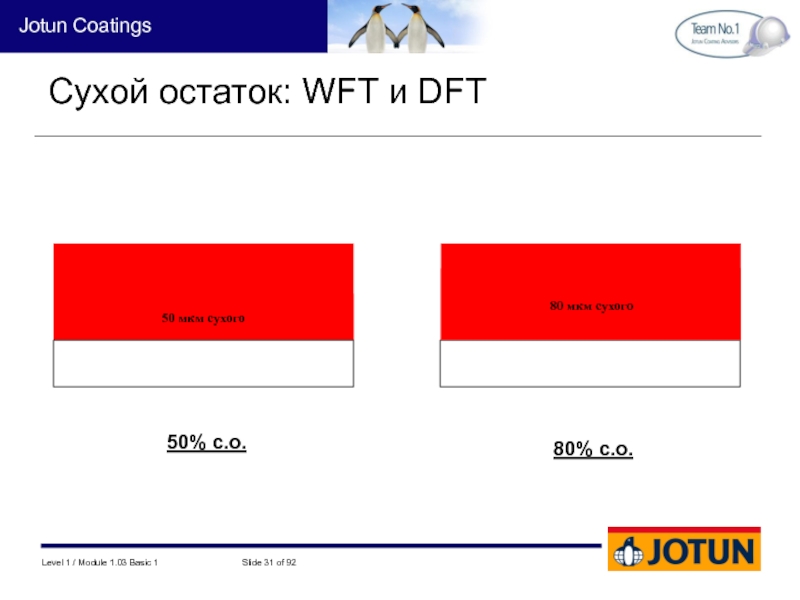

- 31. 50 мкм сухогоСухой остаток: WFT и DFT50% с.о.80% с.о.
- 32. Пигменты

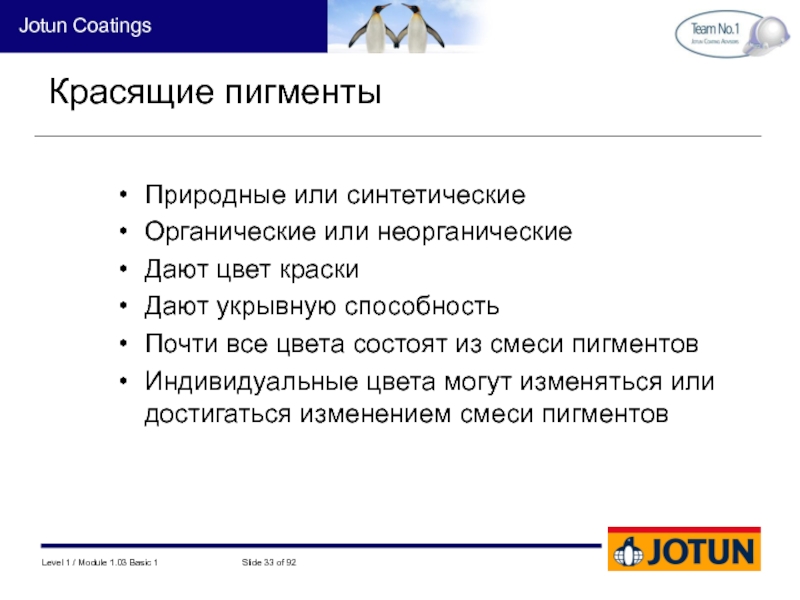

- 33. Красящие пигментыПриродные или синтетическиеОрганические или неорганическиеДают цвет
- 34. Активные/ реактивные пигменты Играют активную роль в
- 35. НаполнителиВ основном, природные минералы:ДоломитТалькМел (Карбонат кальция)ГлинаФормируют и
- 36. Применение наполнителей для изменения глянцаSemigloss(higher extender content, particles disturb mirror reflection)Flat(no gloss, only diffuse reflection)Glossy(mirror reflection)SteelSteelSteel

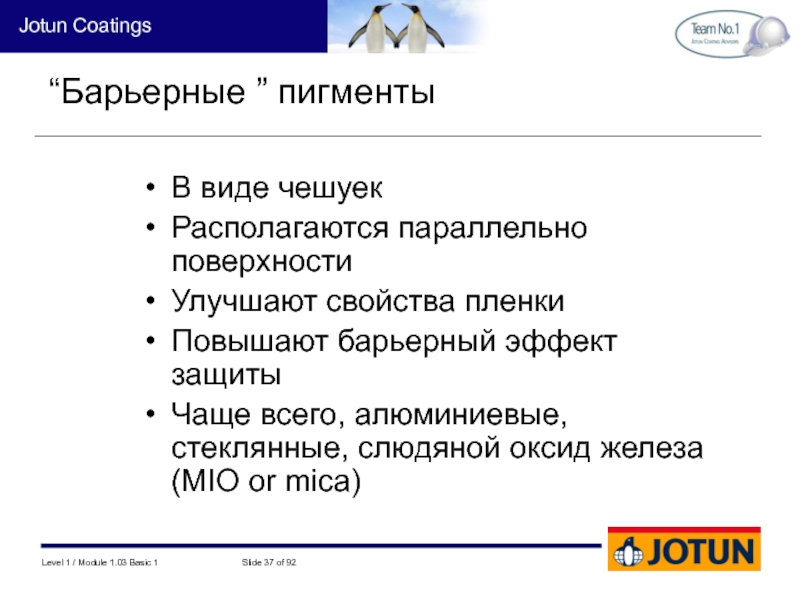

- 37. “Барьерные ” пигментыВ виде чешуекРасполагаются параллельно поверхностиУлучшают

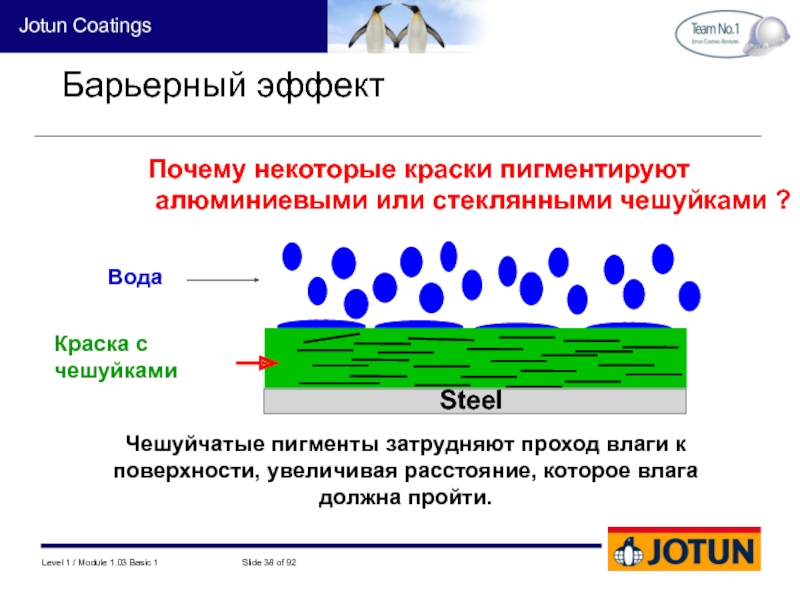

- 38. Почему некоторые краски пигментируют алюминиевыми или
- 39. Добавки
- 40. Смачивающие агентыПротиво-обмыляющиеПротиво-осаждающиеПротивоскользящиеПротивосползающиеКатализаторыUV-абсорберы…и другие…Добавки
- 41. Коррозионная защита
- 42. Коррозионная защитаБарьернаяИнгибирующаяГальваническаяПрименяются 3 основных принципа коррозионной защиты окрашиванием:

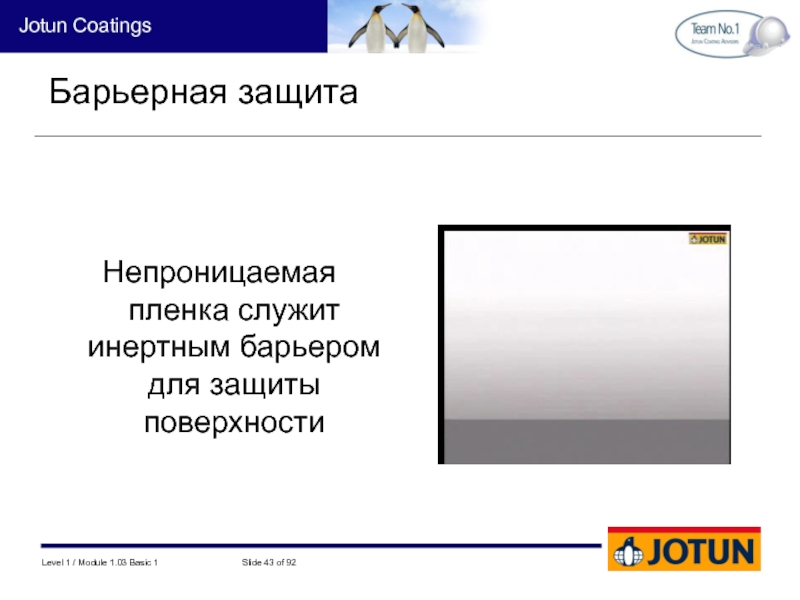

- 43. Барьерная защитаНепроницаемая пленка служит инертным барьером для защиты поверхности

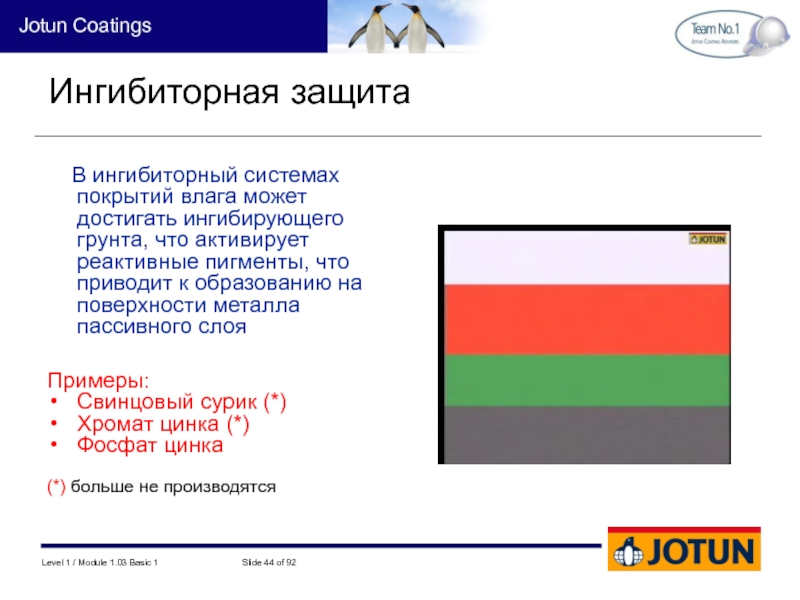

- 44. Ингибиторная защита В ингибиторный системах покрытий
- 45. Гальваническая защитаНеорганический цинк реагирует, защищая стальную поверхность, когда имеет место повреждение системы покрытий.
- 46. Для чего нужна толщина противокоррозионной системы?Определяющим фактором
- 47. Solvent test
- 48. Solvent TestСлужит для определения механизма высыхания неизвестного
- 49. Solvent test: Три образца (до начала теста)
- 50. Solvent test:
- 51. Solvent test:
- 52. Solvent Test: Акриловая (физическая сушка)
- 53. Solvent Test: Алкидная (окисление)
- 54. Solvent Test: Эпоксидная (химическая полимеризация)
- 55. Противообрастающие покрытияЗадача:Познакомиться с технологией основных противообрастающих покрытий

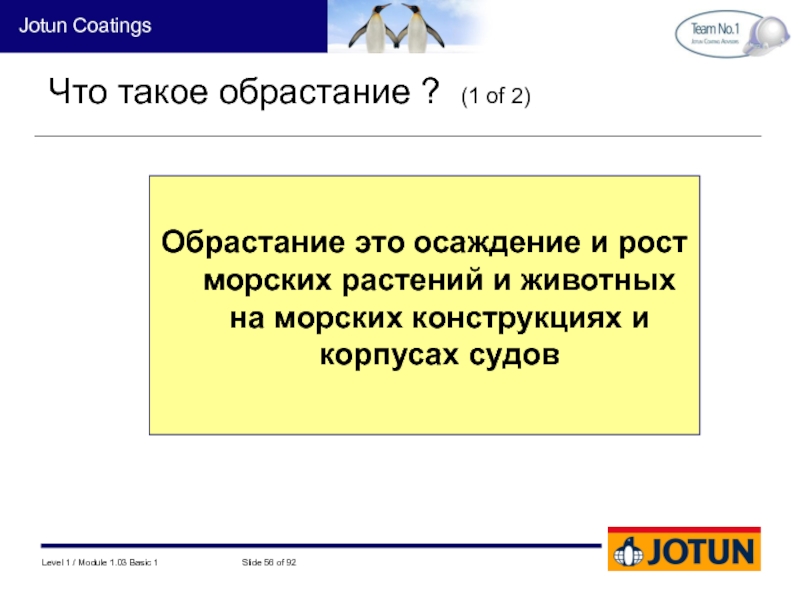

- 56. Что такое обрастание ? (1 of 2)Обрастание
- 57. Что такое обрастание ? (2 of 2) Существует

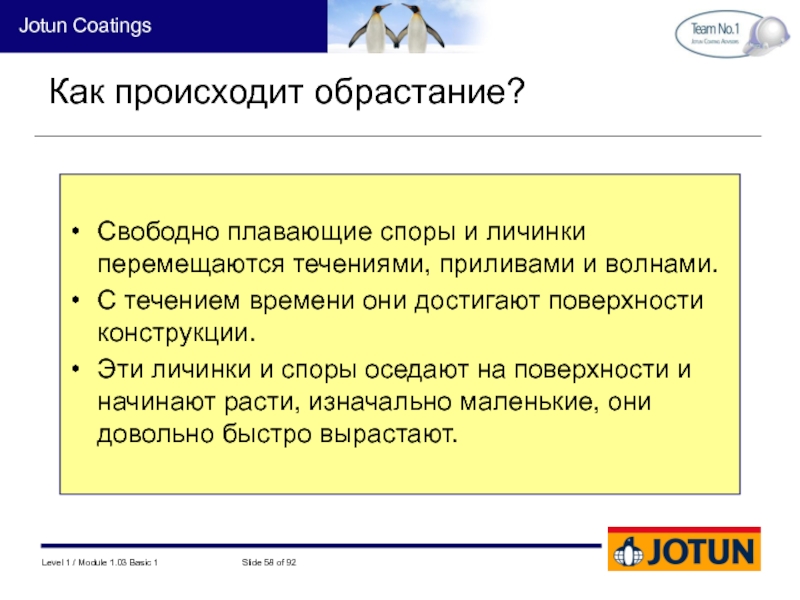

- 58. Как происходит обрастание?Свободно плавающие споры и личинки
- 59. Микро-обрастаниеCD 1545 nr. 6CD 1545 nr. 8ДиатомыРачковая стадия балянуса

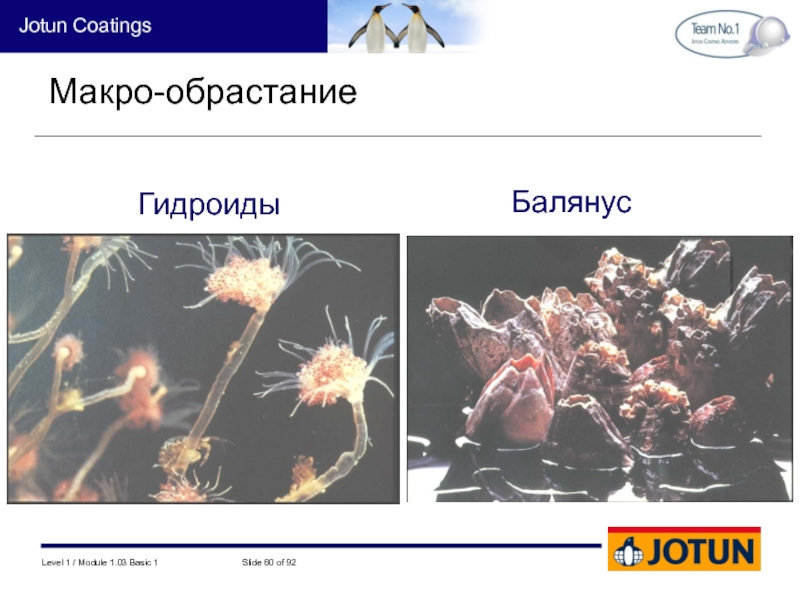

- 60. CD 1545 nr. 5Макро-обрастаниеCD 1545 nr. 12БалянусГидроиды
- 61. Обрастание на днищеДлинношеий балянус на днищеCD 1545 nr. 15
- 62. Морские обрастания (Просто джунгли...)

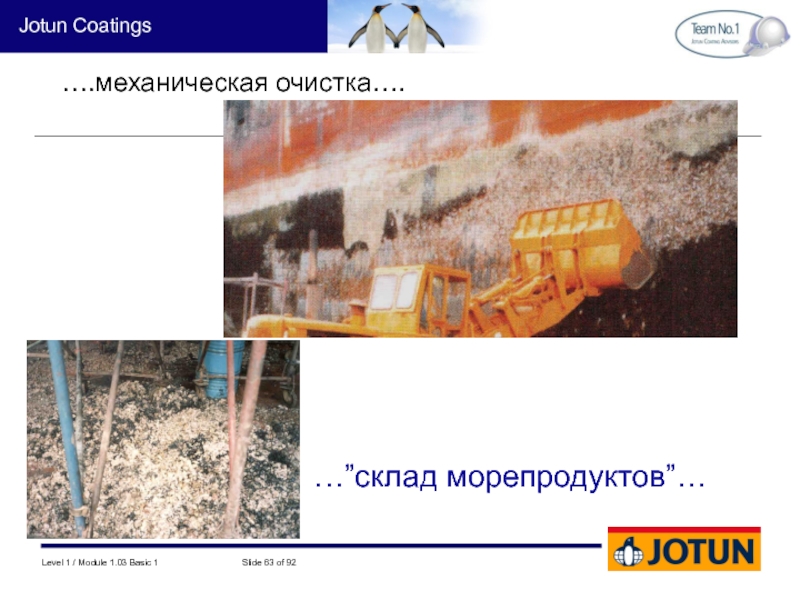

- 63. ….механическая очистка….…”склад морепродуктов”…

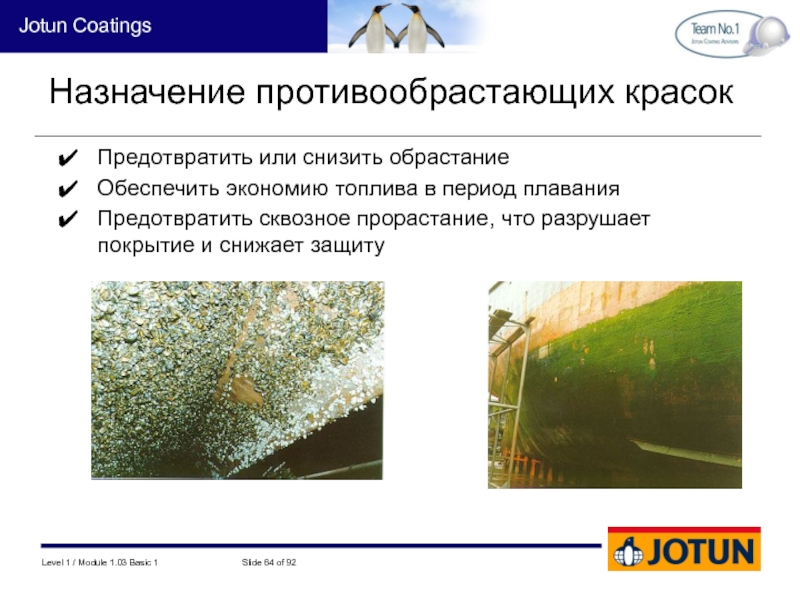

- 64. Назначение противообрастающих красокПредотвратить или снизить обрастаниеОбеспечить экономию

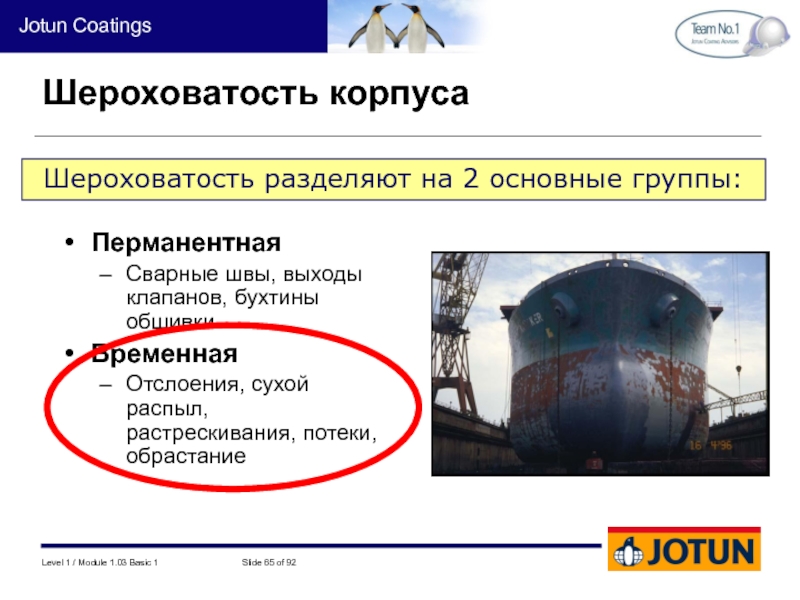

- 65. Шероховатость корпусаПерманентнаяСварные швы, выходы клапанов, бухтины обшивки.ВременнаяОтслоения,
- 66. Дефекты нанесенияТиповые дефекты нанесения, увеличивающие шероховатость:АэрозольПотекиСухой распылБрызги
- 67. Смывание АФ на днищеАФ не полностью высох
- 68. Основные типы АФОбычные АФБольше не используют2. Долго живущие АФБольше не используют3. Самополирующиеся АФ4. Покрытия, сбрасывающие обрастание
- 69. Обычные АФВодорастворимая матрицаСвязующее- природные смолыЗащита 12 месяцевСвязующее
- 70. Долго живущие АФНерастворимая матрицаТолько высвобождение биоцидовЭффективная

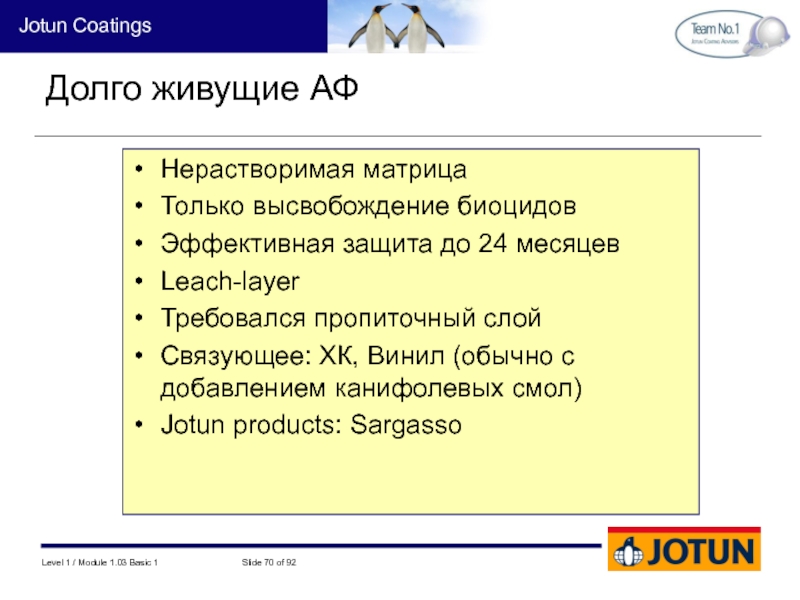

- 71. Самополирующиеся АФПредсказуемая работаБольшой междоковый интервалКонтроль шероховатости и
- 72. Что такое выщелоченный слой (leached layer) ?Выщелоченный

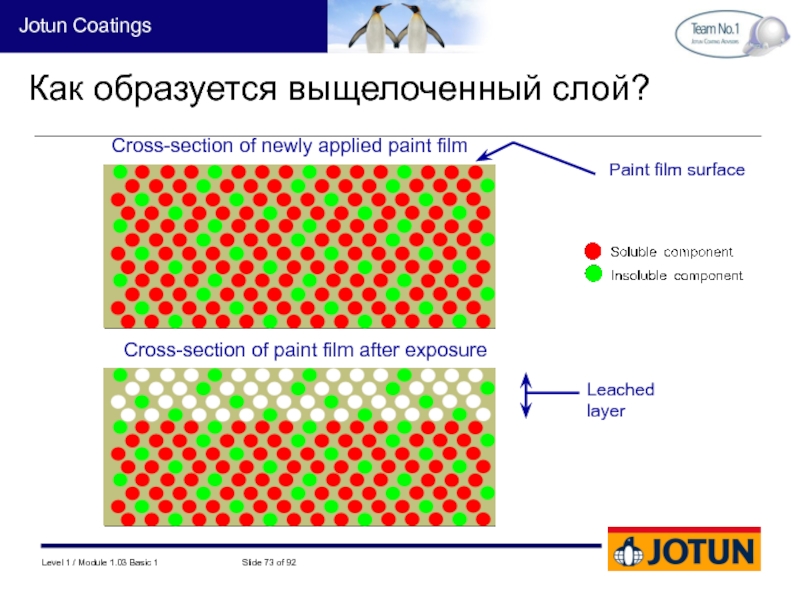

- 73. Как образуется выщелоченный слой?Paint film surface

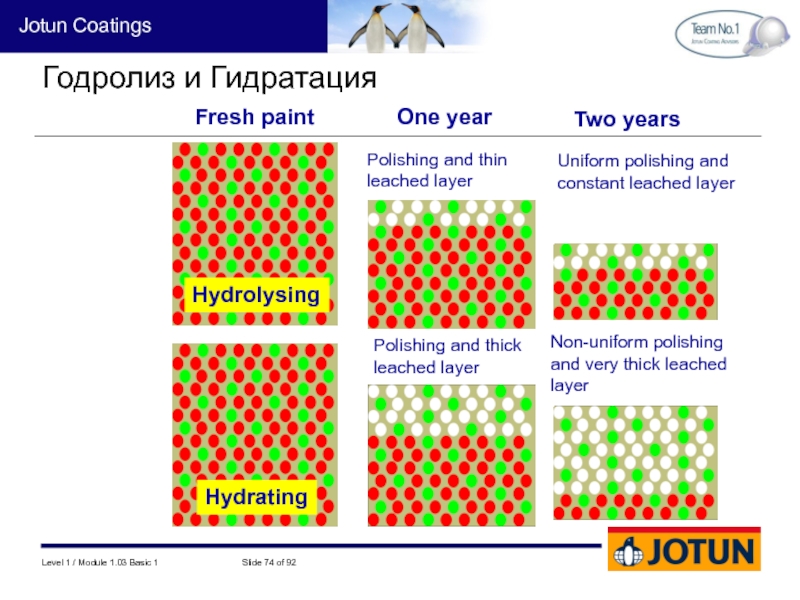

- 74. Годролиз и Гидратация
- 75. Типы самополирующихся АФ:ГидратацияПолирование как результат эрозии без
- 76. ГидратацияРастворимое в воде связующееНет постоянной степени эрозииФормируется мягкий выщелоченный слойНет эффекта сглаживанияAntifouling \ Hydrating1

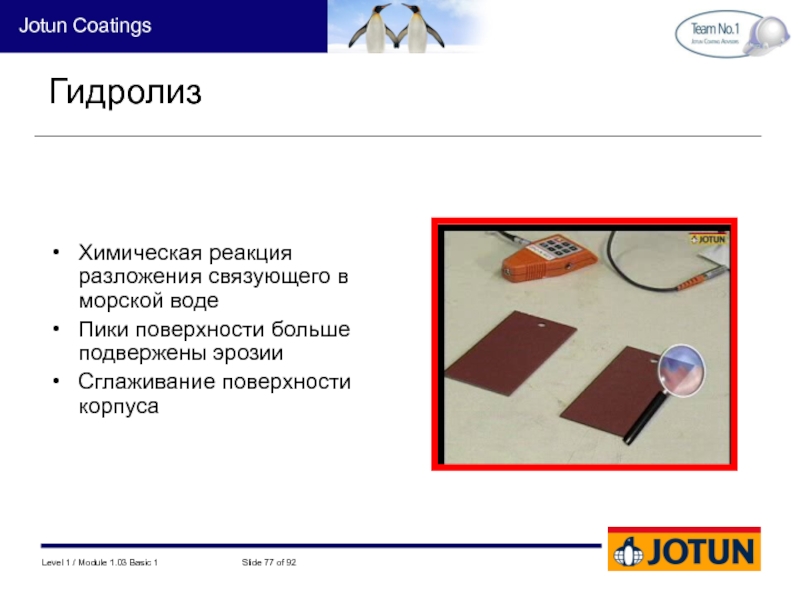

- 77. ГидролизХимическая реакция разложения связующего в морской водеПики поверхности больше подвержены эрозии Сглаживание поверхности корпусаAntifouling \ Hydrolysable1
- 78. Почему важен гидролиз?Поскольку:Линейная скорость эрозии обеспечивает долгосрочную

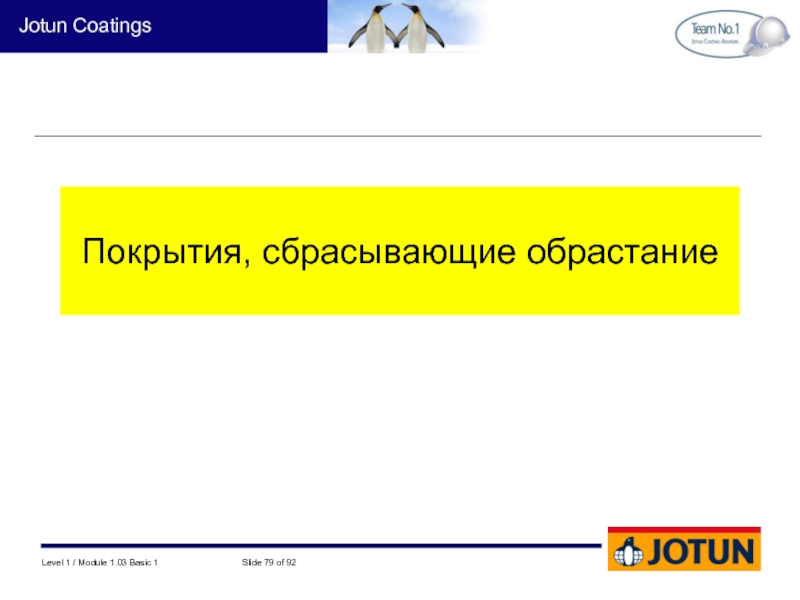

- 79. Покрытия, сбрасывающие обрастание

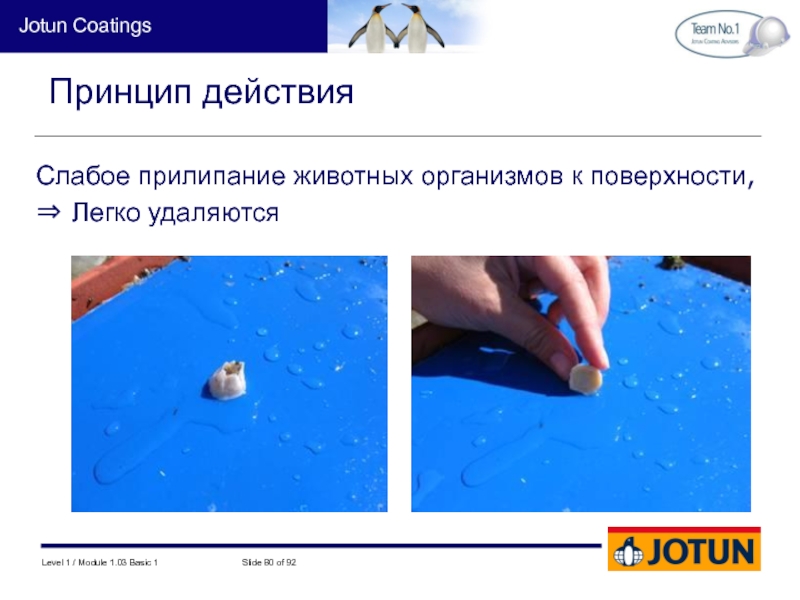

- 80. Слабое прилипание животных организмов к поверхности, Легко удаляютсяПринцип действия

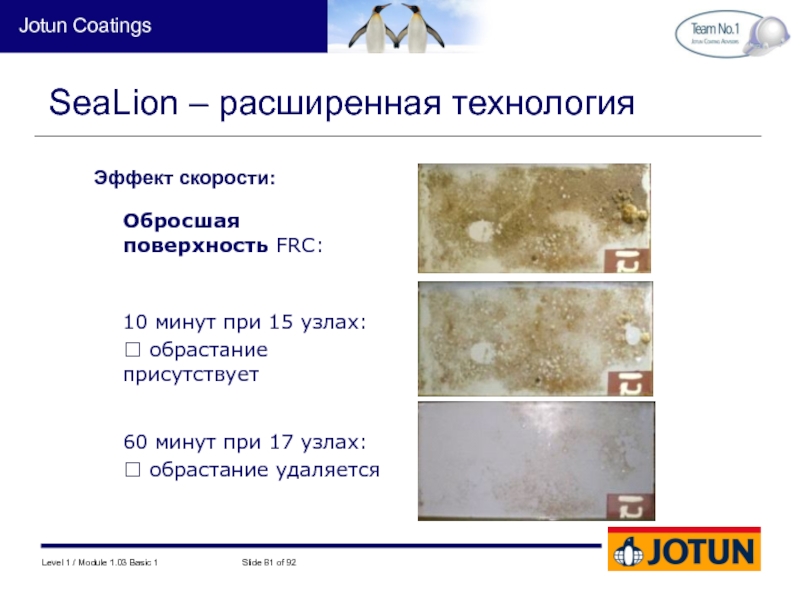

- 81. Эффект скорости:Обросшая поверхность FRC:10 минут при 15

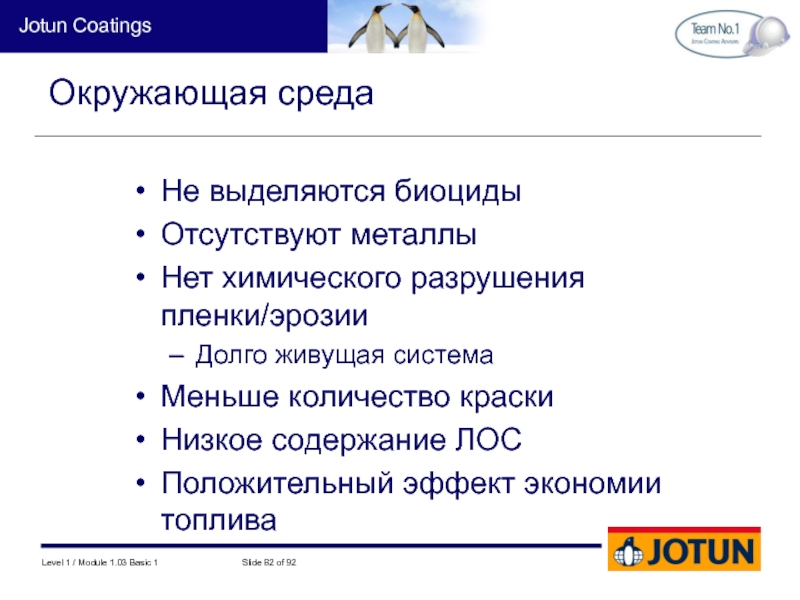

- 82. Окружающая средаSa 2.0Не выделяются биоцидыОтсутствуют металлыНет химического

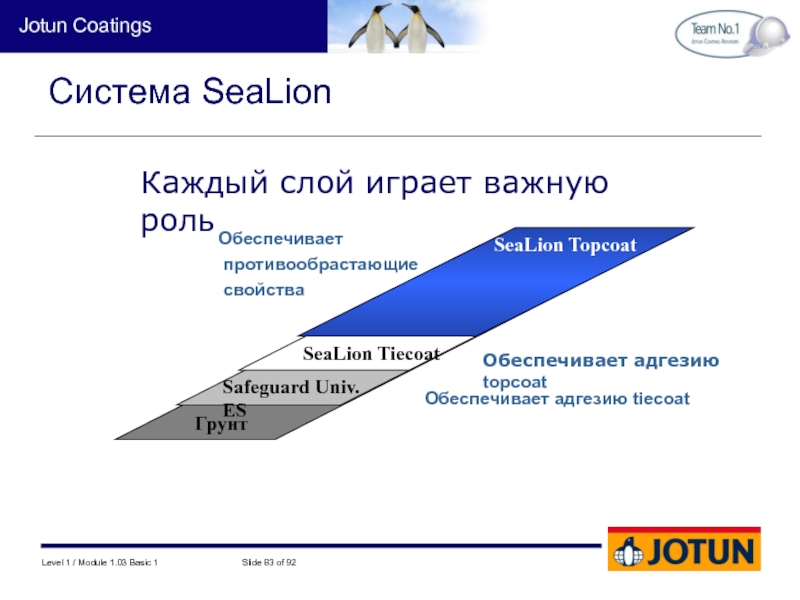

- 83. Каждый слой играет важную рольСистема SeaLion

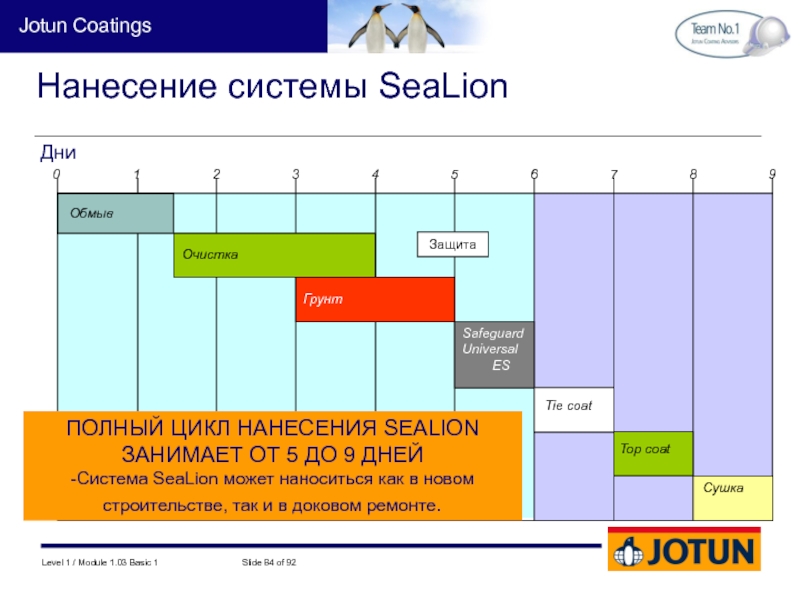

- 84. Нанесение системы SeaLionОбмывОчисткаГрунтSafeguardUniversal ESTie coatTop coatСушка1234506789ПОЛНЫЙ ЦИКЛ

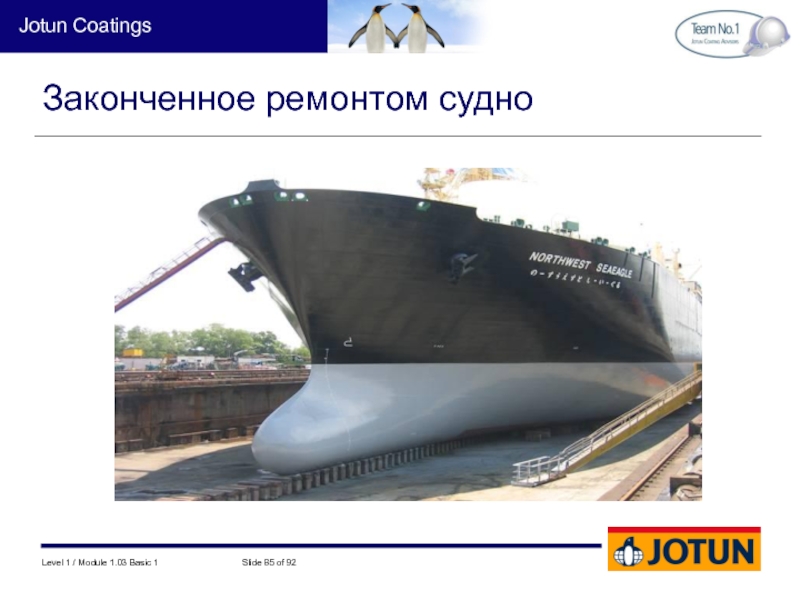

- 85. Законченное ремонтом судно
- 86. Скачать презентанцию
Технология красокЗадачи:Понимать, почему одни покрытия ведут себя иначе в тех же условиях, знать основные свойства и назначение различных типов покрытий
Слайды и текст этой презентации
Слайд 1Технология лаков и красок
Содержание:
Введение в технологию красок
Противообрастающие покрытия: технология и
продукты
Слайд 2Технология красок
Задачи:
Понимать, почему одни покрытия ведут себя иначе в тех
же условиях, знать основные свойства и назначение различных типов покрытий
Слайд 3Краска состоит из:
Жидкой части
(Связующее и растворители)
Сухой части
(Порошки: пигменты и наполнители)
Химических
реагентов
(Добавки)
Слайд 5Основные свойства красок определяются типом связующего:
Описывает тип краски
Определяет механизм пленкообразования/
тип сушки
Связывает пигменты и наполнители
Обеспечивает адгезию к подложке
Обеспечивает стойкость к воде, химикатам, растворителям, ультрафиолетовому излучению…

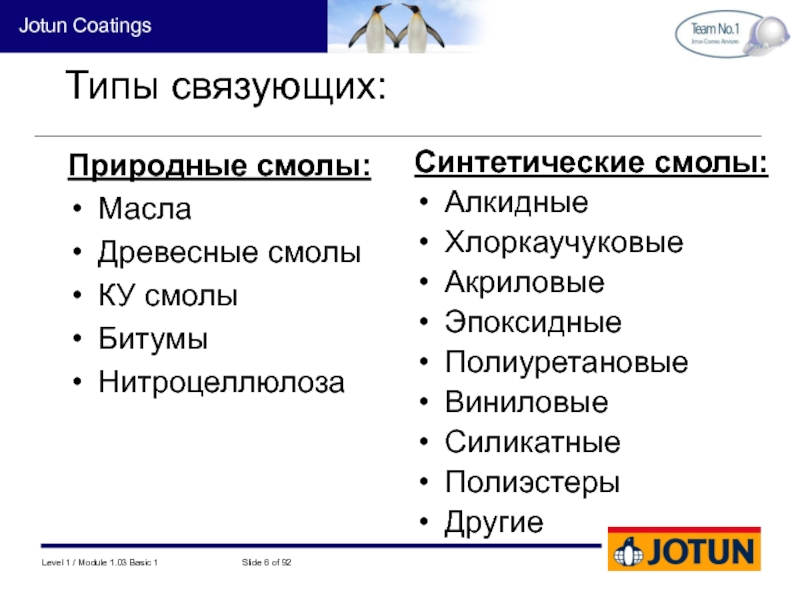

Слайд 6Типы связующих:
Природные смолы:
Масла
Древесные смолы
КУ смолы
Битумы
Нитроцеллюлоза
Синтетические смолы:
Алкидные
Хлоркаучуковые
Акриловые
Эпоксидные
Полиуретановые
Виниловые
Силикатные
Полиэстеры
Другие

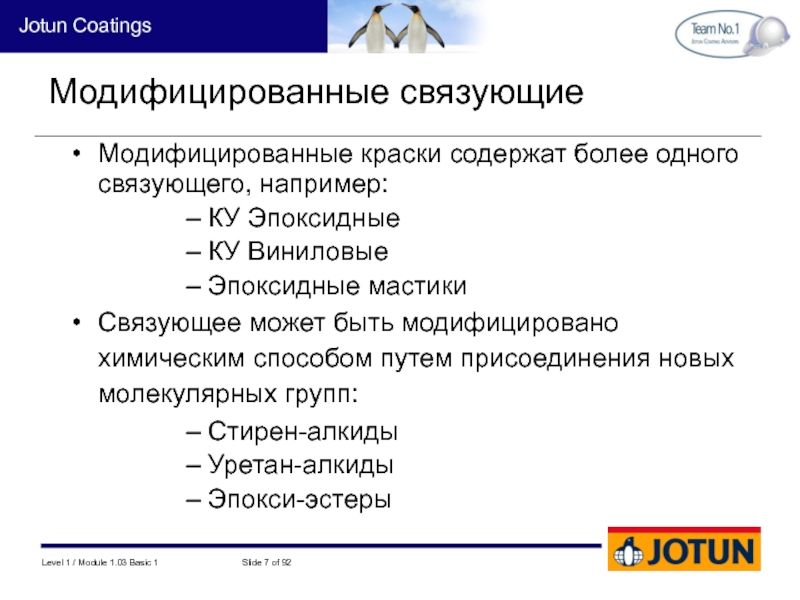

Слайд 7Модифицированные связующие
Модифицированные краски содержат более одного связующего, например:
КУ Эпоксидные
КУ Виниловые
Эпоксидные
мастики
Связующее может быть модифицировано химическим способом путем присоединения новых молекулярных
групп:Стирен-алкиды
Уретан-алкиды
Эпокси-эстеры

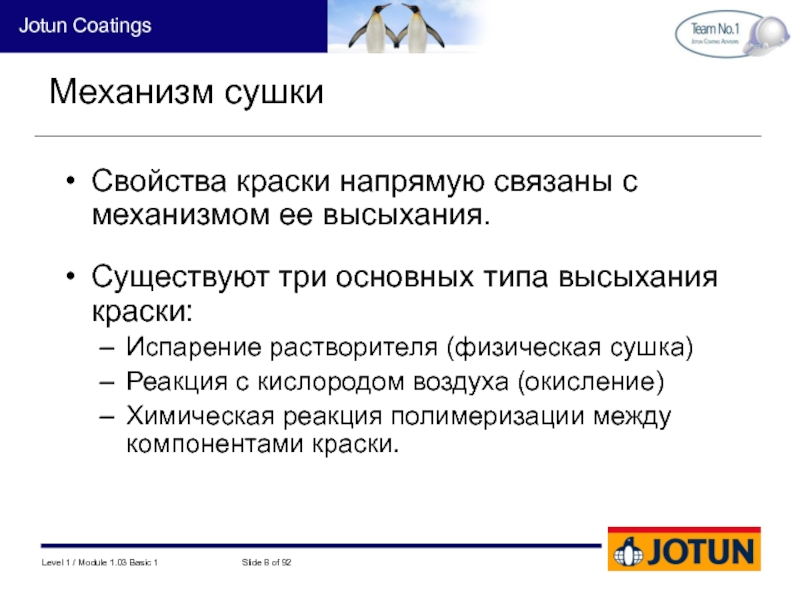

Слайд 8Механизм сушки
Свойства краски напрямую связаны с механизмом ее высыхания.
Существуют три
основных типа высыхания краски:
Испарение растворителя (физическая сушка)
Реакция с кислородом воздуха
(окисление)Химическая реакция полимеризации между компонентами краски.

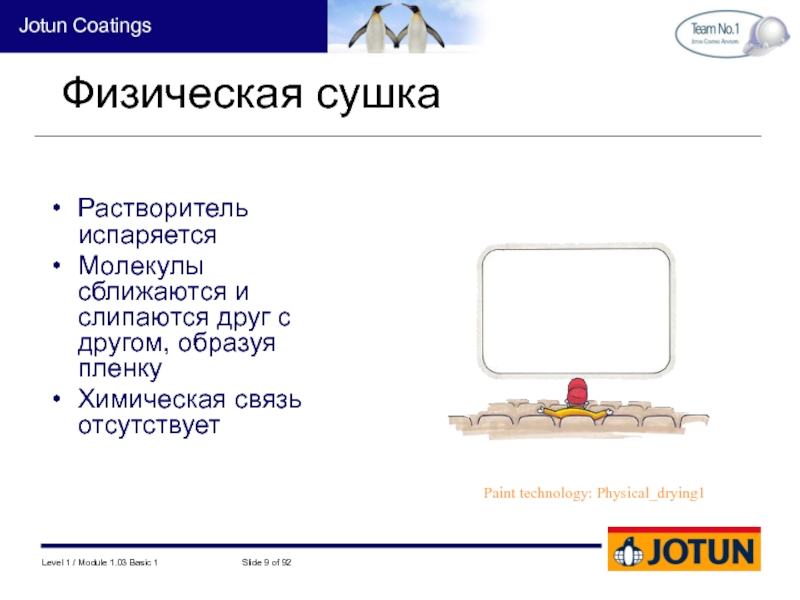

Слайд 9Физическая сушка
Растворитель испаряется
Молекулы сближаются и слипаются друг с другом,
образуя пленку
Химическая связь отсутствует
Paint technology: Physical_drying1

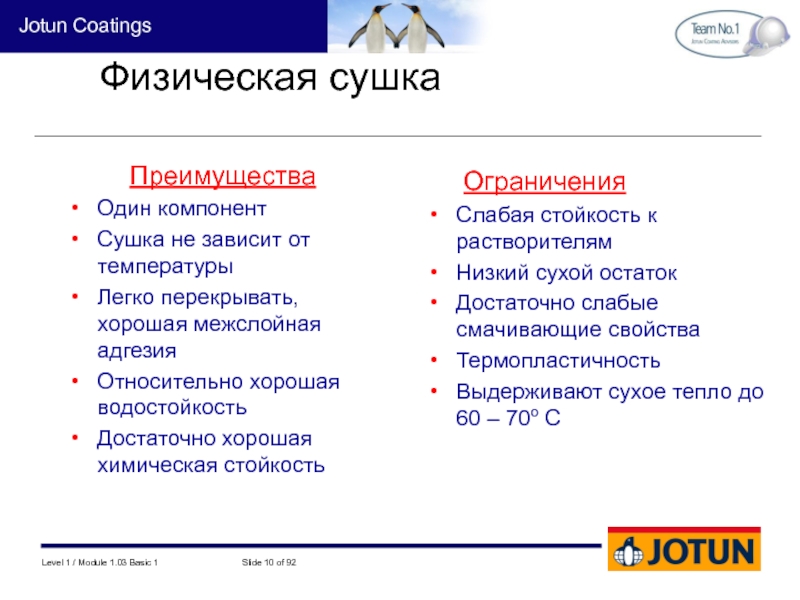

Слайд 10 Преимущества
Один компонент
Сушка не зависит от температуры
Легко перекрывать, хорошая
межслойная адгезия
Относительно хорошая водостойкость
Достаточно хорошая химическая стойкость
Ограничения
Слабая
стойкость к растворителямНизкий сухой остаток
Достаточно слабые смачивающие свойства
Термопластичность
Выдерживают сухое тепло до 60 – 70o C
Физическая сушка
Слайд 11Хлоркаучуковые
Виниловые
Акриловые
Силиконовые
Битумные
Каменноугольные
Противообрастающие
полимеры

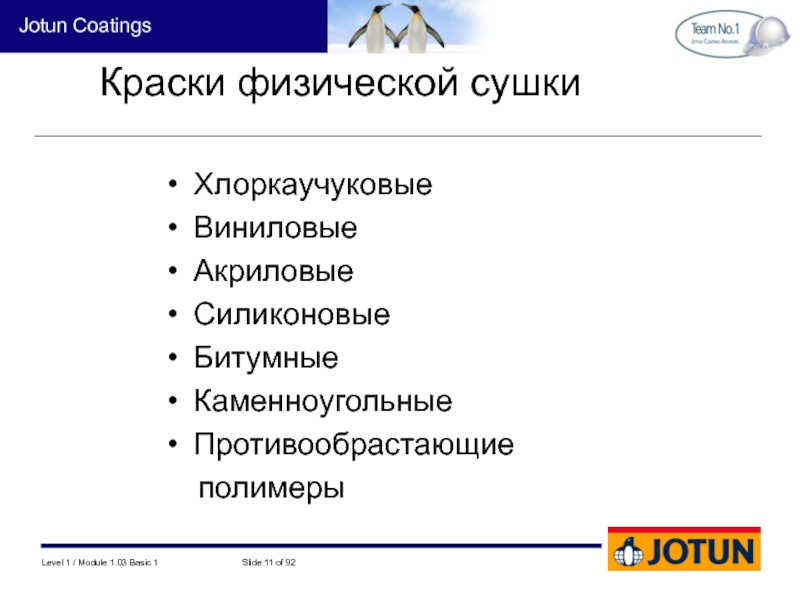

Краски физической сушки

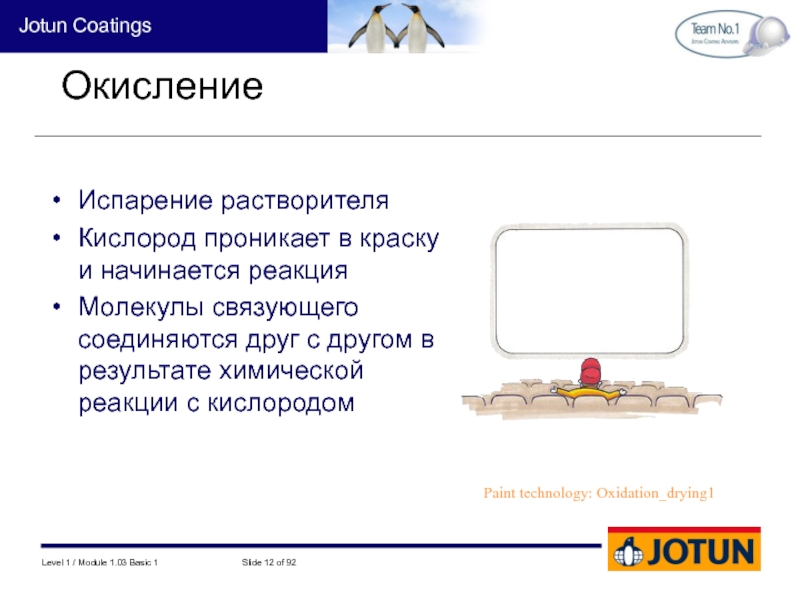

Слайд 12Окисление
Испарение растворителя
Кислород проникает в краску и начинается реакция
Молекулы связующего
соединяются друг с другом в результате химической реакции с кислородом
Paint
technology: Oxidation_drying1

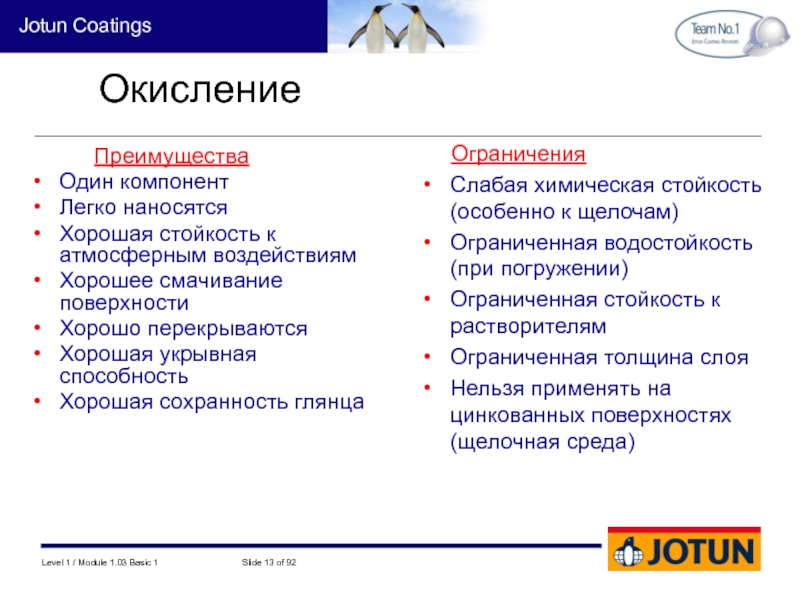

Слайд 13 Преимущества
Один компонент
Легко наносятся
Хорошая стойкость к атмосферным воздействиям
Хорошее смачивание
поверхности
Хорошо перекрываются
Хорошая укрывная способность
Хорошая сохранность глянца
Ограничения
Слабая химическая
стойкость (особенно к щелочам)Ограниченная водостойкость (при погружении)
Ограниченная стойкость к растворителям
Ограниченная толщина слоя
Нельзя применять на цинкованных поверхностях (щелочная среда)
Окисление
Слайд 15Химическое отверждение
Испарение растворителя
Молекулы компонентов A и B движутся
друг к другу
Они соединяются друг с другом путем химической реакции
Формируется
трехмерная молекулярная решетка, образуя очень прочную пленкуPaint technology: Curing_good1

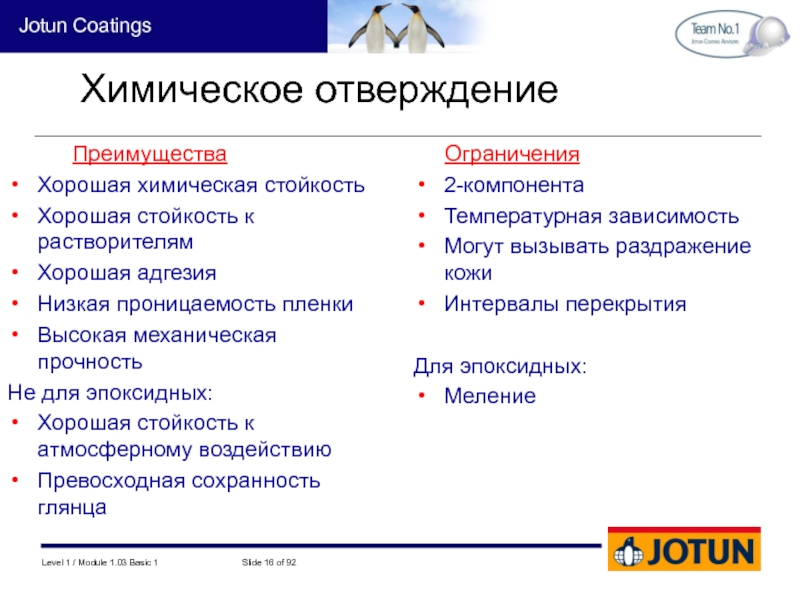

Слайд 16 Преимущества
Хорошая химическая стойкость
Хорошая стойкость к растворителям
Хорошая адгезия
Низкая проницаемость
пленки
Высокая механическая прочность
Не для эпоксидных:
Хорошая стойкость к атмосферному воздействию
Превосходная сохранность
глянца Ограничения
2-компонента
Температурная зависимость
Могут вызывать раздражение кожи
Интервалы перекрытия
Для эпоксидных:
Меление
Химическое отверждение
Слайд 17Эпоксидные
Полиуретановые
2-компонентные акриловые
Цинк силикатные
Полисилоксановые
Полиэстеровые
Винилэстеровые
Краски химического отверждения

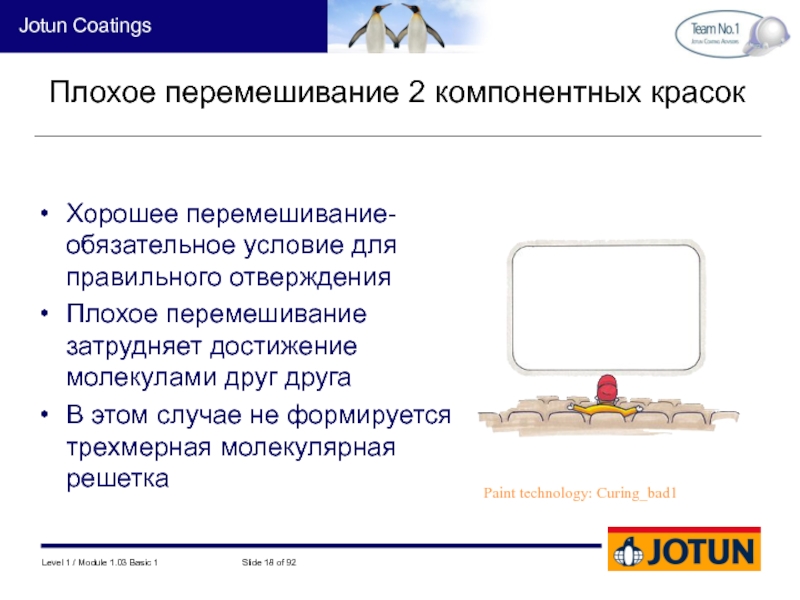

Слайд 18Плохое перемешивание 2 компонентных красок
Хорошее перемешивание- обязательное условие для правильного
отверждения
Плохое перемешивание затрудняет достижение молекулами друг друга
В этом случае
не формируется трехмерная молекулярная решеткаPaint technology: Curing_bad1

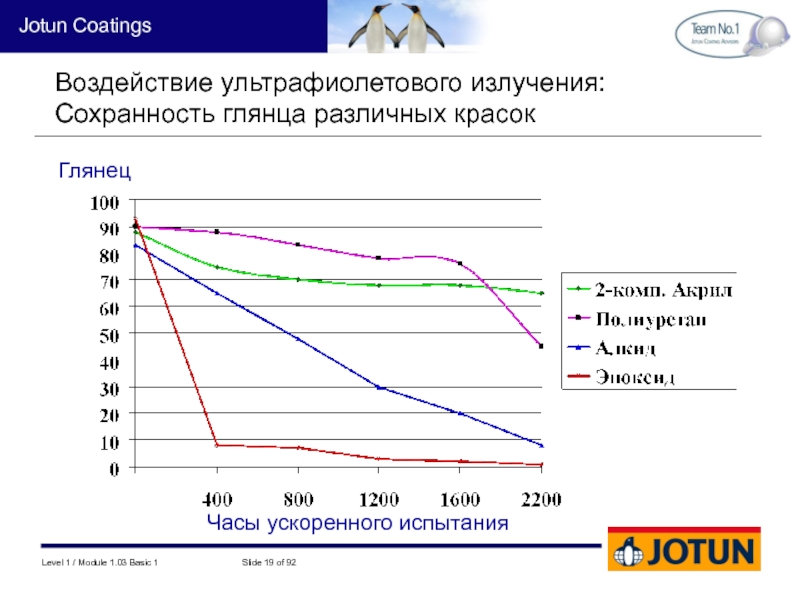

Слайд 19Воздействие ультрафиолетового излучения: Сохранность глянца различных красок
Глянец
Часы ускоренного испытания

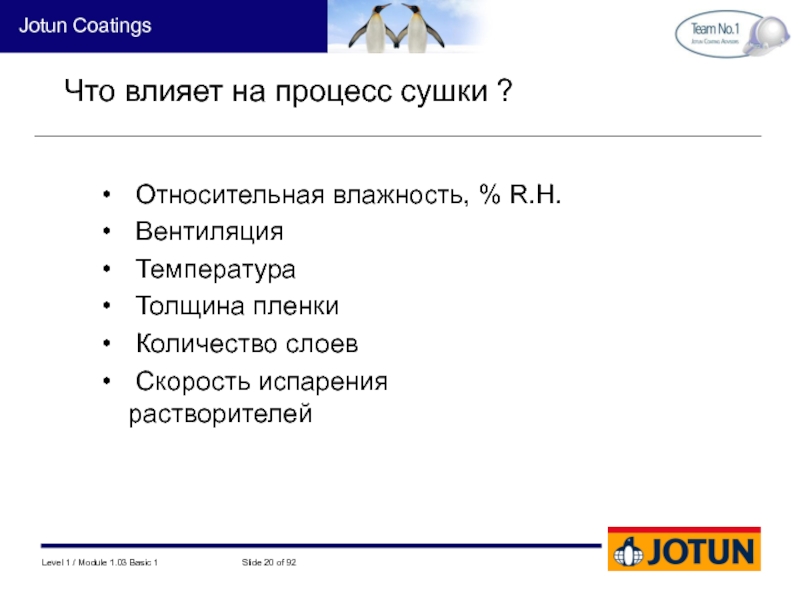

Слайд 20Что влияет на процесс сушки ?
Относительная влажность, % R.H.
Вентиляция
Температура
Толщина пленки
Количество слоев
Скорость испарения растворителей
Слайд 21Винил
Хлоркаучук
Эпоксид
Полиуретан
Алкид-уретан
Алкид
Кипяченое льняное масло
Сырое льняное масло
Проникающая способность связующих
Не зависящие от подготовки
мастики

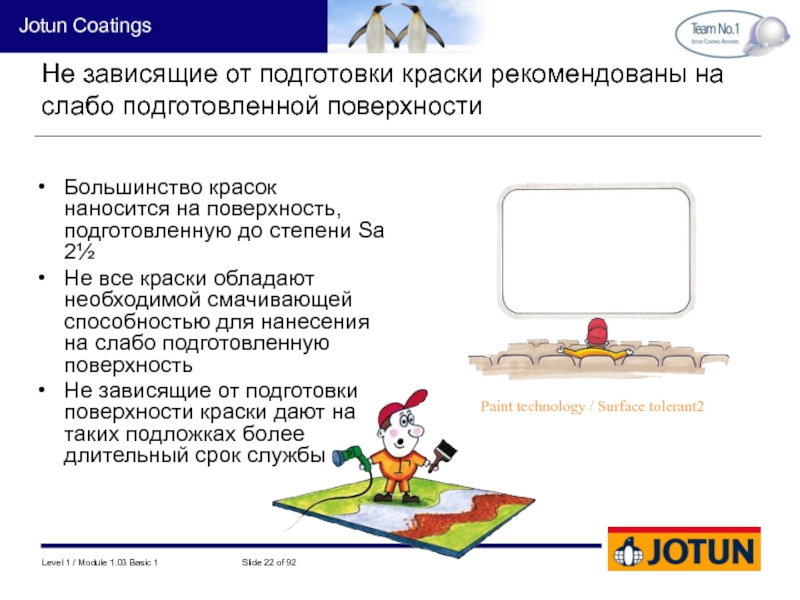

Слайд 22Не зависящие от подготовки краски рекомендованы на слабо подготовленной поверхности
Большинство красок наносится на поверхность, подготовленную до степени Sa 2½
Не
все краски обладают необходимой смачивающей способностью для нанесения на слабо подготовленную поверхностьНе зависящие от подготовки поверхности краски дают на таких подложках более длительный срок службы
Paint technology / Surface tolerant2

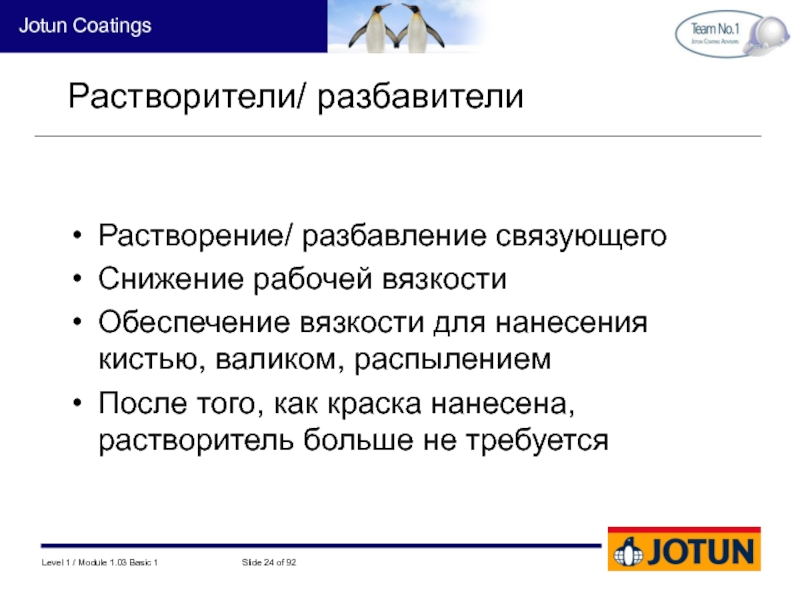

Слайд 24Растворение/ разбавление связующего
Снижение рабочей вязкости
Обеспечение вязкости для нанесения кистью, валиком,
распылением
После того, как краска нанесена, растворитель больше не требуется

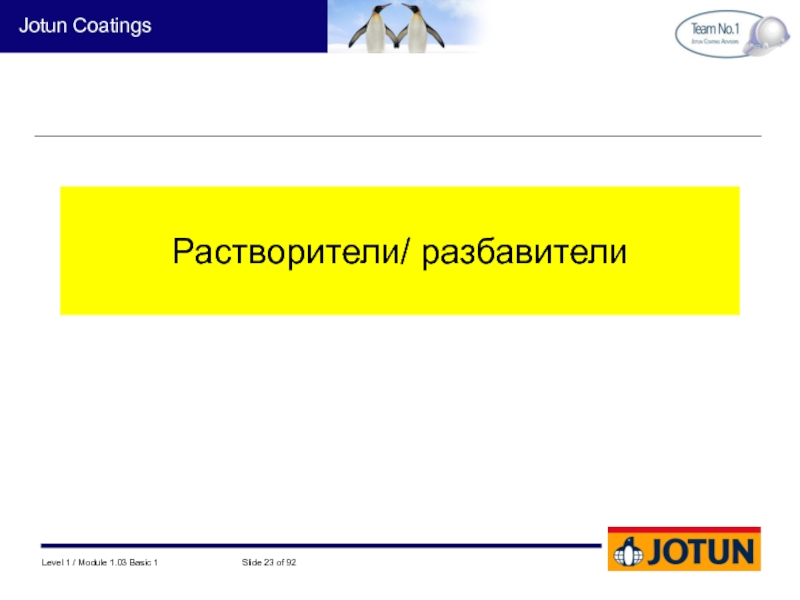

Растворители/ разбавители

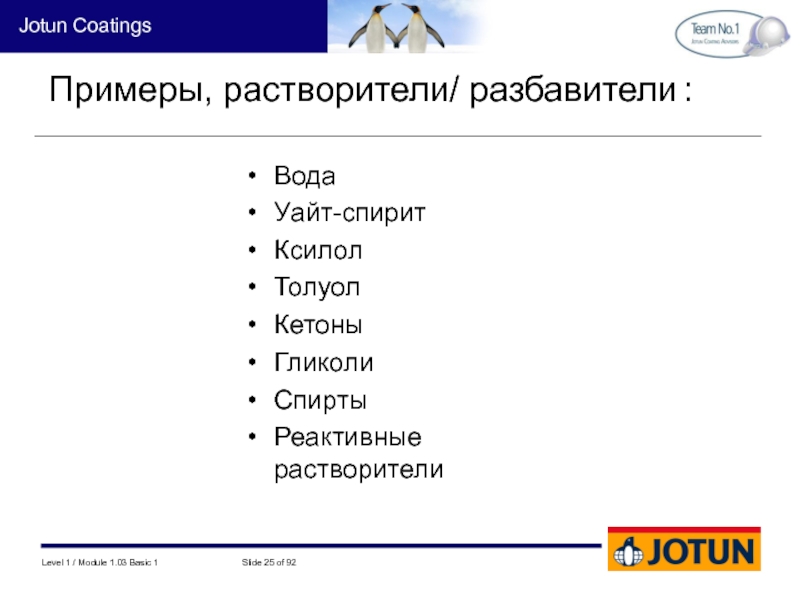

Слайд 25Вода
Уайт-спирит
Ксилол
Толуол
Кетоны
Гликоли
Спирты
Реактивные растворители
Примеры, растворители/ разбавители :

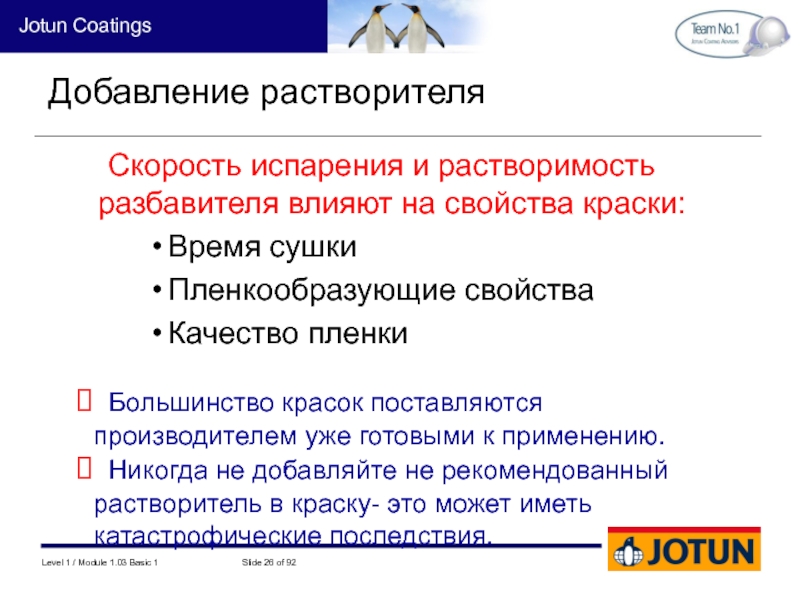

Слайд 26Добавление растворителя
Скорость испарения и растворимость разбавителя влияют на свойства краски:
Время
сушки
Пленкообразующие свойства
Качество пленки
Большинство красок поставляются производителем уже готовыми к
применению.Никогда не добавляйте не рекомендованный растворитель в краску- это может иметь катастрофические последствия.
Слайд 28Разбавление краски
Разбавление может быть допущено только в случаях:
Очень холодная краска
(загустевшая)
Высокая температура воздуха/ подложки (быстрое испарение, краска «открыта» более длительное
время)Окраска пористой поверхности (повышение проникающей способности)
Слайд 29Летучие/ нелетучие
“Сухой остаток” краски означает часть, которая не испаряется,
часто выражается в % объема.
Содержание “ЛОС” (Летучих Органических Соединений) говорит
нам, как много грамм растворителя содержится в 1 литре краски.
Слайд 33Красящие пигменты
Природные или синтетические
Органические или неорганические
Дают цвет краски
Дают укрывную способность
Почти
все цвета состоят из смеси пигментов
Индивидуальные цвета могут изменяться или
достигаться изменением смеси пигментов

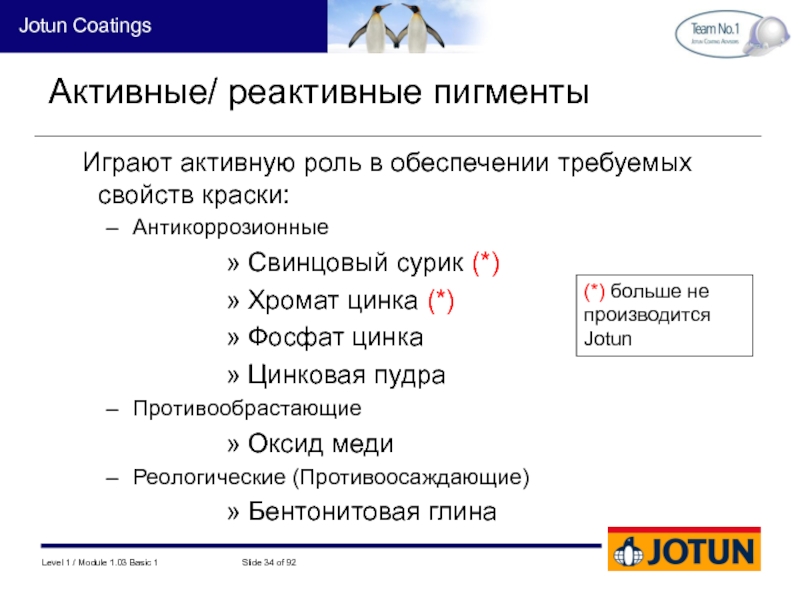

Слайд 34Активные/ реактивные пигменты
Играют активную роль в обеспечении требуемых свойств
краски:
Антикоррозионные
Свинцовый сурик (*)
Хромат цинка (*)
Фосфат цинка
Цинковая пудра
Противообрастающие
Оксид меди
Реологические (Противоосаждающие)
Бентонитовая глина
(*)
больше не производится Jotun

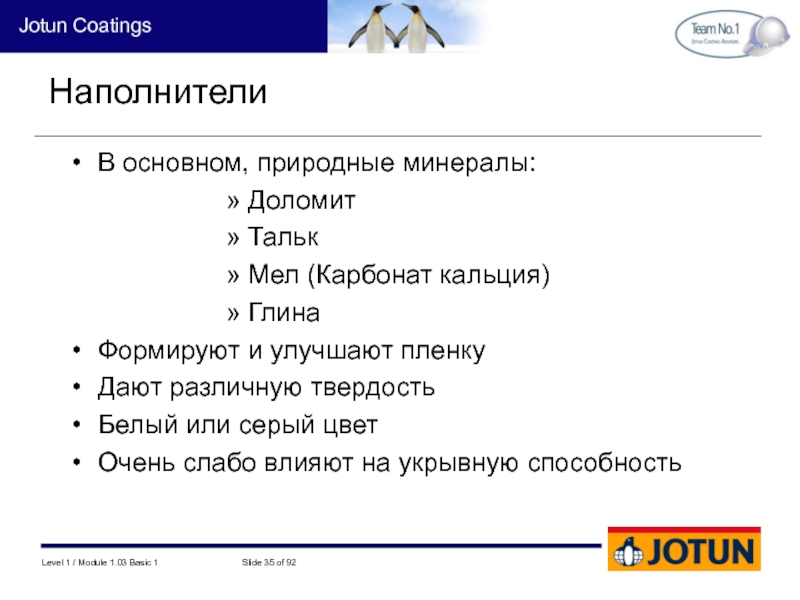

Слайд 35Наполнители
В основном, природные минералы:
Доломит
Тальк
Мел (Карбонат кальция)
Глина
Формируют и улучшают пленку
Дают различную
твердость
Белый или серый цвет
Очень слабо влияют на укрывную способность
Слайд 36Применение наполнителей для изменения глянца
Semigloss
(higher extender content, particles disturb mirror
reflection)
Flat
(no gloss, only diffuse reflection)
Glossy
(mirror reflection)
Steel
Steel
Steel
Слайд 37“Барьерные ” пигменты
В виде чешуек
Располагаются параллельно поверхности
Улучшают свойства пленки
Повышают барьерный
эффект защиты
Чаще всего, алюминиевые, стеклянные, слюдяной оксид железа (MIO or
mica)
Слайд 38
Почему некоторые краски пигментируют
алюминиевыми или стеклянными чешуйками
?
Вода
Краска с
чешуйками
Steel
Чешуйчатые пигменты затрудняют проход влаги к поверхности, увеличивая
расстояние, которое влага должна пройти.Барьерный эффект

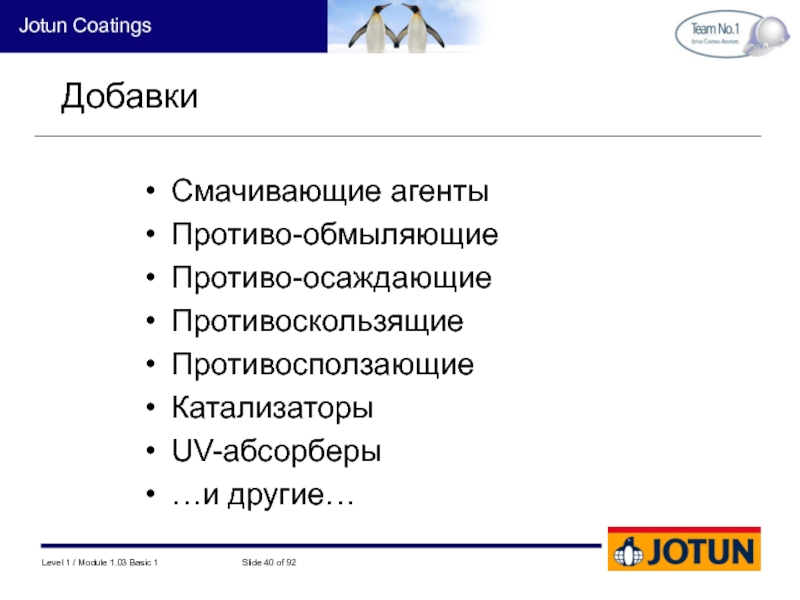

Слайд 40Смачивающие агенты
Противо-обмыляющие
Противо-осаждающие
Противоскользящие
Противосползающие
Катализаторы
UV-абсорберы
…и другие…
Добавки

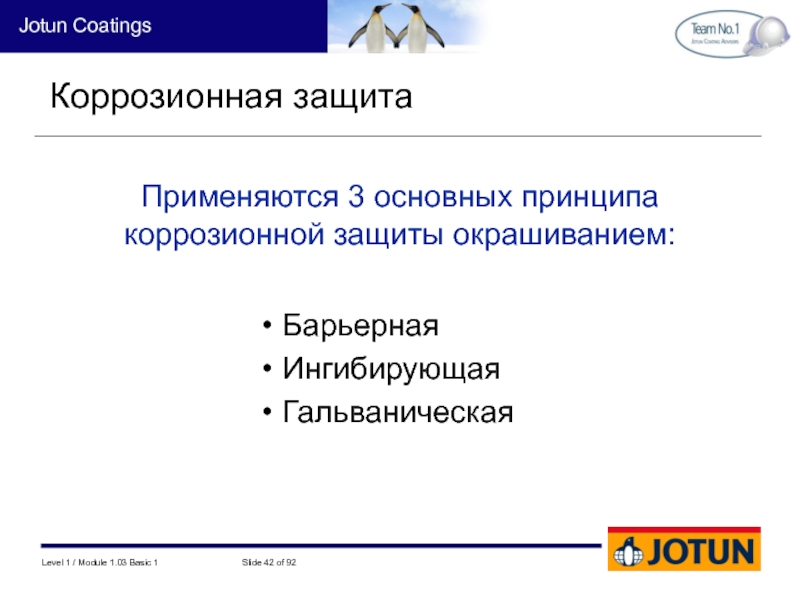

Слайд 42Коррозионная защита
Барьерная
Ингибирующая
Гальваническая
Применяются 3 основных принципа коррозионной защиты окрашиванием:
Слайд 44Ингибиторная защита
В ингибиторный системах покрытий влага может достигать
ингибирующего грунта, что активирует реактивные пигменты, что приводит к образованию
на поверхности металла пассивного слояПримеры:
Свинцовый сурик (*)
Хромат цинка (*)
Фосфат цинка
(*) больше не производятся
Слайд 45Гальваническая защита
Неорганический цинк реагирует, защищая стальную поверхность, когда имеет место
повреждение системы покрытий.
Слайд 46Для чего нужна толщина противокоррозионной системы?
Определяющим фактором являются условия эксплуатации:
В
сухой континентальной атмосфере и внутри помещений 120 мкм может быть
достаточно. В агрессивной промышленной и прибрежной атмосфере будет необходимо уже 250 - 300 мкм.Также важно количество слоев, не только толщина покрытия
100 мкм в 2-слойной схеме (50 + 50 мкм) дают лучшую защиту, чем 1 слой 100 мкм. Специальные покрытия могут наноситься с большой толщиной.

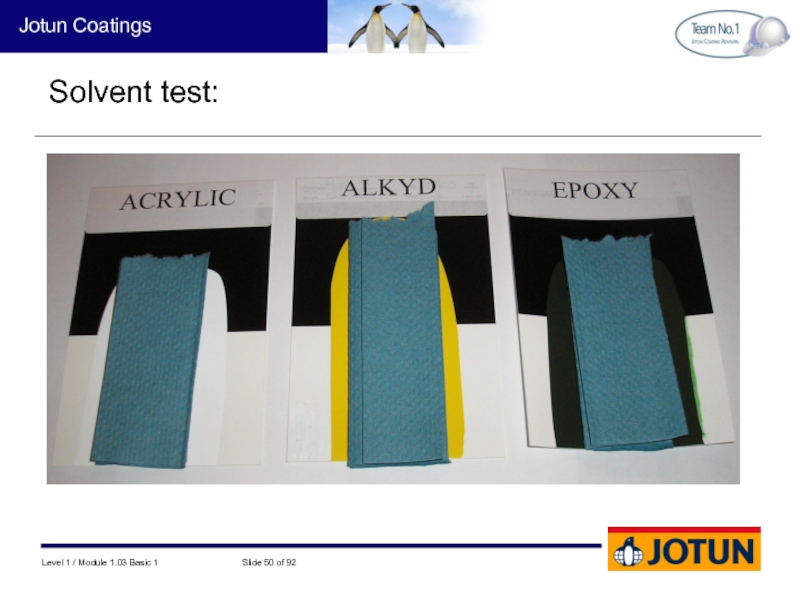

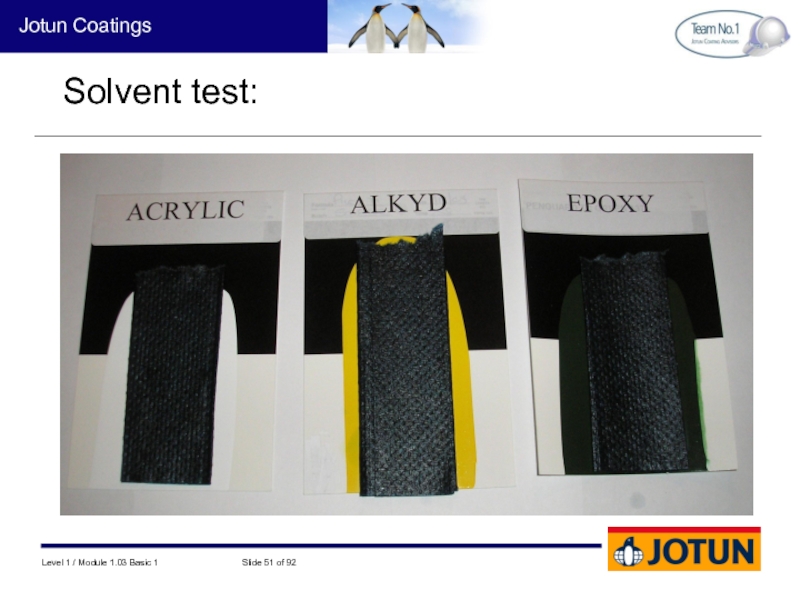

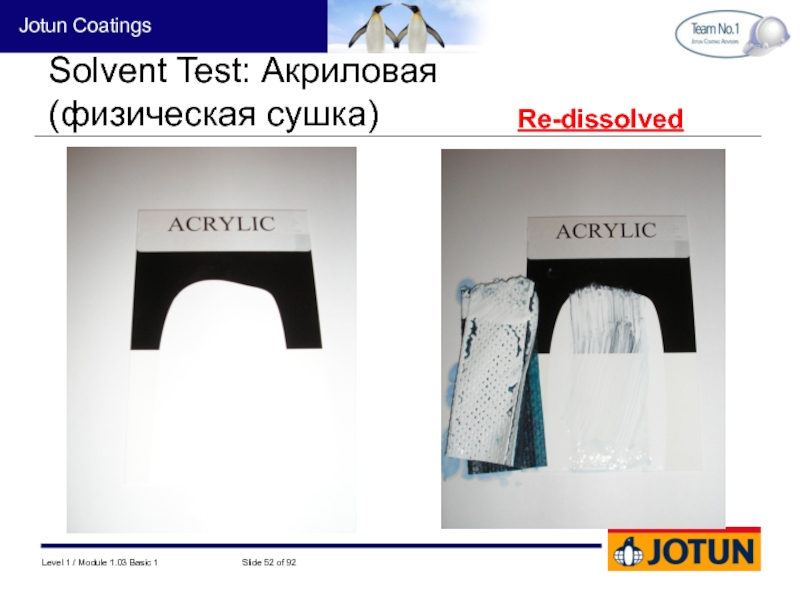

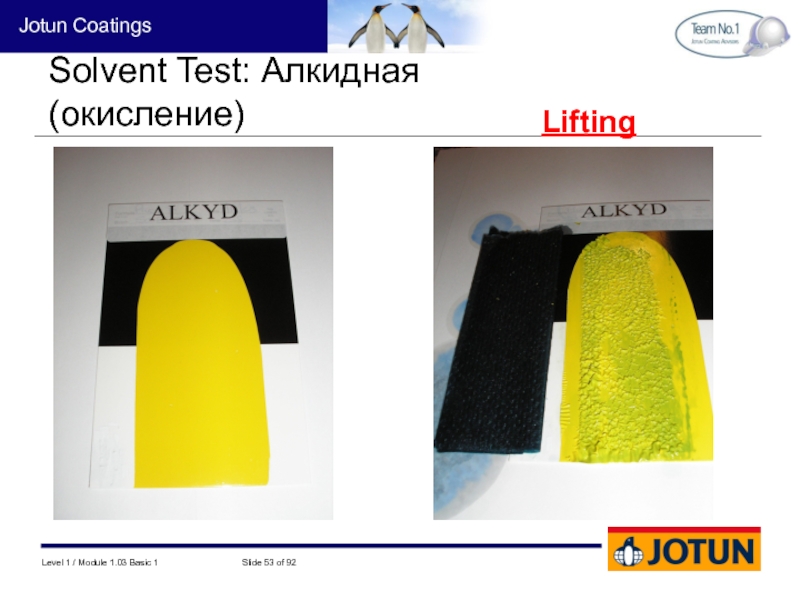

Слайд 48Solvent Test
Служит для определения механизма высыхания неизвестного покрытия
Покрытие подвергается воздействию
MEK в течение 10 – 15 минут
После чего состояние старого
покрытия обследуется
Слайд 55Противообрастающие покрытия
Задача:
Познакомиться с технологией основных противообрастающих покрытий
Слайд 56Что такое обрастание ? (1 of 2)
Обрастание это осаждение и
рост морских растений и животных на морских конструкциях и корпусах
судов

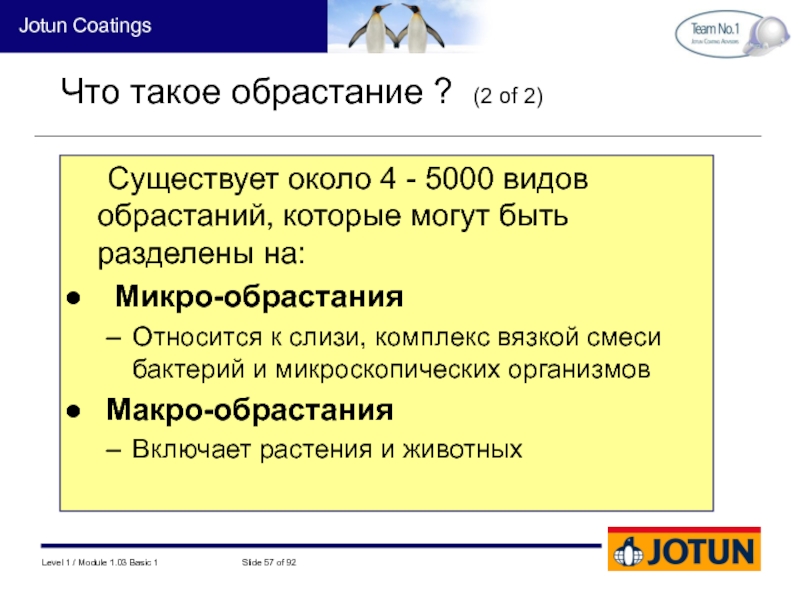

Слайд 57Что такое обрастание ? (2 of 2)
Существует около 4 -
5000 видов обрастаний, которые могут быть разделены на:

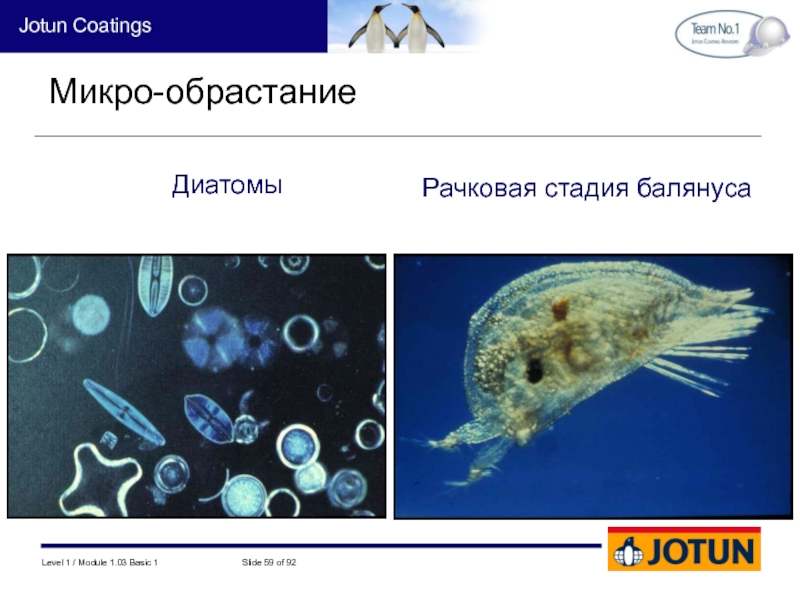

Микро-обрастания
Относится к
слизи, комплекс вязкой смеси бактерий и микроскопических организмовМакро-обрастания
Включает растения и животных
Слайд 58Как происходит обрастание?
Свободно плавающие споры и личинки перемещаются течениями, приливами
и волнами.
С течением времени они достигают поверхности конструкции.
Эти личинки и
споры оседают на поверхности и начинают расти, изначально маленькие, они довольно быстро вырастают.
Слайд 64Назначение противообрастающих красок
Предотвратить или снизить обрастание
Обеспечить экономию топлива в период
плавания
Предотвратить сквозное прорастание, что разрушает покрытие и снижает защиту
Слайд 65Шероховатость корпуса
Перманентная
Сварные швы, выходы клапанов, бухтины обшивки.
Временная
Отслоения, сухой распыл, растрескивания,
потеки, обрастание
Шероховатость разделяют на 2 основные группы:
Слайд 66Дефекты нанесения
Типовые дефекты нанесения, увеличивающие шероховатость:
Аэрозоль
Потеки
Сухой распыл
Брызги краски
Неквалифицированная окраска оказывает
большее воздействие на увеличение сопротивления вода, чем износ и течи
корпуса

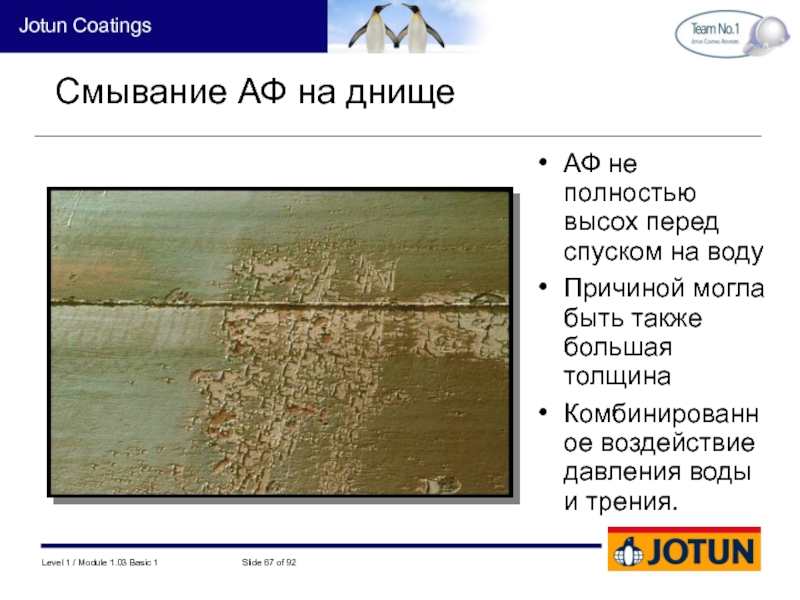

Слайд 67Смывание АФ на днище
АФ не полностью высох перед спуском на
воду
Причиной могла быть также большая толщина
Комбинированное воздействие давления воды и
трения. CD no. 4934 photo 77
Слайд 68Основные типы АФ
Обычные АФ
Больше не используют
2. Долго живущие АФ
Больше не
используют
3. Самополирующиеся АФ
4. Покрытия, сбрасывающие обрастание

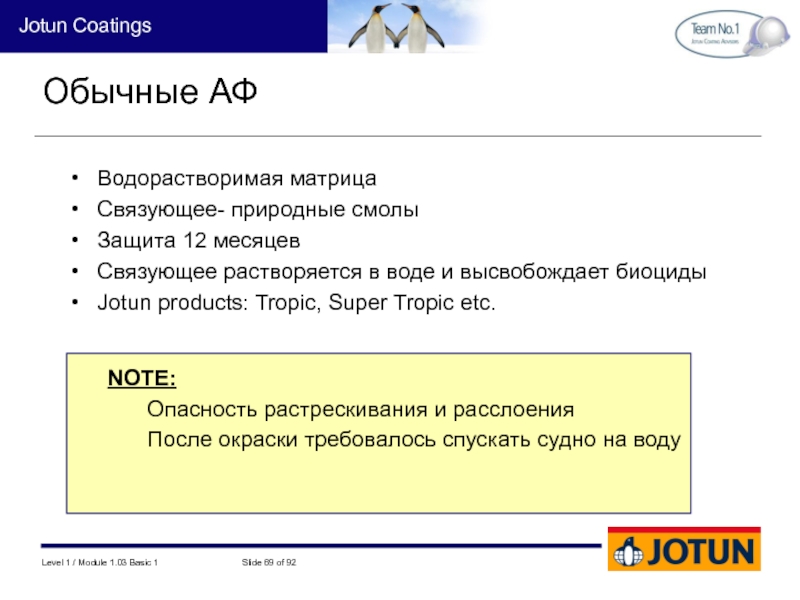

Слайд 69Обычные АФ
Водорастворимая матрица
Связующее- природные смолы
Защита 12 месяцев
Связующее растворяется в воде
и высвобождает биоциды
Jotun products: Tropic, Super Tropic etc.
NOTE:
Опасность растрескивания и
расслоенияПосле окраски требовалось спускать судно на воду
Слайд 70 Долго живущие АФ
Нерастворимая матрица
Только высвобождение биоцидов
Эффективная защита до 24
месяцев
Leach-layer
Требовался пропиточный слой
Связующее: ХК, Винил (обычно с добавлением канифолевых
смол)Jotun products: Sargasso

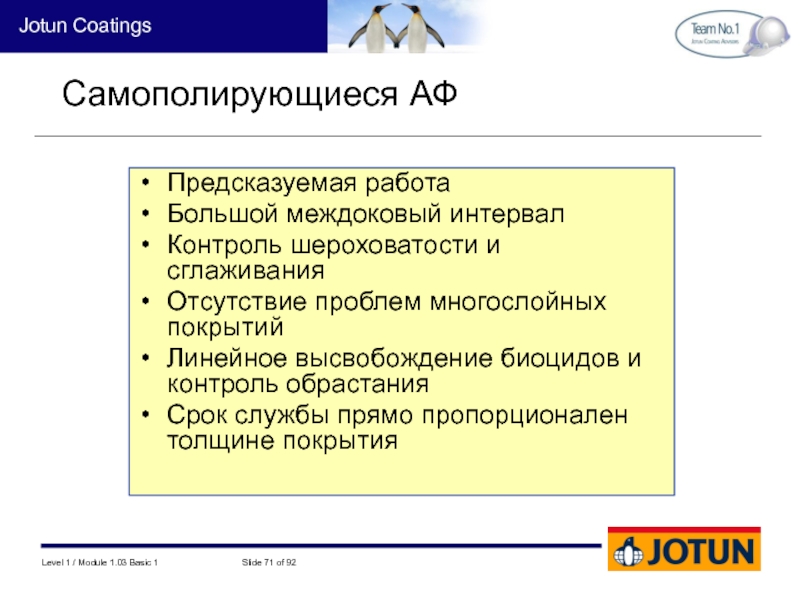

Слайд 71Самополирующиеся АФ
Предсказуемая работа
Большой междоковый интервал
Контроль шероховатости и сглаживания
Отсутствие проблем многослойных
покрытий
Линейное высвобождение биоцидов и контроль обрастания
Срок службы прямо пропорционален толщине
покрытия
Слайд 72Что такое выщелоченный слой (leached layer) ?
Выщелоченный слой образуется на
всех АФ красках, чем он тоньше, тем лучше работает краска.
Толстый выщелоченный слой- это проблемаЭто слой поверхности АФ, где изменилась композиция компонентов и снизилась механическая прочность
Слайд 75Типы самополирующихся АФ:
Гидратация
Полирование как результат эрозии без эффекта сглаживания
Гидролиз
Химическая реакция
в морской воде, сглаживание
Гибридные АФ
Комбинация связующих на основе гидратации и
гидролиза , дающая ограниченный сглаживающий эффект

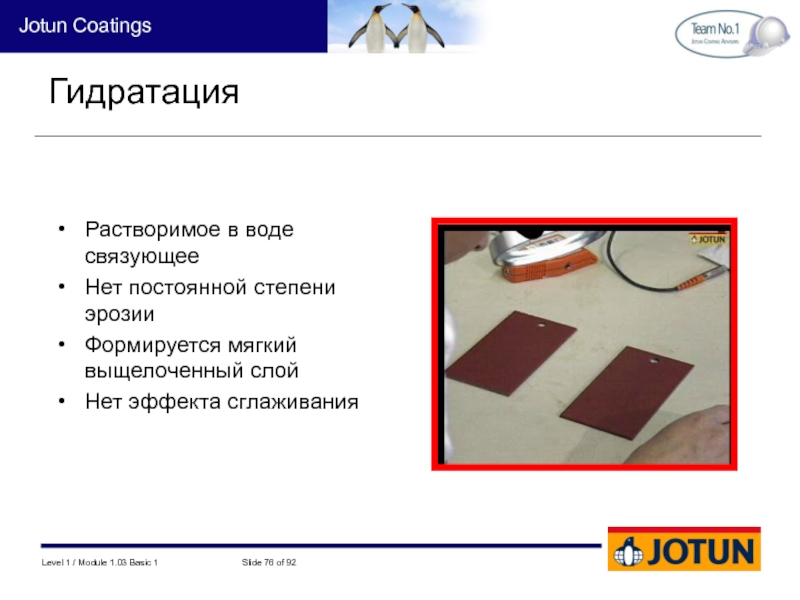

Слайд 76Гидратация
Растворимое в воде связующее
Нет постоянной степени эрозии
Формируется мягкий выщелоченный слой
Нет
эффекта сглаживания
Antifouling \ Hydrating1
Слайд 77Гидролиз
Химическая реакция разложения связующего в морской воде
Пики поверхности больше подвержены
эрозии
Сглаживание поверхности корпуса
Antifouling \ Hydrolysable1
Слайд 78Почему важен гидролиз?
Поскольку:
Линейная скорость эрозии обеспечивает долгосрочную работу АФ
Не образуется
пористый выщелоченный слой, что означает хорошую адгезию при перекрывании
Постоянное сглаживание
поверхности обеспечивает эффективную экономию топливаТвердая пленка обеспечивает хороший внешний вид
Слайд 81Эффект скорости:
Обросшая поверхность FRC:
10 минут при 15 узлах:
обрастание
присутствует
60 минут при 17 узлах:
обрастание удаляется
SeaLion – расширенная технология
Слайд 82Окружающая среда
Sa 2.0
Не выделяются биоциды
Отсутствуют металлы
Нет химического разрушения пленки/эрозии
Долго живущая
система
Меньше количество краски
Низкое содержание ЛОС
Положительный эффект экономии топлива
Слайд 84Нанесение системы SeaLion
Обмыв
Очистка
Грунт
Safeguard
Universal ES
Tie coat
Top coat
Сушка
1
2
3
4
5
0
6
7
8
9
ПОЛНЫЙ ЦИКЛ НАНЕСЕНИЯ SEALION ЗАНИМАЕТ
ОТ 5 ДО 9 ДНЕЙ
-Система SeaLion может наноситься как в
новом строительстве, так и в доковом ремонте.Дни
Защита
