Тема 13. ФОРМЫ ЗАЛЕГАНИЯ ВУЛКАНОГЕННЫХ ГОРНЫХ ПОРОД Г.В. Лебедев Пермский

Содержание

13.1. Типы вулканических построек По особенностям строения выделяются следующие типы вулканических построек:Вулканы центрального типа:- стратовулканы;- шлаковые конусы;- щитовые вулканыВулканы трещинного типаВулканы ареального типаМагмоподводящие каналы вулканических построек всегда приурочены к разрывным

Слайды и текст этой презентации

Слайд 1 Тема 13. ФОРМЫ ЗАЛЕГАНИЯ ВУЛКАНОГЕННЫХ ГОРНЫХ ПОРОД Г.В. Лебедев Пермский университет

Тема 13. ФОРМЫ ЗАЛЕГАНИЯ ВУЛКАНОГЕННЫХ ГОРНЫХ ПОРОД  Г.В. Лебедев Пермский университет

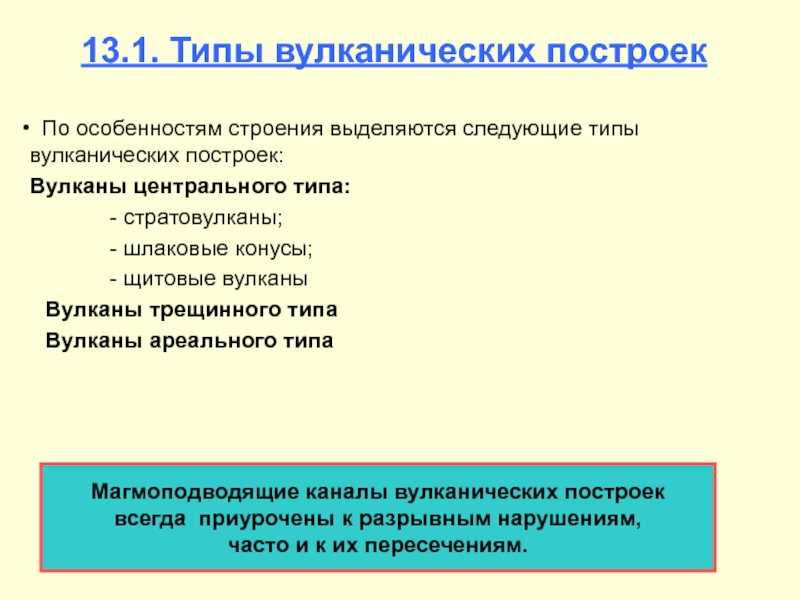

Слайд 213.1. Типы вулканических построек
По особенностям строения выделяются следующие типы

вулканических построек:
Вулканы центрального типа:
- стратовулканы;
- шлаковые конусы;
- щитовые вулканы
Вулканы трещинного

типа
Вулканы ареального типа


Магмоподводящие каналы вулканических построек
всегда приурочены к разрывным нарушениям,
часто и к их пересечениям.

13.1. Типы вулканических построек  По особенностям строения выделяются следующие типы вулканических построек:Вулканы центрального типа:- стратовулканы;- шлаковые

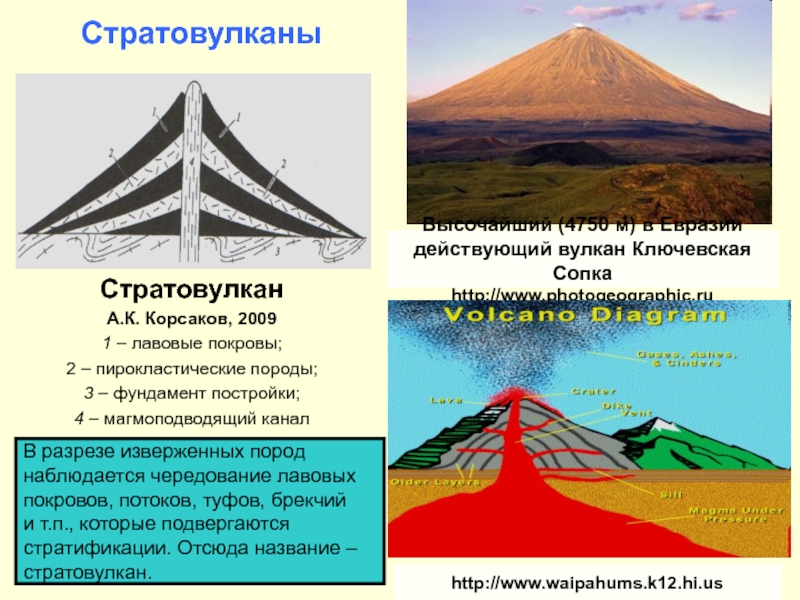

Слайд 3Стратовулканы
Стратовулкан
А.К. Корсаков, 2009
1 – лавовые покровы;
2 – пирокластические породы;


3 – фундамент постройки;
4 – магмоподводящий канал
В разрезе изверженных

пород
наблюдается чередование лавовых
покровов, потоков, туфов, брекчий
и т.п., которые подвергаются
стратификации. Отсюда название –
стратовулкан.

Высочайший (4750 м) в Евразии
действующий вулкан Ключевская Сопка
http://www.photogeographic.ru

http://www.waipahums.k12.hi.us

СтратовулканыСтратовулканА.К. Корсаков, 20091 – лавовые покровы; 2 – пирокластические породы; 3 – фундамент постройки; 4 – магмоподводящий

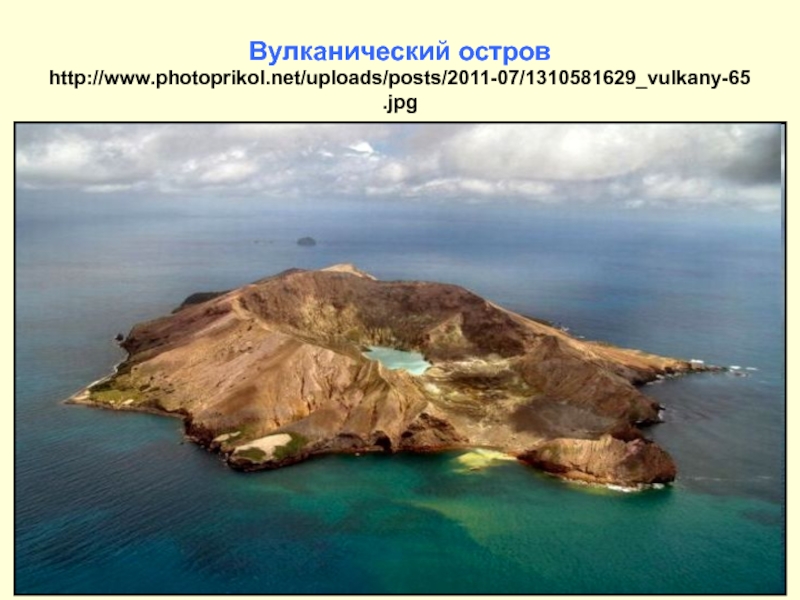

Слайд 4Вулканический остров http://www.photoprikol.net/uploads/posts/2011-07/1310581629_vulkany-65.jpg

Вулканический остров http://www.photoprikol.net/uploads/posts/2011-07/1310581629_vulkany-65.jpg

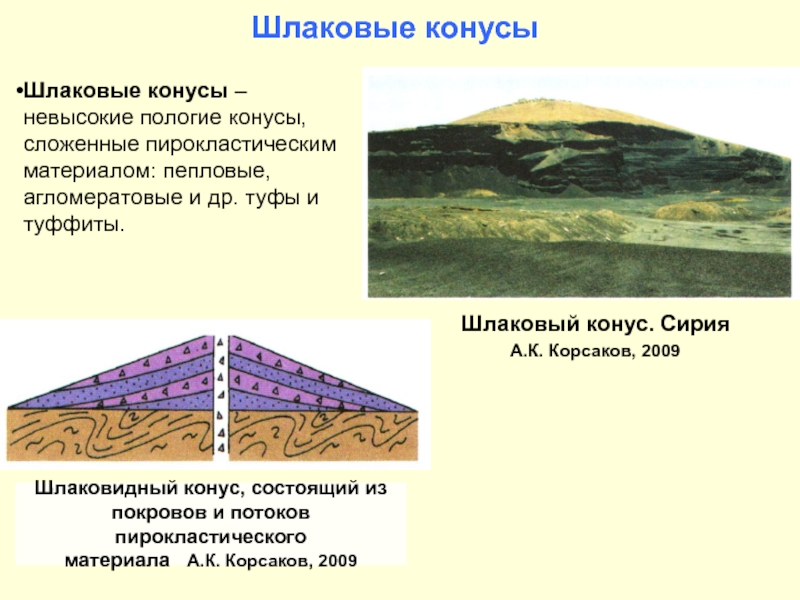

Слайд 5Шлаковые конусы
Шлаковые конусы – невысокие пологие конусы, сложенные пирокластическим материалом:

пепловые, агломератовые и др. туфы и туффиты.
Шлаковый конус. Сирия
А.К. Корсаков,

2009

Шлаковидный конус, состоящий из
покровов и потоков пирокластического
материала А.К. Корсаков, 2009

Шлаковые конусыШлаковые конусы – невысокие пологие конусы, сложенные пирокластическим материалом: пепловые, агломератовые и др. туфы и туффиты.Шлаковый

Слайд 6Щитовые вулканы
Щитовидный (щитовой) вулкан — вулканическое сооружение, образовавшееся в результате многократных

излияний жидкой лавы. Имеет форму очень пологого щита, падение склонов

которого в верхней части 7-8°, в нижней 3-6°. На вершине щитовидного вулкана располагаются кратеры, имеющие вид широких блюдцеобразных впадин с крутыми, часто вертикальными или террасообразно-ступенчатыми стенками. Щитовидная форма характерна для вулканов, извергающих базальтовые расплавы, так как такие магмы обычно имеют низкую вязкость и растекаются далеко от места излияния.
Примеры щитовых вулканов: Гавайские острова, Вулканы Исландии и другие.

Щитовой вулкан
А.К. Корсаков, 2009
1- лавовый покров; 2 – фундамент вулканогенной постройки

Щитовые вулканыЩитовидный (щитовой) вулкан — вулканическое сооружение, образовавшееся в результате многократных излияний жидкой лавы. Имеет форму очень пологого

Слайд 7Кратер щитового вулкана. Гавайские о-ва http://gallery1.persiangig.com

Кратер щитового вулкана. Гавайские о-ва http://gallery1.persiangig.com

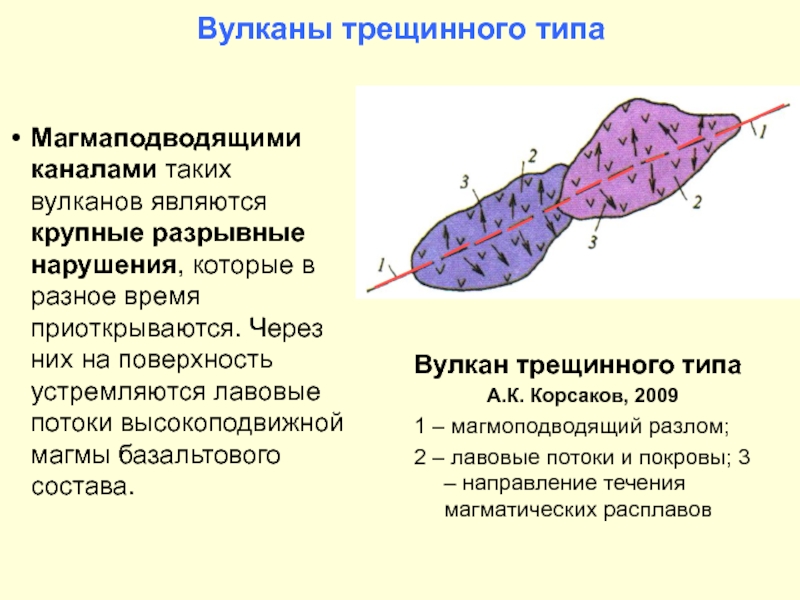

Слайд 9Вулканы трещинного типа
Магмаподводящими каналами таких вулканов являются крупные разрывные нарушения,

которые в разное время приоткрываются. Через них на поверхность устремляются

лавовые потоки высокоподвижной магмы базальтового состава.

Вулкан трещинного типа
А.К. Корсаков, 2009
1 – магмоподводящий разлом;
2 – лавовые потоки и покровы; 3 – направление течения магматических расплавов

Вулканы трещинного типаМагмаподводящими каналами таких вулканов являются крупные разрывные нарушения, которые в разное время приоткрываются. Через них

Слайд 10Трещинный вулкан Лакки. Исландия http://botinok.co.il

Трещинный вулкан Лакки. Исландия http://botinok.co.il

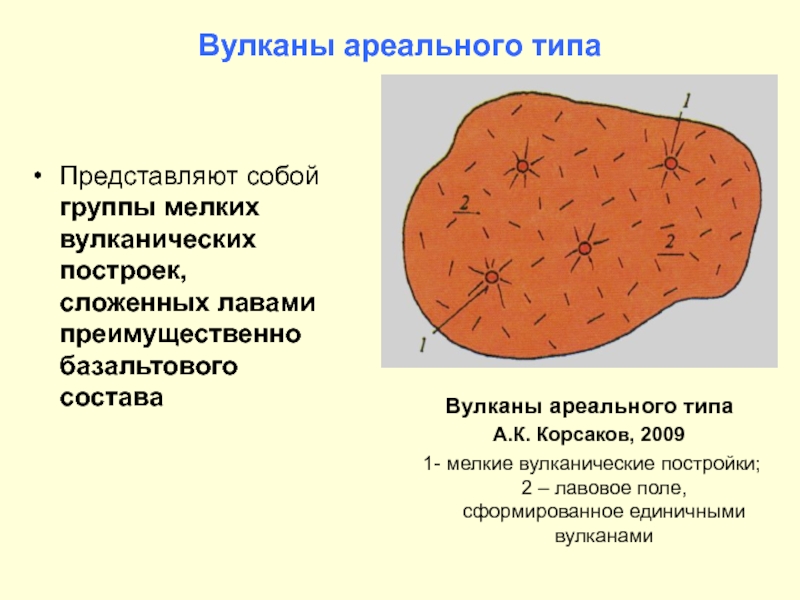

Слайд 11Вулканы ареального типа
Представляют собой группы мелких вулканических построек, сложенных лавами

преимущественно базальтового состава
Вулканы ареального типа
А.К. Корсаков, 2009
1- мелкие вулканические постройки;

2 – лавовое поле, сформированное единичными вулканами
Вулканы ареального типа Представляют собой группы мелких вулканических построек, сложенных лавами преимущественно базальтового составаВулканы ареального типаА.К. Корсаков,

Слайд 12Заснеженные вершины вулканов Алеутских островов. Космоснимок http://animalworld.com.ua

Заснеженные вершины вулканов Алеутских островов. Космоснимок http://animalworld.com.ua

Слайд 1313.2. Фации вулканогенных горных пород
К вулканогенным относятся горные породы, образовавшиеся

в результате извержения магмы на земную поверхность или внедрившиеся на

небольшой глубине, но связанные с излившимися общностью магматического очага.
В соответствии с условиями образования выделяются следующие фации вулканогенных горных пород:
Эффузивная (покровная), подразделяющаяся на две субфации:
- эксплозивную (1а) и субфацию текучих лав (1б);

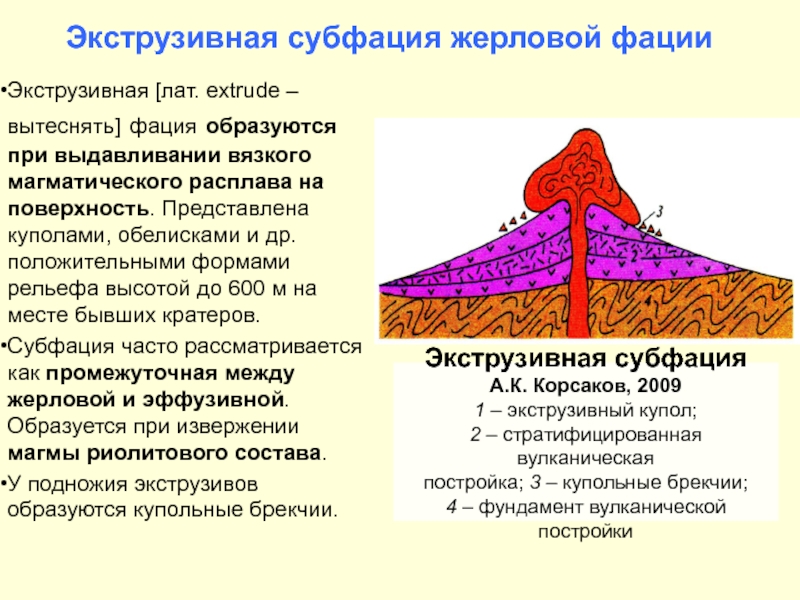

2. Жерловая, включающая экструзивную субфацию;
3. Субвулканическая;
4. Гипабиссальная;
5. Дайковая.



2

3

4

5

13.2. Фации вулканогенных горных породК вулканогенным относятся горные породы, образовавшиеся в результате извержения магмы на земную поверхность

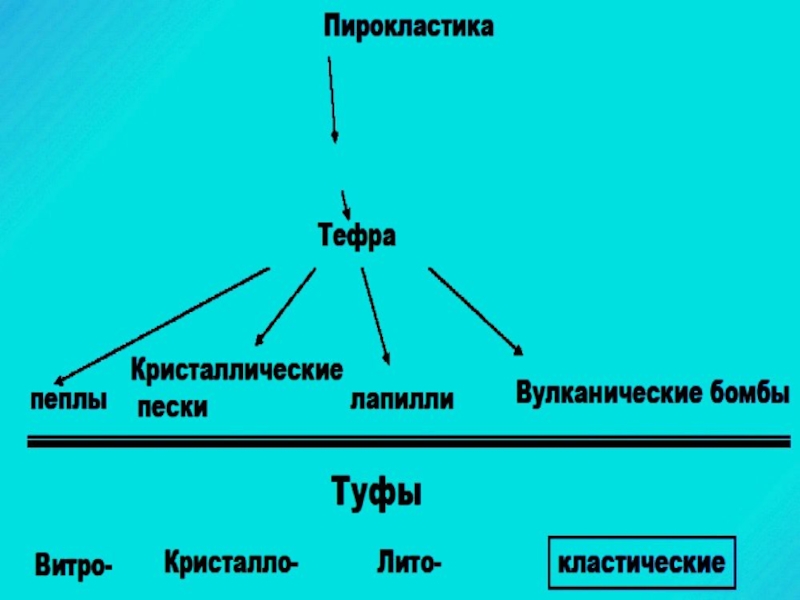

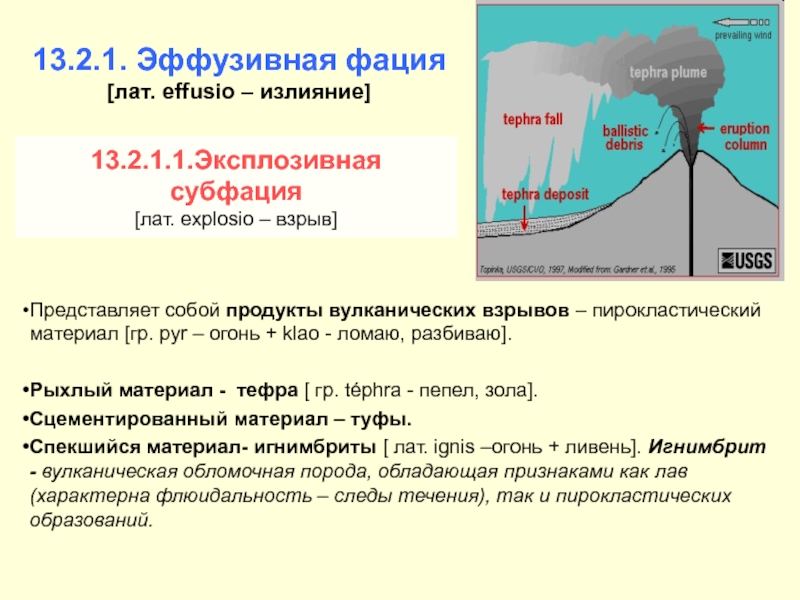

Слайд 1413.2.1. Эффузивная фация [лат. effusio – излияние]
Представляет собой продукты вулканических взрывов

– пирокластический материал [гр. pyr – огонь + klao -

ломаю, разбиваю].

Рыхлый материал - тефра [ гр. téphra - пепел, зола].
Сцементированный материал – туфы.
Спекшийся материал- игнимбриты [ лат. ignis –огонь + ливень]. Игнимбрит - вулканическая обломочная порода, обладающая признаками как лав (характерна флюидальность – следы течения), так и пирокластических образований.

13.2.1.1.Эксплозивная субфация
[лат. explosio – взрыв]

13.2.1. Эффузивная фация [лат. effusio – излияние]Представляет собой продукты вулканических взрывов – пирокластический материал [гр. pyr –

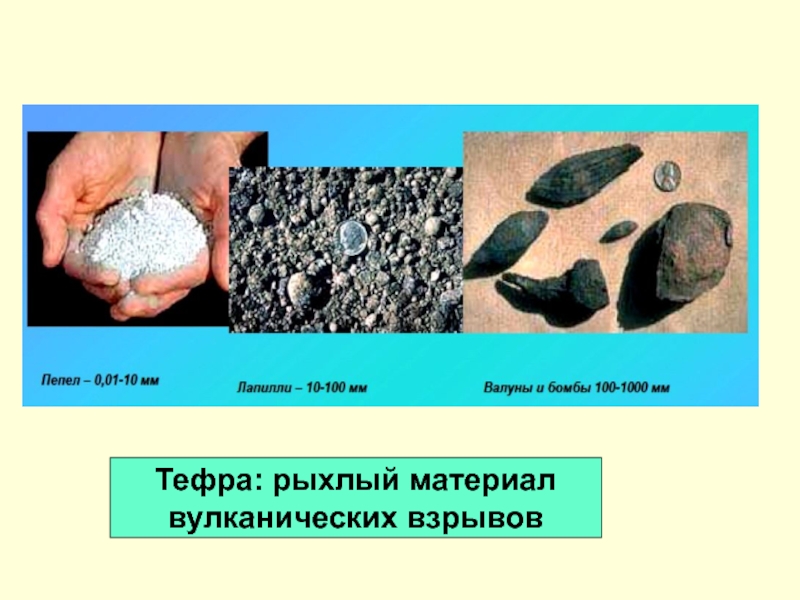

Слайд 16Тефра: рыхлый материал
вулканических взрывов

Тефра: рыхлый материал вулканических взрывов

Слайд 17Обнажение слоев пирокластических пород (тефра) вулкана Ошима. Япония Фото Р.Фокс, 1961

Обнажение слоев пирокластических пород (тефра) вулкана Ошима. Япония Фото Р.Фокс, 1961

Слайд 18Вулканические туфы http://upload.wikimedia.org http://geograafia10a.pbworks.com http://img-2005-04.photosight.ru
Розовые туфы
Армении

Вулканические туфы  http://upload.wikimedia.org http://geograafia10a.pbworks.com  http://img-2005-04.photosight.ruРозовые туфы Армении

Слайд 19Игнимбриты http://www.google.com http://t2.gstatic.com http://t3.gstatic.com Для игнимбритов характерна флюидальность и присутствие обломков

(фьямме).

Игнимбриты http://www.google.com http://t2.gstatic.com http://t3.gstatic.com Для игнимбритов характерна флюидальность  и присутствие обломков (фьямме).

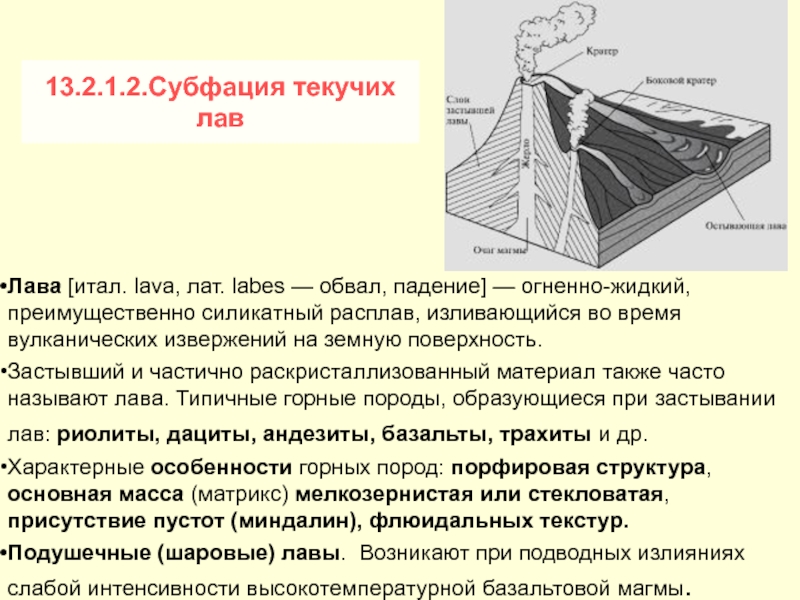

Слайд 2013.2.1.2.Субфация текучих лав
Лава [итал. lava, лат. labes — обвал, падение] — огненно-жидкий, преимущественно силикатный

расплав, изливающийся во время вулканических извержений на земную поверхность.
Застывший

и частично раскристаллизованный материал также часто называют лава. Типичные горные породы, образующиеся при застывании лав: риолиты, дациты, андезиты, базальты, трахиты и др.
Характерные особенности горных пород: порфировая структура, основная масса (матрикс) мелкозернистая или стекловатая, присутствие пустот (миндалин), флюидальных текстур.
Подушечные (шаровые) лавы. Возникают при подводных излияниях слабой интенсивности высокотемпературной базальтовой магмы.
13.2.1.2.Субфация текучих лавЛава [итал. lava, лат. labes — обвал, падение] — огненно-жидкий, преимущественно силикатный расплав, изливающийся во время вулканических извержений на

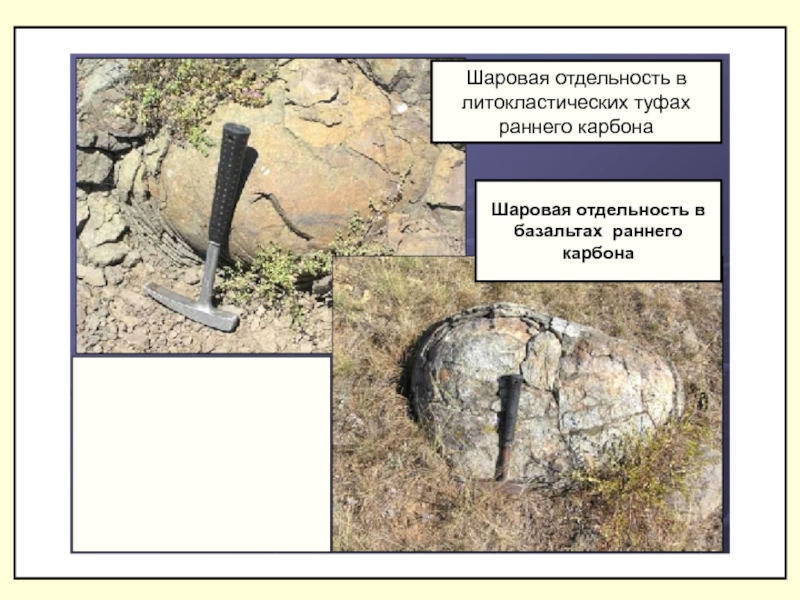

Слайд 21Шаровая отдельность в
базальтах раннего карбона
Шаровая отдельность в
литокластических туфах
раннего

карбона

Шаровая отдельность в базальтах раннего карбонаШаровая отдельность влитокластических туфах раннего карбона

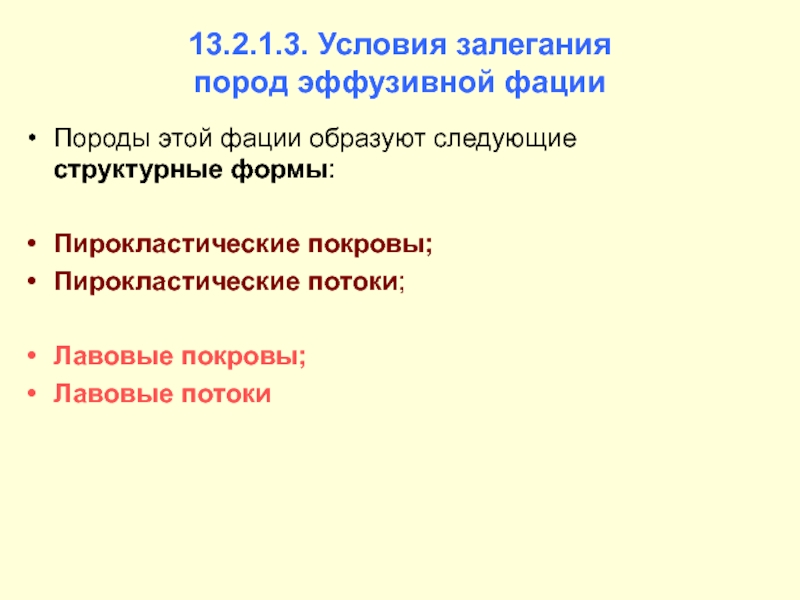

Слайд 2213.2.1.3. Условия залегания пород эффузивной фации
Породы этой фации образуют следующие

структурные формы:

Пирокластические покровы;
Пирокластические потоки;

Лавовые покровы;
Лавовые потоки

13.2.1.3. Условия залегания  пород эффузивной фацииПороды этой фации образуют следующие структурные формы:Пирокластические покровы;Пирокластические потоки;Лавовые покровы;Лавовые потоки

Слайд 23Лавовые покровы
Характеризуются большими площадями (до нескольких тыс. км2) распространения, имеют

близкую к изометричной (в плане) форму. Мощность может достигать нескольких

десятков, а иногда и сотен метров. В разрезе – это линзообразные тела, обращенные выпуклостью вверх или вниз.
Образуются в результате излияния лав андези-базальтового и базальтового состава, характеризующихся повышенной текучестью.
Типичны для извержений трещинного и ареального типов. Образуют большие континентальные плато (В.Сибирь, п-ов Декан и др.)

Лавовые покровы
А.К. Корсаков, 2009
I – в плане; II, III – в разрезе

Лавовые покровыХарактеризуются большими площадями (до нескольких тыс. км2) распространения, имеют близкую к изометричной (в плане) форму. Мощность

Слайд 24Вулкан Килауэа.
Лавовые покровы.
Гавайская вулканическая
обсерватория

Вулкан Килауэа. Лавовые покровы.Гавайская вулканическаяобсерватория

Слайд 25Вулканическая постройка Фрагмент учебной геологической карты № 23
Стратовулкан центрального типа,

состоящий из серии лавовых покровов (показаны сиреневым цветом разных оттенков).

Цветной штриховкой показаны разновозрастные жерла, приуроченные к глубинному разлому.
Тектоническая харак-теристика приведена на следующем слайде.
Вулканическая постройка  Фрагмент учебной геологической карты № 23Стратовулкан центрального типа, состоящий из серии лавовых покровов (показаны

Слайд 26Геологический разрез к карте № 23
Участок альпийской складчатой области, в

которой можно выделить один структурный этаж, представленный тремя СТЯ: 1)

раннеальпийский ортогео-синклинальный, сложенный породами мел-палеогенового возраста, смятыми в линейные наклонные и опрокинутые складки, осложненные надвигами; 2) среднеальпийский эпигеосинклинальный орогенный, сложеный неогеновыми породами, смятыми в пологие брахиформные складки (зона межгорного или предгорного прогиба); 3) позднеальпийский эпигеосинклинальный орогенный, представленный вулканогенной постройкой.
Первые два СТЯ являются фундаментом вулканической постройки. Границей между ними является глубинный разлом, к которому приурочены вулканические породы.
Геологический разрез к карте № 23Участок альпийской складчатой области, в которой можно выделить один структурный этаж, представленный

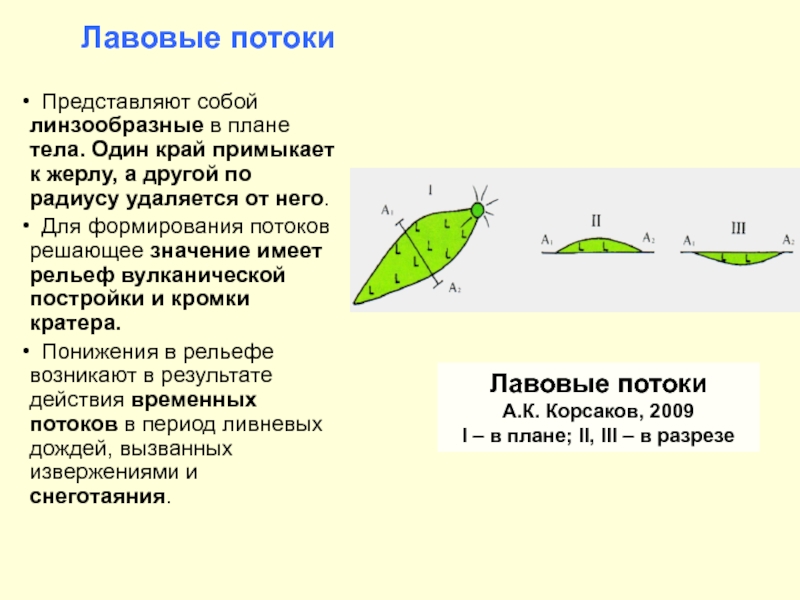

Слайд 27Лавовые потоки
Представляют собой линзообразные в плане тела. Один край

примыкает к жерлу, а другой по радиусу удаляется от него.

Для формирования потоков решающее значение имеет рельеф вулканической постройки и кромки кратера.
Понижения в рельефе возникают в результате действия временных потоков в период ливневых дождей, вызванных извержениями и снеготаяния.

Лавовые потоки
А.К. Корсаков, 2009
I – в плане; II, III – в разрезе

Лавовые потоки Представляют собой линзообразные в плане тела. Один край примыкает к жерлу, а другой по радиусу

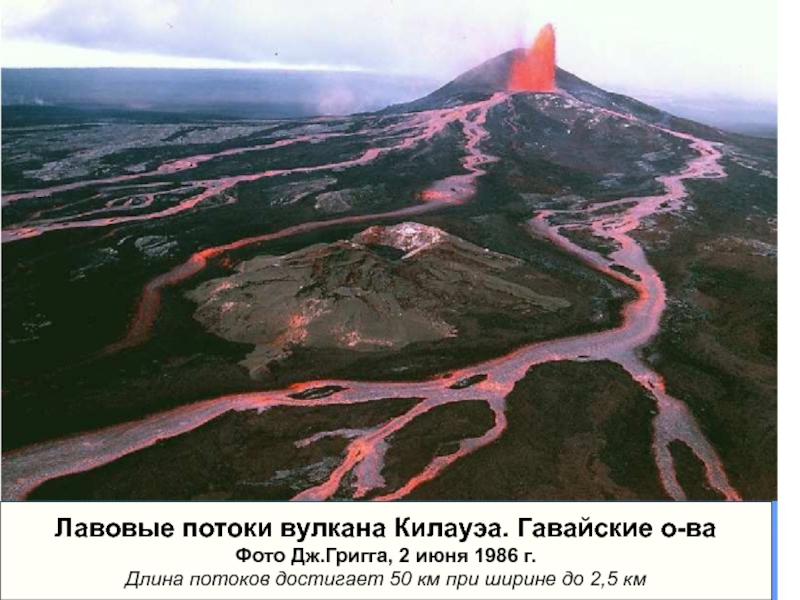

Слайд 28Лавовые потоки вулкана Килауэа. Гавайские о-ва
Фото Дж.Григга, 2 июня 1986

г.
Длина потоков достигает 50 км при ширине до 2,5 км

Лавовые потоки вулкана Килауэа. Гавайские о-ваФото Дж.Григга, 2 июня 1986 г.Длина потоков достигает 50 км при ширине

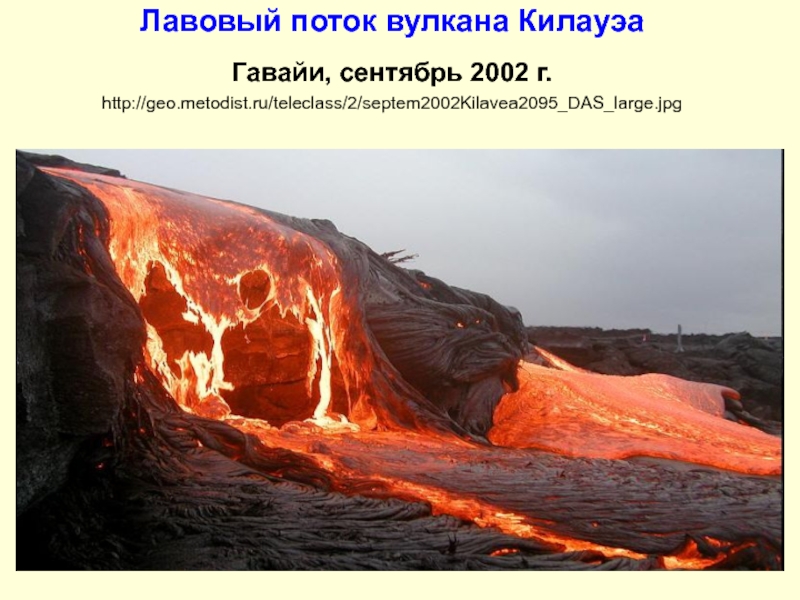

Слайд 29Лавовый поток вулкана Килауэа Гавайи, сентябрь 2002 г. http://geo.metodist.ru/teleclass/2/septem2002Kilavea2095_DAS_large.jpg

Лавовый поток вулкана Килауэа  Гавайи, сентябрь 2002 г.  http://geo.metodist.ru/teleclass/2/septem2002Kilavea2095_DAS_large.jpg

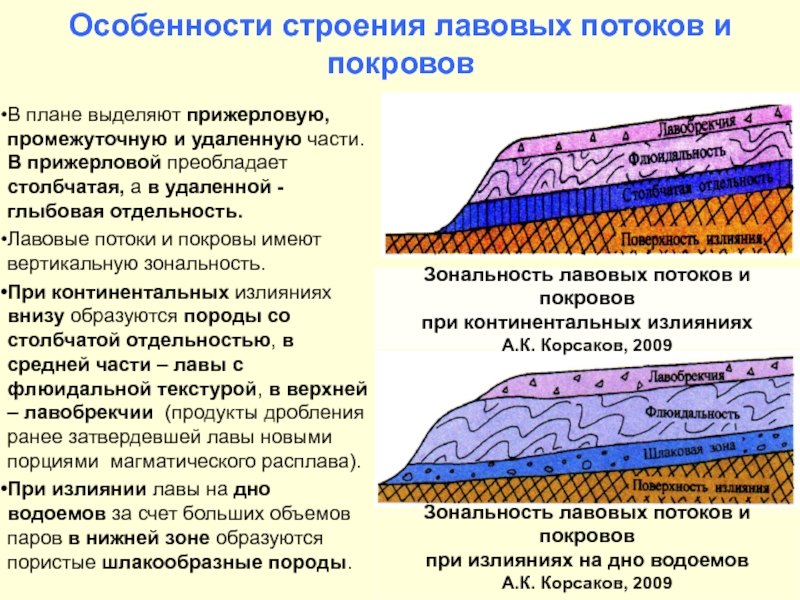

Слайд 30Особенности строения лавовых потоков и покровов
В плане выделяют прижерловую, промежуточную

и удаленную части. В прижерловой преобладает столбчатая, а в удаленной

- глыбовая отдельность.
Лавовые потоки и покровы имеют вертикальную зональность.
При континентальных излияниях внизу образуются породы со столбчатой отдельностью, в средней части – лавы с флюидальной текстурой, в верхней – лавобрекчии (продукты дробления ранее затвердевшей лавы новыми порциями магматического расплава).
При излиянии лавы на дно водоемов за счет больших объемов паров в нижней зоне образуются пористые шлакообразные породы.

Зональность лавовых потоков и покровов
при континентальных излияниях
А.К. Корсаков, 2009

Зональность лавовых потоков и покровов
при излияниях на дно водоемов
А.К. Корсаков, 2009

Особенности строения лавовых потоков и покрововВ плане выделяют прижерловую, промежуточную и удаленную части. В прижерловой преобладает столбчатая,

Слайд 31Столбчатая отдельность
в базальтах
http://travertinstone.ru

Столбчатая отдельностьв базальтахhttp://travertinstone.ru

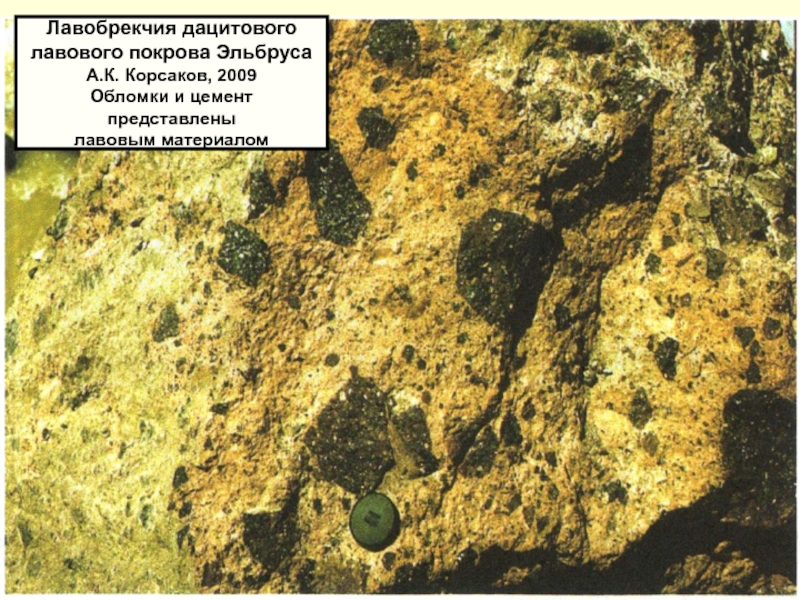

Слайд 32Лавобрекчия дацитового
лавового покрова Эльбруса
А.К. Корсаков, 2009
Обломки и цемент представлены
лавовым

материалом

Лавобрекчия дацитовоголавового покрова ЭльбрусаА.К. Корсаков, 2009Обломки и цемент представлены лавовым материалом

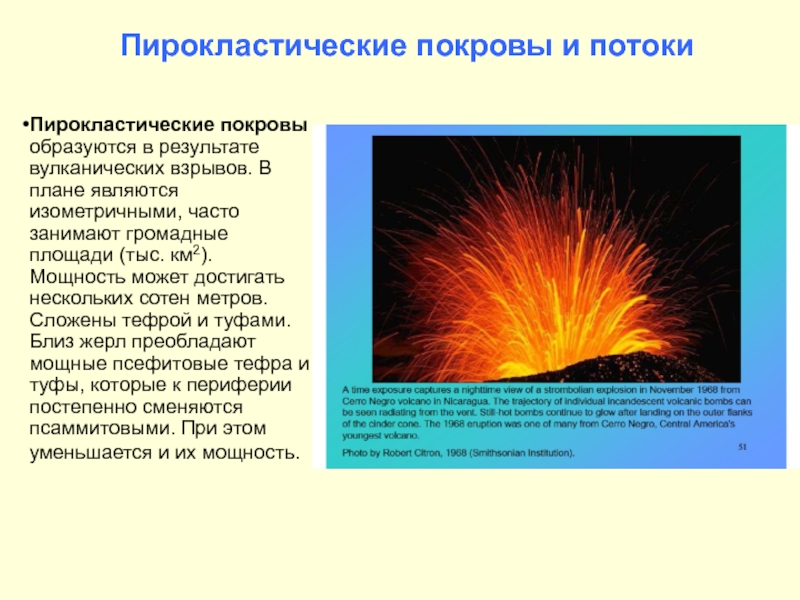

Слайд 33Пирокластические покровы и потоки
Пирокластические покровы образуются в результате вулканических взрывов.

В плане являются изометричными, часто занимают громадные площади (тыс. км2).

Мощность может достигать нескольких сотен метров. Сложены тефрой и туфами. Близ жерл преобладают мощные псефитовые тефра и туфы, которые к периферии постепенно сменяются псаммитовыми. При этом уменьшается и их мощность.
Пирокластические покровы и потокиПирокластические покровы образуются в результате вулканических взрывов. В плане являются изометричными, часто занимают громадные

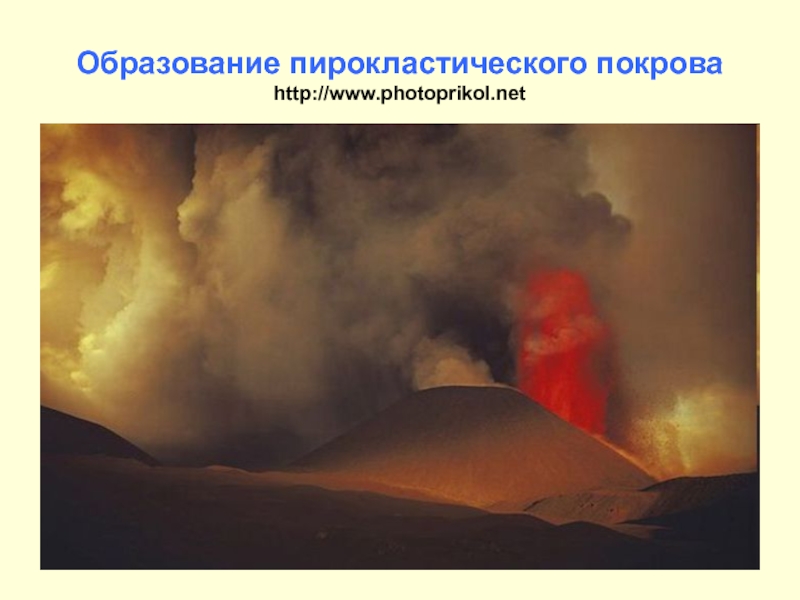

Слайд 34Образование пирокластического покрова http://www.photoprikol.net

Образование пирокластического покрова http://www.photoprikol.net

Слайд 35Пирокластический поток при извержении вулкана Майон. Филиппины, 1984 г. http://upload.wikimedia.org
Пирокластический поток

— смесь высокотемпературных вулканических газов, пепла и камней, образующаяся при

извержении вулкана. Скорость потока достигает иногда 700 км/ч, а температура газа — 100—800 °C. Характерен для пелейского типа извержений (по названию вулкана Мон-Пеле).
Пирокластический поток был основной причиной гибели людей в Помпеях, Геркулануме и Стабиях во время извержения Везувия в 79 г.

Пирокластические потоки

Пирокластический поток при извержении вулкана Майон. Филиппины, 1984 г. http://upload.wikimedia.orgПирокластический поток — смесь высокотемпературных вулканических газов, пепла

Слайд 36Пирокластический поток потухшего вулкана Таруки. Япония http://t3.gstatic.com/images?q=tbn:ANd9GcSGbytVHIDvAs00hTHS_EKTOFfIhD94ZNBgQ6ZHq6nvowIjp6Esvw

Пирокластический поток потухшего вулкана Таруки. Япония http://t3.gstatic.com/images?q=tbn:ANd9GcSGbytVHIDvAs00hTHS_EKTOFfIhD94ZNBgQ6ZHq6nvowIjp6Esvw

Слайд 37Движущийся пирокластический поток http://storage0.dms.mpinteractiv.ro/media/2/2/7227/5914874/1/volcanicash.jpg

Движущийся пирокластический поток http://storage0.dms.mpinteractiv.ro/media/2/2/7227/5914874/1/volcanicash.jpg

Слайд 38Зональность пирокластических потоков
А.К. Корсаков, 2009
I – прижерловая зона агломератовых

(псефитовых) тефры и туфов;
II – средняя зона псефитовых и псаммитовых

тефры и туфов;
III – удаленная зона псаммитовых тефры и туфов
Зональность пирокластических потоков А.К. Корсаков, 2009I – прижерловая зона агломератовых (псефитовых) тефры и туфов;II – средняя зона

Слайд 39Люди, захороненные пирокластическим потоком. Останки, найденные при раскопках Помпеи
http://t2.gstatic.com/images?q=tbn:ANd9GcSw0yRyV4qx6vy_o0eMW2TAxtVELMhSUnOZq5SxOFVESGK2bRiR

Люди, захороненные пирокластическим потоком. Останки, найденные при раскопках Помпеиhttp://t2.gstatic.com/images?q=tbn:ANd9GcSw0yRyV4qx6vy_o0eMW2TAxtVELMhSUnOZq5SxOFVESGK2bRiR

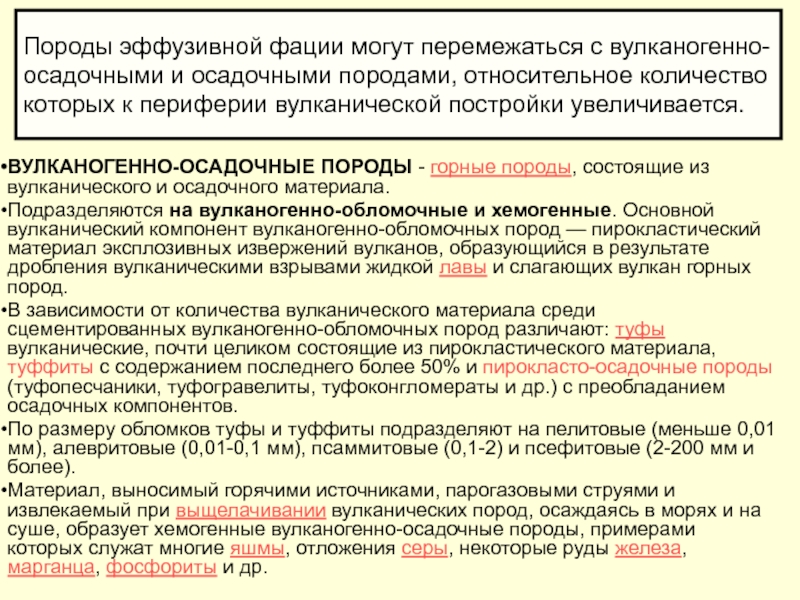

Слайд 40ВУЛКАНОГЕННО-ОСАДОЧНЫЕ ПОРОДЫ - горные породы, состоящие из вулканического и осадочного

материала.
Подразделяются на вулканогенно-обломочные и хемогенные. Основной вулканический компонент вулканогенно-обломочных

пород — пирокластический материал эксплозивных извержений вулканов, образующийся в результате дробления вулканическими взрывами жидкой лавы и слагающих вулкан горных пород.
В зависимости от количества вулканического материала среди сцементированных вулканогенно-обломочных пород различают: туфы вулканические, почти целиком состоящие из пирокластического материала, туффиты с содержанием последнего более 50% и пирокласто-осадочные породы (туфопесчаники, туфогравелиты, туфоконгломераты и др.) с преобладанием осадочных компонентов.
По размеру обломков туфы и туффиты подразделяют на пелитовые (меньше 0,01 мм), алевритовые (0,01-0,1 мм), псаммитовые (0,1-2) и псефитовые (2-200 мм и более).
Материал, выносимый горячими источниками, парогазовыми струями и извлекаемый при выщелачивании вулканических пород, осаждаясь в морях и на суше, образует хемогенные вулканогенно-осадочные породы, примерами которых служат многие яшмы, отложения серы, некоторые руды железа, марганца, фосфориты и др.

Породы эффузивной фации могут перемежаться с вулканогенно-
осадочными и осадочными породами, относительное количество
которых к периферии вулканической постройки увеличивается.

ВУЛКАНОГЕННО-ОСАДОЧНЫЕ ПОРОДЫ - горные породы, состоящие из вулканического и осадочного материала. Подразделяются на вулканогенно-обломочные и хемогенные. Основной

Слайд 4113.2.2. Жерловая фация
Жерла вулканов – это магмаподводящие каналы, по которым

магма из магматического очага поднимается к поверхности земли.
Жерла приурочены к

разрывным нарушениям.
Форма жерл в плане может быть изометричной, овальной, вытянутой (линейные жерла). В поперечнике размер жерл может достигать первых километров, а для линейных жерл – десятков километров.
Некки [ англ. neck – шея] – изометричные в плане жерла потухших вулканов.
Действующие вулканы у земной поверхности заканчиваются кратерами.
Жерловая фация может иметь экструзивную субфацию.
Жерла сложены лавами, кластолавами, туфами, обломками пород фундамента вулканической постройки и др.


13.2.2. Жерловая фацияЖерла вулканов – это магмаподводящие каналы, по которым магма из магматического очага поднимается к поверхности

Слайд 42Жерла в разрезе Разрез к учебной геологической карте № 23
Цилиндрическая и

коническая форма некков (показаны штриховкой) в разрезе

Жерла в разрезе Разрез к учебной геологической карте № 23Цилиндрическая и коническая форма некков (показаны штриховкой) в

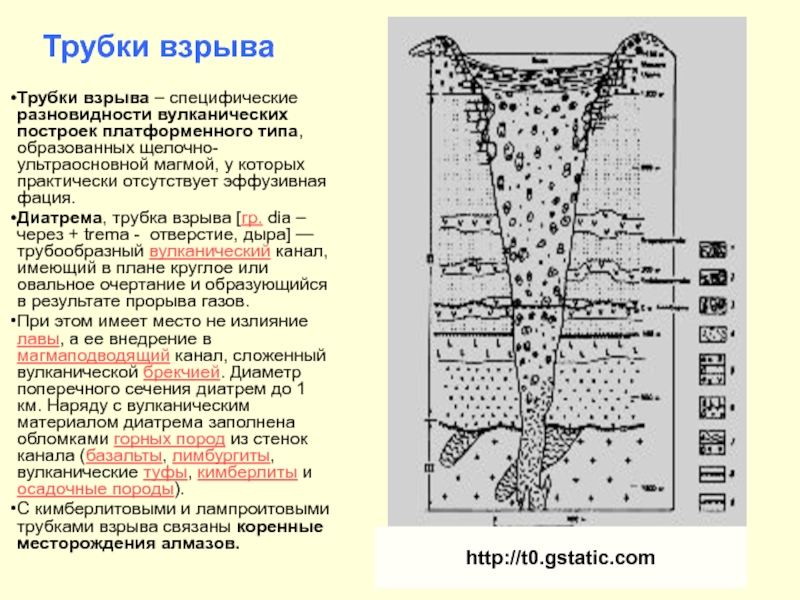

Слайд 43Трубки взрыва
Трубки взрыва – специфические разновидности вулканических построек платформенного типа,

образованных щелочно-ультраосновной магмой, у которых практически отсутствует эффузивная фация.
Диатрема, трубка

взрыва [гр. dia – через + trema - отверстие, дыра] — трубообразный вулканический канал, имеющий в плане круглое или овальное очертание и образующийся в результате прорыва газов.
При этом имеет место не излияние лавы, а ее внедрение в магмаподводящий канал, сложенный вулканической брекчией. Диаметр поперечного сечения диатрем до 1 км. Наряду с вулканическим материалом диатрема заполнена обломками горных пород из стенок канала (базальты, лимбургиты, вулканические туфы, кимберлиты и осадочные породы).
С кимберлитовыми и лампроитовыми трубками взрыва связаны коренные месторождения алмазов.

http://t0.gstatic.com

Трубки взрываТрубки взрыва – специфические разновидности вулканических построек платформенного типа, образованных щелочно-ультраосновной магмой, у которых практически отсутствует

Слайд 44Жерла на геологической карте
Фрагмент учебной геологической карты № 23
Тела жерловой

фации (некки) изометричной и линзообразной формы
показаны штриховкой

Жерла на геологической картеФрагмент учебной геологической карты № 23Тела жерловой фации (некки) изометричной и линзообразной формы показаны

Слайд 45Экструзивная субфация жерловой фации
Экструзивная [лат. extrude – вытеснять] фация образуются

при выдавливании вязкого магматического расплава на поверхность. Представлена куполами, обелисками

и др. положительными формами рельефа высотой до 600 м на месте бывших кратеров.
Субфация часто рассматривается как промежуточная между жерловой и эффузивной. Образуется при извержении магмы риолитового состава.
У подножия экструзивов образуются купольные брекчии.

Экструзивная субфация
А.К. Корсаков, 2009
1 – экструзивный купол;
2 – стратифицированная вулканическая
постройка; 3 – купольные брекчии;
4 – фундамент вулканической постройки

Экструзивная субфация жерловой фацииЭкструзивная [лат. extrude – вытеснять] фация образуются при выдавливании вязкого магматического расплава на поверхность.

Слайд 46Экструзивный купол

Экструзивный купол

Слайд 47Башня Дьявола. Шт.Вайоминг. США
http://upload.wikimedia.org
Столбчатая отдельность в
верхней части жерла (некк).
Вмещающие породы
эродированы

Башня Дьявола. Шт.Вайоминг. СШАhttp://upload.wikimedia.orgСтолбчатая отдельность вверхней части жерла (некк).Вмещающие породыэродированы

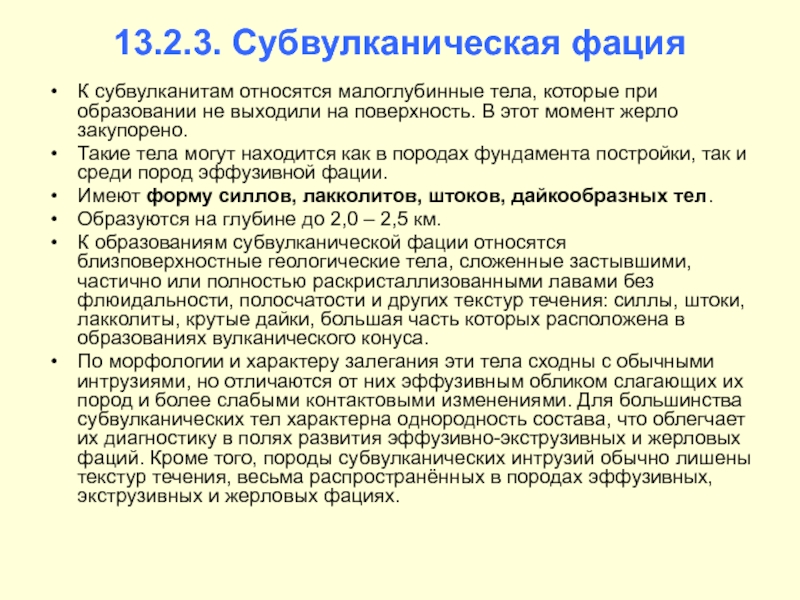

Слайд 4813.2.3. Субвулканическая фация
К субвулканитам относятся малоглубинные тела, которые при образовании

не выходили на поверхность. В этот момент жерло закупорено.
Такие тела

могут находится как в породах фундамента постройки, так и среди пород эффузивной фации.
Имеют форму силлов, лакколитов, штоков, дайкообразных тел.
Образуются на глубине до 2,0 – 2,5 км.
К образованиям субвулканической фации относятся близповерхностные геологические тела, сложенные застывшими, частично или полностью раскристаллизованными лавами без флюидальности, полосчатости и других текстур течения: силлы, штоки, лакколиты, крутые дайки, большая часть которых расположена в образованиях вулканического конуса.
По морфологии и характеру залегания эти тела сходны с обычными интрузиями, но отличаются от них эффузивным обликом слагающих их пород и более слабыми контактовыми изменениями. Для большинства субвулканических тел характерна однородность состава, что облегчает их диагностику в полях развития эффузивно-экструзивных и жерловых фаций. Кроме того, породы субвулканических интрузий обычно лишены текстур течения, весьма распространённых в породах эффузивных, экструзивных и жерловых фациях.
13.2.3. Субвулканическая фацияК субвулканитам относятся малоглубинные тела, которые при образовании не выходили на поверхность. В этот момент

Слайд 49Субвулканиты на карте Фрагмент учебной геологической карты № 28

В поле

развития риолитового (светло-оранжевое с крапом) и базальтового (темно-оранжевое с крапом)

лавовых покровов обнажаются породы жерловой фации (показаны штриховкой) и субвулканические тела кислого состава (красное с индексами γР2, ργР1, оранжевое с индексом ξР2)
Субвулканиты на карте Фрагмент учебной геологической карты № 28 В поле развития риолитового (светло-оранжевое с крапом) и

Слайд 5013.2.4. Гипабиссальная фация
По механизму образования породы гипабиссальной фации аналогичны породам

субвулканической фации. Образуются в момент, когда жерло уже закупорено.
Отличительной особенностью

является то , что они образуются на большей глубине (до 3-5 км) и, как правило, не содержат вулканическое стекло. Относительно небольшая глубина формирования и небольшие размеры камер, в которых происходила кристаллизация, обусловили:
-образование мелкозернистых и/или порфировидных структур горных пород,
-слабое проявление экзоконтактового метаморфизма,
-присутствие в эндоконтактовых зонах многочисленных ксенолитов вмещающих пород.
Гипабиссальные горные породы слагают сравнительно небольшие (обычно не более первых сотен км2) интрузивные тела (штоки, дайкообразные тела, лакколиты и др.), обычно секущие структурные элементы вмещающих пород.
Массивы гипабиссальных горных пород часто образуют единые вулкано-плутонические комплексы с комагматическими вулканитами.
Гипабиссальные массивы могут формироваться и вне связи с вулканогенными породами.
13.2.4. Гипабиссальная фацияПо механизму образования породы гипабиссальной фации аналогичны породам субвулканической фации. Образуются в момент, когда жерло

Слайд 51Гипабиссальный интрузив на геологической карте
Фрагмент учебной геологической карты № 23

В центральной части карты красным цветом показан дайкообразный гипабиссальный массив

гранит-порфиров плиоценового возраста (γπN2)
Гипабиссальный интрузив  на геологической картеФрагмент учебной геологической карты № 23 В центральной части карты красным цветом

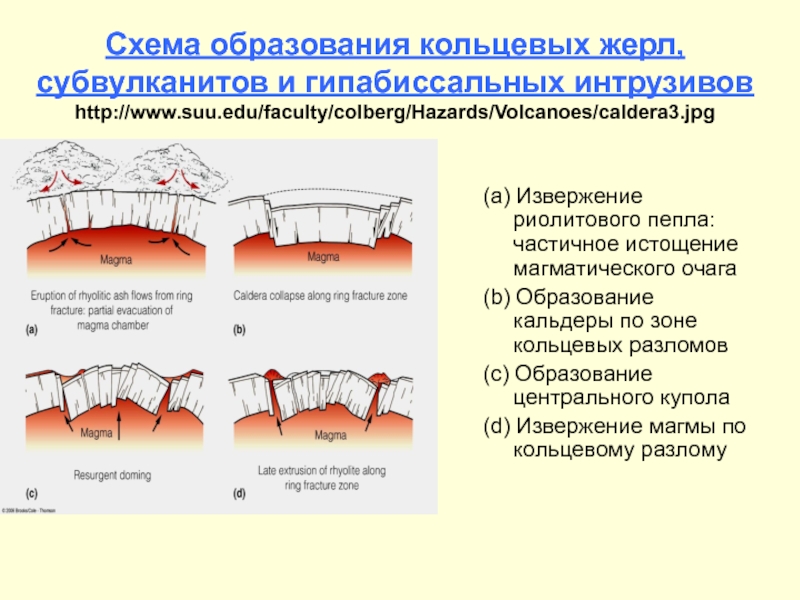

Слайд 52Схема образования кольцевых жерл, субвулканитов и гипабиссальных интрузивов http://www.suu.edu/faculty/colberg/Hazards/Volcanoes/caldera3.jpg
(а) Извержение риолитового

пепла: частичное истощение магматического очага
(b) Образование кальдеры по зоне кольцевых

разломов
(с) Образование центрального купола
(d) Извержение магмы по кольцевому разлому
Схема образования кольцевых жерл, субвулканитов и гипабиссальных интрузивов http://www.suu.edu/faculty/colberg/Hazards/Volcanoes/caldera3.jpg(а) Извержение риолитового пепла: частичное истощение магматического очага(b) Образование

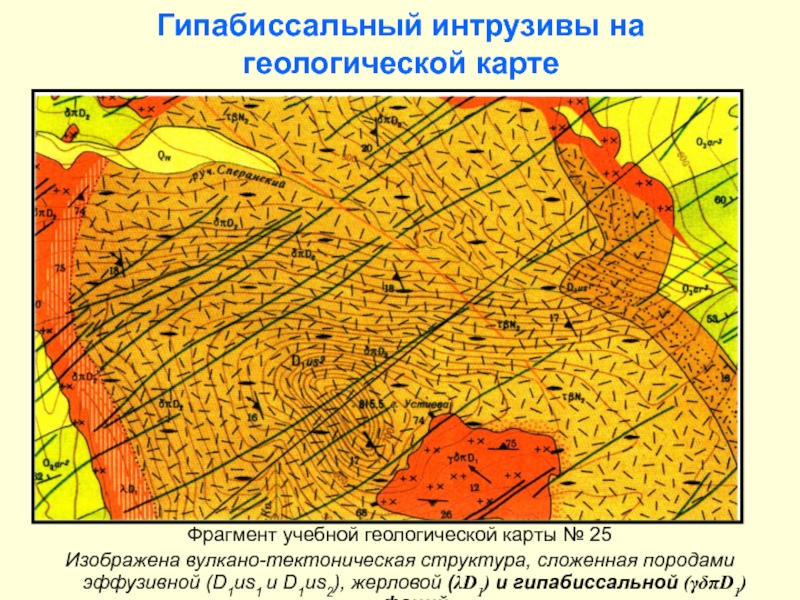

Слайд 53Гипабиссальный интрузивы на геологической карте
Фрагмент учебной геологической карты № 25
Изображена

вулкано-тектоническая структура, сложенная породами эффузивной (D1us1 и D1us2), жерловой (λD1)

и гипабиссальной (γδπD1) фаций
Гипабиссальный интрузивы на геологической картеФрагмент учебной геологической карты № 25Изображена вулкано-тектоническая структура, сложенная породами эффузивной (D1us1 и

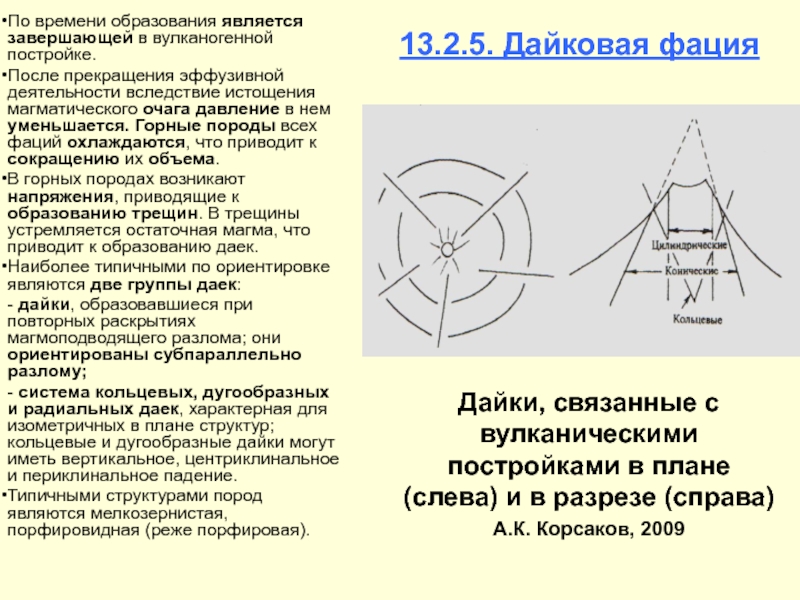

Слайд 5413.2.5. Дайковая фация
Дайки, связанные с вулканическими постройками в плане (слева)

и в разрезе (справа)
А.К. Корсаков, 2009
По времени образования является

завершающей в вулканогенной постройке.
После прекращения эффузивной деятельности вследствие истощения магматического очага давление в нем уменьшается. Горные породы всех фаций охлаждаются, что приводит к сокращению их объема.
В горных породах возникают напряжения, приводящие к образованию трещин. В трещины устремляется остаточная магма, что приводит к образованию даек.
Наиболее типичными по ориентировке являются две группы даек:
- дайки, образовавшиеся при повторных раскрытиях магмоподводящего разлома; они ориентированы субпараллельно разлому;
- система кольцевых, дугообразных и радиальных даек, характерная для изометричных в плане структур; кольцевые и дугообразные дайки могут иметь вертикальное, центриклинальное и периклинальное падение.
Типичными структурами пород являются мелкозернистая, порфировидная (реже порфировая).
13.2.5. Дайковая фацияДайки, связанные с вулканическими постройками в плане (слева) и в разрезе (справа) А.К. Корсаков, 2009По

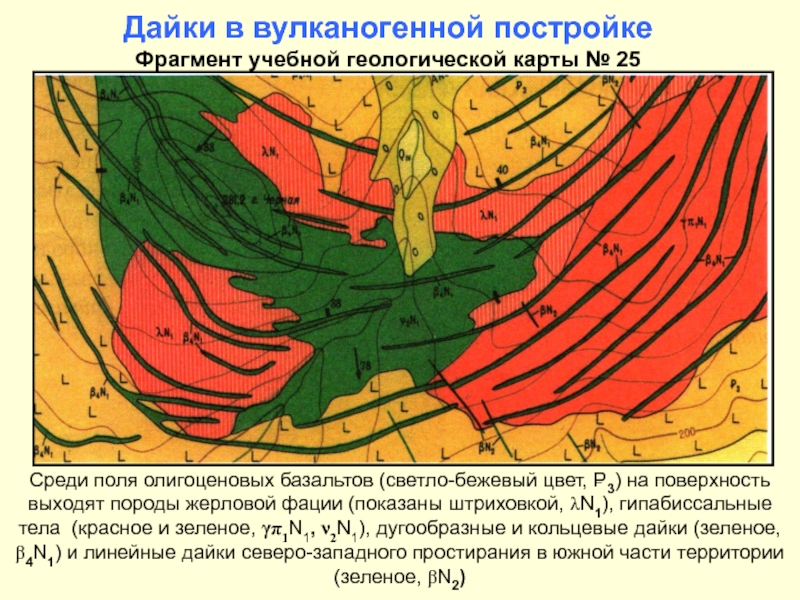

Слайд 55Дайки в вулканогенной постройке Фрагмент учебной геологической карты № 25
Среди поля

олигоценовых базальтов (светло-бежевый цвет, Р3) на поверхность выходят породы жерловой

фации (показаны штриховкой, λN1), гипабиссальные тела (красное и зеленое, γπ1N1, ν2N1), дугообразные и кольцевые дайки (зеленое, β4N1) и линейные дайки северо-западного простирания в южной части территории (зеленое, βN2)

Дайки в вулканогенной постройке Фрагмент учебной геологической карты № 25Среди поля олигоценовых базальтов (светло-бежевый цвет, Р3) на

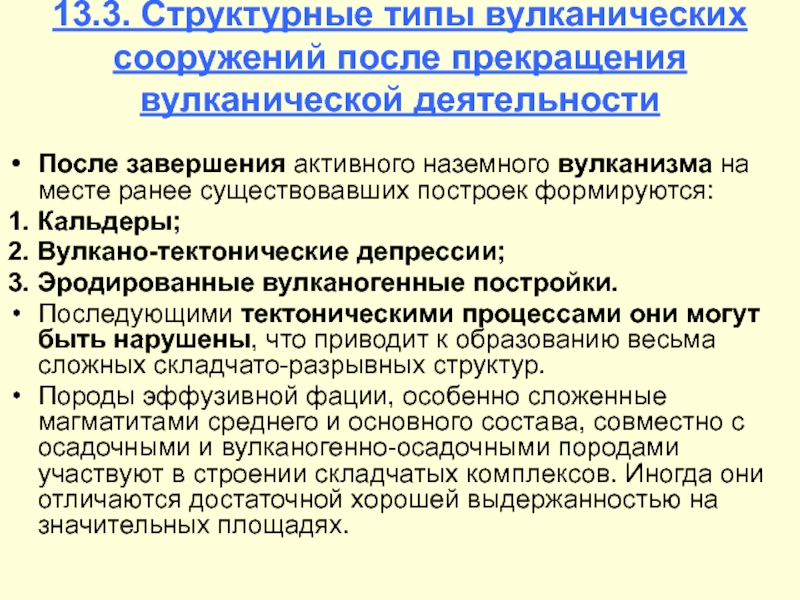

Слайд 5613.3. Структурные типы вулканических сооружений после прекращения вулканической деятельности
После завершения

активного наземного вулканизма на месте ранее существовавших построек формируются:
1. Кальдеры;
2.

Вулкано-тектонические депрессии;
3. Эродированные вулканогенные постройки.
Последующими тектоническими процессами они могут быть нарушены, что приводит к образованию весьма сложных складчато-разрывных структур.
Породы эффузивной фации, особенно сложенные магматитами среднего и основного состава, совместно с осадочными и вулканогенно-осадочными породами участвуют в строении складчатых комплексов. Иногда они отличаются достаточной хорошей выдержанностью на значительных площадях.
13.3. Структурные типы вулканических сооружений после прекращения вулканической деятельностиПосле завершения активного наземного вулканизма на месте ранее существовавших

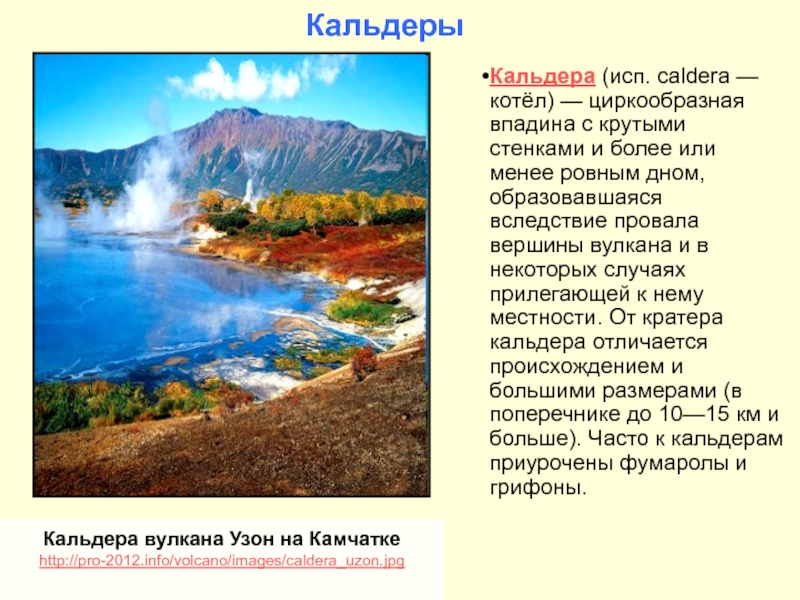

Слайд 57Кальдеры
Кальдера (исп. caldera — котёл) — циркообразная впадина с крутыми

стенками и более или менее ровным дном, образовавшаяся вследствие провала

вершины вулкана и в некоторых случаях прилегающей к нему местности. От кратера кальдера отличается происхождением и большими размерами (в поперечнике до 10—15 км и больше). Часто к кальдерам приурочены фумаролы и грифоны.

Кальдера вулкана Узон на Камчатке
http://pro-2012.info/volcano/images/caldera_uzon.jpg

КальдерыКальдера (исп. caldera — котёл) — циркообразная впадина с крутыми стенками и более или менее ровным дном,

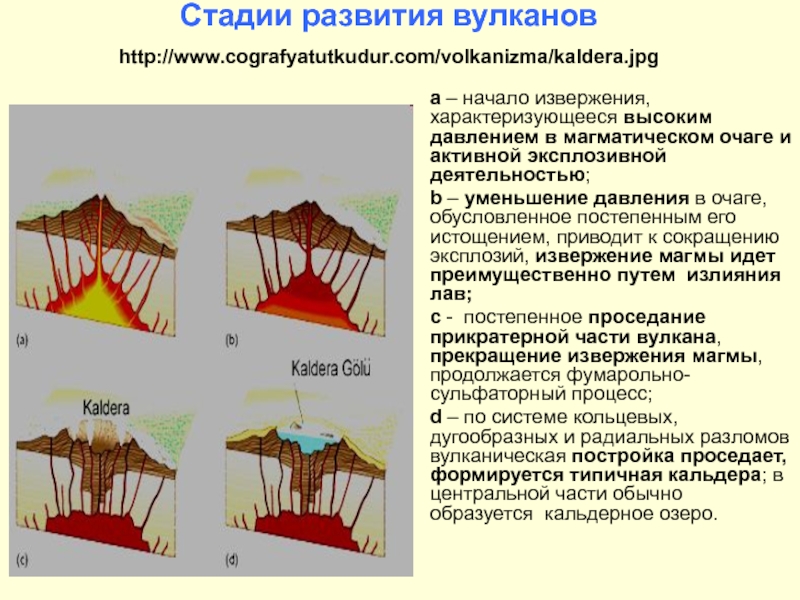

Слайд 58Стадии развития вулканов http://www.cografyatutkudur.com/volkanizma/kaldera.jpg
a – начало извержения, характеризующееся высоким давлением

в магматическом очаге и активной эксплозивной деятельностью;
b – уменьшение

давления в очаге, обусловленное постепенным его истощением, приводит к сокращению эксплозий, извержение магмы идет преимущественно путем излияния лав;
с - постепенное проседание прикратерной части вулкана, прекращение извержения магмы, продолжается фумарольно-сульфаторный процесс;
d – по системе кольцевых, дугообразных и радиальных разломов вулканическая постройка проседает, формируется типичная кальдера; в центральной части обычно образуется кальдерное озеро.
Стадии развития вулканов http://www.cografyatutkudur.com/volkanizma/kaldera.jpg  a – начало извержения, характеризующееся высоким давлением в магматическом очаге и активной

Слайд 59В центральной части карты в виде полосы субмеридионального простирания изображен


Вулканогенный пояс. Кольцевые разломы являются составными элементами строения кальдер

В центральной части карты в виде полосы субмеридионального простирания изображен Вулканогенный пояс. Кольцевые разломы являются составными элементами

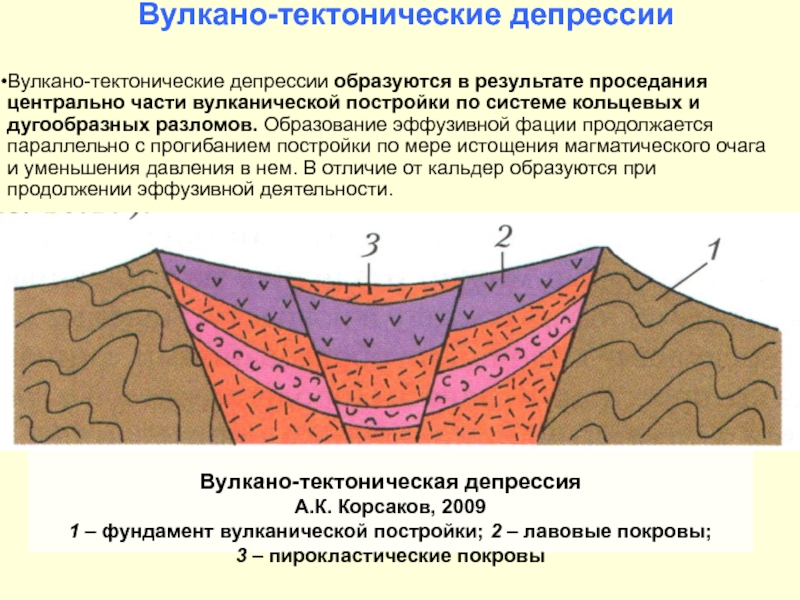

Слайд 60Вулкано-тектонические депрессии
Вулкано-тектонические депрессии образуются в результате проседания центрально части вулканической

постройки по системе кольцевых и дугообразных разломов. Образование эффузивной фации

продолжается параллельно с прогибанием постройки по мере истощения магматического очага и уменьшения давления в нем. В отличие от кальдер образуются при продолжении эффузивной деятельности.




Вулкано-тектоническая депрессия А.К. Корсаков, 2009
1 – фундамент вулканической постройки; 2 – лавовые покровы;
3 – пирокластические покровы

Вулкано-тектонические депрессии Вулкано-тектонические депрессии образуются в результате проседания центрально части вулканической постройки по системе кольцевых и дугообразных

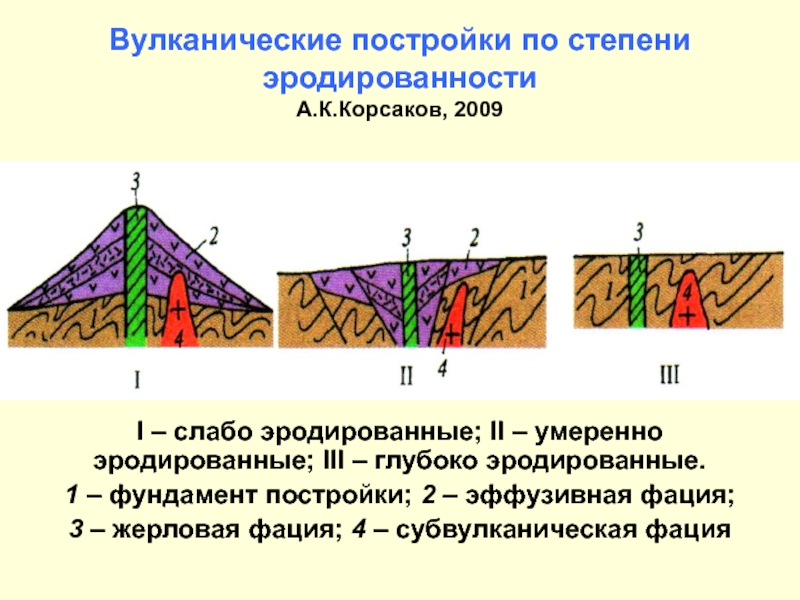

Слайд 61Вулканические постройки по степени эродированности А.К.Корсаков, 2009
I – слабо эродированные; II

– умеренно эродированные; III – глубоко эродированные.
1 – фундамент

постройки; 2 – эффузивная фация;
3 – жерловая фация; 4 – субвулканическая фация
Вулканические постройки по степени эродированности А.К.Корсаков, 2009I – слабо эродированные; II – умеренно эродированные; III – глубоко

Слайд 62На заднем плане два купола потухшего вулкана четвертичного возраста. Эльбрус.

Вид со склона г. Чегет

На заднем плане два купола потухшего вулкана четвертичного возраста. Эльбрус. Вид со склона г. Чегет

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
