Тема 2. Методологии структурного (функционального) анализа и проектирования

анализа и проектирования
методологии SADT и IDEF
методологии структурного анализа Т.ДеМарко,

структурного проектирования Е.Йордана
структурные карты Константайна и Джексона

Методология и технология проектирования информационных систем

проектирование (structured design, SD)

SADT, метод DFD
методологии второго поколения (1970-е) (функциональный и информационный аспекты системы) методологии

Тома Де Марко, SSADM, YSM, IDEF
методологии второго поколения (1980-е) (объединение методов анализа и проектирования) структурные карты Джексона, Константайна

структурного анализа и проектирования*

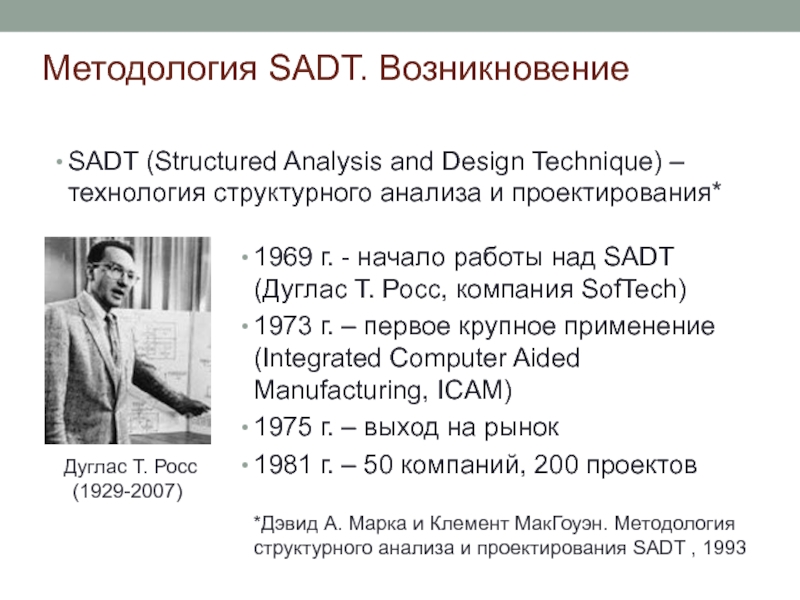

1969 г. - начало работы над SADT

(Дуглас Т. Росс, компания SofTech)
1973 г. – первое крупное применение (Integrated Computer Aided Manufacturing, ICAM)
1975 г. – выход на рынок
1981 г. – 50 компаний, 200 проектов

Дуглас Т. Росс
(1929-2007)

*Дэвид А. Марка и Клемент МакГоуэн. Методология структурного анализа и проектирования SADT , 1993

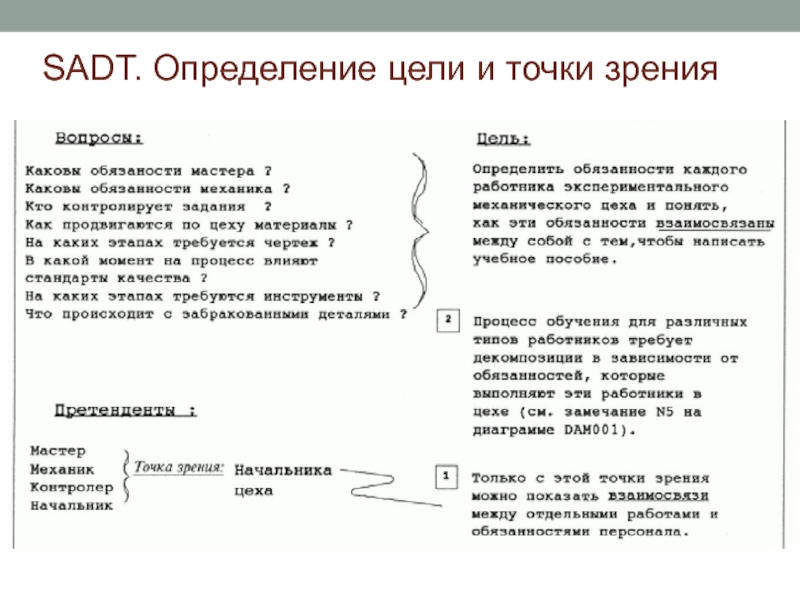

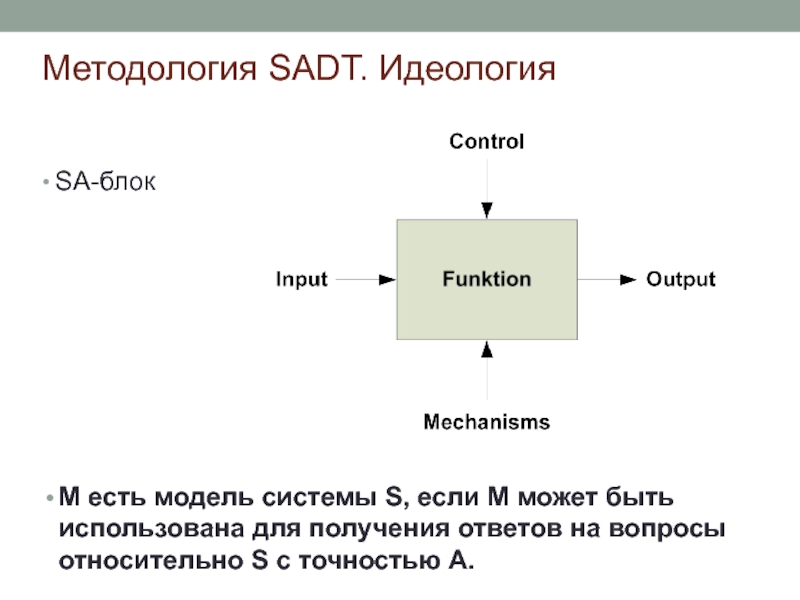

быть использована для получения ответов на вопросы относительно S с

точностью А.

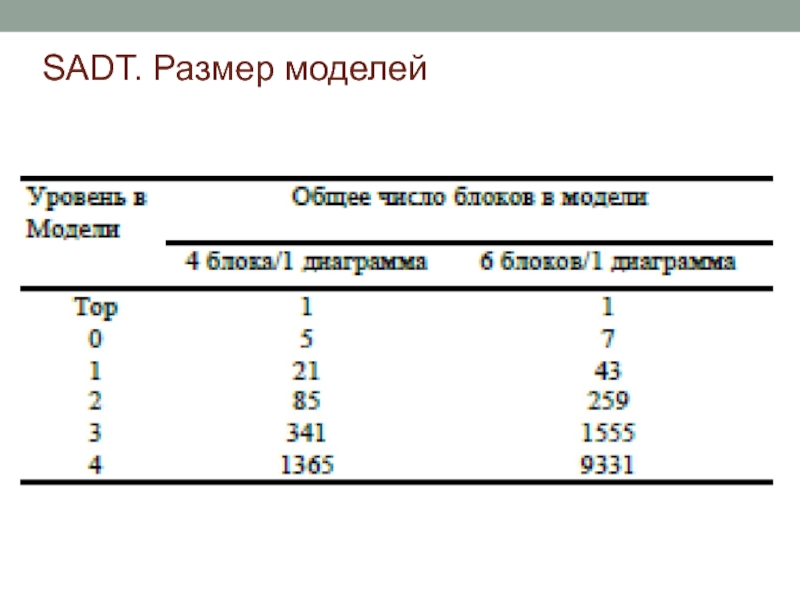

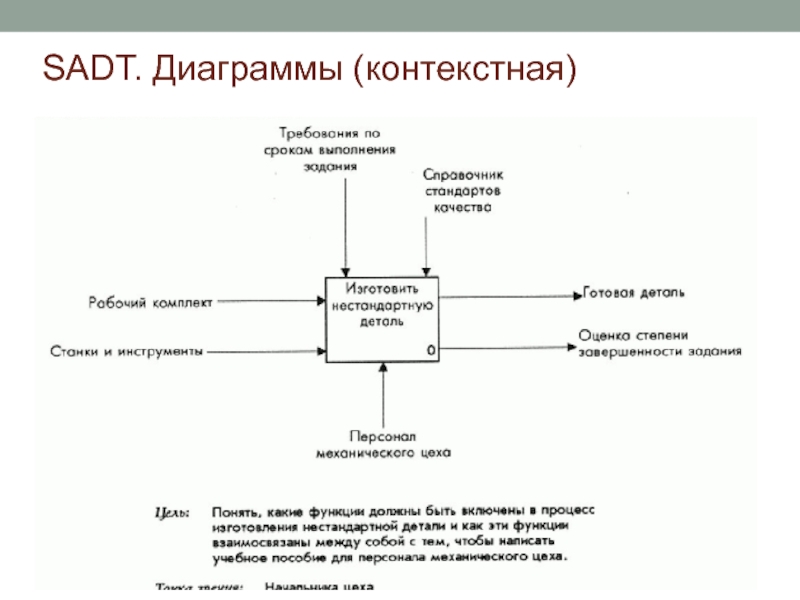

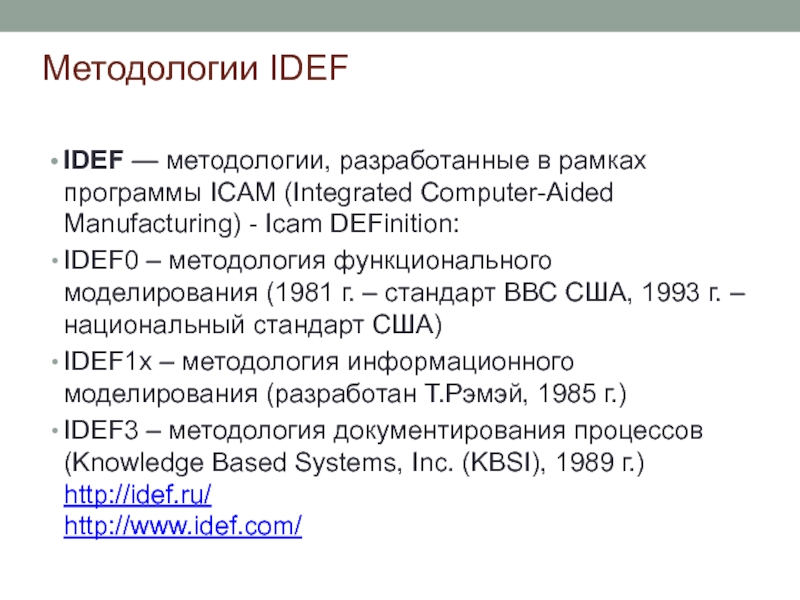

Icam DEFinition:
IDEF0 – методология функционального моделирования (1981 г. – стандарт

ВВС США, 1993 г. – национальный стандарт США)

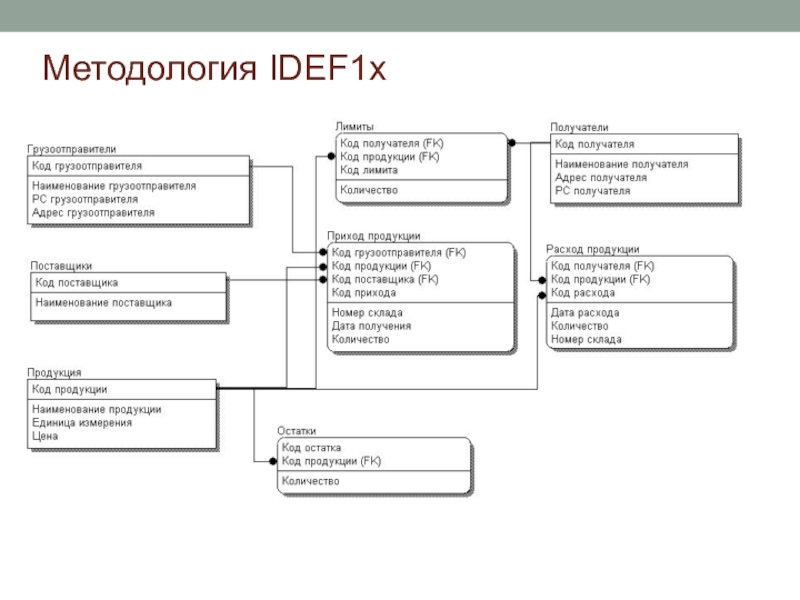

IDEF1x – методология информационного моделирования (разработан Т.Рэмэй, 1985 г.)

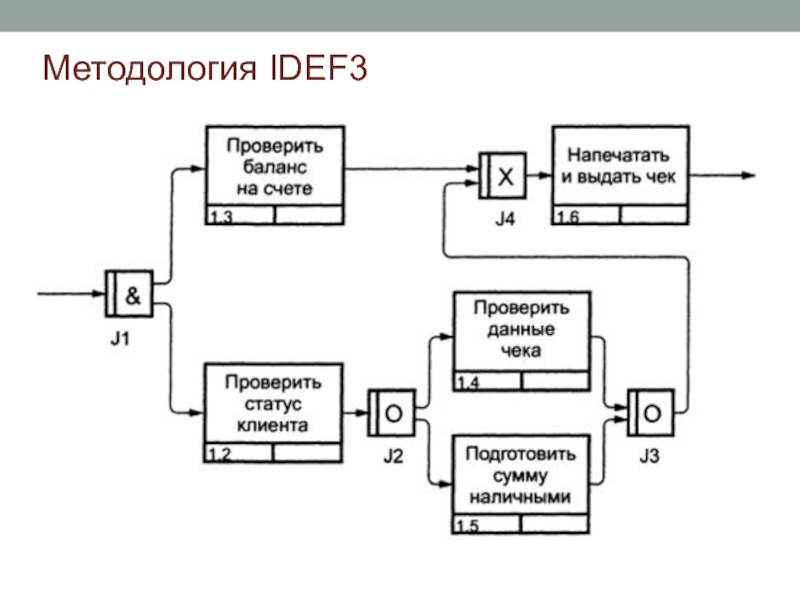

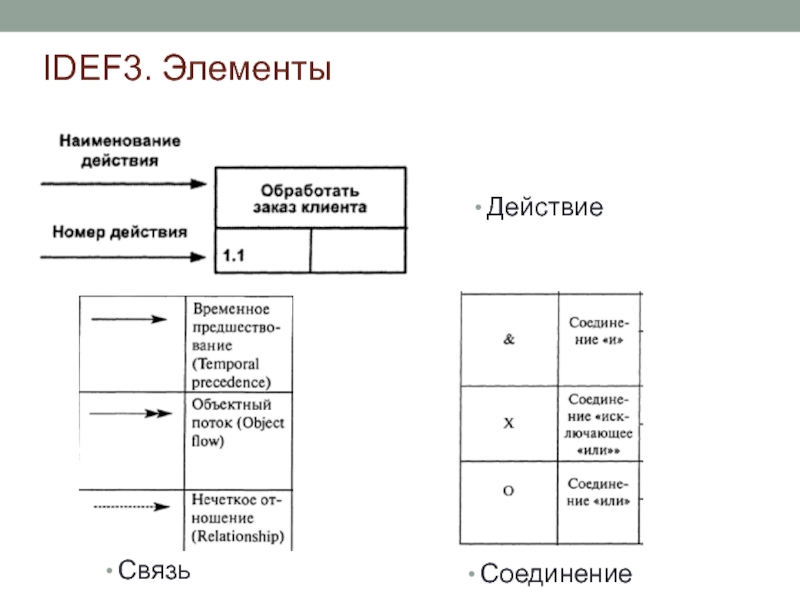

IDEF3 – методология документирования процессов (Knowledge Based Systems, Inc. (KBSI), 1989 г.) http://idef.ru/ http://www.idef.com/

и консультант по программной инженерии

DeMarco Tom. Structured Analysis and System Specification. — Yourdon,

1978

Двард Йордон (1944 - 2016) — американский инженер-программист, автор и консультант по программной инженерии.

Yourdon Inc, ‘Yourdon Systems Method: Model-Driven Systems Development’, 1993

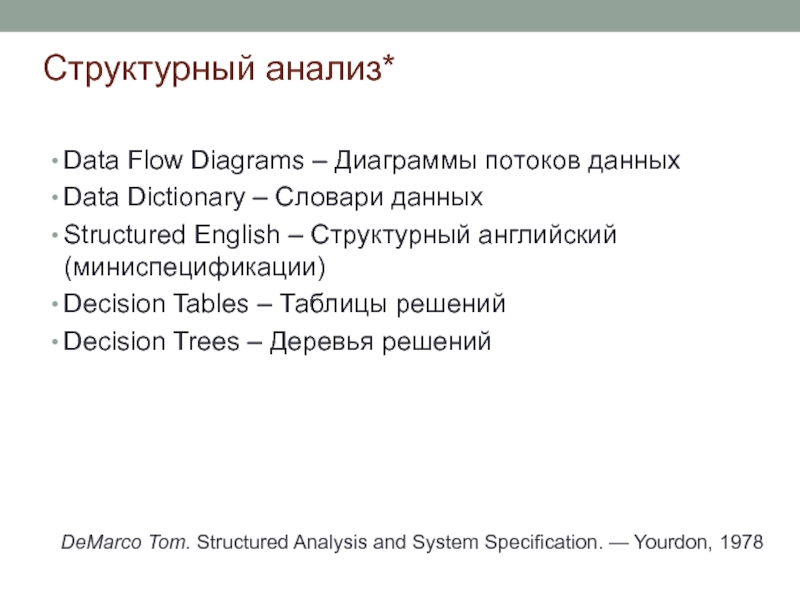

Словари данных
Structured English – Структурный английский (миниспецификации)

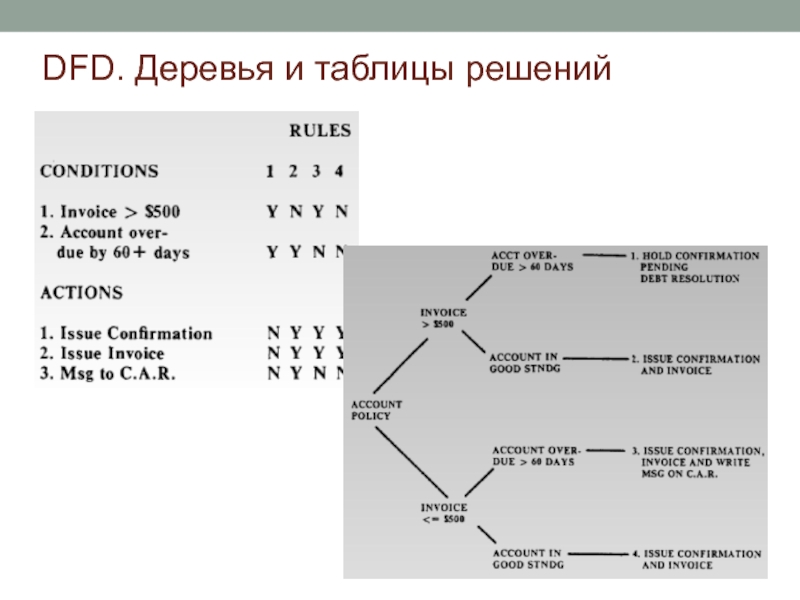

Decision Tables –

Таблицы решений
Decision Trees – Деревья решений

DeMarco Tom. Structured Analysis and System Specification. — Yourdon, 1978

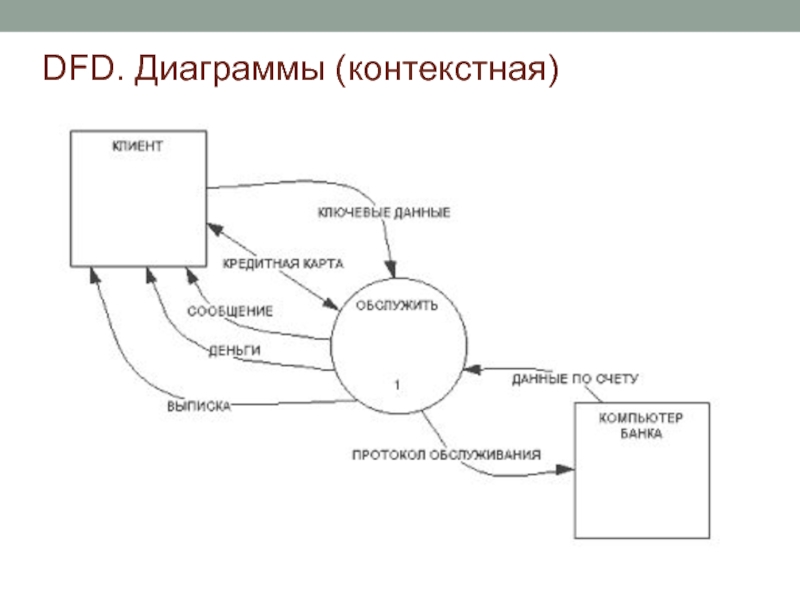

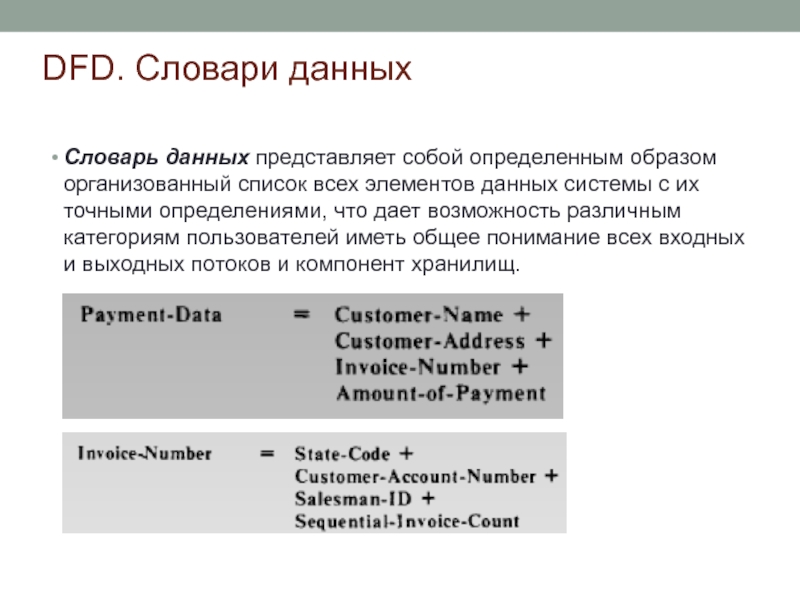

всех элементов данных системы с их точными определениями, что дает

возможность различным категориям пользователей иметь общее понимание всех входных и выходных потоков и компонент хранилищ.

др.
@ИМЯ = ДАННЫЕ КРЕДИТНОЙ КАРТЫ
@ТИП = дискретный поток
@БНФ = ПАРОЛЬ + ДЕТАЛИ КЛИЕНТА

+ ЛИМИТ ДЕНЕГ

@ИМЯ = ВВЕДЕННЫЙ ПАРОЛЬ
@ТИП = дискретный поток
@БНФ = {4/"0"!"1"!"2"!"3"!"4"!"5"!"6"!"7"!"8"!"9"/4}

@ИМЯ = ДАННЫЕ ПО БАЛАНСУ
@ТИП = дискретный поток
@БНФ = /текущий баланс счета клиента/
@ЕДИНИЦА ИЗМЕРЕНИЯ = рубль
@ДИАПАЗОН = +/- 1000000
@ТОЧНОСТЬ = .01

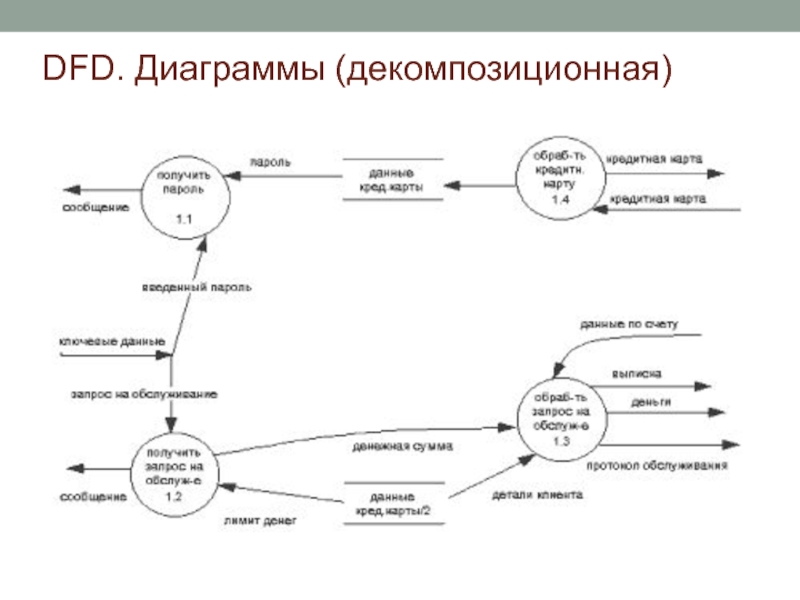

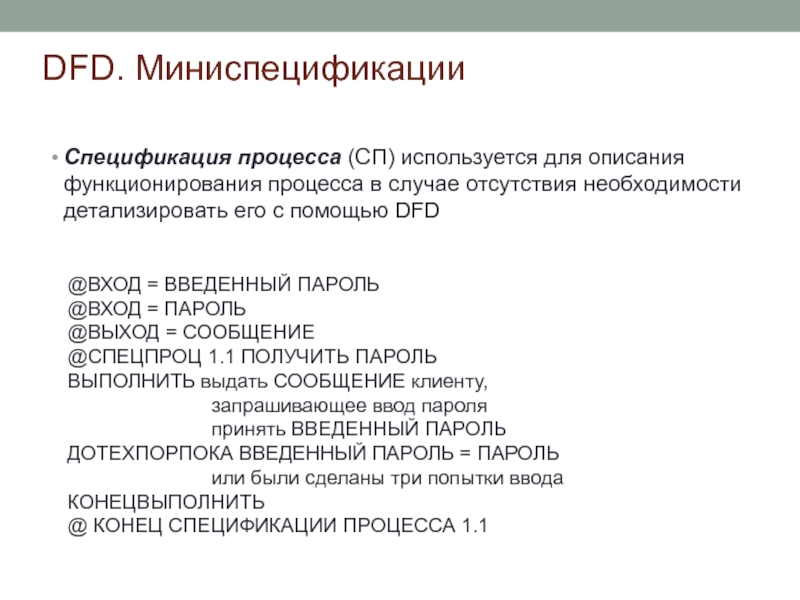

случае отсутствия необходимости детализировать его с помощью DFD
@ВХОД = ВВЕДЕННЫЙ ПАРОЛЬ @ВХОД =

ПАРОЛЬ @ВЫХОД = СООБЩЕНИЕ @СПЕЦПРОЦ 1.1 ПОЛУЧИТЬ ПАРОЛЬ ВЫПОЛНИТЬ выдать СООБЩЕНИЕ клиенту,                            запрашивающее ввод пароля                           принять ВВЕДЕННЫЙ ПАРОЛЬ ДОТЕХПОРПОКА ВВЕДЕННЫЙ ПАРОЛЬ = ПАРОЛЬ                           или были сделаны три попытки ввода КОНЕЦВЫПОЛНИТЬ @ КОНЕЦ СПЕЦИФИКАЦИИ ПРОЦЕССА 1.1

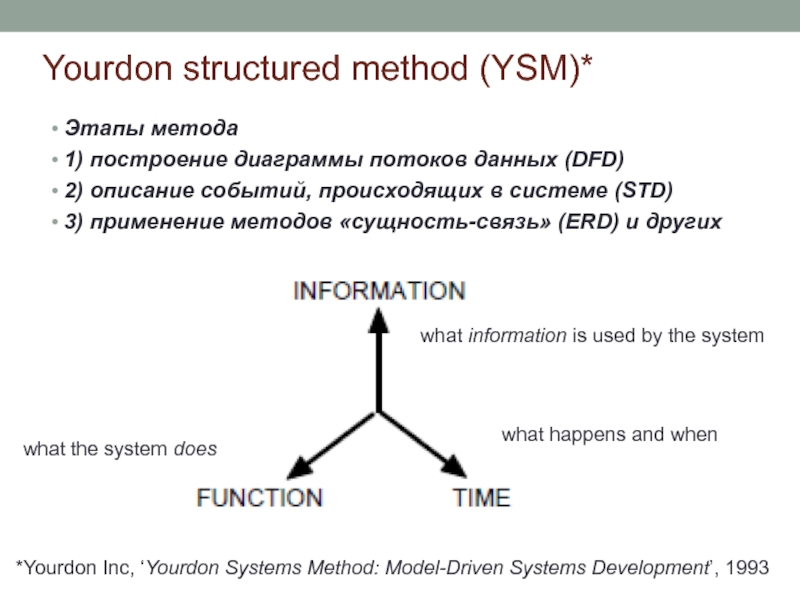

описание событий, происходящих в системе (STD)
3) применение методов «сущность-связь» (ERD)

и других

what the system does

what happens and when

what information is used by the system

*Yourdon Inc, ‘Yourdon Systems Method: Model-Driven Systems Development’, 1993

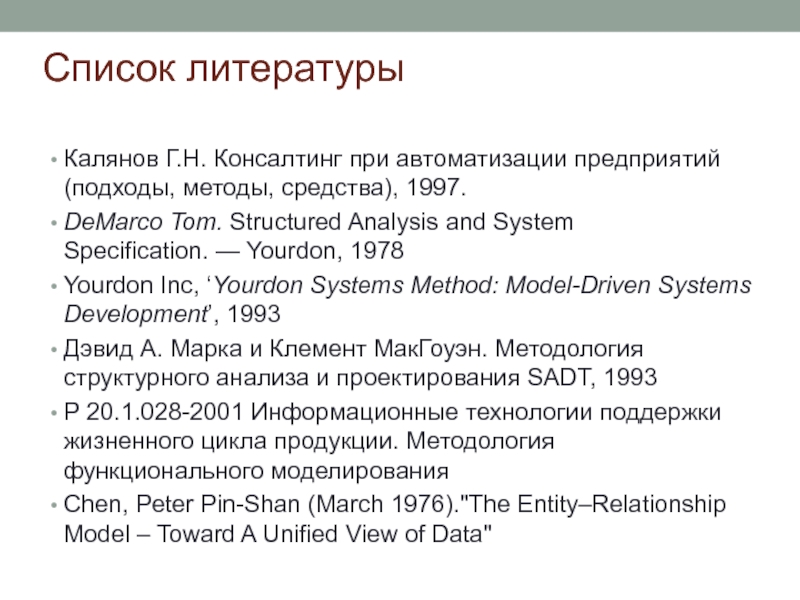

1997.
DeMarco Tom. Structured Analysis and System Specification. — Yourdon, 1978
Yourdon Inc, ‘Yourdon

Systems Method: Model-Driven Systems Development’, 1993
Дэвид А. Марка и Клемент МакГоуэн. Методология структурного анализа и проектирования SADT, 1993
Р 20.1.028-2001 Информационные технологии поддержки жизненного цикла продукции. Методология функционального моделирования
Chen, Peter Pin-Shan (March 1976)."The Entity–Relationship Model – Toward A Unified View of Data"
