Тема 3. Структурный анализ плоских механизмов

Основной принцип образования механизмов был впервые

сформулирован в 1914г. русским ученым Л.В. Ассуром. Им был предложен метод образования кинематических схем механизмов путем последовательного наслоения кинематических цепей, обладающих определенными свойствами.
Формулируется принцип Ассура следующим образом: схема любого механизма может быть образована последовательным присоединением к одному или нескольким начальным механизмам (механизмам 1-го класса) структурных групп звеньев с нулевой степенью подвижности, не распадающихся на более простые цепи, обладающие нулевой степенью подвижности.
Эти структурные группы получили название групп Ассура.

лекция № 3

кинематическая цепь с нулевой степенью подвижности, не распадающаяся на более

простые кинематические цепи, удовлетворяющие этому условию.
Правила выделения групп Ассура:
1) Звенья группы должны обладать подвижностью;
2) Группа Ассура не может быть присоединена к одному звену.
Начальным механизмом или
механизмом первого класса
называется ведущее звено,
связанное со стойкой КП 5-го класса.

лекция № 3

группы звеньев обладают нулевой степенью свободы, т. е. являются группами

Ассура.




Эти группы присоединяются к начальному
механизму, состоящему из ведущего звена 1,
связанного со стойкой 0 кинематической
парой А.

лекция № 3

имеют различный порядок и вид.
Класс группы Ассура

определяется наивысшим числом внутренних КП, входящих в замкнутый контур.
Порядок группы Ассура определяется числом элементов звеньев, с помощью которых группа присоединяется к основному механизму ( показаны штриховыми линиями).
Вид группы Ассура определяется сочетанием вращательных и поступательных кинематических пар в двухповодковой группе.

лекция № 3

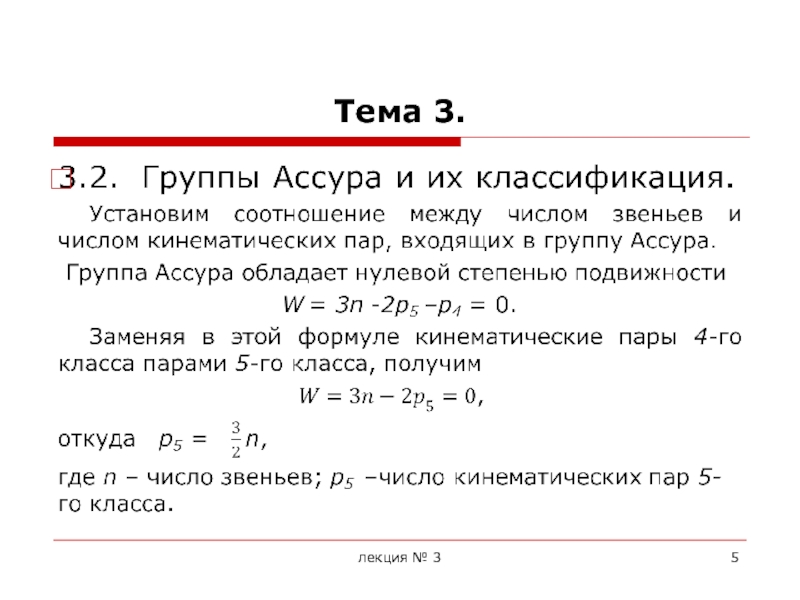

класса в группе равно 3/2 n. Так как число КП

может быть только целым, возможны следующие соотношения: n = 2, p5 = 3; n = 4, p5 = 6; n = 6, p5 =9; n = 8, p5 = 12 и т. д.
Практическое значение имеют два первых соотношения.
Первое соотношение: n = 2, p5 = 3. Эта
группа получила название двухповодковой,
т. к. присоединяется к механизму с помощью
двух поводков BC и CD.
При втором соотношении (n =4, p5=6)
получим треххповодковую группу. Она
присоединяется к механизму тремя
поводками - BE, GD и FC.

лекция № 3

группой 2-го класса
и 2-го порядка и 1-го вида.

Трехповодковая

группа будет группой
3-го класса и 3-го порядка.

При другом возможном сочетании
4-х звеньев и 6-ти КП группа Ассура
будет иметь 4-й класс и 2-й порядок.

лекция № 3

наивысшим классом структурной группы, входящей в его состав.
Большинство

современных механизмов
принадлежит к механизмам 2-го класса.
Механизм второго класса - это механизм,
в состав которого входят группы не
выше 2-го класса и 2-го порядка.
Механизмы, в состав которых входят
группы не выше 3-го класса, называются
механизмами 3-го класса.

лекция № 3

не выше 4-го класса,
2-го порядка называются
механизмами 4-го класса.

При определении класса механизма
необходимо указывать, какие из звеньев
являются ведущими. Например, если
в приведенном выше механизме 3-го
класса за ведущее звено принять не
1-е, а 4-е звено, то получим
механизм 2-го класса, так как
наивысшим классом группы Ассура будет второй.

лекция № 3

Если в четырехзвенном механизме 2-го класса все пары вращательные, то

механизм называется четырехзвенником. Если поступательная пара находится на конце одного из звеньев, то механизм называется кривошипно-ползунным. Если поступательная пара находится между звеньями 2 и 3, то механизм называется кулисным.

лекция №3

механизма следует проводить путем расчленения его на структурные группы в

порядке, обратном образованию механизма, т.е. выделение групп необходимо начинать с наиболее удаленной (последней в порядке присоединения к механизму 1-го класса) группы. В результате отсоединения структурных групп остаётся механизм (механизмы) первого класса.

лекция № 3

звенья механизма и дать им названия.
3. Обозначить все кинематические пары

(КП) механизма, определить их класс и вид.
4. Вычислить степень подвижности механизма.
5. Разложить механизм на структурные группы Ассура. Определить их класс, вид и порядок.
6. Определить класс механизма.

лекция № 3

Целью кинематического анализа является изучение движения звеньев механизмов и

машин с геометрической точки зрения, без учёта действующих сил. При кинематическом анализе решаются следующие основные задачи:
- определение положений звеньев и построение траекторий движения отдельных точек или звеньев в целом;
- нахождение линейных скоростей точек механизма и угловых скоростей звеньев;
- определение линейных ускорений точек механизма и угловых ускорений звеньев.

лекция № 3

являются:
– кинематическая схема механизма;
– размеры всех звеньев;
–

законы движения ведущих звеньев.
Поскольку в большинстве случаев движение плоских механизмов носит периодический характер кинематические параметры определяются в пределах одного рабочего цикла, то есть за один оборот ведущего звена.

лекция № 3

удобно пользоваться структурными группами Ассура. Разделение сложных механизмов на группы

Ассура позволяет обобщить методы кинематического анализа и применять их к этим группам, представляющих статически определимые системы.
Классификационный порядок структурных групп указывает возможный и наиболее рациональный способ исследования данной системы.
При кинематическом анализе сложных рычажных механизмов определение положений, скоростей и ускорений начинают с ведущего звена и непосредственно к нему присоединенной группы Ассура, затем переходят ко второй группе и т. д.

лекция № 3

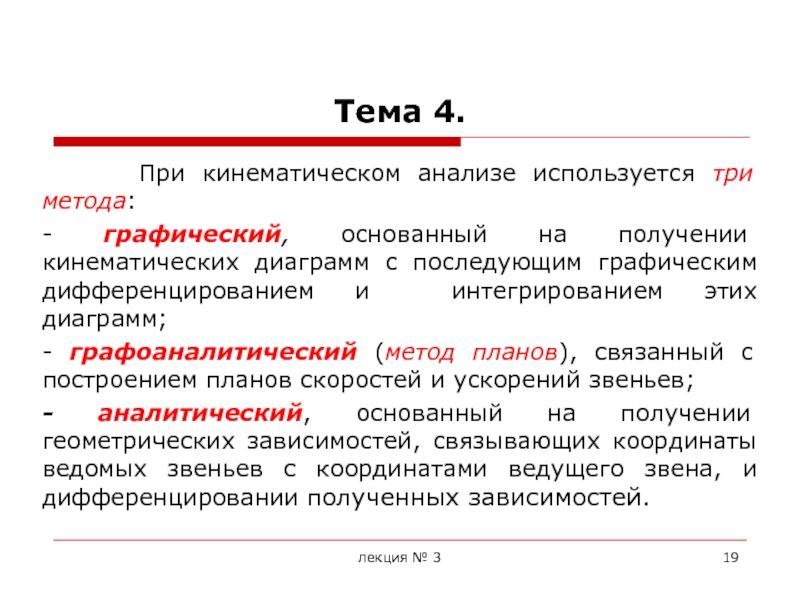

метода:
- графический, основанный на получении кинематических диаграмм с последующим графическим

дифференцированием и интегрированием этих диаграмм;
- графоаналитический (метод планов), связанный с построением планов скоростей и ускорений звеньев;
- аналитический, основанный на получении геометрических зависимостей, связывающих координаты ведомых звеньев с координатами ведущего звена, и дифференцировании полученных зависимостей.

Тема 4.

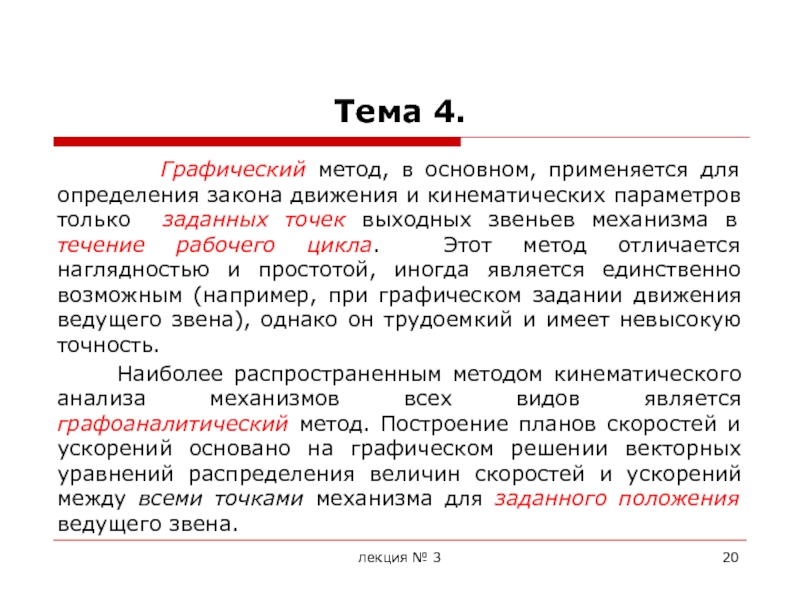

основном, применяется для определения закона движения и кинематических параметров только

заданных точек выходных звеньев механизма в течение рабочего цикла. Этот метод отличается наглядностью и простотой, иногда является единственно возможным (например, при графическом задании движения ведущего звена), однако он трудоемкий и имеет невысокую точность.
Наиболее распространенным методом кинематического анализа механизмов всех видов является графоаналитический метод. Построение планов скоростей и ускорений основано на графическом решении векторных уравнений распределения величин скоростей и ускорений между всеми точками механизма для заданного положения ведущего звена.

лекция № 3

точности с графическим методом, результат, однако он позволяет найти кинематические

параметры любых точек механизма в заданном положении.
Аналитический метод наиболее точный, менее трудоемкий, однако его применение ограничено механизмами с небольшим числом звеньев из-за сложности нахождения геометрических зависимостей, связывающих координаты ведомых звеньев с координатами ведущего звена.

лекция № 3

коэффициентом длин и вычислить длины отрезков, изображающих все звенья механизма,

межцентровые расстояния, координаты КП и т.д..
2. Отметить положение центров КП и показать траектории движения всех звеньев.
3. Отметить заданное положение начального звена и методом засечек, т.е. пересечением длин звеньев с соответствующими траекториями движения, определить положения остальных КП механизма.
4. Полученные точки механизма соединить между собой.

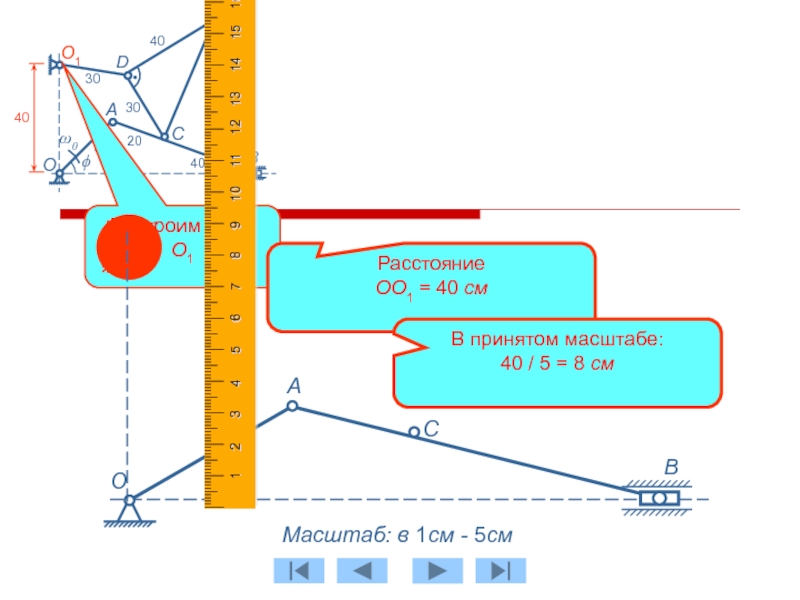

Рассмотрим пример построения плана механизма в заданном положении начального звена.

при j = 300.
Выбираем масштаб длин
Масштаб: в 1см - 5см

6 см
B
О
C
j
w0
D
А
E
О1
30
30
30
40
20
40
40
Масштаб: в 1см - 5см
А

60 см
В принятом масштабе:
60 / 5 = 12 см

см
В принятом масштабе:
20 / 5 = 4 см

см
В принятом масштабе:
40 / 5 = 8 см
О1

CD = 30 см
В принятом масштабе:
30 / 5 = 6

см

масштабе:
40 / 5 = 8 см

Графический метод кинематического анализа основывается на построении кинематических

диаграмм перемещений и графическом дифференцировании этих диаграмм.
Кинематической диаграммой называется графическое изображение основных кинематических характеристик движения за полный цикл движения.
Кинематическая диаграмма перемещений ведомого звена или отдельной его точки строится на основе совмещенных планов механизма при различных последовательных положениях ведущего звена.

лекция № 3

длин и вычислить длины отрезков, изображающих все звенья механизма, межцентровые

расстояния, координаты КП и т.д..
2. Отметить положения КП и показать траектории движения всех звеньев.
3. Задать начальное положение механизма, соответствующее одному из крайних положений ведущего или начального звена (например, когда кривошип и шатун располагаются на одной линии).
4. Траекторию движения ведущего звена разделить на несколько (8, 12, 24 и т.д.) равноотстоящих положений.
5. Методом засечек, т.е. пересечением длин звеньев с соответствующими траекториями движения, определить положения остальных точек механизма.
6. Одноименные точки механизма соединить между собой.

лекция № 3

планов положений механизма.
Схема механизма

Исходные данные

лекция № 3

крайних положений ведущего звена, когда кривошип ОА и шатун AB

располагаются на одной линии: засечкой из т. O радиусом, равным AB = OA+AB, находим т. B0.
4. Траекторию движения т. А делим на 8 равноотстоящих
положений.

лекция № 3

соответствующими траекториями движения, определяем положения остальных точек механизма.
6. Одноименные точки

механизма соединяем между собой.

лекция № 3
