Тема 3.3.3 Восстановление деталей давлением
Содержание
- 1. Тема 3.3.3 Восстановление деталей давлением
- 2. Процесс пластической деформации заключается в изменении формы и размеров за счёт пластичности материала.
- 3. Процесс пластической деформации заключается
- 4. Процесс пластической деформации заключается
- 5. При деформации в горячем состоянии металл нагревают до повышения пластичности.
- 6. При деформации в горячем
- 7. При деформации в горячем
- 8. Способы восстановления размеров.
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Способы восстановления размеров.
- 13. 2) Раздача – восстановление наружных размеров за счёт увеличения внутренних.
- 14. Слайд 14
- 15. 2) Раздача – восстановление

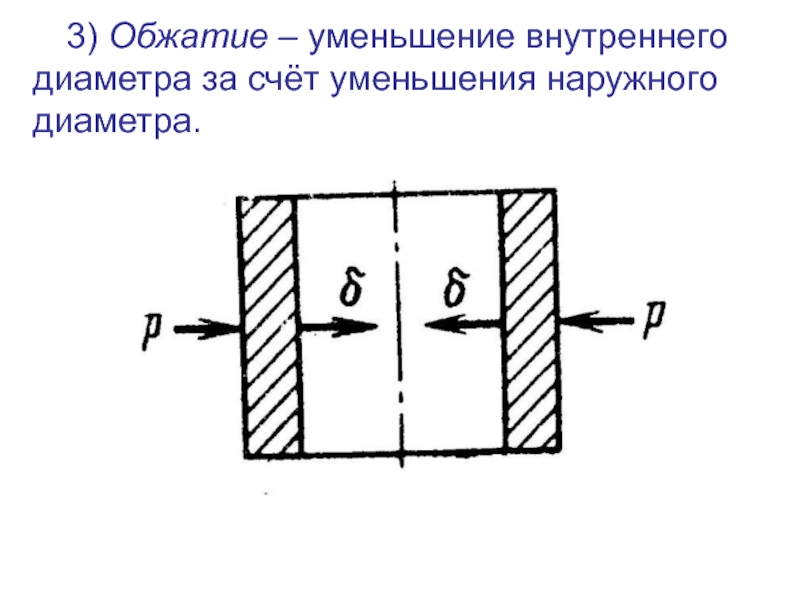

- 16. 3) Обжатие – уменьшение внутреннего диаметра за счёт уменьшения наружного диаметра.
- 17. 3) Обжатие – уменьшение внутреннего диаметра за счёт уменьшения наружного диаметра.
- 18. Слайд 18
- 19. Обжатием восстанавливают: - втулки
- 20. 4) Вытяжка – увеличение длины детали за счёт местного обжатия.
- 21. 5) Накатка – компенсация
- 22. После обработки давлением детали подвергают мех. обработке.
- 23. Восстановление формы деталей.
- 24. Восстановление формы деталей.
- 25. Слайд 25
- 26. Правка под прессом (статическая)
- 27. Правка под прессом (статическая)
- 28. Восстановление механических свойств
- 29. Восстановление механических свойств
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Восстановление механических свойств
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Скачать презентанцию
Процесс пластической деформации заключается в изменении формы и размеров за счёт пластичности материала.
Слайды и текст этой презентации
Слайд 2 Процесс пластической деформации заключается в изменении формы
и размеров за счёт пластичности материала.
Слайд 3 Процесс пластической деформации заключается в изменении формы
и размеров за счёт пластичности материала. Процесс производят в
холодном или горячем состоянии.
Слайд 4 Процесс пластической деформации заключается в изменении формы
и размеров за счёт пластичности материала. Процесс производят в
холодном или горячем состоянии. В холодном состоянии пластическая деформация приводит к наклёпу, т.е. упрочнению металла. Пластическая деформация в холодном состоянии требует очень большого давления.
Слайд 6 При деформации в горячем состоянии металл нагревают
до повышения пластичности.
После обработки детали подвергают термообработке.
Слайд 7 При деформации в горячем состоянии металл нагревают
до повышения пластичности. После обработки детали подвергают термообработке.
Пластическая деформация производится на прессах.
Слайд 8 Способы восстановления размеров. 1) Осадка –
увеличение наружного или уменьшение внутреннего диаметров за счёт уменьшения длины
детали.
Слайд 12 Способы восстановления размеров. 1) Осадка –
увеличение наружного или уменьшение внутреннего диаметров за счёт уменьшения длины
детали. Осадкой восстанавливают: - шейки валов на концах деталей - толкатели клапанов и др.
Слайд 15 2) Раздача – восстановление наружных размеров за
счёт увеличения внутренних. Раздачей восстанавливают: - поршневые пальцы - наружные поверхности
труб полуосей и др.
Слайд 19 Обжатием восстанавливают: - втулки из цветных металлов - отверстия
в рычагах поворотных цапф
и др.
Слайд 21 5) Накатка – компенсация износа за счёт
выдавливания металла из восстанавливаемой поверхности (поворотные цапфы, валы КПП и
др.)
Слайд 23 Восстановление формы деталей.
Изгиб и скручивание деталей восстанавливается правкой (балки передних мостов,
детали рамы, коленчатые и распредвалы, шатуны и др.).
Слайд 24 Восстановление формы деталей.
Изгиб и скручивание деталей восстанавливается правкой (балки передних мостов,
детали рамы, коленчатые и распредвалы, шатуны и др.). Виды правки: 1) Статическим нагружением – под прессом 2) Правка наклёпом – удары по нерабочим поверхностям деталей.
Слайд 26 Правка под прессом (статическая) приводит к возникновению
вторичных деформаций и снижению усталостной прочности.
Слайд 27 Правка под прессом (статическая) приводит к возникновению
вторичных деформаций и снижению усталостной прочности. Правка наклёпом лишена
этих недостатков.
Слайд 28 Восстановление механических свойств
материала деталей.
Утраченные деталями усталостную прочность и износостойкость можно восстановить путём поверхностной деформации (наклёпа).
Слайд 29 Восстановление механических свойств
материала деталей.
Утраченные деталями усталостную прочность и износостойкость можно восстановить путём поверхностной деформации (наклёпа). Способы создания наклёпа: - обкатка поверхности шариками и роликами
Слайд 33 Восстановление механических свойств
материала деталей.
Утраченные деталями усталостную прочность и износостойкость можно восстановить путём поверхностной деформации (наклёпа). Способы создания наклёпа: - обкатка поверхности шариками и роликами - чеканка - алмазное выглаживание - дробеструйная обработка и др.
