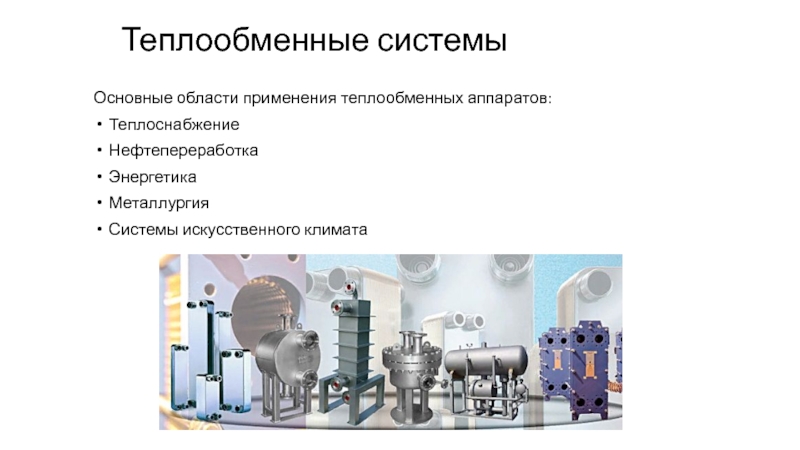

Теплообменники

испарители(2) и конденсаторы(1), они же теплообменники, которые непосредственно охлаждают проходящий

через них воздух.

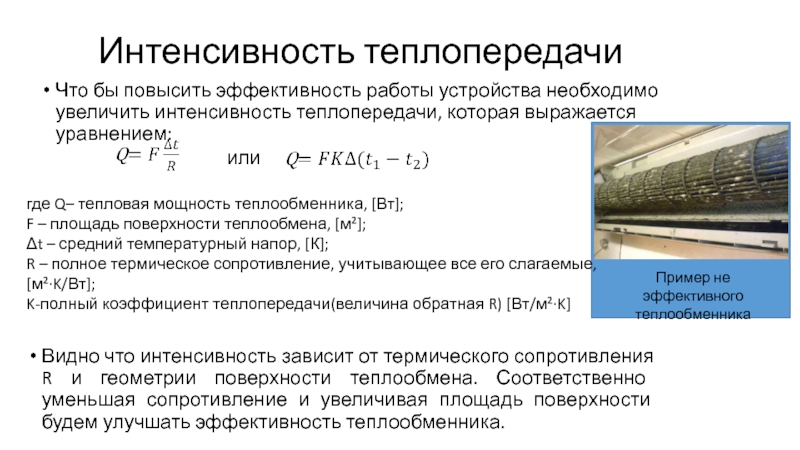

теплопередачи, которая выражается уравнением:
где Q– тепловая мощность теплообменника, [Вт];
F – площадь поверхности

теплообмена, [м²];
Δt – средний температурный напор, [К];
R – полное термическое сопротивление, учитывающее все его слагаемые, [м²·K/Вт];
K-полный коэффициент теплопередачи(величина обратная R) [Вт/м²·K]

или

Видно что интенсивность зависит от термического сопротивления R и геометрии поверхности теплообмена. Соответственно уменьшая сопротивление и увеличивая площадь поверхности будем улучшать эффективность теплообменника.

Пример не эффективного теплообменника

стенке теплопроводной поверхности с особой структурой и свойствами, которая сопротивляется

воздействию окружающей среды.

Данный способ отлично подходит для системы конденсирования так как при ее эксплуатации в приповерхностной области теплообменника формируется слой влаги, который увеличивает термическое сопротивление.

Для самопроизвольного удаления данного слоя с поверхности теплообменника, необходимо наделить поверхность таким свойством, которое бы заставлял конденсат, самопроизвольно удалятся с поверхности.

Наиболее общее и важное свойство этих слоев - избыточная свободная

энергия, а для твердых тел – удельная свободная поверхностная энергия.

Поверхностные явления происходят вследствие уменьшения поверхностной энергии системы:
уменьшением общей поверхности системы
уменьшением поверхностного натяжения на границе раздела фаз

значительно большее притяжение со стороны жидкости, чем со стороны газовой

среды. Вследствие это­го возникает направленная внутрь жидкости сила, стремящаяся перемес­тить ее молекулы с поверхности в глубину.
Энергия молекул вблизи поверхности раз­дела выше, чем внутри жидкости.
Свободная энергия поверхностного слоя направлена во всех точках перпендикулярно к поверхности и стремится со­кратить ее до минимума.
Если другие силы не действуют на жидкость, она принимает форму шара, тела с наименьшей поверхностью при данном объеме.

Поверхностные явления на границе жидкость - газ

Жидкость – твёрдое тело
При рассмотрении явлений на границе раздела

различных сред следует иметь ввиду, что поверхностная энергия будет зависеть не только от свойств данной жидкости, но и от свойств того вещества с которым она граничит. Между молекулами жидкости и твёрдого тела, с которым она граничит, возникает взаимодействие - называемое Ван-дер-ваальсовыми силами. Они являются причиной появления адгезии жидкости и твёрдого тела, то есть сцепления их поверхностных слоёв.
Газ – жидкость – твёрдое тело
При этом виде взаимодействия появляются такие понятия как смачивание, его разные виды, угол смачивания и т.п.

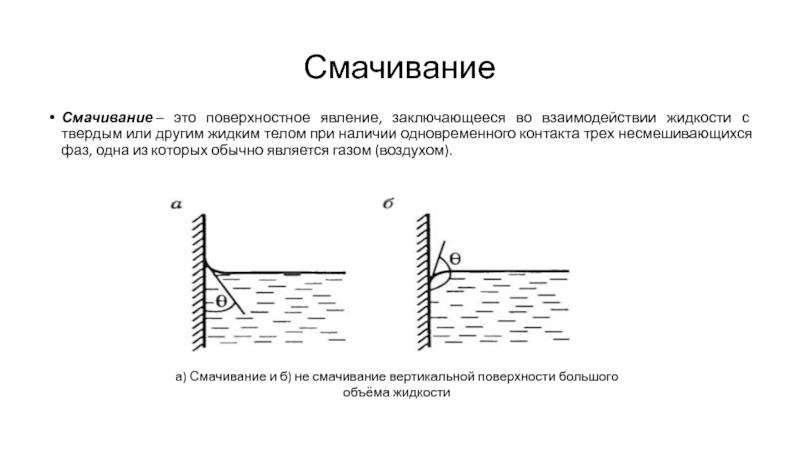

или другим жидким телом при наличии одновременного контакта трех несмешивающихся

фаз, одна из которых обычно является газом (воздухом).

а) Смачивание и б) не смачивание вертикальной поверхности большого объёма жидкости

жидкостью может происходить по различным сценариям. Если в роли жидкости

используется вода, то поверхности можно охарактеризовать следующим образом:
при полном смачивании (супергидрофильная поверхность),
при неполном смачивании (гидрофильная поверхность),
при частичном смачивании (гидрофобная поверхность)
при несмачивании (супергидрофобная поверхность).
На практике могут быть реализованы два случая взаимодействия жидкости с твердым телом:
адгезия ограниченного объема жидкости, т.е. адгезия капли
адгезия большого количества жидкости.
По расположению поверхности смачивания:
Горизонтальное
Вертикальное

полностью растекается по ней, иными словами смачивает ее. Такая поверхность

характеризуется нулевым углом смачивания и большой силой адгезионного взаимодействия.

Супрегидрофильная поверхность

смачивание происходит не полностью. На поверхности образуется капля с углом

смачивания менее 90°, но при этом сохраняется большая площадь контакта капли с поверхностью, и большой силой адгезионного взаимодействия.

Гидрофильная поверхность

можно заметить что площадь контакта жидкость – твердая поверхность значительно

сократилась по сравнению с каплей воды на гидрофильной поверхности.

Гидрофобная поверхность

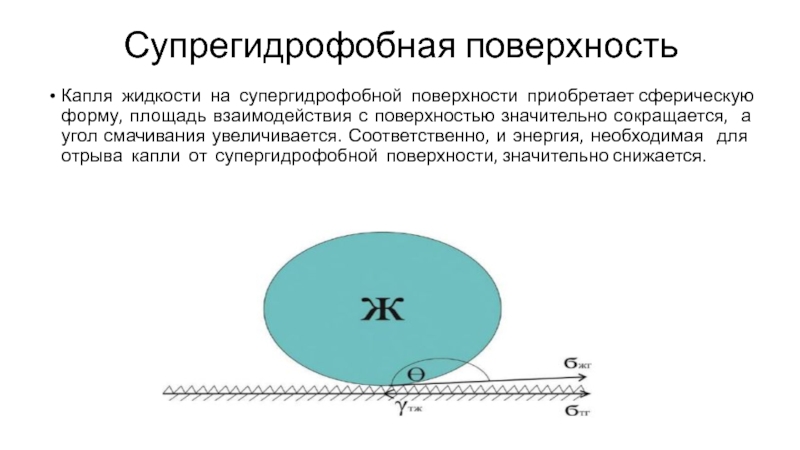

с поверхностью значительно сокращается, а угол смачивания увеличивается. Соответственно, и

энергия, необходимая для отрыва капли от супергидрофобной поверхности, значительно снижается.

Супрегидрофобная поверхность

Эти особенности проявляются в изменении на шероховатых поверхностях основных показателей:

Адгезию
Смачивание
Краевой угол
Работ адгезии
Критическое поверхностное натяжение.
В случае гидрофобной поверхности создание на ней шероховатости ухудшит ее смачиваемость в целом. Причина ухудшения смачивания заключается в том, что жидкость не в состоянии проникнуть в углубления шероховатой поверхности.
В случае же гидрофильной поверхности наличие шероховатости на ней наоборот улучшит её смачиваемость.

Определение гидрофобности материала, и виды смачивания

основываются на изменении конфигурации поверхности за счет искусственного добавления ребер

или формирования рельефной структуры.

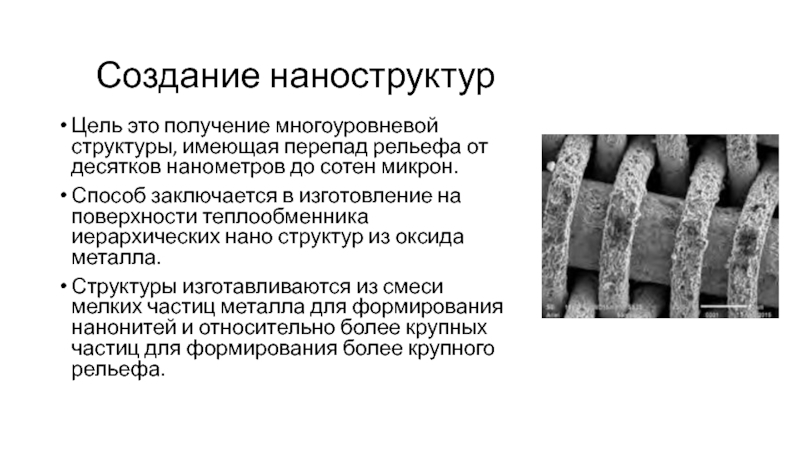

Создание поверхностных наноструктур

Напыление металлического покрытия

Химического осаждения металла

десятков нанометров до сотен микрон.
Способ заключается в изготовление на поверхности

теплообменника иерархических нано структур из оксида металла.
Структуры изготавливаются из смеси мелких частиц металла для формирования нанонитей и относительно более крупных частиц для формирования более крупного рельефа.

формируя при этом рельефную структуру.
Используемые материалы: железо, цинк, медь, олово,

никель, алюминий и их сплавы, включая сталь, латунь, бронзу и др.
Нанесение частиц металла осуществляется распылением или любым электрохимическим методом.

из никеля или меди с частицами серебра, покрытыми хлорированными, или

фторированными полимерами.
Осаждение осуществляется не электрическим способом, в результате осаждения формируется рельефная двухуровневая поверхность.

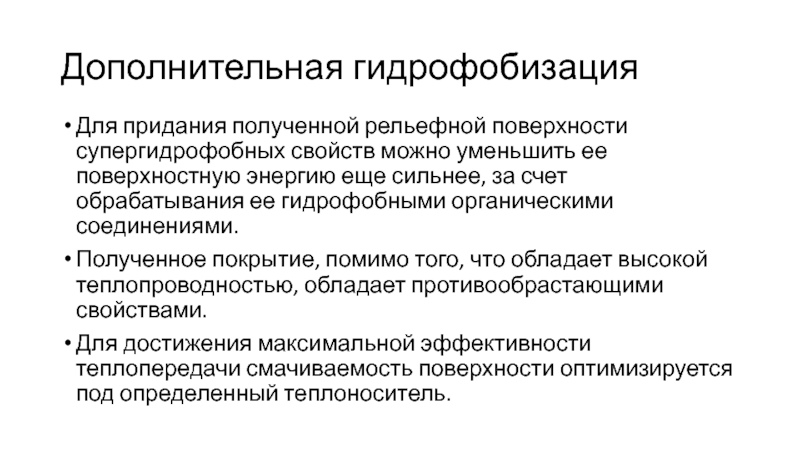

ее поверхностную энергию еще сильнее, за счет обрабатывания ее гидрофобными

органическими соединениями.
Полученное покрытие, помимо того, что обладает высокой теплопроводностью, обладает противообрастающими свойствами.
Для достижения максимальной эффективности теплопередачи смачиваемость поверхности оптимизируется под определенный теплоноситель.

теплообменника
Протравленная поверхность
теплообменник
Приготовление 1-5% гидрофобизирующего раствора
Высушивание 20-30°С
Высушивание 80-100°С
Выдержка 10 мин
(гидрофобизация)

проведения одного из экспериментов для теплообменников с различной поверхностью. При

температуре воды в термостате 46±2 °С температура воздуха стабилизировалась при 33,6±0,4 °С и после начала циркуляции охлаждающей жидкости через теплообменник в течение 135 минут происходило падение температуры и ее стабилизация.

График Температуры воздуха в помещении при использовании теплообменников с различной структурой поверхности.
