Слайд 1Топливо. Основные циклы
Топливо и основы горения. Циклы. Холодильная техника.
Слайд 2Топливо
Топливо – вещества, при сгорании которых выделяется значительное количество теплоты.
Основной
вид топлива – органическое топливо.
Органическое топливо:
твердое природное и производственное;
жидкое
природное и производное;
газообразное природное и производное.

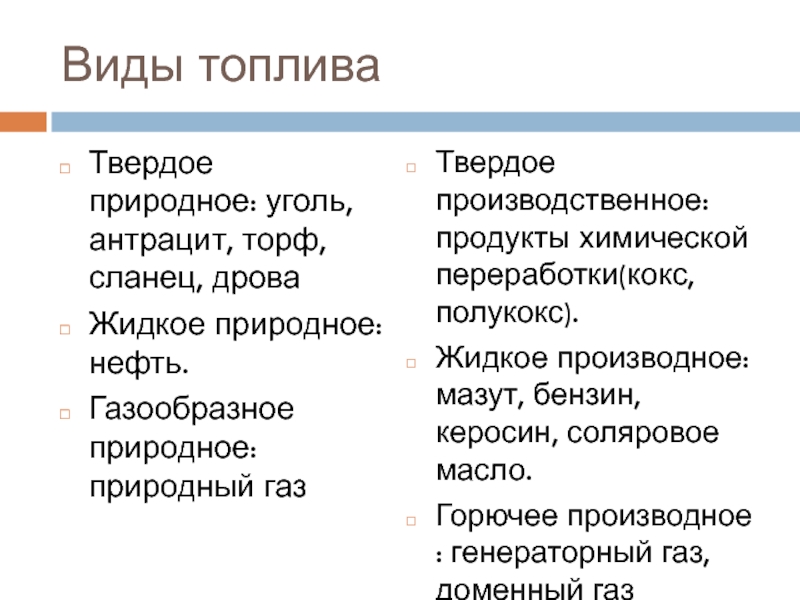

Слайд 3Виды топлива
Твердое природное: уголь, антрацит, торф, сланец, дрова
Жидкое природное: нефть.
Газообразное
природное: природный газ
Твердое производственное: продукты химической переработки(кокс, полукокс).
Жидкое производное: мазут,
бензин, керосин, соляровое масло.
Горючее производное : генераторный газ, доменный газ
Слайд 4Состав топлива
Горючая масса- сложные соединения углерода, водорода, органической серы, горючей
колчеданной серы, кислорода и азота
Балласт- влага, минеральные соединения, образующие золу
Слайд 5Свойства топлива
Выход летучих веществ – чем больше выход летучих веществ,
тем ниже температура воспламенения топлива и легче его зажигать.
После отгонки
летучих веществ образуется твердый осадок – кокс.
Теплота сгорания.
Слайд 6Паровые теплосиловые установки
Продукты сгорания топлива – промежуточный теплоноситель; рабочее тело
– водяной пар.
Циклы Карно и Ренкина
Слайд 7Схема паросиловой установки
(.) 1-сухой насыщенный пар;
(.)2 -влажный насыщенный пар, степень
сухости х1;
(.)3-влажный насыщенный пар, степень сухости х2;
(.)4-влажный насыщенный пар или
вода;
Паровой котел, паровая турбина; конденсатор; компрессор или насос
Слайд 9Паросиловая установка
КПД цикла Карно:
t1=25C; t2 =311C; к.п.д-0,49

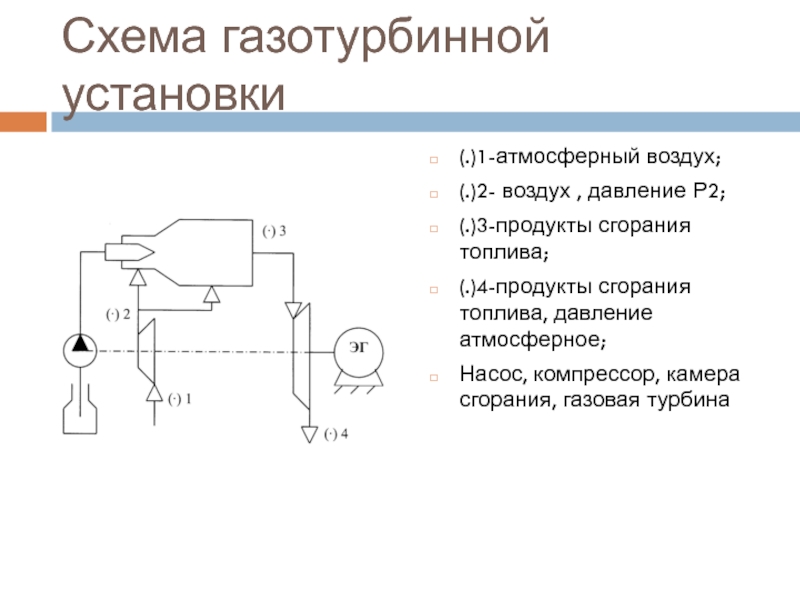

Слайд 10Схема газотурбинной установки
(.)1-атмосферный воздух;
(.)2- воздух , давление Р2;
(.)3-продукты сгорания топлива;
(.)4-продукты
сгорания топлива, давление атмосферное;
Насос, компрессор, камера сгорания, газовая турбина

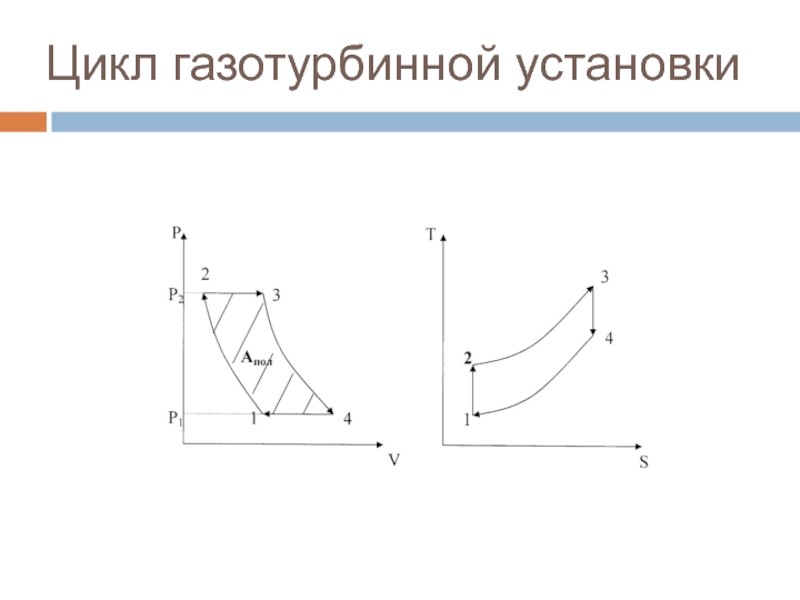

Слайд 12Цикл газотурбинной установки
КПД цикла газотурбинной установки:
Слайд 13Двигатель внутреннего сгорания (ДВС)
ДВС – тепловые двигатели поршневого типа, в
которых сгорание топлива (подвод теплоты) и превращение продуктов сгорания топлива
в работу происходит внутри рабочего цилиндра.
Четырехтактный ДВС – один рабочий ход приходится на четыре хода поршня, т.е. на два оборота вала.
Крайние положения поршня – мертвые точки;
Движение поршня, равномерно следующие друг за другом от одной мертвой точки к другой, - такт; а путь между ними - ход
Слайд 14Цикл двигателя внутреннего сгорания
Слайд 15КПД двигателя внутреннего сгорания
Термический кпд цикла ДВС увеличивается с ростом
степени сжатия:
Слайд 16Холодильные машины
Процесс искусственного получения холода осуществляется с помощью паровых компрессорных
холодильных машин с затратами механической энергии или адсорбционных и пароэжекторных
установок, требующих затрат теплоты.
Рабочее тело (холодильный агент) сжимают в компрессоре, охлаждают до температуры окружающей среды и заставляют адиабатно расширяться. Рабочее тело совершает работу за счет своей внутренней энергии и температура рабочего тела падает, оно становится источником холода

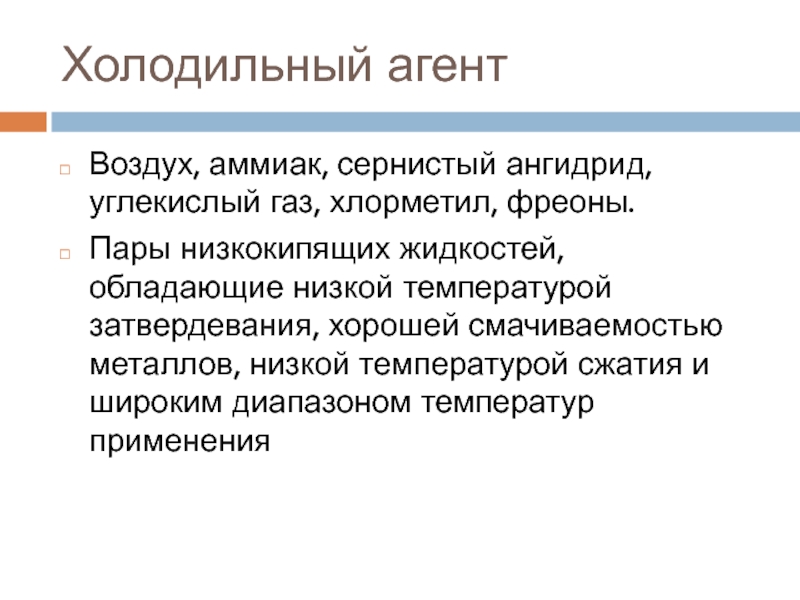

Слайд 17Холодильный агент
Воздух, аммиак, сернистый ангидрид, углекислый газ, хлорметил, фреоны.
Пары низкокипящих
жидкостей, обладающие низкой температурой затвердевания, хорошей смачиваемостью металлов, низкой температурой
сжатия и широким диапазоном температур применения
Слайд 18Парокомпрессорная холодильная установка
1 – конденсатор;
2-компрессор;
3-испаритель;
4-дроссельный вентиль
Слайд 19Цикл парокомпрессорной холодильной установки, работающей по «сухому» ходу
1-2 – адиабатный
процесс сжатия;
2-2´-изобарный процесс охлаждения;
2´-3´ – изобарно-изотермический процесс конденсации;
3´-4´ – процесс
дросселирования без переохлаждения;
4´-1 – изобарно-изотермический процесс парообразования
Слайд 20Холодильный коэффициент:
КПД холодильной установки:

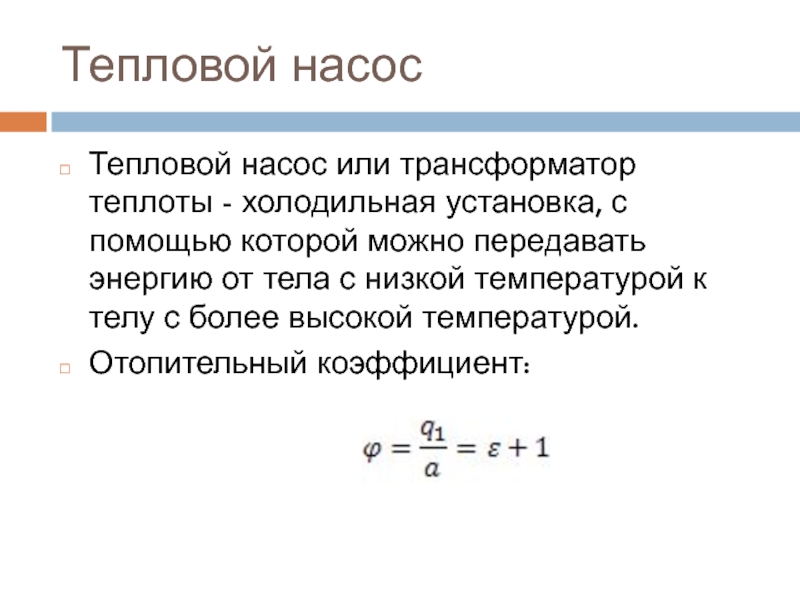

Слайд 21Тепловой насос
Тепловой насос или трансформатор теплоты - холодильная установка, с
помощью которой можно передавать энергию от тела с низкой температурой
к телу с более высокой температурой.
Отопительный коэффициент:
Слайд 22Тепловой насос
1 – конденсатор;
2-компрессор;
3-испаритель;
4-дроссельный вентиль
Слайд 231-2 – адиабатный процесс сжатия;
2-2´-изобарный процесс охлаждения;
2´-3 – изобарно-изотермический процесс
конденсации;
3-4 – процесс дросселирования без переохлаждения;
4-1 – изобарно-изотермический процесс парообразования
