Слайд 1 Цифровые модели рельефа

Цифровые модели  рельефа

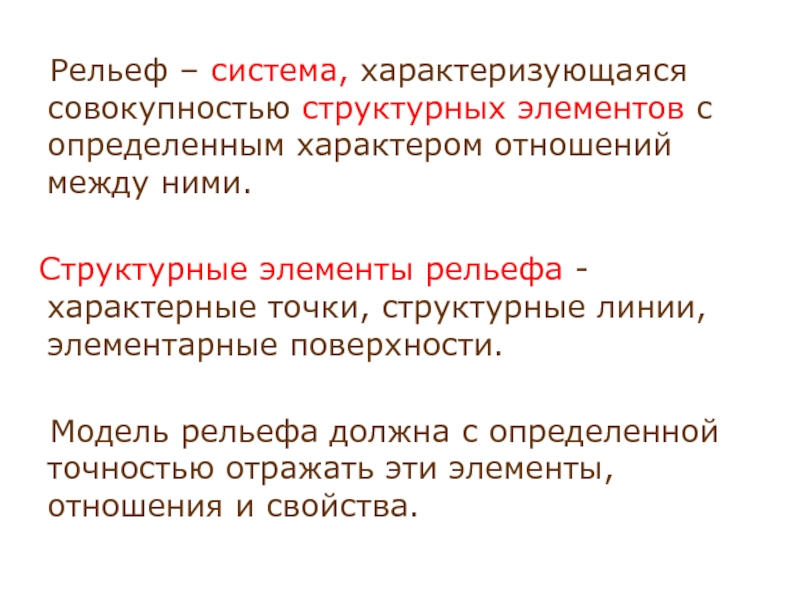

Слайд 2
Рельеф – система, характеризующаяся совокупностью структурных элементов с

определенным характером отношений между ними.

Структурные элементы рельефа - характерные

точки, структурные линии, элементарные поверхности.

Модель рельефа должна с определенной точностью отражать эти элементы, отношения и свойства.
Рельеф – система, характеризующаяся совокупностью структурных элементов с определенным характером отношений между ними. Структурные

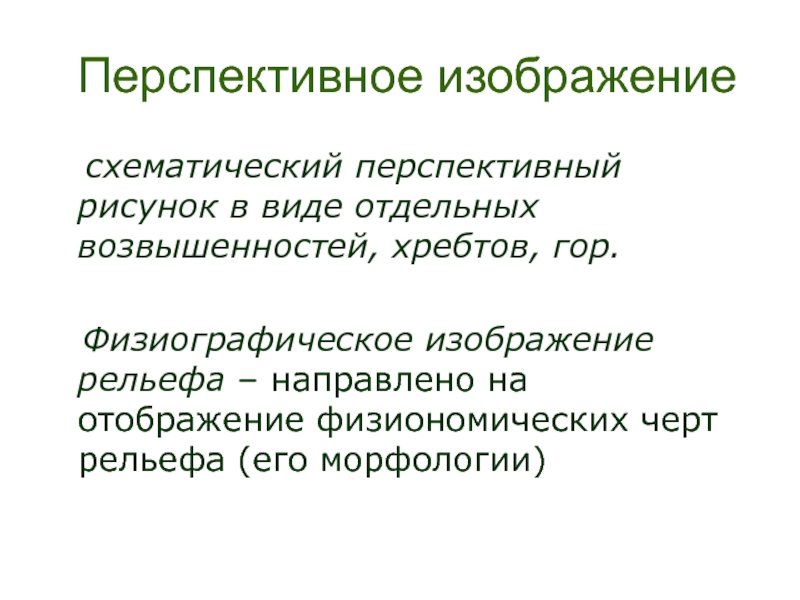

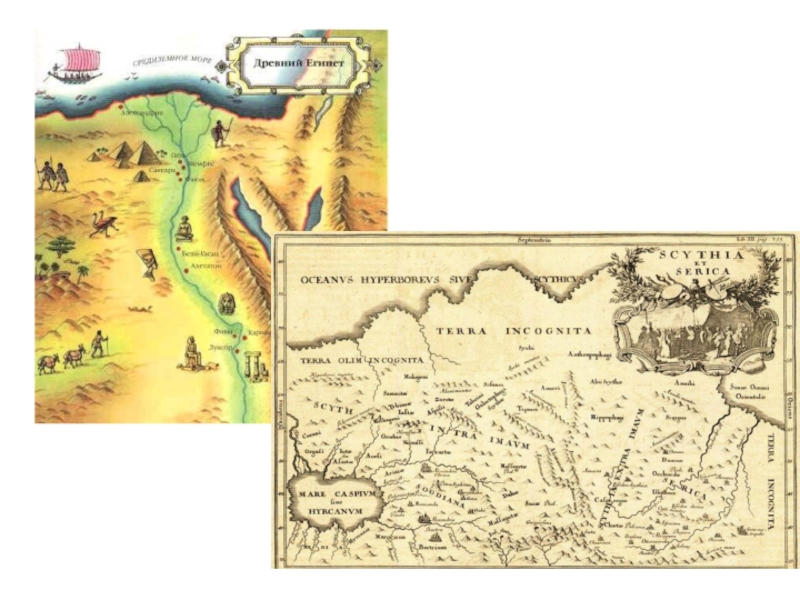

Слайд 3Перспективное изображение
схематический перспективный рисунок в виде отдельных возвышенностей,

хребтов, гор.

Физиографическое изображение рельефа – направлено

на отображение физиономических черт рельефа (его морфологии)
Перспективное изображение  схематический перспективный рисунок в виде отдельных возвышенностей, хребтов, гор.    Физиографическое изображение

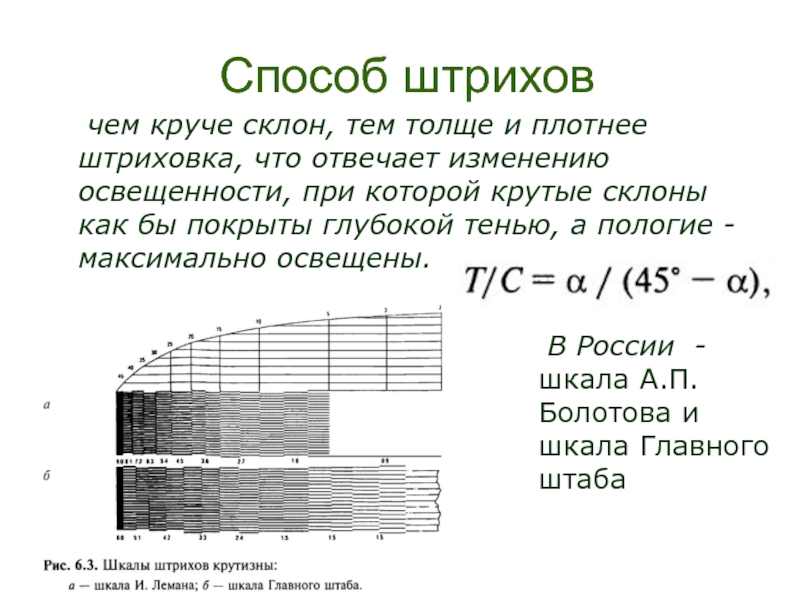

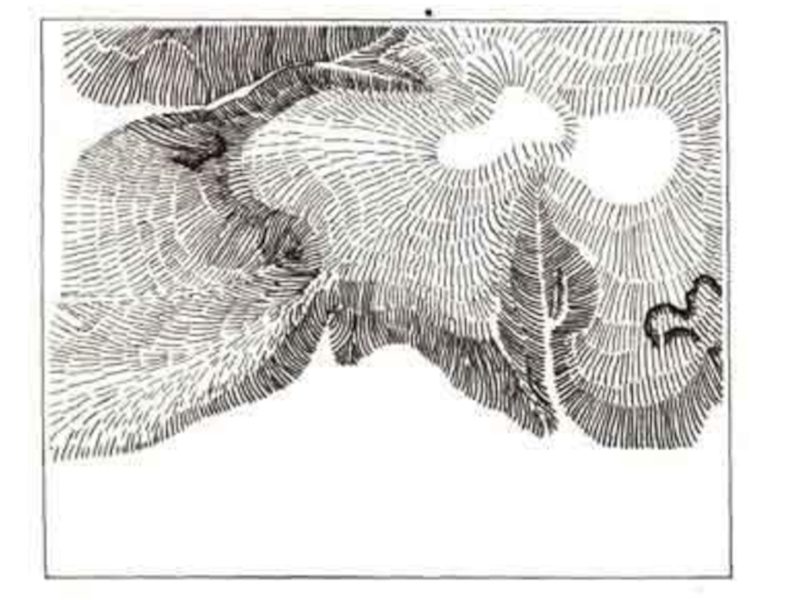

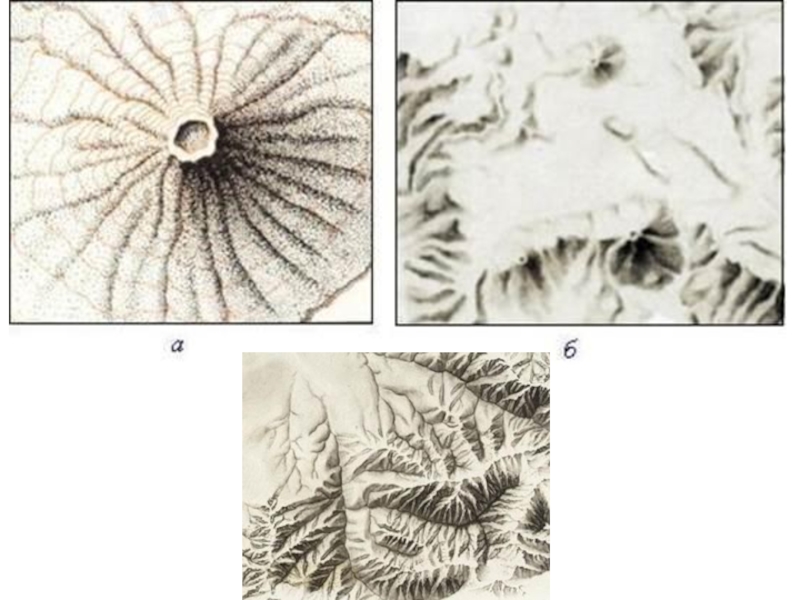

Слайд 6Способ штрихов
чем круче склон, тем толще и плотнее

штриховка, что отвечает изменению освещенности, при которой крутые склоны как

бы покрыты глубокой тенью, а пологие - максимально освещены.

В России - шкала А.П. Болотова и шкала Главного штаба

Способ штрихов  чем круче склон, тем толще и плотнее штриховка, что отвечает изменению освещенности, при которой

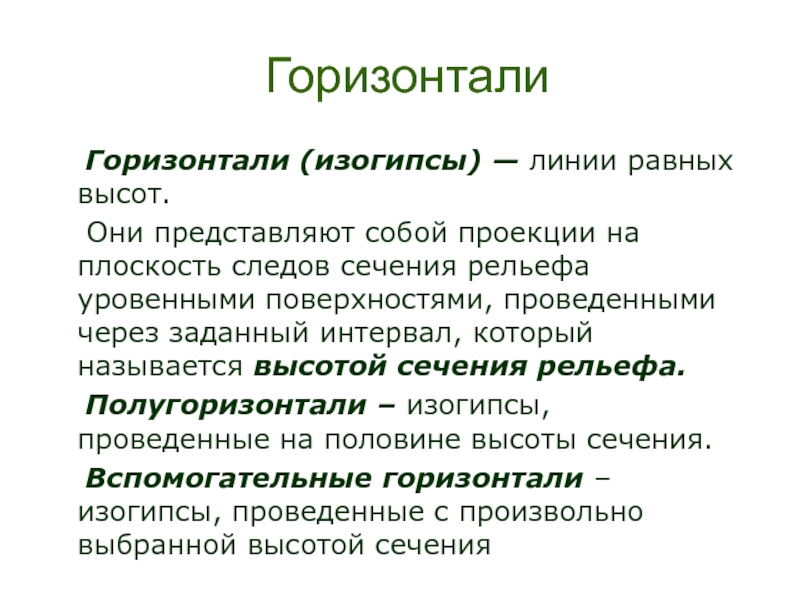

Слайд 8Горизонтали
Горизонтали (изогипсы) — линии равных высот.

Они представляют собой проекции на плоскость следов сечения рельефа уровенными

поверхностями, проведенными через заданный интервал, который называется высотой сечения рельефа.
Полугоризонтали – изогипсы, проведенные на половине высоты сечения.
Вспомогательные горизонтали – изогипсы, проведенные с произвольно выбранной высотой сечения
Горизонтали  Горизонтали (изогипсы) — линии равных высот.   Они представляют собой проекции на плоскость следов

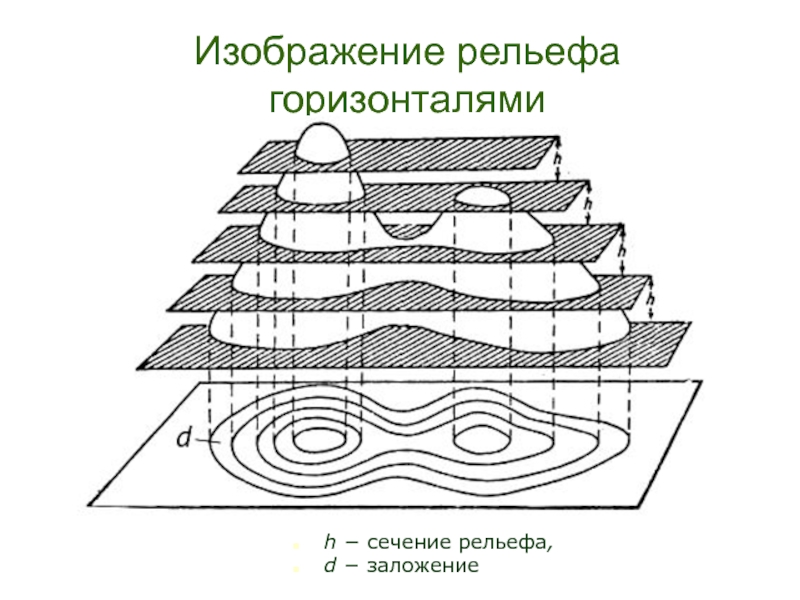

Слайд 9Изображение рельефа горизонталями

h − сечение рельефа,
d − заложение

Изображение рельефа горизонталямиh − сечение рельефа, d − заложение

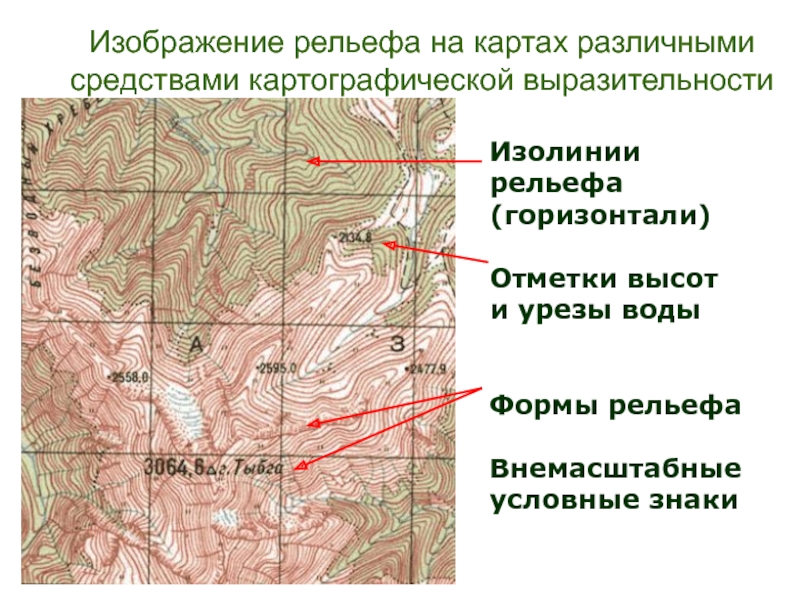

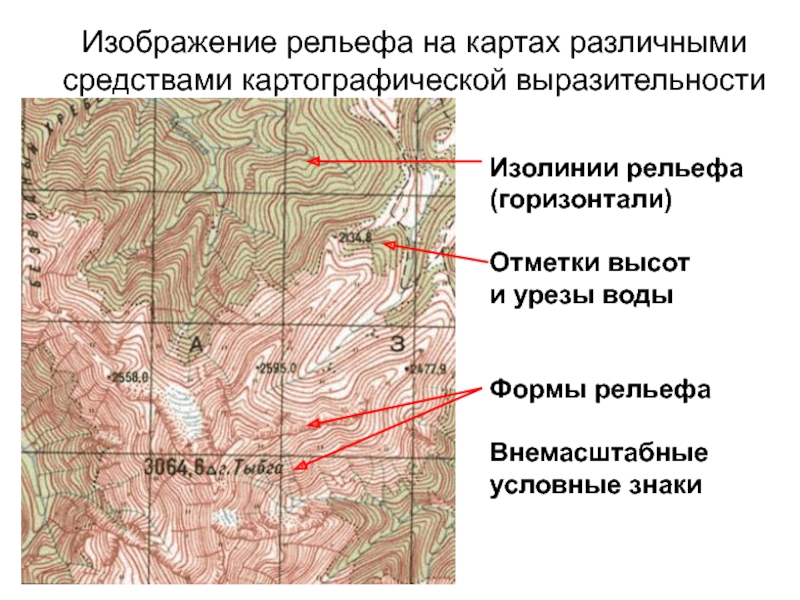

Слайд 11Изображение рельефа на картах различными средствами картографической выразительности
Изолинии рельефа (горизонтали) Отметки

высот и урезы воды Формы рельефа Внемасштабные условные знаки

Изображение рельефа на картах различными средствами картографической выразительности   Изолинии рельефа (горизонтали)  Отметки высот

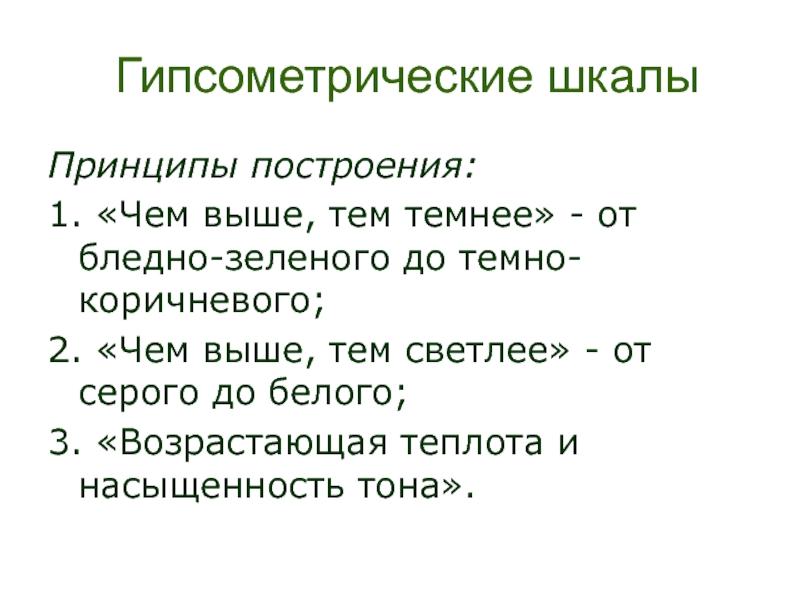

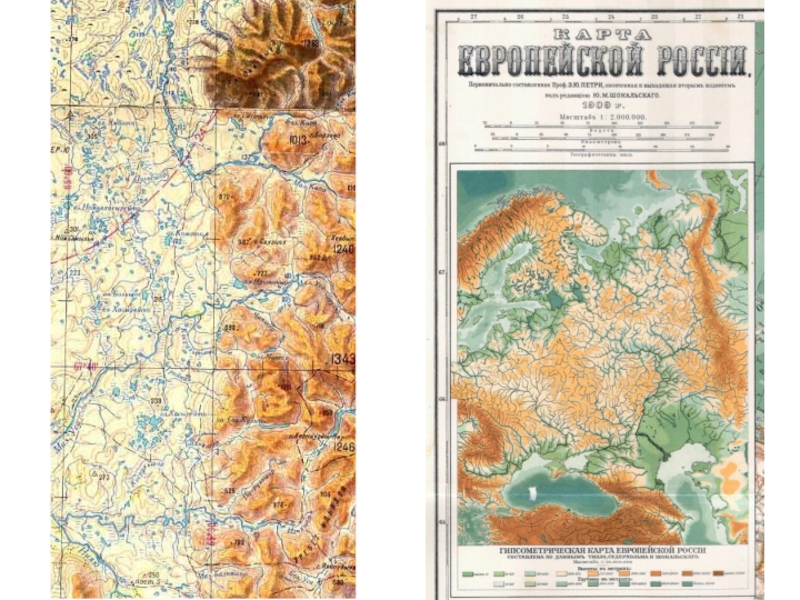

Слайд 12Гипсометрические шкалы
Принципы построения:
1. «Чем выше, тем темнее» - от бледно-зеленого

до темно-коричневого;
2. «Чем выше, тем светлее» - от серого до

белого;
3. «Возрастающая теплота и насыщенность тона».
Гипсометрические шкалыПринципы построения:1. «Чем выше, тем темнее» - от бледно-зеленого до темно-коричневого;2. «Чем выше, тем светлее» -

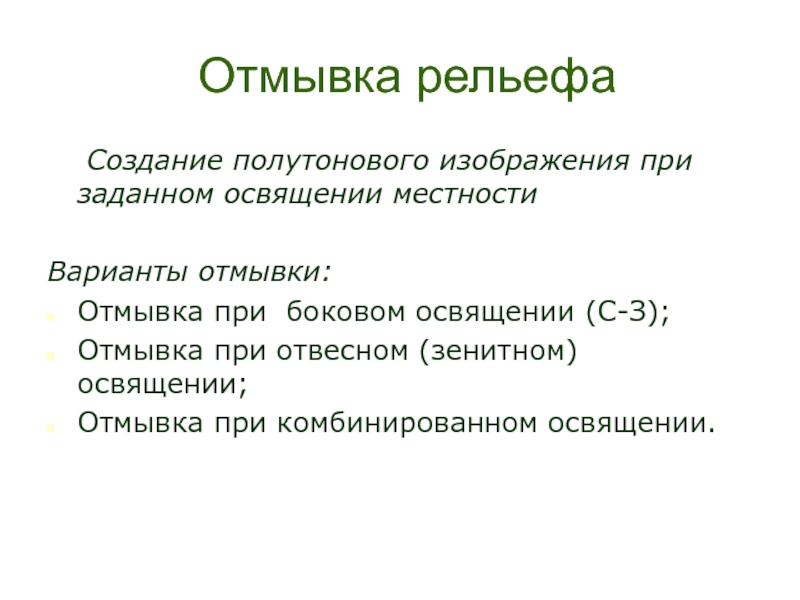

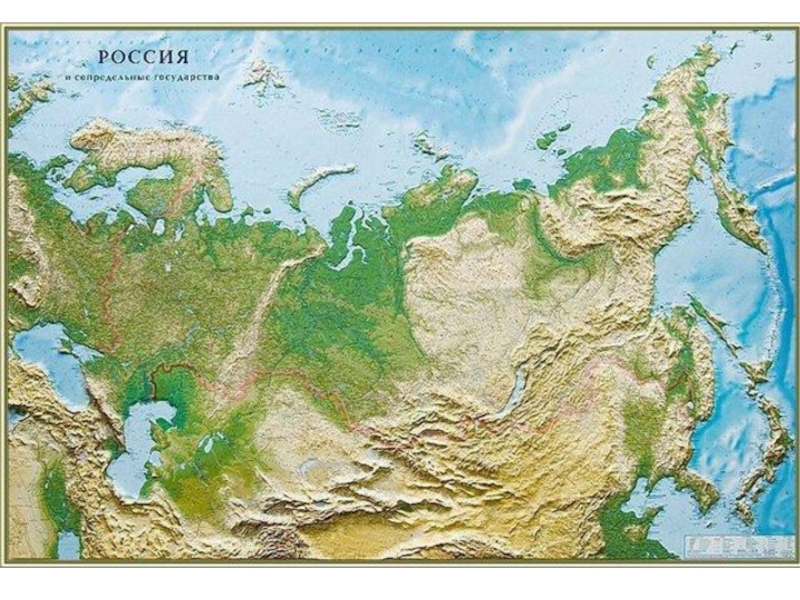

Слайд 14Отмывка рельефа
Создание полутонового изображения при заданном освящении местности

Варианты

отмывки:
Отмывка при боковом освящении (С-З);
Отмывка при отвесном (зенитном) освящении;
Отмывка при

комбинированном освящении.

Отмывка рельефа  Создание полутонового изображения при заданном освящении местностиВарианты отмывки:Отмывка при боковом освящении (С-З);Отмывка при отвесном

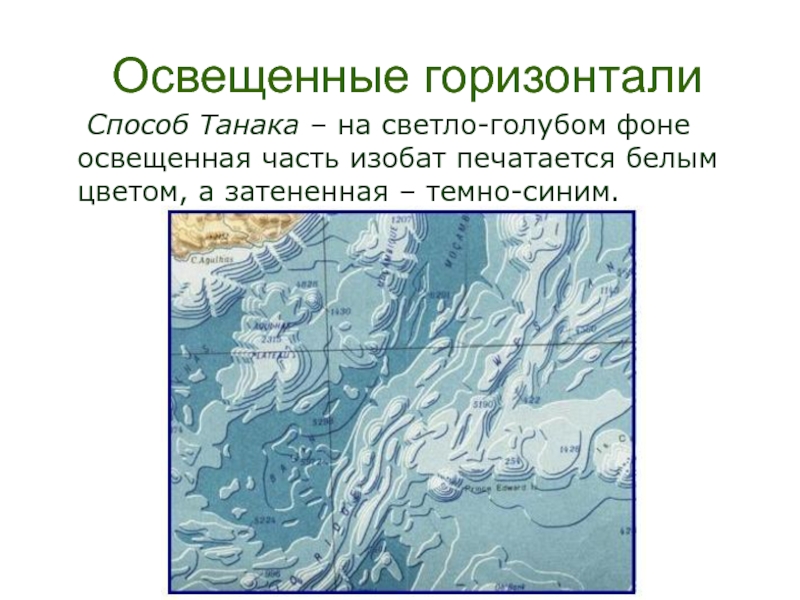

Слайд 17Освещенные горизонтали
Способ Танака – на светло-голубом фоне освещенная

часть изобат печатается белым цветом, а затененная – темно-синим.

Освещенные горизонтали  Способ Танака – на светло-голубом фоне освещенная часть изобат печатается белым цветом, а затененная

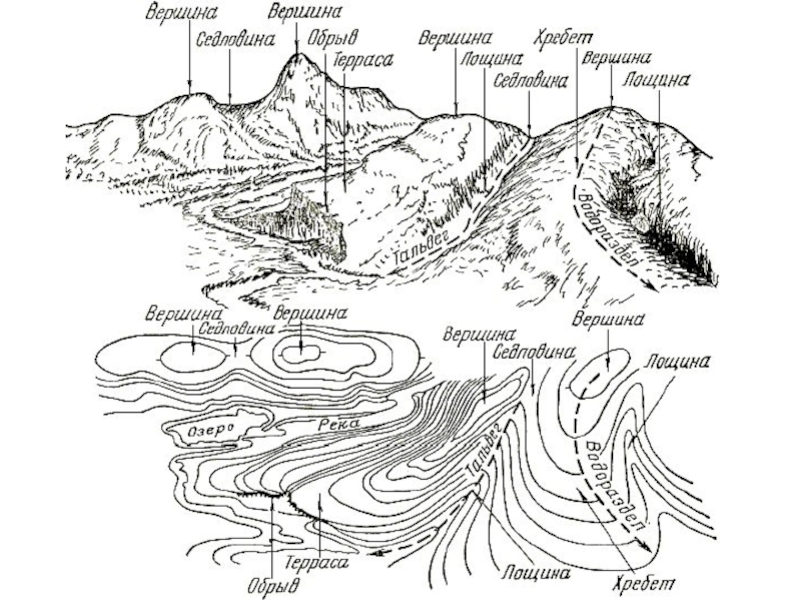

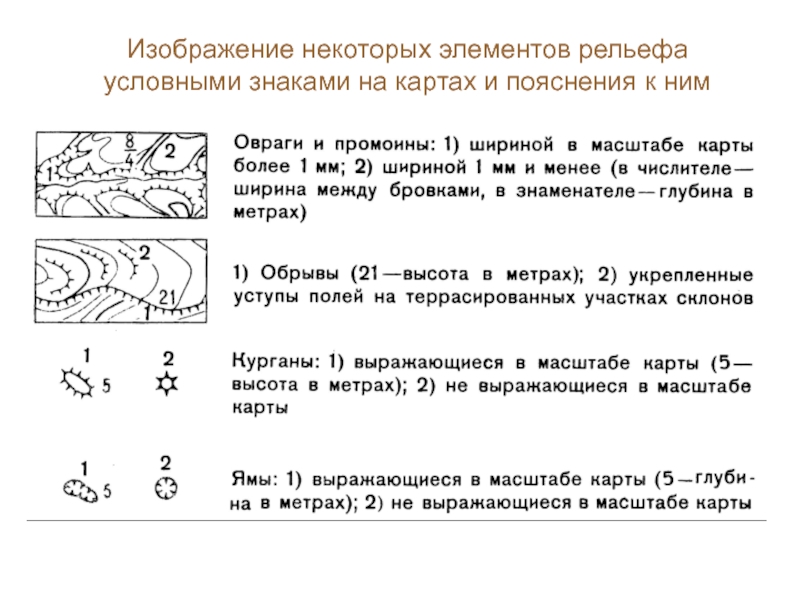

Слайд 18Изображение некоторых элементов рельефа условными знаками на картах и пояснения

к ним
Рис. 4.20

Изображение некоторых элементов рельефа условными знаками на картах и пояснения к нимРис. 4.20

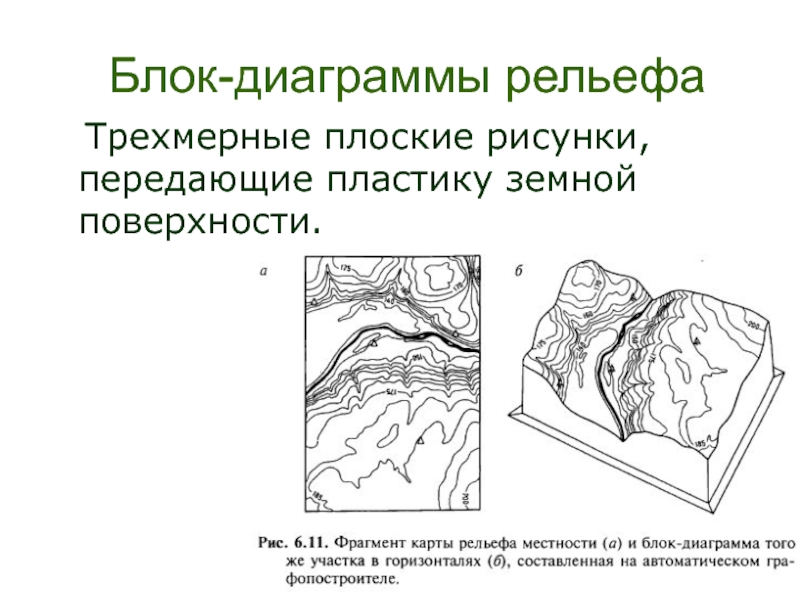

Слайд 19Блок-диаграммы рельефа
Трехмерные плоские рисунки, передающие пластику земной поверхности.

Блок-диаграммы рельефа  Трехмерные плоские рисунки, передающие пластику земной поверхности.

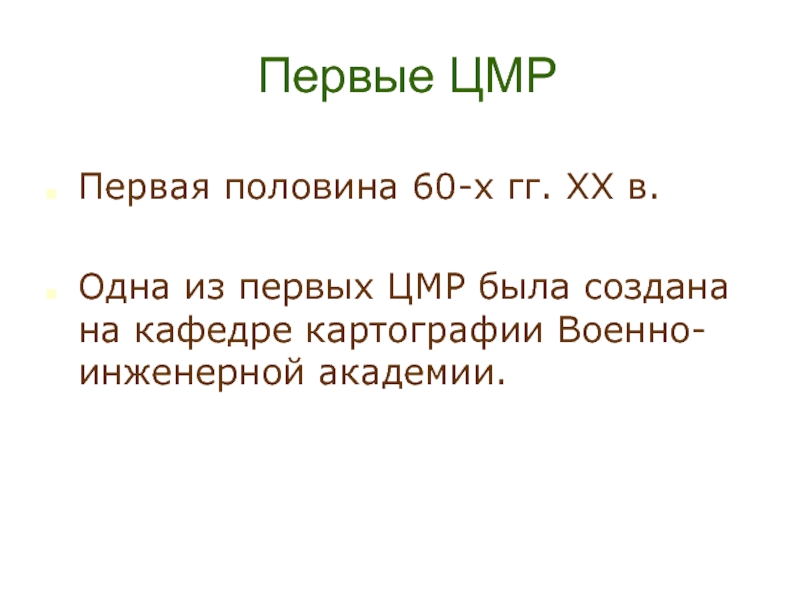

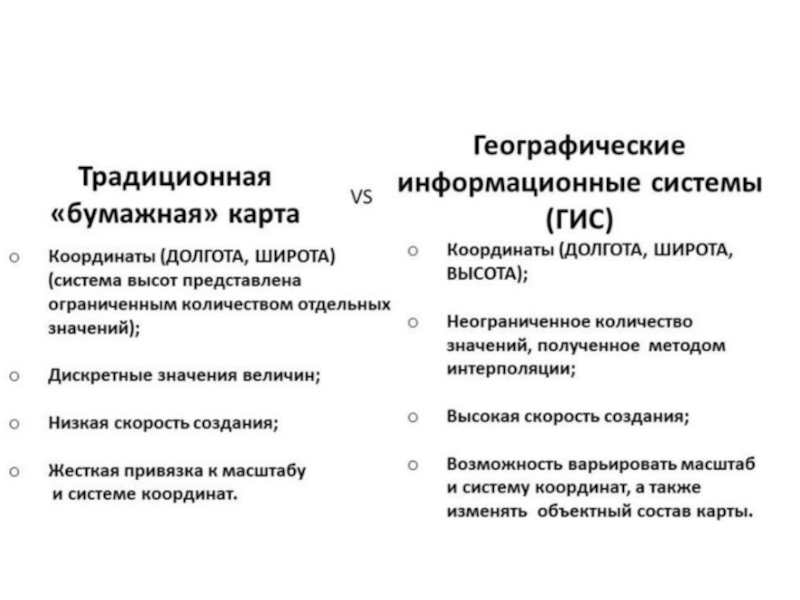

Слайд 21Первые ЦМР
Первая половина 60-х гг. XX в.

Одна из первых ЦМР

была создана на кафедре картографии Военно-инженерной академии.

Первые ЦМРПервая половина 60-х гг. XX в.Одна из первых ЦМР была создана на кафедре картографии Военно-инженерной академии.

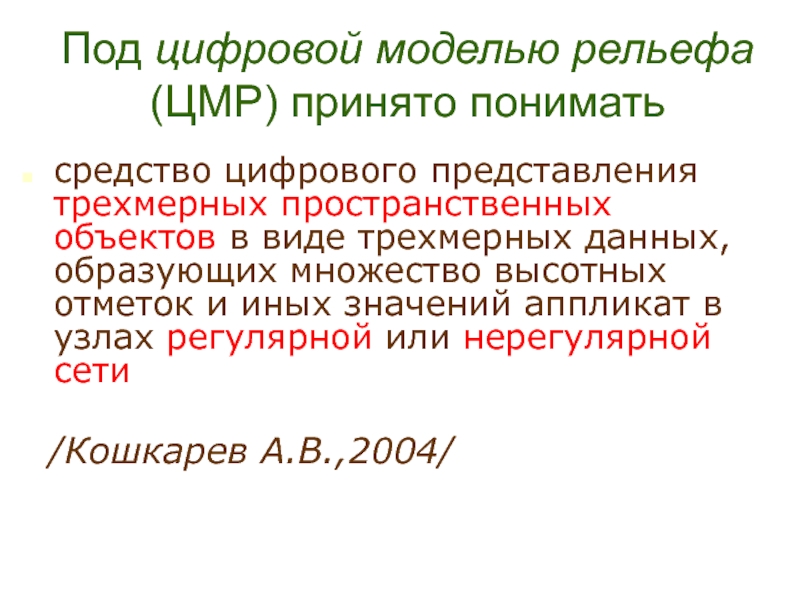

Слайд 22Под цифровой моделью рельефа (ЦМР) принято понимать
средство цифрового представления трехмерных

пространственных объектов в виде трехмерных данных, образующих множество высотных отметок

и иных значений аппликат в узлах регулярной или нерегулярной сети

/Кошкарев А.В.,2004/
Под цифровой моделью рельефа (ЦМР) принято пониматьсредство цифрового представления трехмерных пространственных объектов в виде трехмерных данных, образующих

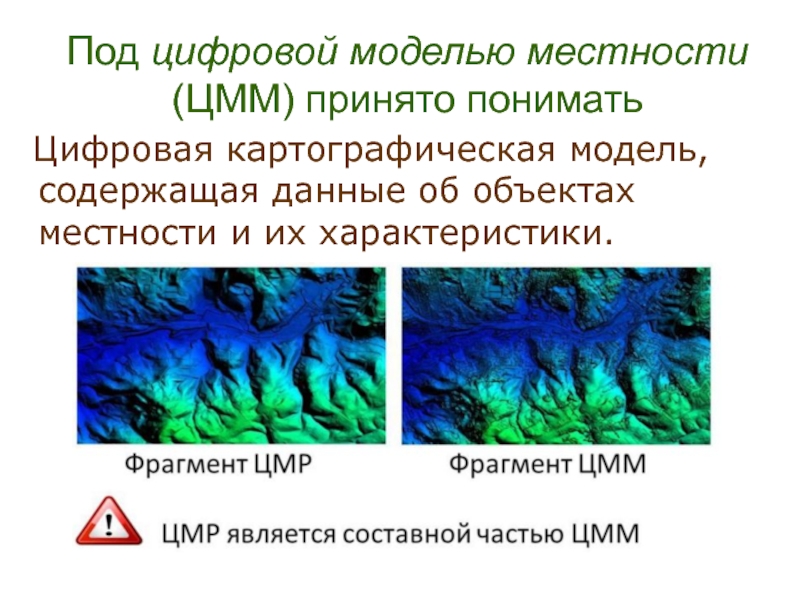

Слайд 23Под цифровой моделью местности (ЦММ) принято понимать
Цифровая картографическая модель,

содержащая данные об объектах местности и их характеристики.

Под цифровой моделью местности (ЦММ) принято понимать Цифровая картографическая модель, содержащая данные об объектах местности и их

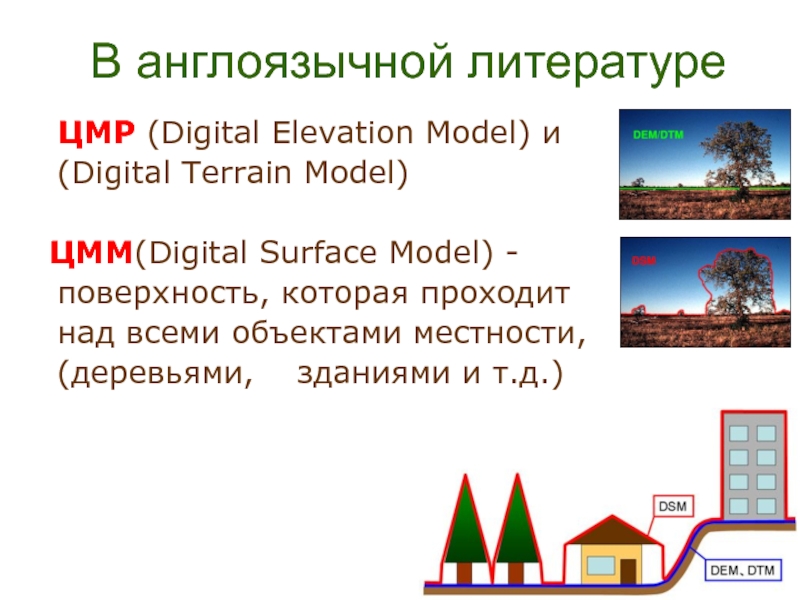

Слайд 24В англоязычной литературе
ЦМР (Digital Elevation Model) и
(Digital Terrain Model)

ЦММ(Digital Surface Model) -
поверхность, которая проходит
над всеми объектами

местности,
(деревьями, зданиями и т.д.)
В англоязычной литературе	ЦМР (Digital Elevation Model) и 	(Digital Terrain Model)  ЦММ(Digital Surface Model) -	поверхность, которая проходит

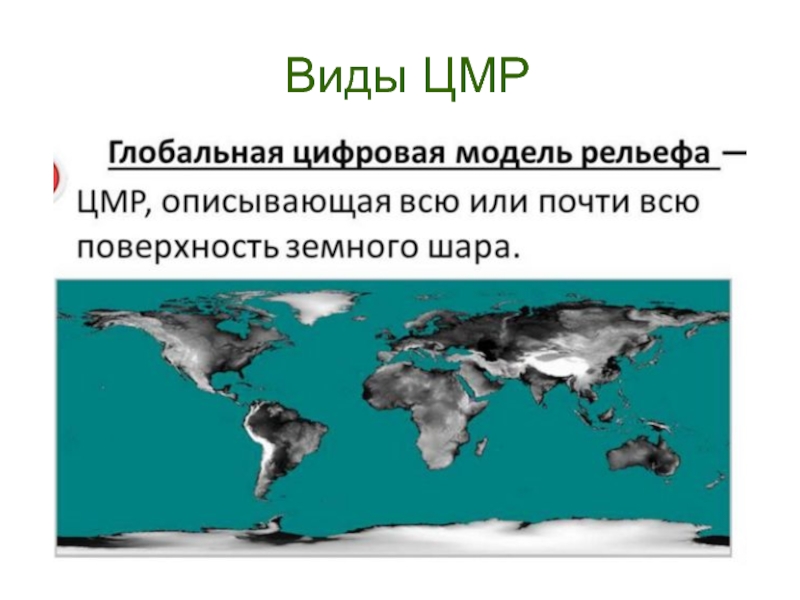

Слайд 25Виды ЦМР

Виды ЦМР

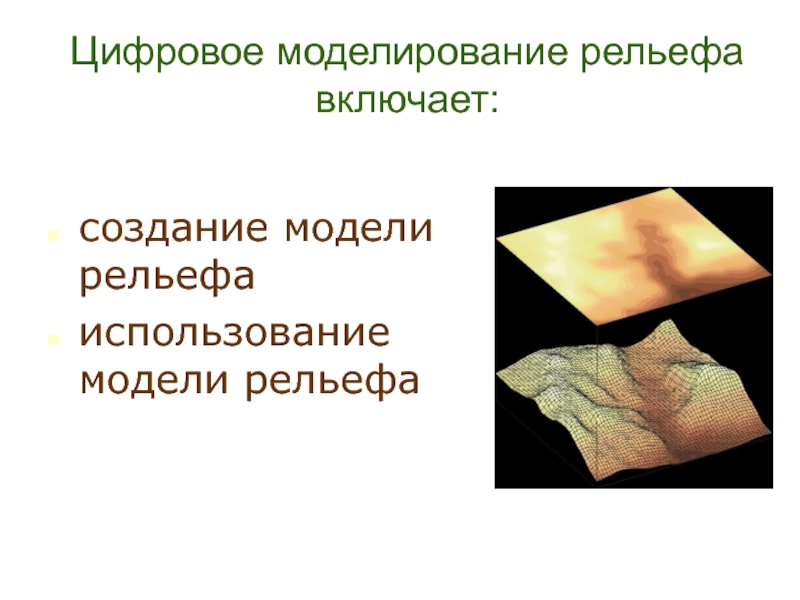

Слайд 26Цифровое моделирование рельефа включает:
создание модели рельефа
использование модели рельефа

Цифровое моделирование рельефа включает:создание модели рельефаиспользование модели рельефа

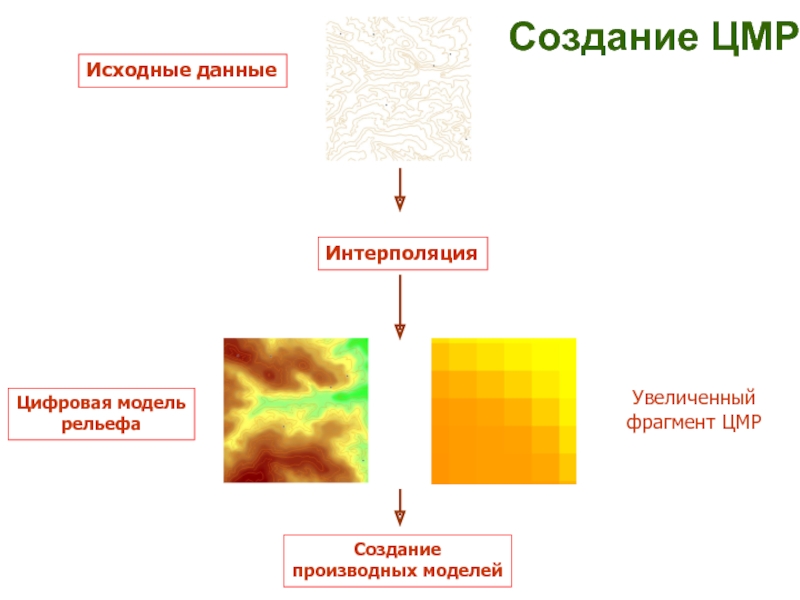

Слайд 27

Создание ЦМР
Исходные данные
Интерполяция
Цифровая модель
рельефа
Создание


производных моделей

Увеличенный
фрагмент ЦМР

Создание

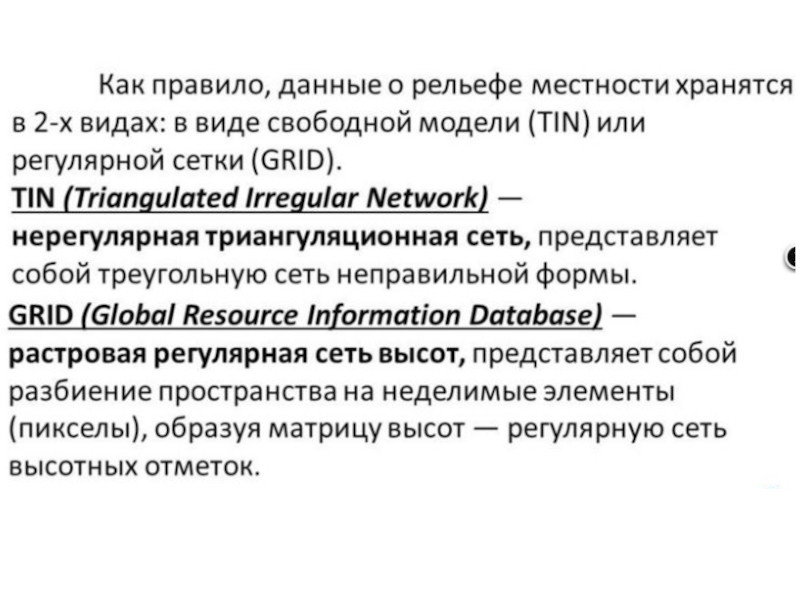

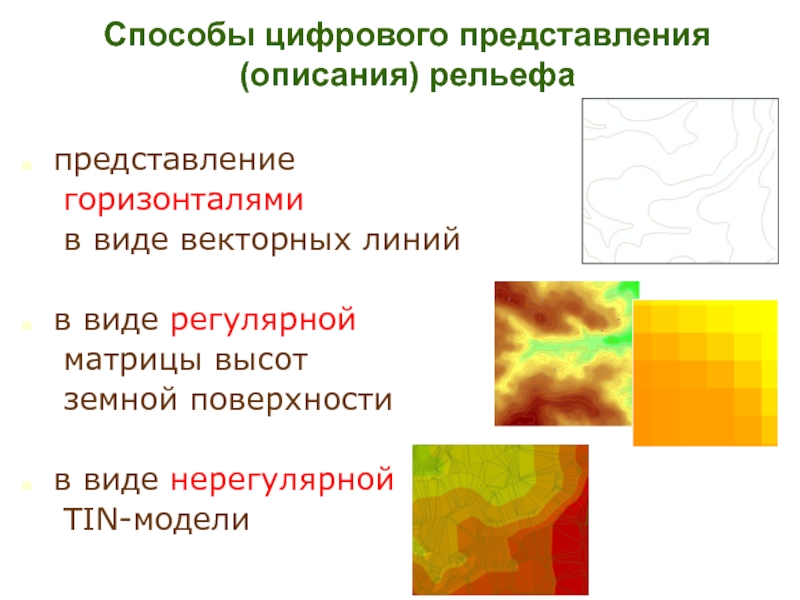

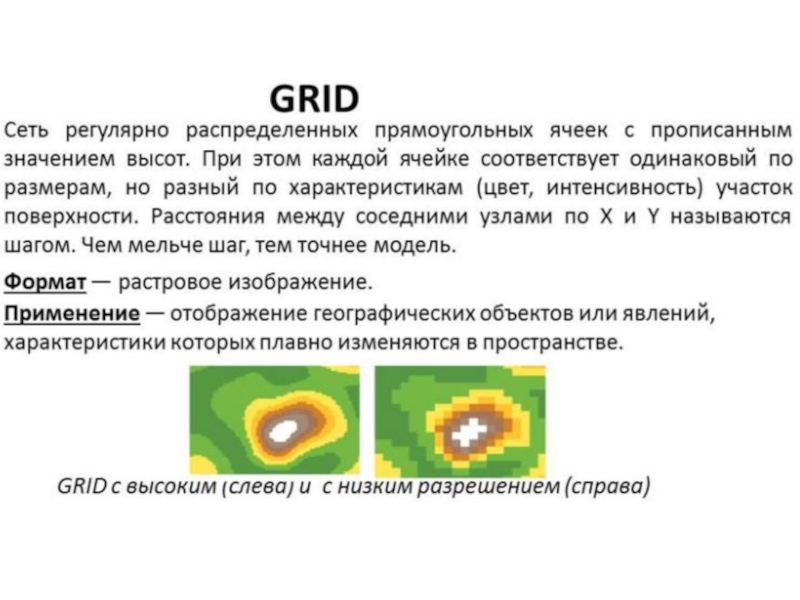

Слайд 28Способы цифрового представления (описания) рельефа
представление
горизонталями
в виде векторных линий

в

виде регулярной
матрицы высот
земной поверхности

в виде нерегулярной
TIN-модели

Способы цифрового представления (описания) рельефапредставление 		горизонталями 	в виде векторных линийв виде регулярной 	матрицы высот 	земной поверхности в

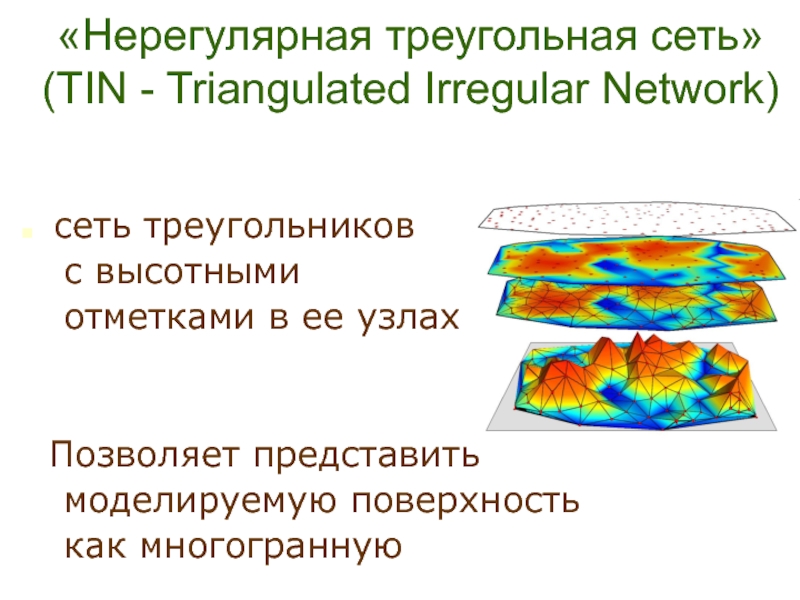

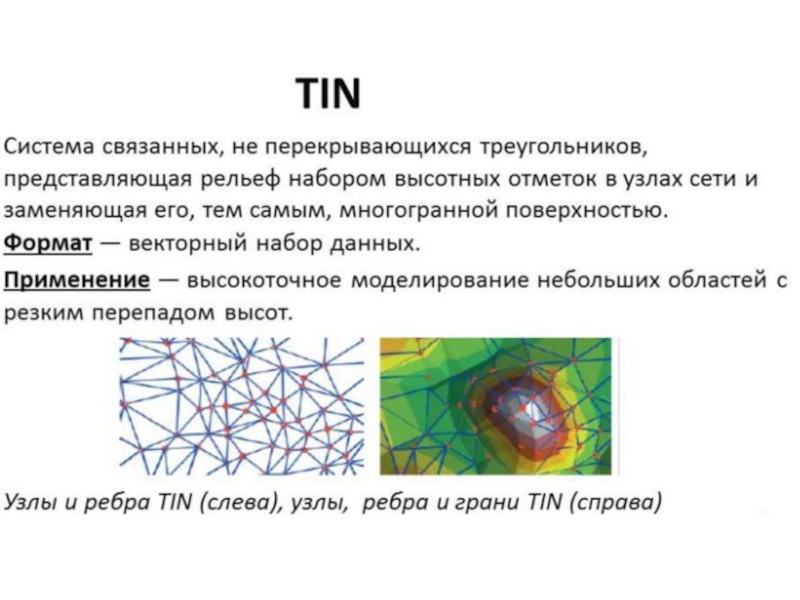

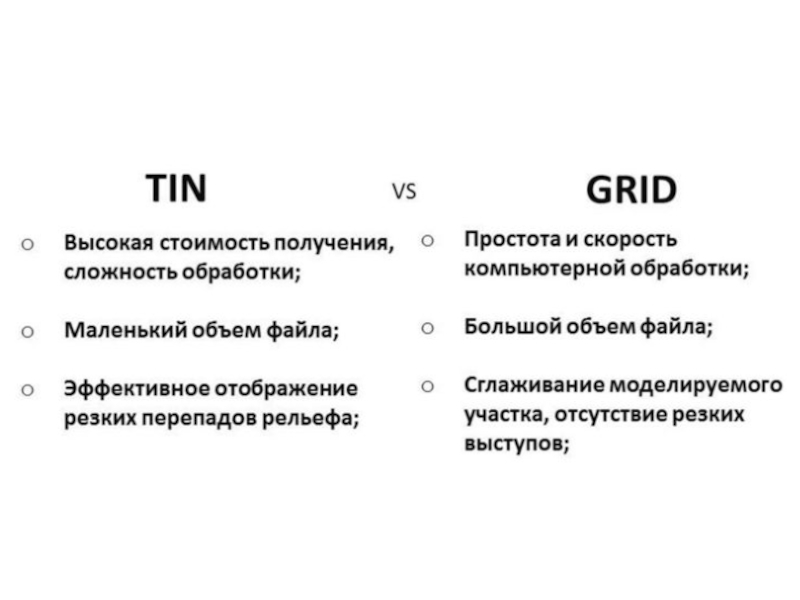

Слайд 31«Нерегулярная треугольная сеть» (TIN - Triangulated Irregular Network)
сеть треугольников


с высотными
отметками в ее узлах


Позволяет представить
моделируемую

поверхность
как многогранную
«Нерегулярная треугольная сеть»  (TIN - Triangulated Irregular Network) сеть треугольников 	с высотными 	отметками в ее узлах

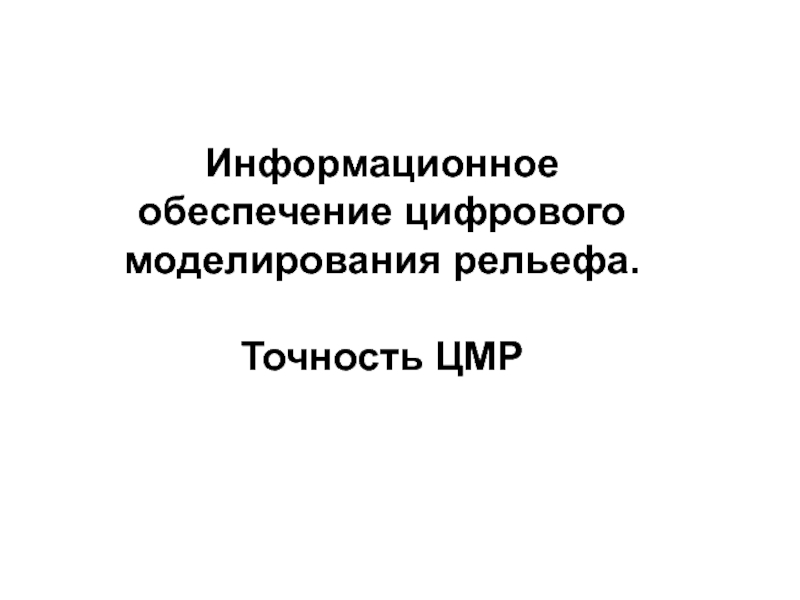

Слайд 34Информационное обеспечение цифрового моделирования рельефа.

Точность ЦМР

Информационное обеспечение цифрового моделирования рельефа. Точность ЦМР

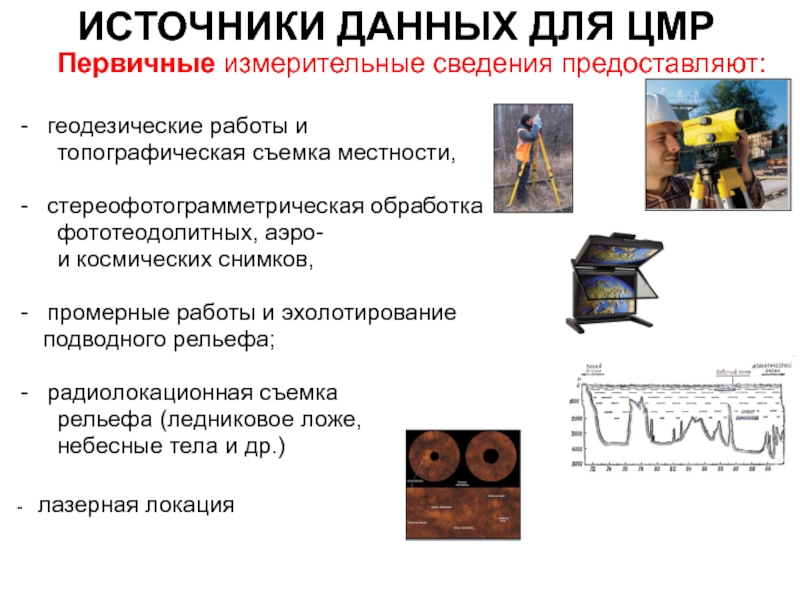

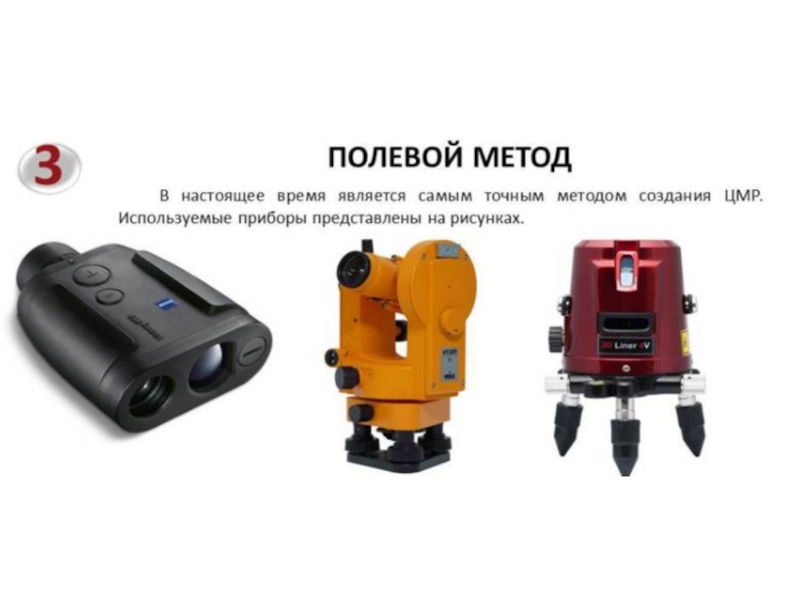

Слайд 35ИСТОЧНИКИ ДАННЫХ ДЛЯ ЦМР
Первичные измерительные сведения предоставляют:

геодезические работы и
топографическая

съемка местности,

стереофотограмметрическая обработка
фототеодолитных, аэро-
и космических снимков,

промерные

работы и эхолотирование
подводного рельефа;

радиолокационная съемка
рельефа (ледниковое ложе,
небесные тела и др.)

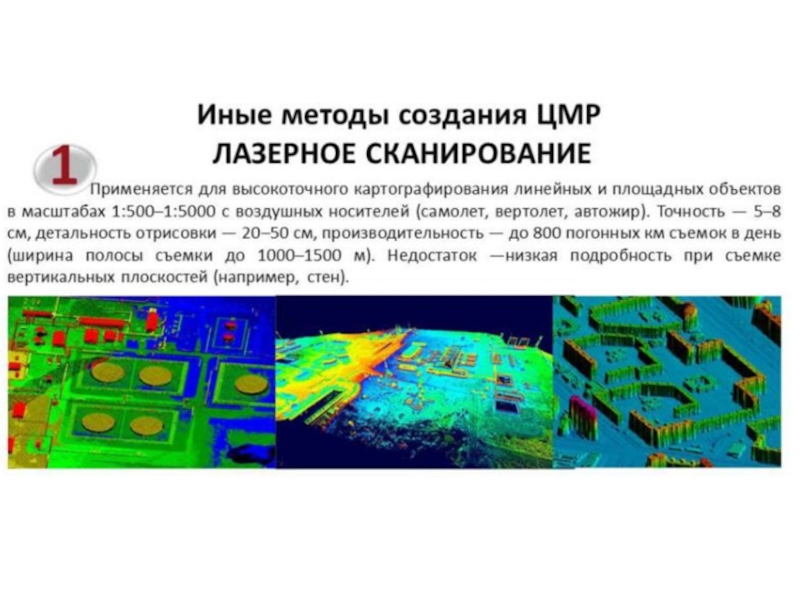

- лазерная локация
ИСТОЧНИКИ ДАННЫХ ДЛЯ ЦМР	Первичные измерительные сведения предоставляют:геодезические работы и 	топографическая съемка местности, стереофотограмметрическая обработка 	фототеодолитных, аэро- 	и

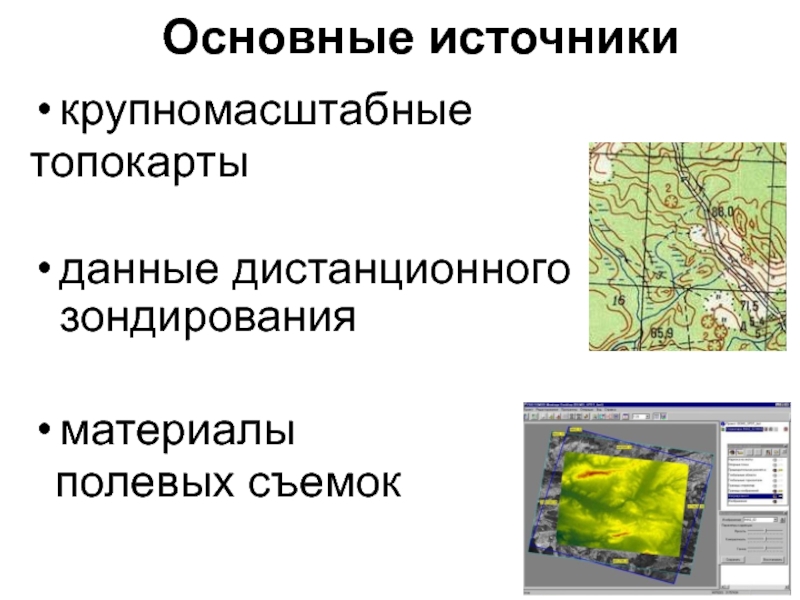

Слайд 36крупномасштабные
топокарты

данные дистанционного зондирования

материалы
полевых съемок

Основные источники

крупномасштабные топокартыданные дистанционного зондирования материалы  полевых съемокОсновные источники

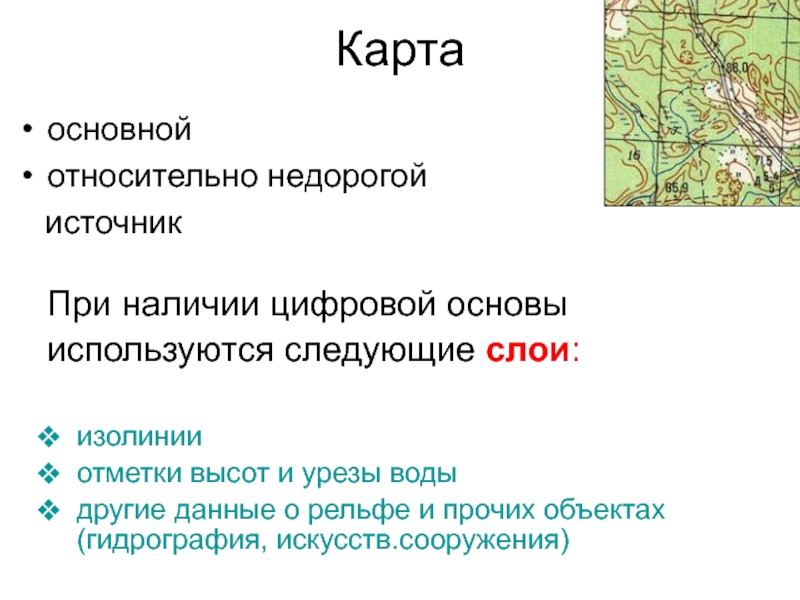

Слайд 37Карта
основной
относительно недорогой
источник


При наличии цифровой основы
используются следующие слои:

изолинии
отметки

высот и урезы воды
другие данные о рельфе и прочих объектах

(гидрография, искусств.сооружения)

Картаосновнойотносительно недорогой  источникПри наличии цифровой основыиспользуются следующие слои:изолинииотметки высот и урезы водыдругие данные о рельфе и

Слайд 38Изображение рельефа на картах различными средствами картографической выразительности
Изолинии рельефа (горизонтали) Отметки

высот и урезы воды Формы рельефа Внемасштабные условные знаки

Изображение рельефа на картах различными средствами картографической выразительности   Изолинии рельефа (горизонтали)  Отметки высот

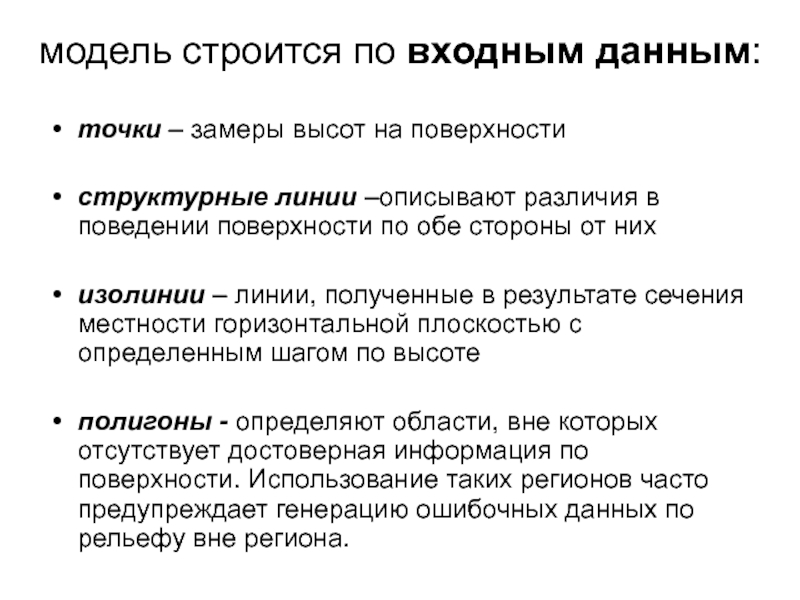

Слайд 39модель строится по входным данным:
точки – замеры высот на поверхности



структурные линии –описывают различия в поведении поверхности по обе стороны

от них

изолинии – линии, полученные в результате сечения местности горизонтальной плоскостью с определенным шагом по высоте

полигоны - определяют области, вне которых отсутствует достоверная информация по поверхности. Использование таких регионов часто предупреждает генерацию ошибочных данных по рельефу вне региона.
модель строится по входным данным:точки – замеры высот на поверхности структурные линии –описывают различия в поведении поверхности

Слайд 40Типичные ошибки:

1. Разрывы линий на границах планшетов
(скачкообразное изменение высот на

границах планшетов)

2. Самопересечение линий

3. Примыкание или пересечение
изолиний разных уровней

4.

Попадание отметки одной высоты
на изолинию другой высоты

5. Наличие висячих вершин изолиний
(конечные точки должны лежать
либо на границе планшета,
либо на некоторой трехмерной линии)
Типичные ошибки:1. Разрывы линий на границах планшетов	(скачкообразное изменение высот на границах планшетов)2. Самопересечение линий3. Примыкание или пересечение

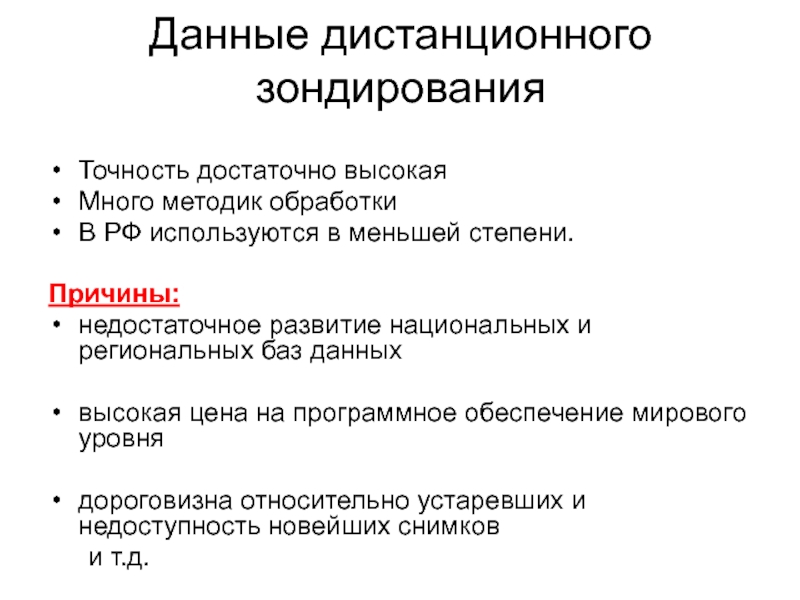

Слайд 41Данные дистанционного зондирования
Точность достаточно высокая
Много методик обработки
В РФ используются в

меньшей степени.

Причины:
недостаточное развитие национальных и региональных баз данных

высокая цена

на программное обеспечение мирового уровня

дороговизна относительно устаревших и недоступность новейших снимков
и т.д.
Данные дистанционного зондированияТочность достаточно высокаяМного методик обработкиВ РФ используются в меньшей степени.Причины:недостаточное развитие национальных и региональных баз

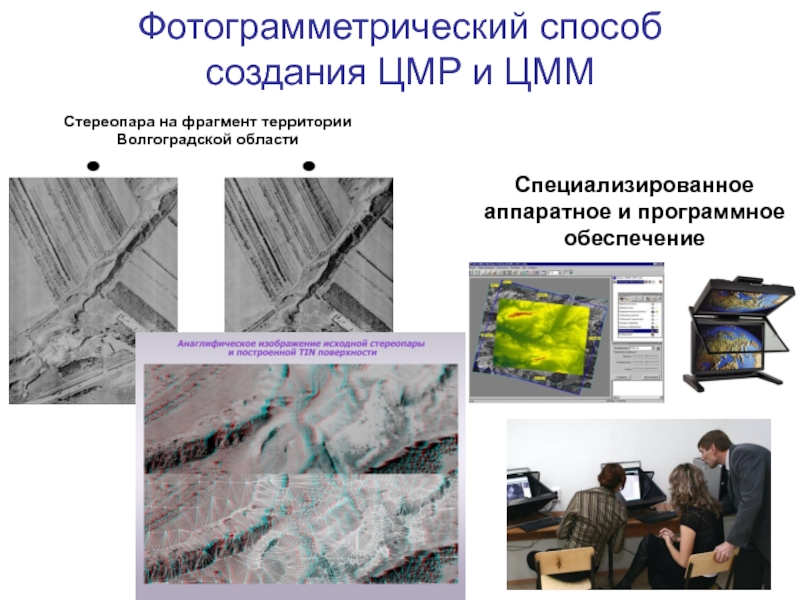

Слайд 42Стереопара на фрагмент территории Волгоградской области

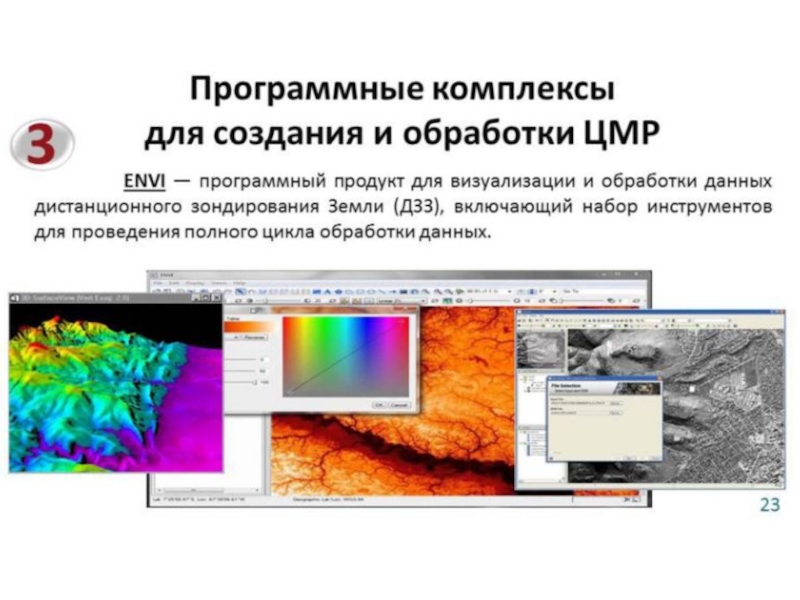

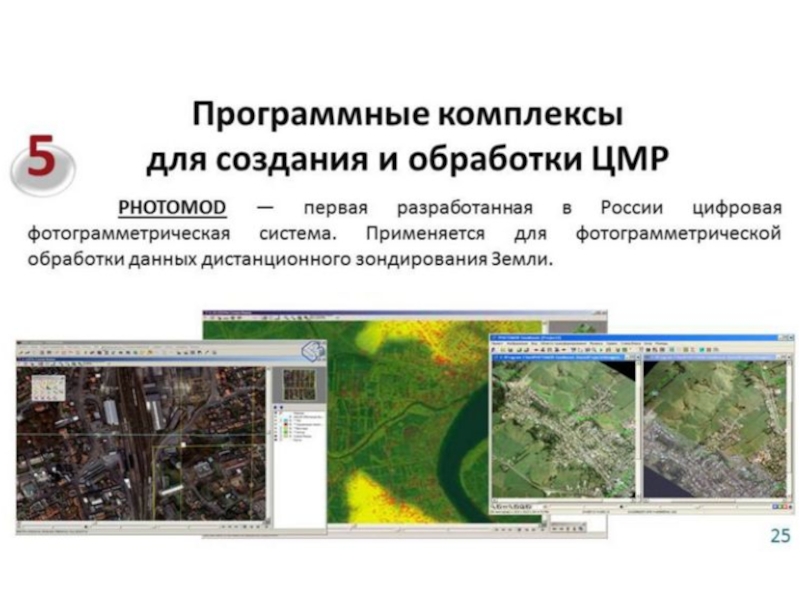

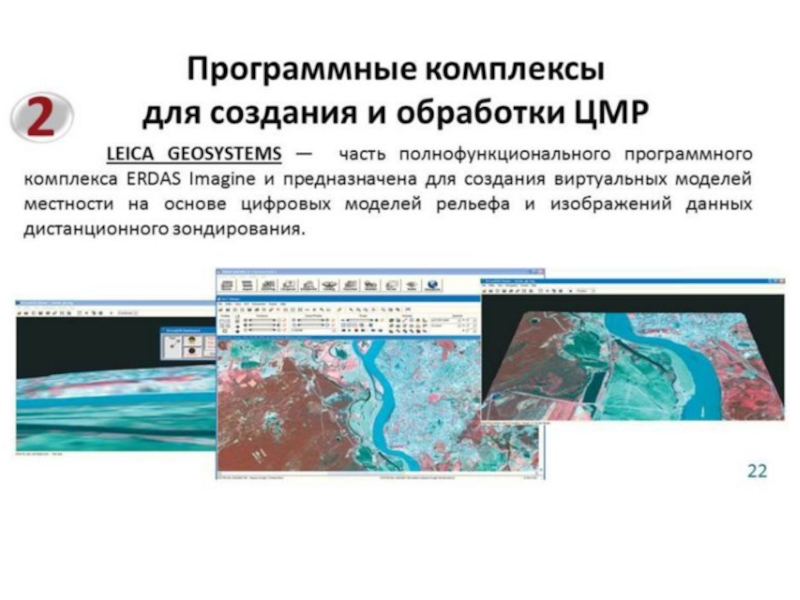

Специализированное аппаратное и программное обеспечение
Фотограмметрический

способ создания ЦМР и ЦММ

Стереопара на фрагмент территории  Волгоградской области Специализированное  аппаратное и программное обеспечениеФотограмметрический способ  создания ЦМР

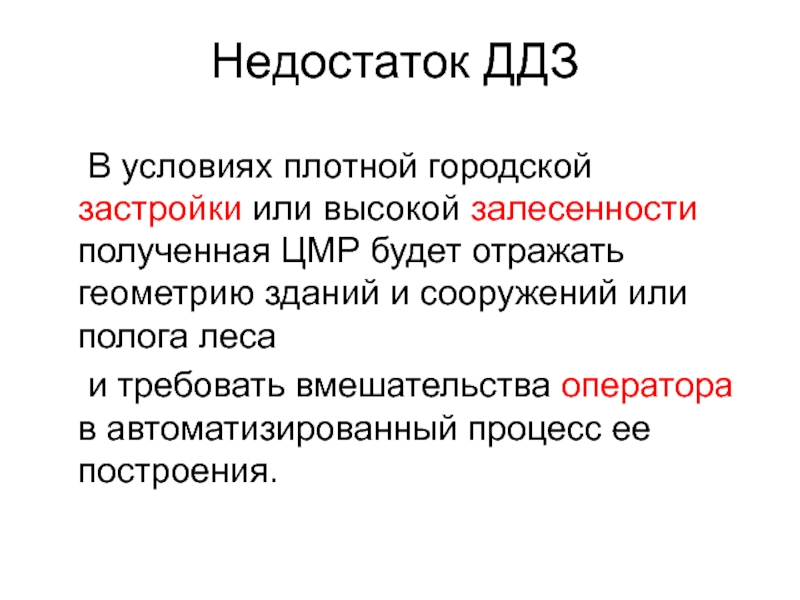

Слайд 43Недостаток ДДЗ
В условиях плотной городской застройки или высокой залесенности полученная

ЦМР будет отражать геометрию зданий и сооружений или полога леса


и требовать вмешательства оператора в автоматизированный процесс ее построения.
Недостаток ДДЗ	В условиях плотной городской застройки или высокой залесенности полученная ЦМР будет отражать геометрию зданий и сооружений

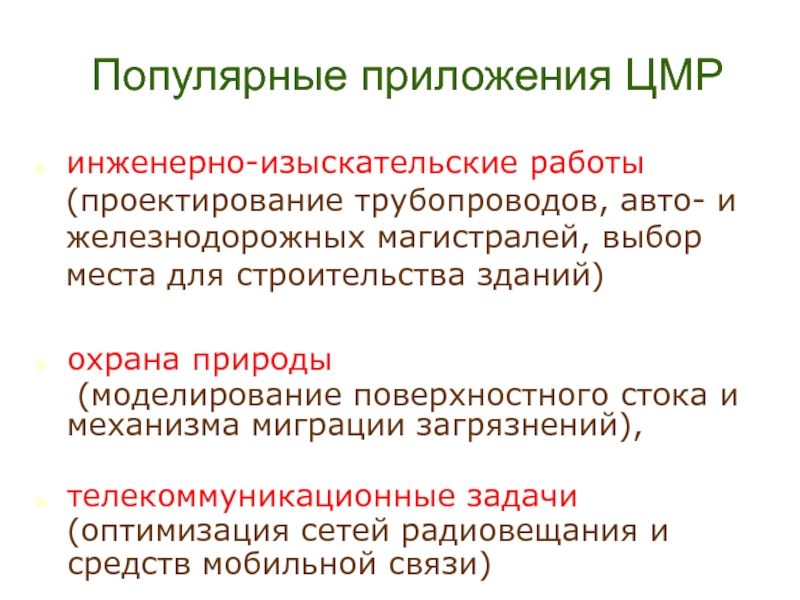

Слайд 46Популярные приложения ЦМР
инженерно-изыскательские работы (проектирование трубопроводов, авто- и железнодорожных магистралей,

выбор места для строительства зданий)


охрана природы
(моделирование поверхностного стока и

механизма миграции загрязнений),



телекоммуникационные задачи (оптимизация сетей радиовещания и средств мобильной связи)

Популярные приложения ЦМРинженерно-изыскательские работы (проектирование трубопроводов, авто- и железнодорожных магистралей, выбор места для строительства зданий)охрана природы 	(моделирование

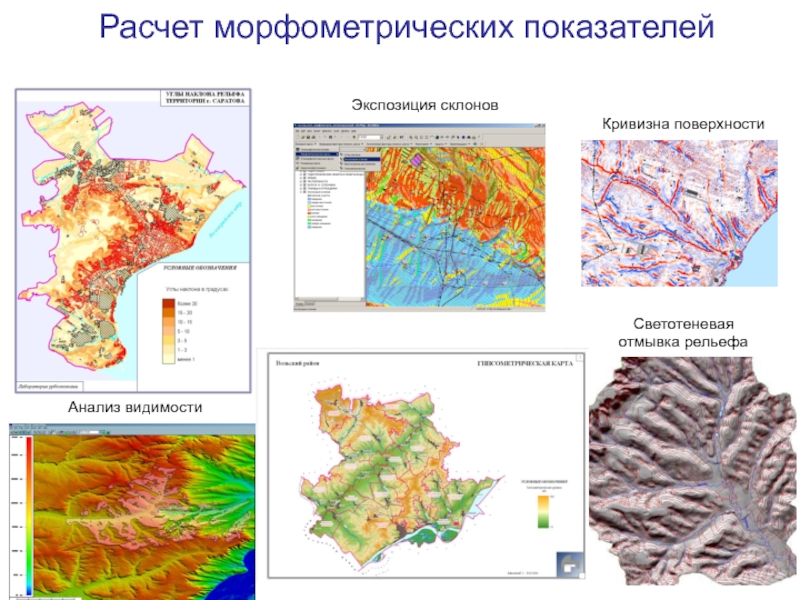

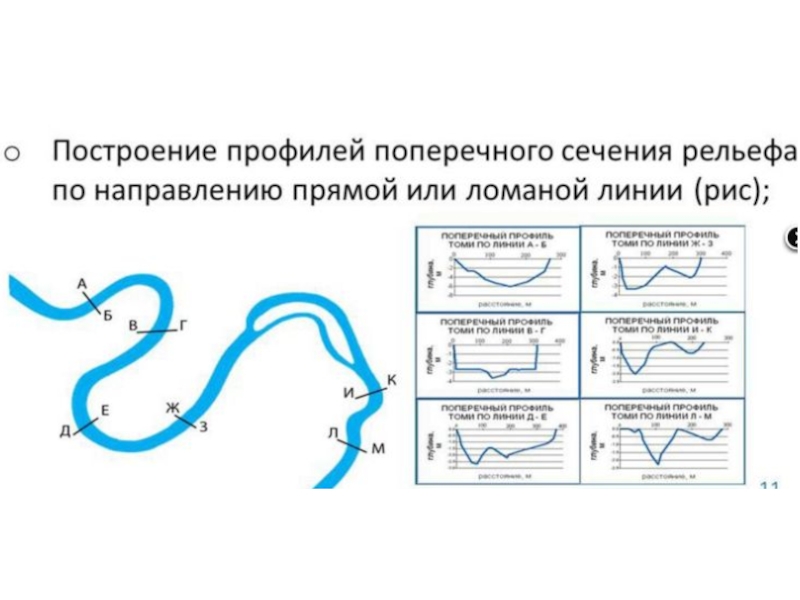

Слайд 49Расчет морфометрических показателей
Светотеневая отмывка рельефа
Кривизна поверхности
Анализ видимости
Экспозиция склонов

Расчет морфометрических показателейСветотеневая  отмывка рельефаКривизна поверхностиАнализ видимостиЭкспозиция склонов

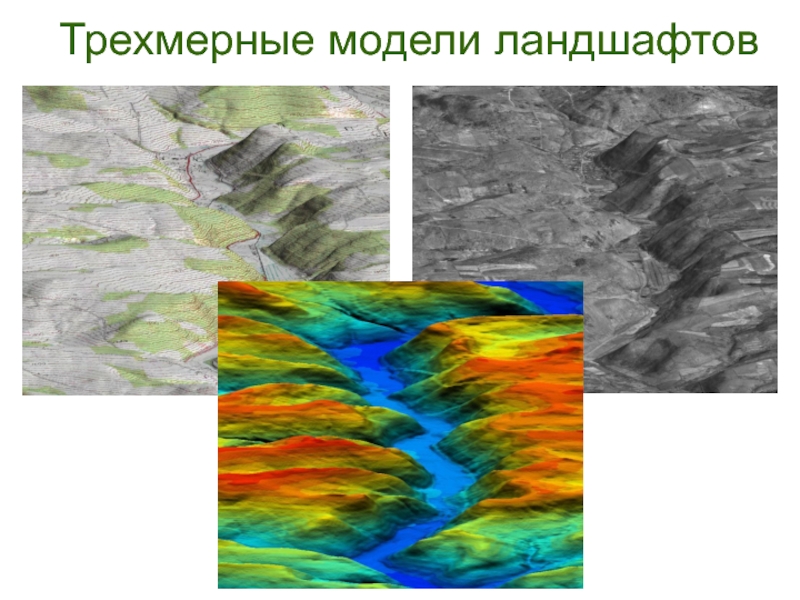

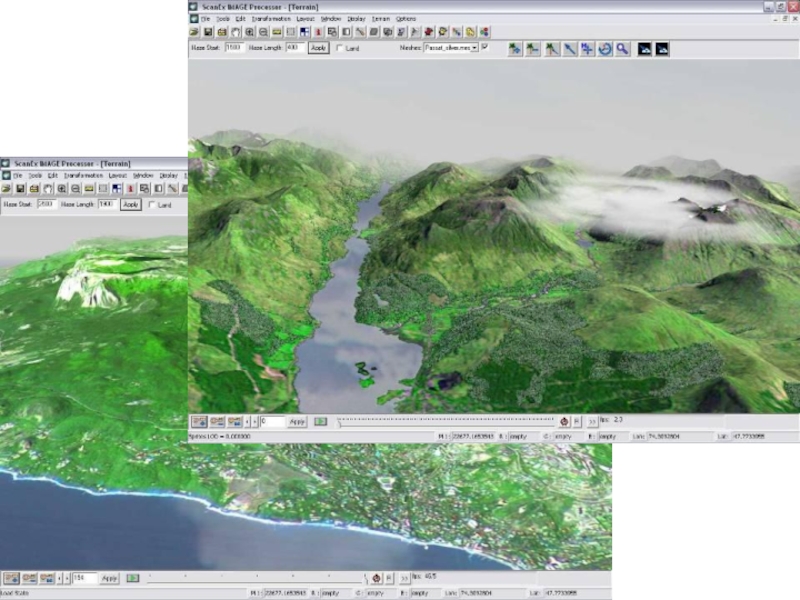

Слайд 50Трехмерные модели ландшафтов

Трехмерные модели ландшафтов

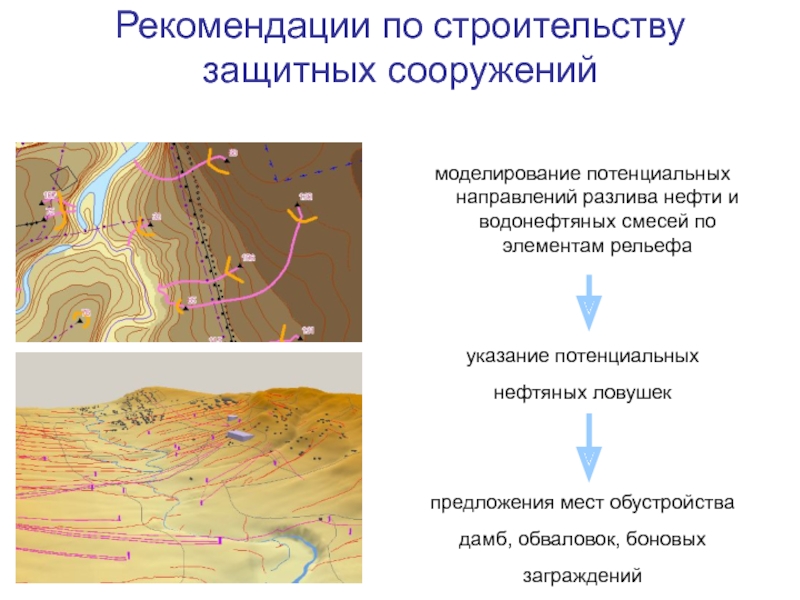

Слайд 52моделирование потенциальных направлений разлива нефти и водонефтяных смесей по элементам

рельефа


указание потенциальных
нефтяных ловушек


предложения мест обустройства
дамб, обваловок, боновых
заграждений
Рекомендации

по строительству защитных сооружений
моделирование потенциальных направлений разлива нефти и водонефтяных смесей по элементам рельефа указание потенциальных нефтяных ловушекпредложения мест обустройствадамб,

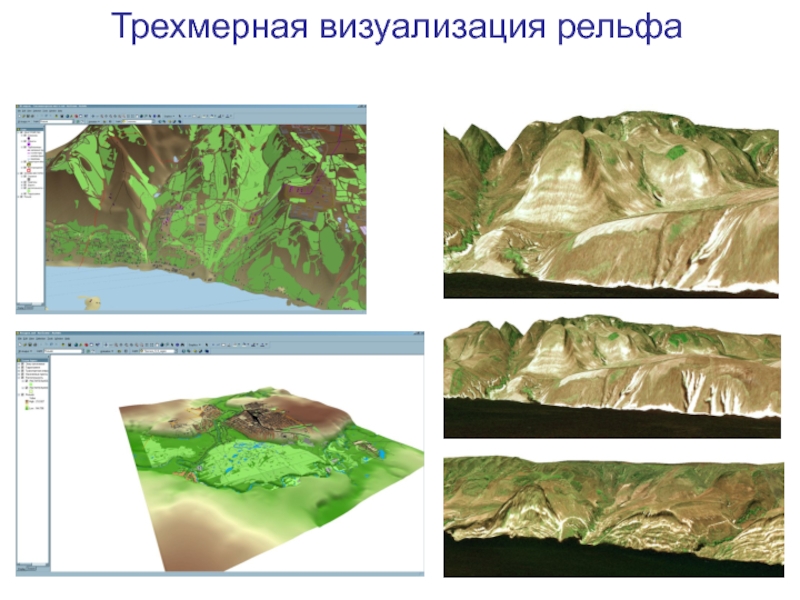

Слайд 53Трехмерная визуализация рельфа

Трехмерная визуализация рельфа

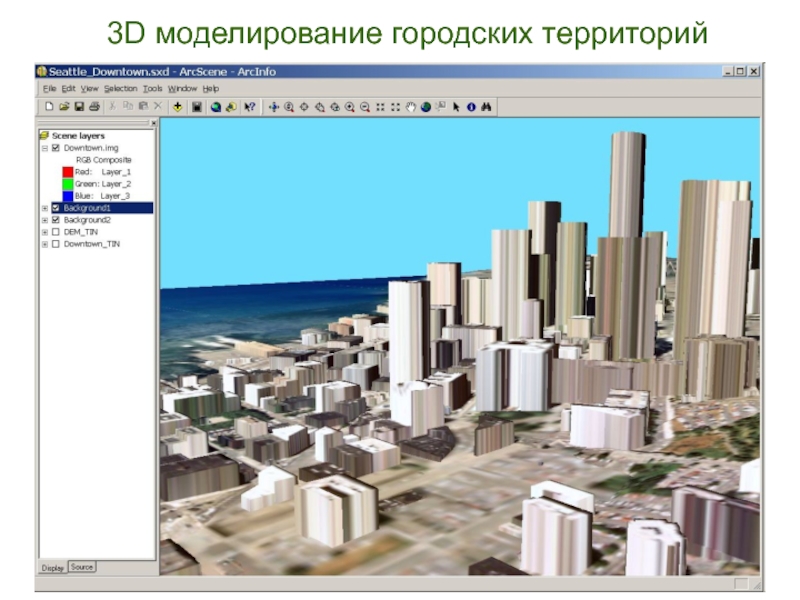

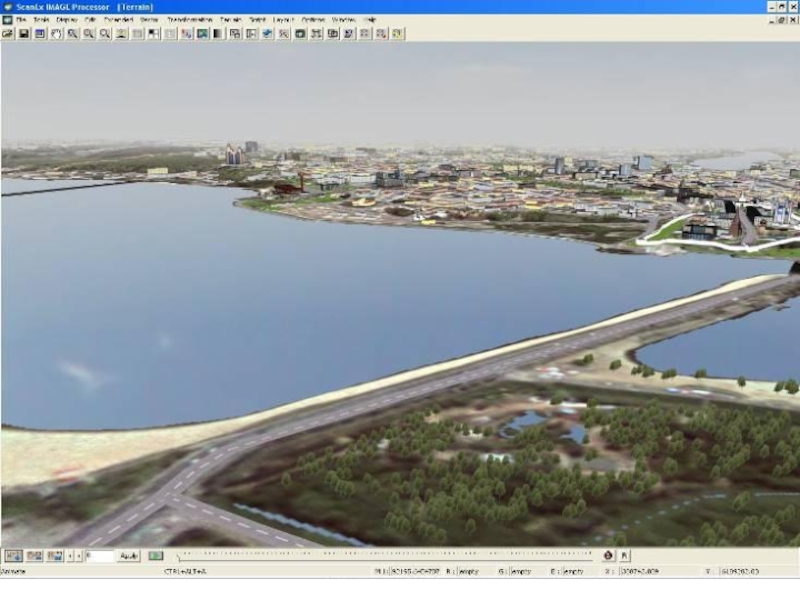

Слайд 543D моделирование городских территорий

3D моделирование городских территорий
