Слайд 1Возобновляемые углеводородные ресурсы и их использование в системах распределенной энергетики
Московский

энергетический институт
Объединенный институт высоких температур
Российской академии наук
Москва, 2019 г.

Возобновляемые углеводородные ресурсы и их использование в системах распределенной энергетикиМосковский энергетический институтОбъединенный институт высоких температур Российской академии

Слайд 2ОПТИМИЗАЦИЯ СХЕМНЫХ РЕШЕНИЙ И РЕЖИМОВ РАБОТЫ ЭНЕРГЕТИЧЕСКИХ КОМПЛЕКСОВ МАЛОЙ РАСПРЕДЕЛЕННОЙ

ЭНЕРГЕТИКИ
в рамках курса «Возобновляемые углеводородные ресурсы и их использование в

системах распределенной энергетики»
ОПТИМИЗАЦИЯ СХЕМНЫХ РЕШЕНИЙ И РЕЖИМОВ РАБОТЫ ЭНЕРГЕТИЧЕСКИХ КОМПЛЕКСОВ МАЛОЙ РАСПРЕДЕЛЕННОЙ ЭНЕРГЕТИКИв рамках курса «Возобновляемые углеводородные ресурсы

Слайд 3 1

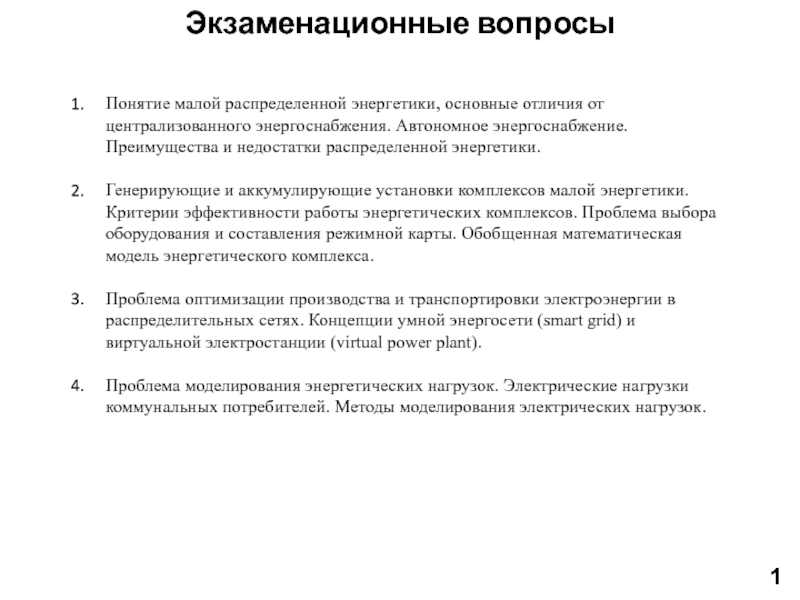

Экзаменационные вопросы
Понятие малой распределенной энергетики, основные отличия от централизованного

энергоснабжения. Автономное энергоснабжение. Преимущества и недостатки распределенной энергетики.
Генерирующие и

аккумулирующие установки комплексов малой энергетики. Критерии эффективности работы энергетических комплексов. Проблема выбора оборудования и составления режимной карты. Обобщенная математическая модель энергетического комплекса.
Проблема оптимизации производства и транспортировки электроэнергии в распределительных сетях. Концепции умной энергосети (smart grid) и виртуальной электростанции (virtual power plant).
Проблема моделирования энергетических нагрузок. Электрические нагрузки коммунальных потребителей. Методы моделирования электрических нагрузок.
1Экзаменационные вопросыПонятие малой распределенной энергетики, основные отличия от централизованного энергоснабжения. Автономное энергоснабжение. Преимущества и недостатки распределенной

Слайд 4 2
Малая распределенная энергетика
Невысокое значение генерирующей мощности объекта (менее 1

МВт).
Отдельный потребитель, либо работа в составе распределительной сети.
Признаки объектов малой

энергетики:
2Малая распределенная энергетикаНевысокое значение генерирующей мощности объекта (менее 1 МВт).Отдельный потребитель, либо работа в составе распределительной

Слайд 5 3
Централизованная Распределенная
Низкие удельные капитальные затраты.
Относительно высокий КПД выработки электроэнергии благодаря

размерам установок.
Высокие затраты на сооружение сетей, расстояние до потребителя

может составлять десятки км.
Высокие потери энергии при транспортировке (следствие предыдущего пункта).
Проблемы с комбинированием различных энергоресурсов.
Проблемы с использованием ВИЭ.
Относительно низкая вероятность аварии на объекте.
В результате аварии потребители массово лишаются доступа к системам энергоснабжения.


Высокие удельные капитальные затраты.
Относительно низкий КПД выработки электроэнергии благодаря размерам установок (традиционных).
Невысокие затраты на сооружение сетей, расстояние до потребителя.
Низкие потери энергии при транспортировке (следствие предыдущего пункта).
Внутри одной сети могут без проблем применяться различные энергоресурсы.
Активно используют ВИЭ.
Относительно высокая вероятность аварии на объекте.
В результате аварии нагрузка распределяется между другими предприятиями распределенной генерации.


3Централизованная		РаспределеннаяНизкие удельные капитальные затраты.Относительно высокий КПД выработки электроэнергии благодаря размерам установок. Высокие затраты на сооружение сетей,

Слайд 6 4
Проблемы отечественной энергетики
отсутствие доступа к системам централизованного энергоснабжения у

примерно 20 млн людей, проживающих на 2/3 территории РФ;
высокая степень

износа генерирующего оборудования и распределительных сетей;
низкая эффективность производства энергии и высокий уровень ее потерь при транспортировке;
низкий уровень использования потенциала ВИЭ и местных энергоресурсов.
4Проблемы отечественной энергетикиотсутствие доступа к системам централизованного энергоснабжения у примерно 20 млн людей, проживающих на 2/3

Слайд 7 15
Неоднозначность решений
Энергетический комплекс:
когенерационная газопоршневая установка + газовый водогрейный

котел + электрокотел
Зависимость коэффициента использования топлива КГУ от относительной электрической

мощности

КПД ГК=90%

КПД ГК=85%

15Неоднозначность решенийЭнергетический комплекс: когенерационная газопоршневая установка + газовый водогрейный котел + электрокотелЗависимость коэффициента использования топлива КГУ

Слайд 8 6
Оптимизация энергетических комплексов: решаемые задачи и рассматриваемые схемы

6Оптимизация энергетических комплексов:  решаемые задачи и рассматриваемые схемы

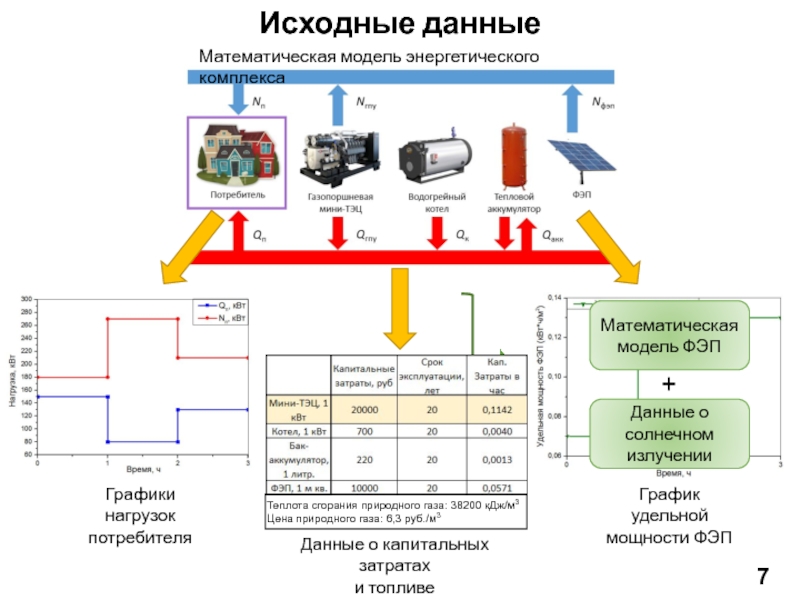

Слайд 9Математическая модель энергетического комплекса
Графики нагрузок
потребителя
График удельной
мощности ФЭП
Данные о капитальных затратах


и топливе
7
Исходные данные

Математическая модель энергетического комплексаГрафики нагрузокпотребителяГрафик удельноймощности ФЭПДанные о капитальных затратах и топливе 7Исходные данные

Слайд 10 8
Обобщенная модель энергетического комплекса
Балансовые уравнения:

8Обобщенная модель энергетического комплексаБалансовые уравнения:

Слайд 11 9
Целевая функция
переменная составляющая (затраты на топливо)
постоянная составляющая (капитальные затраты,

зарплата персонала, плановые ремонты)
затраты на энергоснабжение объекта за расчетный период
энергетический

комплекс:
m установок
n интервалов времени

отдельная установка:

отдельная установка:

9Целевая функцияпеременная составляющая (затраты на топливо)постоянная составляющая (капитальные затраты, зарплата персонала, плановые ремонты)затраты на энергоснабжение объекта

Слайд 124 установки,
3 временных
интервала
Для 3-го интервала:
Для 2-го интервала:
Для 1-го интервала:
Целевая функция:
Ограничений:

18
Искусственных переменных: 18
Свободных параметров: 39
10
Решение задачи симплекс-методом

4 установки,3 временныхинтервалаДля 3-го интервала:Для 2-го интервала:Для 1-го интервала:Целевая функция:Ограничений: 18Искусственных переменных: 18Свободных параметров: 39 10Решение задачи

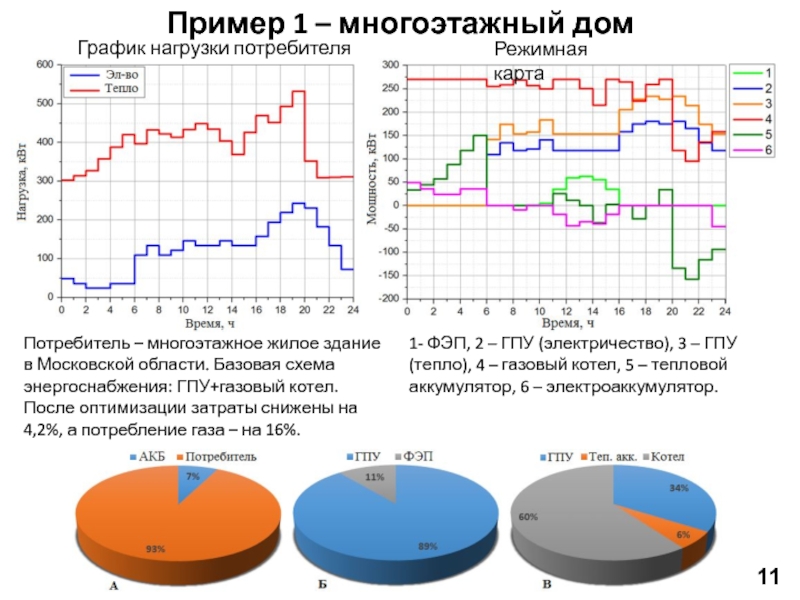

Слайд 13График нагрузки потребителя
Режимная карта
1- ФЭП, 2 – ГПУ (электричество), 3

– ГПУ (тепло), 4 – газовый котел, 5 – тепловой

аккумулятор, 6 – электроаккумулятор.

Потребитель – многоэтажное жилое здание в Московской области. Базовая схема энергоснабжения: ГПУ+газовый котел. После оптимизации затраты снижены на 4,2%, а потребление газа – на 16%.

11

Пример 1 – многоэтажный дом

График нагрузки потребителяРежимная карта1- ФЭП, 2 – ГПУ (электричество), 3 – ГПУ (тепло), 4 – газовый котел,

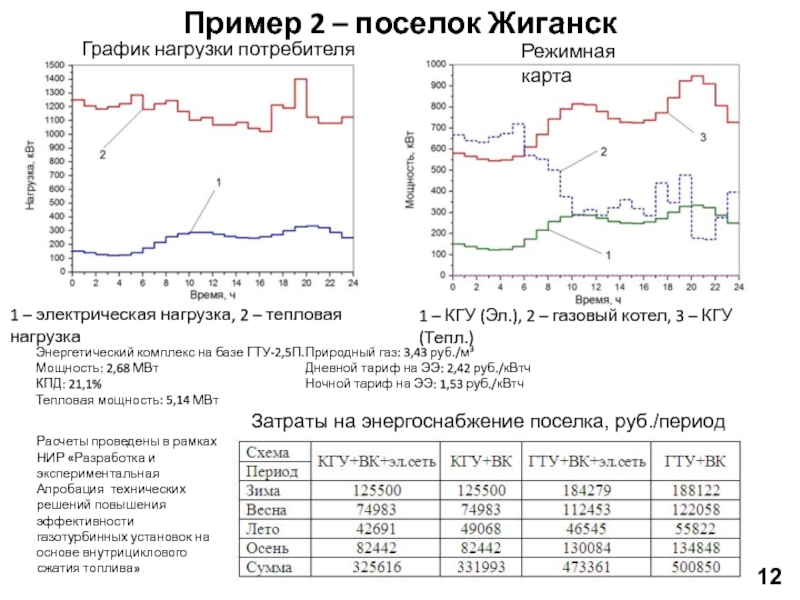

Слайд 14График нагрузки потребителя
1 – электрическая нагрузка, 2 – тепловая нагрузка

1

– КГУ (Эл.), 2 – газовый котел, 3 – КГУ

(Тепл.)

Энергетический комплекс на базе ГТУ-2,5П. Мощность: 2,68 МВт
КПД: 21,1%
Тепловая мощность: 5,14 МВт

Природный газ: 3,43 руб./м3
Дневной тариф на ЭЭ: 2,42 руб./кВтч
Ночной тариф на ЭЭ: 1,53 руб./кВтч

Расчеты проведены в рамках НИР «Разработка и экспериментальная
Апробация технических решений повышения эффективности
газотурбинных установок на основе внутрициклового сжатия топлива»

Режимная карта

Затраты на энергоснабжение поселка, руб./период

12

Пример 2 – поселок Жиганск

График нагрузки потребителя1 – электрическая нагрузка, 2 – тепловая нагрузка1 – КГУ (Эл.), 2 – газовый котел,

Слайд 15Суточный график электрической нагрузки жилого здания: 1 – экспериментальный график;

2 – трендовая составляющая; 3 – случайная составляющая
Методы моделирования энергетических

нагрузок

Прогнозирование нагрузок

Долгосрочное (годы и десятилетия)

Краткосрочное (сутки, часы, минуты)

Прямое прогнозирование

Использование типовых графиков

Аппроксимация

Искусственные нейронные сети

Моделирование трендовой составляющей

Моделирование случайной составляющей

Типовые графики относительной электрической нагрузки жилого здания: 1 – рабочий день; 2 – выходной день

13

Суточный график электрической нагрузки жилого здания: 1 – экспериментальный график; 2 – трендовая составляющая; 3 – случайная

Слайд 16Аппарат искусственных нейронных сетей
Нейрон скрытого слоя
Обучение нейронной сети
Коррекция
синаптических
весов
Сравнение
полученного
результата
с известным
Решение
задачи
нейросетью
Задача

с
известным
результатом
14

Аппарат искусственных нейронных сетейНейрон скрытого слояОбучение нейронной сетиКоррекциясинаптическихвесовСравнениеполученногорезультатас известнымРешение задачинейросетьюЗадача с известным результатом 14

Слайд 17Создание и обучение нейронной сети
15
Обучающая выборка: 26 суточных графиков

электрической нагрузки
населенных пунктов Якутии и Камчатского края
Необходимость обучающей выборки –

ключевой недостаток метода моделирования с применением ИНС

Достоинства метода ИНС:
функционирование при недостаточной исходной информации, наличии пропусков и отклонений;
установка корреляции между любыми исходными параметрами и моделируемой величиной (ИНС применимы при недостаточной формализации задачи или избыточной детализации исходных данных);
В качестве исходной информации подойдут данные об объектах, отличных от моделируемого.

Создание и обучение нейронной сети 15Обучающая выборка:  26 суточных графиков электрической нагрузки населенных пунктов Якутии и

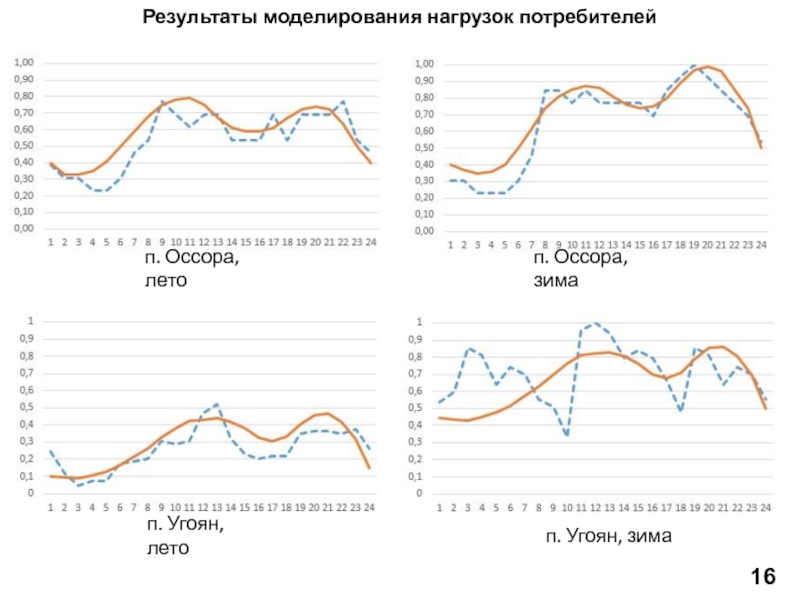

Слайд 18Результаты моделирования нагрузок потребителей
п. Оссора, лето
п. Оссора, зима
п.

Угоян, лето
п. Угоян, зима
16

Результаты моделирования нагрузок потребителейп. Оссора, лето п. Оссора, зима п. Угоян, лето п. Угоян, зима 16

Слайд 19Концепция «умной» сети (smart grid)
17
Термин введен в практику после

публикации в статье Michael Burr «Спрос надёжности будет управлять инвестициями»

в 2003 году

Дополнительные преимущества:
Статистика потребления электроэнергии.
Быстрое обнаружение и локализация аварий и утечек электроэнергии.

Концепция «умной» сети (smart grid) 17Термин введен в практику после публикации в статье Michael Burr «Спрос надёжности

Слайд 20Виртуальные электростанции (virtual power plant)
7
Виртуальная электростанция – управляемая агрегация

ресурсов распределенной генерации.
Позволяет решить следующие проблемы:
Максимизация использования потенциала ВИЭ;
Повышение средней

эффективности использования топлива внутри сети;
Резервирование мощностей внутри сети, как следствие – решение проблемы низкой надежности объектов малой энергетики.

По назначению

По характеру взаимодействия с ЦЭС

По типу агрегируемых объектов

По уровню напряжения

По принципу управления

Классификация виртуальных электростанций

Технические (для управления объектами РГ).
Коммерческие (для агрегирования объектов РГ на рынке электроэнергии).

Только выдача электроэнергии.
Двунаправленная передача электроэнергии.

Только с источниками электроэнергии.
Только с потребителями.
Комбинированного типа.

Низкого напряжения (0,4 кВ).
Иерархические (0,4-10-110 кВ).

Централизованные (имеют единый центр управления, обладающий всей информацией).
Децентрали-зованные (имеют множество локальных контроллеров, есть центральный контроллер).

Виртуальные электростанции (virtual power plant) 7Виртуальная электростанция – управляемая агрегация ресурсов распределенной генерации.Позволяет решить следующие проблемы:Максимизация использования

Слайд 21Оптимизация структуры распределительной сети
18
Целевая функция оптимизации:
T – горизонт расчета; t

– индекс временного интервала; p – электроэнергия, передаваемая по линии; tar –

тариф на электроэнергию;
Оптимизация структуры распределительной сети 18Целевая функция оптимизации:T – горизонт расчета; t – индекс временного интервала; p –
