Слайд 1 Тема: инструментальные стали и сплавы

Тема: инструментальные стали и сплавы

Слайд 2copyright КазачковО.В., ПетрГУ

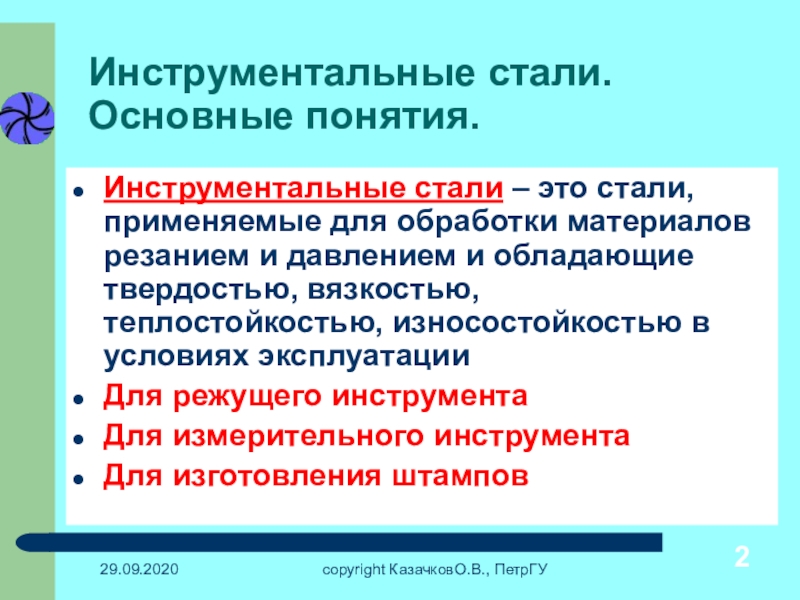

Инструментальные стали. Основные понятия.
Инструментальные стали – это

стали, применяемые для обработки материалов резанием и давлением и обладающие

твердостью, вязкостью, теплостойкостью, износостойкостью в условиях эксплуатации
Для режущего инструмента
Для измерительного инструмента
Для изготовления штампов
copyright КазачковО.В., ПетрГУ Инструментальные стали. Основные понятия.Инструментальные стали – это стали, применяемые для обработки материалов резанием и

Слайд 3copyright КазачковО.В., ПетрГУ
Классификация инструментальных сталей по теплостойкости

copyright КазачковО.В., ПетрГУ Классификация инструментальных сталей по теплостойкости

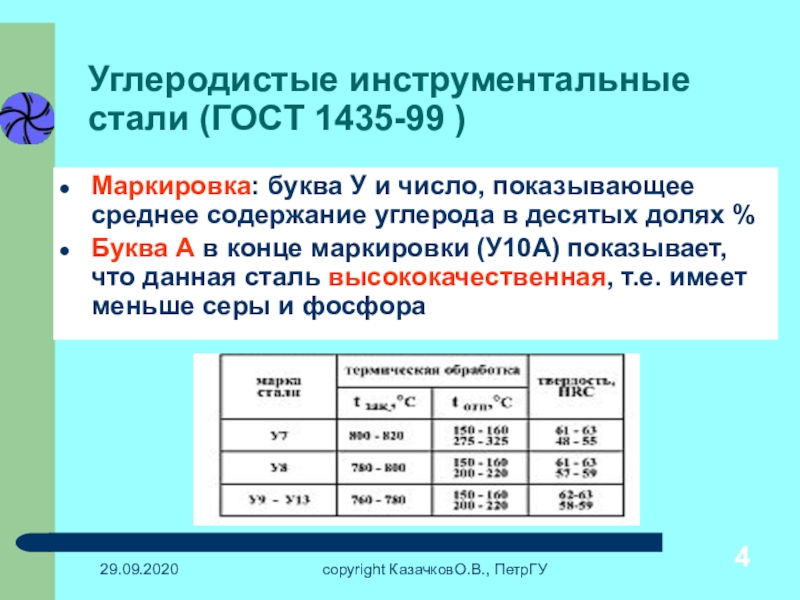

Слайд 4copyright КазачковО.В., ПетрГУ
Углеродистые инструментальные стали (ГОСТ 1435-99 )
Маркировка: буква

У и число, показывающее среднее содержание углерода в десятых долях

%
Буква А в конце маркировки (У10А) показывает, что данная сталь высококачественная, т.е. имеет меньше серы и фосфора
copyright КазачковО.В., ПетрГУ Углеродистые инструментальные стали (ГОСТ 1435-99 )Маркировка: буква У и число, показывающее среднее содержание углерода

Слайд 5copyright КазачковО.В., ПетрГУ

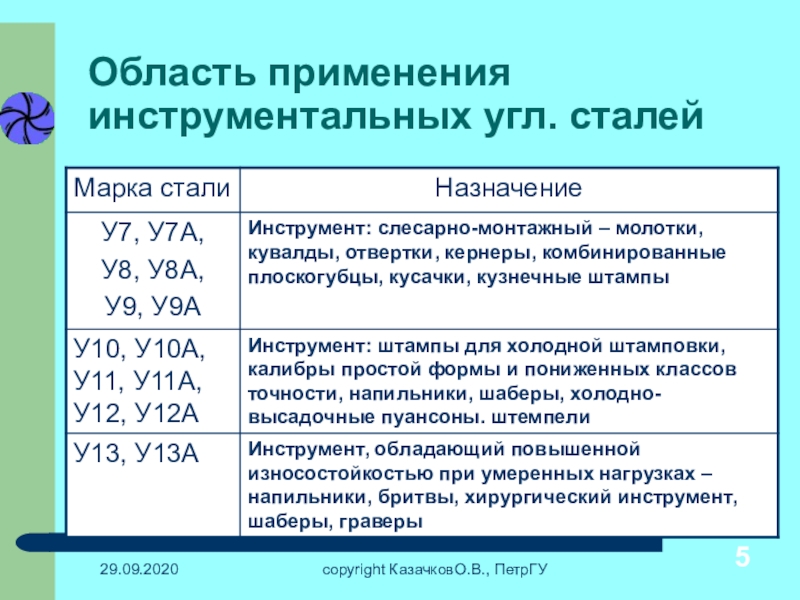

Область применения инструментальных угл. сталей

copyright КазачковО.В., ПетрГУ Область применения инструментальных угл. сталей

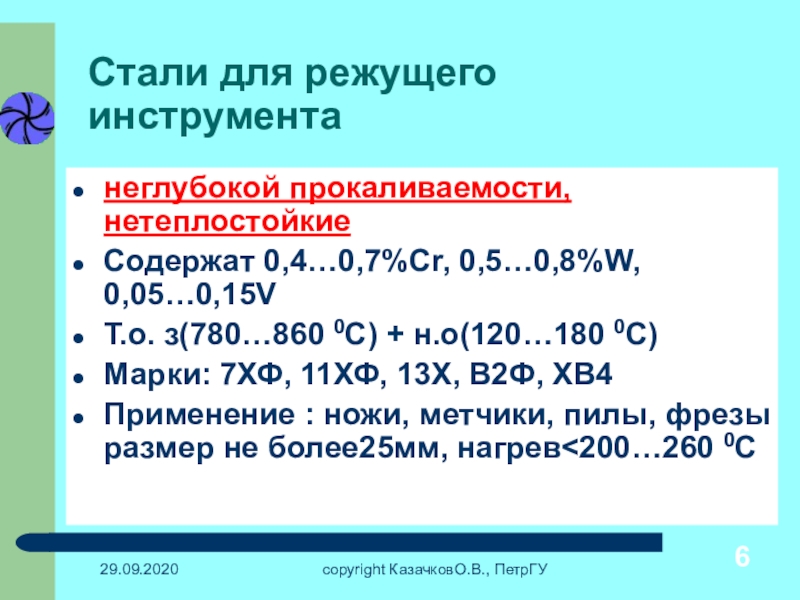

Слайд 6copyright КазачковО.В., ПетрГУ
Стали для режущего инструмента
неглубокой прокаливаемости, нетеплостойкие
Содержат 0,4…0,7%Cr,

0,5…0,8%W, 0,05…0,15V
Т.о. з(780…860 0С) + н.о(120…180 0С)
Марки: 7ХФ, 11ХФ, 13Х,

В2Ф, ХВ4
Применение : ножи, метчики, пилы, фрезы размер не более25мм, нагрев<200…260 0С
copyright КазачковО.В., ПетрГУ Стали для режущего инструментанеглубокой прокаливаемости, нетеплостойкиеСодержат 0,4…0,7%Cr, 0,5…0,8%W, 0,05…0,15VТ.о. з(780…860 0С) + н.о(120…180 0С)Марки:

Слайд 7copyright КазачковО.В., ПетрГУ
Стали для режущего инструмента
глубокой прокаливаемости, нетеплостойкие или

полутеплостойкие
Содержат Cr 1,3…1,6%, Mn, Si, W, V
Т.о. :з (830…860 0С)+н.о.

(150…200 0С)
Структура: мартенсит, карбиды
Марки: Х, 9ХС, ХВГ, ХВГС, 9Х5ВФ, 8Х4В3М3Ф2
Применение: режущий инструмент > 25мм
copyright КазачковО.В., ПетрГУ Стали для режущего инструментаглубокой прокаливаемости, нетеплостойкие или полутеплостойкиеСодержат Cr 1,3…1,6%, Mn, Si, W, VТ.о.

Слайд 8copyright КазачковО.В., ПетрГУ

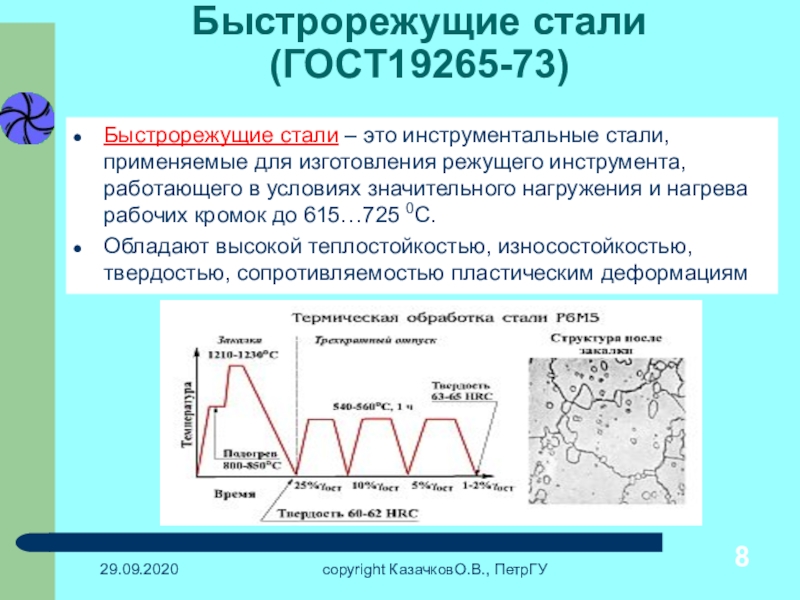

Быстрорежущие стали(ГОСТ19265-73)
Быстрорежущие стали – это инструментальные стали,

применяемые для изготовления режущего инструмента, работающего в условиях значительного нагружения

и нагрева рабочих кромок до 615…725 0С.
Обладают высокой теплостойкостью, износостойкостью, твердостью, сопротивляемостью пластическим деформациям
copyright КазачковО.В., ПетрГУ Быстрорежущие стали(ГОСТ19265-73)Быстрорежущие стали – это инструментальные стали, применяемые для изготовления режущего инструмента, работающего в

Слайд 9copyright КазачковО.В., ПетрГУ

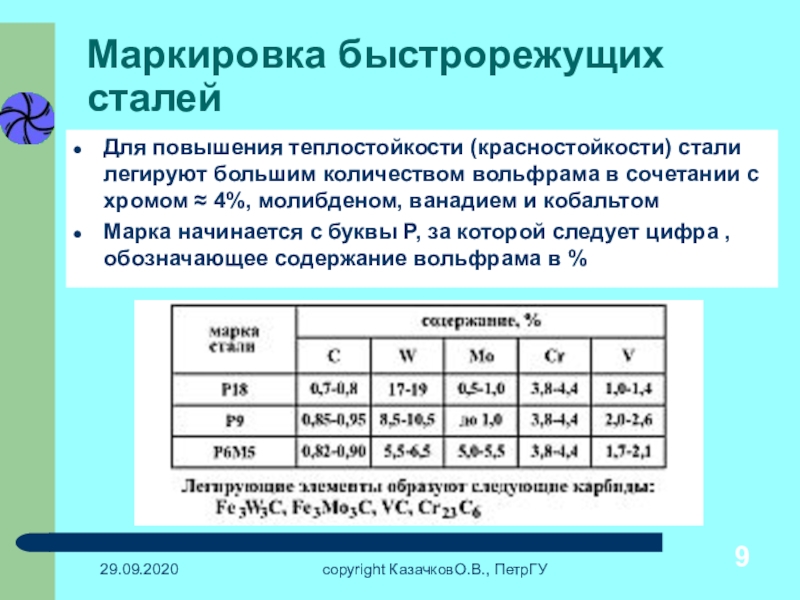

Маркировка быстрорежущих сталей
Для повышения теплостойкости (красностойкости) стали

легируют большим количеством вольфрама в сочетании с хромом ≈ 4%,

молибденом, ванадием и кобальтом
Марка начинается с буквы Р, за которой следует цифра , обозначающее содержание вольфрама в %
copyright КазачковО.В., ПетрГУ Маркировка быстрорежущих сталейДля повышения теплостойкости (красностойкости) стали легируют большим количеством вольфрама в сочетании с

Слайд 10copyright КазачковО.В., ПетрГУ

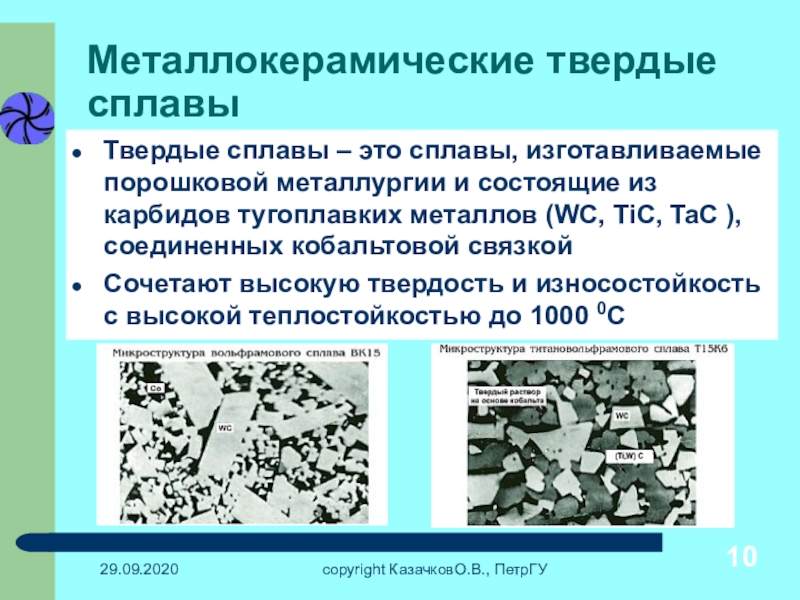

Металлокерамические твердые сплавы
Твердые сплавы – это сплавы,

изготавливаемые порошковой металлургии и состоящие из карбидов тугоплавких металлов (WC,

TiC, TaC ), соединенных кобальтовой связкой
Сочетают высокую твердость и износостойкость с высокой теплостойкостью до 1000 0С
copyright КазачковО.В., ПетрГУ Металлокерамические твердые сплавыТвердые сплавы – это сплавы, изготавливаемые порошковой металлургии и состоящие из карбидов

Слайд 11copyright КазачковО.В., ПетрГУ
Классификация твердых сплавов

copyright КазачковО.В., ПетрГУ Классификация твердых сплавов

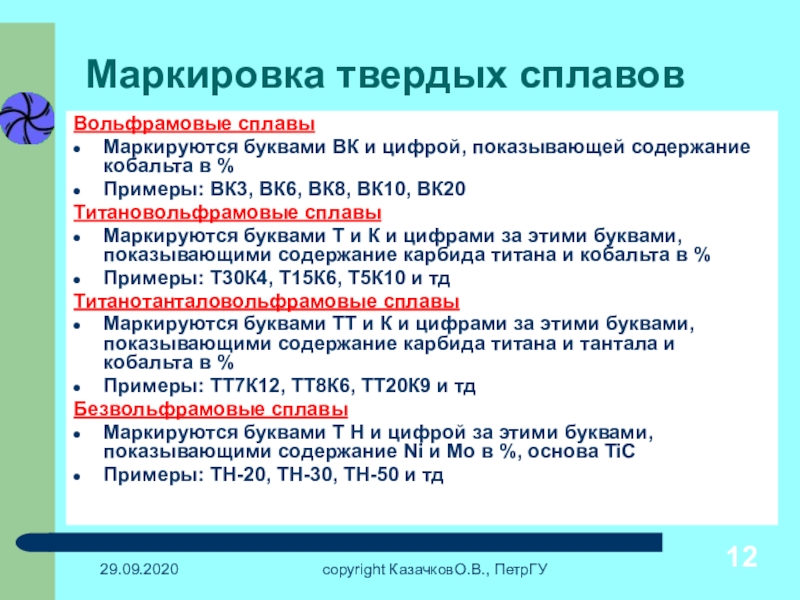

Слайд 12copyright КазачковО.В., ПетрГУ
Маркировка твердых сплавов
Вольфрамовые сплавы
Маркируются буквами ВК и

цифрой, показывающей содержание кобальта в %
Примеры: ВК3, ВК6, ВК8, ВК10,

ВК20
Титановольфрамовые сплавы
Маркируются буквами Т и К и цифрами за этими буквами, показывающими содержание карбида титана и кобальта в %
Примеры: Т30К4, Т15К6, Т5К10 и тд
Титанотанталовольфрамовые сплавы
Маркируются буквами ТТ и К и цифрами за этими буквами, показывающими содержание карбида титана и тантала и кобальта в %
Примеры: ТТ7К12, ТТ8К6, ТТ20К9 и тд
Безвольфрамовые сплавы
Маркируются буквами Т Н и цифрой за этими буквами, показывающими содержание Ni и Mo в %, основа TiC
Примеры: ТН-20, ТН-30, ТН-50 и тд

copyright КазачковО.В., ПетрГУ Маркировка твердых сплавовВольфрамовые сплавыМаркируются буквами ВК и цифрой, показывающей содержание кобальта в %Примеры: ВК3,

Слайд 13copyright КазачковО.В., ПетрГУ

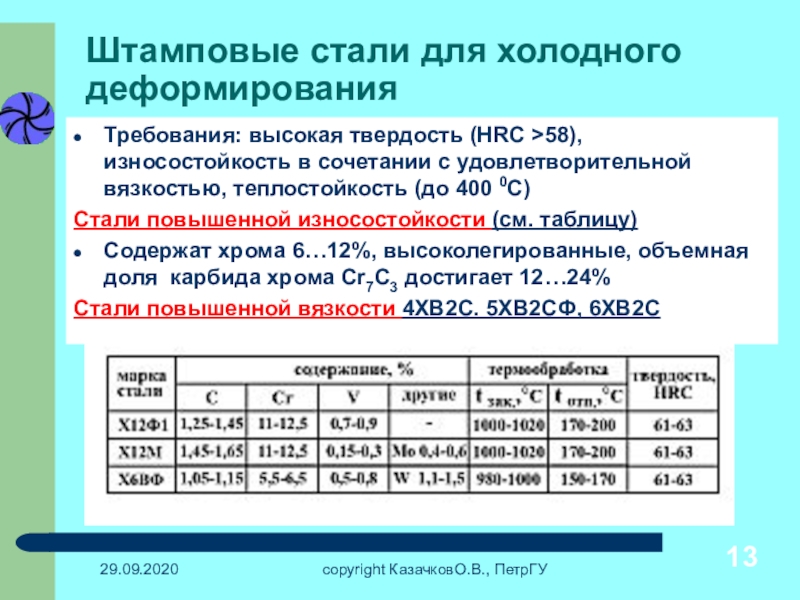

Штамповые стали для холодного деформирования
Требования: высокая твердость

(HRC >58), износостойкость в сочетании с удовлетворительной вязкостью, теплостойкость (до

400 0С)
Стали повышенной износостойкости (см. таблицу)
Содержат хрома 6…12%, высоколегированные, объемная доля карбида хрома Cr7C3 достигает 12…24%
Стали повышенной вязкости 4ХВ2С. 5ХВ2СФ, 6ХВ2С
copyright КазачковО.В., ПетрГУ Штамповые стали для холодного деформированияТребования: высокая твердость (HRC >58), износостойкость в сочетании с удовлетворительной

Слайд 14copyright КазачковО.В., ПетрГУ

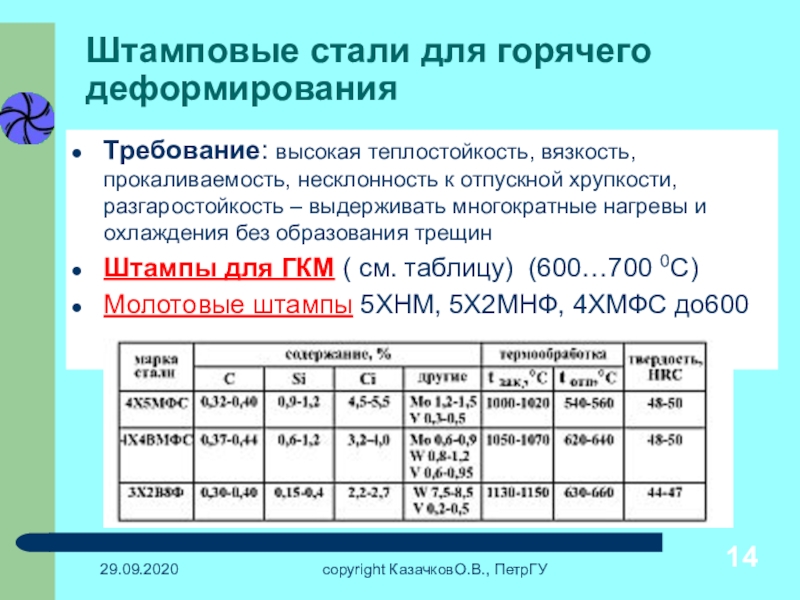

Штамповые стали для горячего деформирования
Требование: высокая теплостойкость,

вязкость, прокаливаемость, несклонность к отпускной хрупкости, разгаростойкость – выдерживать многократные

нагревы и охлаждения без образования трещин
Штампы для ГКМ ( см. таблицу) (600…700 0С)
Молотовые штампы 5ХНМ, 5Х2МНФ, 4ХМФС до600
copyright КазачковО.В., ПетрГУ Штамповые стали для горячего деформированияТребование: высокая теплостойкость, вязкость, прокаливаемость, несклонность к отпускной хрупкости, разгаростойкость
