Слайд 2Основные понятия
Выключатель – это коммутационный аппарат, предназначенный для включения и
отключения тока.
Выключатель является основным аппаратом в электрических установках, он служит
для отключения и включения в цепи в любых режимах:
Длительная нагрузка;
Перегрузка;
Короткое замыкание;
Холостой ход;
Несинхронная работа.
Основными конструктивными частями
выключателей являются:
Контактная система с дугогасительным
устройством;
Токоведущие части;
Корпус
Изоляционная конструкция;
Приводной механизм.

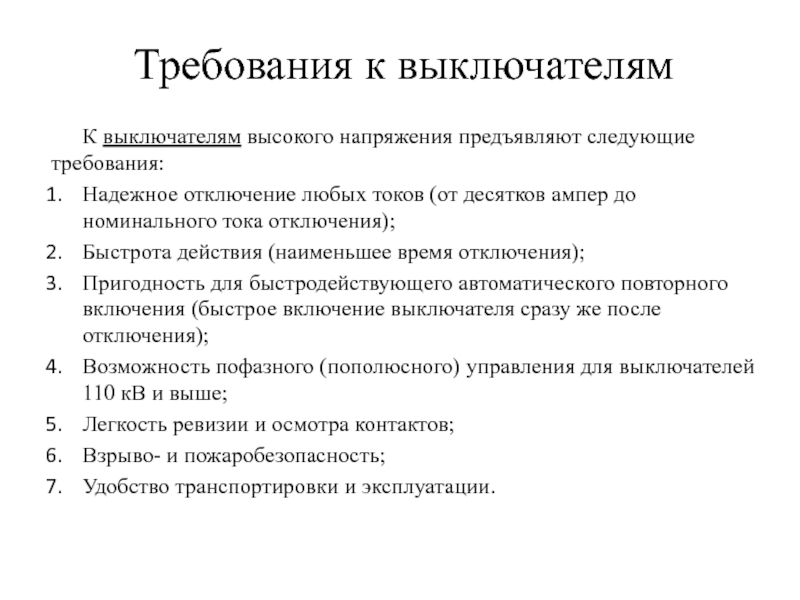

Слайд 3Требования к выключателям
К выключателям высокого напряжения предъявляют следующие требования:
Надежное отключение
любых токов (от десятков ампер до номинального тока отключения);
Быстрота действия
(наименьшее время отключения);
Пригодность для быстродействующего автоматического повторного включения (быстрое включение выключателя сразу же после отключения);
Возможность пофазного (пополюсного) управления для выключателей 110 кВ и выше;
Легкость ревизии и осмотра контактов;
Взрыво- и пожаробезопасность;
Удобство транспортировки и эксплуатации.
Слайд 4Выключатели подразделяют по следующим основным признакам:
по роду установки для работы;
по
принципу устройства;
по размещению дугогасительного устройства.
По роду установки для работы
в помещениях;
на
открытом воздухе;
в металлических оболочках КРУ установленных в помещениях и на открытом воздухе.
По принципу устройства
газовые – элегазовые, с другими газами или газовыми смесями;
вакуумные;
воздушные;
масляные;
электромагнитные.
Типы выключателей

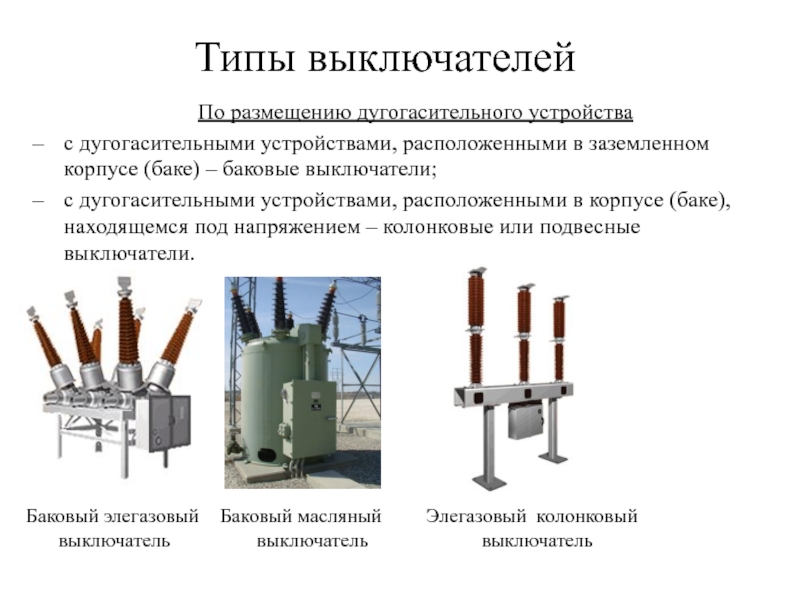

Слайд 5Типы выключателей
По размещению дугогасительного устройства
с дугогасительными устройствами, расположенными в заземленном
корпусе (баке) – баковые выключатели;
с дугогасительными устройствами, расположенными в корпусе
(баке), находящемся под напряжением – колонковые или подвесные выключатели.
Баковый элегазовый
выключатель
Баковый масляный
выключатель
Элегазовый колонковый
выключатель
Слайд 6Выключатели характеризуются следующими параметрами :
Номинальное напряжение Uном;
Номинальный ток Iном;
Номинальный ток
отключения Iо.ном ;
Допустимое относительное содержание
апериодической составляющей тока в токе
отключения
, %:
- нормированное значение, которое определяется для момента расхождения контактов:
- собственное время выключателя
Параметры выключателей
Рис 1 – содержание апериодичсекой
составляющей в процентах
Слайд 7Цикл операций :
О – 180 с – ВО – 180
с – ВО (без АПВ),
О – tб - ВО –
180 с – ВО (с АПВ),
О – операция отключения ;
ВО – операция включения и немедленного отключения;
20, 180 с – промежутки времени в секундах;
tб - гарантируемая для выключателей минимальная бестоковая пауза при АПВ (tб=0,3-1,2 с – для выключателей с АПВ, tб=0,3- для БАПВ ).
Стойкость при сквозных токах:
наибольший пик (ток электродинамической стойкости), iд 2,5 Iо.ном ;
среднеквадратичное значение тока за время его протекания (ток термической стойкости) Iтер Iо.ном ;
время протекания тока (время КЗ) tкз=1,2,3 с.
Параметры выключателей
Слайд 8Номинальный ток включения
Iвкл.ном Iоткл.ном , Iвкл.ном 1,8
√2 Iоткл.ном
Собственное время отключения, tc.в - интервал времени от
момента подачи команды на отключение до момента прекращения соприкосновения дугогасительных контактов.
Время отключения, tотк.в - интервал времени от момента подачи команды на отключение до момента погасания дуги во всех полюсах.
Время отключения, tвкл.в - интервал времени от момента подачи команды на включение до возникновения тока в цепи.
Параметры восстанавливающегося напряжения – в соответствии с нормированными характеристиками собственного переходного восстанавливающегося напряжения (ПВН).
В ГОСТ Р 52565-2006 приведены также другие требования к конструкции выключателей и методы их испытания.
Параметры выключателей
Слайд 9Структура условного обозначения выключателей
Окружающая среда. Содержание коррозионно-активных агентов по ГОСТ
15150 (для атмосферы типа II)
Слайд 10Структура условного обозначения выключателей
ВЭБ-110II-40/2500УХЛ1
ВГТ-110II-40/2500У1
Слайд 11Структура условного обозначения выключателей
У – умеренный макроклиматический район (территория Украины);
ХЛ – холодный макроклиматический район;
УХЛ –
объединение умеренного и холодного макроклиматических районов (включая территорию Украины);
Т – тропический макроклиматический район;
О – общий район
суши, исключая районы и очень низкими температурами;
М – макроклиматический район с умеренно-холодным морским климатом;
В – все районы земного шара, исключая части земли с очень низкими температурами (например, Антарктида).
1 – эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре);
2 – эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега);
3 – эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли);
4 – эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли);
5 – работа во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).

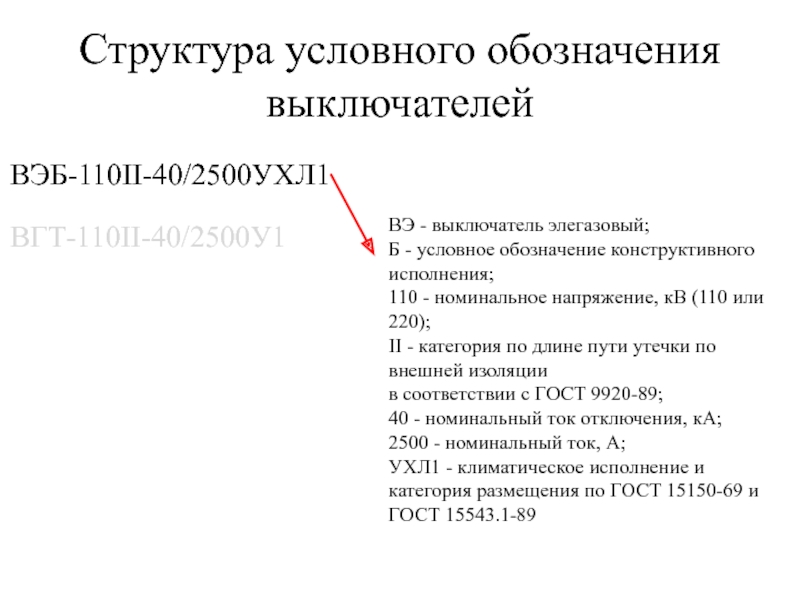

Слайд 12Структура условного обозначения выключателей
ВЭБ-110II-40/2500УХЛ1
ВГТ-110II-40/2500У1
ВЭ - выключатель элегазовый;
Б - условное обозначение
конструктивного исполнения;
110 - номинальное напряжение, кВ (110 или 220);
II -
категория по длине пути утечки по внешней изоляции
в соответствии с ГОСТ 9920-89;
40 - номинальный ток отключения, кА;
2500 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89
Слайд 13Структура условного обозначения выключателей
ВЭБ-110II-40/2500УХЛ1
ВГТ-110II-40/2500У1
ВГ - выключатель элегазовый;
Т - условное обозначение
конструктивного исполнения;
110 - номинальное напряжение, кВ (110 или 220);
II -
категория по длине пути утечки по внешней изоляции в соответствии с ГОСТ 9920-89;
40 - номинальный ток отключения, кА;
2500 - номинальный ток, А;
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89

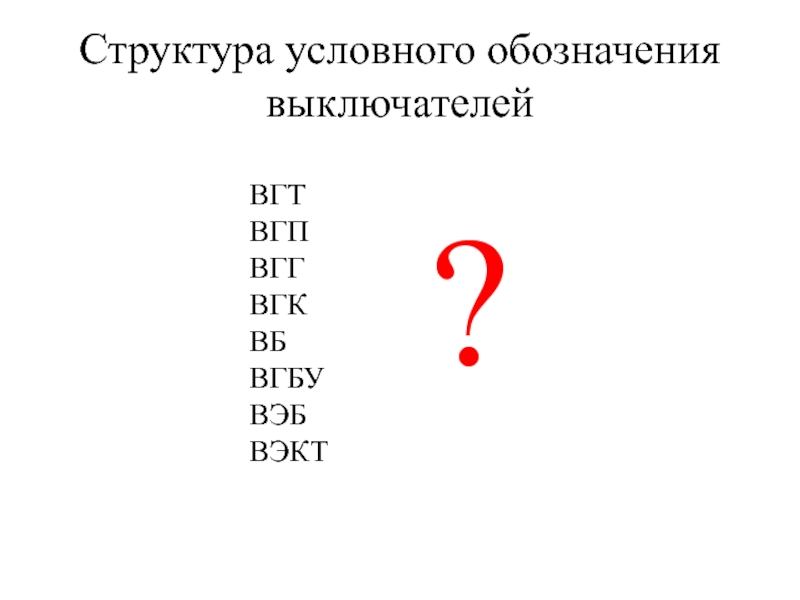

Слайд 14Структура условного обозначения выключателей
ВГТ
ВГП
ВГГ
ВГК
ВБ
ВГБУ
ВЭБ
ВЭКТ
?
Слайд 16Элегазовые выключатели
Гексафторид серы (SF6) или элегаз является отличным газообразным диэлектриком
для высоковольтных устройств.
Преимущества элегазового оборудования:
Уменьшение размера;
Уменьшение веса;
Надежность эксплуатации;
Упрощенная конструкция;
Простота
установки;
Простота обслуживания.
Недостатки элегазового оборудования:
Необходимость специальных устройств для наполнения, перекачки и очистки элегаза;
Относительно высокая стоимость газа.

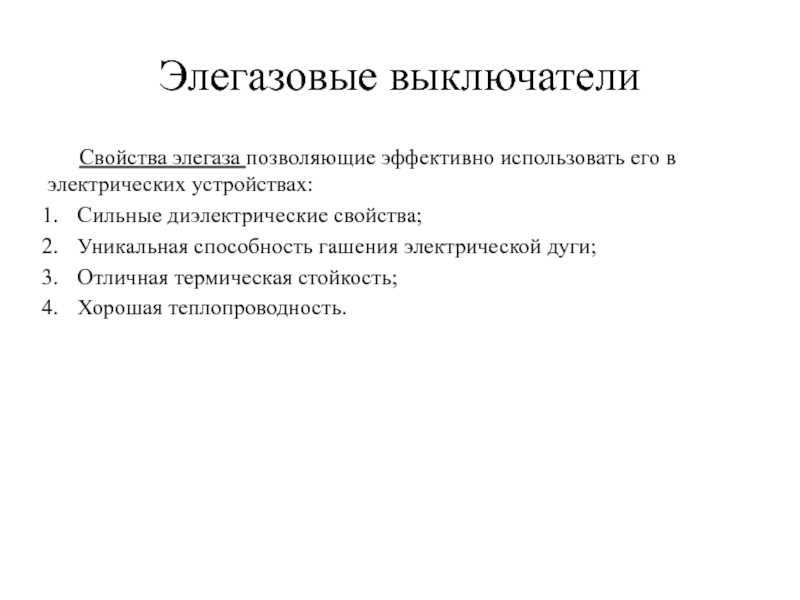

Слайд 17Элегазовые выключатели
Свойства элегаза позволяющие эффективно использовать его в электрических устройствах:
Сильные
диэлектрические свойства;
Уникальная способность гашения электрической дуги;
Отличная термическая стойкость;
Хорошая теплопроводность.
Слайд 18Конструкция элегазового выключателя
Выключатель ВБГУ-110-40/2000У1
Выключатель ВБГУ-110-40/2000У1
разрез
Слайд 19Разрез элегазового выключателя
1 - ввод
1

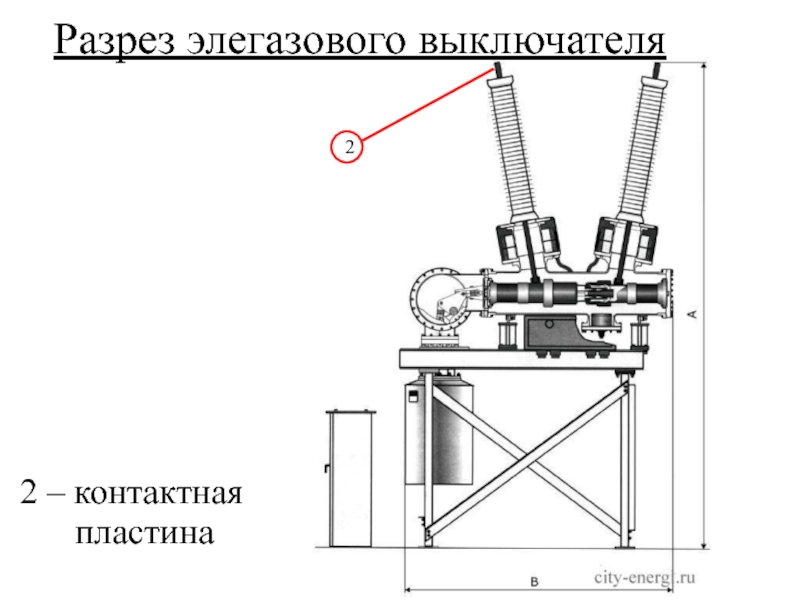

Слайд 20Разрез элегазового выключателя
2 – контактная пластина
2
Слайд 21Разрез элегазового выключателя
3 – блок трансфорамтора тока
3

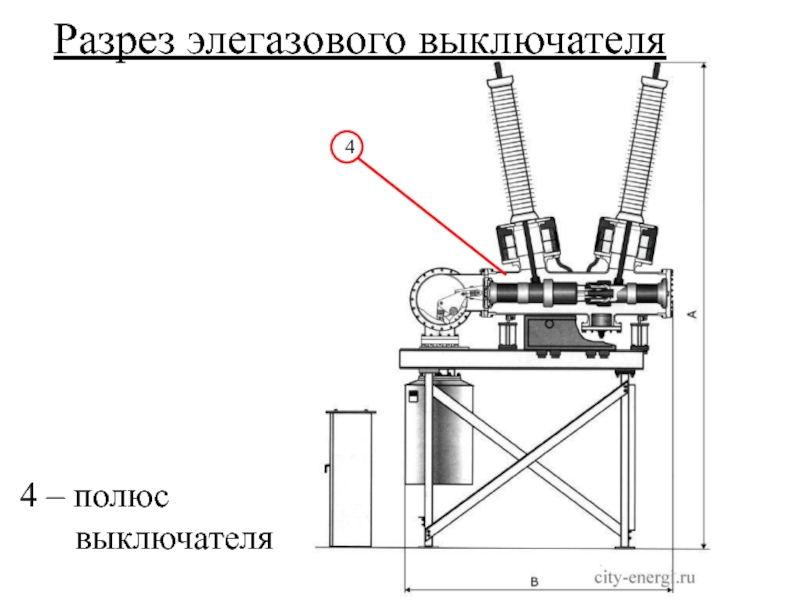

Слайд 22Разрез элегазового выключателя
4 – полюс выключателя
4

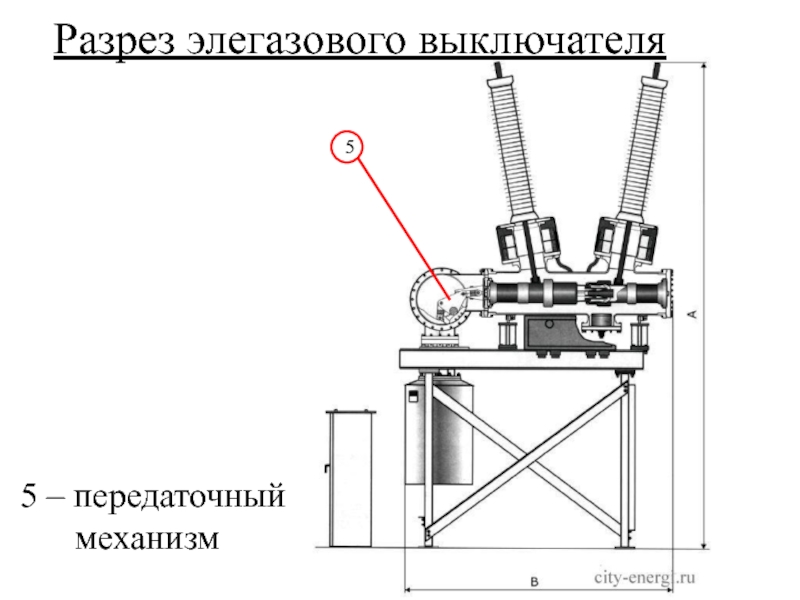

Слайд 23Разрез элегазового выключателя
5 – передаточный механизм
5
Слайд 24Разрез элегазового выключателя
6 – фильтр
6
Слайд 25Разрез элегазового выключателя
7 – разъем для заполнения выключателя элегазом
7
Слайд 26Разрез элегазового выключателя
8 – гидропривод
8
Слайд 27Разрез элегазового выключателя
9 – указатель положения
9
Слайд 28Разрез элегазового выключателя
10 – шкаф клеммных сборок
10

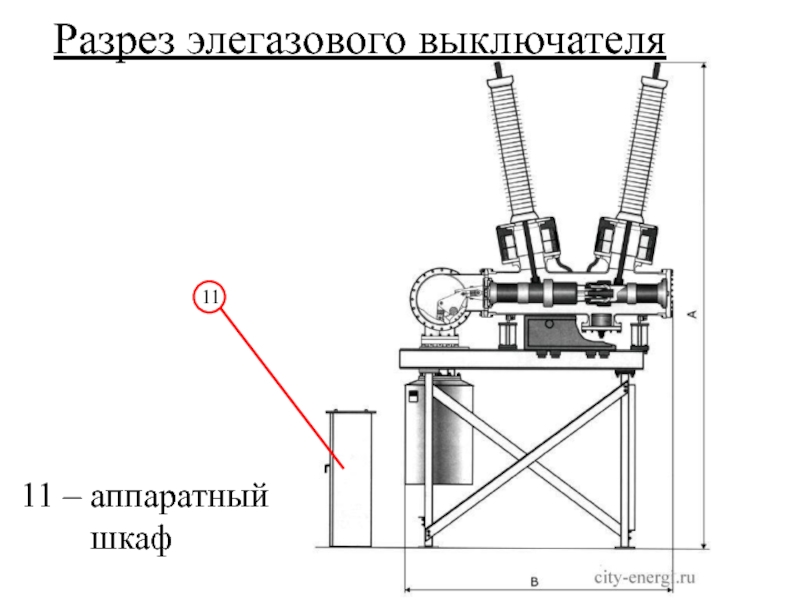

Слайд 29Разрез элегазового выключателя
11 – аппаратный шкаф
11
Слайд 30Разрез элегазового выключателя
12 – рама
12

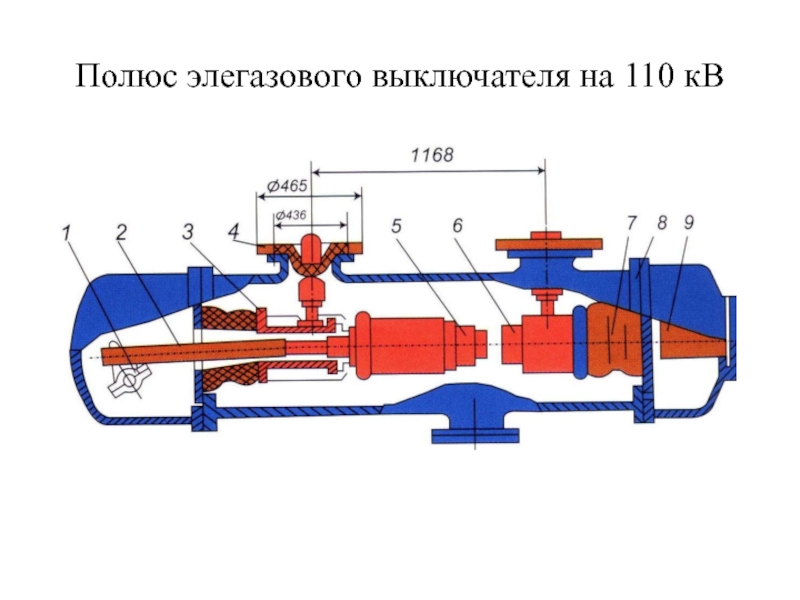

Слайд 31Полюс элегазового выключателя на 110 кВ
Слайд 32Полюс элегазового выключателя на 110 кВ
1- Вал
Слайд 33Полюс элегазового выключателя на 110 кВ
2- Тяга изоляционная

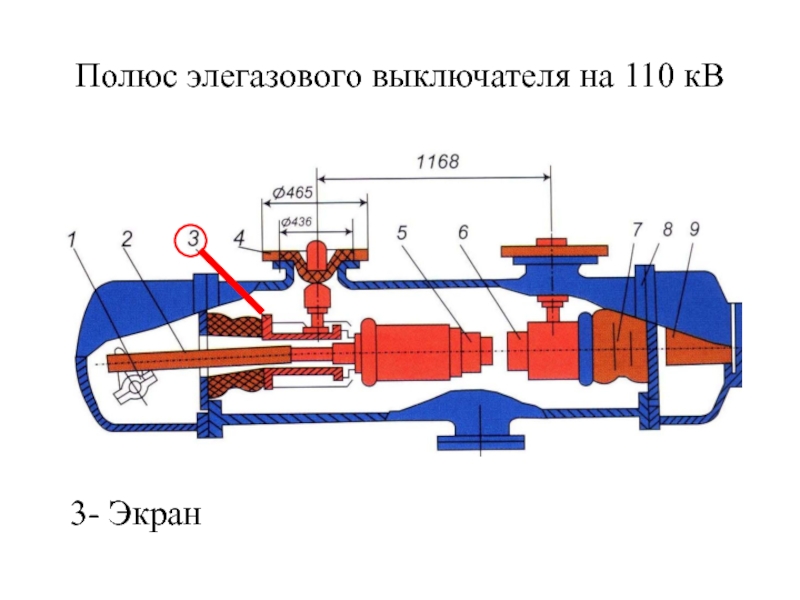

Слайд 34Полюс элегазового выключателя на 110 кВ
3- Экран
Слайд 35Полюс элегазового выключателя на 110 кВ
4- Изолятор дисковый

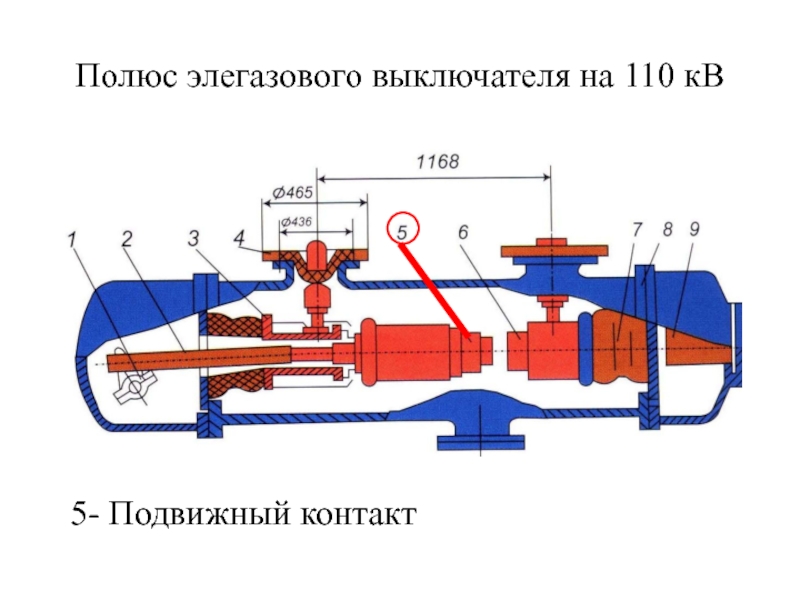

Слайд 36Полюс элегазового выключателя на 110 кВ
5- Подвижный контакт
Слайд 37Полюс элегазового выключателя на 110 кВ
6- Неподвижный контакт
Слайд 38Полюс элегазового выключателя на 110 кВ
7- Изолятор опорный

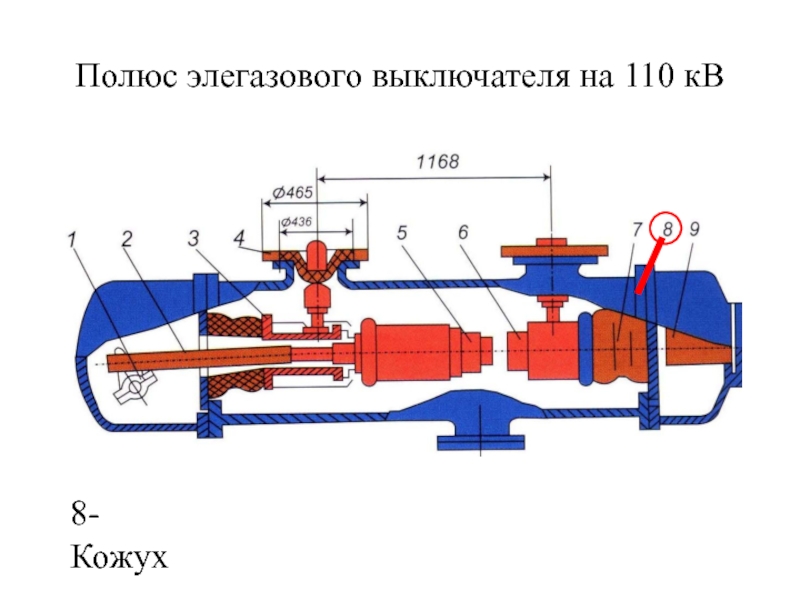

Слайд 39Полюс элегазового выключателя на 110 кВ
8- Кожух
Слайд 40Полюс элегазового выключателя на 110 кВ
9- Фильтр-поглотитель
Слайд 41
Выключатели элегазовые видеоролик

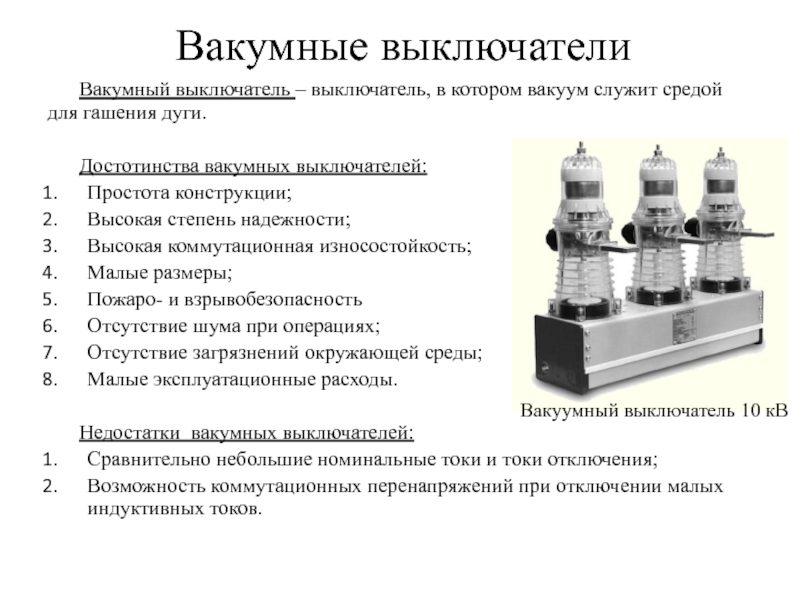

Слайд 43Вакумные выключатели
Вакумный выключатель – выключатель, в котором вакуум служит средой
для гашения дуги.
Достотинства вакумных выключателей:
Простота конструкции;
Высокая степень надежности;
Высокая коммутационная износостойкость;
Малые
размеры;
Пожаро- и взрывобезопасность
Отсутствие шума при операциях;
Отсутствие загрязнений окружающей среды;
Малые эксплуатационные расходы.
Недостатки вакумных выключателей:
Сравнительно небольшие номинальные токи и токи отключения;
Возможность коммутационных перенапряжений при отключении малых индуктивных токов.
Вакуумный выключатель 10 кВ
Слайд 44Конструкция вакуумных выключателей
Вакуумный выключатель В/TEL-10-12.5/1000 У2
1
1 - контактные выводы
2 -
полюса выключателя
3 - корпус привода
Слайд 45Конструкция вакуумных выключателей
Вакуумный выключатель В/TEL-10-12.5/1000 У2
2
1 - контактные выводы
2 -
полюса выключателя
3 - корпус привода

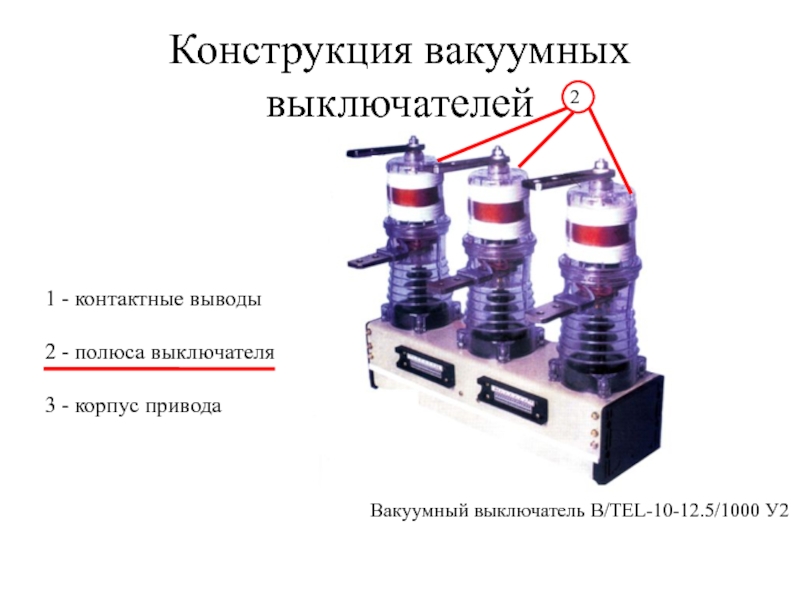

Слайд 46Конструкция вакуумных выключателей
Вакуумный выключатель В/TEL-10-12.5/1000 У2
2
1 - контактные выводы
2 -
полюса выключателя
3 - корпус привода
Слайд 47Вакуумные выключатели
ВБЭ-110
ВБУ-35-1600/20
Слайд 49Воздушные выключатели
В воздушных выключателях гашение дуги происходит сжатым воздухом, а
изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими
твердыми изолирующими материалами.
Конструктивные схемы воздушных выключателей различны и зависят от:
Номинального напряжения;
Способа создания изоляционного промежутка между контактами в отключенном положении;
Способа подачи сжатого воздуха в дугогасительные устройства.

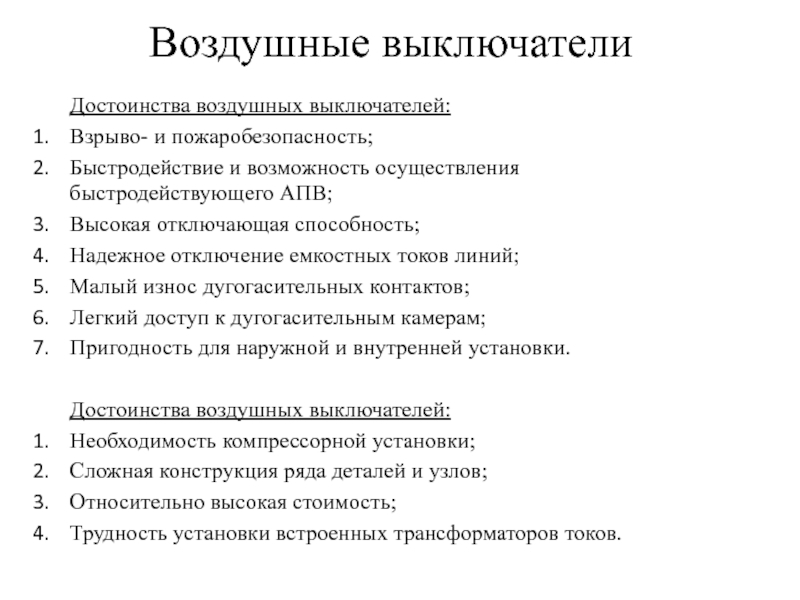

Слайд 50Воздушные выключатели
Достоинства воздушных выключателей:
Взрыво- и пожаробезопасность;
Быстродействие и возможность осуществления
быстродействующего АПВ;
Высокая отключающая способность;
Надежное отключение емкостных токов линий;
Малый износ дугогасительных
контактов;
Легкий доступ к дугогасительным камерам;
Пригодность для наружной и внутренней установки.
Достоинства воздушных выключателей:
Необходимость компрессорной установки;
Сложная конструкция ряда деталей и узлов;
Относительно высокая стоимость;
Трудность установки встроенных трансформаторов токов.

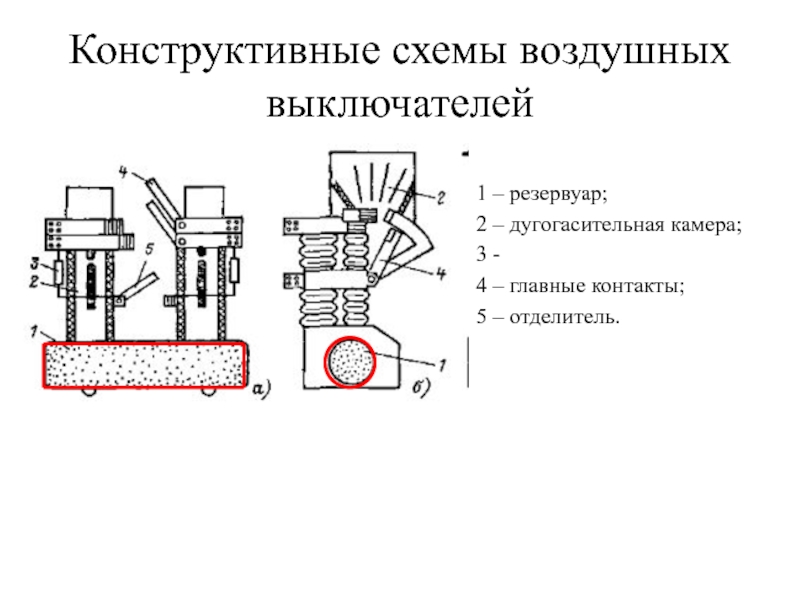

Слайд 51Конструктивные схемы воздушных выключателей
Слайд 52Конструктивные схемы воздушных выключателей
1 – резервуар;
2 – дугогасительная камера;
3 -
4 – главные контакты;
5 – отделитель.
Слайд 53Конструктивные схемы воздушных выключателей
1 – резервуар;
2 – дугогасительная камера;
3 -
4 – главные контакты;
5 – отделитель.
Слайд 54Конструктивные схемы воздушных выключателей
1 – резервуар;
2 – дугогасительная камера;
3 -
4 – главные контакты;
5 – отделитель.
Слайд 55Конструктивные схемы воздушных выключателей
1 – резервуар;
2 – дугогасительная камера;
3 -
4 – главные контакты;
5 – отделитель.
Слайд 56Конструктивные схемы воздушных выключателей
1 – резервуар;
2 – дугогасительная камера;
3 -
4 – главные контакты;
5 – отделитель.
Выключатели выполненные по такой конструктивной
схеме, изготавливаются для внутренней установки на напряжение до 35 кВ.
Слайд 57Конструктивные схемы воздушных выключателей
1 –резервуар;
2 – дугогасительная камера;
3 – сопротивление;
5
– отделитель;
Один разрыв на фазу
Два разрыва на фазу
Чем выше номинальное
напряжение и чем больше отключаемая мощность тем больше разрывов необходимо иметь в дугогасаительной камере и в отделителе.
Слайд 58Конструктивные схемы воздушных выключателей
1 –резервуар;
2 – дугогасительная камера;
4 – главный
контакт;
Количество дугогасительных камер зависит от напряжения: 110 кВ – одна,
220, 330 – две; 500 кв – четыре и т.д.
Слайд 60Масляные выключатели
Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений
и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных
или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.
Масляные выключатели делятся на:
Баковые;
Маломасляные.
По принципу действия дугогасительного устройства:
с автодутьем (в которых высокое давление и большая скорость движения газа в зоне дуги создаются за счет выделяющейся в дуге энергии);
с принудительным масляным дутьем (масло к месту разрыва нагнетается с помощью специальных гидравлических механизмов);
с магнитным гашением в масле (дуга под действием магнитного поля перемещается в узкие каналы).

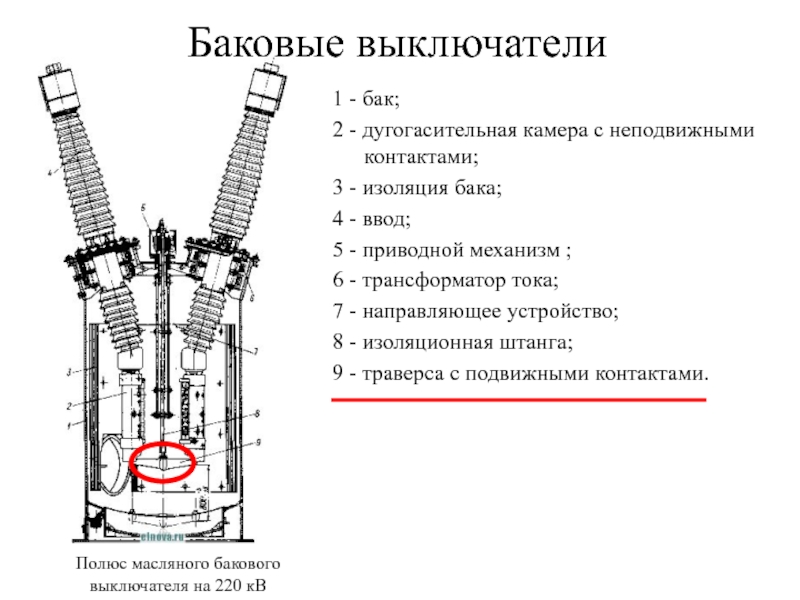

Слайд 61Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 62Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 63Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 64Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 65Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ

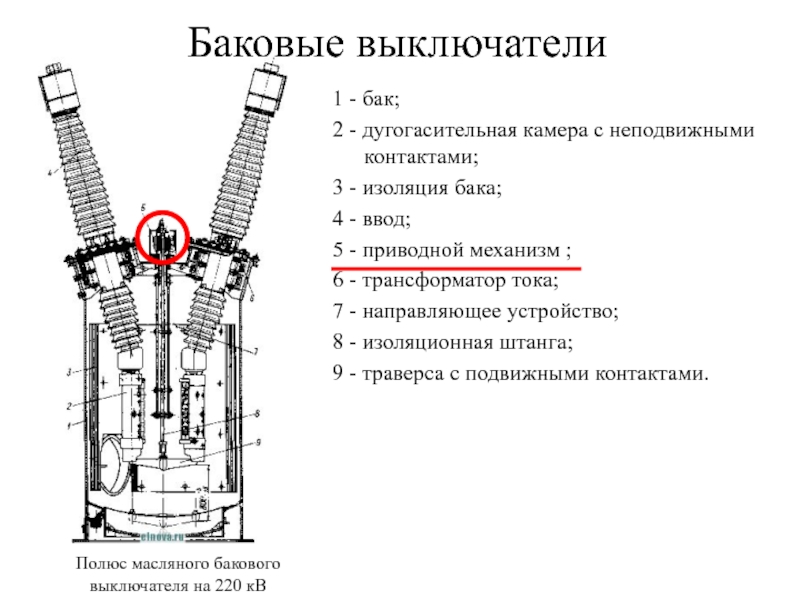

Слайд 66Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 67Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 68Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 69Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ
Слайд 70Баковые выключатели
1 - бак;
2 - дугогасительная камера с неподвижными контактами;
3
- изоляция бака;
4 - ввод;
5 - приводной механизм ;
6
- трансформатор тока;
7 - направляющее устройство;
8 - изоляционная штанга;
9 - траверса с подвижными контактами.
Полюс масляного бакового выключателя на 220 кВ

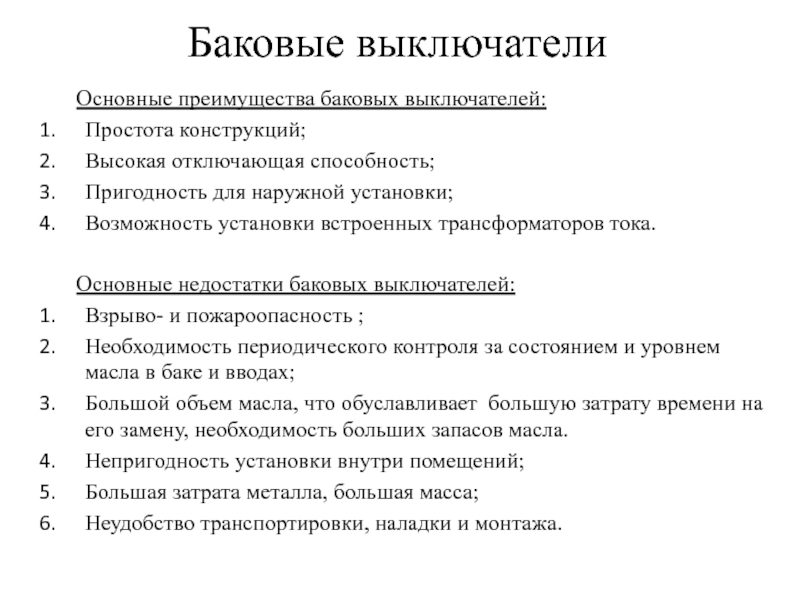

Слайд 71Баковые выключатели
Основные преимущества баковых выключателей:
Простота конструкций;
Высокая отключающая способность;
Пригодность для наружной
установки;
Возможность установки встроенных трансформаторов тока.
Основные недостатки баковых выключателей:
Взрыво- и пожароопасность
;
Необходимость периодического контроля за состоянием и уровнем масла в баке и вводах;
Большой объем масла, что обуславливает большую затрату времени на его замену, необходимость больших запасов масла.
Непригодность установки внутри помещений;
Большая затрата металла, большая масса;
Неудобство транспортировки, наладки и монтажа.

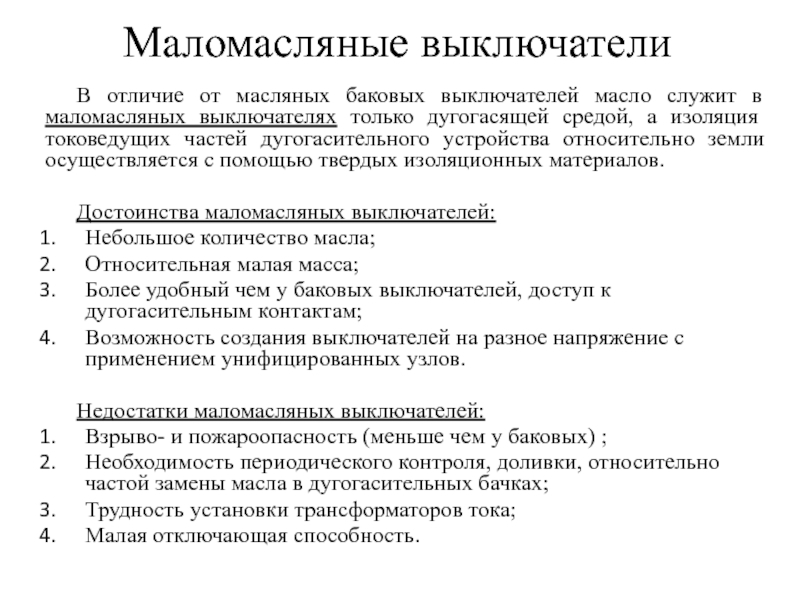

Слайд 72Маломасляные выключатели
В отличие от масляных баковых выключателей масло служит в
маломасляных выключателях только дугогасящей средой, а изоляция токоведущих частей дугогасительного
устройства относительно земли осуществляется с помощью твердых изоляционных материалов.
Достоинства маломасляных выключателей:
Небольшое количество масла;
Относительная малая масса;
Более удобный чем у баковых выключателей, доступ к дугогасительным контактам;
Возможность создания выключателей на разное напряжение с применением унифицированных узлов.
Недостатки маломасляных выключателей:
Взрыво- и пожароопасность (меньше чем у баковых) ;
Необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках;
Трудность установки трансформаторов тока;
Малая отключающая способность.
Слайд 73Конструктивные схемы маломасляных выключателей
Слайд 74Конструктивные схемы маломасляных выключателей
Колонковый маломасляный выключатель
Выключатель ВМГ - 10
Слайд 75Конструктивные схемы маломасляных выключателей
Колонковый маломасляный выключатель
Выключатель ВМП - 10
Колонковый маломасляный
выключатель
Слайд 76Конструктивные схемы маломасляных выключателей
Колонковый маломасляный выключатель
Выключатель МГГ - 10
Слайд 77Конструктивные схемы маломасляных выключателей
Колонковый маломасляный выключатель
Выключатель ВК - 10
Слайд 78Конструктивные схемы маломаслянных выключателей
Колонковый маломасляный выключатель
Слайд 80Электромагнитные выключатели
Электромагнитные выключатели для гашения дуги не требуют ни масла,
ни сжатого воздуха, что является большим их преимуществом перед другими
типами выключателей.
Достоинства электромагнитных выключателей:
Полная взрыво- и пожаробезопасность;
Малый износ дугогасительных контактов;
Пригодность для работы в условиях частых включений и отключений;
Относительно высокая отключающая способность.
Недостатки электромагнитных выключателей:
Сложность конструкции дугогасительной камеры с системой магнитного дутья;
Ограниченный верхний предел номинального напряжения (до 20 кВ);
Ограниченная пригодность для наружной установки.

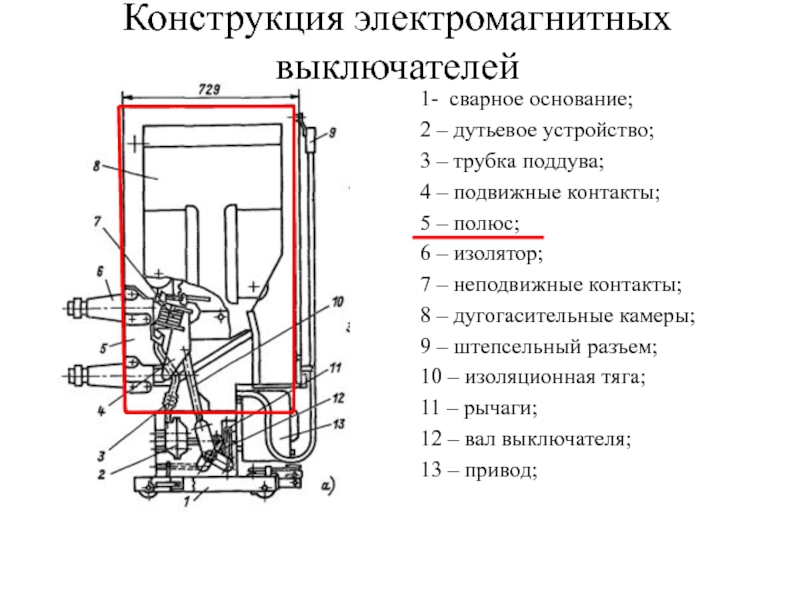

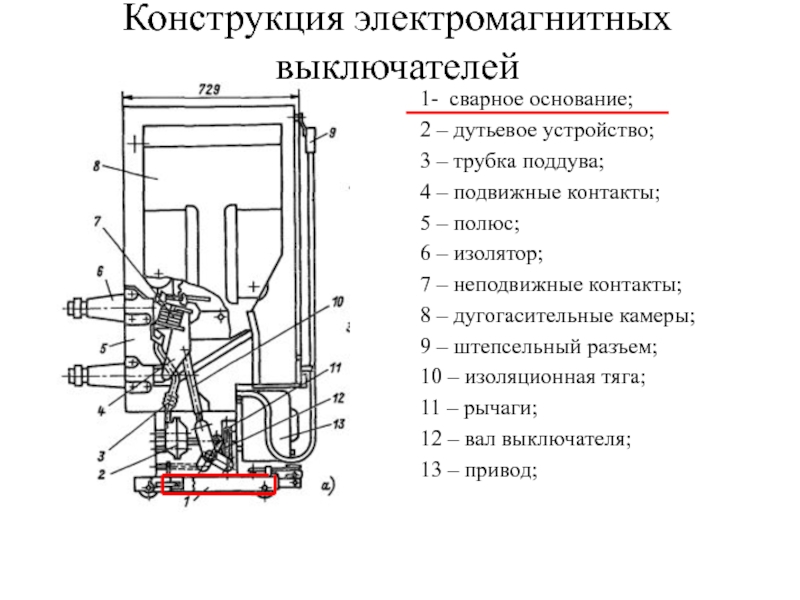

Слайд 81Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 82Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 83Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 84Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 85Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 86Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 87Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 88Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – полюс;
6 – изолятор;
7 – неподвижные
контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;

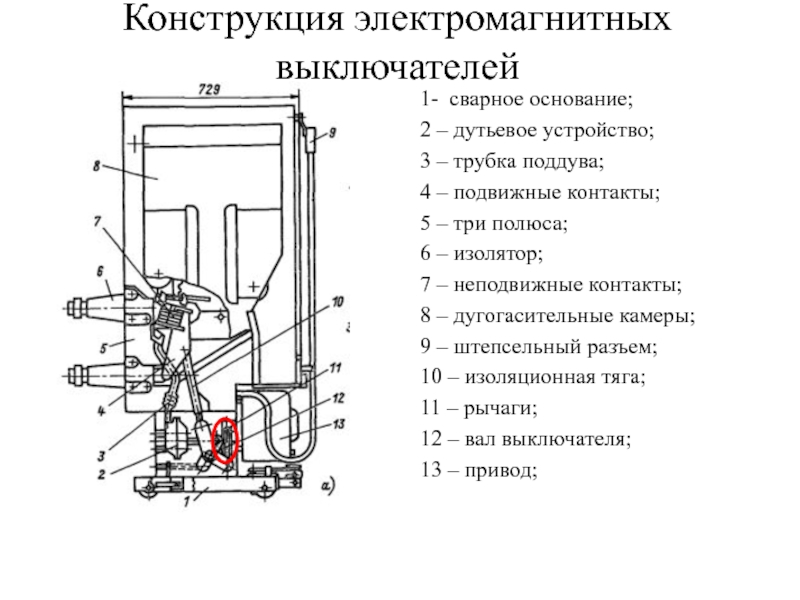

Слайд 89Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 90Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 91Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 92Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 93Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 94Конструкция электромагнитных выключателей
1- сварное основание;
2 – дутьевое устройство;
3 – трубка
поддува;
4 – подвижные контакты;
5 – три полюса;
6 – изолятор;
7 –
неподвижные контакты;
8 – дугогасительные камеры;
9 – штепсельный разъем;
10 – изоляционная тяга;
11 – рычаги;
12 – вал выключателя;
13 – привод;
Слайд 95Заключение
Выключатель – это коммутационный аппарат, предназначенный для включения и отключения
тока.
Выключатели подразделяют по следующим основным признакам:
по роду установки для работы;
по
принципу устройства;
по размещению дугогасительного устройства.
По роду установки для работы
в помещениях;
на открытом воздухе;
в металлических оболочках КРУ установленных в помещениях и на открытом воздухе.
По принципу устройства
газовые – элегазовые, с другими газами или газовыми смесями;
вакумные;
воздушные;
маслянные;
электромагнитные.
