Работа электрического тока на участке цепи определяется формулойДля замкнутой цепи закон Ома имеет видгде Е – э.д.с. генератора,R – внешнее сопротивление,r – внутреннее сопротивление генератора.Полная мощность, выделяемая в цепиРабота и мощность
Слайды и текст этой презентации
Слайд 1Задача 1
Задача 4
Задача 2
Задача 3
Задача 5
Задача 6
Задача 7
Задача 9
Задача 8
Работа
и мощность электрического тока
Слайд 2Работа электрического тока на участке цепи определяется формулой
Для замкнутой цепи
закон Ома имеет вид
где Е – э.д.с. генератора,
R – внешнее
сопротивление,r – внутреннее сопротивление генератора.
Полная мощность, выделяемая в цепи
Работа и мощность электрического тока
Слайд 3Имеются три 110-вольтовых электрических лампочки, мощности которых равны Р1=Р2=40 Вт
и Р3=80 Вт. Как надо включить эти лампочки, чтобы они
давали нормальный накал при напряжении сети U=220 В? Начертить схему. Найти токи I1, I2, I3, текущие через эти лампочки, при нормальном накале.Задача 1
Слайд 4Задача 1
Дано:
Решение:
Р1=Р2=40 Вт
Р3=80 Вт
U0=220 B
U=110 B
I1, I2, I3 –
?
Р3=2Р2,
Rэкв=R3
IR3+Irэкв=U0.
I=const
2U=U0
напряжение на лампочках
для нормального накала нити
лампочки с предложенными эксплуатационными условиями токи на лампочках Л1, Л2, Л3 соответственно равны I1=I2=0,365 A, I3=0,73 A. Ответ:
E
Л3
Л1
Л2
Слайд 5В лаборатории, удаленной от генератора на расстояние l = 100
м, включили электрический нагревательный прибор, потребляющий ток I=10 A. На
сколько понизилось напряжение U на зажимах электрической лампочки, горящей в этой лаборатории, если сечение медных проводящих проводов S=5 мм2?Задача 2
Слайд 6Задача 2
Дано:
Решение:
l=100 м
I=10A
S=5 мм2
(1)
U – ?
I1=I2=I,
(2)
I1
I2
Rэкв.пр
U0
(3)
I1
U0
l
IH
Rэкв.пр
+
-
напряжение на зажимах лампочки понизится на U=6,8 В
Ответ:

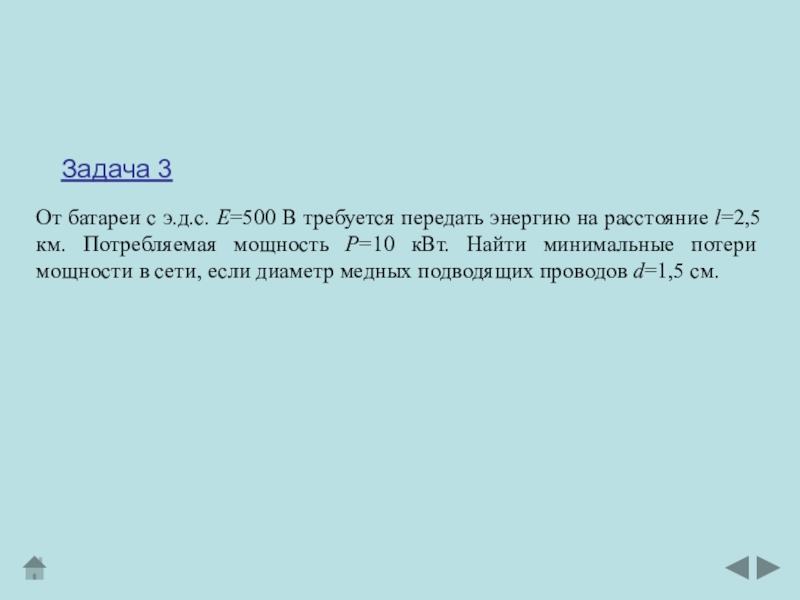

Слайд 7От батареи с э.д.с. Е=500 В требуется передать энергию на
расстояние l=2,5 км. Потребляемая мощность Р=10 кВт. Найти минимальные потери
мощности в сети, если диаметр медных подводящих проводов d=1,5 см.Задача 3

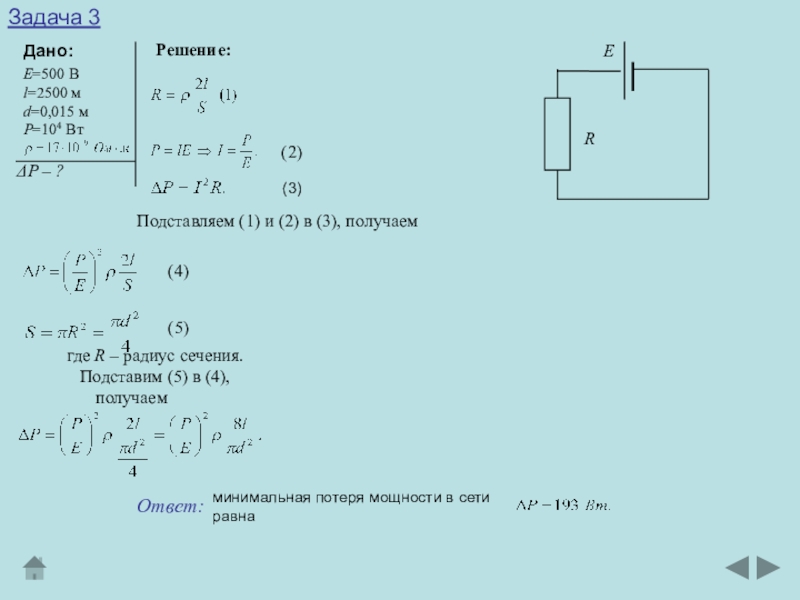

Слайд 8Задача 3
Дано:
Решение:
Е=500 В
l=2500 м
d=0,015 м
Р=104 Вт
Р – ?
(2)
(3)
Подставляем
(1) и (2) в (3), получаем
(4)
(5)
где R
– радиус сечения.Подставим (5) в (4), получаем
минимальная потеря мощности в сети равна
Ответ:
E
R
Слайд 9Элемент с эдс Е=6В дает максимальный ток I=3А. Найти наибольшее
количество теплоты, которое может быть выделено на внешнем сопротивлении в
единицу времени.Задача 4
Слайд 10Задача 4
Дано:
Решение:
Е=6 В
I=3 А
- з-н Ома для полной цепи
(1)
(2)
P(I) = P= I(E-Ir)=IE - I2r
(4)P(I) = E-2Ir =0
(5)
P=IU (3)
E-2Ir
наибольшее количество теплоты, которое может быть выделено на внешнем сопротивлении в единицу времени, составляет
Дж/с.
Ответ:
I
R
Слайд 11На рисунке дана зависимость полезной мощности Р от тока I
цепи. По данным этой кривой найти внутреннее сопротивление r и
эдс Е элемента. Построить график зависимости от тока I в цепи кпд элемента и падение потенциала U во внешней цепи.Задача 5
Слайд 12Задача 5
Дано:
Решение:
Imax=5 A
Pmax=5 Вт
r, E, (I), U(I)-?
(1)
P(I) = E-2Ir
=0
E = 2Ir
(2)
(3)
Из графика видно, что Pmax=5 Вт,
а сила тока при этом
Imax = 5 A. Подставим эти значения в (2) и (3) (5)
;
;
(4)
U = E - Ir
(6)
I,А
P,Вт
1
2
3
4
5
2
4
6
8
1
10
I,А
U,B
P1 = UI и P = EI
1
I,А
1
0
Из графика видно, что при R=0
наступает короткое замыкание
1) при разомкнутой цепи (I=0) U=E
2) при токе в I=10 А падение потенциала U во внешней цепи равно U=0 В.
напряжения равны соответственно U1=0 В, U2=1 В, КПД источника соответственно равны 1=0%, 2=50%.
Ответ:
Слайд 13ЭДС батареи Е=120 В, сопротивление R3=30 Ом, R2=60 Ом. Амперметр
показывает ток I = 2 A. Найти мощность Р, выделяющуюся
в сопротивлении R1.Задача 6
Слайд 14Задача 6
Дано:
Решение:
Е=120 В
R3=30 Ом
R2=60 Ом
I=2 А
Р = ?
P=UI
U3=R3I
(1)
I1 +I2 = I
(2)
U12=E-U3
U12=E-R3I
(3)
U1= U2= U12
(4)
U1=R1I1
(5)
(6)
U2=R2I2
(7)
R2
R1
R3
A
E
I
мощность, выделяемая в сопротивлении R1, составляет Р=60 Вт.
Ответ:
Слайд 15Задача 7
Две электрические лампочки с сопротивлениями R1=360 Ом и R2=240
Ом включены в сеть параллельно. Какая из лампочек потребляет большую
мощность и во сколько раз?
Слайд 16Задача 7
Дано:
Решение:
R1=360 Ом
R2=240 Ом
- ?
U1 = U2
= U
(1)
(2)
Найдем отношение
, разделив почленно формулу
(1) и (2). Получаем В 1,5 раза большую мощность потребляет лампочка с меньшим сопротивлением.
Ответ:
Слайд 17Какую мощность Р потребляет нагреватель электрического чайника, если объем V
= 1л воды закипает через время = 5 мин?
Каково сопротивление R нагревателя, если напряжение в сети U = 120 В? Начальная температура воды t0=13,50C.Задача 8

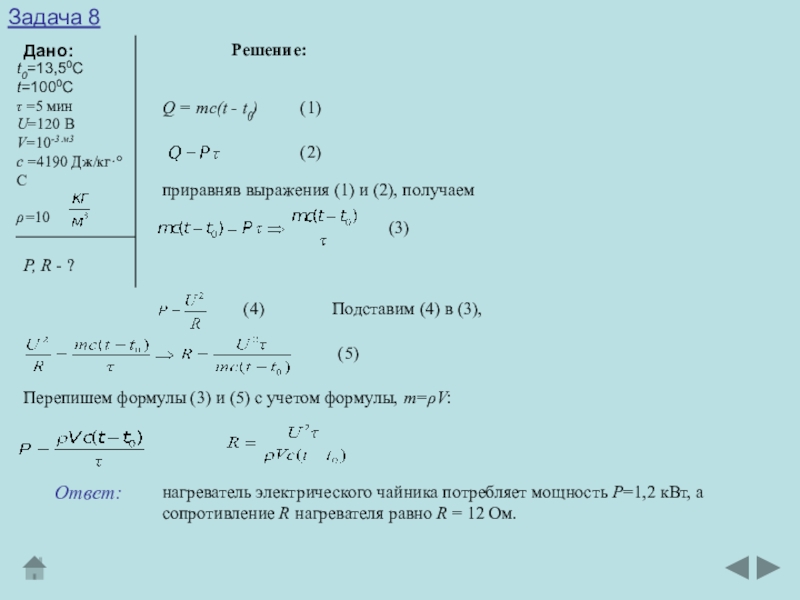

Слайд 18Задача 8
Дано:
Решение:
t0=13,50C
t=1000C
=5 мин
U=120 В
V=10-3 м3
с =4190 Дж/кг·°С
=10
P, R
- ?
Q = mc(t - t0)
(1)
(2)
(3)
(4)
(5)
нагреватель электрического чайника потребляет мощность Р=1,2 кВт, а сопротивление R нагревателя равно R = 12 Ом.
Ответ:
приравняв выражения (1) и (2), получаем
Подставим (4) в (3),
Перепишем формулы (3) и (5) с учетом формулы, m=V:

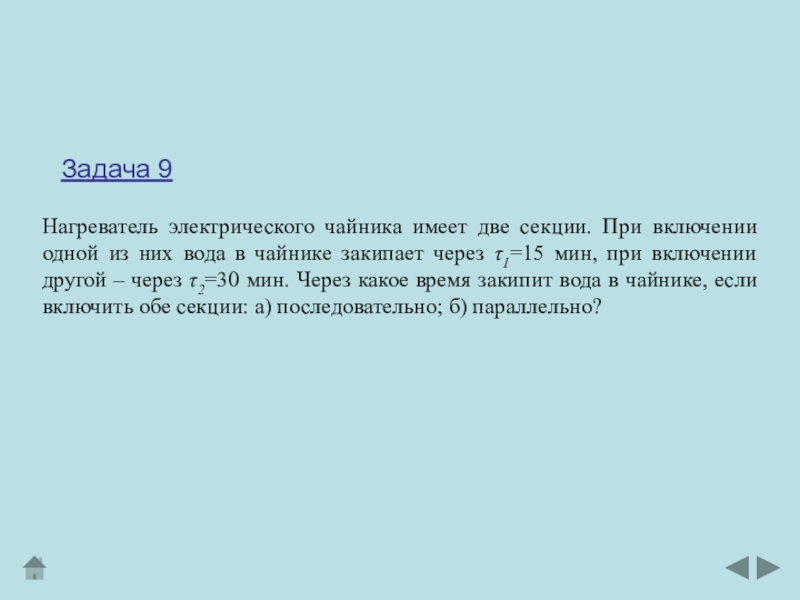

Слайд 19Задача 9
Нагреватель электрического чайника имеет две секции. При включении одной
из них вода в чайнике закипает через 1=15 мин, при
включении другой – через 2=30 мин. Через какое время закипит вода в чайнике, если включить обе секции: а) последовательно; б) параллельно?

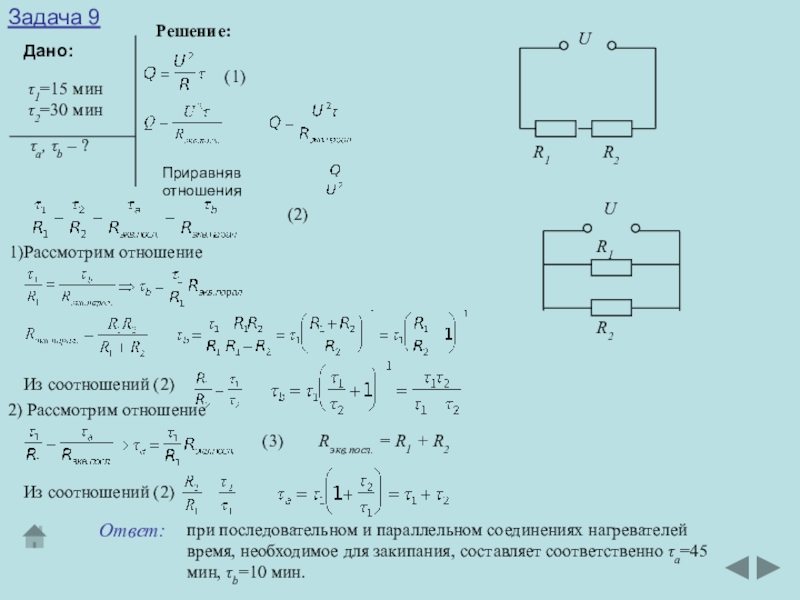

Слайд 20Задача 9
Дано:
Решение:
1=15 мин
2=30 мин
а, b – ?
(1)
Приравняв
отношения
(2)
Из соотношений (2)
2) Рассмотрим отношение
Рассмотрим отношение
Из соотношений
(2) (3)
Rэкв.посл. = R1 + R2
при последовательном и параллельном соединениях нагревателей время, необходимое для закипания, составляет соответственно а=45 мин, b=10 мин.
Ответ:
U
R1
R2
R1
R2
U
