запорные устройства.ppt

устьевом оборудовании и трубопроводах

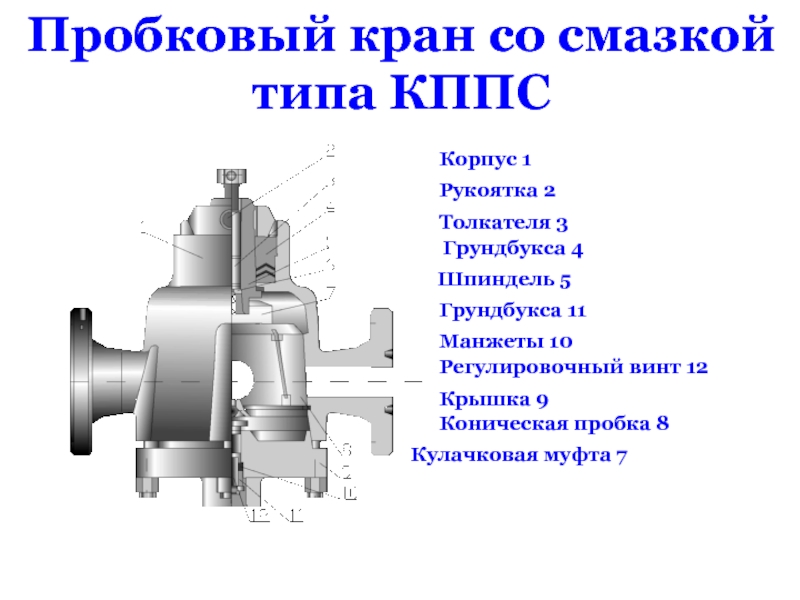

Запорные устройства

Крышка 9
Регулировочный винт 12
Манжеты 10
Грундбукса 11

Шпиндель 5

Кулачковая муфта 7

Грундбукса 4

Рукоятка 2

Толкателя 3

трубопроводах с давлением до 4 МПа.



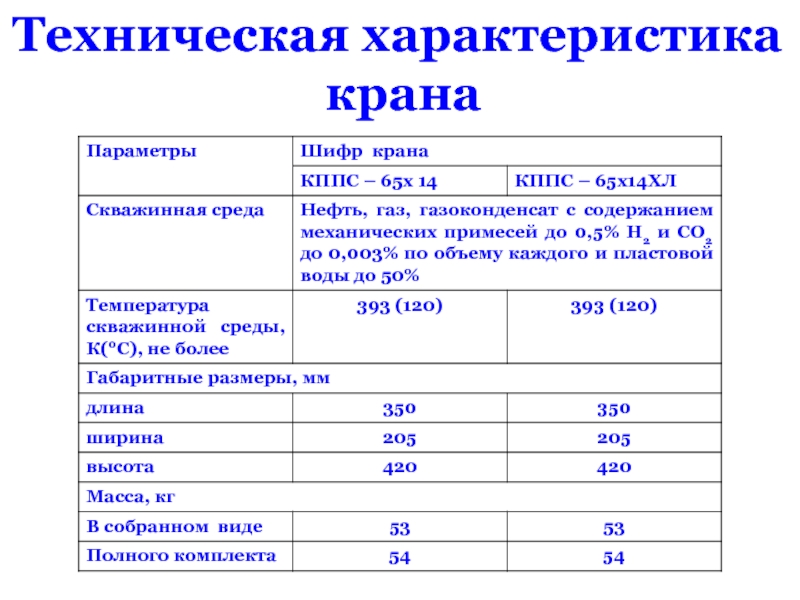

Функциональное назначение кранов:
проходного – перекрытие

потока рабочей среды;
трехходового – для распределения потока рабочей среды.

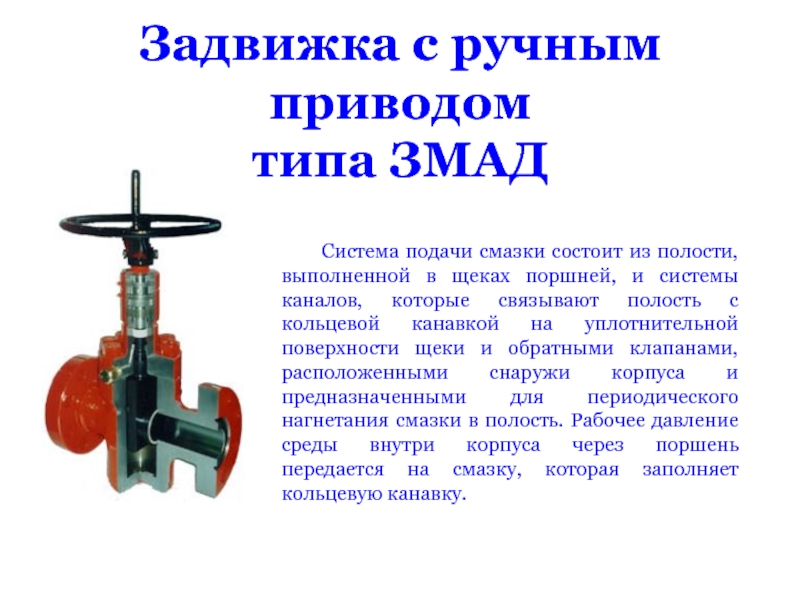

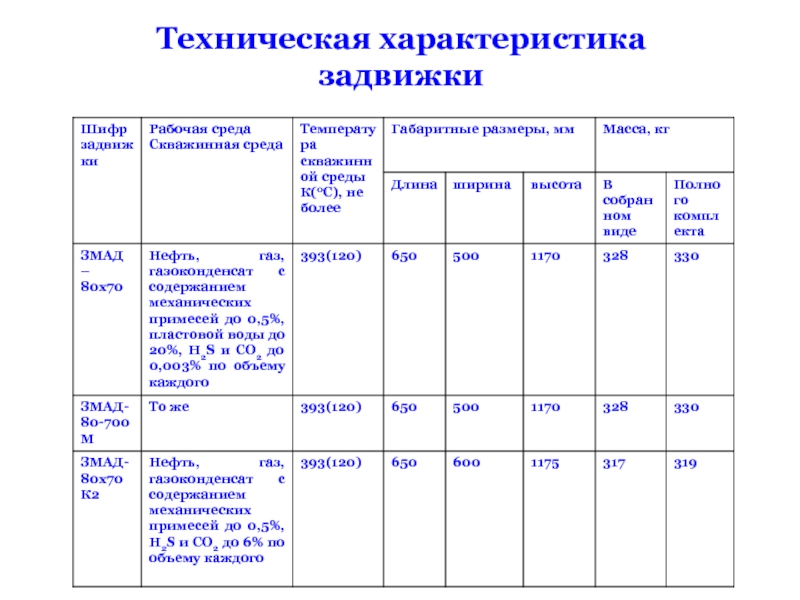

из полости, выполненной в щеках поршней, и системы каналов, которые

связывают полость с кольцевой канавкой на уплотнительной поверхности щеки и обратными клапанами, расположенными снаружи корпуса и предназначенными для периодического нагнетания смазки в полость. Рабочее давление среды внутри корпуса через поршень передается на смазку, которая заполняет кольцевую канавку.

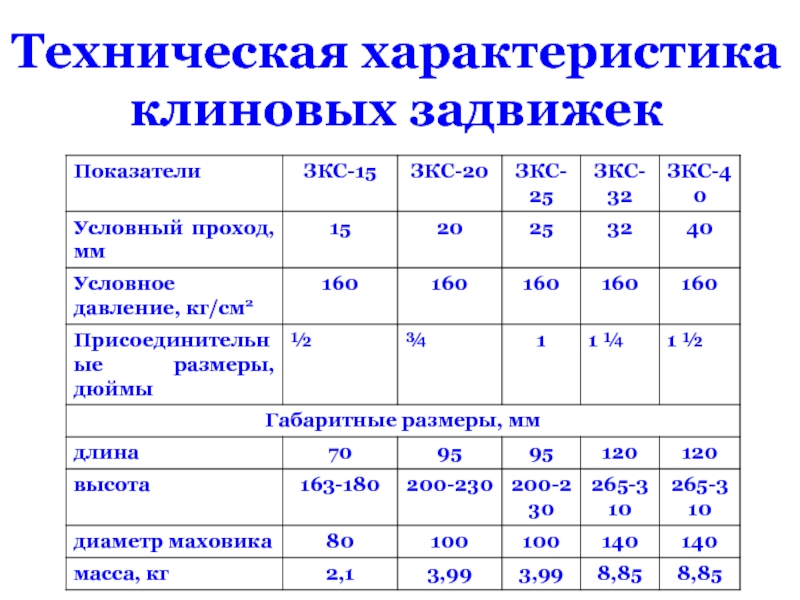

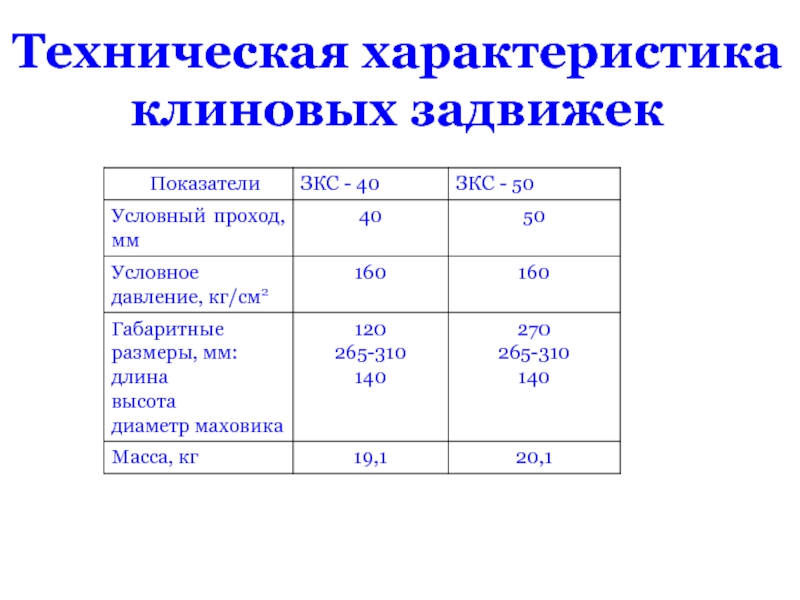

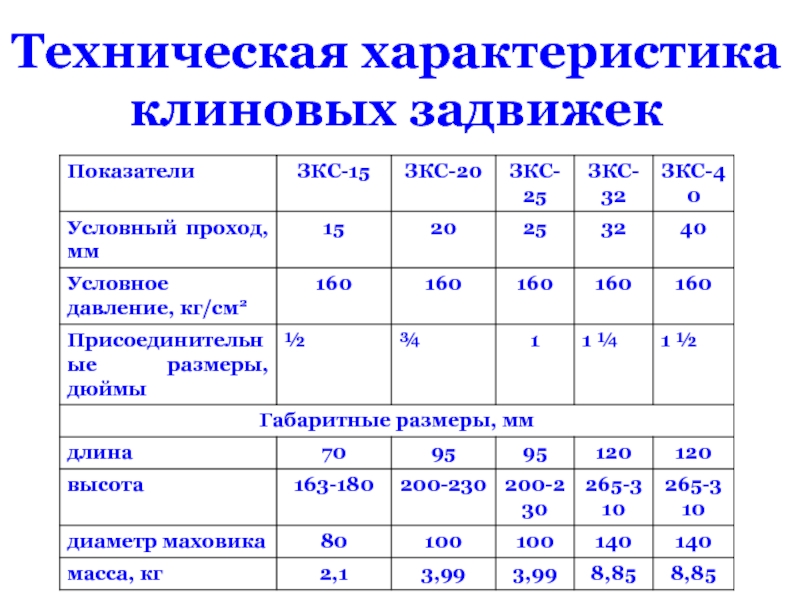

стальная фланцевая (рис.5.) выполнена из легированных и нержавеющих сталей, предназначена

для установки в качестве запорного механизма на трубопроводах с бескислотной жидкой или газообразной средой (водой, паром, маслом, нефтью, нефтепродуктами). В своей конструкции задвижка имеет монолитный клин, выдвижной шпиндель и маховик для управления вручную. Предусмотрено верхнее уплотнение в крышке, позволяющее производить замену сальниковой набивки в процессе работы задвижки. С трубопроводом задвижка присоединяется посредством фланцев.
Закрывать задвижку необходимо поворотом маховика вправо, открывать – поворотом маховика влево.

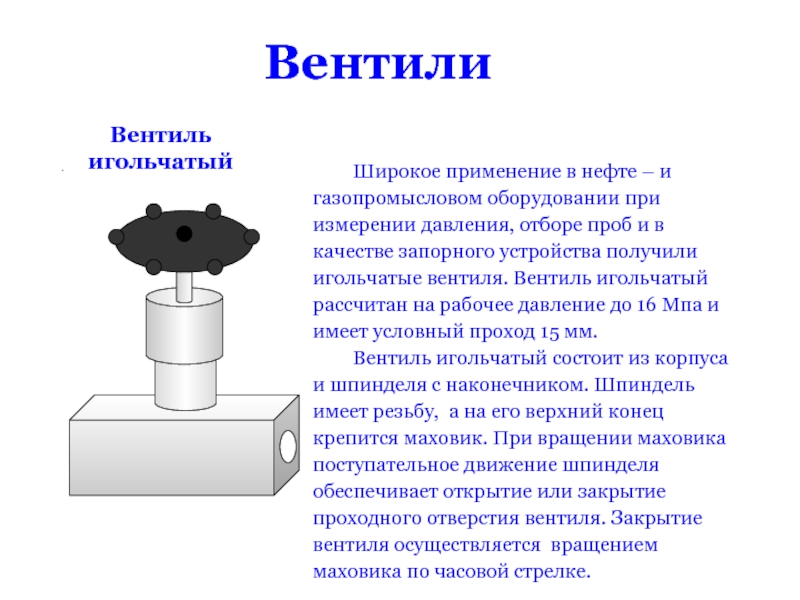

давления, отборе проб и в качестве запорного устройства получили игольчатые

вентиля. Вентиль игольчатый рассчитан на рабочее давление до 16 Мпа и имеет условный проход 15 мм.
Вентиль игольчатый состоит из корпуса и шпинделя с наконечником. Шпиндель имеет резьбу, а на его верхний конец крепится маховик. При вращении маховика поступательное движение шпинделя обеспечивает открытие или закрытие проходного отверстия вентиля. Закрытие вентиля осуществляется вращением маховика по часовой стрелке.

Вентиль игольчатый
