ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ імені С.П. КОРОЛЬОВА ДЕРЖАВНОГО УНІВЕРСИТЕТУ

УНІВЕРСИТЕТУ ТЕЛЕКОМУЕЫКАЦІЙ

КАФЕДРА ЗАГАЛЬНОВІЙСЬКОВИХ ДИСЦИПЛІН




Групова вправа №9
з навчальної

дисципліни ВОГНЕВА ПІДГОТОВКА


Тема: №3 “Розвиток основних зразків озброєння
бойової техніки на сучасному етапі ”
Заняття: №2 “Комплекс озброєння БМП-1”



Житомир, 2013 рік

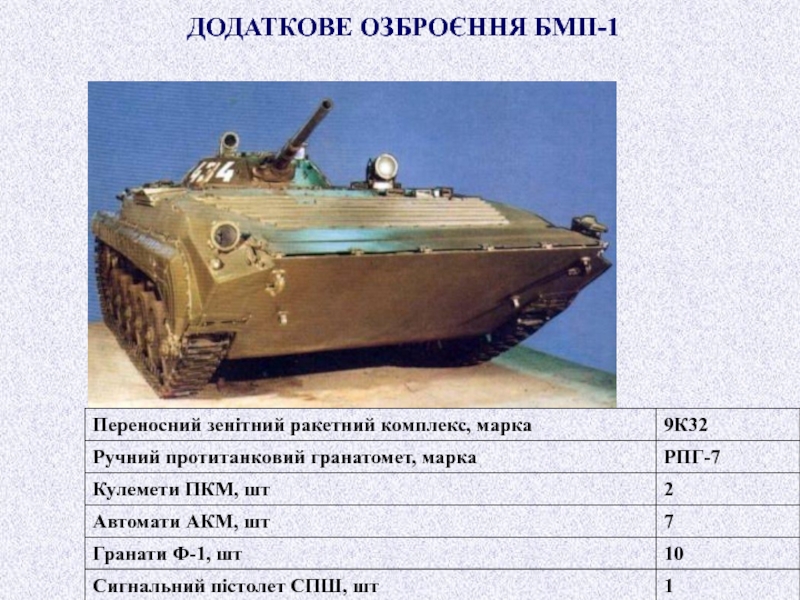

для 7-ми АК-74 (АКМ) та 2-х ПКМ
Місця для кріплення ЗРК

9К32 “Стріла” та РПГ-7 з боєкомплектом
Гранати Ф-1 – 10 шт.
Сигнальний пістолет СПШ з 12 ракетами

Озброєння БМП-1 дозволяє вести боротьбу з танками та іншими броньованими об'єктами, а також для знищення живої сили і ураження вогневих засобів противника, у тому числі тих, що знаходяться в укриттях легкого типу

наступні прибори прицілювання, спостереження та орієнтування:
приціл 1ПН22М1 (з 1974 року

– 1 ПН22М2);
прибор спостереження командира ТКН-3Б;
19 (з 1974 року – 20) приборів спостереження екіпажу і десанту ТНПО-170;
прибори спостереження для механіка-водія вночі ТВНО-2 і для водіння на плаву ТНПО-350
Для орієнтування на машині мається гіронапівкомпас ГПК-59

мм – 230
Збільшення, кратн:
- денної системи – 6;
-

нічної системи – 6,7
Поле зору, град:
- денної системи – 15;
- нічної системи – 6
Дальність бачення вночі – 400 м

Призначений для ведення прицільної стрільби із спареної
установки і ПТКР
Приціл перископічний, комбінований (денний та безпідсвіточний нічний)

Складається з:
корпусу (35),
головки (1),
механізму передачі кутів,
механізмів горизонтальної (30) і вертикальної (42) вивірки, механізму шторки (29),
механізму температурної поправки,
оптичної системи,
електронної апаратури і електрообладнання

– головне дзеркало;
3 – захисні скельця;
4 – дзеркало що

розділяє;
5, 6, 7, 9, 10 – лінзи нічної гілки;
8, 38, 39 – дзеркала;
18 – електронно-оптичний перетворювач;
19, 20 та 22, 23 – призмові обертаючі системи;
24 – перекидне дзеркало;
27, 28, 29, 30, 31, 32, 33, 34 – лінзи окуляру;
35 – лампа підсвітки денної шкали;
36 – лінза;
37 – денна сітка;
40, 41 – лінзи коліматору;
42 – лампа підсвітки нічної шкали;
43 – нічна сітка;
44, 45 – лінзи об’єктиву денної гілки

електронно-оптичний перетворювач;
2 – блок живлення;
3 – призма;
4 –

роздільник;
5 – низько вольтова панель;
6 – високо вольтовий випрямник;
7 – трансформатор;
8 – діафрагма;
9 – штенгель;
10 – третій екран;
11 – третій фотокатод;
12 – другий екран;
13 – анодний стакан;
14 – балон;
15 – другий фотокатод;
16 – перший екран;
17 – електронна лінза;
18 – перший фотокатод

Принцип дії ЕОП – при попаданні променів слабкого світла яке видно на фотокатод (18) першої камери він під дією високої напруги випускає електрони які “бомбардують” люмінофорний пласт екрану Під дією електронів екран випускає промені світла яке видно більшої яскравості, які попадаючи на наступний фотокатод (15) викликають новий потік електронів в другій камері В третій камері ефект посилюється, чим досягається збільшення яскравості зображення

(з ОГ)
Сітка денної гілки 1ПН22М1
Сітка нічної гілки 1ПН22М1(2)

дальності до цілей, а також цілевказівки та коректування вогню
Прибор бінокулярний,

перископічний, комбінований, забезпечує спостереження в денних і нічних умовах

Прибор складається з корпусу (4), головки (1), електронно-оптичного перетворювача , високовольтного блоку живлення який змонтовано в корпусі приладу, блоку окулярів (16), рукояток управління і налобника (18)

Тип – електронно-оптичний, бінокулярний, перископічний комбінований
Перископічність, мм – 200
Збільшення, кратн:
- денної системи – 5;
- нічної системи – 4,2
Поле зору, град:
- денної системи – 10;
- нічної системи – 8
Дальність бачення вночі – 300-400 м

під час водіння машини
вночі
Прибор бінокулярний, перископічний, забезпечує спостереження
в

нічних умовах

Прибор складається з оптичної системи з електронно-оптичним перетворювачем (5), високо вольтового вводу, корпусів (17) і (25), головки (1), екрануючого пристосування та налобника (10)

В комплект прибору входять:
прибор (17) спостереження;
високо вольтів блок живлення (4);
обойма (15) з обігрівачем;
діафрагма (6)
Підсвітка місцевості здійснюється фарою ФГ-125

Тип – електронно-оптичний, бінокулярний, перископічний з підсвіткою
Перископічність, мм – 212
Поле зору, град – 30;
Дальність бачення – не менше 50 м

місцевістю вдень

Встановлені (всього 19):
3 (4) – перед механіком-водієм;
2 –

у командира;
4 – у навідника-оператора;
8 – для десанту;
2 – в кормових дверях

ТНПО-170 призмовий, перископічний, складається з призм (27, 30), що встановлені в корпусі та штепсельного роз'єднання (24)

Тип – перископічний, призмовий з електропідігрівом
Перископічність, мм – 153
Поле зору, град:
- по горизонталі – 44;
- по вертикалі – 6,5

реактивним двигуном.
Дія гранати полягає в тому, що вона пробиває

броню спрямованим газометалевим струменем, вражає екіпаж, руйнує озброєння й устаткування, запалює пальне й боєприпаси.
Граната складається з головної частини ПГ-15Г, що є бойовою частиною гранати, що служить для ураження цілі, реактивного двигуна ПГ-15Л й підривника ВП-15.
