Электр тогы. Ток көздері. Ток күші. Амперметр презентация, доклад

Содержание

Сабақтың мақсаты:Электр тоғы,электр тогының пайда болу шарттары,ток көздері, электр қозғаушы күші,ток күші туралы ұғым енгізу, математикалық өрнектелуі, ток күшінің өлшем бірлігі ,ток күшін өлшейтін құрал туралы түсінік.

Слайды и текст этой презентации

Слайд 1Сабақтың тақырыбы:

Электр тогы. Ток көздері. Ток күші. Амперметр.

Сабақтың тақырыбы: Электр тогы. Ток көздері. Ток күші. Амперметр.

Слайд 2Сабақтың мақсаты:
Электр тоғы,электр тогының пайда болу шарттары,ток көздері, электр қозғаушы

күші,
ток күші туралы ұғым енгізу, математикалық өрнектелуі, ток күшінің өлшем

бірлігі ,ток күшін өлшейтін құрал
туралы түсінік.
Сабақтың мақсаты:Электр тоғы,электр тогының пайда болу шарттары,ток көздері, электр қозғаушы күші,ток күші туралы ұғым енгізу, математикалық өрнектелуі,

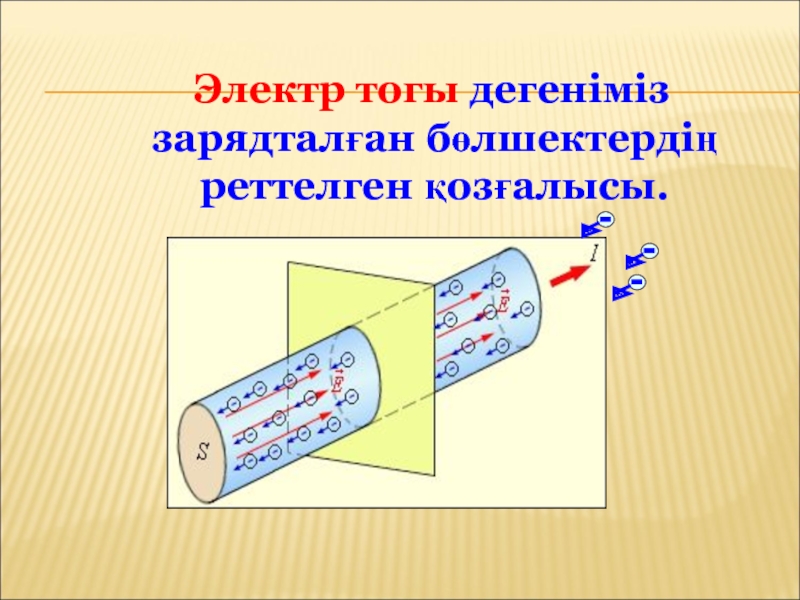

Слайд 3
Электр тогы дегеніміз зарядталған

бөлшектердің реттелген қозғалысы.


Электр тогы дегеніміз зарядталған бөлшектердің реттелген қозғалысы.

Слайд 4Электр тогы пайда болу үшін және ұзақ сақталуы
үшін қажетті

шарттар:
Өткізгіште зарядталған денелерге белгілі бір күшпен әрекет ететін тұрақты электр

өрісі болу керек

Еркін электр зарядын тасымалдаушылар

Электр өрісін тудыратын құрылғы,ток көзі керек

Электр тогы пайда болу үшін және ұзақ сақталуы үшін қажетті шарттар:Өткізгіште зарядталған денелерге белгілі бір күшпен әрекет

Слайд 5
Ток әсерлері
Жылулық
Химиялық
Магниттік
Физиологиялық

Ток әсерлері ЖылулықХимиялықМагниттікФизиологиялық

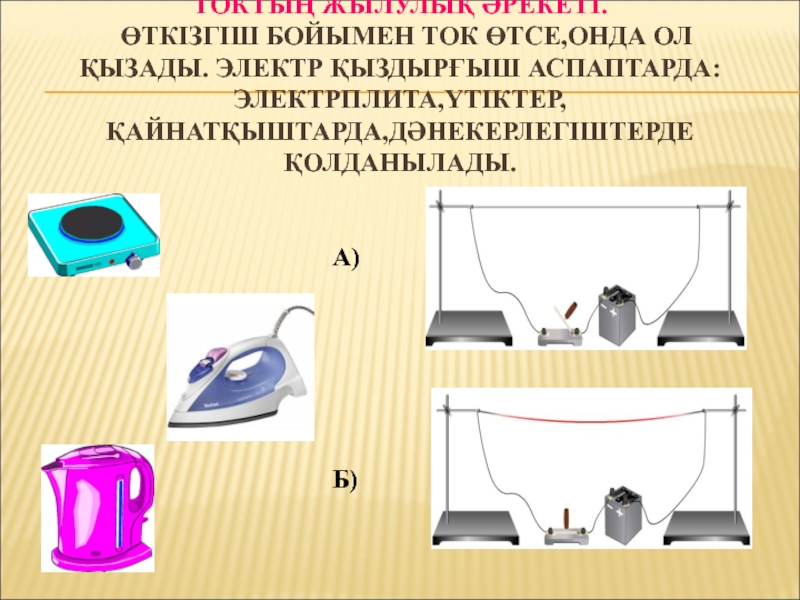

Слайд 6ТОКТЫҢ ЖЫЛУЛЫҚ ӘРЕКЕТІ. ӨТКІЗГІШ БОЙЫМЕН ТОК ӨТСЕ,ОНДА ОЛ ҚЫЗАДЫ. ЭЛЕКТР

ҚЫЗДЫРҒЫШ АСПАПТАРДА:ЭЛЕКТРПЛИТА,ҮТІКТЕР, ҚАЙНАТҚЫШТАРДА,ДӘНЕКЕРЛЕГІШТЕРДЕ ҚОЛДАНЫЛАДЫ.
А)






Б)

ТОКТЫҢ ЖЫЛУЛЫҚ ӘРЕКЕТІ.  ӨТКІЗГІШ БОЙЫМЕН ТОК ӨТСЕ,ОНДА ОЛ ҚЫЗАДЫ. ЭЛЕКТР ҚЫЗДЫРҒЫШ АСПАПТАРДА:ЭЛЕКТРПЛИТА,ҮТІКТЕР, ҚАЙНАТҚЫШТАРДА,ДӘНЕКЕРЛЕГІШТЕРДЕ ҚОЛДАНЫЛАДЫ.А)Б)

Слайд 7ТОКТЫҢ ХИМИЯЛЫҚ ӘРЕКЕТІ ХИМИЯЛЫҚ ЕРІТІНДІЛЕРГЕ БАТЫРЫЛҒАН МЕТАЛЛ ӨТКІЗГІШ БОЙЫМЕН ТОК ӨТКЕНДЕ,ЕРІТІНДІНІҢ

ҚҰРАМЫНА ЕНЕТІН ЗАТТАР БӨЛІНЕДІ. ОСЫ ТӘСІЛМЕН ТАЗА КҮМІСТІ АЛУҒА,МЕТАЛЛ БҰЙЫМДАРДЫҢ

БЕТТЕРІН КҮМІСПЕН ЖАЛАТУҒА БОЛАДЫ.

А)






Б)

ТОКТЫҢ ХИМИЯЛЫҚ ӘРЕКЕТІ ХИМИЯЛЫҚ ЕРІТІНДІЛЕРГЕ БАТЫРЫЛҒАН МЕТАЛЛ ӨТКІЗГІШ БОЙЫМЕН ТОК ӨТКЕНДЕ,ЕРІТІНДІНІҢ ҚҰРАМЫНА ЕНЕТІН ЗАТТАР БӨЛІНЕДІ. ОСЫ ТӘСІЛМЕН

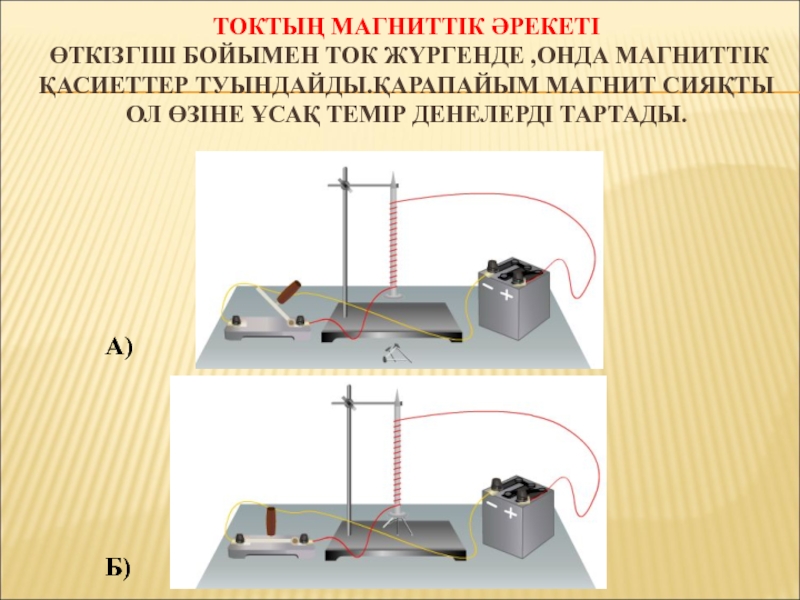

Слайд 8ТОКТЫҢ МАГНИТТІК ӘРЕКЕТІ ӨТКІЗГІШ БОЙЫМЕН ТОК ЖҮРГЕНДЕ ,ОНДА МАГНИТТІК ҚАСИЕТТЕР

ТУЫНДАЙДЫ.ҚАРАПАЙЫМ МАГНИТ СИЯҚТЫ ОЛ ӨЗІНЕ ҰСАҚ ТЕМІР ДЕНЕЛЕРДІ ТАРТАДЫ.
А)






Б)

ТОКТЫҢ МАГНИТТІК ӘРЕКЕТІ  ӨТКІЗГІШ БОЙЫМЕН ТОК ЖҮРГЕНДЕ ,ОНДА МАГНИТТІК ҚАСИЕТТЕР ТУЫНДАЙДЫ.ҚАРАПАЙЫМ МАГНИТ СИЯҚТЫ ОЛ ӨЗІНЕ ҰСАҚ

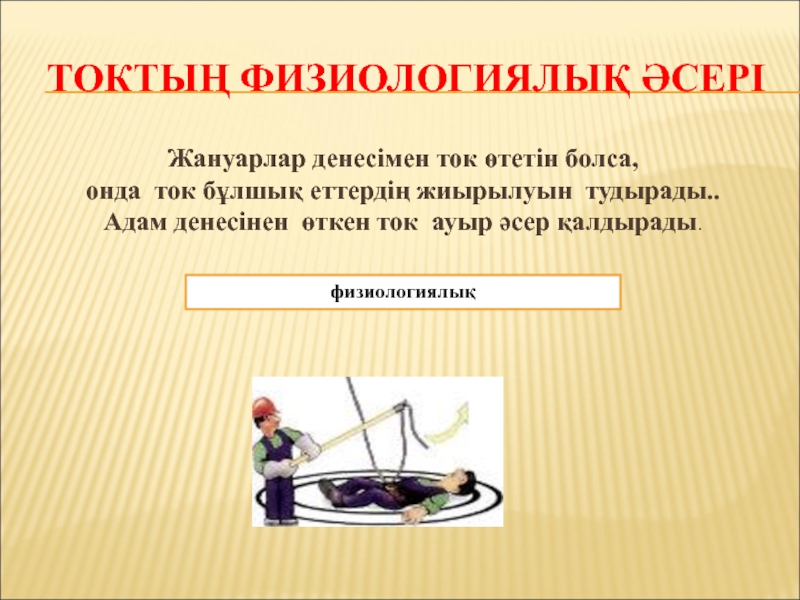

Слайд 9ТОКТЫҢ ФИЗИОЛОГИЯЛЫҚ ӘСЕРІ
Жануарлар денесімен ток өтетін болса,
онда ток бұлшық еттердің

жиырылуын тудырады..
Адам денесінен өткен ток ауыр әсер қалдырады.

ТОКТЫҢ ФИЗИОЛОГИЯЛЫҚ ӘСЕРІЖануарлар денесімен ток өтетін болса,онда ток бұлшық еттердің жиырылуын тудырады..Адам денесінен өткен ток ауыр әсер

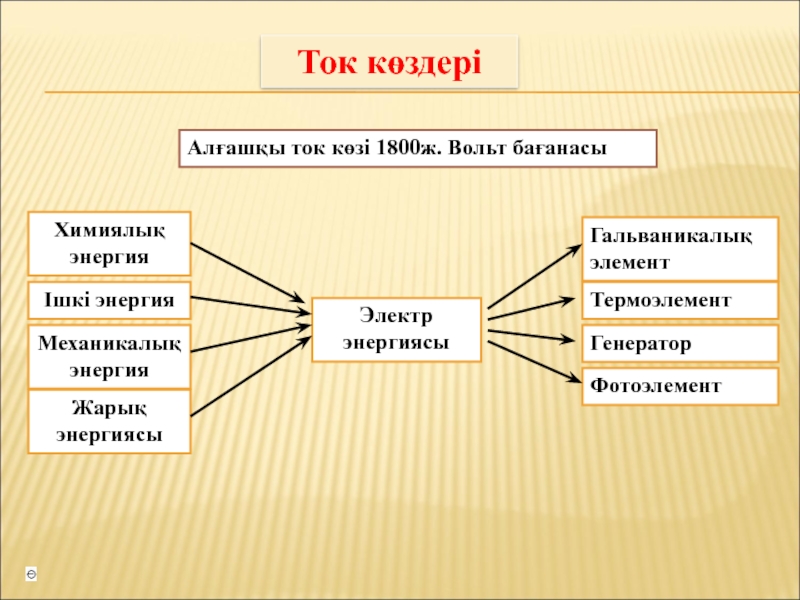

Слайд 10Ток көздері
Алғашқы ток көзі 1800ж. Вольт бағанасы

Ток көздеріАлғашқы ток көзі 1800ж. Вольт бағанасы

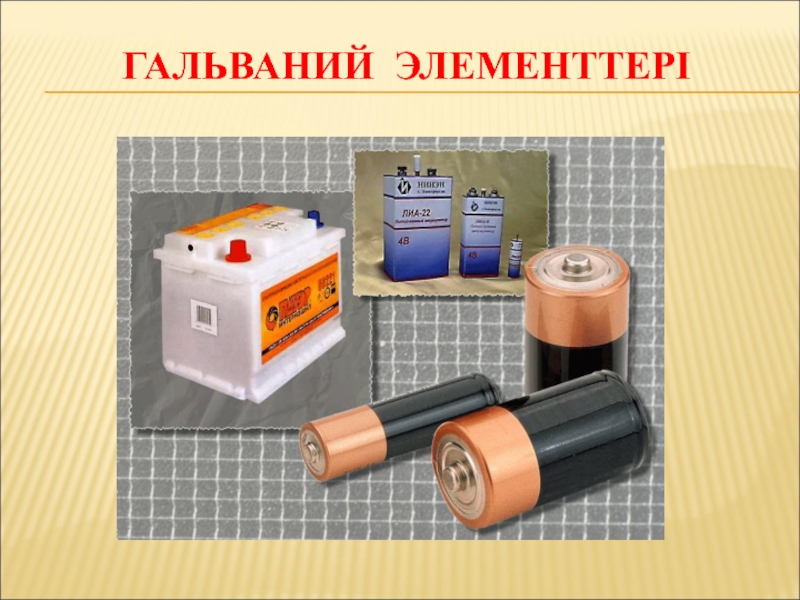

Слайд 11ГАЛЬВАНИЙ ЭЛЕМЕНТТЕРІ

ГАЛЬВАНИЙ ЭЛЕМЕНТТЕРІ

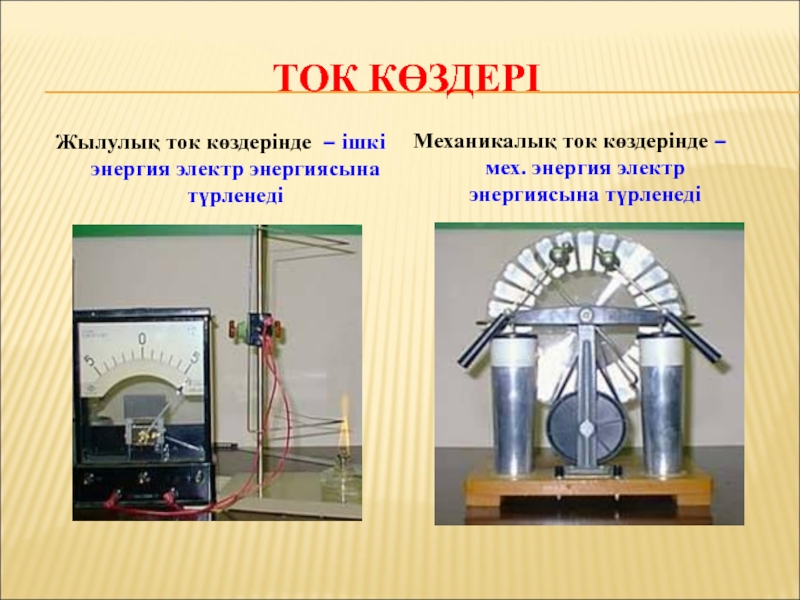

Слайд 12ТОК КӨЗДЕРІ


ТОК КӨЗДЕРІ

Слайд 13Александро Вольта
Итальян физигі
Электрофор,
электрометр,
электроскоп,
конденсатор
құралдарын
ойлап тапқан.
Алғашқы ток көзі 1800ж. Вольт

бағанасы

Александро ВольтаИтальян физигі Электрофор,электрометр,электроскоп,конденсаторқұралдарын ойлап тапқан.Алғашқы ток көзі 1800ж. Вольт бағанасы

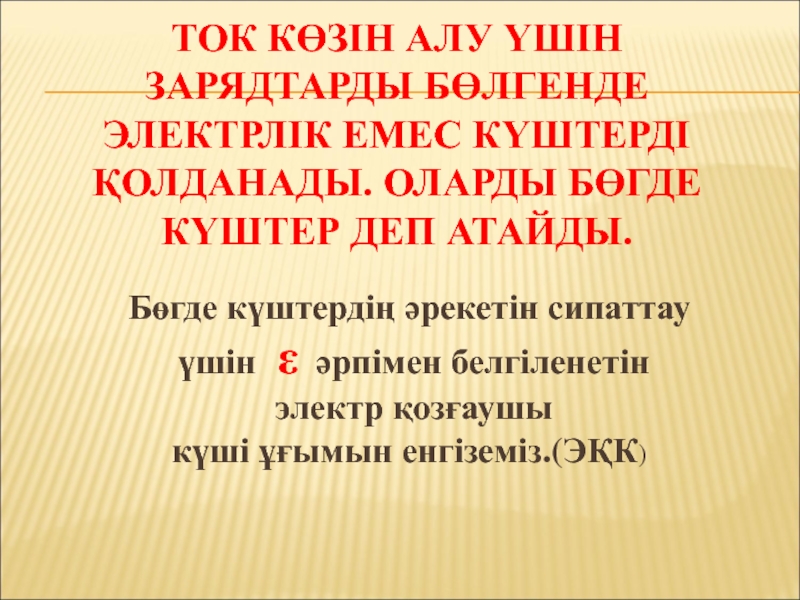

Слайд 14ТОК КӨЗІН АЛУ ҮШІН ЗАРЯДТАРДЫ БӨЛГЕНДЕ ЭЛЕКТРЛІК ЕМЕС КҮШТЕРДІ ҚОЛДАНАДЫ.

ОЛАРДЫ БӨГДЕ КҮШТЕР ДЕП АТАЙДЫ.
Бөгде күштердің әрекетін сипаттау
үшін ε

әрпімен белгіленетін
электр қозғаушы
күші ұғымын енгіземіз.(ЭҚК)

ТОК КӨЗІН АЛУ ҮШІН ЗАРЯДТАРДЫ БӨЛГЕНДЕ ЭЛЕКТРЛІК ЕМЕС КҮШТЕРДІ ҚОЛДАНАДЫ. ОЛАРДЫ БӨГДЕ КҮШТЕР ДЕП АТАЙДЫ.Бөгде күштердің әрекетін

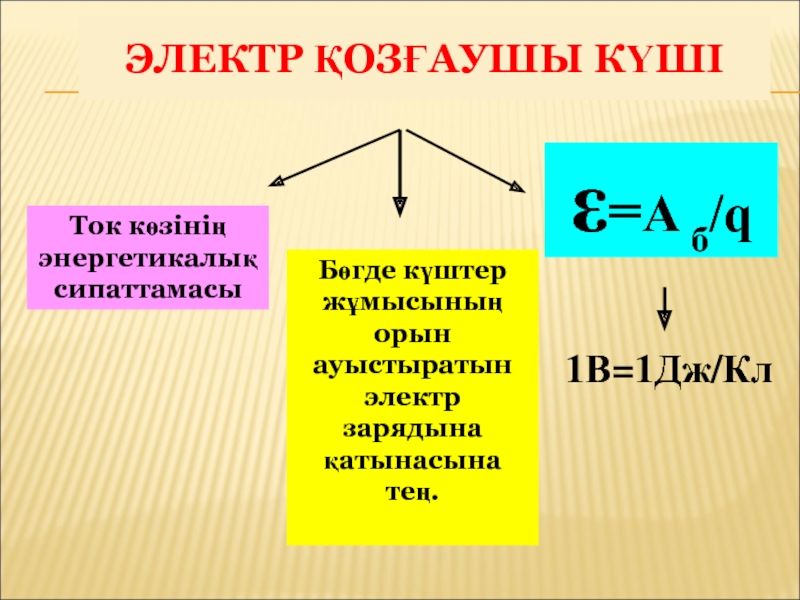

Слайд 15ЭЛЕКТР ҚОЗҒАУШЫ КҮШІ
Ток көзінің
энергетикалық
сипаттамасы
Бөгде күштер
жұмысының
орын ауыстыратын
электр

зарядына
қатынасына тең.

ε=A б/q
1В=1Дж/Кл

ЭЛЕКТР ҚОЗҒАУШЫ КҮШІТок көзінің энергетикалық сипаттамасыБөгде күштер жұмысыныңорын ауыстыратын электр зарядынақатынасына тең.ε=A б/q1В=1Дж/Кл

Слайд 16ТОК КӨЗІНІҢ ШАРТТЫ БЕЛГІСІ
Гальвани элементі мен аккумулятордың
оң полюсі –ұзын

сызықпен, теріс полюсі
қысқа сызықпен кескінделеді.




Генераторлардың полюстерінде
“+”, “-” таңбалары

қойылады.
ТОК КӨЗІНІҢ ШАРТТЫ БЕЛГІСІГальвани элементі мен аккумулятордың оң полюсі –ұзын сызықпен, теріс полюсі қысқа сызықпен кескінделеді.Генераторлардың полюстерінде

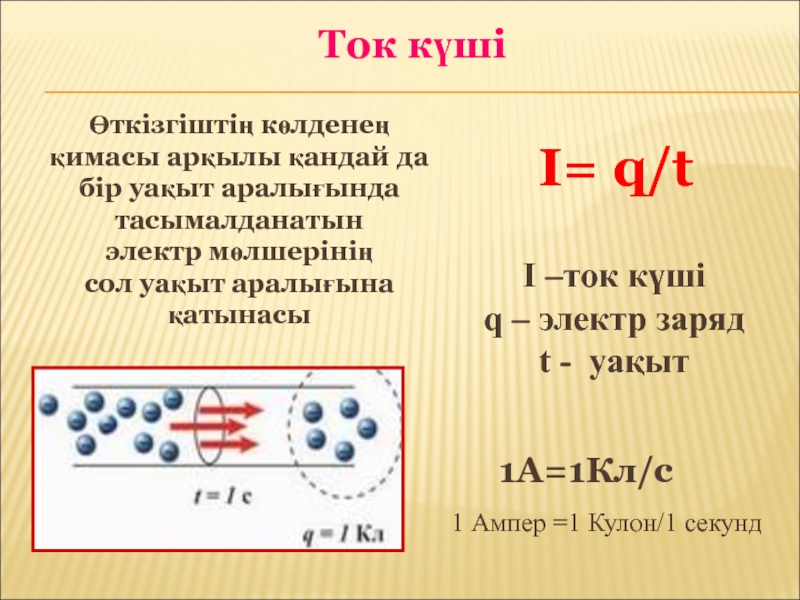

Слайд 17Ток күші
Өткізгіштің көлденең
қимасы арқылы қандай да
бір уақыт аралығында


тасымалданатын
электр мөлшерінің
сол уақыт аралығына
қатынасы
I= q/t
1А=1Кл/с
I –ток күші
q – электр заряд
t

- уақыт

1 Ампер =1 Кулон/1 секунд

Ток күшіӨткізгіштің көлденең қимасы арқылы қандай да бір уақыт аралығында тасымалданатынэлектр мөлшерініңсол уақыт аралығынақатынасыI= q/t1А=1Кл/сI –ток күшіq

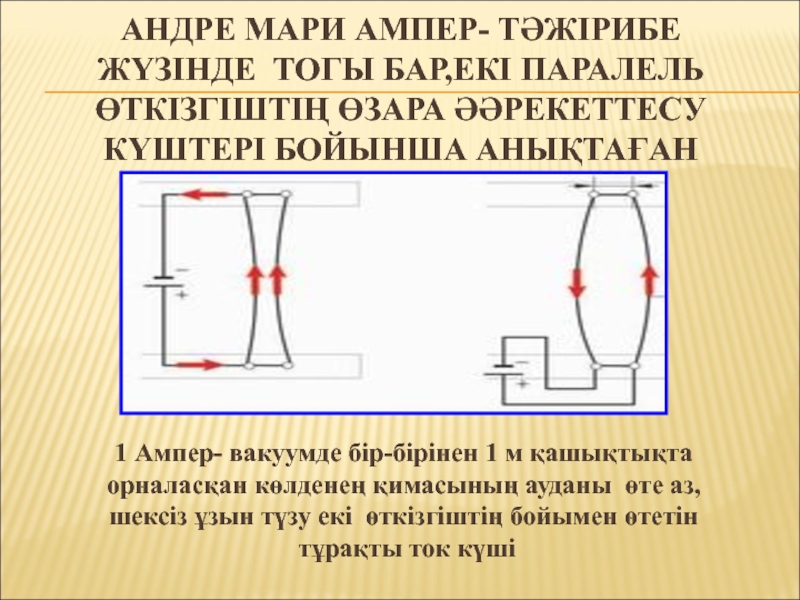

Слайд 18АНДРЕ МАРИ АМПЕР- ТӘЖІРИБЕ ЖҮЗІНДЕ ТОГЫ БАР,ЕКІ ПАРАЛЕЛЬ ӨТКІЗГІШТІҢ ӨЗАРА

ӘӘРЕКЕТТЕСУ КҮШТЕРІ БОЙЫНША АНЫҚТАҒАН
1 Ампер- вакуумде бір-бірінен 1 м

қашықтықта
орналасқан көлденең қимасының ауданы өте аз,
шексіз ұзын түзу екі өткізгіштің бойымен өтетін
тұрақты ток күші
АНДРЕ МАРИ АМПЕР- ТӘЖІРИБЕ ЖҮЗІНДЕ ТОГЫ БАР,ЕКІ ПАРАЛЕЛЬ ӨТКІЗГІШТІҢ ӨЗАРА ӘӘРЕКЕТТЕСУ КҮШТЕРІ БОЙЫНША АНЫҚТАҒАН 1 Ампер- вакуумде

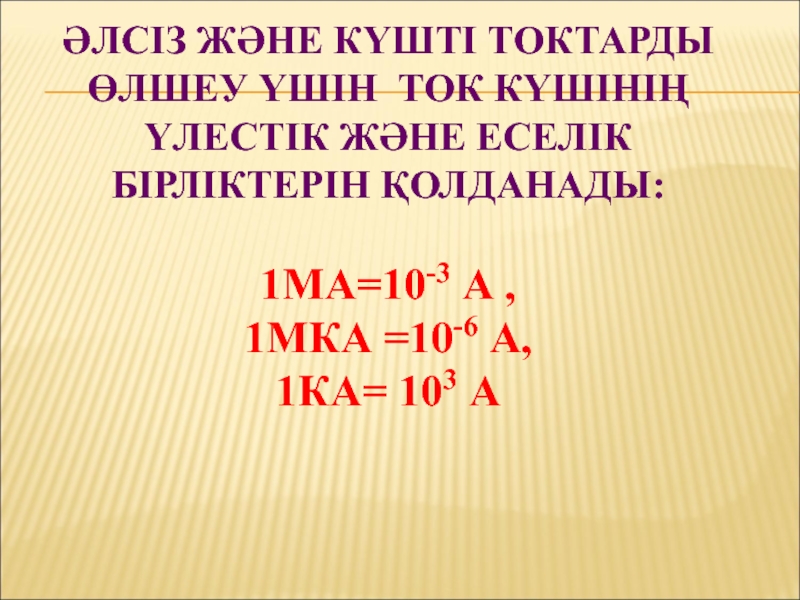

Слайд 19ӘЛСІЗ ЖӘНЕ КҮШТІ ТОКТАРДЫ ӨЛШЕУ ҮШІН ТОК КҮШІНІҢ ҮЛЕСТІК ЖӘНЕ

ЕСЕЛІК БІРЛІКТЕРІН ҚОЛДАНАДЫ: 1МА=10-3 А , 1МКА =10-6 А, 1КА= 103

А
ӘЛСІЗ ЖӘНЕ КҮШТІ ТОКТАРДЫ ӨЛШЕУ ҮШІН ТОК КҮШІНІҢ ҮЛЕСТІК ЖӘНЕ ЕСЕЛІК БІРЛІКТЕРІН ҚОЛДАНАДЫ:   1МА=10-3 А

Слайд 20
Біздің үйімізді
жарықтандыруға
қолданылатын
қыздыру шамдарының
ток күші , олардың
қуатына сәйкес
7-ден

400 мА-ге
дейін болады.

Біздің үйімізді жарықтандыруға қолданылатынқыздыру шамдарыныңток күші , олардың қуатына сәйкес7-ден 400 мА-ге дейін болады.

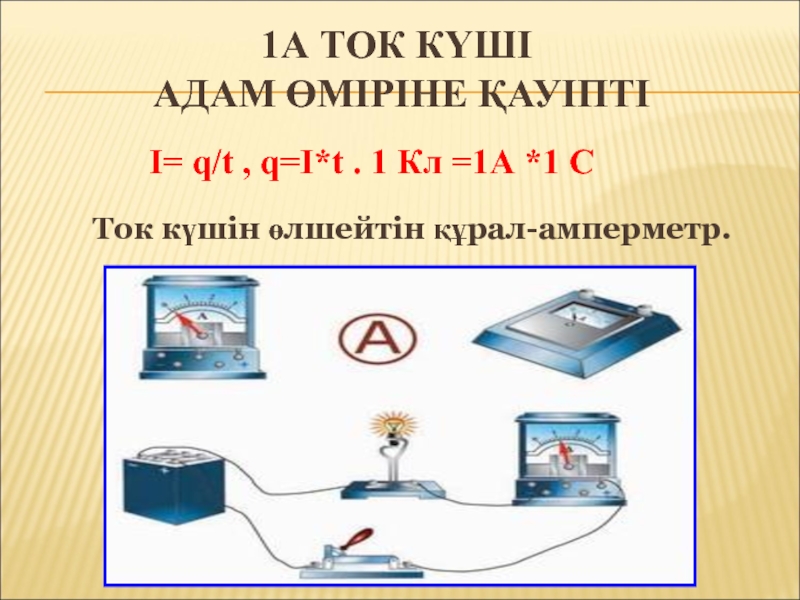

Слайд 211А ТОК КҮШІ АДАМ ӨМІРІНЕ ҚАУІПТІ
I= q/t , q=I*t .

1 Кл =1А *1 С

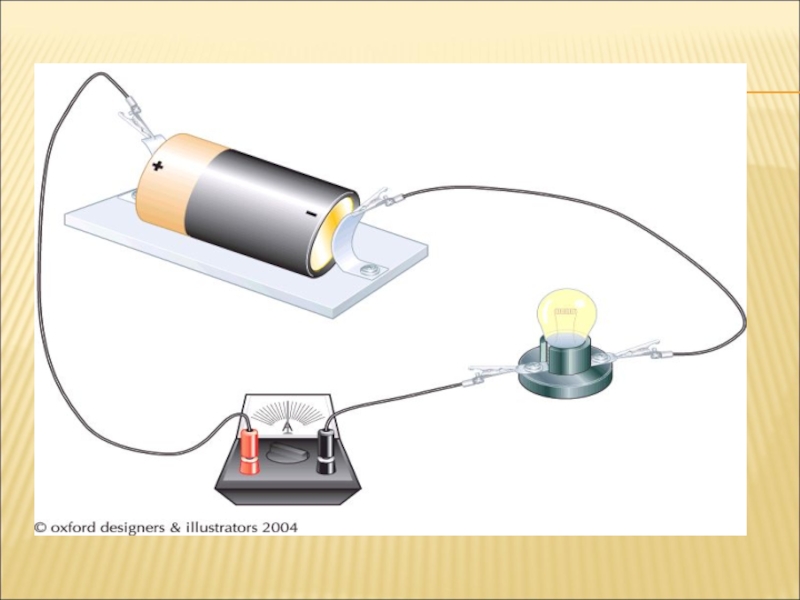

Ток күшін өлшейтін құрал-амперметр.

1А ТОК КҮШІ  АДАМ ӨМІРІНЕ ҚАУІПТІI= q/t , q=I*t . 1 Кл =1А *1 СТок күшін

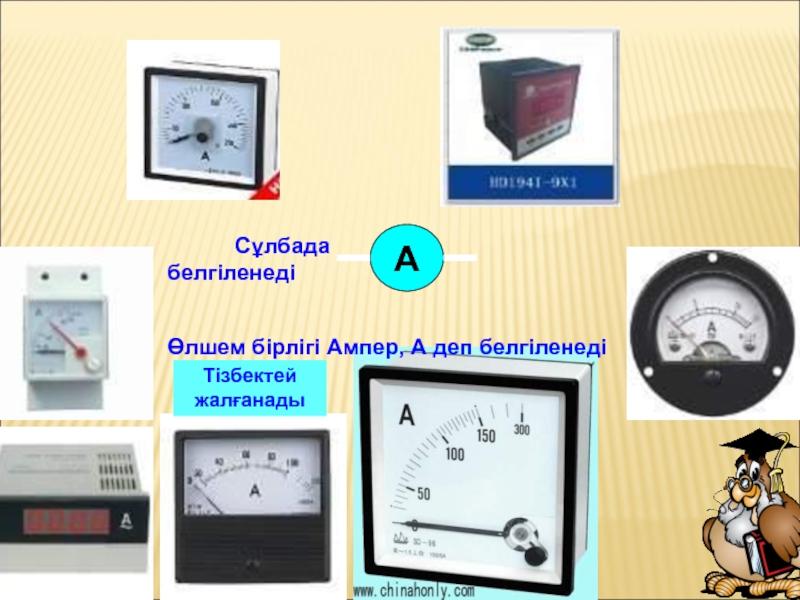

Слайд 22

Сұлбада

белгіленеді

Өлшем

бірлігі Ампер, А деп белгіленеді

Тізбектей жалғанады

Сұлбада

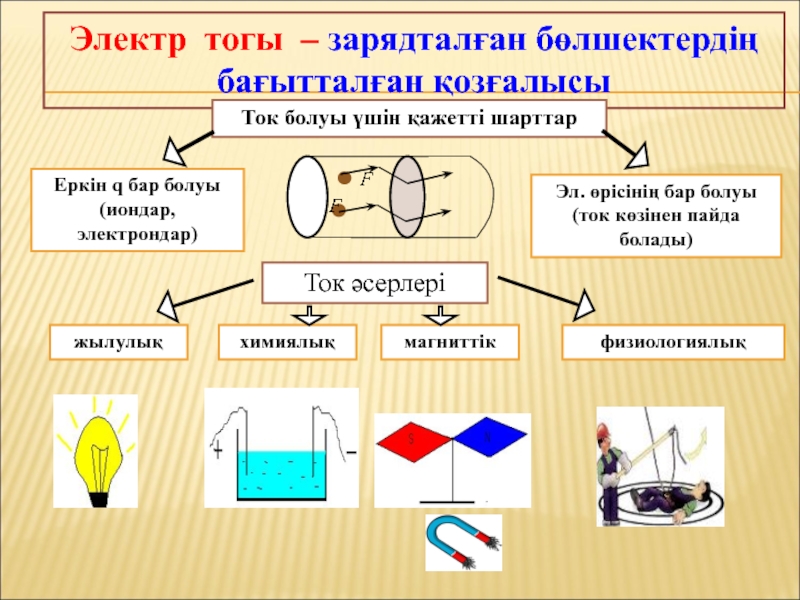

Слайд 24Электр тогы – зарядталған бөлшектердің бағытталған қозғалысы
Ток болуы үшін қажетті

шарттар
Еркін q бар болуы (иондар, электрондар)
Эл. өрісінің бар болуы
(ток

көзінен пайда болады)



Ток әсерлері

жылулық

магниттік

химиялық





Электр тогы – зарядталған бөлшектердің бағытталған қозғалысыТок болуы үшін қажетті шарттарЕркін q бар болуы (иондар, электрондар)Эл. өрісінің

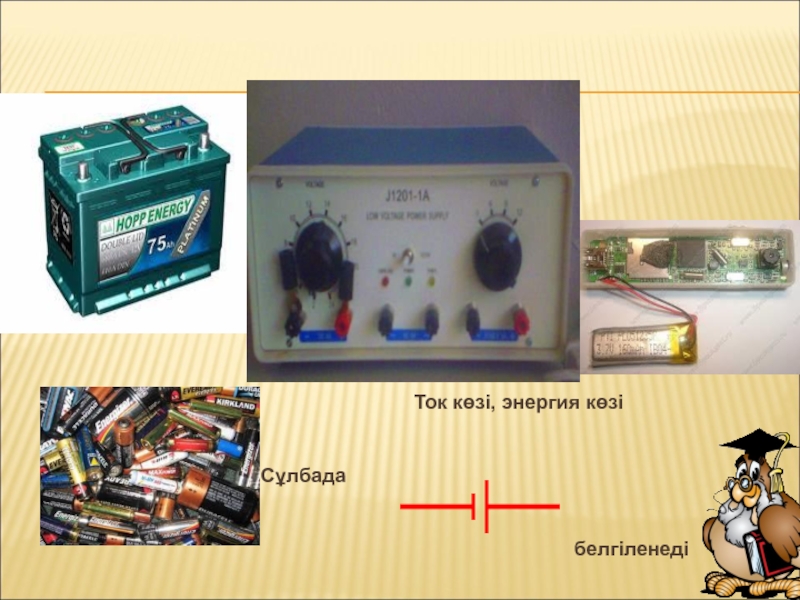

Слайд 25Ток көзі, энергия көзі
Сұлбада
белгіленеді

Ток көзі, энергия көзіСұлбадабелгіленеді

Слайд 26Сергіту сәті

Сергіту сәті

Слайд 27Мен кіммін?
Мені білесің бе?

Мен кіммін? Мені білесің бе?

Слайд 29

Сұлбада

белгіленеді

Өлшем

бірлігі Ампер, А деп белгіленеді

Тізбектей жалғанады

Сұлбада

Слайд 30Эксперимент жүргізейік!
Ұшқыр ойдан- ұтымды жауап

Эксперимент жүргізейік!Ұшқыр ойдан- ұтымды жауап

Слайд 31Инсерт кестесімен жұмыс

Инсерт кестесімен жұмыс

Слайд 32Рефлексия
Сабақтағы көніл- күйің

РефлексияСабақтағы көніл- күйің

Слайд 33Үйге тапсырма:
§35-36.
Оқуға .
Қайталау.

Үйге тапсырма: §35-36.Оқуға .Қайталау.
