+ Эл Маш перем тока (Классиф)

проводнику, может заставить этот проводник совершать вращение вокруг магнита или

вызывать вращение магнита вокруг проводника. Этот опыт доказал принципиальную возможность построения электродвигателя.

В 1834 г. русский изобретатель Якоби построил и описал электродвигатель, который действовал на принципе притяжения и отталкивания между электромагнитами. Первый электродвигатель, построенный Якоби, развивал мощность около 15 Вт.

В 1888 г. Доливо-Добровольский разработал трех-фазную электрическую систему и запатентовал изобретение ротора с беличьей клеткой, той конструкции ротора асинхронного двигателя, которая сохранилась принципиально в том же виде и до настоящего времени.

ИСТОРИЯ СОЗДАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ

ЭЛЕКТРИЧЕСКИХ МАШИН

СТАТОР – неподвижная часть

двигателя;

РОТОР – подвижная часть,
которая помещается в статоре и может свободно вращаться

1

2

У асинхронных электродви-гателей частота вращения ротора не совпадает с частотой вращения магнитного поля статора (отстаёт).
У синхронных двигателей эти частоты вращения совпадают.

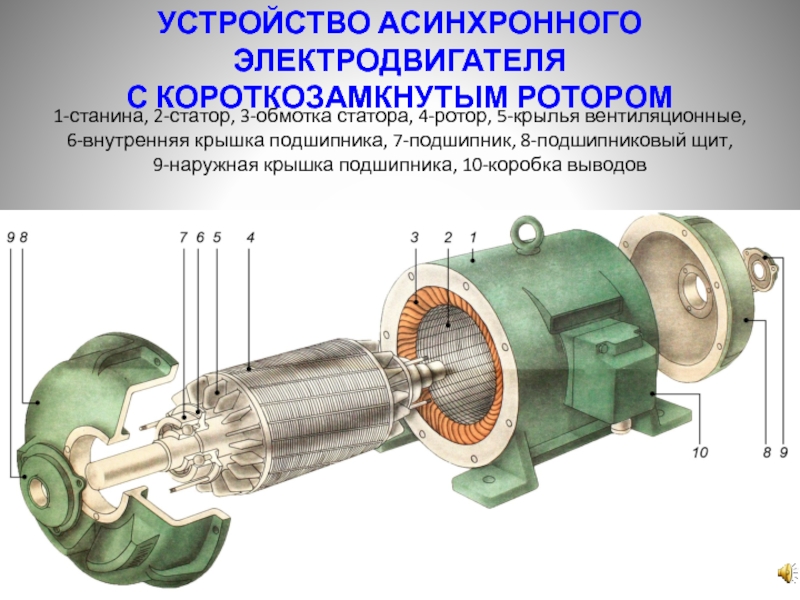

7-подшипник, 8-подшипниковый щит,
9-наружная крышка подшипника, 10-коробка выводов
УСТРОЙСТВО АСИНХРОННОГО

ЭЛЕКТРОДВИГАТЕЛЯ
С КОРОТКОЗАМКНУТЫМ РОТОРОМ

промышленные механизмы, начиная от мощнейших прокатных станков до мелких приборов.

Асинхронные двигатели являются основными преобразователями электрической энергии в механическую и составляют основу электропривода большинства механизмов. Около 50% потребляемой в мире электроэнергии приходится на долю именно этих электродвигателей.

ПРЕИМУЩЕСТВА АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ С КОРОТКОЗАМКНУТЫМ РОТОРОМ СЛЕДУЮЩИЕ:
◊ приблизительно постоянная скорость при разных нагрузках;
◊ возможность кратковременных механических перегрузок;
◊ простота конструкции;
◊ простота пуска и легкость его автоматизации;
◊ более высокие cos φ и КПД, чем у двигателей с фазным ротором.
НЕДОСТАТКИ ЭЛЕКТРОДВИГАТЕЛЕЙ С КОРОТКОЗАМКНУТЫМ РОТОРОМ:
◊ затруднения в регулировании скорости вращения;
◊ большой пусковой ток;
◊ низкий cos φ при недогрузках.

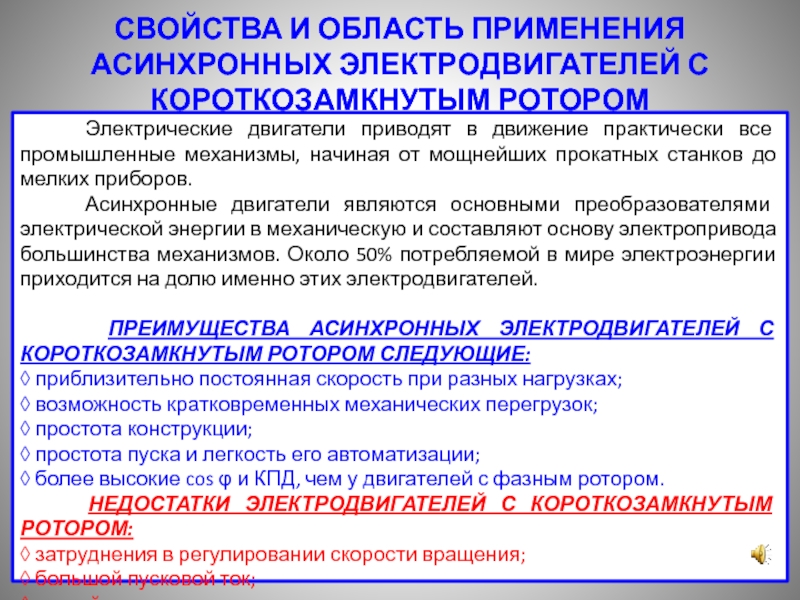

СВОЙСТВА И ОБЛАСТЬ ПРИМЕНЕНИЯ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ С КОРОТКОЗАМКНУТЫМ РОТОРОМ

172





+ макет простейшего электродвигателя

С КОРОТКОЗАМКНУТЫМ РОТОРОМ
ОТЛИЧИЕ АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ ОТ СИНХРОННОГО
ЭЛЕМЕНТЫ СХЕМЫ ВКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ
