1 | Преподаватели ОАО РЖД Коркина И.В. | 2016 Предмет : Электрические

машины»
Тема: «Преобразователь НБ-436В»
Профессия: «Машинист электровоза»
Ярославское подразделение Северного УЦПК

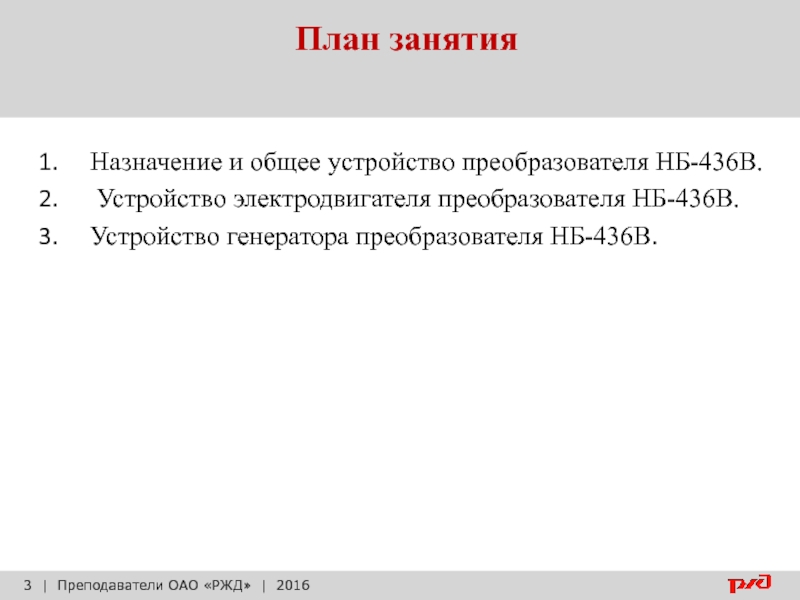

принцип действия, и назначение преобразователя НБ-436В.

общее устройство преобразователя НБ-436В.
Устройство электродвигателя преобразователя НБ-436В.
Устройство генератора преобразователя

НБ-436В.

| 2016
Служит для питания обмоток возбуждения тяговых электродвигателей при

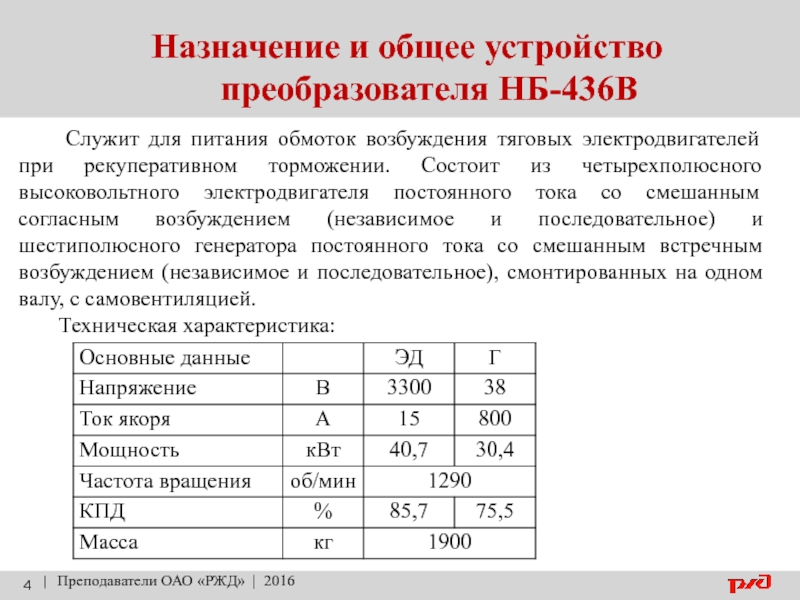

рекуперативном торможении. Состоит из четырехполюсного высоковольтного электродвигателя постоянного тока со смешанным согласным возбуждением (независимое и последовательное) и шестиполюсного генератора постоянного тока со смешанным встречным возбуждением (независимое и последовательное), смонтированных на одном валу, с самовентиляцией.
Техническая характеристика:

| 2016

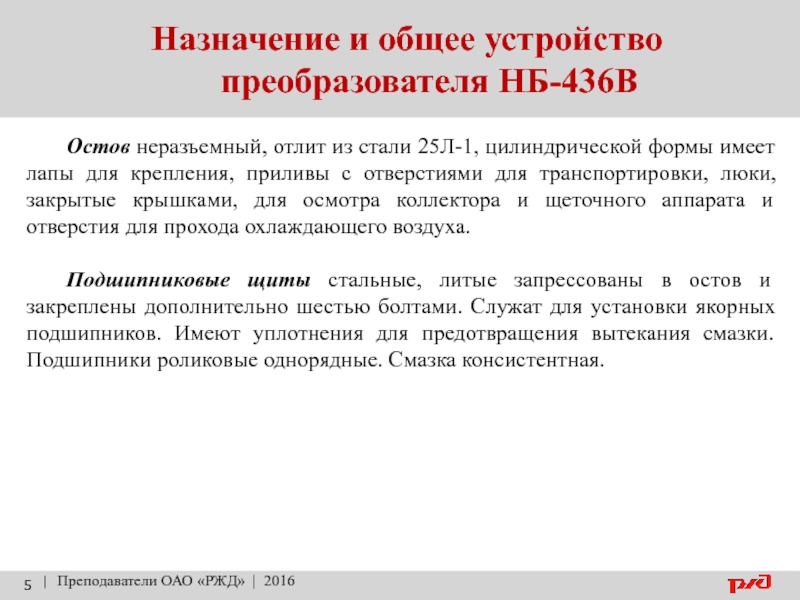

Остов неразъемный, отлит из стали 25Л-1, цилиндрической формы имеет

лапы для крепления, приливы с отверстиями для транспортировки, люки, закрытые крышками, для осмотра коллектора и щеточного аппарата и отверстия для прохода охлаждающего воздуха.

Подшипниковые щиты стальные, литые запрессованы в остов и закреплены дополнительно шестью болтами. Служат для установки якорных подшипников. Имеют уплотнения для предотвращения вытекания смазки. Подшипники роликовые однорядные. Смазка консистентная.

плюсы служат для создания магнитного потока возбуждения. Состоят из сердечников

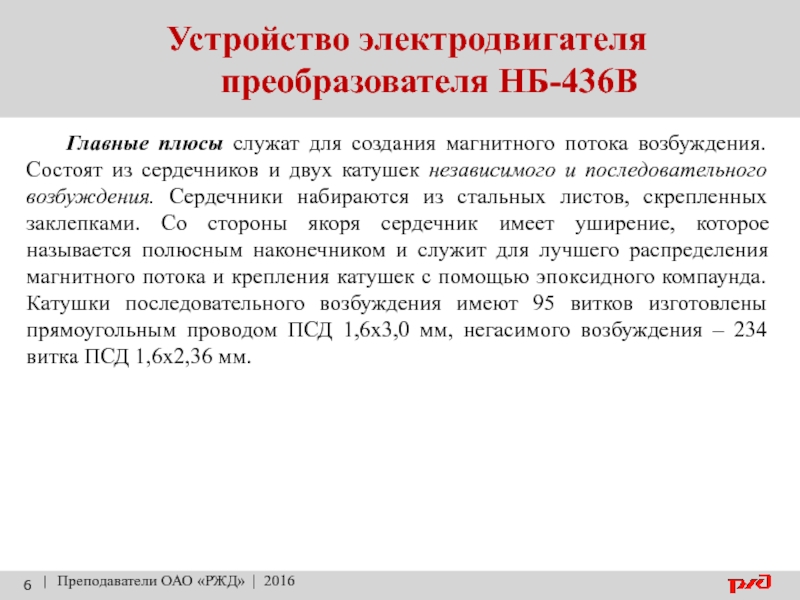

и двух катушек независимого и последовательного возбуждения. Сердечники набираются из стальных листов, скрепленных заклепками. Со стороны якоря сердечник имеет уширение, которое называется полюсным наконечником и служит для лучшего распределения магнитного потока и крепления катушек с помощью эпоксидного компаунда. Катушки последовательного возбуждения имеют 95 витков изготовлены прямоугольным проводом ПСД 1,6х3,0 мм, негасимого возбуждения – 234 витка ПСД 1,6х2,36 мм.

полюсы служат для компенсации магнитного потока якоря на геометрической нейтрали

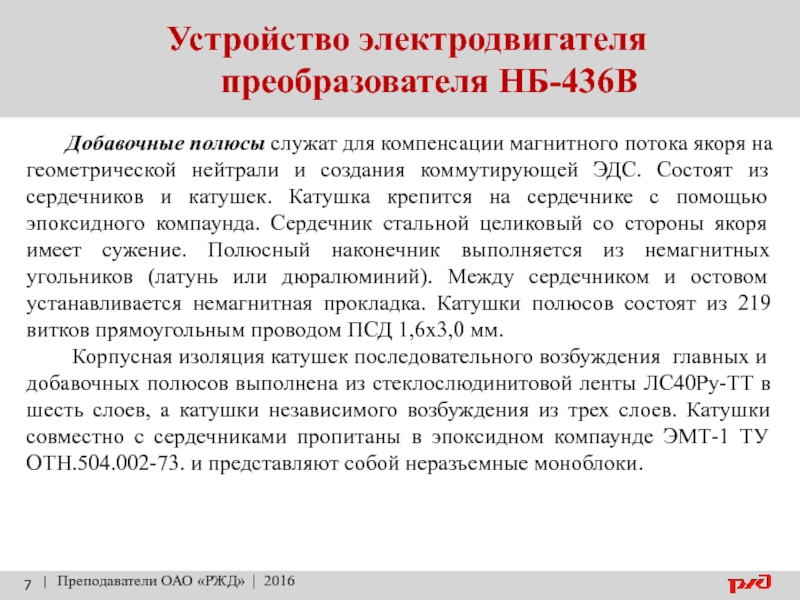

и создания коммутирующей ЭДС. Состоят из сердечников и катушек. Катушка крепится на сердечнике с помощью эпоксидного компаунда. Сердечник стальной целиковый со стороны якоря имеет сужение. Полюсный наконечник выполняется из немагнитных угольников (латунь или дюралюминий). Между сердечником и остовом устанавливается немагнитная прокладка. Катушки полюсов состоят из 219 витков прямоугольным проводом ПСД 1,6х3,0 мм.
Корпусная изоляция катушек последовательного возбуждения главных и добавочных полюсов выполнена из стеклослюдинитовой ленты ЛС40Ру-ТТ в шесть слоев, а катушки независимого возбуждения из трех слоев. Катушки совместно с сердечниками пропитаны в эпоксидном компаунде ЭМТ-1 ТУ ОТН.504.002-73. и представляют собой неразъемные моноблоки.

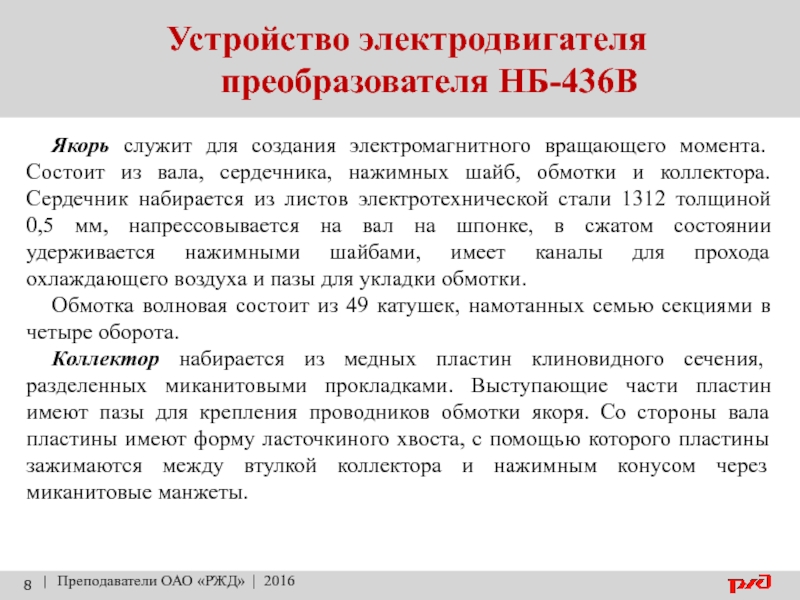

служит для создания электромагнитного вращающего момента. Состоит из вала, сердечника,

нажимных шайб, обмотки и коллектора. Сердечник набирается из листов электротехнической стали 1312 толщиной 0,5 мм, напрессовывается на вал на шпонке, в сжатом состоянии удерживается нажимными шайбами, имеет каналы для прохода охлаждающего воздуха и пазы для укладки обмотки.
Обмотка волновая состоит из 49 катушек, намотанных семью секциями в четыре оборота.
Коллектор набирается из медных пластин клиновидного сечения, разделенных миканитовыми прокладками. Выступающие части пластин имеют пазы для крепления проводников обмотки якоря. Со стороны вала пластины имеют форму ласточкиного хвоста, с помощью которого пластины зажимаются между втулкой коллектора и нажимным конусом через миканитовые манжеты.

аппарат служит для соединения обмотки якоря с внешней электрической цепью.

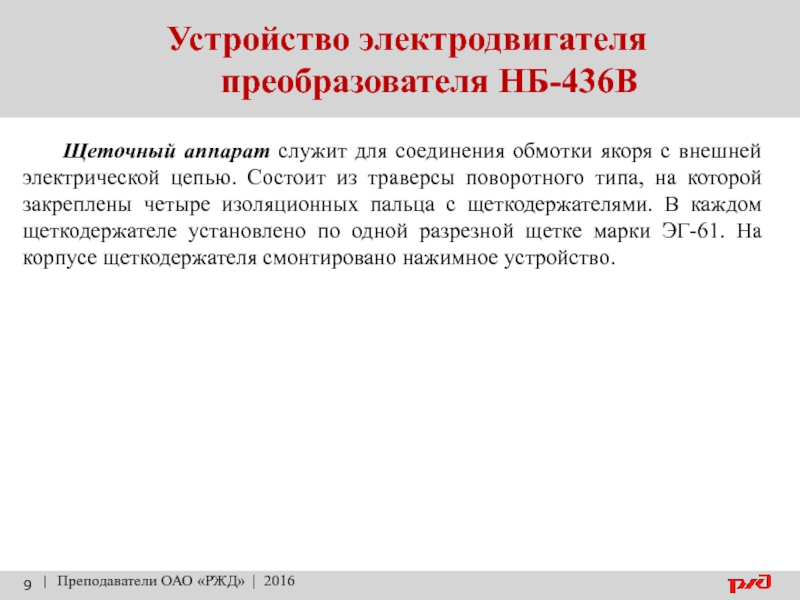

Состоит из траверсы поворотного типа, на которой закреплены четыре изоляционных пальца с щеткодержателями. В каждом щеткодержателе установлено по одной разрезной щетке марки ЭГ-61. На корпусе щеткодержателя смонтировано нажимное устройство.

плюсы служат для создания магнитного потока возбуждения. Состоят из сердечников

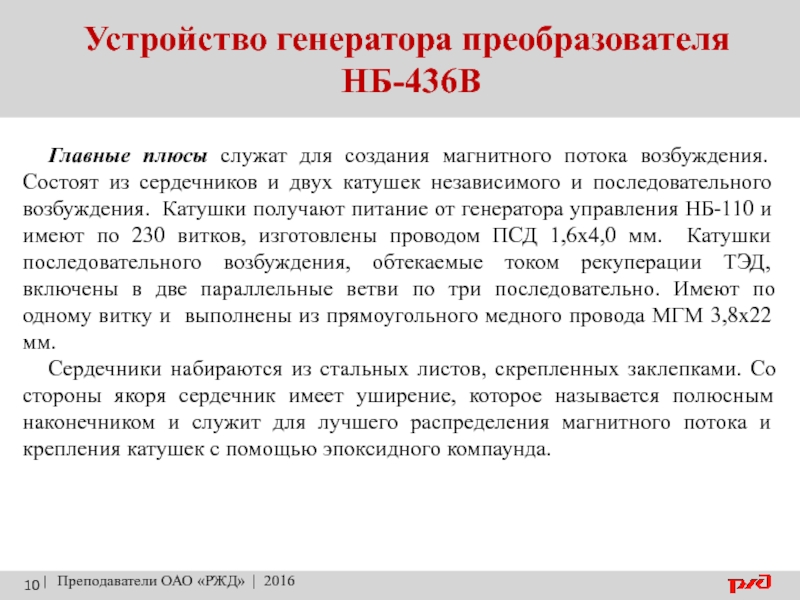

и двух катушек независимого и последовательного возбуждения. Катушки получают питание от генератора управления НБ-110 и имеют по 230 витков, изготовлены проводом ПСД 1,6х4,0 мм. Катушки последовательного возбуждения, обтекаемые током рекуперации ТЭД, включены в две параллельные ветви по три последовательно. Имеют по одному витку и выполнены из прямоугольного медного провода МГМ 3,8х22 мм.
Сердечники набираются из стальных листов, скрепленных заклепками. Со стороны якоря сердечник имеет уширение, которое называется полюсным наконечником и служит для лучшего распределения магнитного потока и крепления катушек с помощью эпоксидного компаунда.

полюсы служат для компенсации магнитного потока якоря на геометрической нейтрали

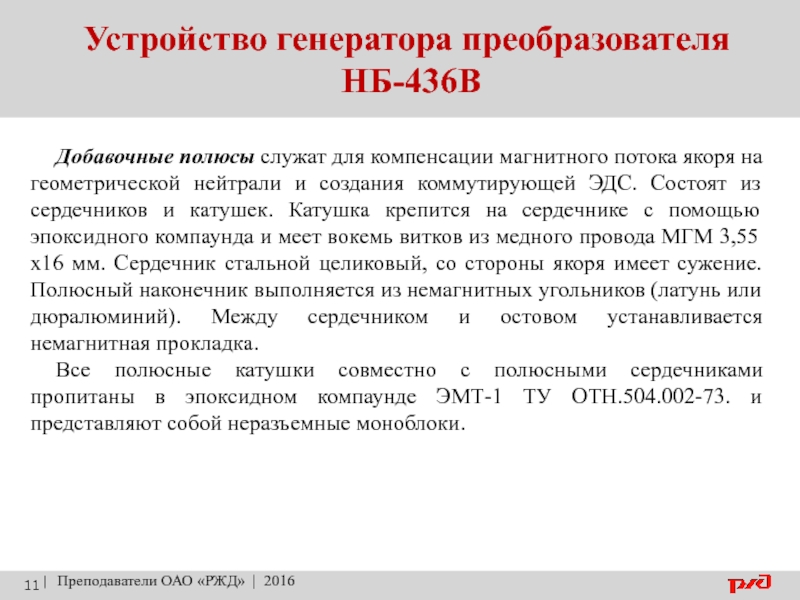

и создания коммутирующей ЭДС. Состоят из сердечников и катушек. Катушка крепится на сердечнике с помощью эпоксидного компаунда и меет вокемь витков из медного провода МГМ 3,55х16 мм. Сердечник стальной целиковый, со стороны якоря имеет сужение. Полюсный наконечник выполняется из немагнитных угольников (латунь или дюралюминий). Между сердечником и остовом устанавливается немагнитная прокладка.
Все полюсные катушки совместно с полюсными сердечниками пропитаны в эпоксидном компаунде ЭМТ-1 ТУ ОТН.504.002-73. и представляют собой неразъемные моноблоки.

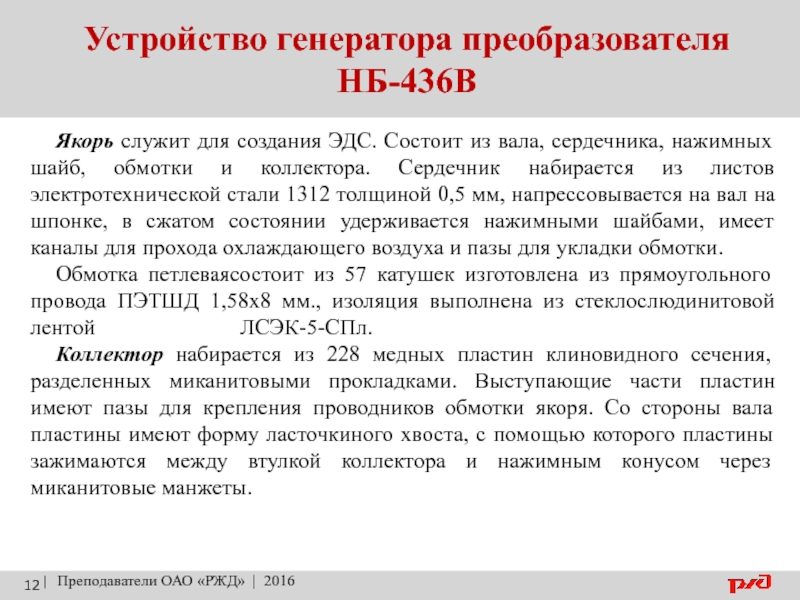

служит для создания ЭДС. Состоит из вала, сердечника, нажимных шайб,

обмотки и коллектора. Сердечник набирается из листов электротехнической стали 1312 толщиной 0,5 мм, напрессовывается на вал на шпонке, в сжатом состоянии удерживается нажимными шайбами, имеет каналы для прохода охлаждающего воздуха и пазы для укладки обмотки.
Обмотка петлеваясостоит из 57 катушек изготовлена из прямоугольного провода ПЭТШД 1,58х8 мм., изоляция выполнена из стеклослюдинитовой лентой ЛСЭК-5-СПл.
Коллектор набирается из 228 медных пластин клиновидного сечения, разделенных миканитовыми прокладками. Выступающие части пластин имеют пазы для крепления проводников обмотки якоря. Со стороны вала пластины имеют форму ласточкиного хвоста, с помощью которого пластины зажимаются между втулкой коллектора и нажимным конусом через миканитовые манжеты.

аппарат служит для соединения обмотки якоря с внешней электрической цепью.

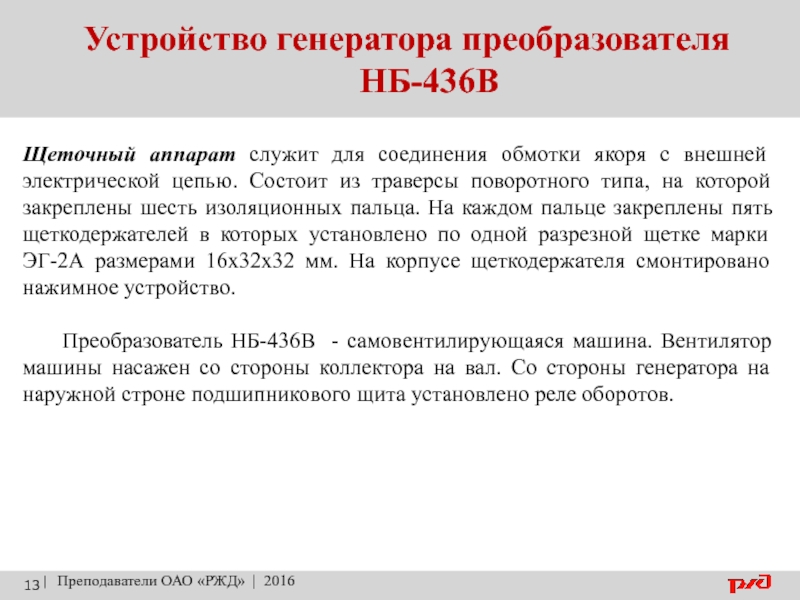

Состоит из траверсы поворотного типа, на которой закреплены шесть изоляционных пальца. На каждом пальце закреплены пять щеткодержателей в которых установлено по одной разрезной щетке марки ЭГ-2А размерами 16х32х32 мм. На корпусе щеткодержателя смонтировано нажимное устройство.

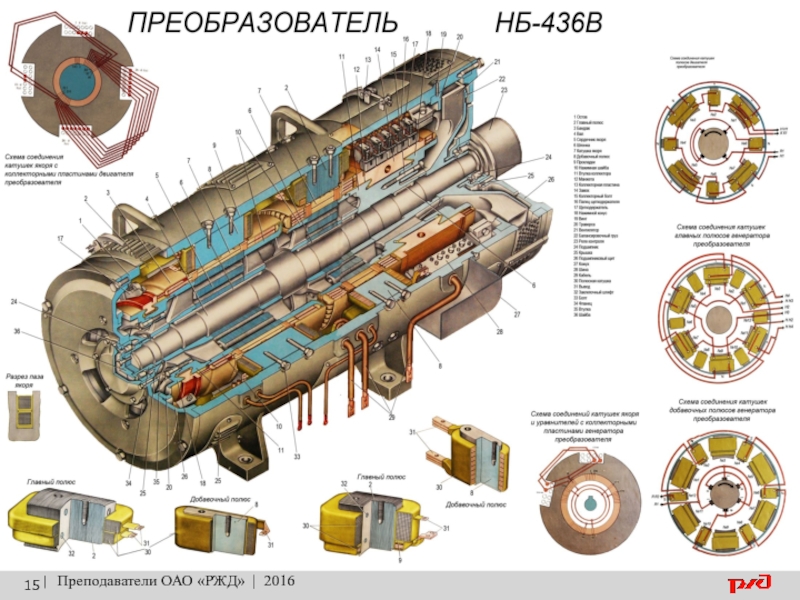

Преобразователь НБ-436В - самовентилирующаяся машина. Вентилятор машины насажен со стороны коллектора на вал. Со стороны генератора на наружной строне подшипникового щита установлено реле оборотов.

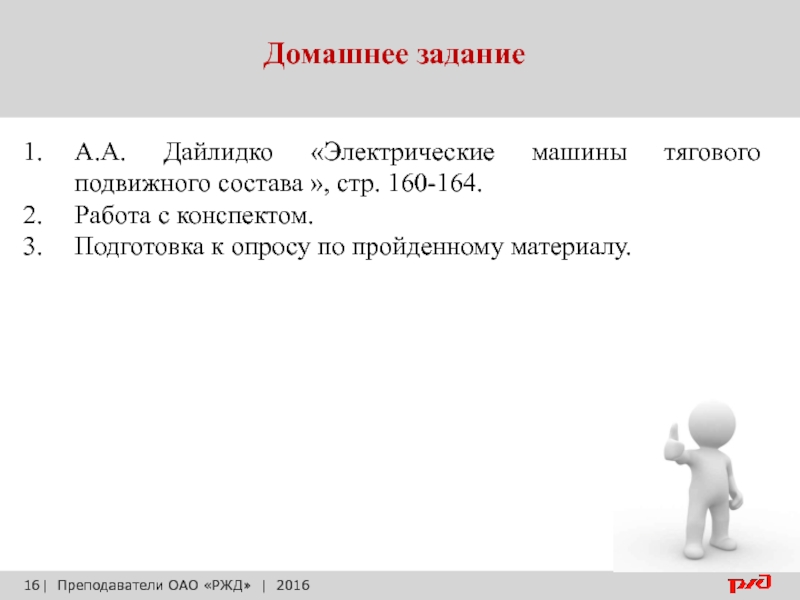

машины тягового подвижного состава », стр. 160-164.
Работа с конспектом.
Подготовка к

опросу по пройденному материалу.

2016
