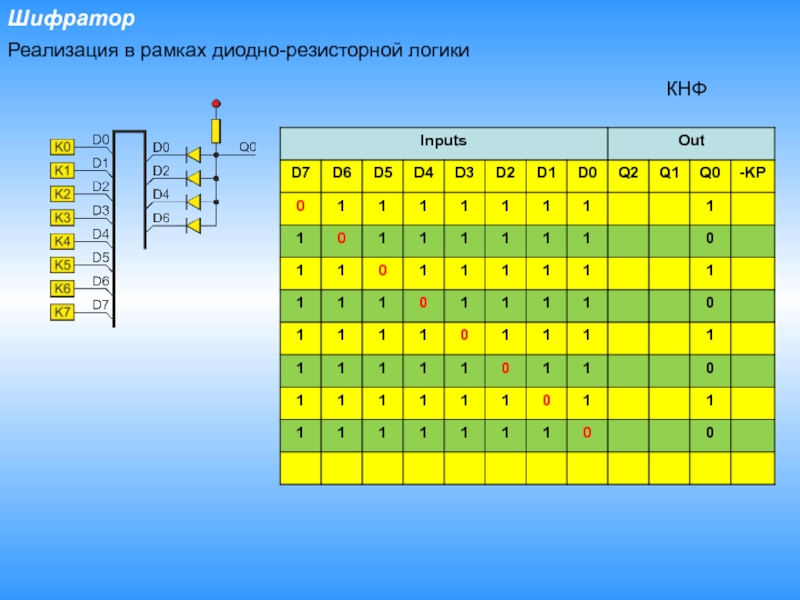

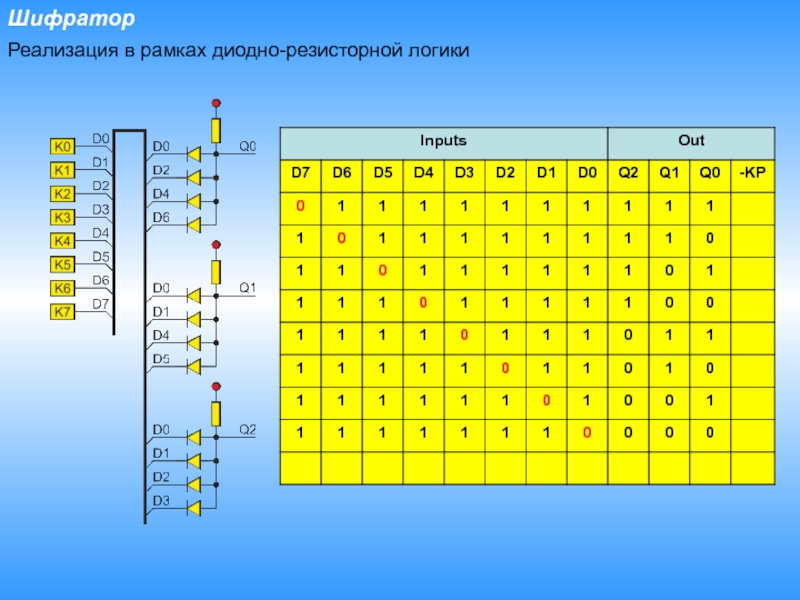

- 15. ШифраторРеализация в рамках диодно-резисторной логикиКНФ
- 16. ШифраторРеализация в рамках диодно-резисторной логики
- 17. ШифраторРеализация в рамках диодно-резисторной логики
- 18. ШифраторРеализация в рамках диодно-резисторной логики.AND

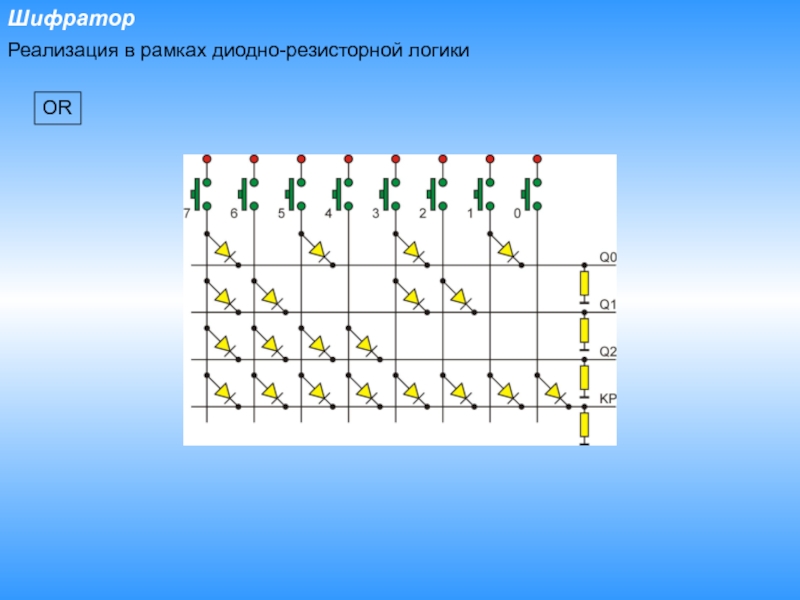

- 19. ШифраторРеализация в рамках диодно-резисторной логикиOR
- 20. Приоритетный шифраторPriority Encoder (PRCD)Ранее мы строили шифратор
- 21. Приоритетный шифраторPriority Encoder (PRCD)Что будет, если нажать сразу несколько кнопок?
- 22. Приоритетный шифраторPriority Encoder (PRCD)Что будет, если нажать сразу несколько кнопок?Нажали «3» и «4»
- 23. Приоритетный шифраторPriority Encoder (PRCD)Что будет, если нажать сразу несколько кнопок?Нажали «3» и «4»Результат «нажали» кнопку «0»?
- 24. Приоритетный шифраторPriority Encoder (PRCD)Что будет, если нажать

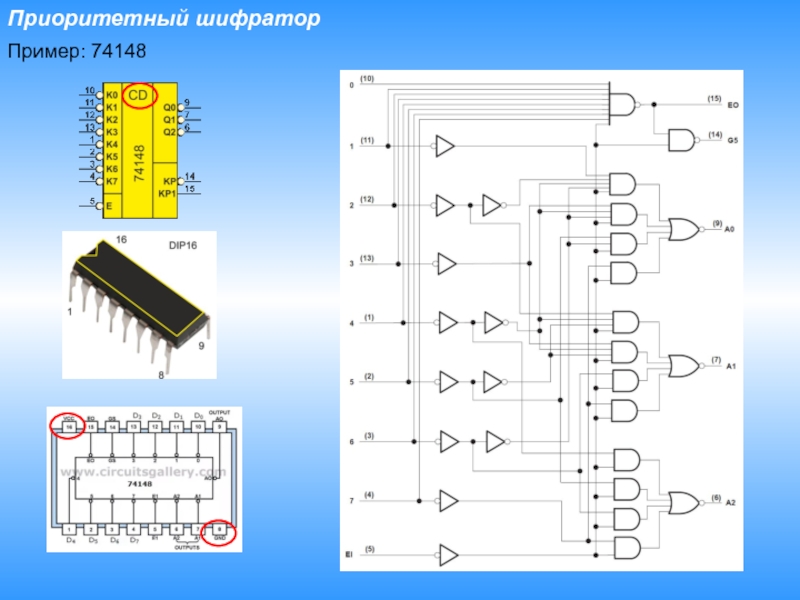

- 25. Приоритетный шифраторПример: 74148

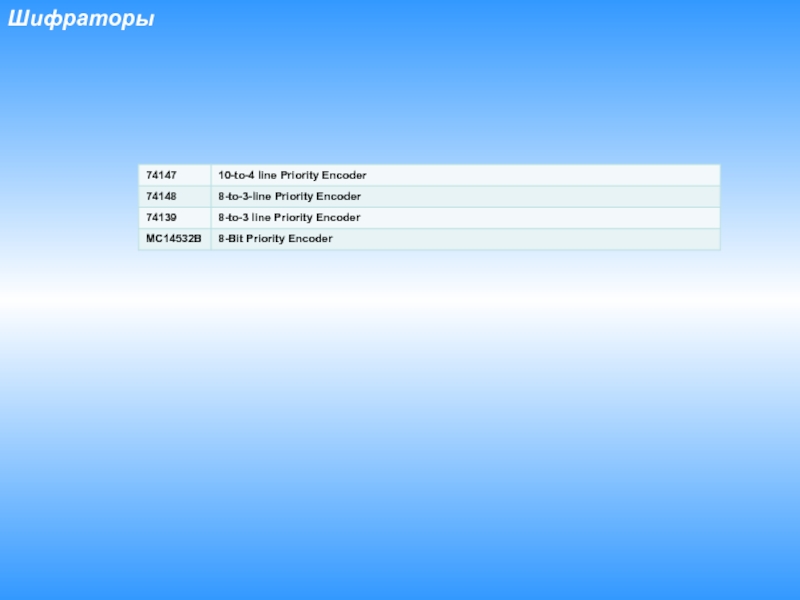

- 26. Шифраторы
- 27. Дешифраторы Decoders
- 28. ДешифраторыДешифратор BCD кода в код семисегментного индикатора.BCD
- 29. ДешифраторыДешифратор BCD кода в код семисегментного индикатора.BCD TO 7-SEGMENT DECODER/DRIVERПример: 74LS47 (514ИД2)
- 30. ДешифраторыДешифратор двоично кода в позиционный код «один из множества» или просто Дешифратор.Выбор одного из множества
- 31. ДешифраторыДешифратор двоично кода в код позиционный код

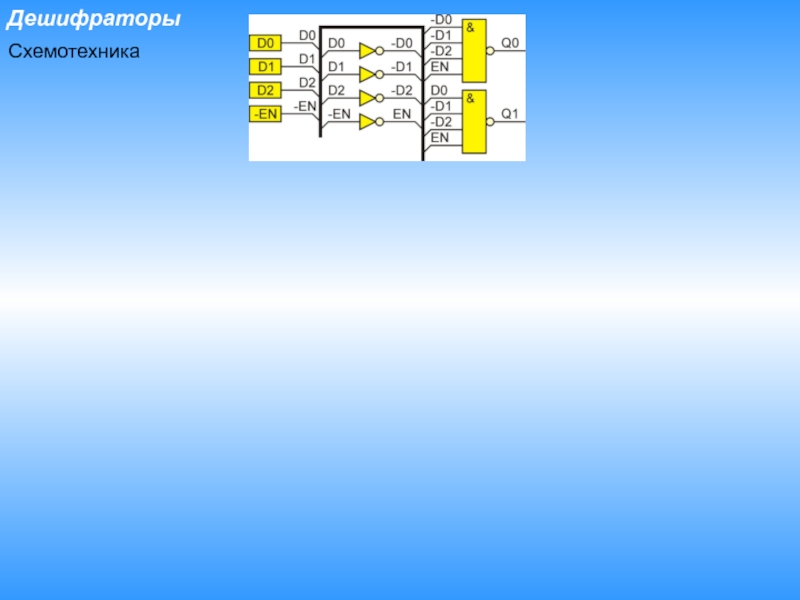

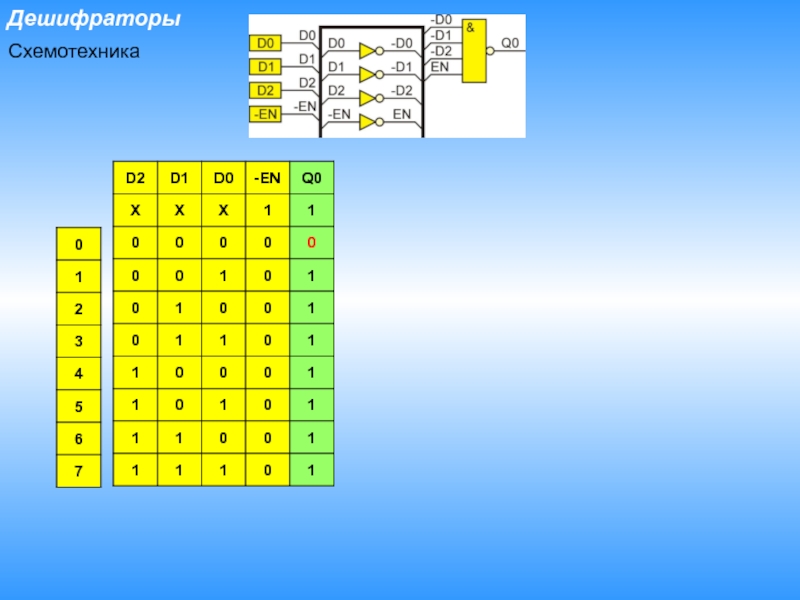

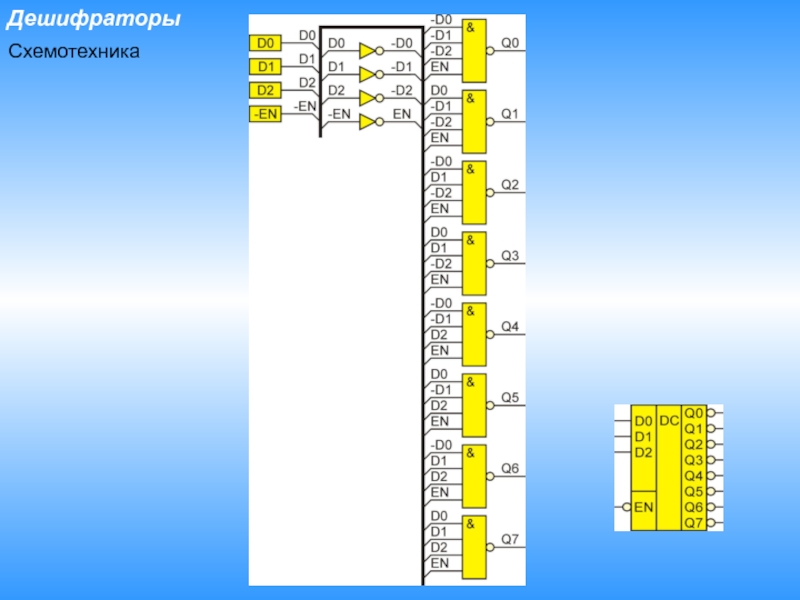

- 32. ДешифраторыСхемотехника
- 33. ДешифраторыСхемотехника
- 34. ДешифраторыСхемотехника
- 35. ДешифраторыПрименениеУправление шиной с третьим состояниемШина с третьим состояниемРазделение доступа к шине по времени.Только один активный уровень
- 36. ДешифраторыПрименениеУправление шиной с третьим состояниемШина с третьим состояниемРазделение доступа к шине по времени.Адрес

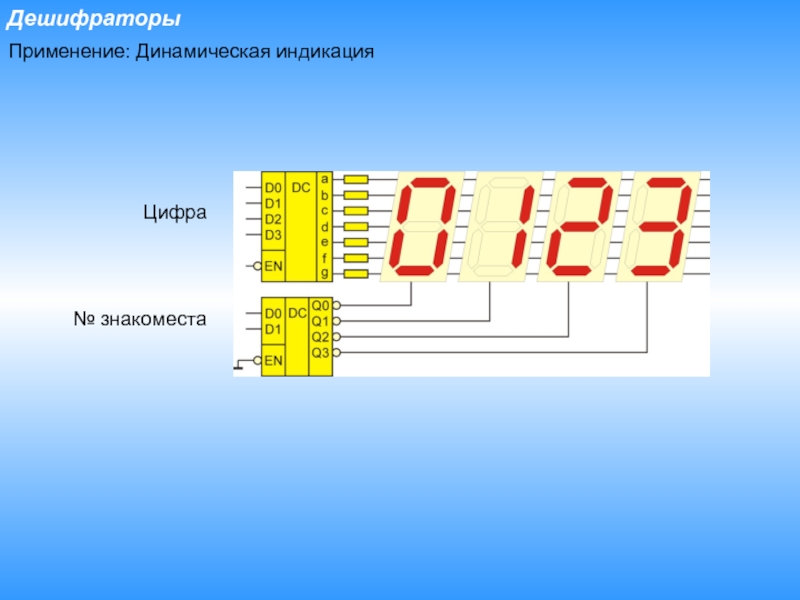

- 37. ДешифраторыПрименение: Динамическая индикация№ знакоместаЦифра

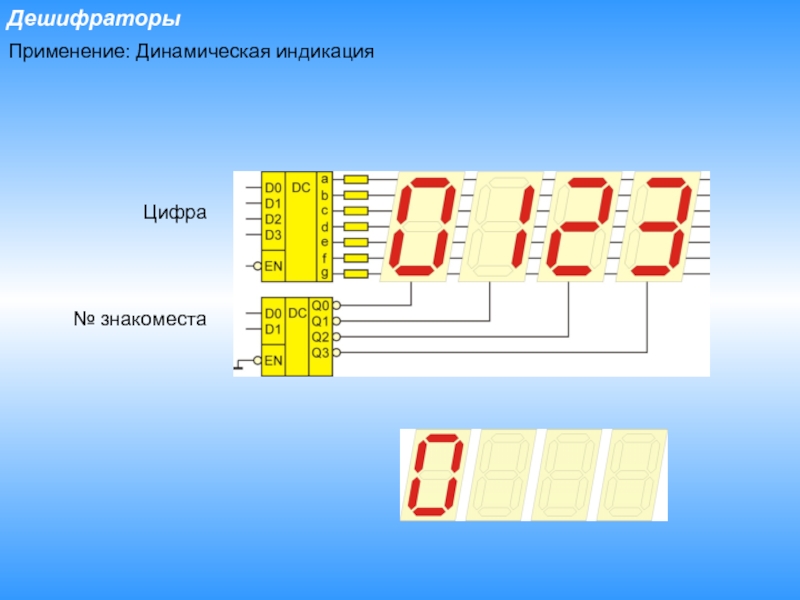

- 38. ДешифраторыПрименение: Динамическая индикация№ знакоместаЦифра
- 39. ДешифраторыПрименение: Динамическая индикация. Матрица светодиодов.Адрес светодиода-EN=0 горит-EN=1 не горит
- 40. ДешифраторыПрименение: Динамическая индикация. Матрица светодиодов.Матрица 8х8

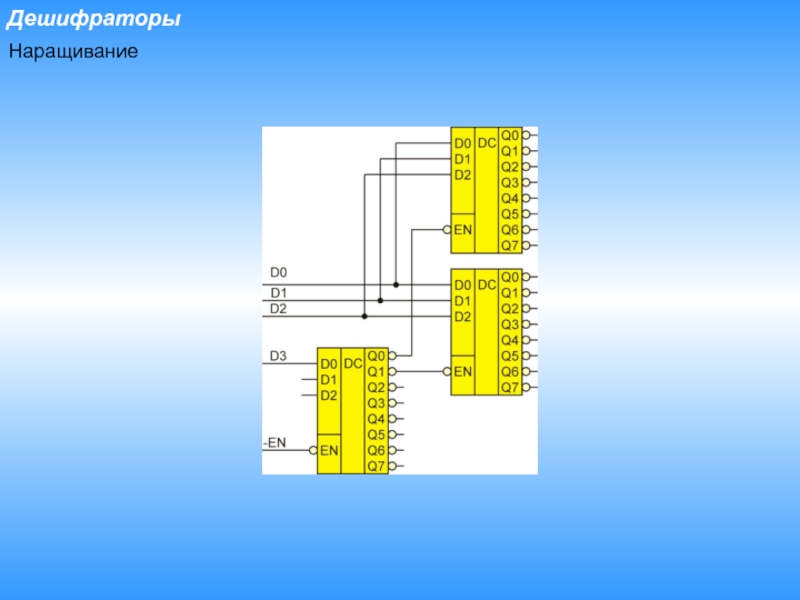

- 41. ДешифраторыНаращивание

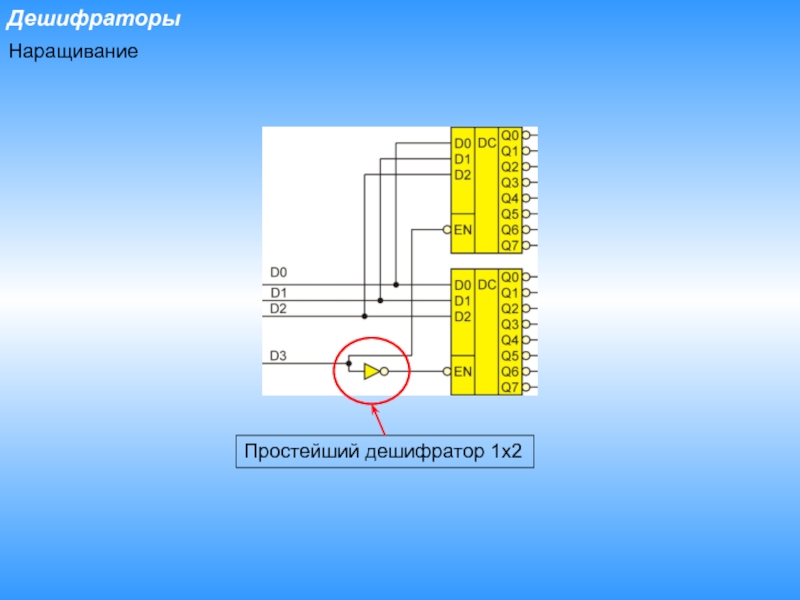

- 42. ДешифраторыНаращиваниеПростейший дешифратор 1x2
- 43. ДешифраторыПример: 74HC1383-to-8 Line Decoder

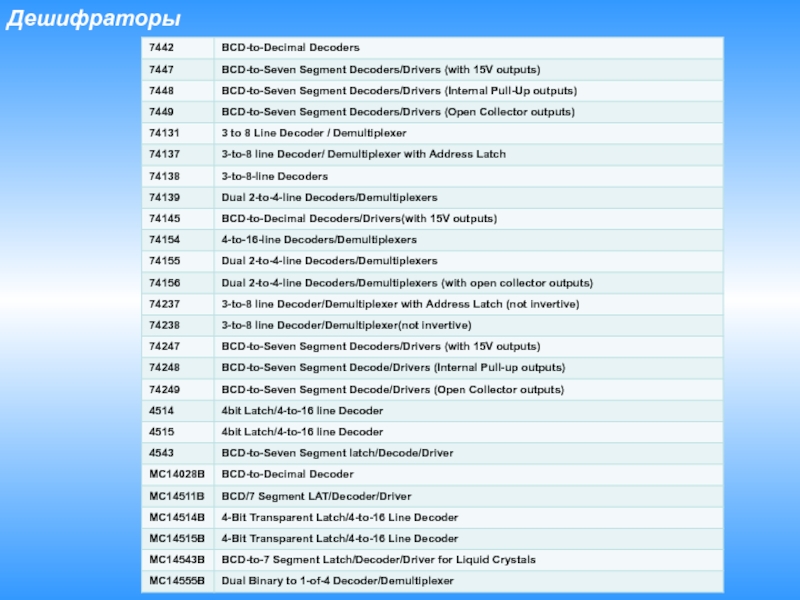

- 44. Дешифраторы
- 45. Скачать презентанцию
Основные логические элементыСколь угодно сложное логическое выражение может быть представлено с использованием только основных логических элементов.Используя теорему де-МорганаМожно обойтись только двумя функциями:Базис 1Базис 2
Слайды и текст этой презентации
Слайд 2Основные логические элементы
Сколь угодно сложное логическое выражение может быть представлено
с использованием только основных логических элементов.
двумя функциями:
Слайд 3Основные логические элементы
Сколь угодно сложное здание можно построить из песка
и цемента.
http://blogdopcamaral.blogspot.ru/2013_07_01_archive.html
Слайд 5Строительные блоки
Модульное строительство жилья в Нью-Йорке. (http://newyorkrealty.livejournal.com/6076.html?thread=7356)

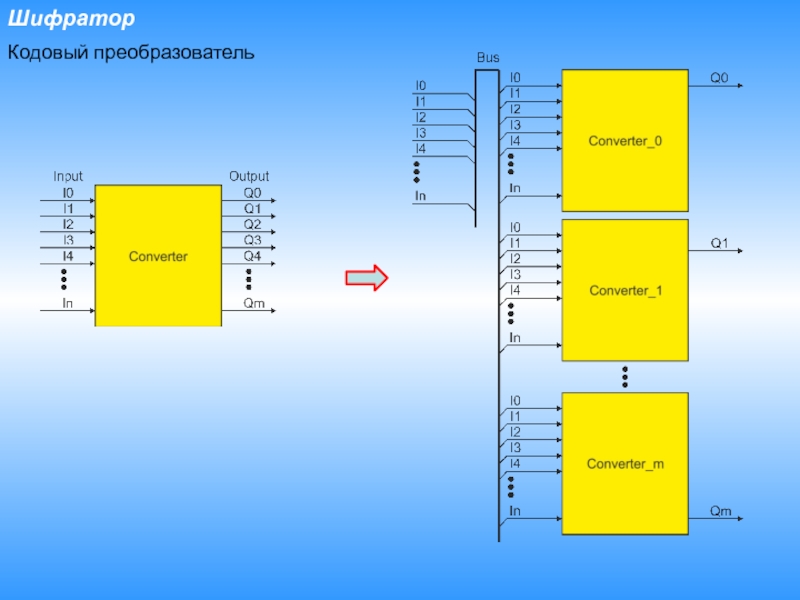

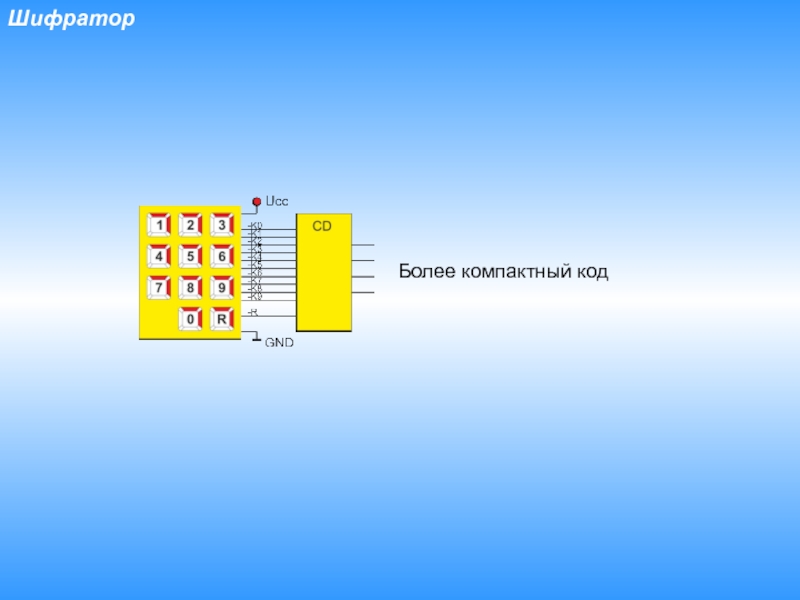

Слайд 7Шифратор

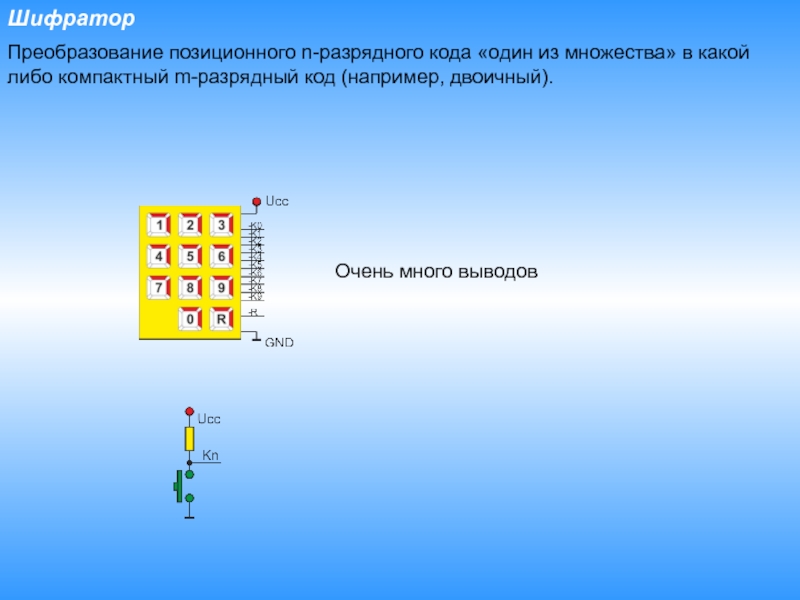

Преобразование позиционного n-разрядного кода «один из множества» в какой либо
компактный m-разрядный код (например, двоичный).
Очень много выводов
Слайд 9Шифратор

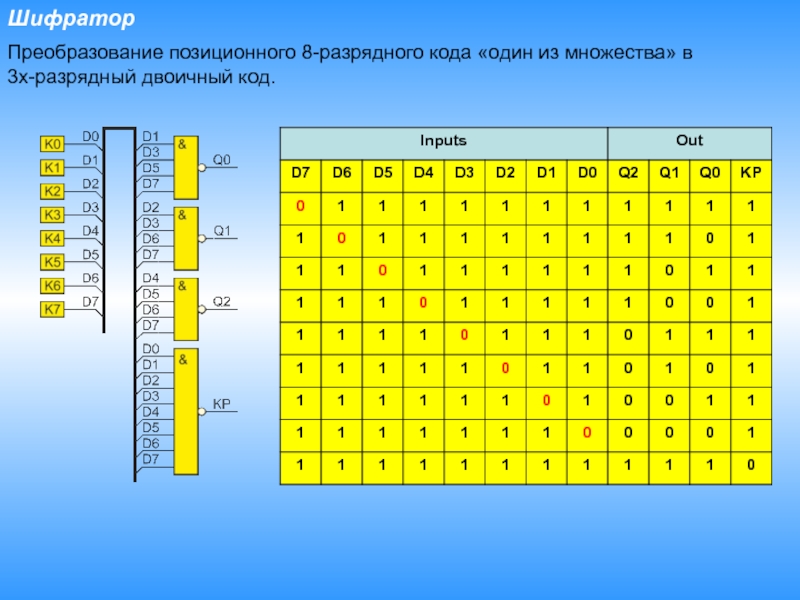

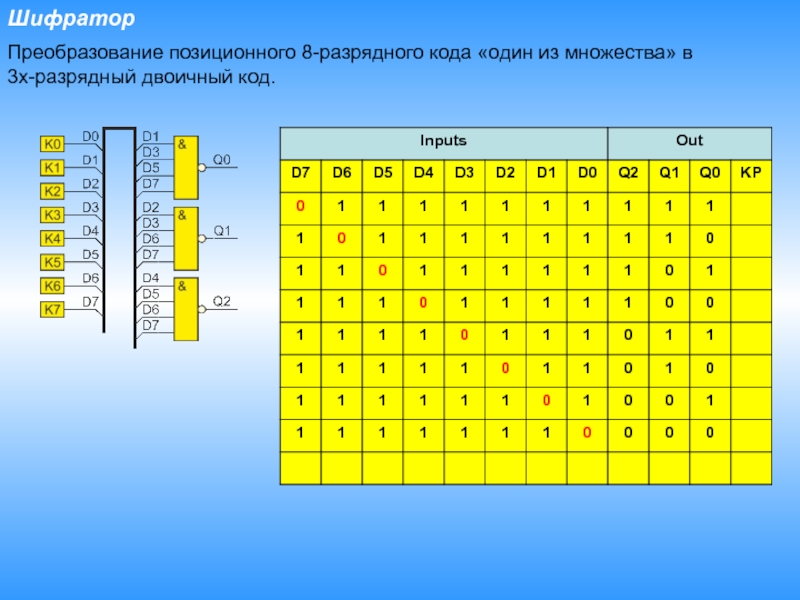

Преобразование позиционного 8-разрядного кода «один из множества» в 3х-разрядный двоичный
код.
Можно нажимать кнопки только по одной
Слайд 10Шифратор
Преобразование позиционного 8-разрядного кода «один из множества» в 3х-разрядный двоичный
код.
Слайд 12Шифратор
Преобразование позиционного 8-разрядного кода «один из множества» в 3х-разрядный двоичный
код.
Слайд 13Шифратор
Преобразование позиционного 8-разрядного кода «один из множества» в 3х-разрядный двоичный
код.
Слайд 14Шифратор
Преобразование позиционного 8-разрядного кода «один из множества» в 3х-разрядный двоичный
код.
Слайд 20Приоритетный шифратор
Priority Encoder (PRCD)

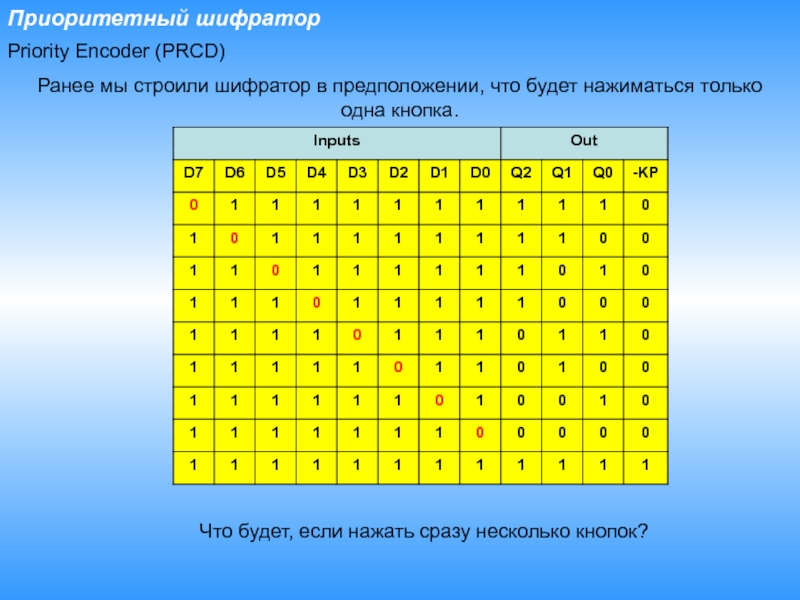

Ранее мы строили шифратор в предположении, что
будет нажиматься только одна кнопка.

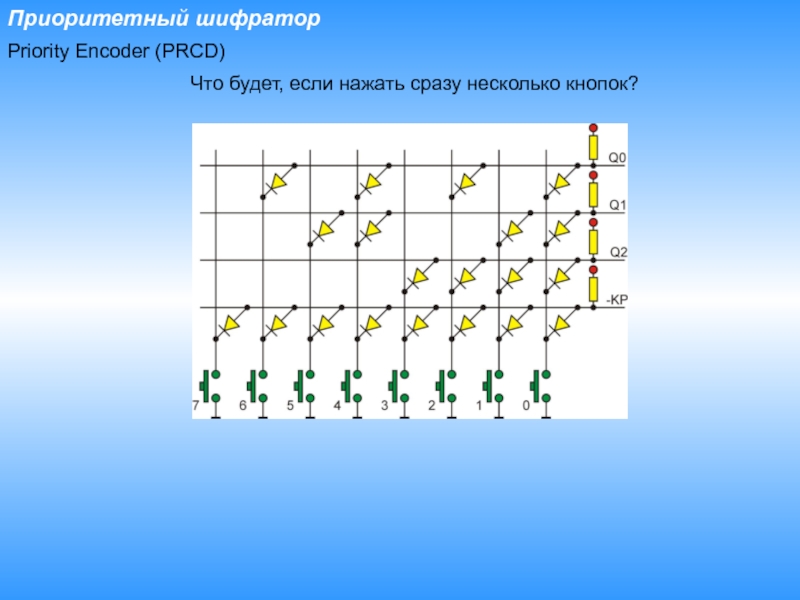

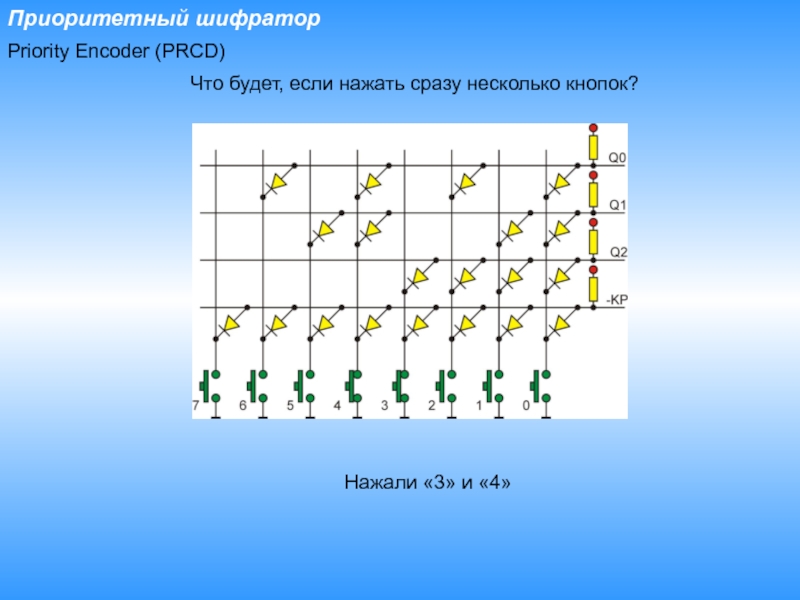

Что будет, если нажать сразу несколько
кнопок?
Слайд 22Приоритетный шифратор
Priority Encoder (PRCD)
Что будет, если нажать сразу несколько кнопок?

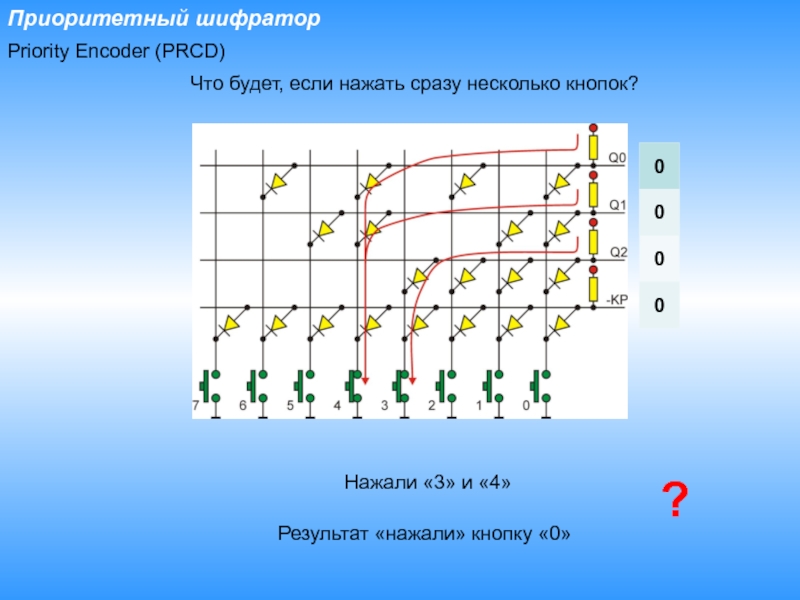

Нажали
«3» и «4»
Слайд 23Приоритетный шифратор
Priority Encoder (PRCD)
Что будет, если нажать сразу несколько кнопок?
Нажали
«3» и «4»
Результат «нажали» кнопку «0»
?
Слайд 24Приоритетный шифратор
Priority Encoder (PRCD)
Что будет, если нажать сразу несколько кнопок?
В

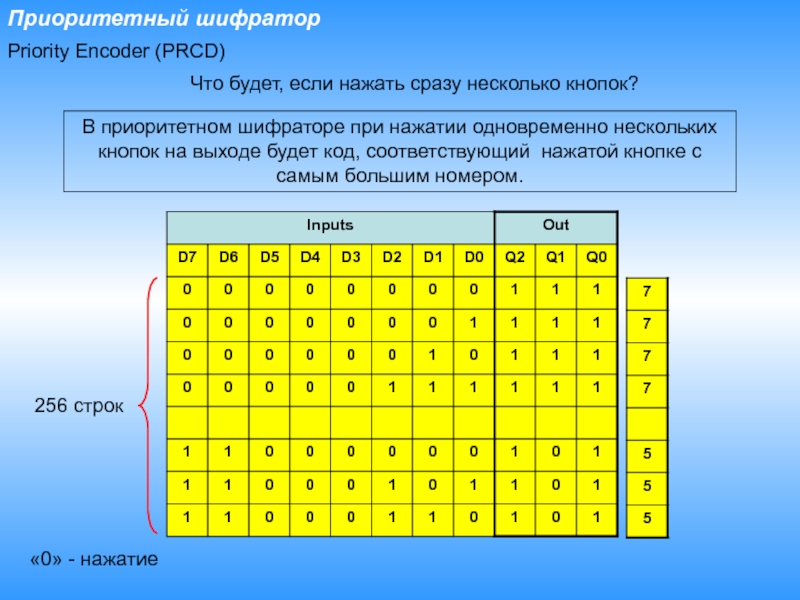

приоритетном шифраторе при нажатии одновременно нескольких кнопок на выходе будет
код, соответствующий нажатой кнопке с самым большим номером.«0» - нажатие
256 строк
Слайд 28Дешифраторы

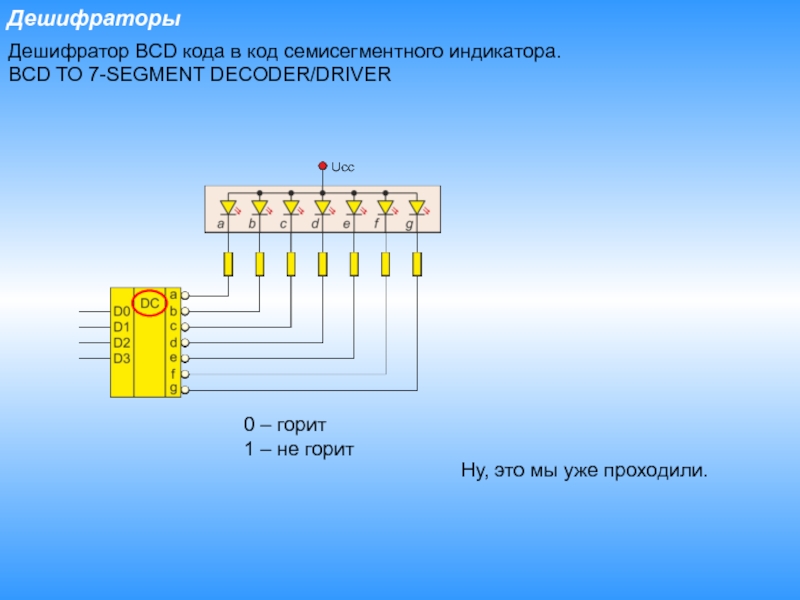

Дешифратор BCD кода в код семисегментного индикатора.
BCD TO 7-SEGMENT DECODER/DRIVER
0
– горит
1 – не горит
Ну, это мы уже проходили.
Слайд 29Дешифраторы
Дешифратор BCD кода в код семисегментного индикатора.
BCD TO 7-SEGMENT DECODER/DRIVER
Пример:
74LS47 (514ИД2)
Слайд 30Дешифраторы
Дешифратор двоично кода в позиционный код «один из множества» или
просто Дешифратор.
Выбор одного из множества

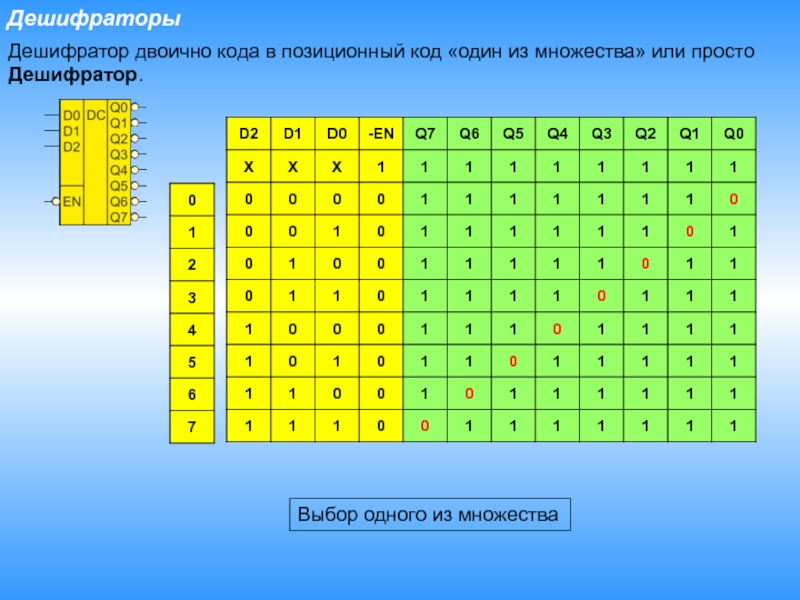

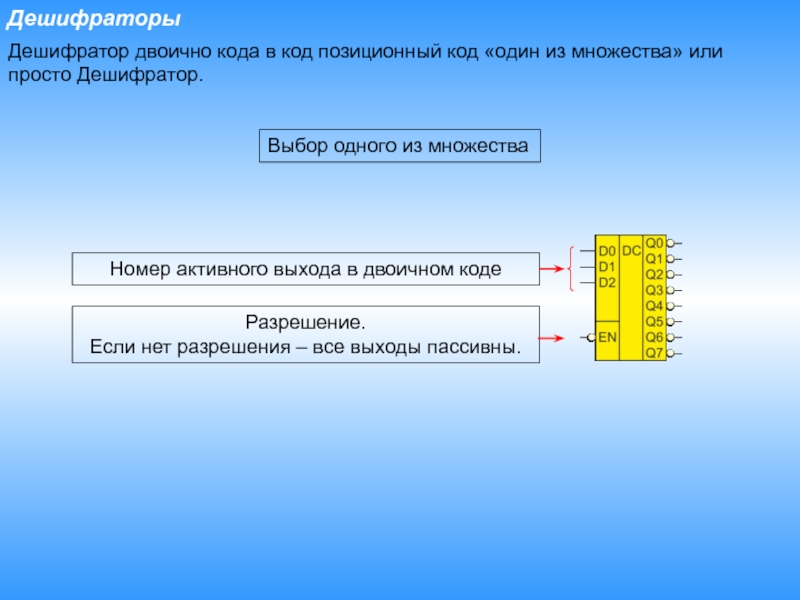

Слайд 31Дешифраторы
Дешифратор двоично кода в код позиционный код «один из множества»
или просто Дешифратор.
Выбор одного из множества
Номер активного выхода в двоичном
кодеРазрешение.
Если нет разрешения – все выходы пассивны.

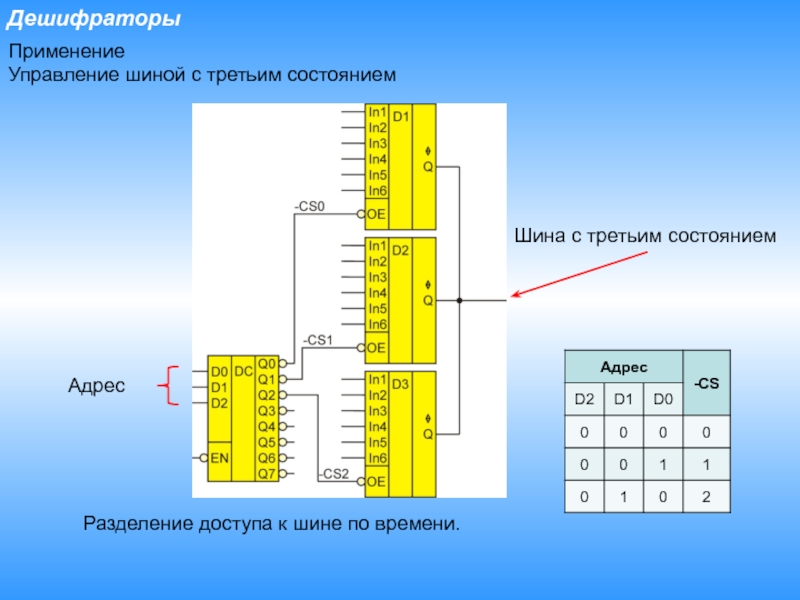

Слайд 35Дешифраторы
Применение

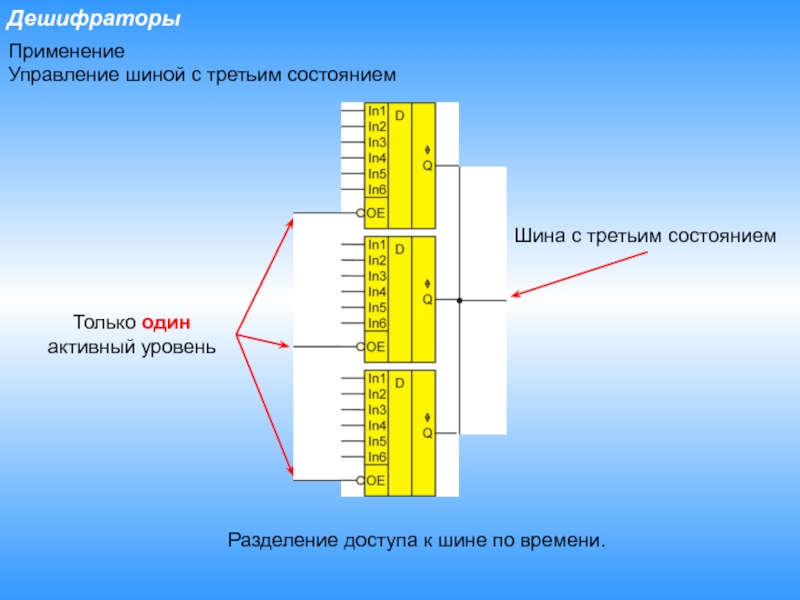

Управление шиной с третьим состоянием
Шина с третьим состоянием
Разделение доступа к
шине по времени.
Только один активный уровень
Слайд 36Дешифраторы
Применение
Управление шиной с третьим состоянием
Шина с третьим состоянием
Разделение доступа к
шине по времени.
Адрес

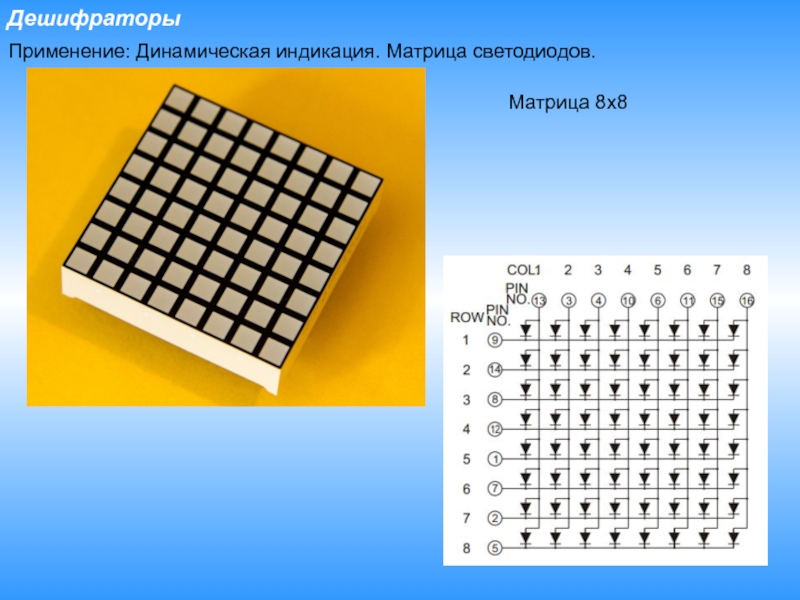

Слайд 39Дешифраторы

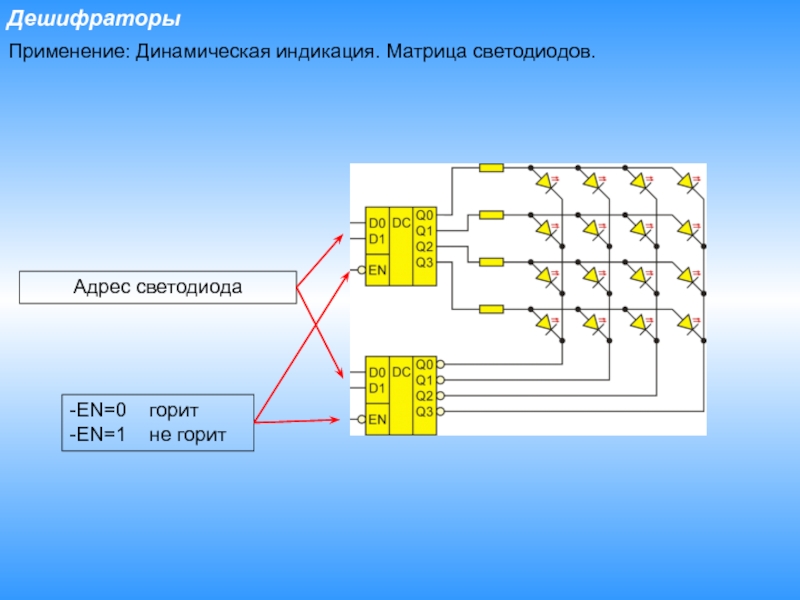

Применение: Динамическая индикация. Матрица светодиодов.
Адрес светодиода
-EN=0 горит
-EN=1 не горит
